Ремонт Exakta Vx1000⁠⁠

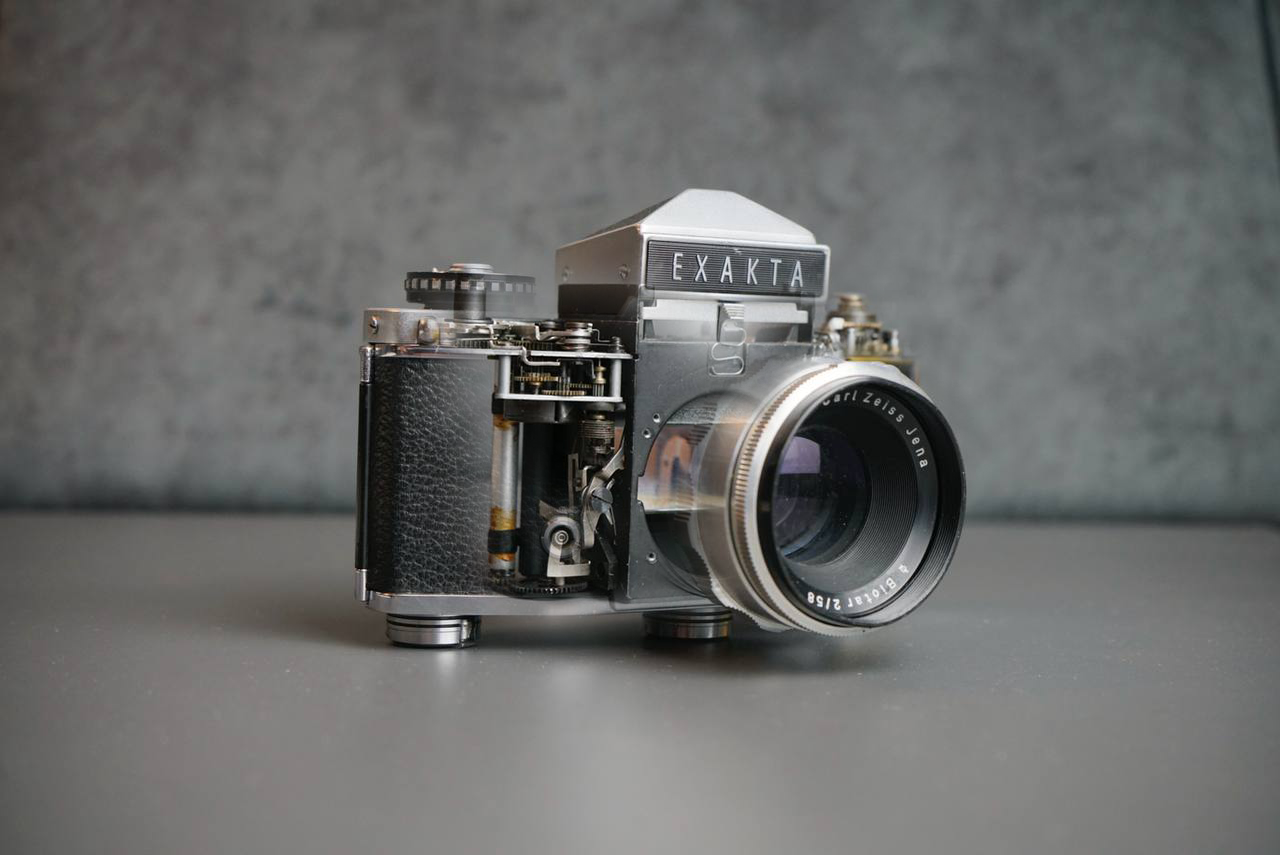

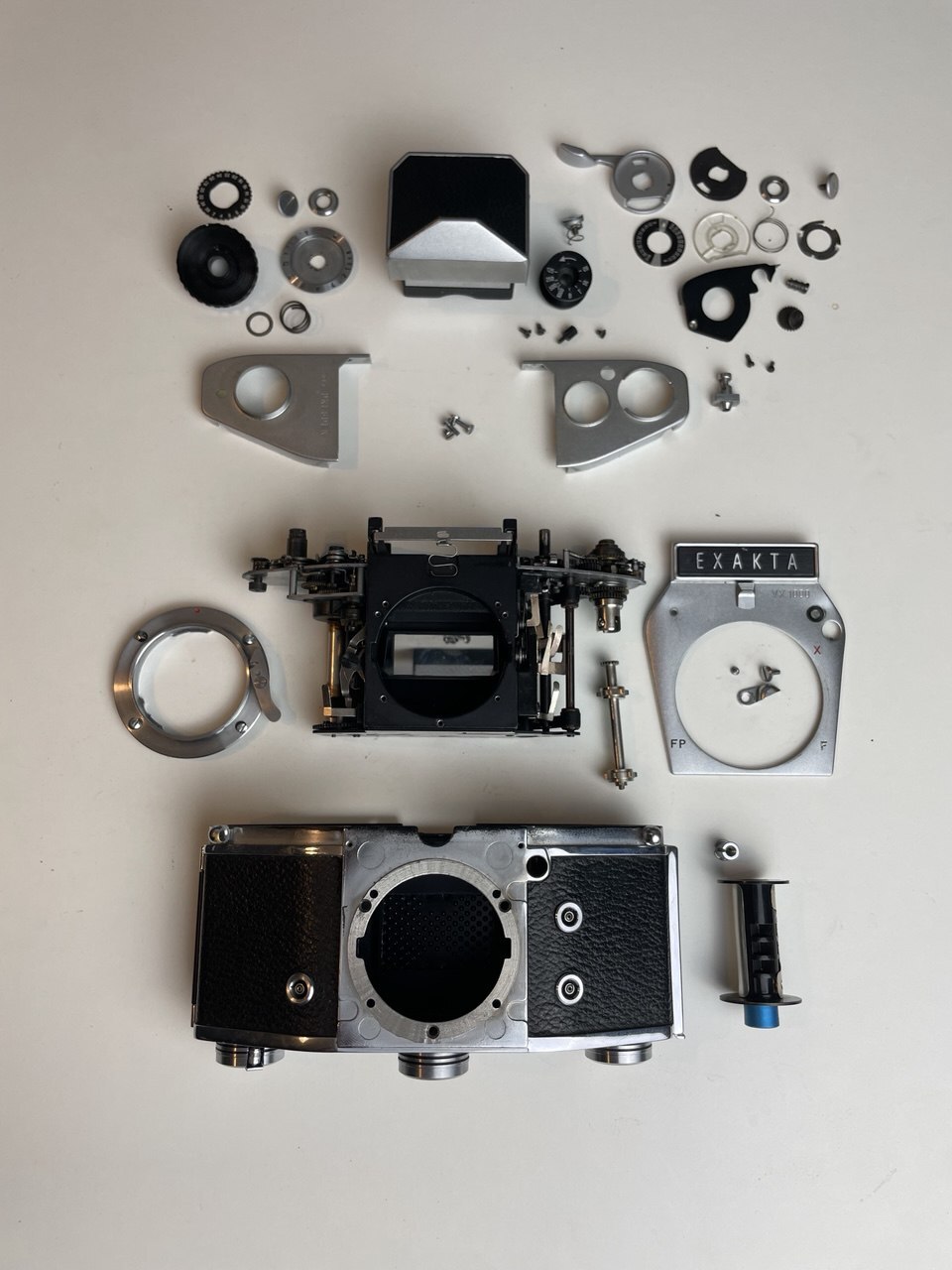

Вы только посмотрите как я заморочился! Давно хотел такую фотку сделать. Клиенту привет, если узнал свое детище)

Штош, в ремонт поступил фотик заклиненный, требуется ремонт. Болталась ручка взвода и всякое по мелочи. Я думал честно говоря что это обычная экзакта, просто с другим дизайном, а нефига!

Штош, разбираем, вынимаем корпус, чтобы осмотреть что случилось.

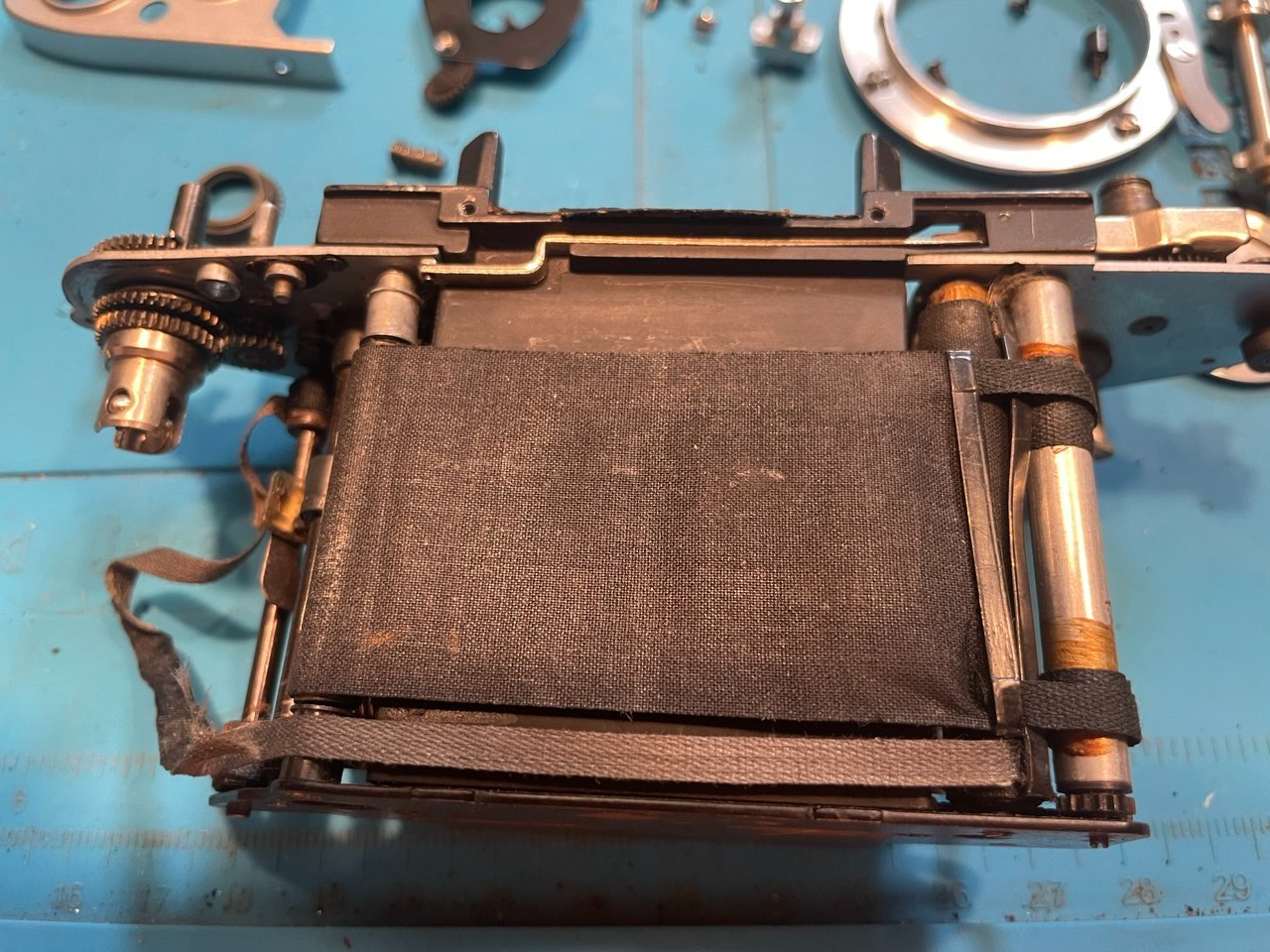

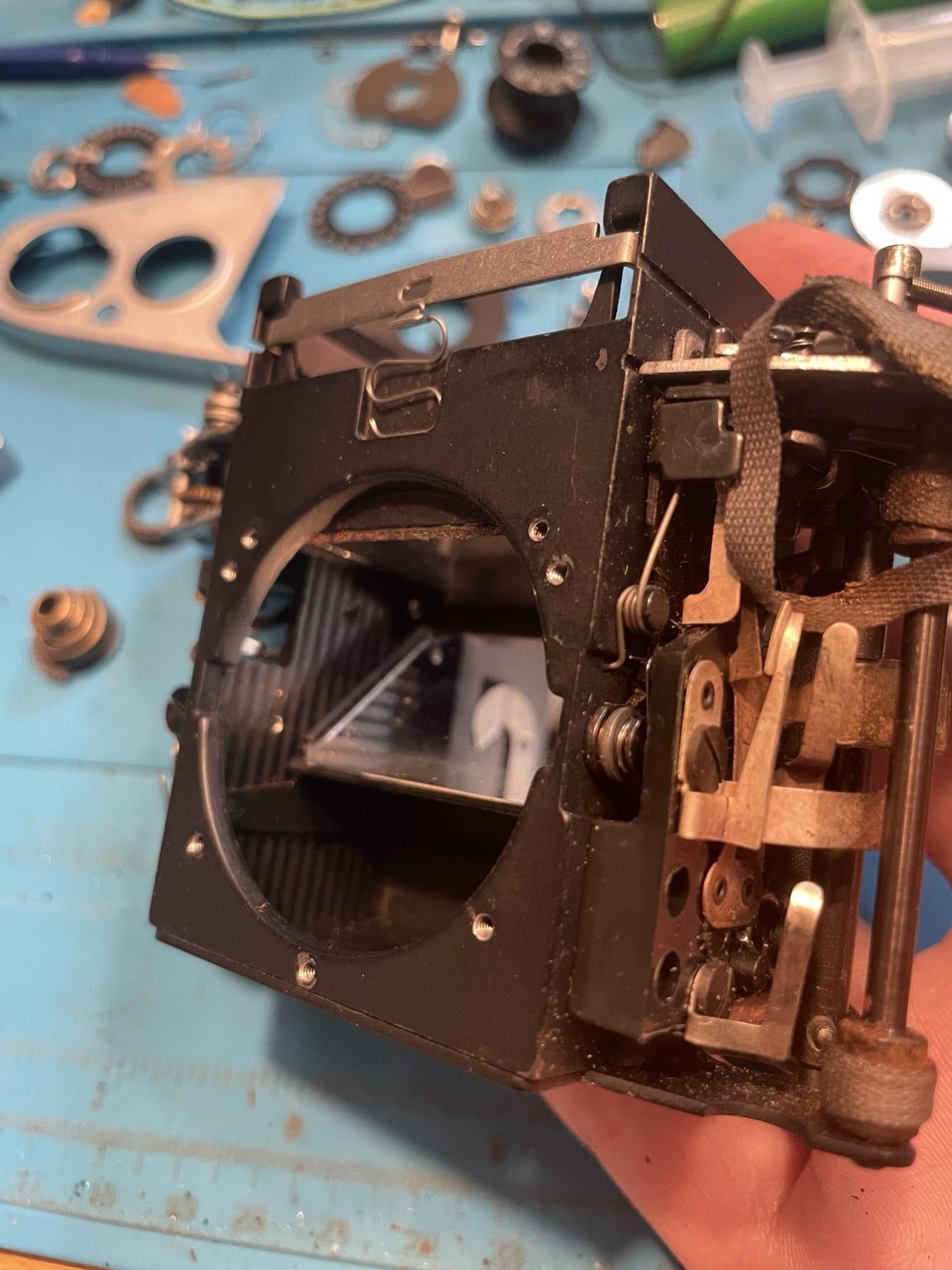

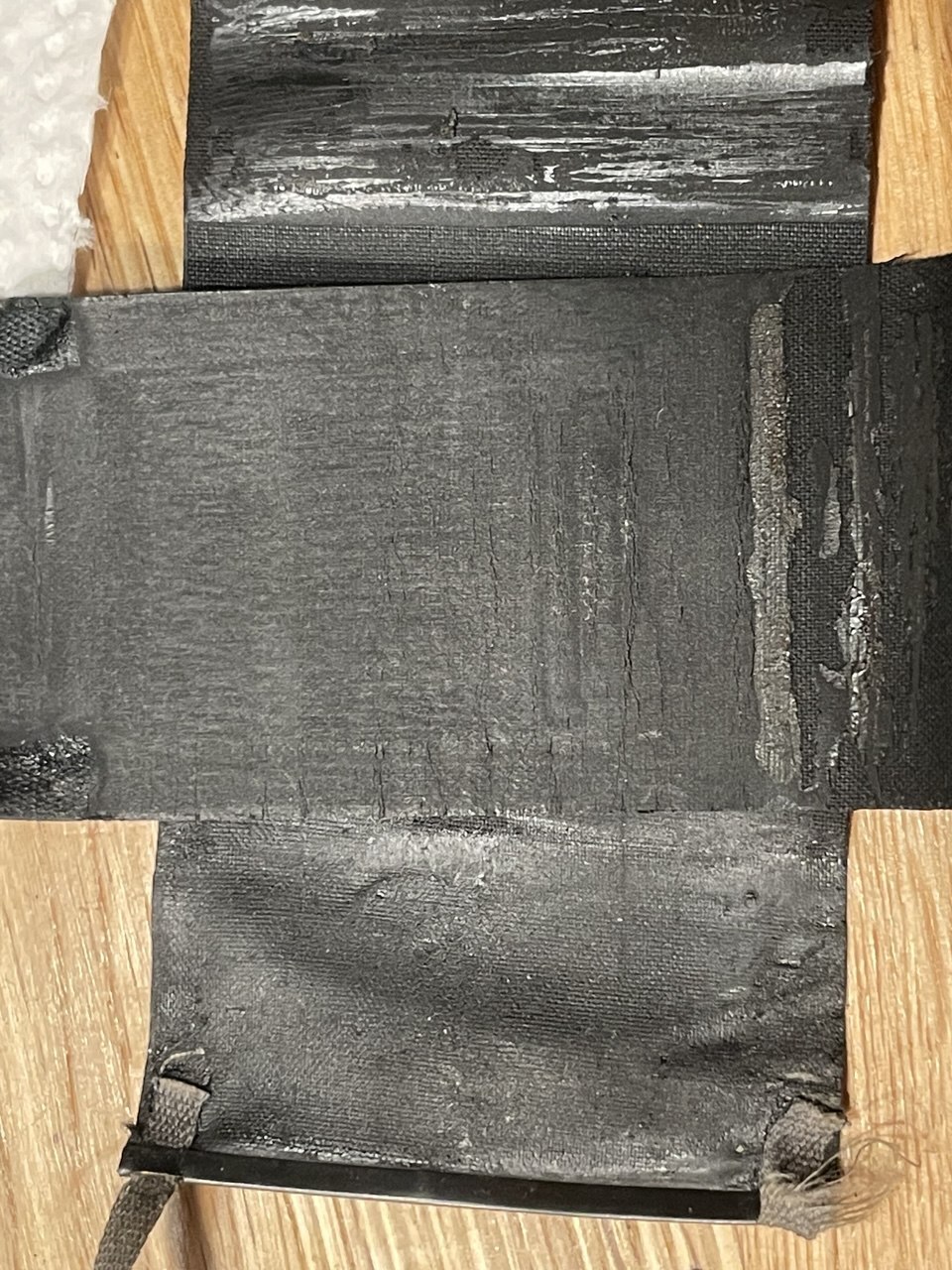

Тут была первая проблема, тесемки порвались, его то ли взводили, то ли еще что, борки шторок встали раком и вынуть было очень тяжело из корпуса.

Осмотрел остальное.

Начал разрабатывать механизм. Были вопросы по механизму зеркала

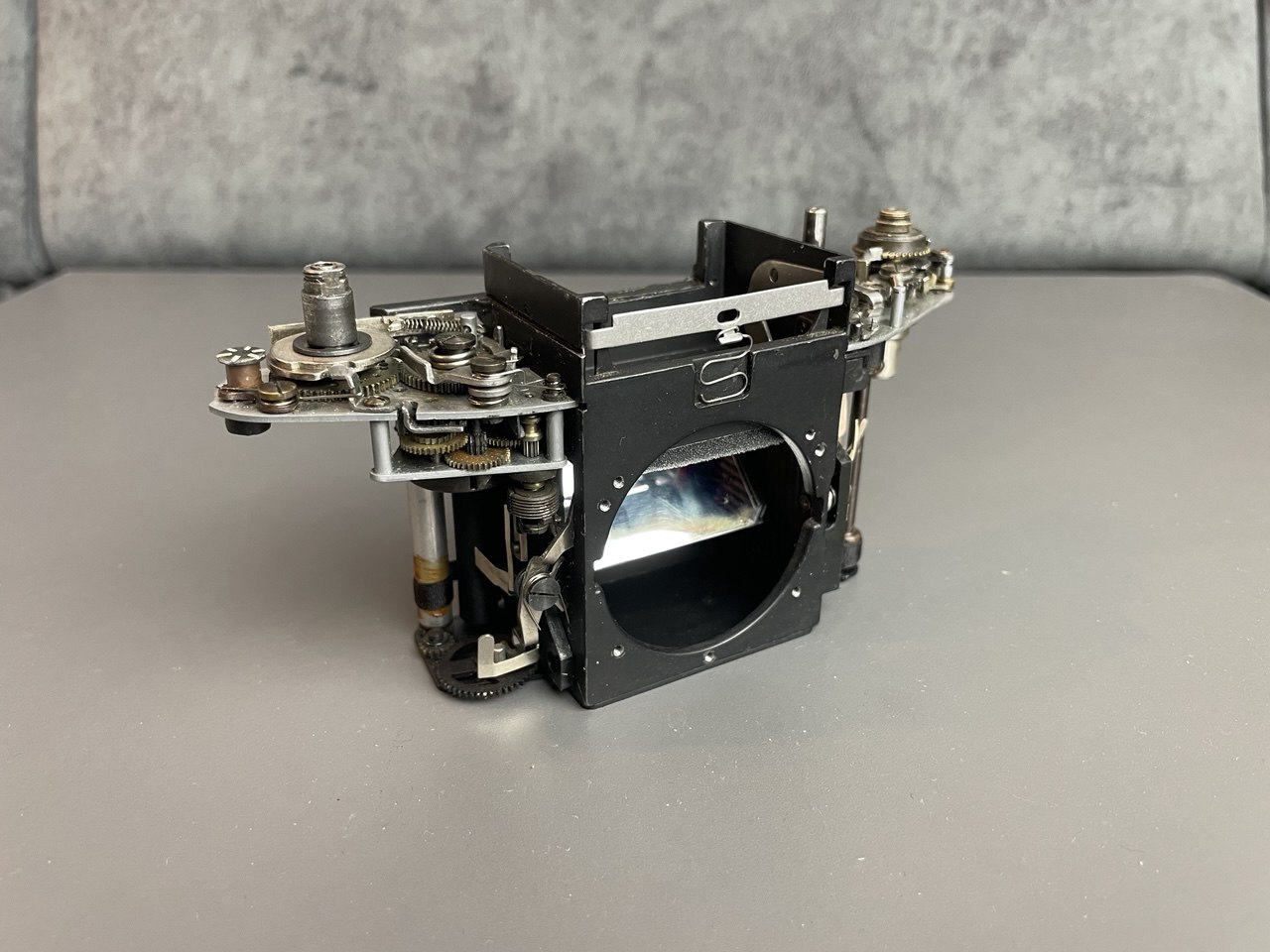

Разобравшись в механизме, промыв местами, и сняв остатки штор - механизм рабочий. Зеркало работает, Более того оно прыгающее, о чем будет позже. Согласовав фронт работ начал дело со штор.

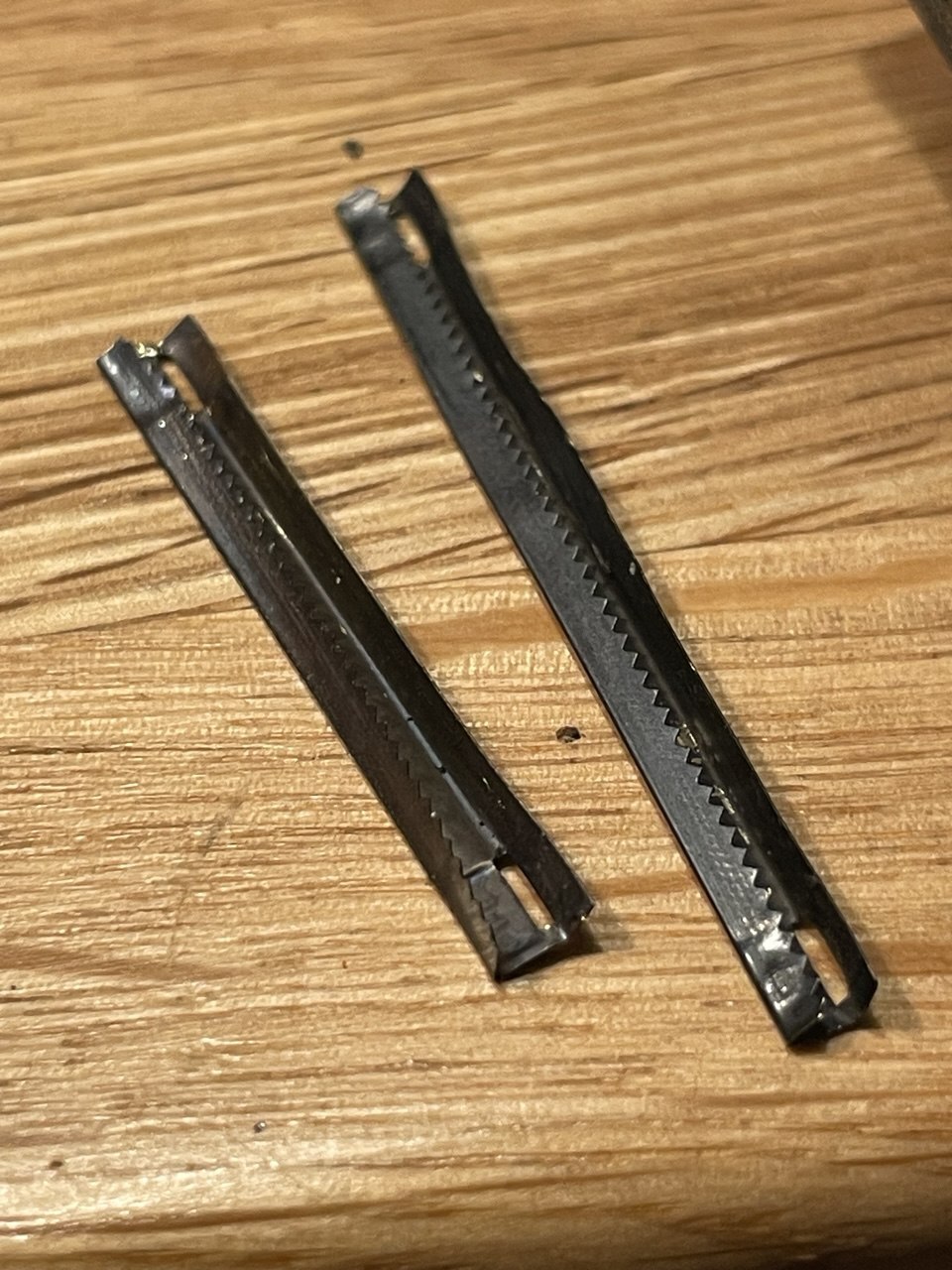

НИКОГДА не видел таких борок. Эта экзакта меня жестко удивляет с самого начала. Сложены в 2 раза с зубчиками.

Новые шторки сюда очень тяжко вставить ровно, я ведь не могу борку полностью разогнуть, иначе металл сломается... Но как-то удалось вставить нормально. Зажал. Тесьму поджал и приклеил, как в оригинале.

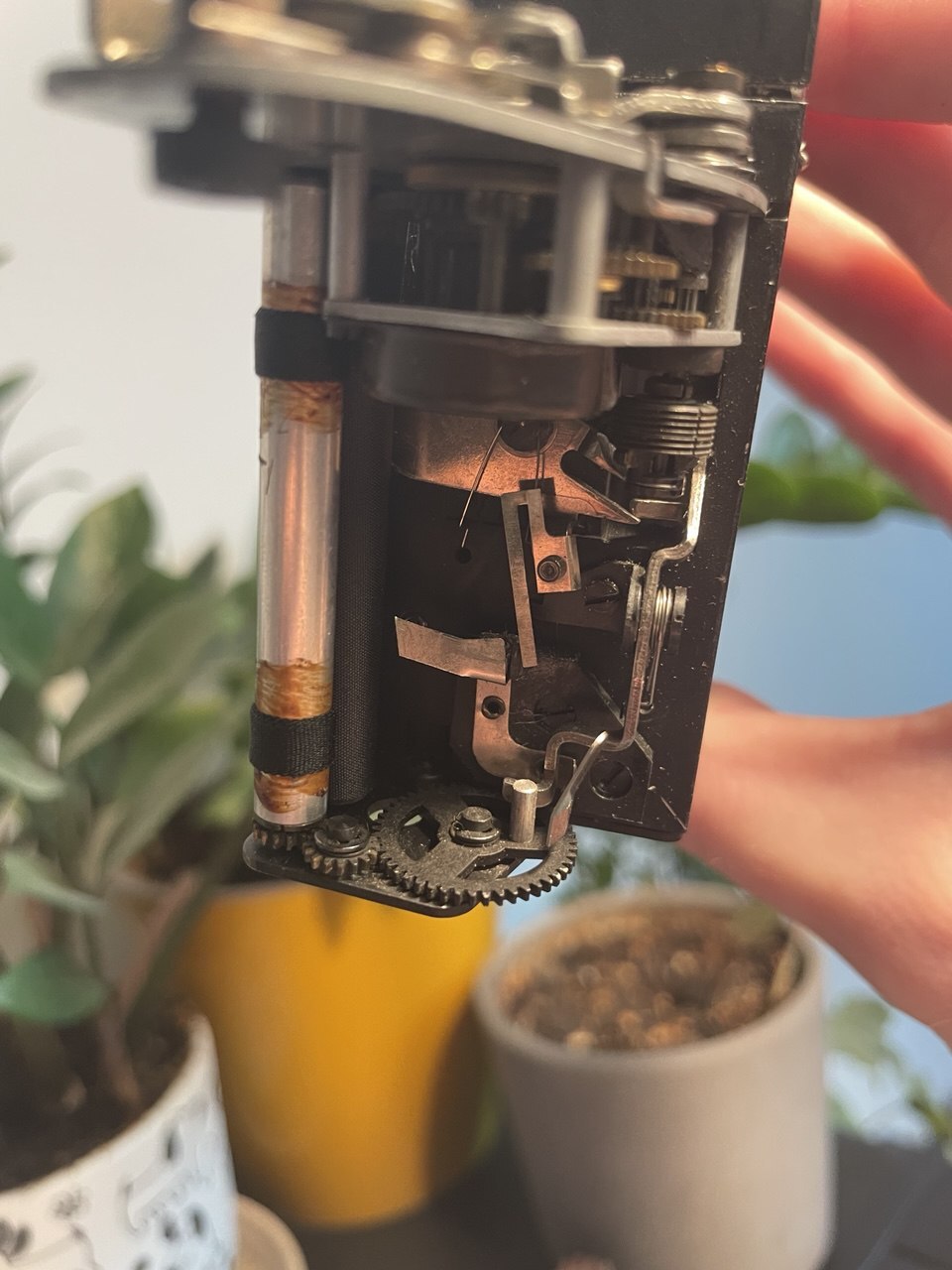

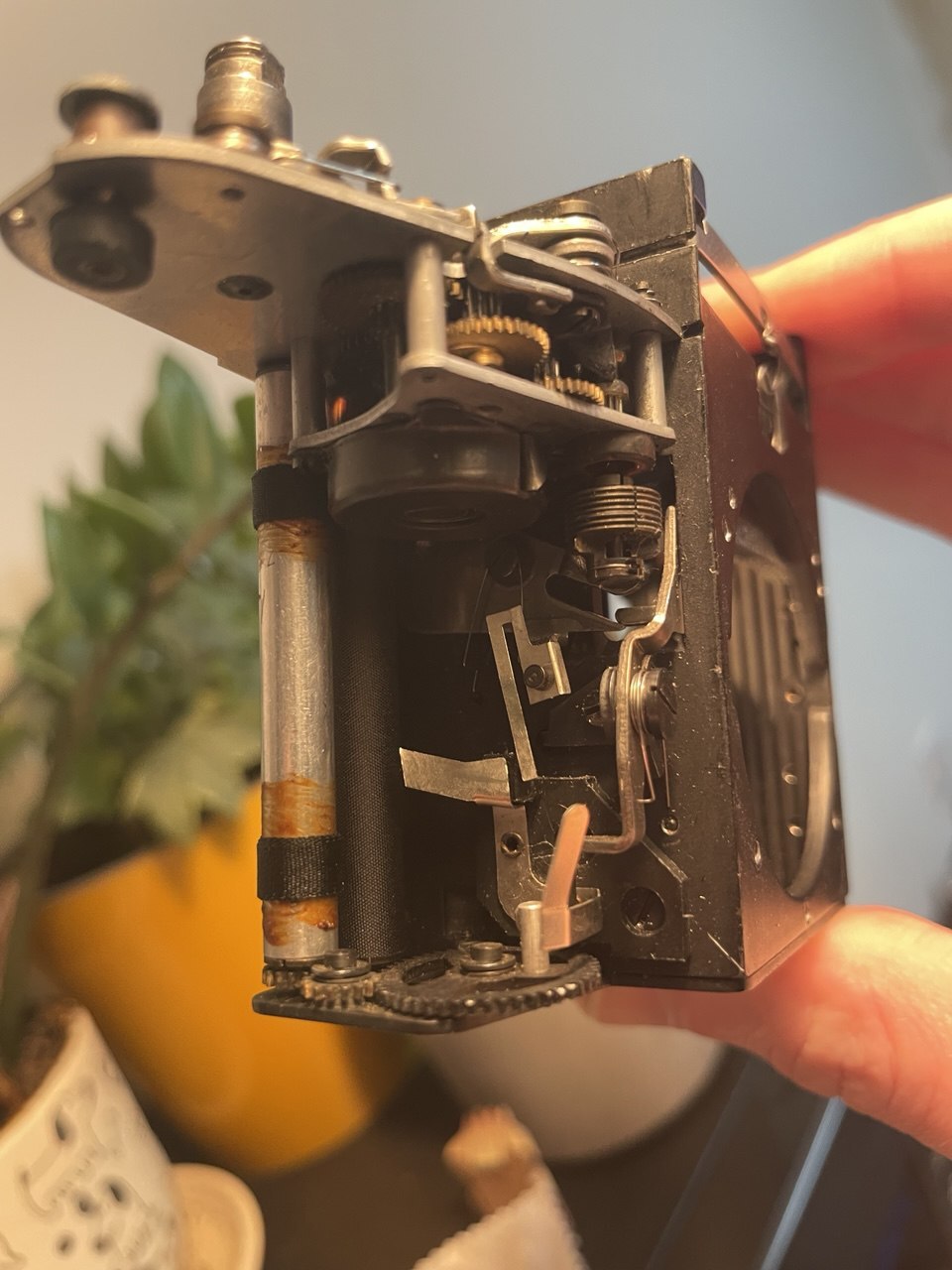

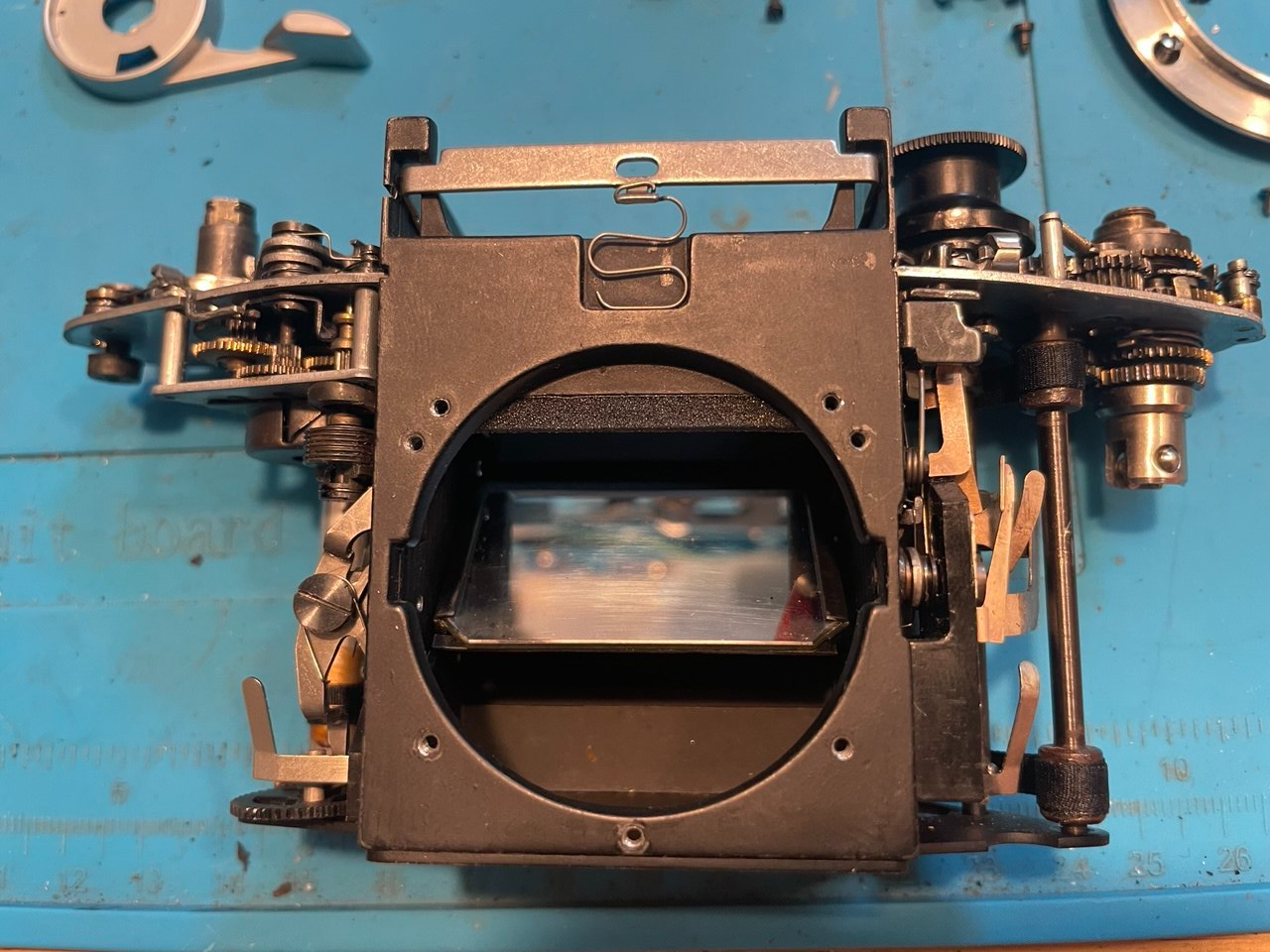

Теперь по необычности - привод зеркала

Как видно, тут зеркало сделано отлично от классических экзакт. При чем сделано вообще не как везде.

Кратко - Зеркало в нижнем положении находится под действием легкой пружины. Свободно. Взводя фотоаппарат мы взводим мощную пружину, которая в момент спуска будет пересиливать первую, прижимая зеркало вверх. Но кратко, затем она освобождается, и зеркало падает обратно вниз. И чтобы зеркало зафиксировалось вверху, есть рычажки фиксаторы с приводом от второй шторки. Поэтому для работы важно установить шестеренки так, чтобы гильза и не упиралась, чтобы не провисала штора, при этом и достаточно, чтобы спустить фиксатор зеркала.

Собственно на этом этапе я фотик собрал, проверил, и довольный пошел отдавать заказчику. Каков же был стыд, что при показывании как все работает - фотоаппарат заклинил O_o. Штош... несу обратно, пытаясь разобраться в стыде и причине.

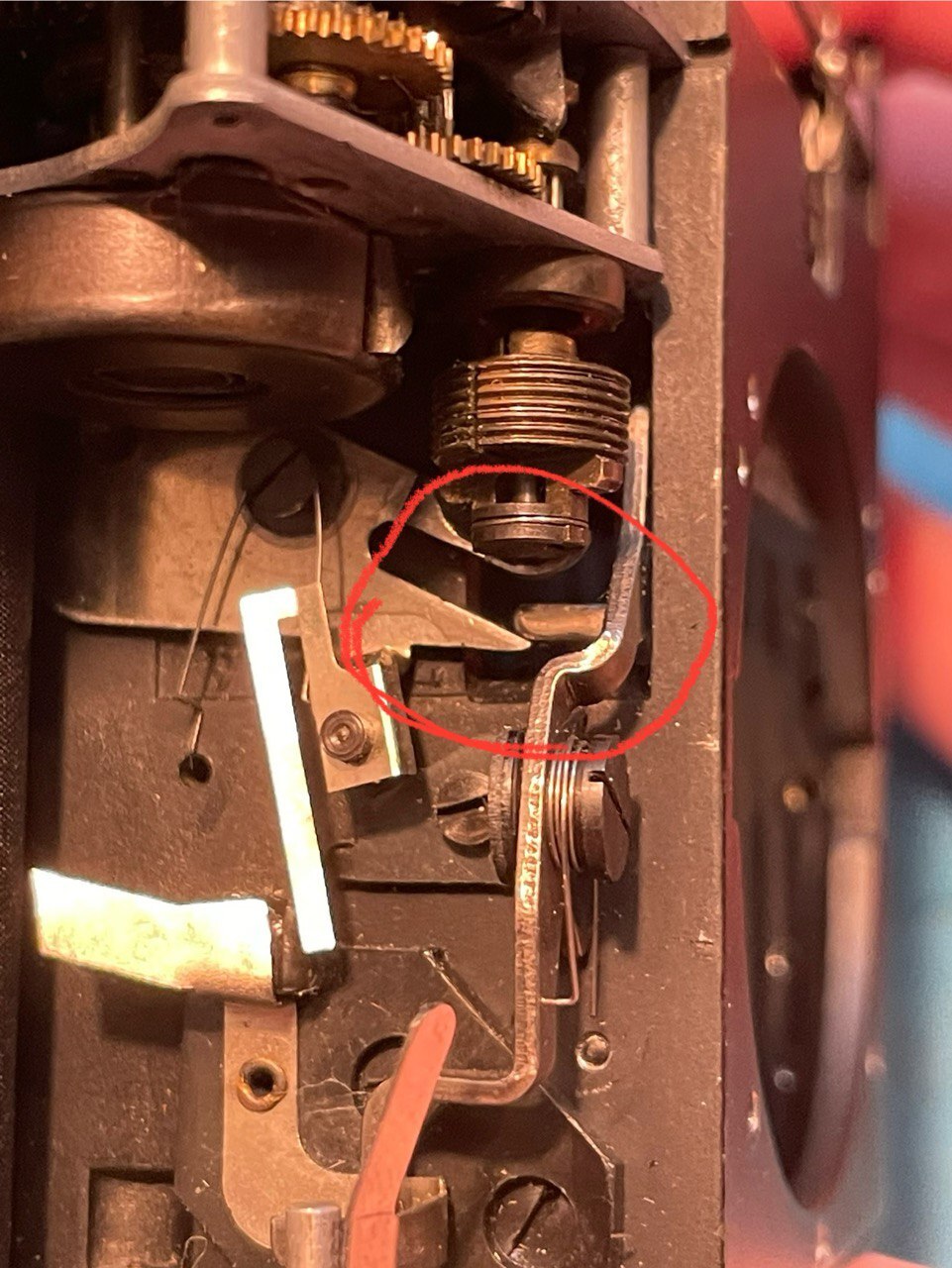

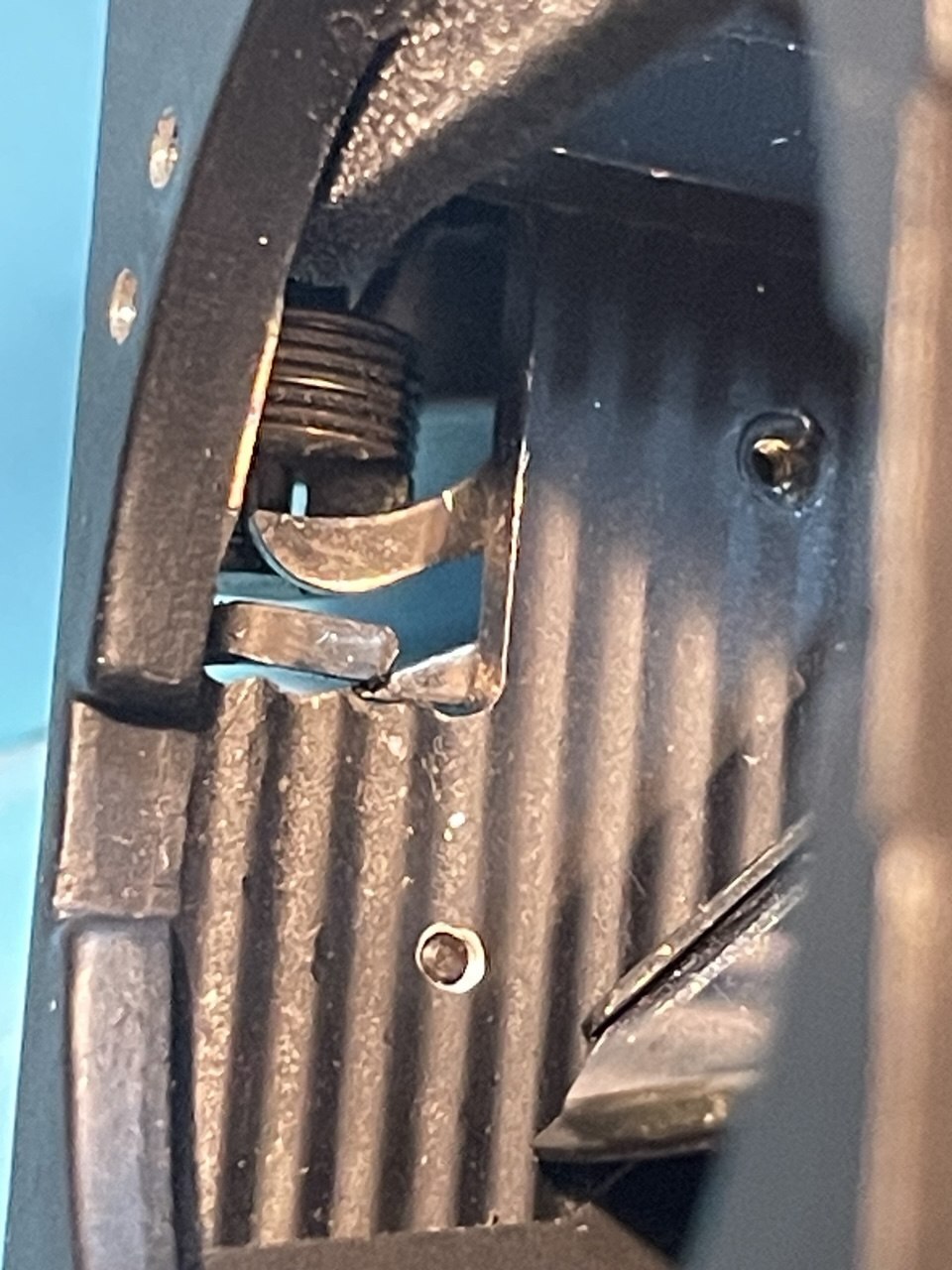

Так вот, клин происходит непостоянно, почему и не было обнаружено при сдаче, и происходит только при медленных выдержках. Если посмотреть в шахту налево, виден барабан замедлителя, и 3 рычага. Вот оказывается один из них иногда заходит за другой, а не упирается. При этом они завязаны на зеркало. И получается что зеркало поднялось, но тяга об этом не узнала, барабан застопорен. и все.

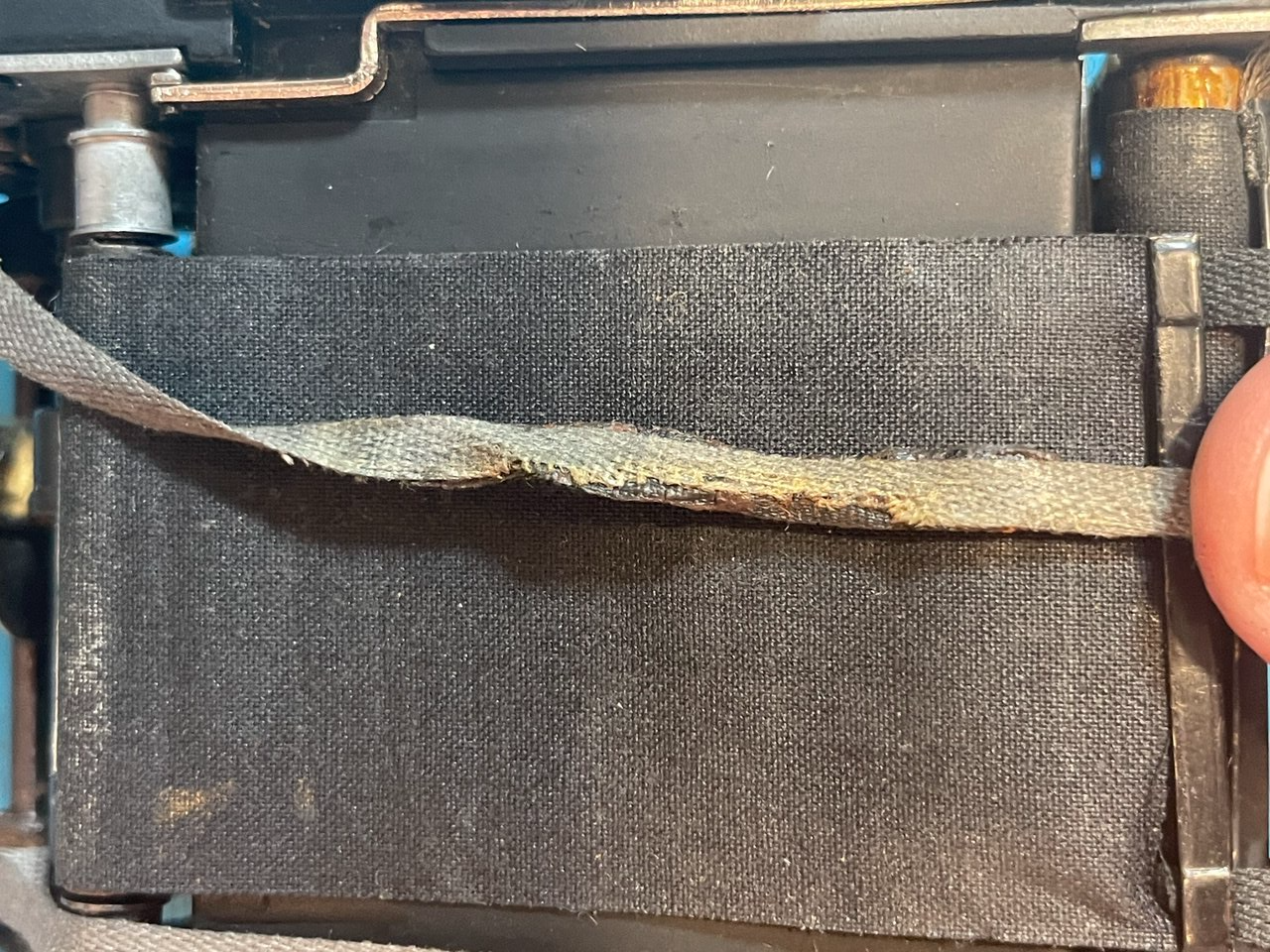

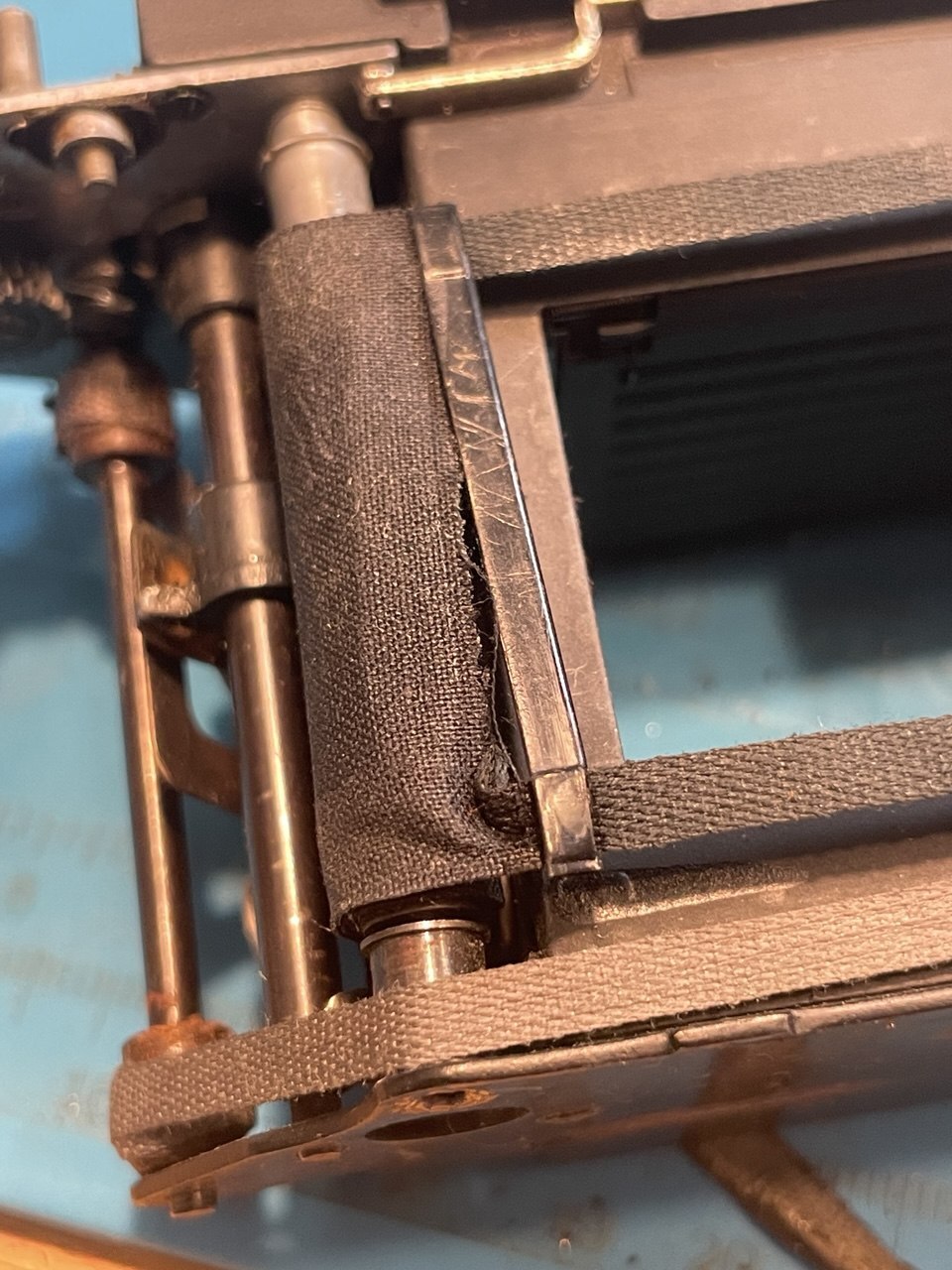

Так же было обнаружено, что клей не держит тесьму на материале штор и они чуть не выскочили. А это я как раз придумал использовать БФ-4, вместо момента. это была ошибка. Но тенженция мне не понравилась, даже с нормальным клеем, поэтому обе борки были разознуты и в тех местах нитками пришил тесемки к шторкам. Борки закрыл.

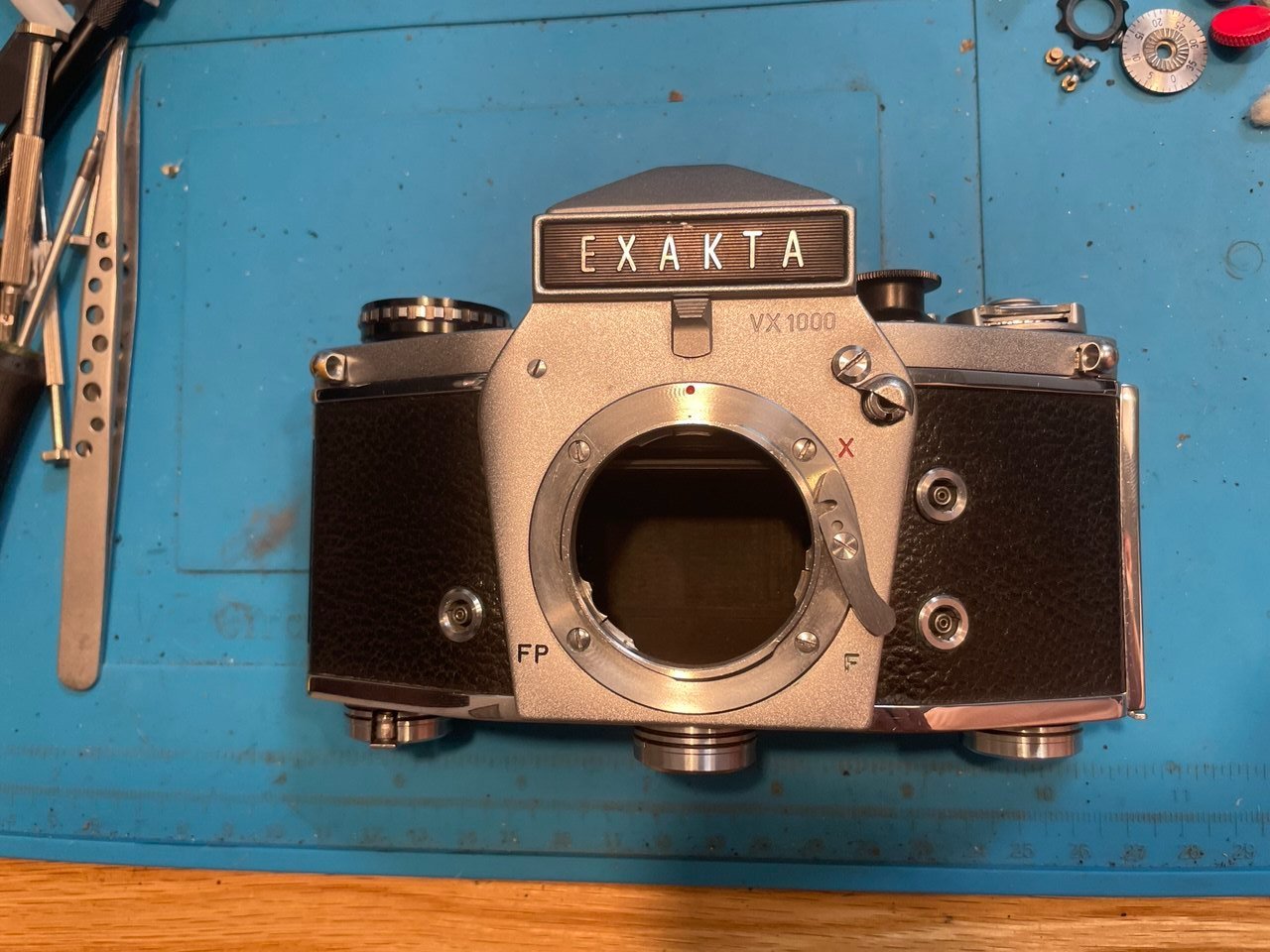

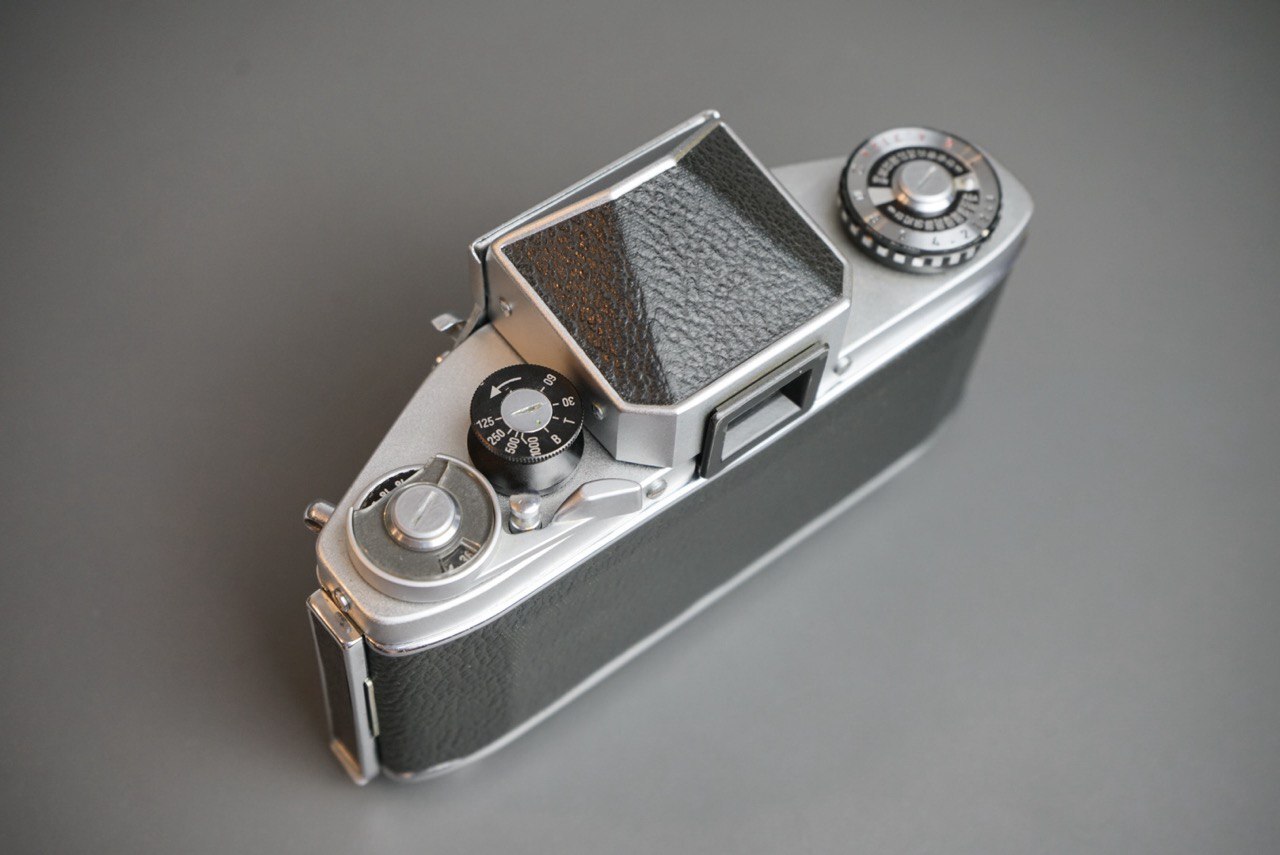

Ну а теперь можно красиво завершить фотками сборки.

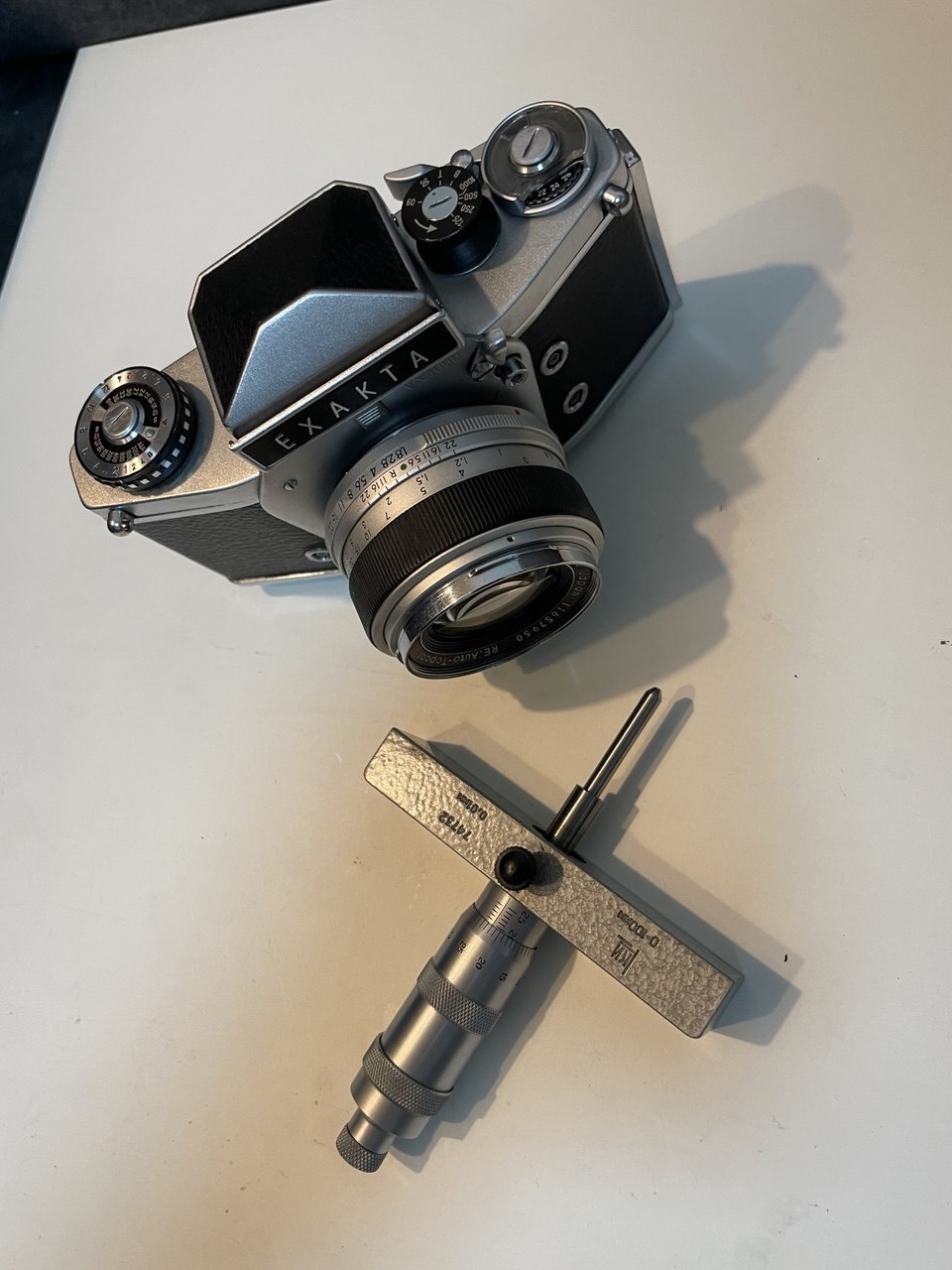

Измерен рабочий отрезок, проверен на своем объективе от топкона.

Изготовлена(и спроектирована) проставка под байонет, 3д принтер выручает.

За сим все. Извинения принесены, фотоаппарат вручен, и вроде как уже даже испытан.

Рецензия на экзакту -в который раз убеждаюсь что люблю их не зря. Пусть и был недосмотр по рычагам зеркала, но ошибки неизбежны, когда встречаешь что-то впервые. Конкретный экземпляр еще и в очень крутом состоянии внешне, а теперь надеюсь и внутренне. Был удивлен, что на экзактах было прыгающее зеркало. Зауважал. Правда из-за изменившегося механизма взвод не такой как на классических экзактах. Рад, что попалась такая в ремонт. Это вероятно самая жирная экзакта из всех выпущенных.
