для ЛЛ:  истинная смерь устр-ва чаще всего происходит при повторном включении после ухода в защиту по питанию.

Знаю, таких случаев много. Возможно, убережёт чьё-то оборудование.

Главное, что надо знать о внезапном отключении из-за неполадок по питанию:
В большинстве случаев, если устройство (к примеру, БП) само по себе вырубилось, то это сработала защита, чтобы ничего не сгорело.
После повторного включения, эта самая защита какое-то (очень непродолжительное, но, в ряде случаев, достаточное для пиздеца) время не работает, пока БП запускается.

Включая устройство после такого отключения, вы его добиваете, и, возможно, его уже будет не восстановить. Хорошо, если выгорит только БП (а сейчас даже они не дешёвые ни разу...), а если он за собой потянет что-то дальше - вот тогда будет настоящая печаль...

Говоря про видяху, имеем ввиду, что в ней на входе питания, тоже есть преобразователи питания (грубо говоря, тот же БП, только меньше), делающие из 12В нужный вольтаж для ГП, памяти и вот этого вот всего. И там тоже реализована защита различными способами (в том числе бывают и плавкие предохранители).

Всех приветствую)

Решил попробовать позаниматься ремонтом блоков питания, и как раз несколько клиентов согласились в качестве эксперимента дать мне на ремонт свои блоки питания.

Этот Fractal design был первым в очереди, так что я начал с него.

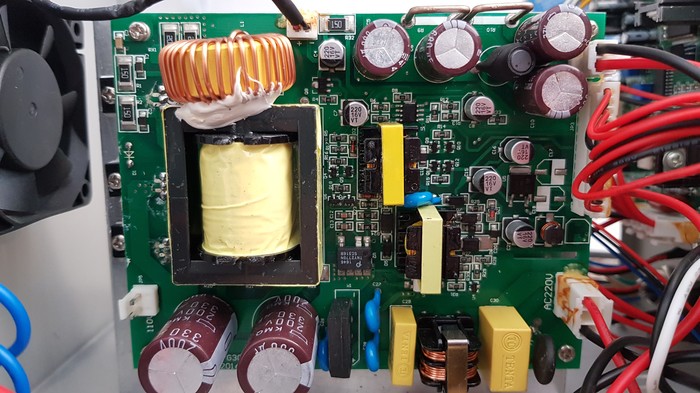

Перед там как подать на него питание, сначала разбираем и смотрим:

Сразу видно немного вздутый конденсатор по входной цепи.
Его точно менять, а значит выпаиваем:

Это конденсатор Teapo 400v 330uF 85C. Мне показалось немного странным решением поставить кондер на 85 градусов.
Такое ощущение что поставили «что было». Но фирма сама по себе не плохая.

На замену у меня есть Nippon 450v 390uF 105C.

НО.
Эти конденсаторы просто так не дохнут, а значит нужно конаться дальше.
Ищем предохранитель, прозваниваем, и видим что он в обрыве. Значит на плате есть короткое замыкание.

Путём замеров сопротивлений в силовой части был найден дохлый транзистор:

Пробит по всем фронтам как говорится.
Меняем на такой же:

Но если пробило транзистор, как минимум стоит проверить диодный мост, и не зря. Он тоже пробит.
Меняем:

После замены всех вышедших из строя Деталей, я рискнул подать питание через защитную лампу.

И она постоянно светилась, что говорит о наличии короткого замыкания на плате.

Тут я уже долго искал виновника, но он был прям под носом:

Это контроллер дежурки TNY279PN.
И стоит он под радиатором:

Заменив его, блок стал нормально работать:

А вот дохлые детальки:

На этом ремонт блока питания окончен.

В целом мне понравилась компонентная база этого блока питания за исключением конденсатора.

Москва

Карточку GTX780 упорно лечили от артефактов в нескольких сервисных центрах.

Артефакты на изображении действительно есть

Видеочип прогрет, банки видеопамяти тоже. Даже зачем-то отпаяли DRMos с третьей фазы. Но не помогло

Делаю диагностику. Подключаю карту к тестовому стенду чтобы заодно посмотреть работу всех фаз питания

MATS показал проблемы с банком памяти B0.

Чтож, может быть просто банк памяти неисправен. Пока готовил карту к замене памяти заметил что как раз под банком B0 сбит резистор

Восстанавливаю

Проверяю что поменялось

Артефакты пропали, изображение чистое. Видеодрайвер установился.

Тестирую под нагрузкой.

Всё в полном порядке. Тесты под нагрузкой прошли успешно. Осталось согласовать восстановление отключенной фазы

Видеокарта Asus GTX 1080 STRIX была куплена на авито. Со слов нового владельца:

принёс домой, вставил в ПК. Всё было хорошо, начал играть в игры. Через пол часа игры изображение резко пропало и из компьютера пошел дым с шипением. Горело около 10-15 секунд, пока не выдернул шнур из розетки. Больше ПК не включался со вставленной видеокартой.

На вид видеокарта без следов ремонта, с заводскими пломбами, в идеальном состоянии. Вскрываю и смотрю на масштабы случившегося

Возле разъёмов видно место прогара. По линии 12В ожидаемо короткое замыкание

Так же сгорела подсветка логотипа Asus на бекплейте

Как я узнал позже, у владельца дешевый блок питания на 600Вт, который по какой-то причине не ушел в защиту при коротком замыкании. Поэтому горело так долго. Вероятно и причиной короткого замыкания тоже стал этот блок питания.

Высверливаю место прогара пока короткое замыкание по линии доп.питания 12В не пропадёт. Прогар конечно глубокий, но выглядит не слишком ужасно.

Так же оказалось, что пробит DRMos на одной из фаз питания видеочипа. DRMos вполне мог сгореть из-за некачественного блока питания, что в итоге и стало причиной прогара.

Меняю DRMos на исправный

Теперь по замерам всё в порядке. Пробую запускать видеокарту от лабораторного блока питания

Все основные питания присутствуют, потребление карты в норме. Проверяю осциллографом работу всех фаз питания видеопроцессора, в том числе отремонтированную

Всё в порядке. Можно подключать карту к тестовому стенду

Видеокарта дала изображение, драйвер установился

Но к сожалению при нагрузке снова пошел дым из места прогара. Пришлось сверлить текстолит дальше. Видимо из-за того что защита блока питания не сработала и карта долго горела, масштабы прогара в слоях этой области оказались гораздо больше чем я предполагал.

В результате получилось так:

Подключаю к лабораторному блоку питания собранную видеокарту

Вроде бы всё нормально, ничего не горит. Теперь проверяю карту в тестовом стенде под нагрузкой

Всё в порядке. Карту ждёт долгое тестирование под нагрузкой, в играх и бенчмарках, т.к. слои текстолита сильно пострадали.

Теперь можно залить место прогара изоляционным лаком и собрать карту окончательно

Владельцу будет настоятельно рекомендовано сменить блок питания, пока он не сжёг всё остальное.
