Всех приветствую)
Данный ноутбук перестал работать после замены термопасты на жидкий металл.
К сожалению фото не сделал, как это все было размазано по чипам, но есть фото радиатора, площадки охлаждения процессора:
По отпечатку видно, в какую сторону ушло лишнее.
Делать какие либо замеры сопротивлений бессмысленно до тех пор, пока не почистим плату от металла.
Спустя примерно час кропотливой работы по сбору жидкого металла, обнаруживаю сильно заниженное сопротивление по питания встроенного видеоядра.
Не удивительно, ведь бОльшая часть излишков выдавилась именно сюда:

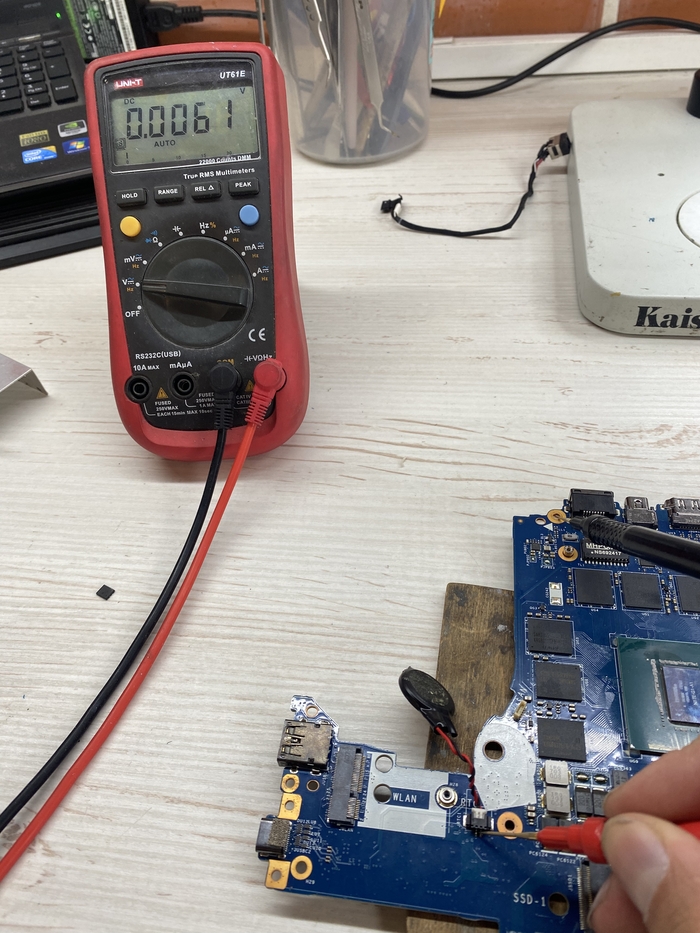

Далее я стал делать замеры обвязки DrMos по питанию встройки и обнаружил сильное заниженное сопротивление по его питанию:
А его низкоомный номиналом в 4.7 Ом превратился в это:

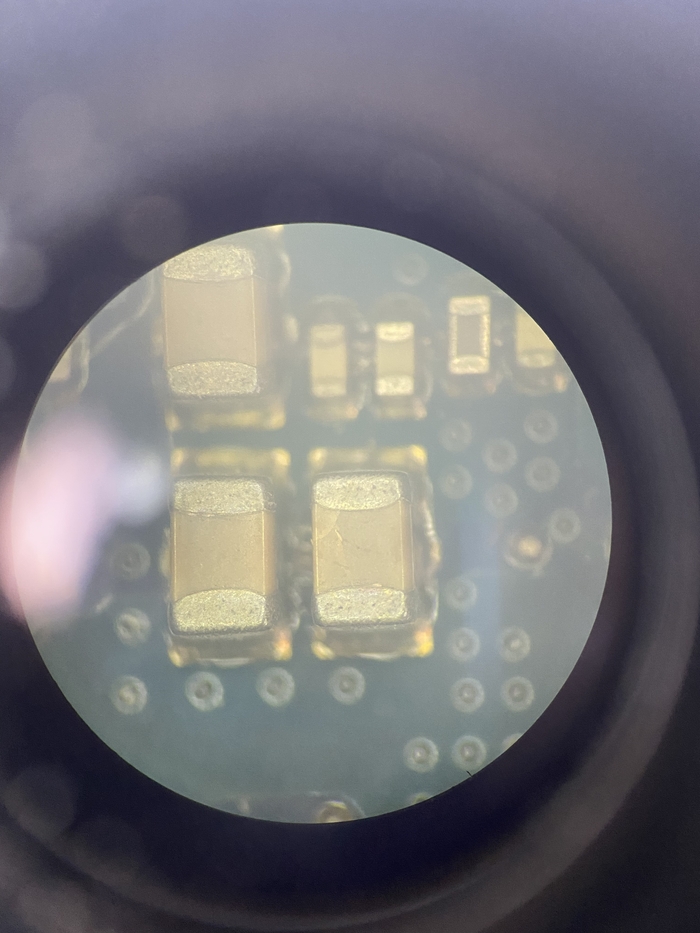

1.7 кОм. Под микроскопом можно на нем разглядеть малюсенький волдырь:

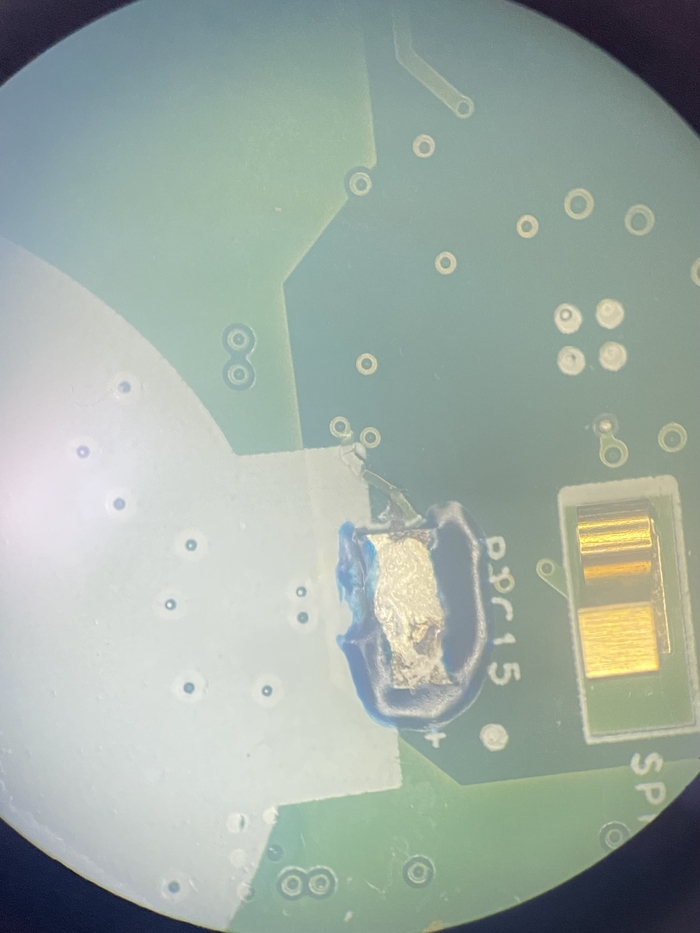

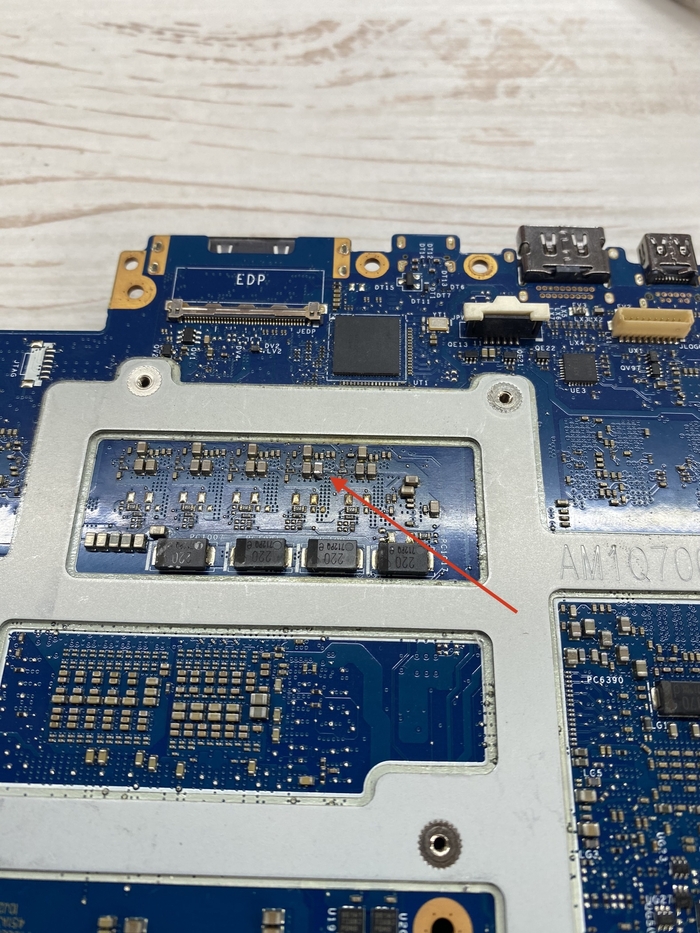

Вышедший из строя DrMos, это всего лишь следствие. Причина, по которой он сдох, еле еле видна тут:
Жидким металлом замкнуло плюс и минус фильтрующего конденсатора этого DrMos’a, а по скольку клиент после замены пасты на металл естественно ноут включал не однократно, тем самым подавав питание, этот DrMos и сдох.
Будем его менять.
Что бы уменьшить тепловую нагрузку на участок платы, а так же не перегревать танталовый конденсатор, снимем его и дроссель с платы.
Так даже удобнее будет работать:
Так как мы работаем с ноутбуком леново, экранируем процессор, что б от температуры не начало выдавливать припой из под него.
И затем отпаиваем дохлый DrMos, фильтрующий кондер по его питанию и низкоомный резистор:
Зачищаем и подготавливаем посадочное место под новый DrMos:
И припаиваем всё обратно:

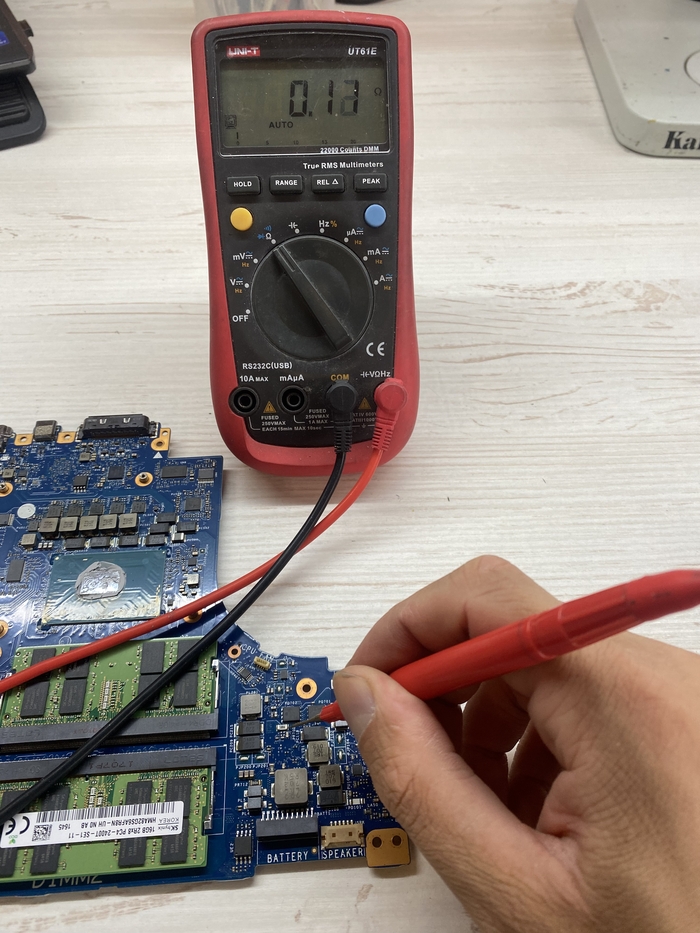

Проверяем сопротивление исправного DrMos:
Выросло до 36 kOm.
Отлично.
Далее все еще раз проверяем и пробуем включать плату:
Судя по мигающему светодиоду на флешке, плата прошла инициализацию.
Теперь можно подкинуть матрицу и проверить уже с ней:
А на матрице тишина. Совсем.
Дальше началось долгое и мучительное изучение схемы, осмотр платы, может я где-то что-то упустил и так далее.
И спустя уже не помню сколько времени, я обнаруживаю обрыв связи по диф паре с процессором на одной из микросхем:
А должно быть такое значение:
Я точно не помню что это за микросхема, но это что-то типа ретранслятора вроде.
29 и 30 пины как раз идут напрямую в CPU, а тут на 29 обрыв.
Теперь уже вопросы появились к самому процессору.
С одной стороны он вроде бы не дохлый, а с другой цинка обрыв линии с его стороны.
Клиенту предлагается вариант реболла процессора или его замена.
Он выбрал замену. Так как если реболл не поможет, то придется платить еще раз но уже за его замену.
Он Сам его нашел и заказал.
Спустя пару недель, процессор уже у меня и я начинаю процедуру замены CPU.
Обязательно экранируем GPU, что бы уже из под него не выдавило припой и нам не пришлось еще реболлить и его:
Далее снимаем процессор и осматриваем площадку под ним:
Слева видим какое-то пятно.
Ближе оно выглядит так:
Непонятно что это такое. Возможно заводской флюс так среагировал.
Далее опять кропотливо убираем компаунд, готовим площадку под процессор, реболлим его и припаиваем.

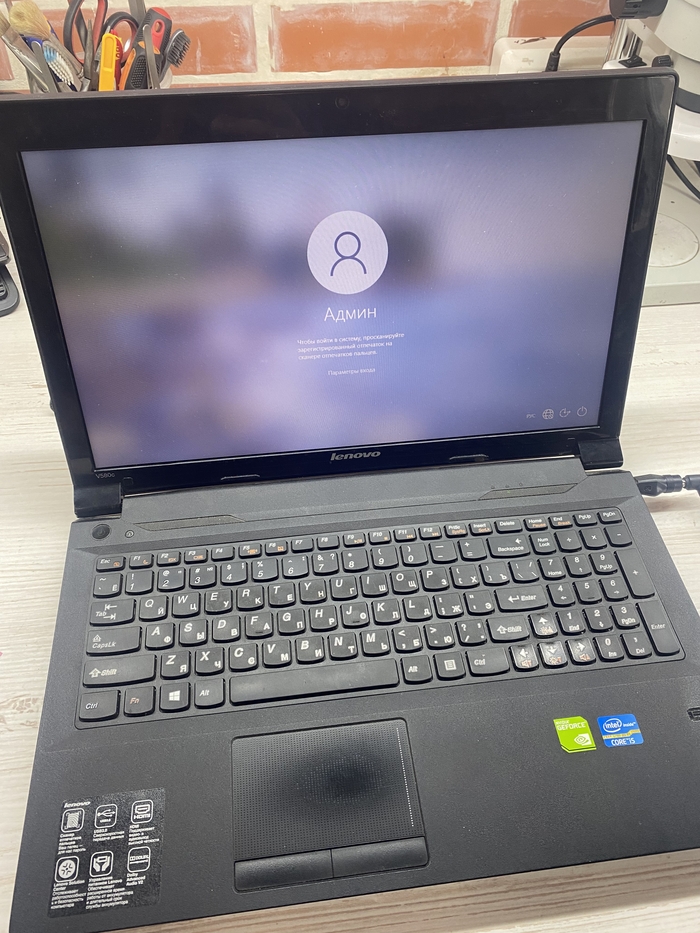

После замены, связь восстановилась и ноутбук наконец-то дал картинку:
Вот такой вот ремонт получился.
