Проба пера или ремонт Fractal Design 500w⁠⁠

Всех приветствую)

Решил попробовать позаниматься ремонтом блоков питания, и как раз несколько клиентов согласились в качестве эксперимента дать мне на ремонт свои блоки питания.

Этот Fractal design был первым в очереди, так что я начал с него.

Перед там как подать на него питание, сначала разбираем и смотрим:

Сразу видно немного вздутый конденсатор по входной цепи.
Его точно менять, а значит выпаиваем:

Это конденсатор Teapo 400v 330uF 85C. Мне показалось немного странным решением поставить кондер на 85 градусов.
Такое ощущение что поставили «что было». Но фирма сама по себе не плохая.

На замену у меня есть Nippon 450v 390uF 105C.

НО.
Эти конденсаторы просто так не дохнут, а значит нужно конаться дальше.
Ищем предохранитель, прозваниваем, и видим что он в обрыве. Значит на плате есть короткое замыкание.

Путём замеров сопротивлений в силовой части был найден дохлый транзистор:

Пробит по всем фронтам как говорится.
Меняем на такой же:

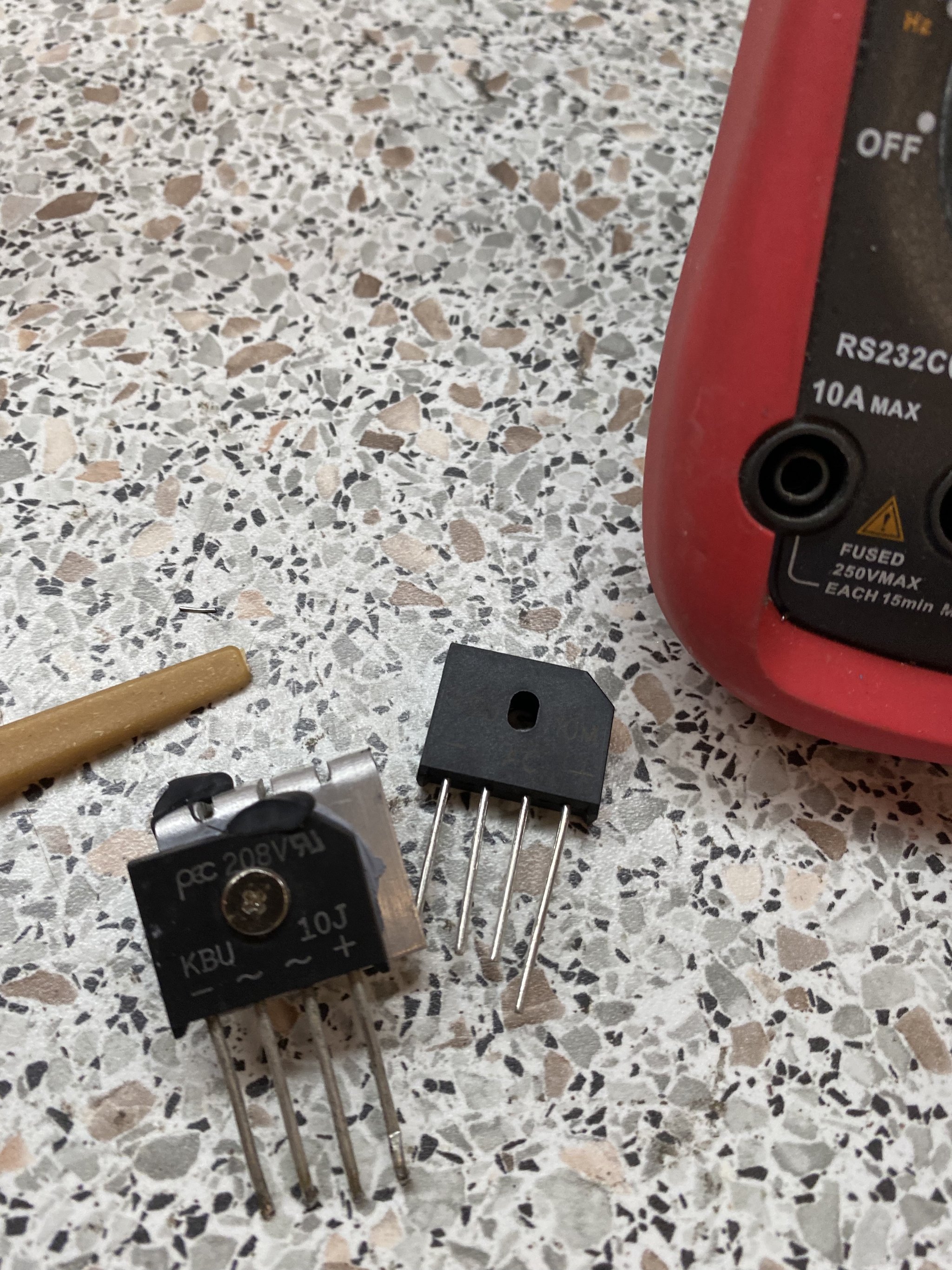

Но если пробило транзистор, как минимум стоит проверить диодный мост, и не зря. Он тоже пробит.
Меняем:

После замены всех вышедших из строя Деталей, я рискнул подать питание через защитную лампу.

И она постоянно светилась, что говорит о наличии короткого замыкания на плате.

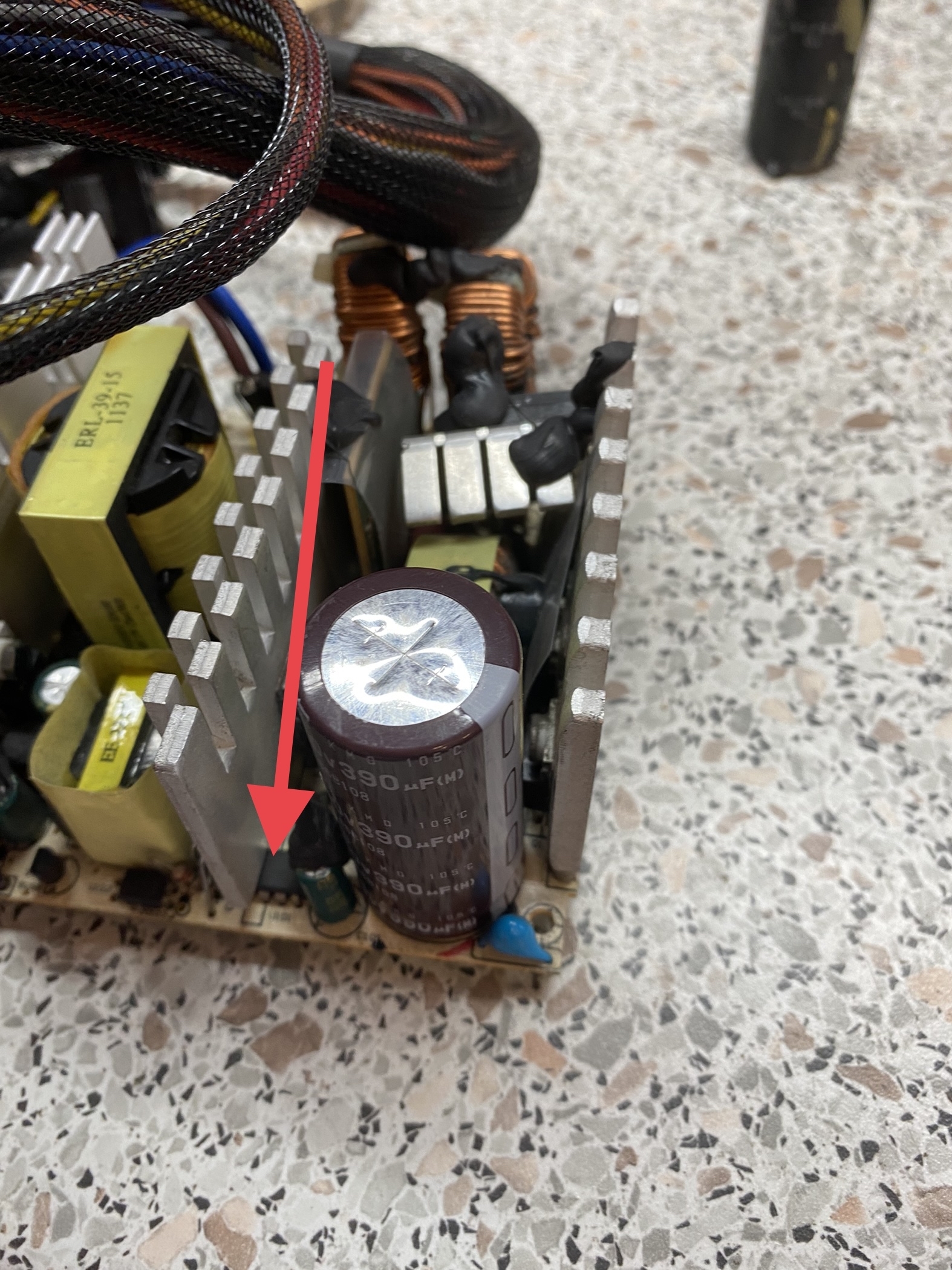

Тут я уже долго искал виновника, но он был прям под носом:

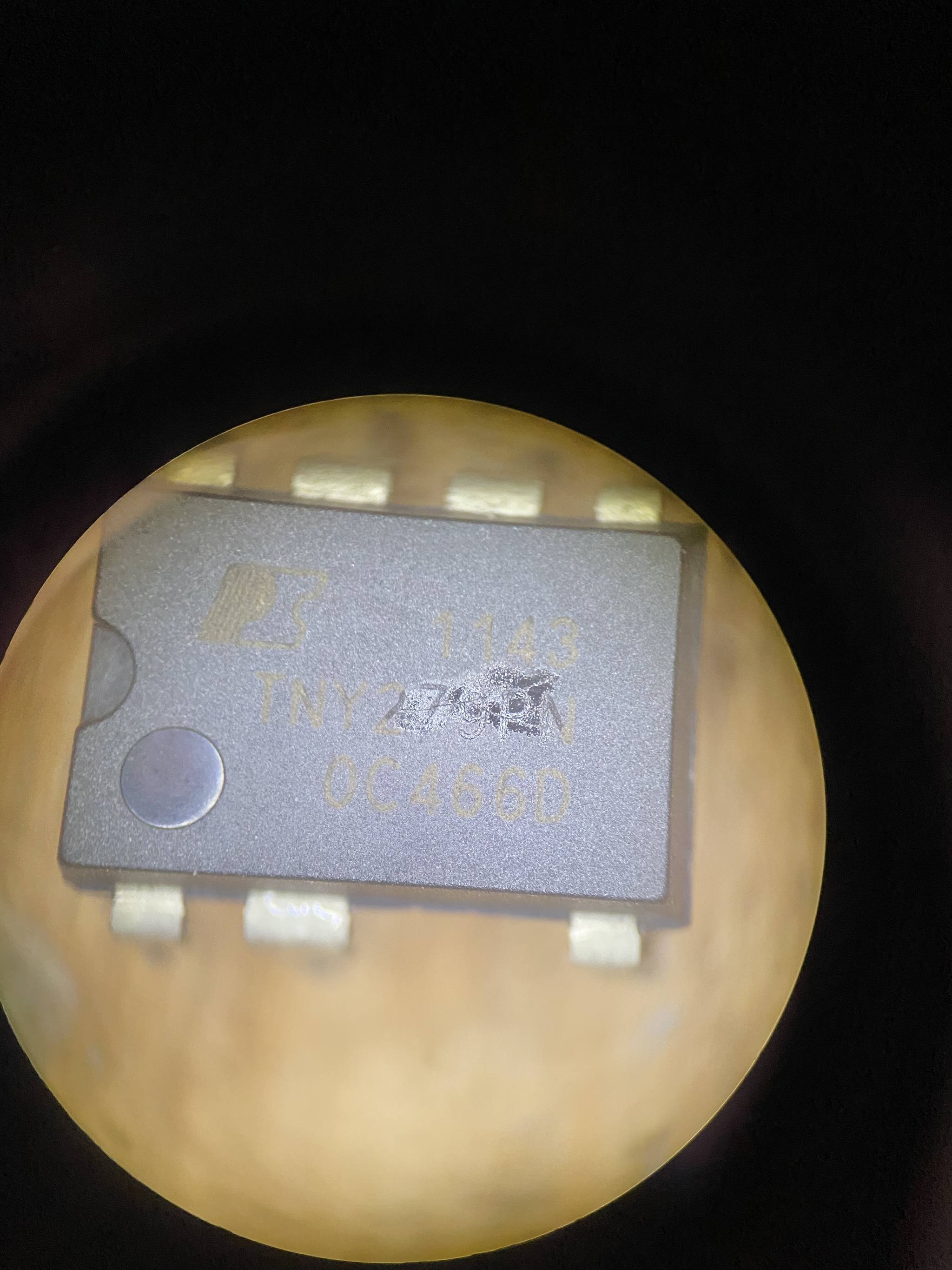

Это контроллер дежурки TNY279PN.
И стоит он под радиатором:

Заменив его, блок стал нормально работать:

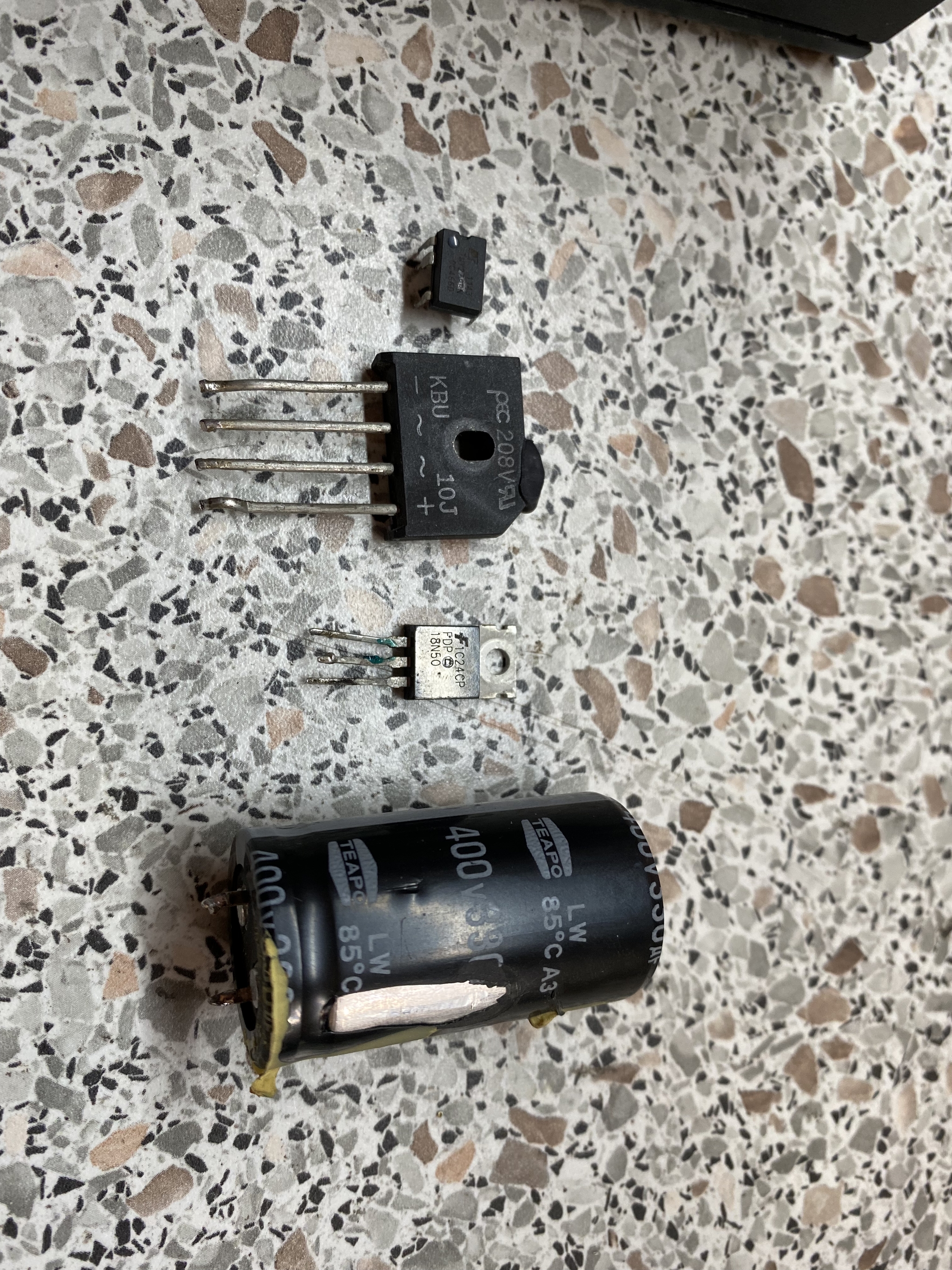

А вот дохлые детальки:

На этом ремонт блока питания окончен.

В целом мне понравилась компонентная база этого блока питания за исключением конденсатора.
