На диагностику и ремонт приехала коробка неисправных видеокарт с майнинг фермы. Большинство из них к сожалению с убитыми видеочипами. Но история одной оказалась не так трагична, как у остальных.

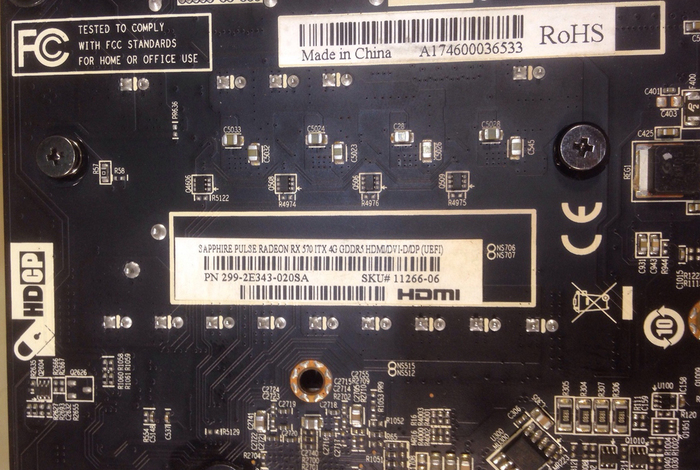

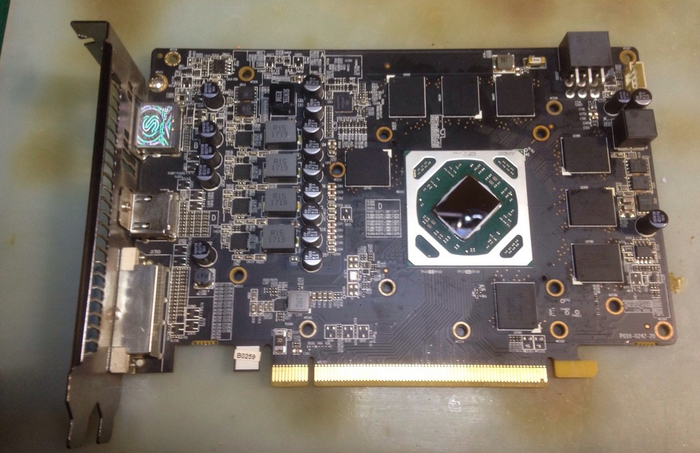

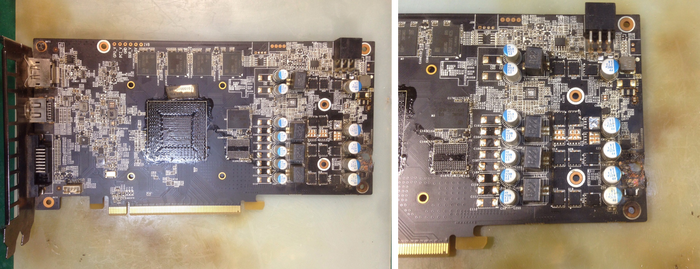

Sapphire RX 570 mini

Во время диагностики сразу же обнаружились перегоревшие предохранители на 12В разъёма pci-e и на линии доп.питания.

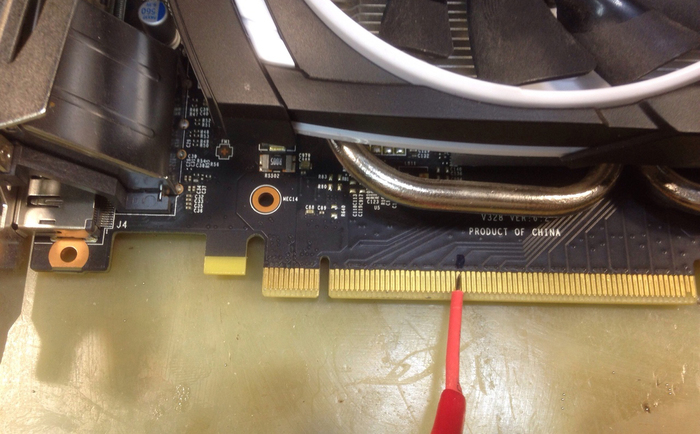

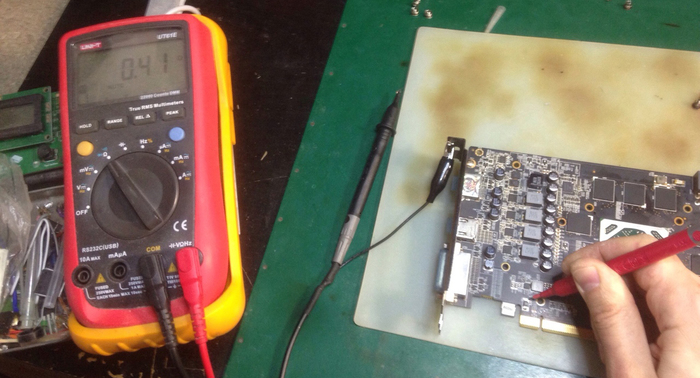

После предохранителя ожидаемо заниженное сопротивление.

Это оказалась единственная карта со сработавшими защитами. Все остальные умерли тихо.

Короткое замыкание произошло скорее всего по причине вышедшего из строя DRMos на одной из фаз питания видеопроцессора. Здесь установлены DRMos SiC632A.

Вероятно пробит верхний ключ в составе одного из DRMos, из-за чего по линии 12В короткое замыкание. Задача найти этот пробитый DRMos.

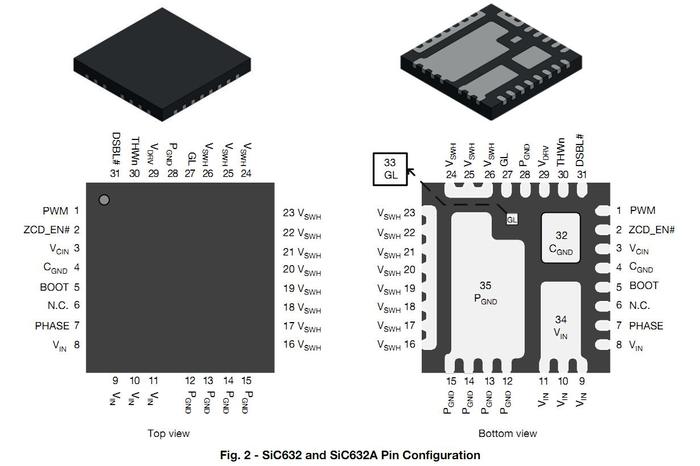

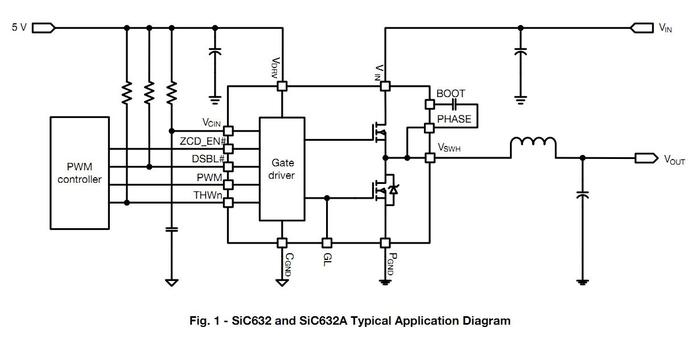

Как видно из принципиальной схемы, затвор верхнего ключа не имеет вывода на корпусе микросхемы. (А вывод затвора нижнего ключа спрятан под самой микросхемой и не доступен). Поэтому метод поиска с измерением сопротивления затворов тут не сработает.

В данном случае проще и безопаснее всего вычислить пробитый DRMos поочерёдным снятием дросселей на каждой фазе. (Метод ЛБП+тепловизор не так безопасен для видеочипа, поскольку через пробитый верхний ключ фазы питания поданное с ЛБП напряжение попадёт прямо на ядро. Я стараюсь пользоваться этим методом только когда уже на 100% уверен в целостности фазных ключей).

Знаю по опыту, что скорее всего пробит DRMos на первой, либо последней фазе.

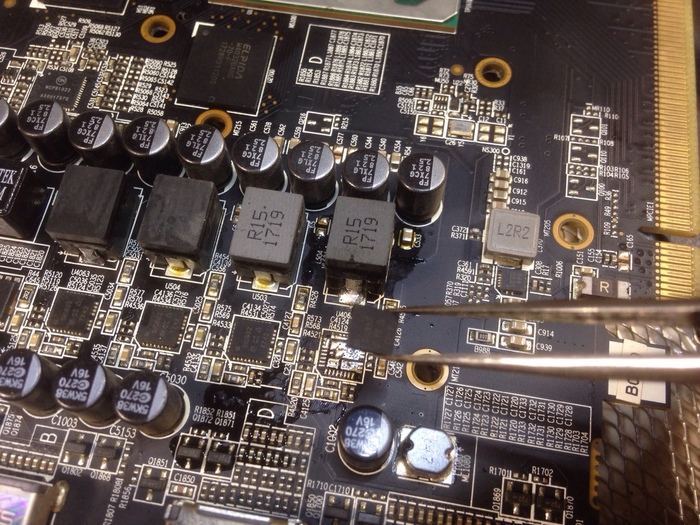

Так и оказалось. Когда я снял дроссель, сопротивление по линии 12В резко выросло. Значит нужно менять DRMos на этой линии.
Снимаю микросхему феном на преднагревателе.

Устанавливаю новую исправную микросхему DRMos

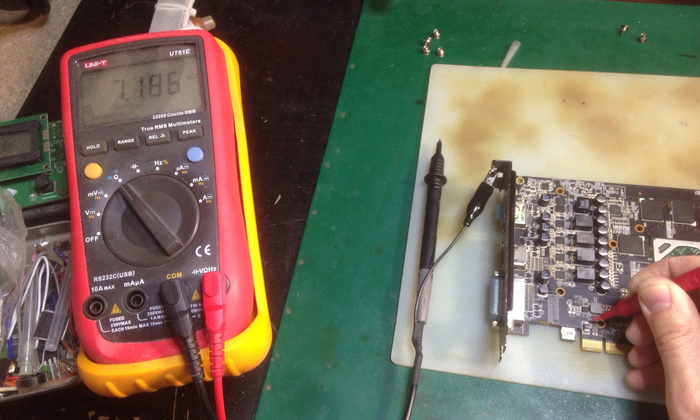

Замеряю теперь сопротивление по линии 12В.

Килоомы. Можно менять сработавшие предохранители на исправные и пробовать запускать видеокарту в тестовом стенде.

Восстановленная фаза работает.

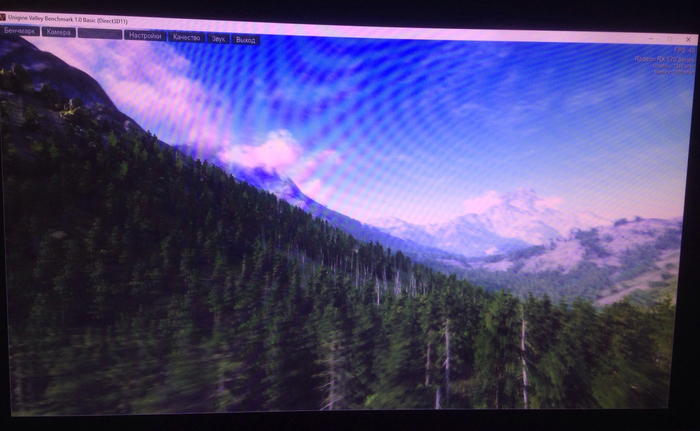

Изображение появилось, операционная система успешно загрузилась.

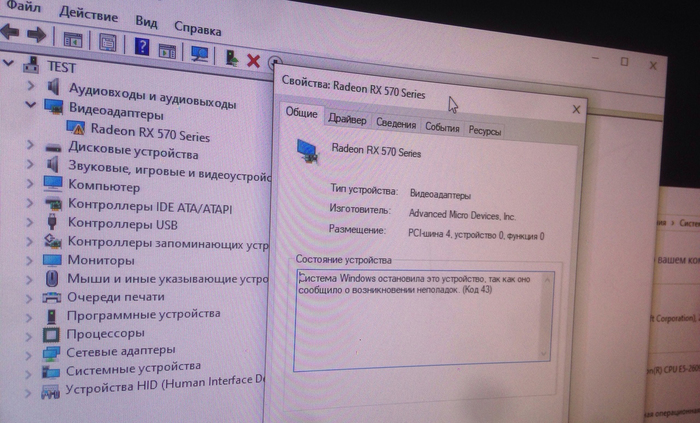

Но обнаружилась проблема с установкой драйвера видеокарты.

Код ошибки 43 может быть из-за массы причин. Поскольку известно, что карта находилась в майнинге, она скорее всего была прошита каким-то модифицированным BIOS'ом. А возможно что-то произошло с прошивкой в результате выхода карты из строя.
Мне не хотелось в этом разбираться, ставить патчи и разные версии драйверов. Решил просто прошить карту заведомо рабочим дампом BIOS.

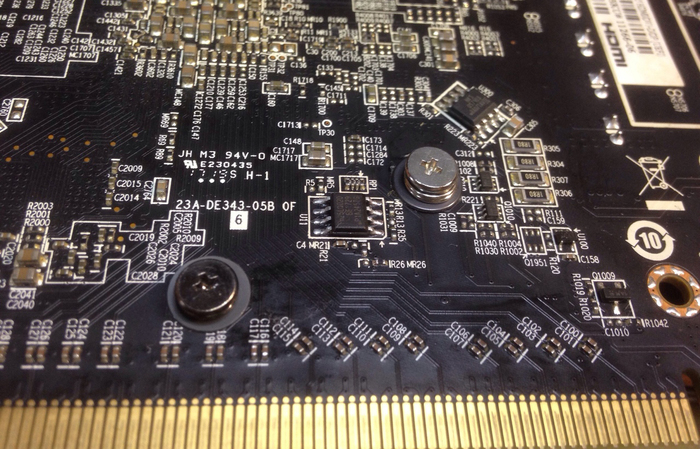

Для этого отпаиваю микросхему. (Всякими AtiFlash'ами я предпочитаю не пользоваться, даже не смотря на лень. Никогда не знаешь что на самом деле прошивальщик зальёт во флешку и зальёт ли вообще что-то).

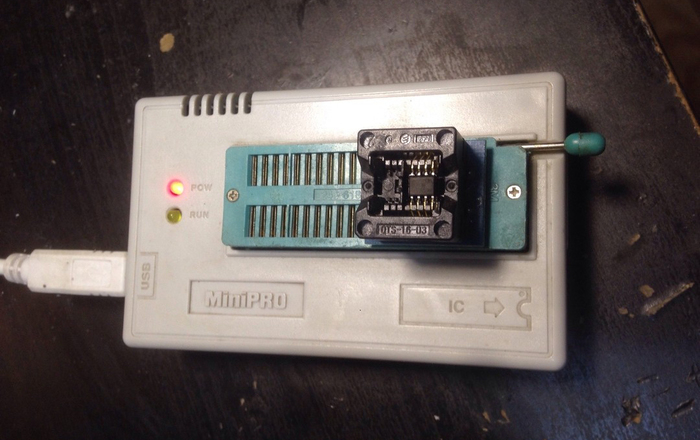

Ставлю отпаянную микросхему в программатор

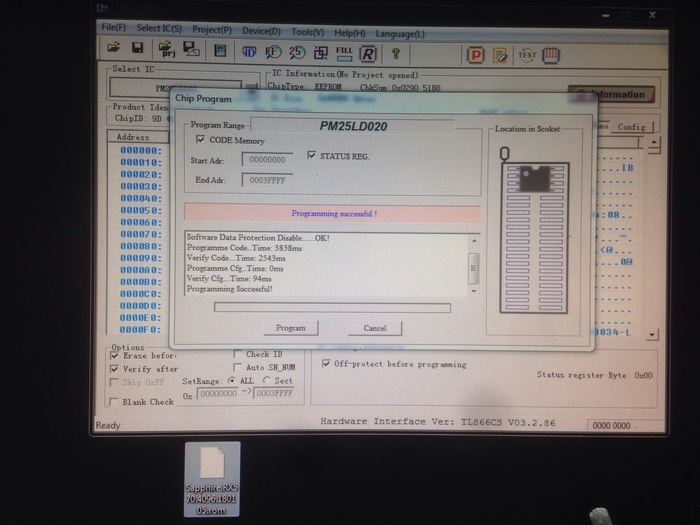

И прошиваю с верификацией

Теперь я на 100% уверен что там рабочая прошивка и она нормально без ошибок прошилась. Запаиваю микросхему на место.

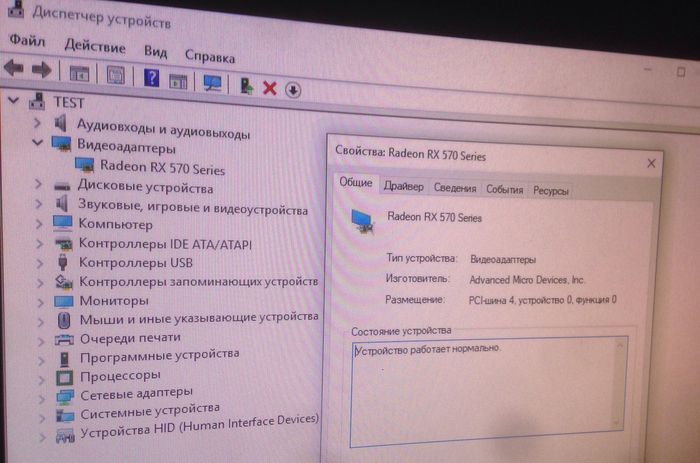

Теперь проблем с драйвером видеокарты нет

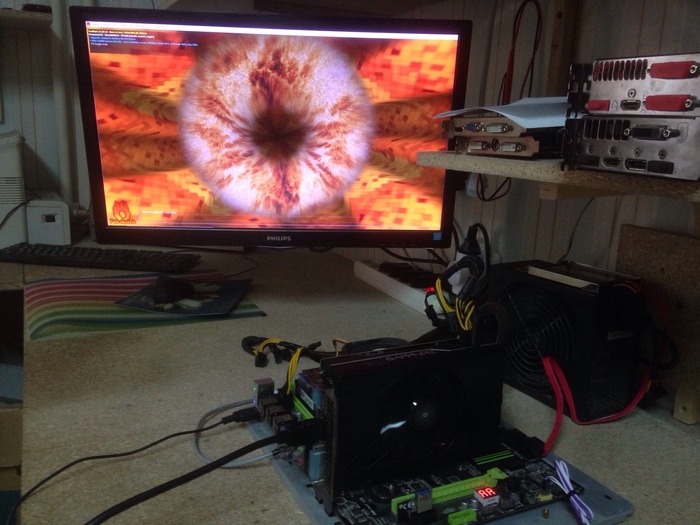

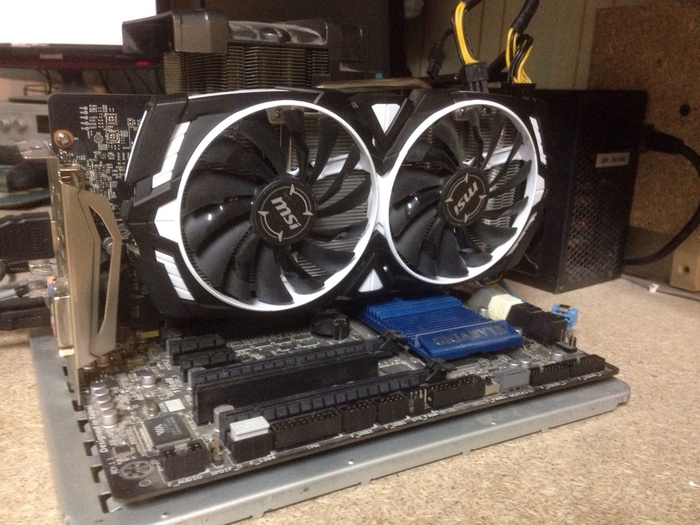

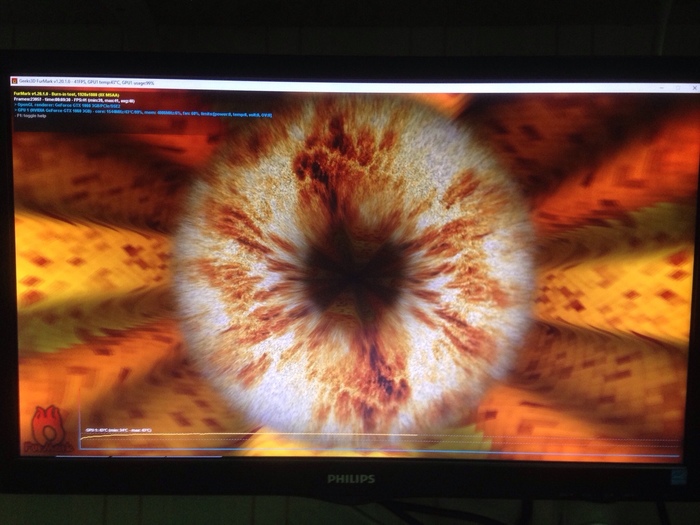

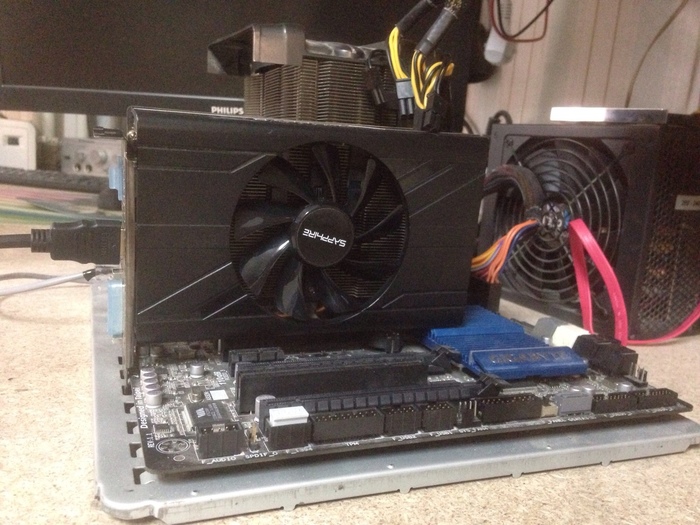

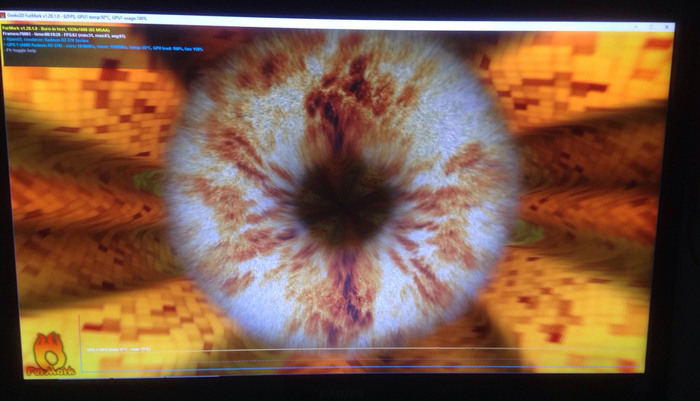

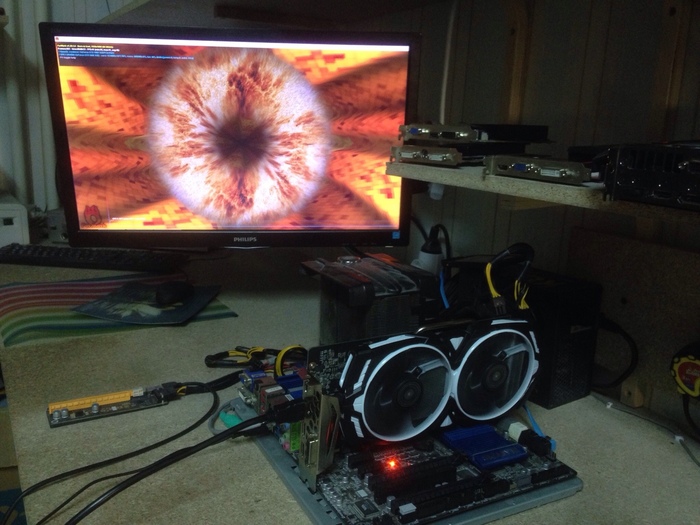

Можно тестировать отремонтированную карту под нагрузкой

В ходе тестирования никаких проблем не выявлено. Видеокарта успешно отремонтирована.

Попала в ремонт новенькая AORUS Z370 Gaming от Gigabyte.

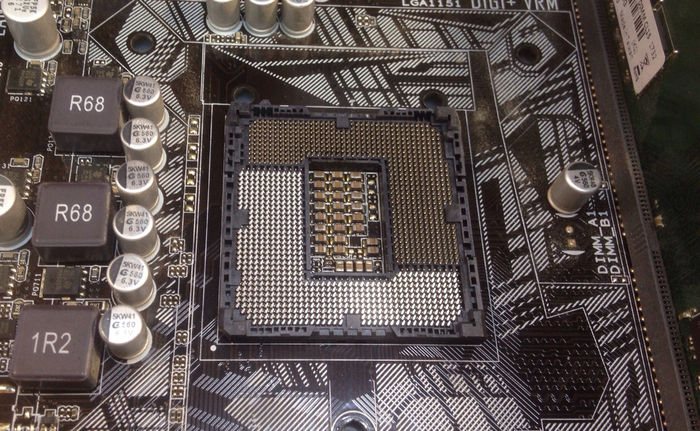

Материнская плата хоть и новая, но с множеством проблем после пережитых ею страданий. Проблема №1, она же основная - это убитый сокет.

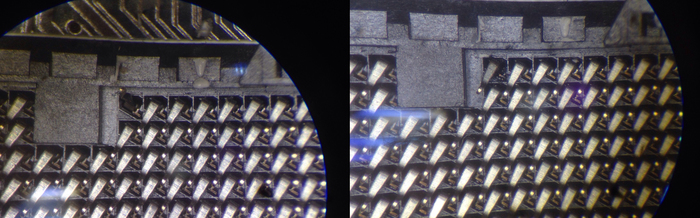

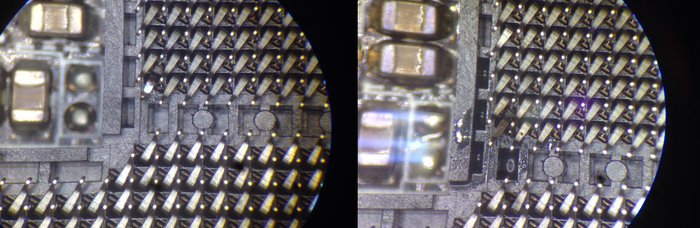

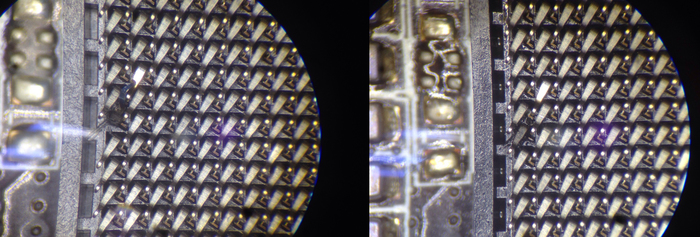

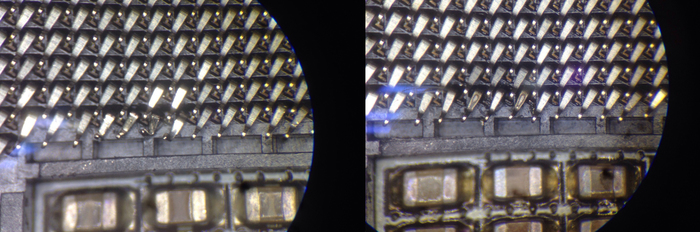

Под микроскопом видно лучше

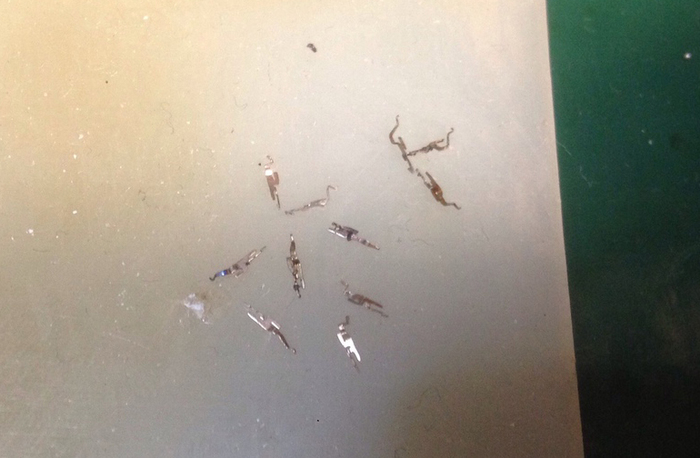

Проблема устраняется за пол часа с перекурами путём замены всех повреждённых ножек

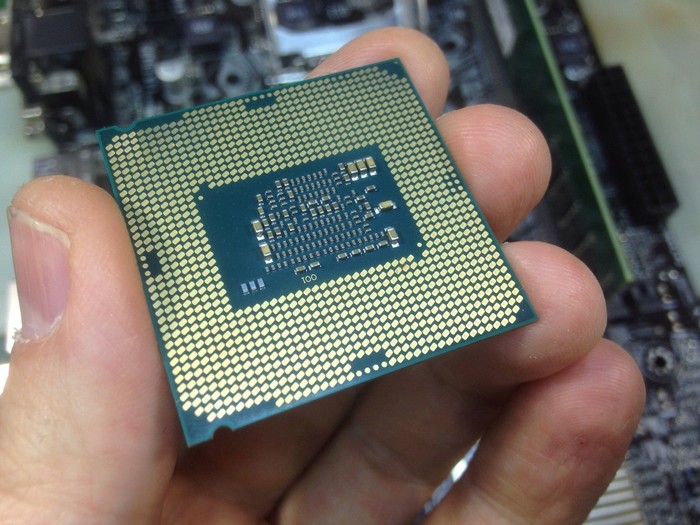

Видимо процессор уронили в сокет во время первой установки. Типовой случай.

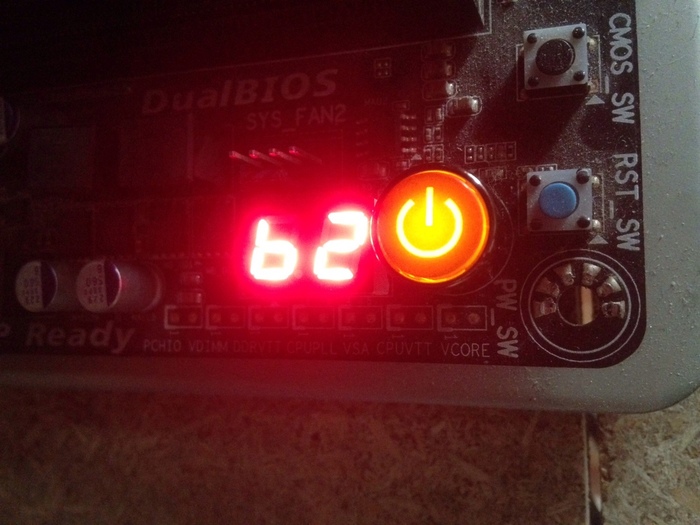

А вот проблема №2, скрытая. Хотя и не особо скрытая, просто обратил внимание после восстановления сокета, когда инициализация платы останавливалась на определении оперативной памяти - код С1

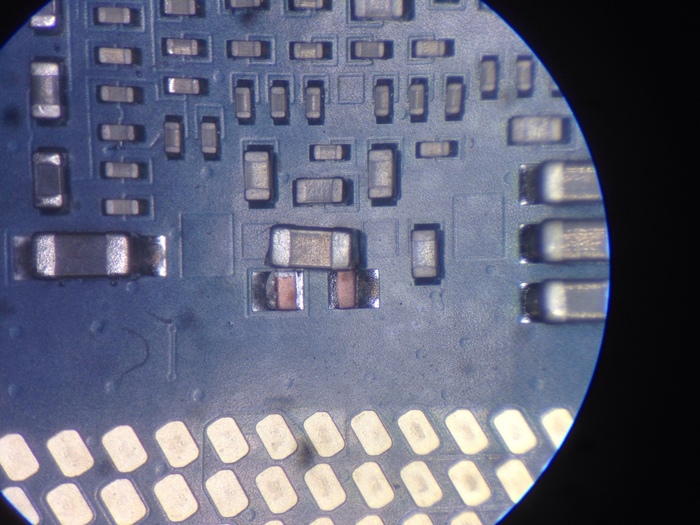

Тут уже видимо жестко ставили систему охлаждения. В итоге множественные повреждения лака и дорожек.

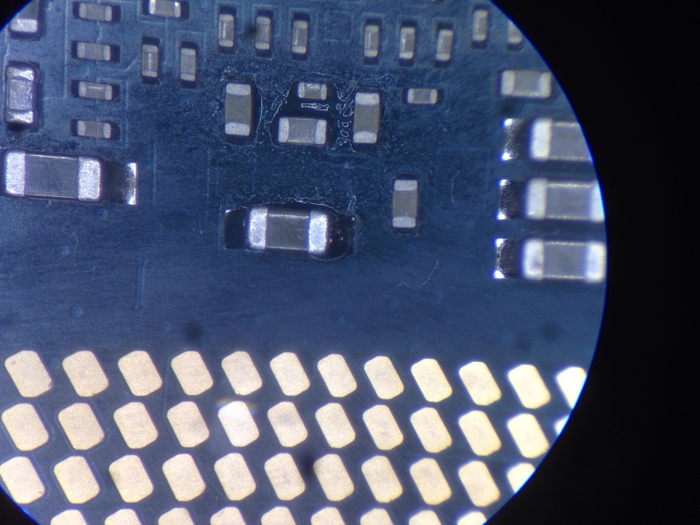

Восстановлено и залито парой слоёв лака, чтоб наверняка не порвали снова.

Только после этого материнская плата начала нормально запускаться.

Материнская плата спасена.

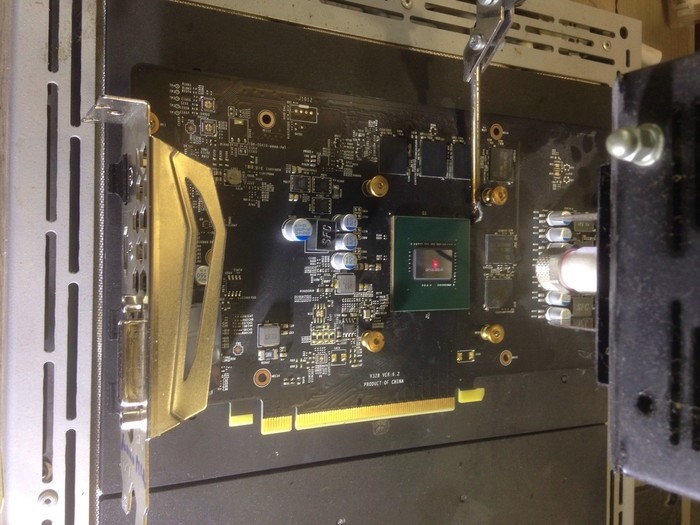

В ремонте оказалась видеокарта Gigabyte GTX 750Ti с жалобой что не определяется компьютером и не выводит изображение.

Владелец попросил прогреть видеочип.

В интернете пишут что на данных моделях очень часто происходит "отвал"

Да, это одна из ТЕХ моделей. Но никогда не стоит спешить с диагнозами и прогревать даже то, что обычно "отваливается".

Проблема обнаружилась сразу же при визуальном осмотре видеокарты - сбит smd конденсатор возле разъёма PCI-e.  Устанавливаю его на место и заливаю лаком место повреждения.

Но это не помогло. Видеокарта по-прежнему не хотела никак определяться системой.
Теперь придётся разбирать и делать замеры.

По сопротивлениям основных линий всё вполне нормально. А вот с напряжениями не всё так хорошо - нет основного питания 5В.

Более того, оказалось что на стабилизатор не приходит 12В

Сам стабилизатор неисправен - пробит. Плюс сгорел нулевой резистор по 12В, который видимо выступил в роли предохранителя и спас кучу компонентов от попадания на них 12В питания вместо 5В.

После замены стабилизатора и установки резистора 5В появились.

А видеокарта наконец-то успешно определилась в тестовом стенде

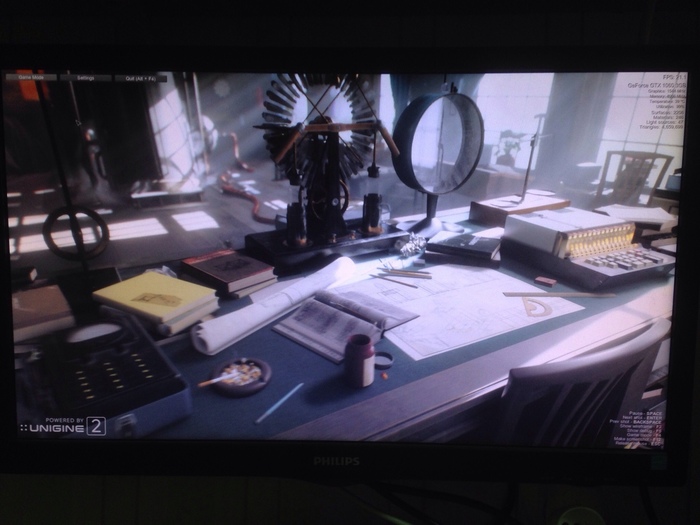

Под нагрузкой тоже всё хорошо. Прогревать видеочип не требуется, тем более это никак не помогло бы в данном случае.

Идея бездумно греть всё подряд гуляет во многом благодаря "гайдам" в интернете. Например таким как этот.

Единственным способом ремонта авторы тут называют прогрев/прожарку видеочипа в нескольких вариациях и подробно расписывают КАК ПРАВИЛЬНО это делать.
Если видеокарта как будто "работает", но ничего не показывает - это не значит что её нужно греть.

Даже к простому прогреву должны быть показания - это как минимум наличие всех основных напряжений и нормальные сопротивления по линиям питания.
