Здравствуйте. Давно меня не было, но я тут) ну или почти...

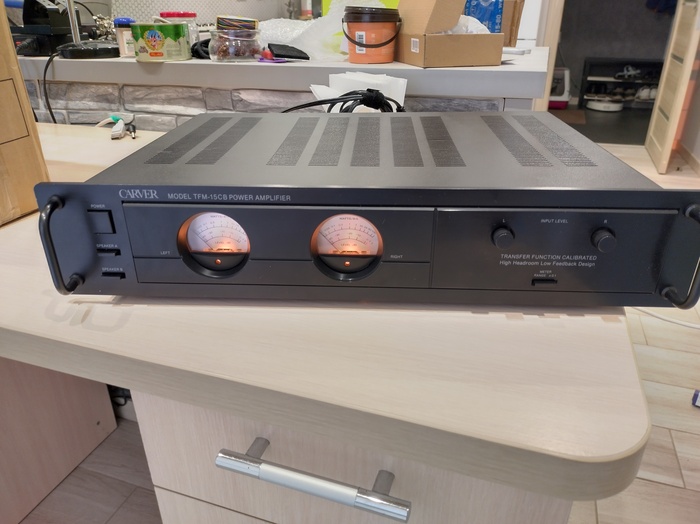

В общем, прислали этого красавца на профилактику уже с комплектацией и расходниками. Даже оловоотсос прислали)

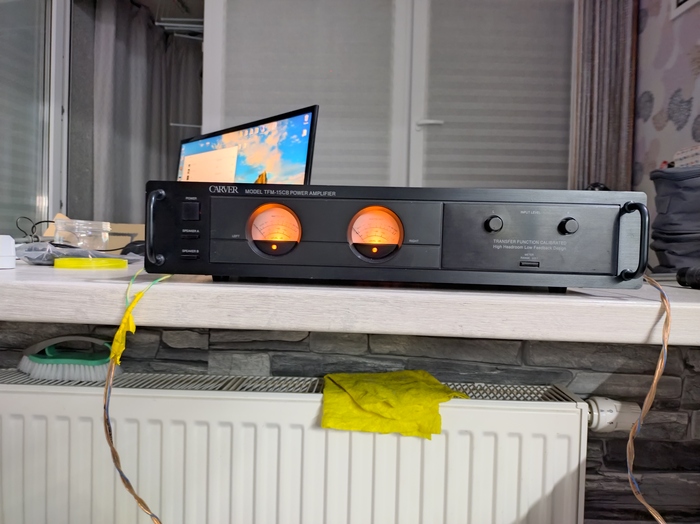

Красавец, да?) неоновая подсветка. Прям стильно)

Ну ладно, берёмся ща работу

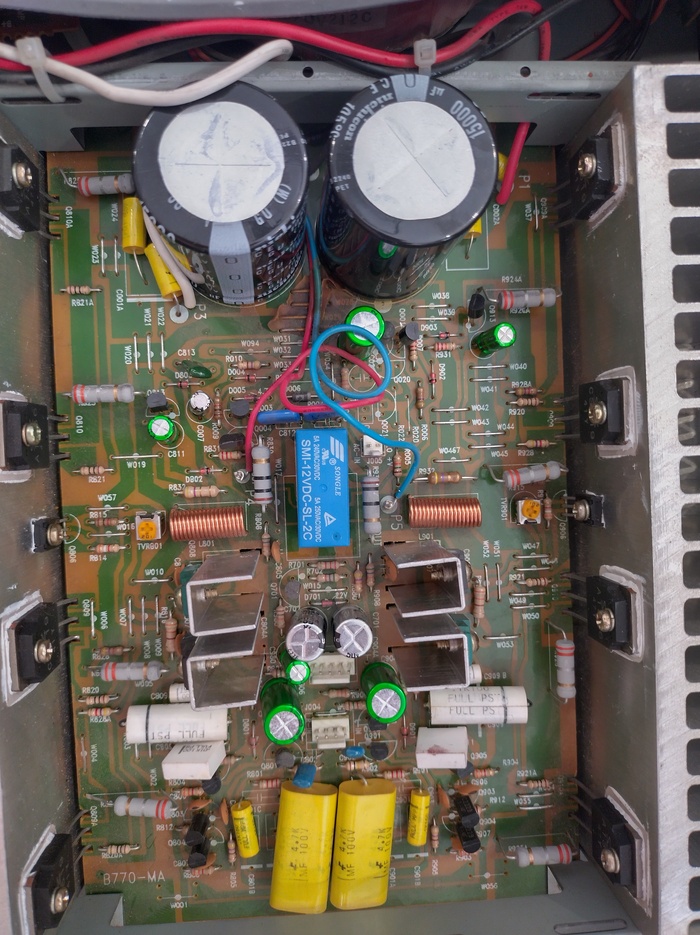

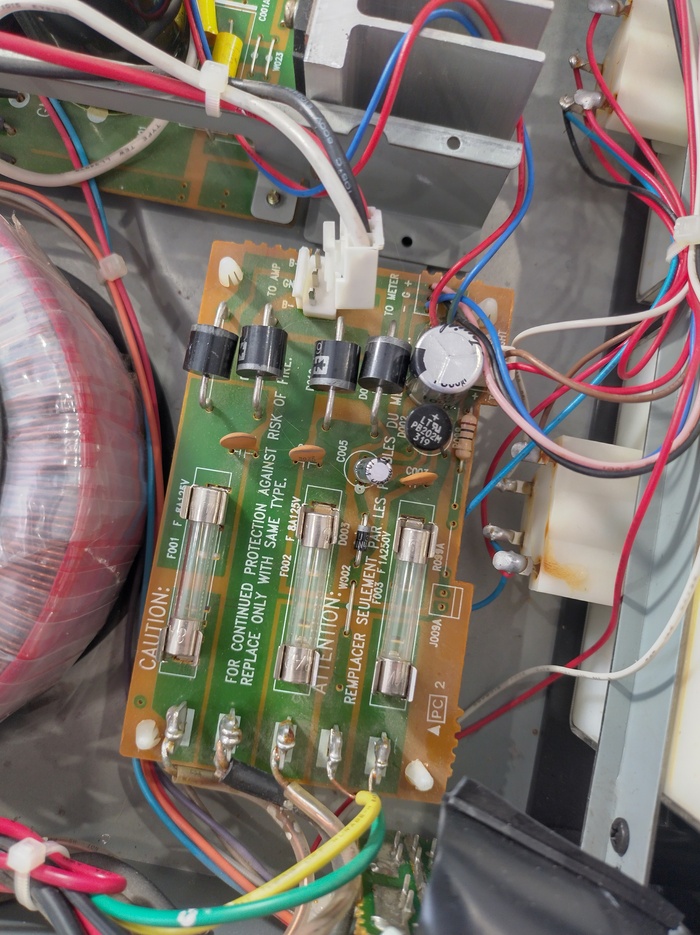

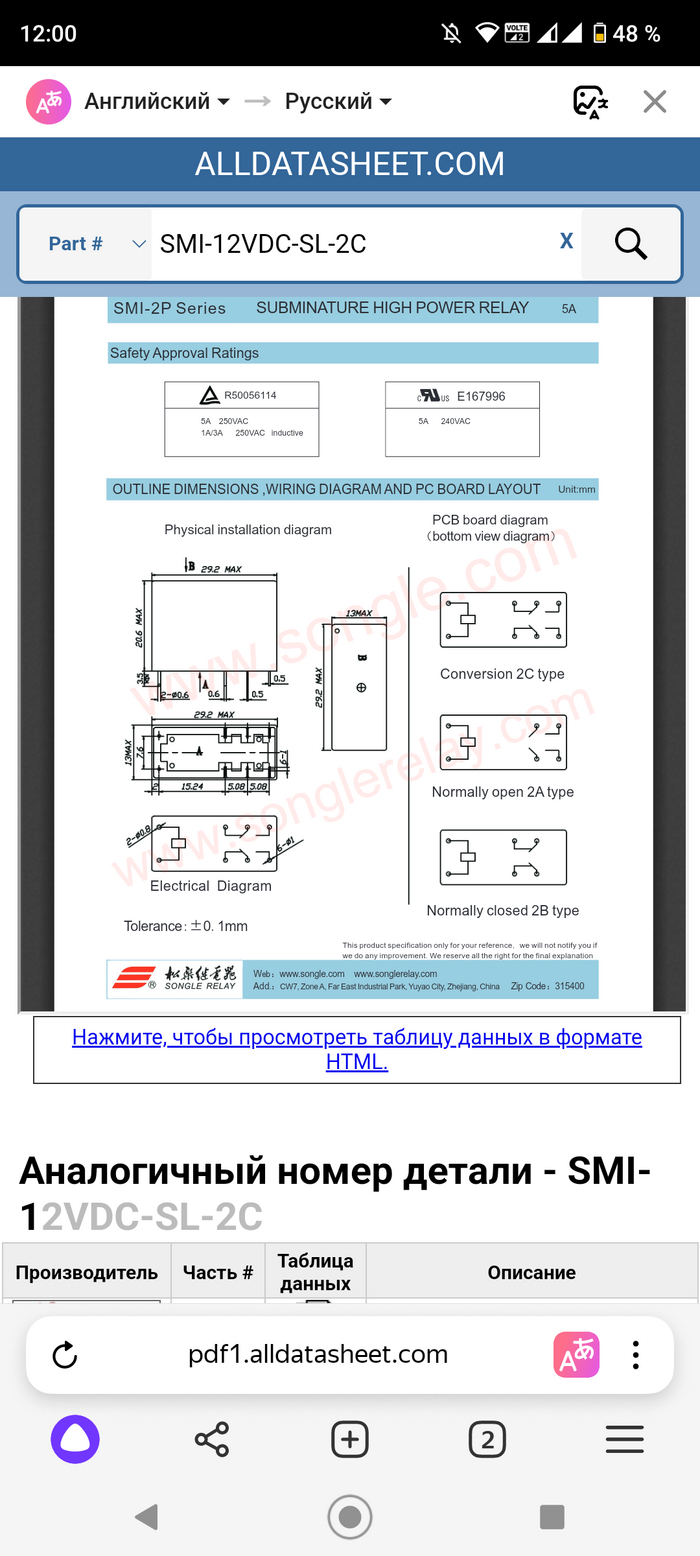

И тут настаёт время замены реле и я понимаю, что присланное реле на переключение, а нужно на замыкание. Иначе обмотка пойдёт на динамики в момент включения... Снимаем реле, ждём новое, ставим.

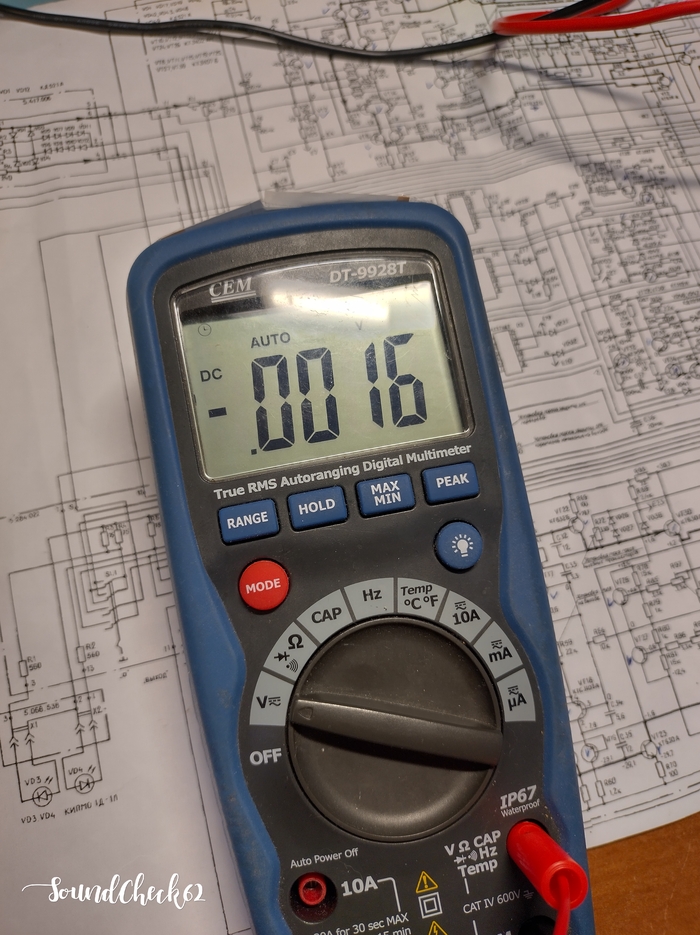

Получилось так) напряжения 0

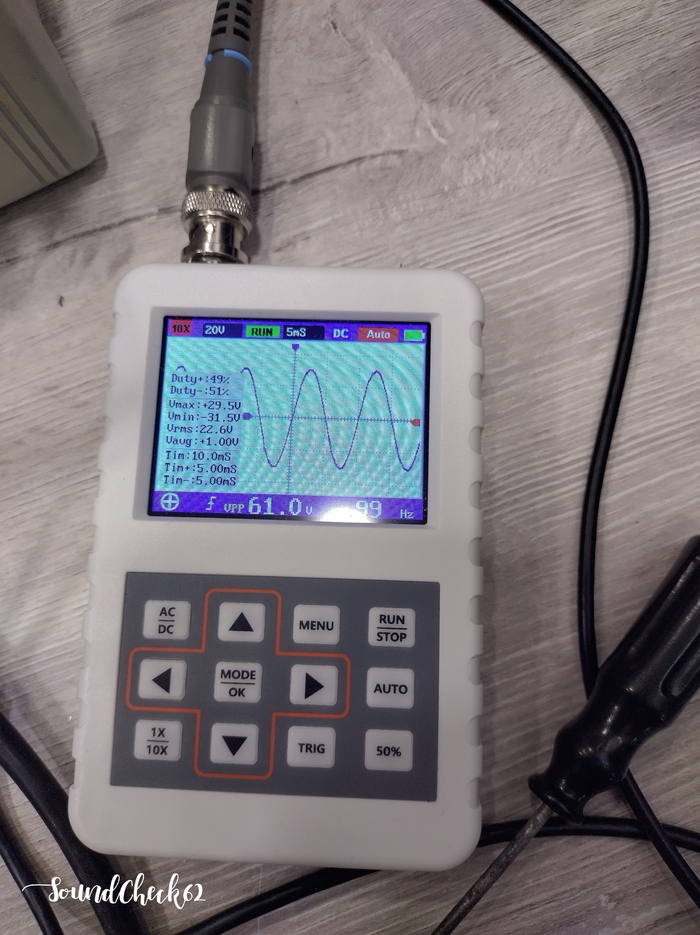

Проверяем осциллографом

Норм) даём звук

Никаких тембров, ровная АЧХ

Ну и напоследок) финальная проверка с песней Беz Б) "Почему я не женат"

Как и обещал)

На этом пока всё, спасибо)

Кому интересно, немного Челябинска

Спасибо)

Доброго дня, Камрады! У меня имеется пара колонок arcus Magic. На одной из них сгорел твиттер. Помогите пожалуйста идентифицировать и/или подобрать замену.

Яндекс/Гугл кидают только ссылки на ebay без возможности доставки до моего города. Заранее благодарю за помощь!

Здравствуйте. С праздником!)

Приехал этот товарищ с проблемой, что скорость ушла за диапазон регулировки резистора. Больше не выставляется.

В том году мне хотели его дать в ремонт, но я сам болел. Поэтому отдали другому мастеру. Через год опять проблема со скоростью.

Глянем?)

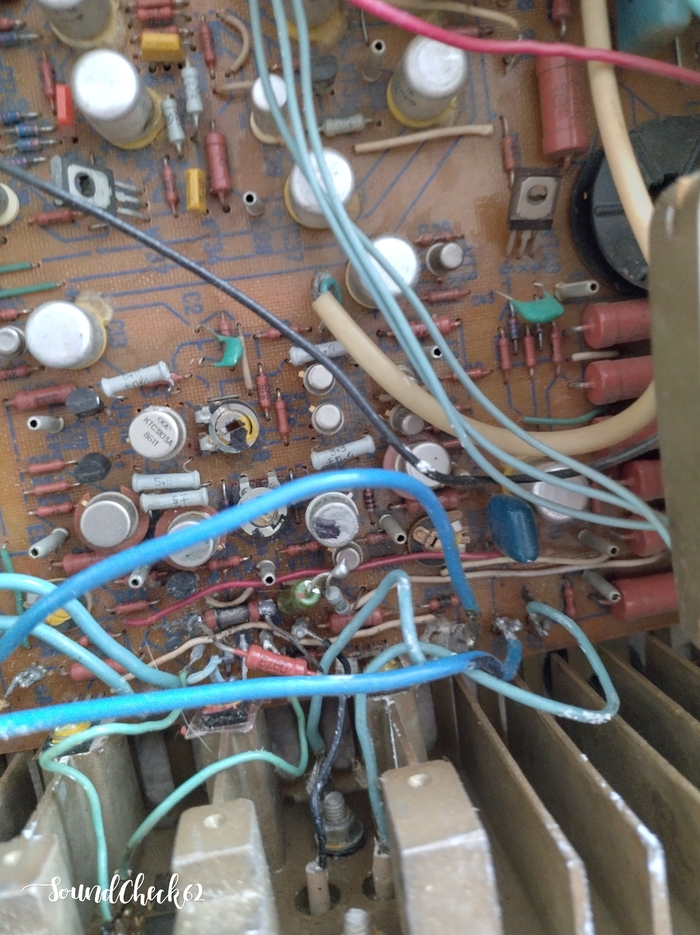

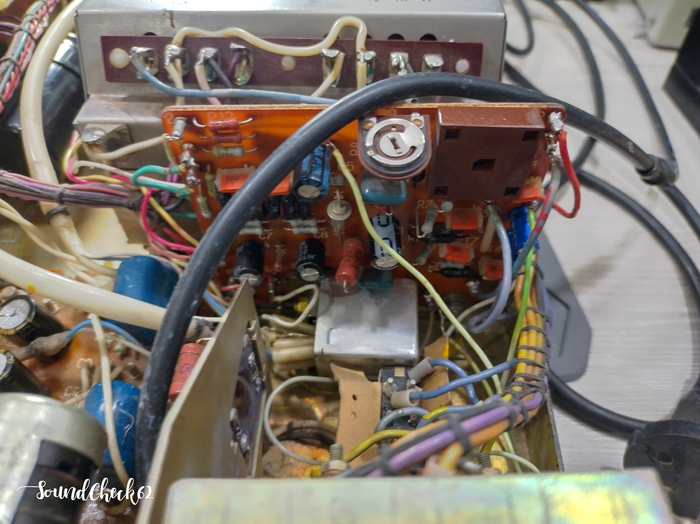

Почему-то заменили не все электролиты. И подстроечники не трогали. Этим и займусь.

Сначала заменил всё советское, потом проверил те, что мастер менял год назад... А они тоже просятся в мусор. Меняем все)

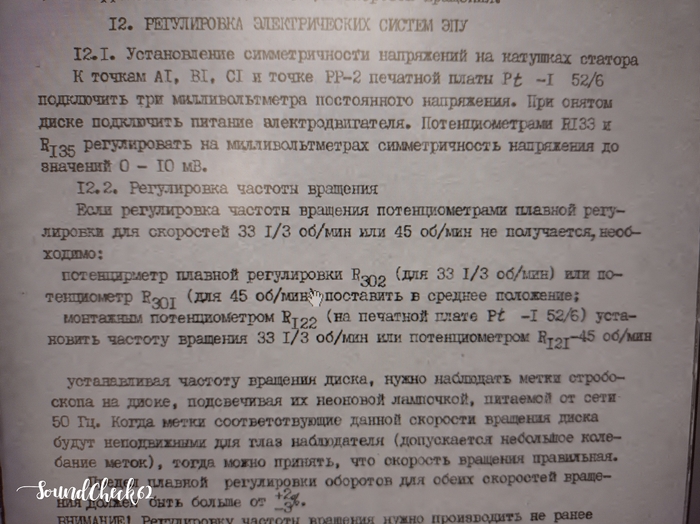

Дальше читаем инструкцию. Переписывать не буду, фото двух абзацев.

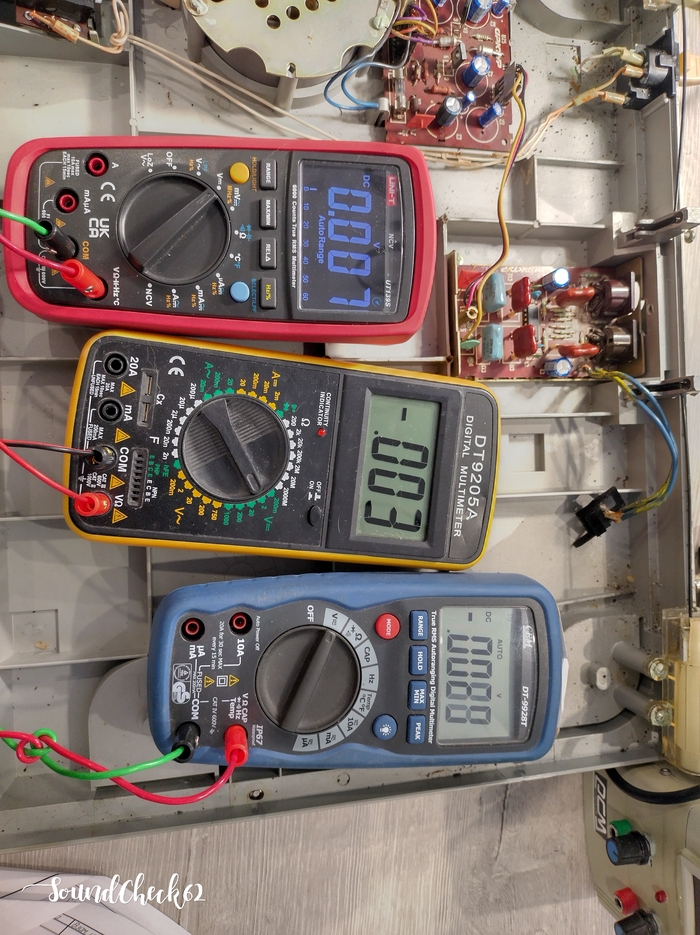

Ищем 3 вольтметра

А дальше стал выставлять миливольты)))

В инетах говорят, что нужны многооборотные резисторы. Но с завода стоят 270°. В общем, пришлось сменить один вольтметр, чтоб настроить) и ушло на это дело 3 дня. Лучше ставить многооборотные)))

Есть ещё метод настройки из журнала "Радио" за 88 год. Там проще, конечно. Результат такой же

Скорость держит, регулирует. Проигрыватель ещё поработает)

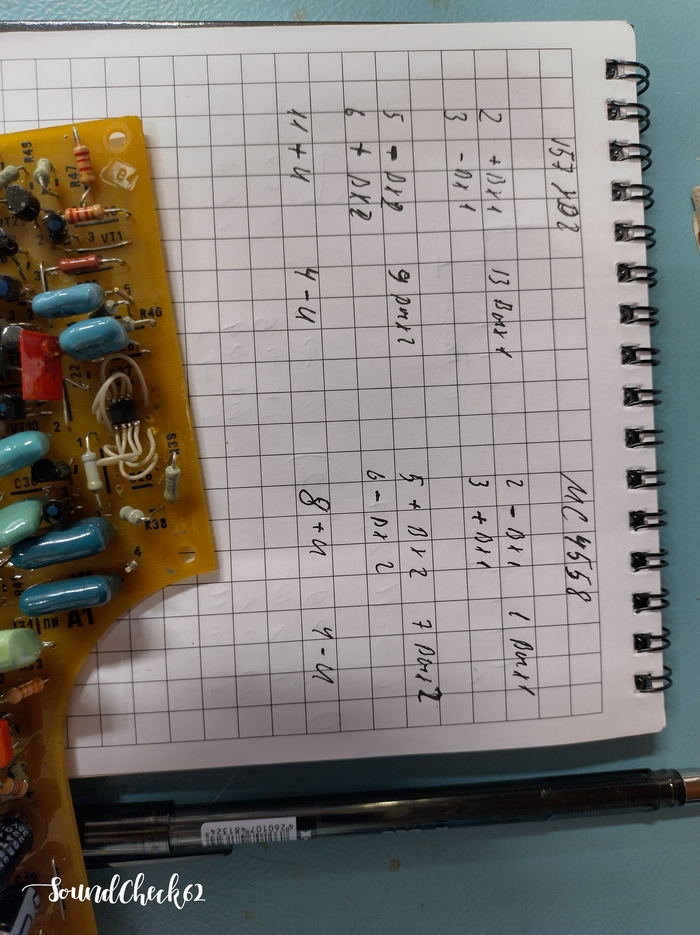

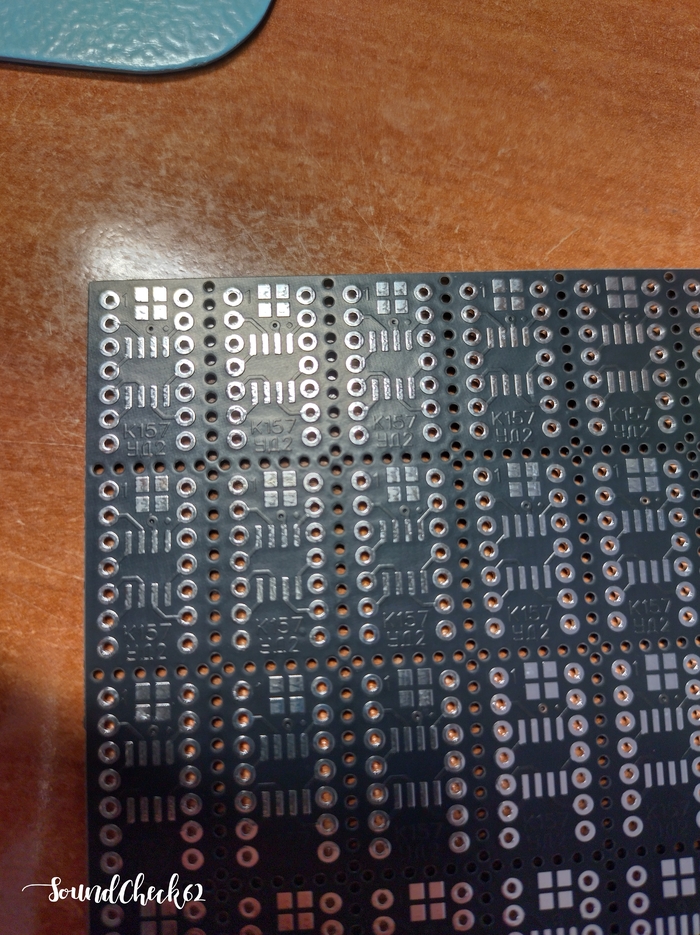

Немного похвастаю) пришли платы для замены К157Уд2 на любые двухканальные ОУ в соик8

Заказывал через Али. Дороже, конечно, чем jlcpcb, но не на столько, сколько просят фирмы у нас в стране

Всего хорошего) работка пока кончилась, возьмусь за свою Вегу. Переведу её на СТМ) если получится, расскажу

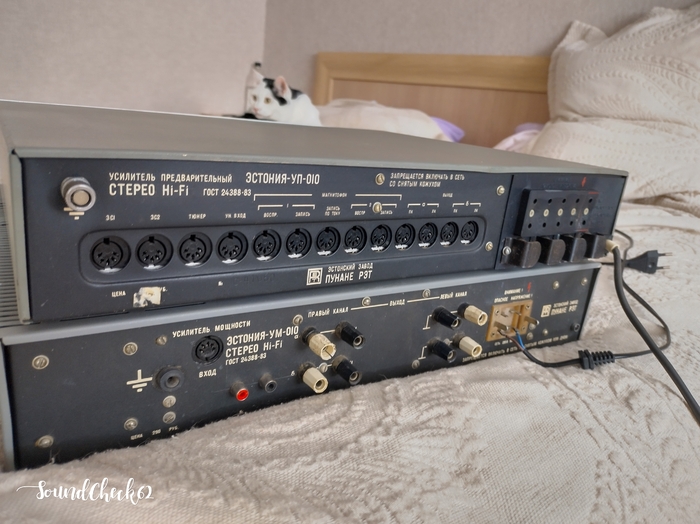

Купил я как-то давно этот комплект. Ну как комплект... По отдельности) и сделал комплект)

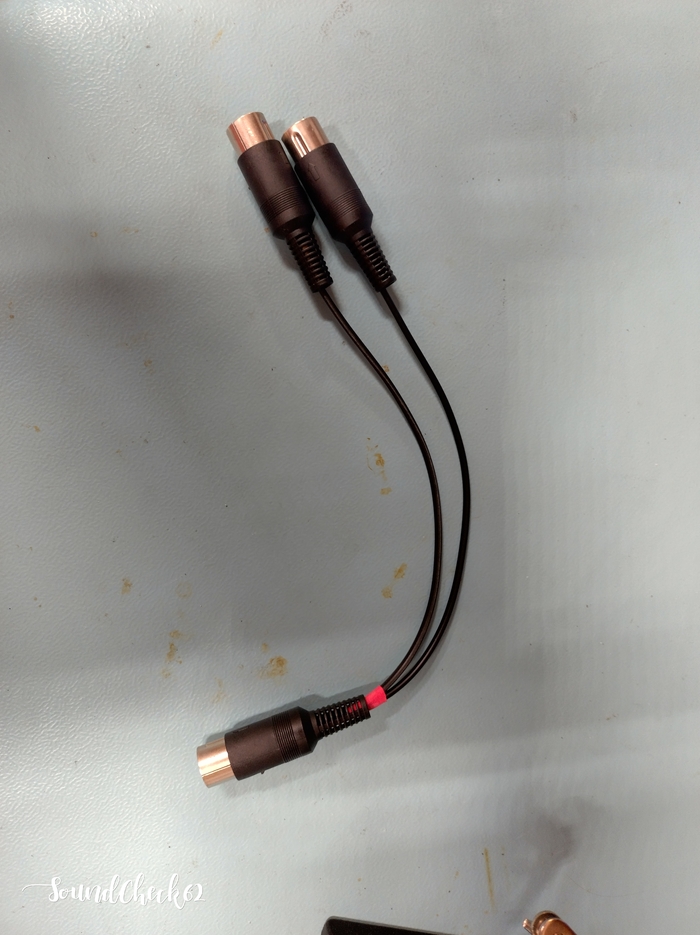

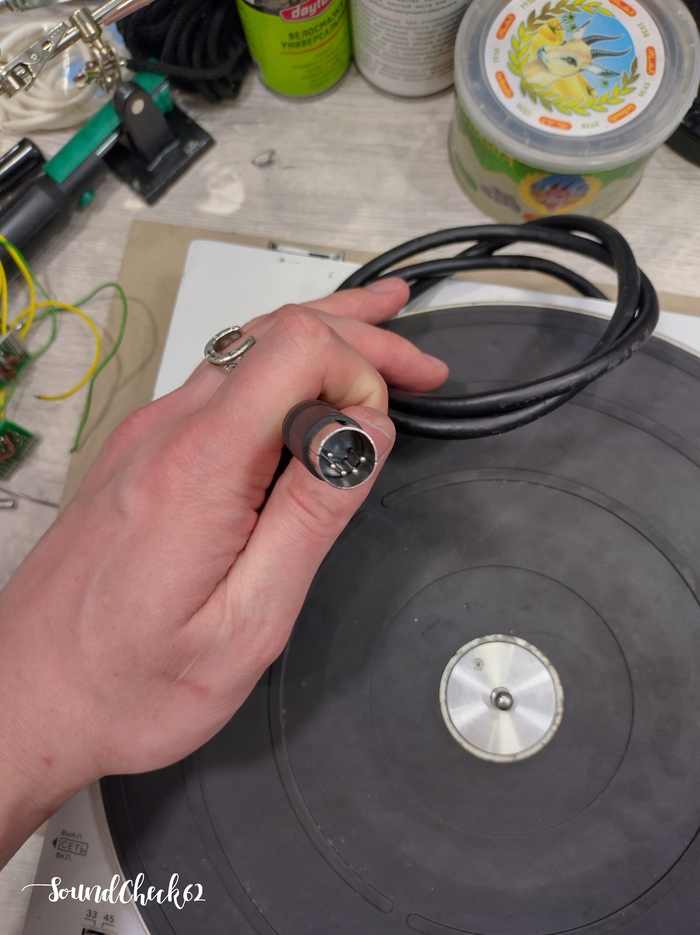

Сделали межблочный кабель

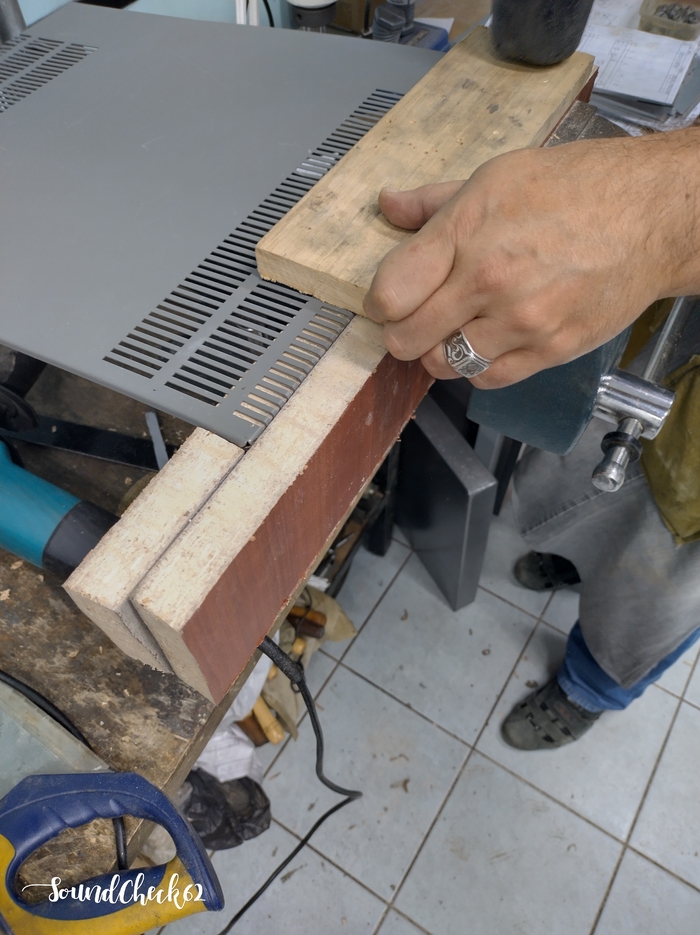

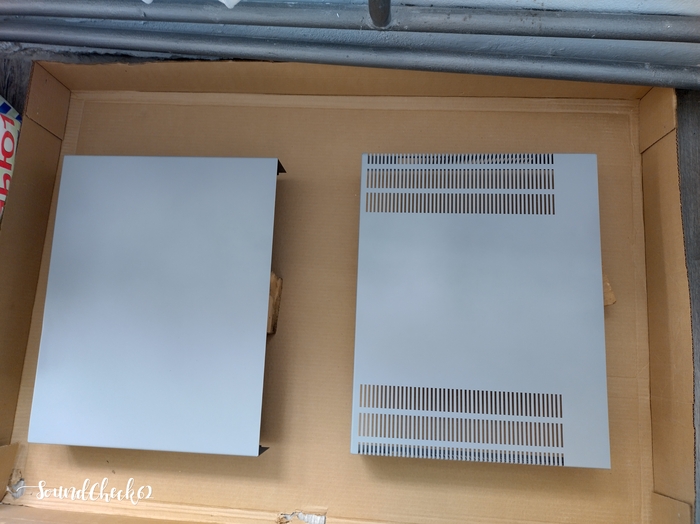

Выпрямили и покрасили крышки

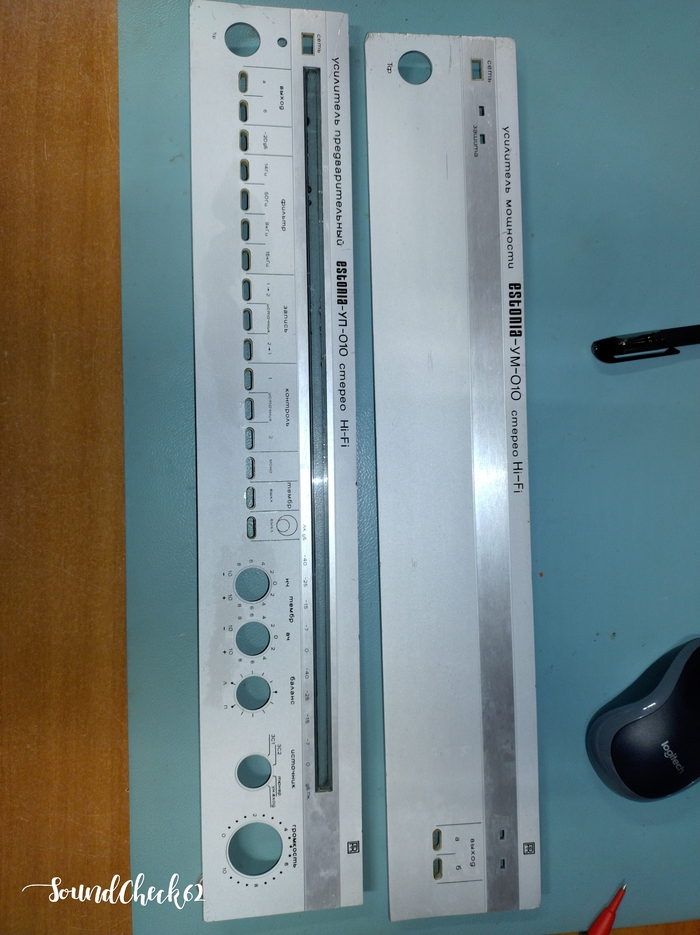

Шаманили с панелями

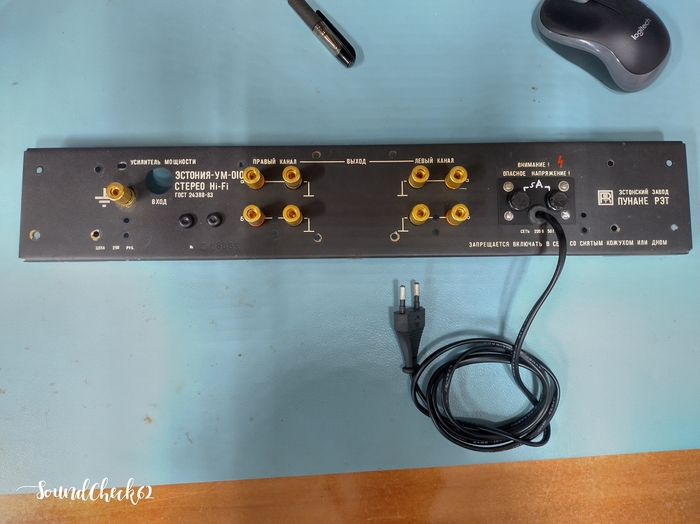

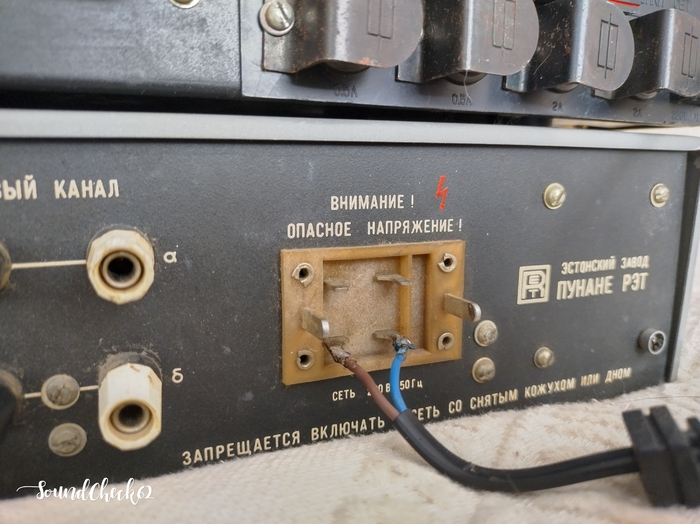

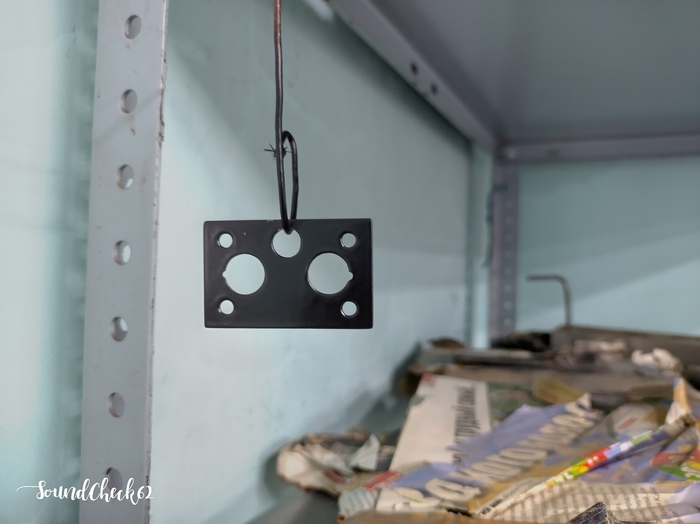

Новую сделали заглушку для шнура питания и держателей предохранителей

Новые кнопки

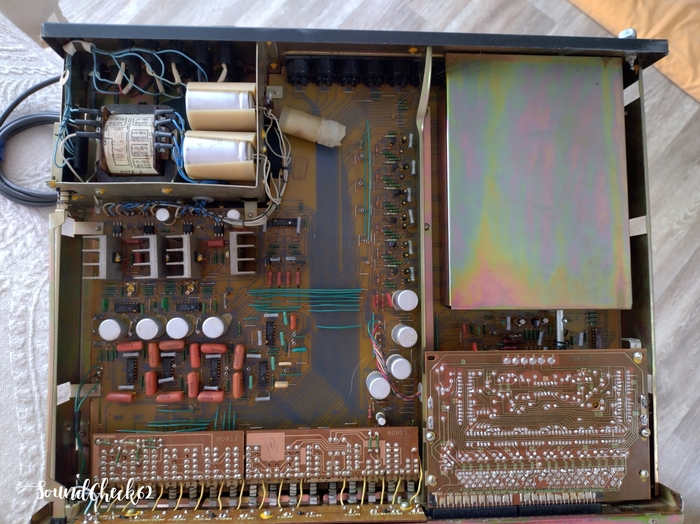

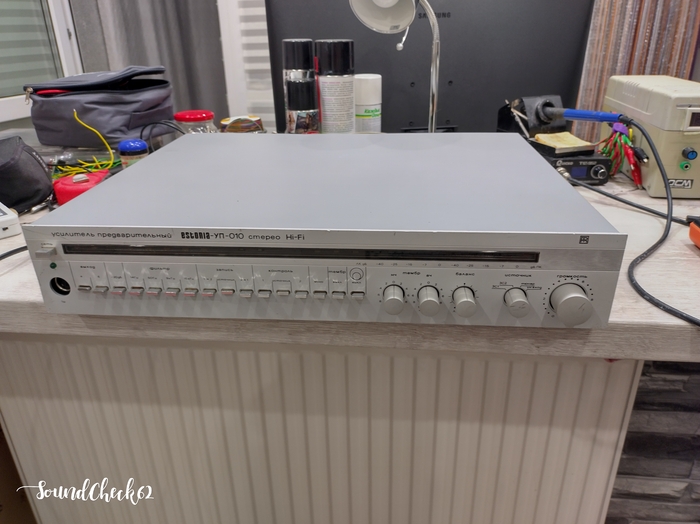

Замена электролитов в УП-010 и проверка.

Обратите внимание, синус чистый

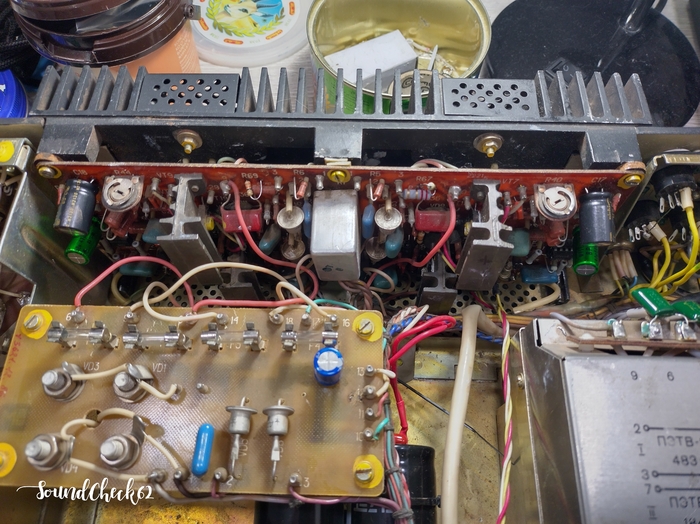

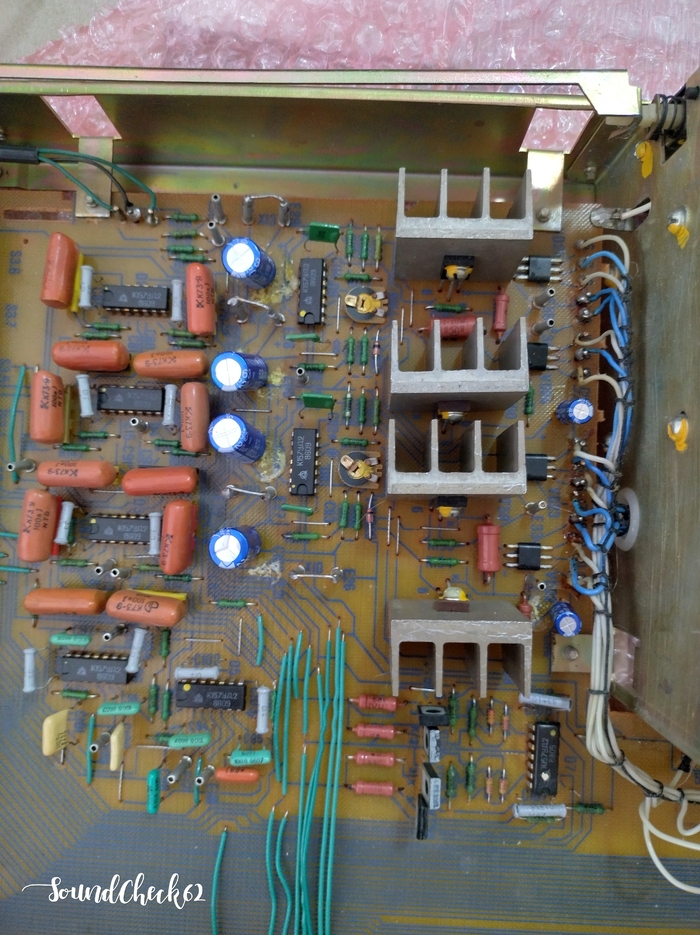

Потом настройка усилителя мощности) вот, например, токи

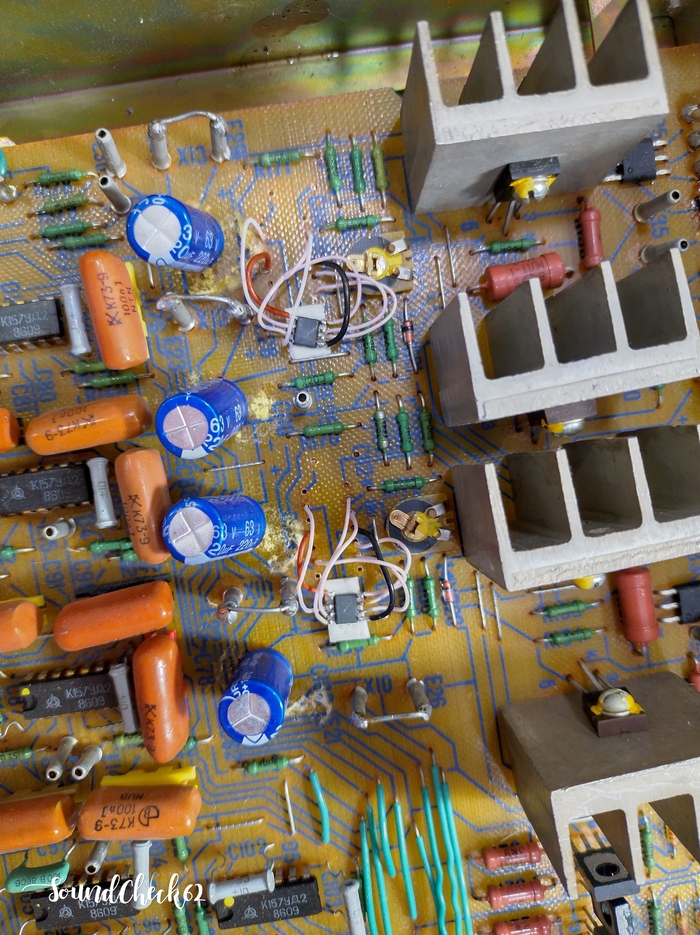

Вчера я счастливый собрал это всё, включил, собрался записывать видео, а у меня писк на 971 Гц... Вот незадача. Писк идёт с предварительного усилителя. Причём его уровень 20 мВ в амплитуде. А на выходе УМ уже около вольта. Слышно сильно... Еле разглядел. Причина ясна, возбуждаются УД2. Вроде не март, чего они... Только их в этом устройстве 18 шт... И как искать?) Путём анализа неисправности с применением метода научного тыка в схему принято решение заменить два по питанию Д8 и Д9) Можно, конечно добавить ёмкость в коррекцию. А зачем? Через год опять загудит. Помните, паучка из поста с электроникой?) будет ещё два)

Надо развести плату под 8ми ножный соик, чтоб вставал в дип14 под цоколёвку УД2...

В общем, повезло) писк пропал

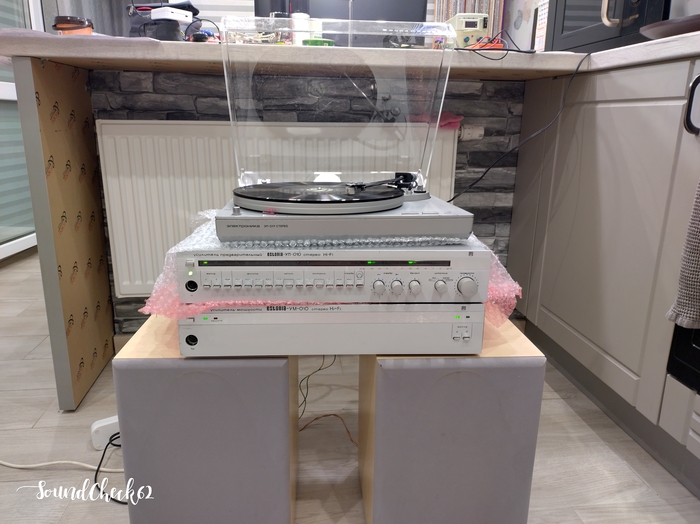

В итоге так:

И видео снова длинное

Не надоели ещё проигрыватели? Про Арктур писать?

Привет)

Купил я как-то давно это чудо недорого. Без иглы, без стеклянной крышки и, в принципе, нерабочую)

Начал конечно с крышки) заказал новую

Потом купил иглу)

Включил. А он крутит в обратном направлении сразу прям) вот незадача

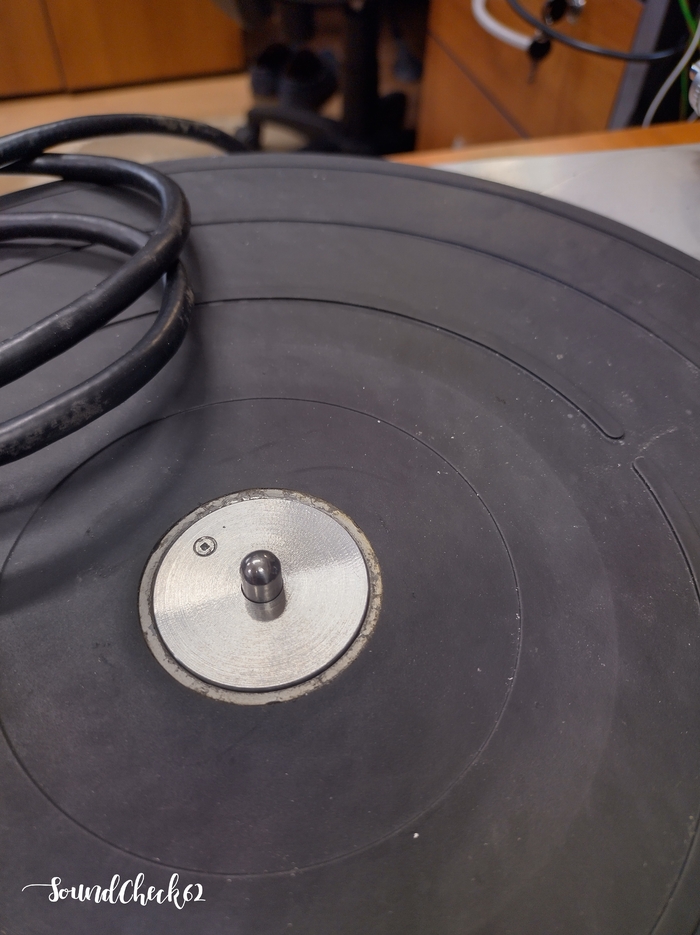

Чиним, что поделать) меняем операционник на новый

Получилось)

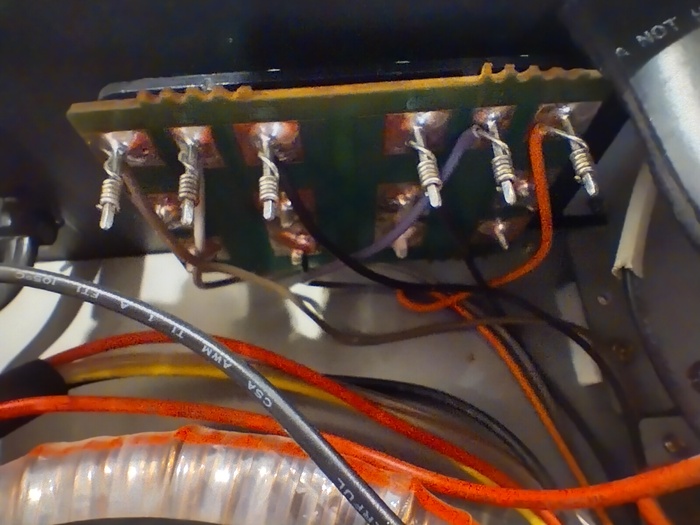

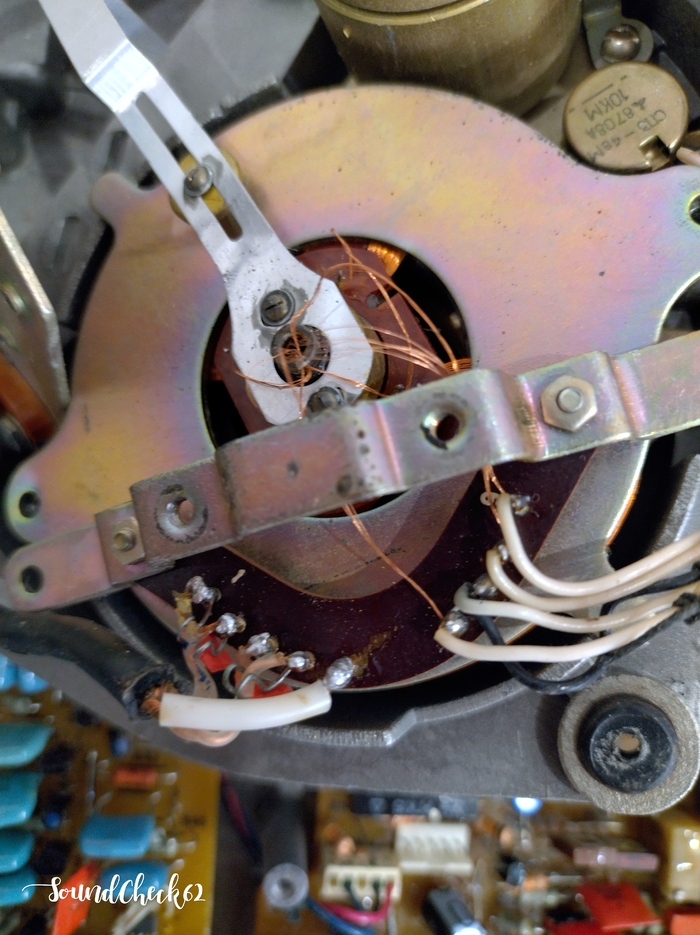

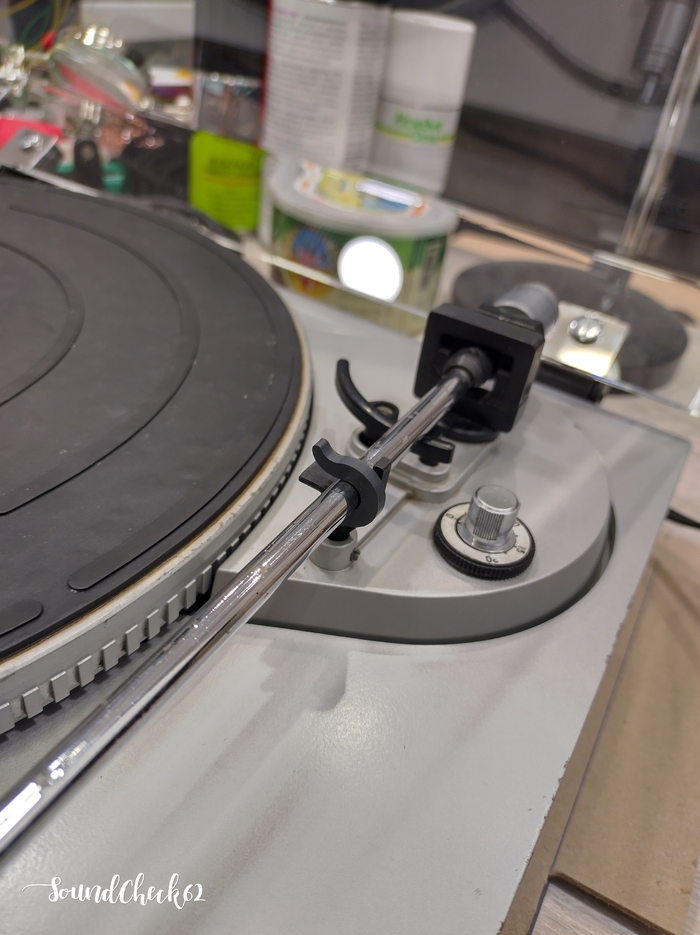

Дальше выяснилось, что не работает перемещение тонарма. Трансформатор гудит, но не перемещает. Да он рукой не двигался... Всё потому что, туда лазили и обмотки трутся о дно. Первый раз такое вижу... Ломастеры)

К новому стеклу новые держатели

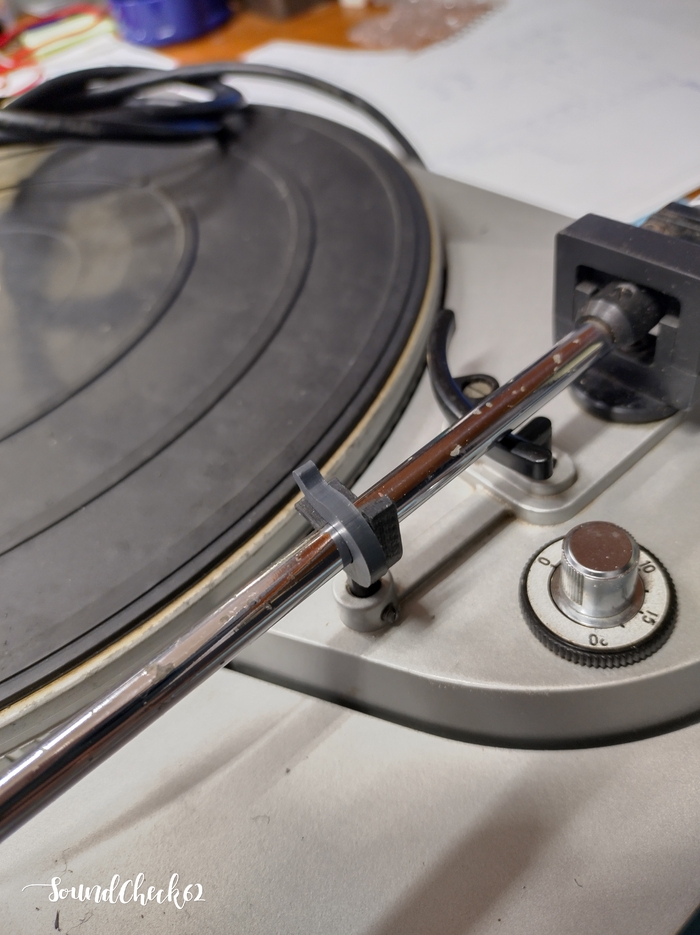

И новая защёлка тонарма

Настроили перемещение тонарма

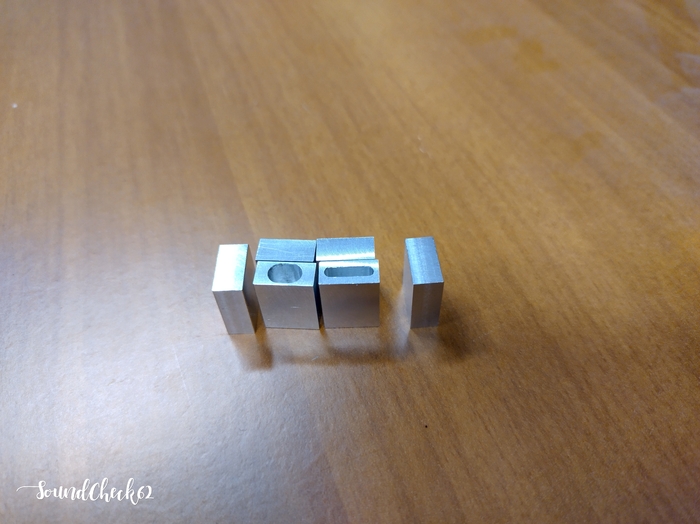

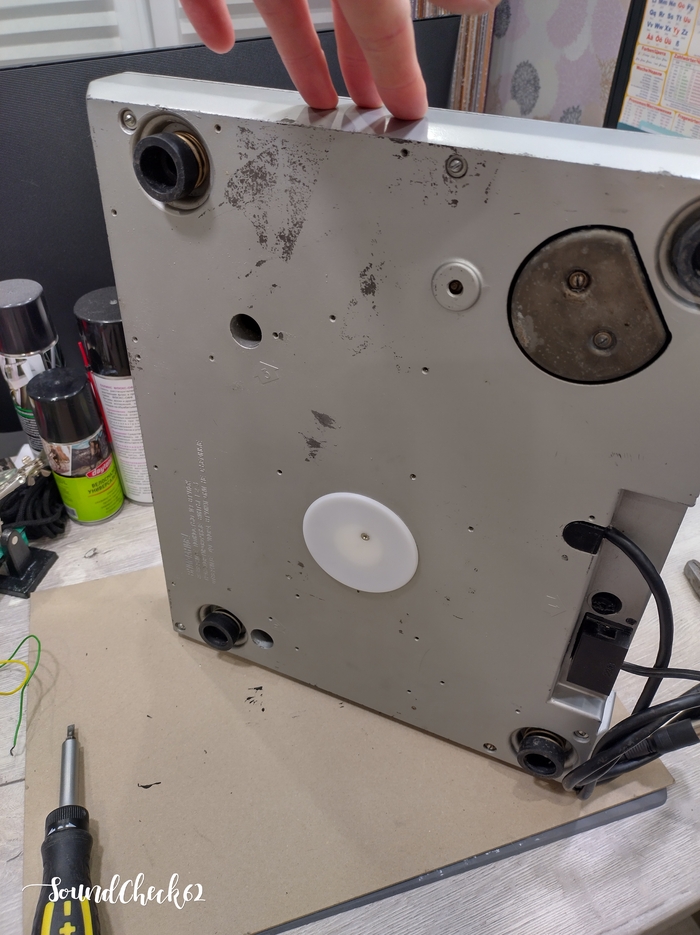

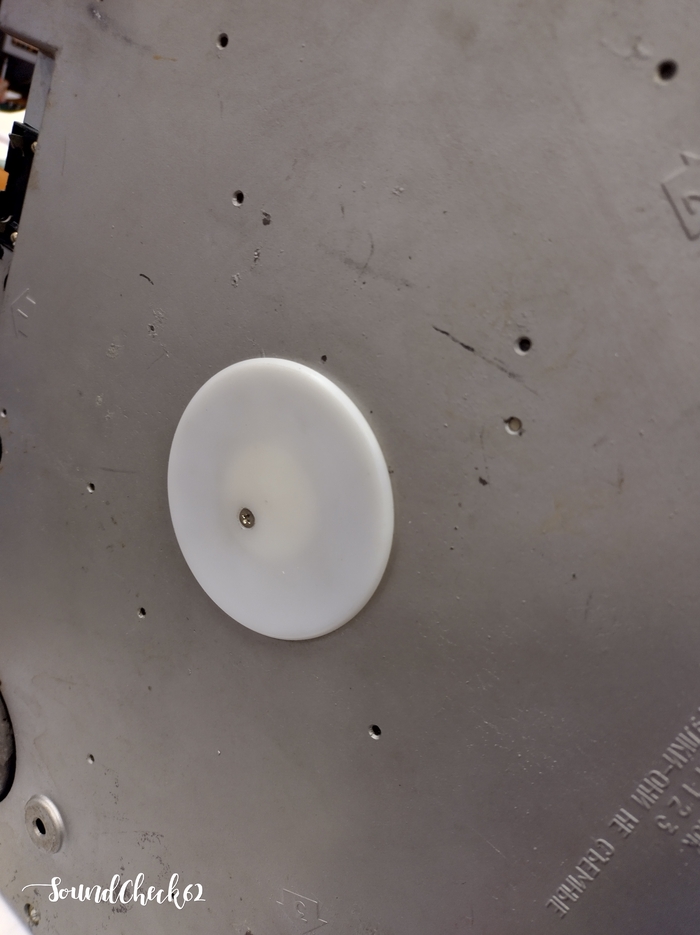

Делаем недостающие заглушки из капролона и алюминия

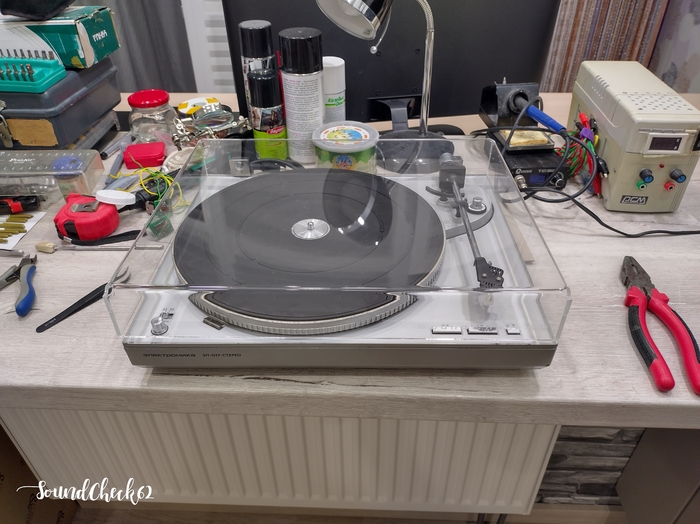

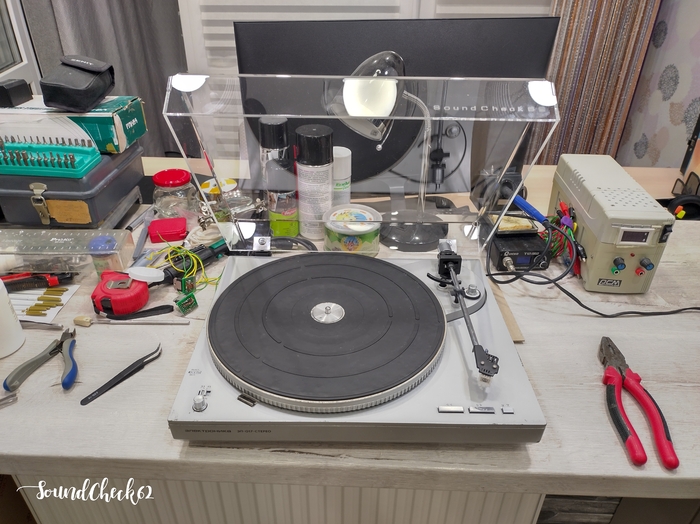

Ну вот что получилось

Классно, мне нравится) по периметру, где стекло закрывается краска слезла. И на углах(( Но тут ничего не сделаешь...

А вот так в итоге работает. Скоро закончу с Эстонией и будет музыка с этой вертушки через предварительный усилитель и на УМ, если её не купят раньше)

До новых встреч!)

Видео опять не прогрузилось, поэтому ВК...

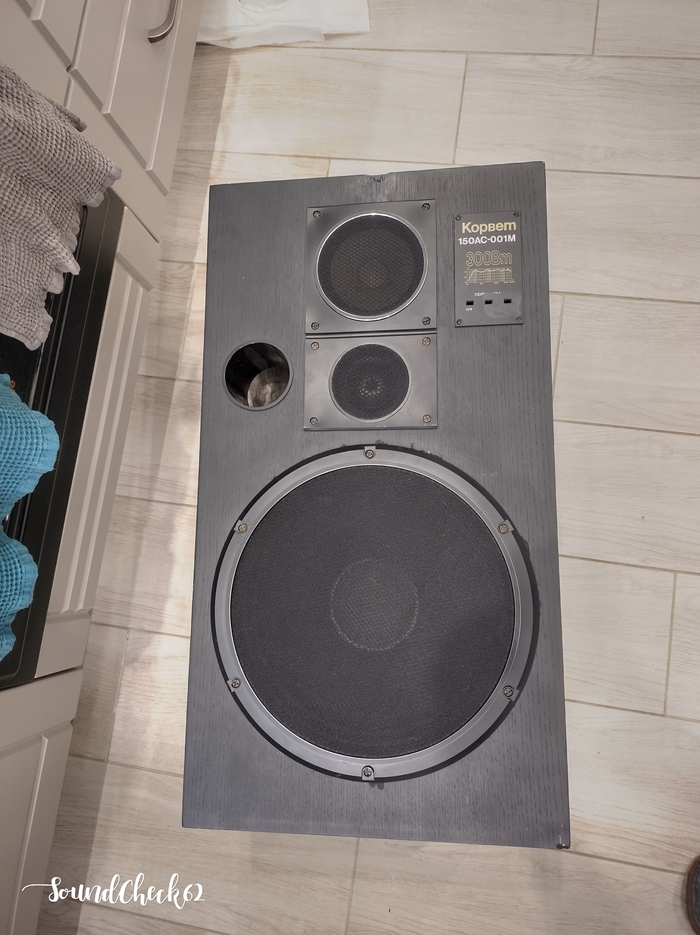

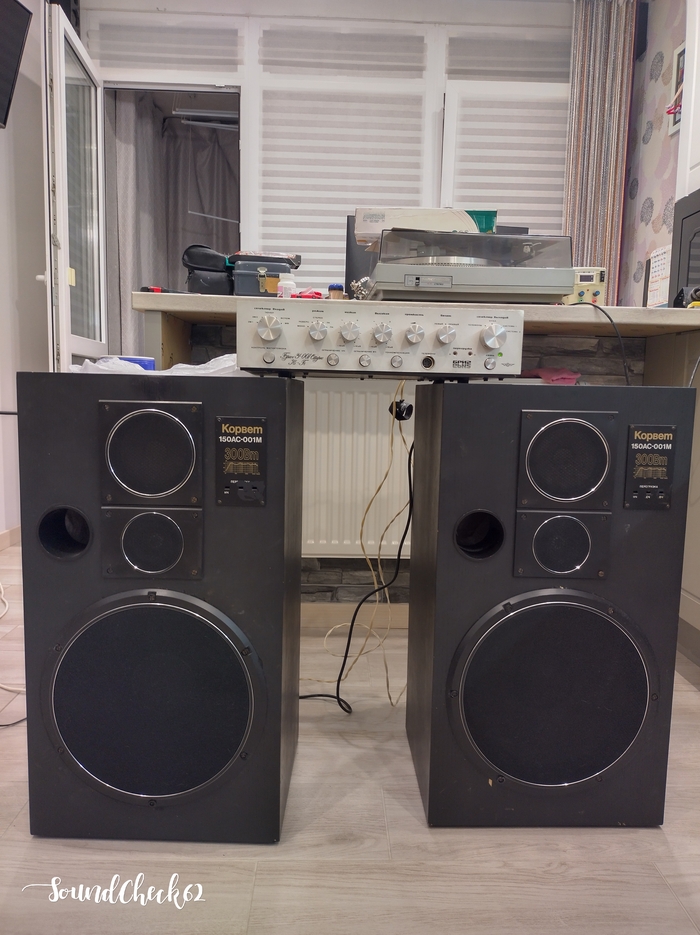

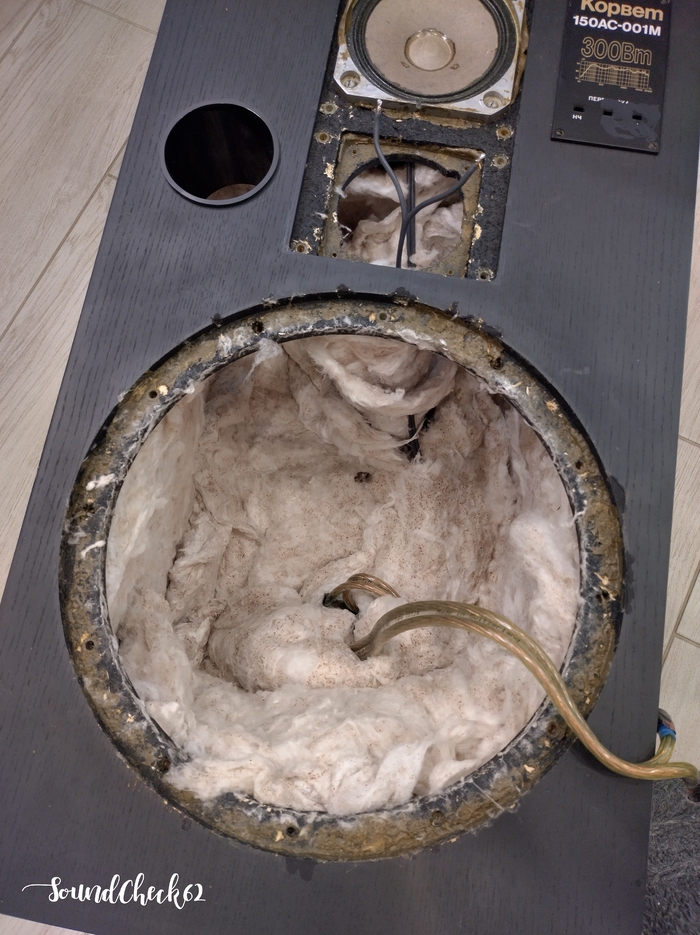

Привет) пришли колоночки с Бригом) про усилитель уже писал, теперь время рассказать о Корветах)

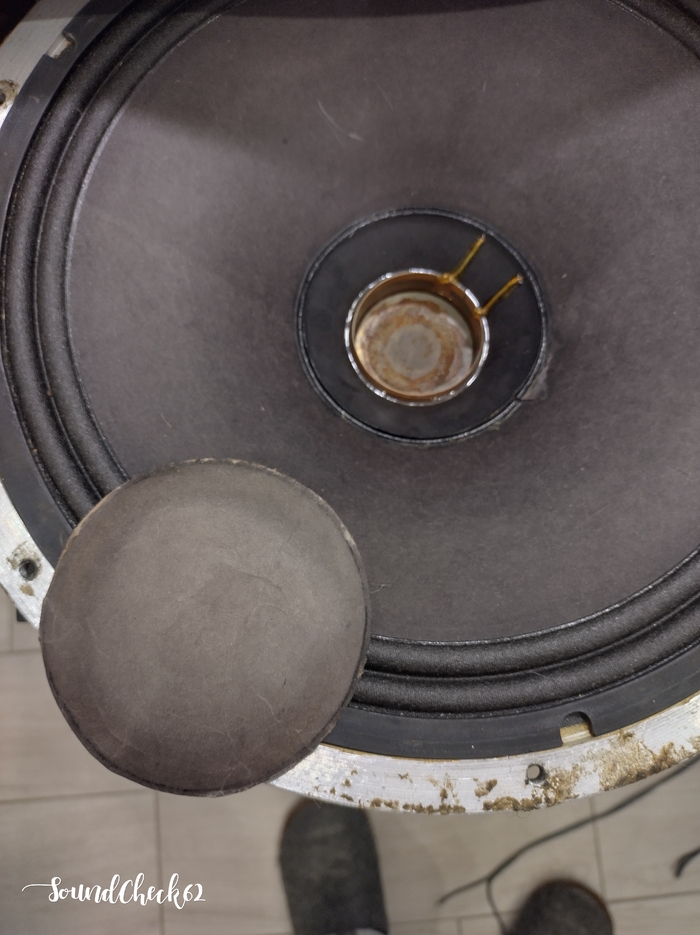

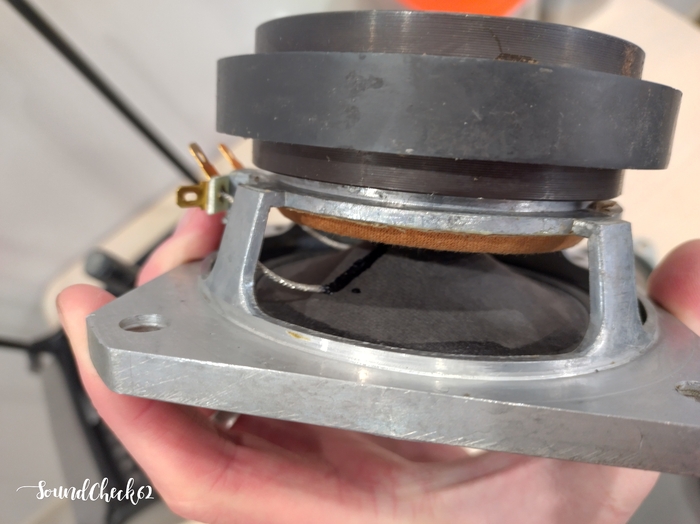

В принципе, норм. Не играет одна пищалка, колпак погнут. Выпрямляет колпак:

Получилось почти незаметно)

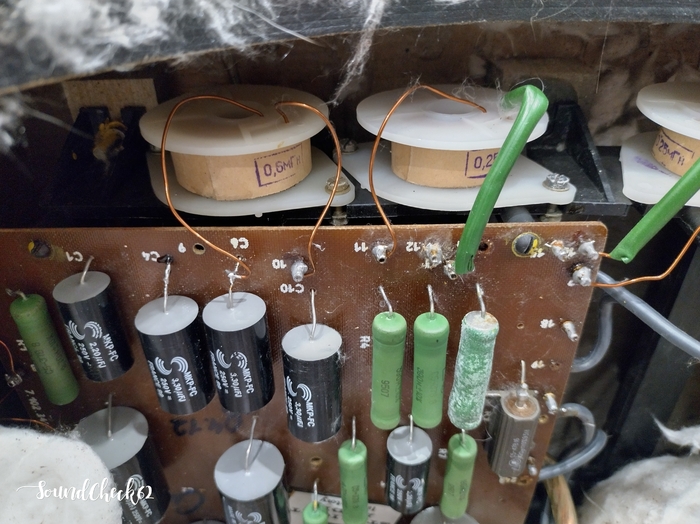

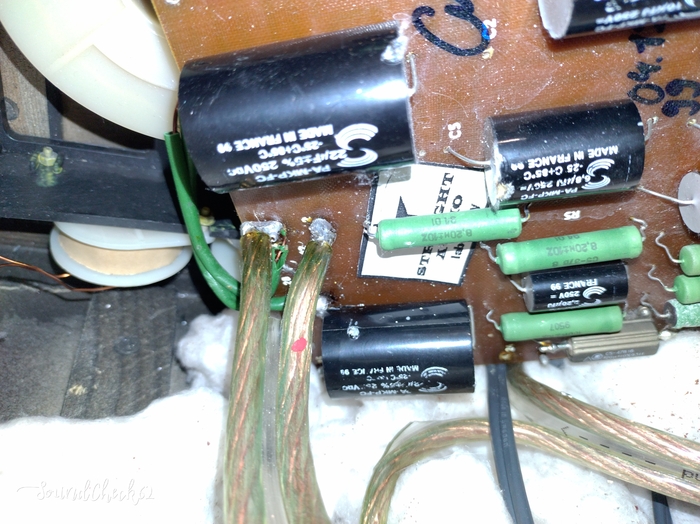

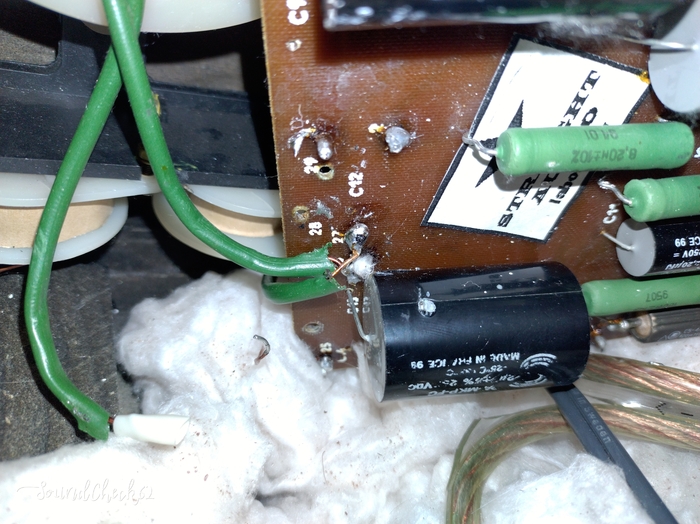

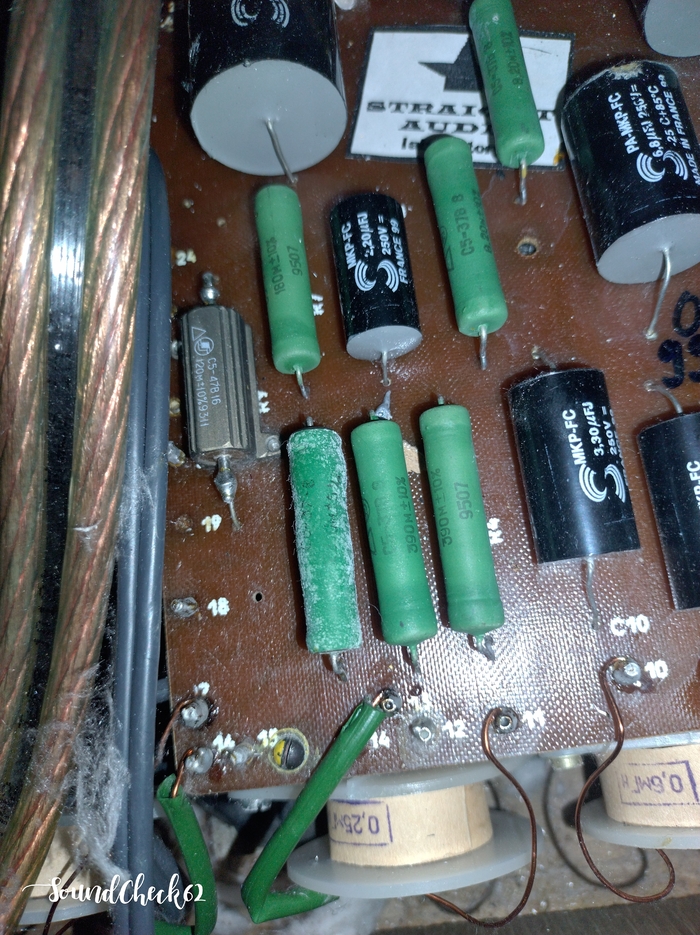

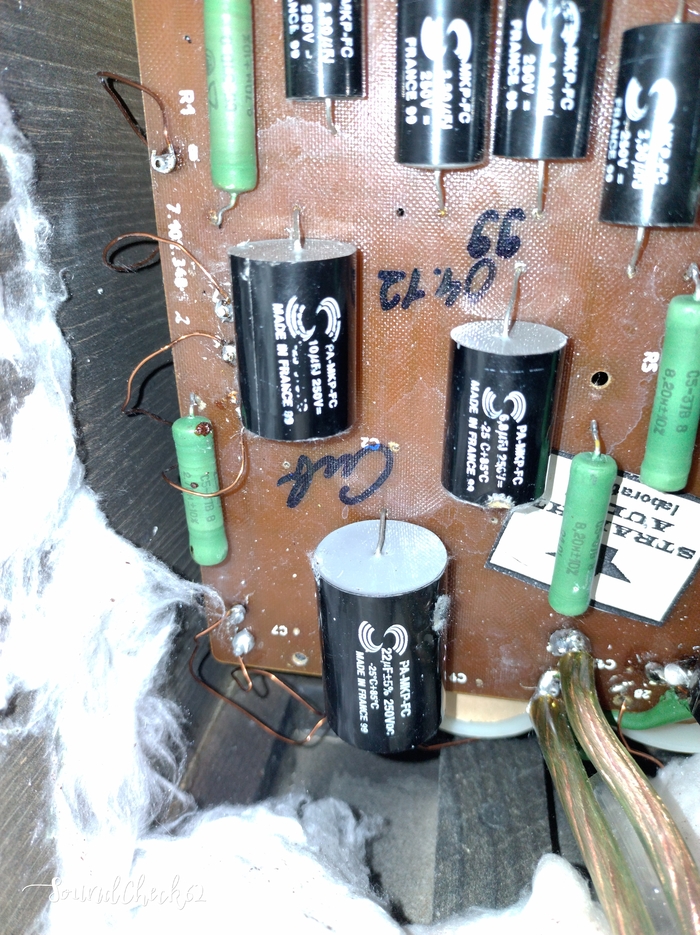

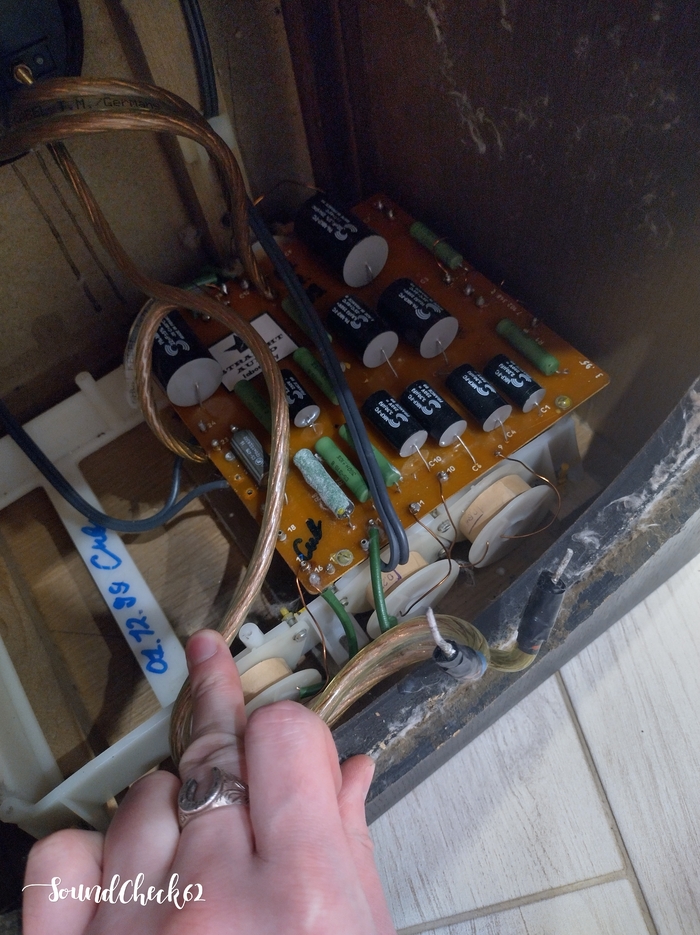

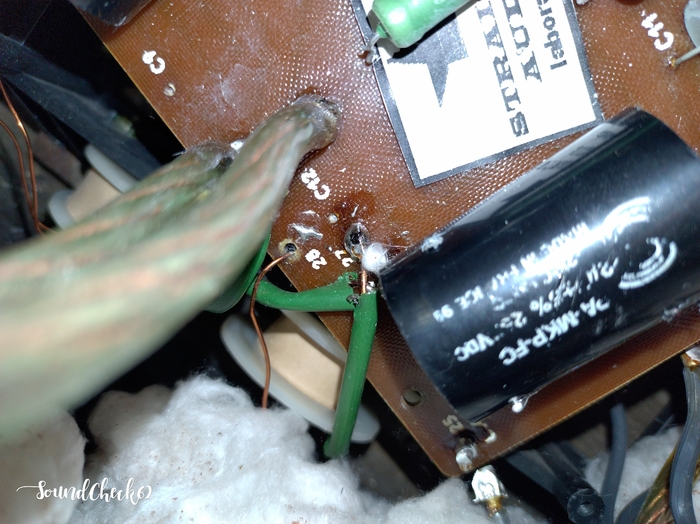

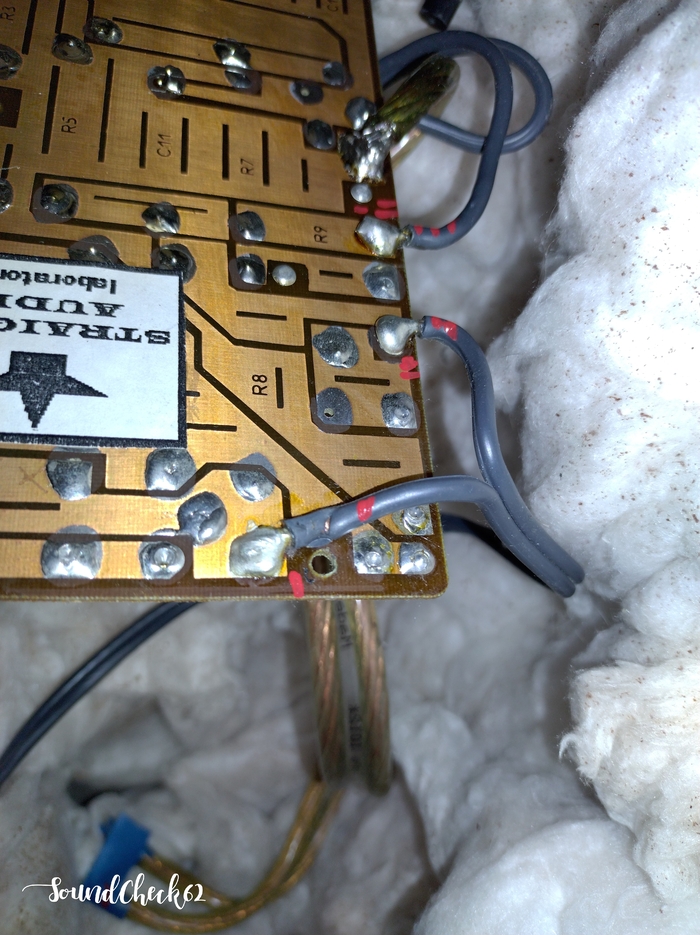

При проверке пищалки выяснилось, что дело не в ней, а в фильтре. Кстати, там уже ковырялись. Заменили конденсаторы и убрали плату защиты. Нахрен не нужна) рвём подвесы, жжём катушки)))

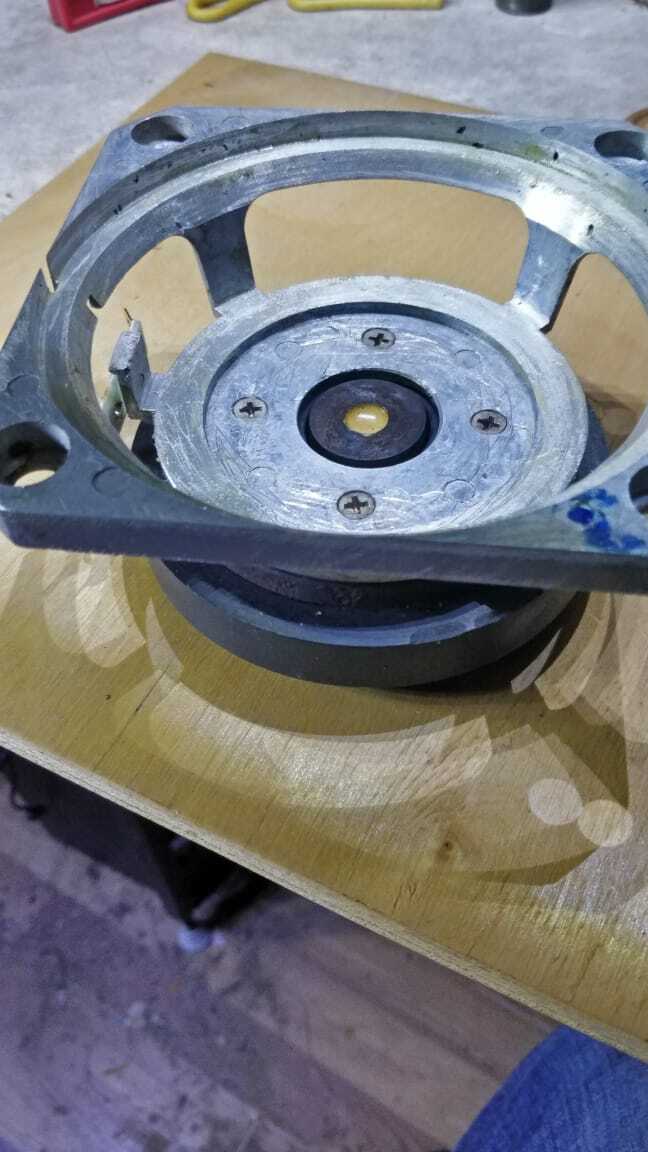

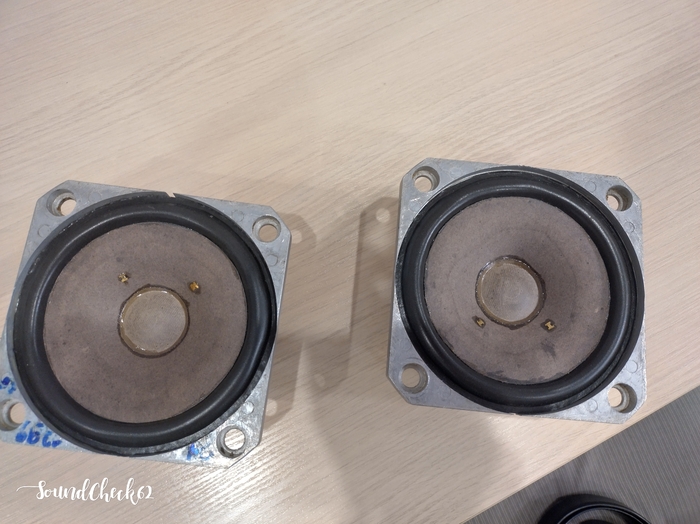

После сборки и проверки слышим, что сч динамики не гудят на положенном синусе. Ещё и хрипят. Мастера замазали подвесы БФом))) Чиним:

Приводим в порядок вату. Не выкидывать же)

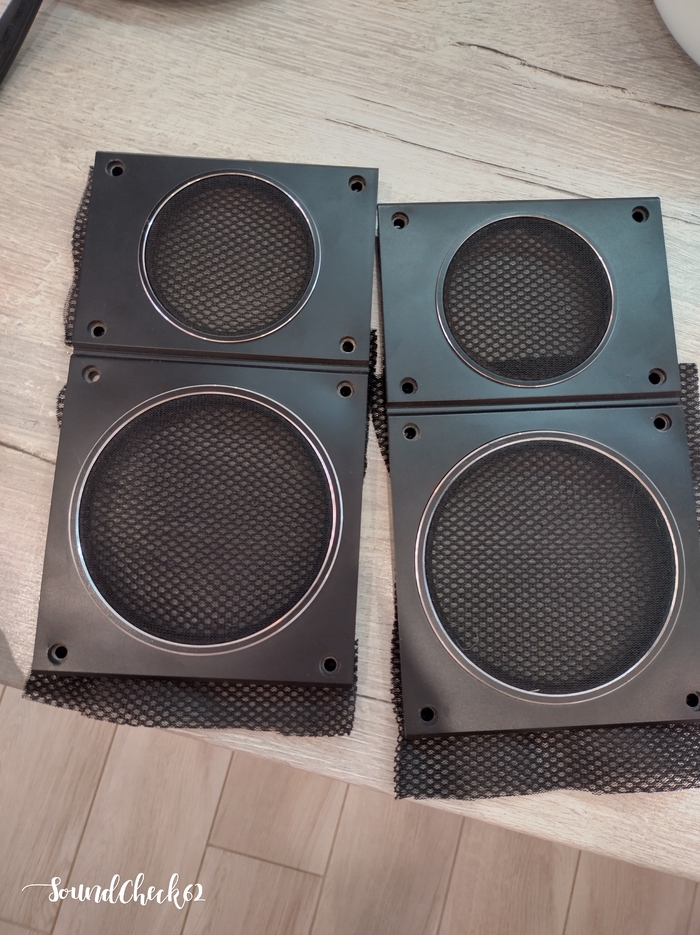

Делаем защиту от пальчиков детских

Собираем и слушаем)

В видео, кстати почти законченная электроника 017, про которую скоро тоже будет здесь) и её можно будет купить. В конце Арктур, который скорость не держит) следующий пациент!)

Спасибо, у меня пока всё. До встречи)

Извините за видео ВК, но сюда не грузит. Размер большой (((

Здравствуйте.

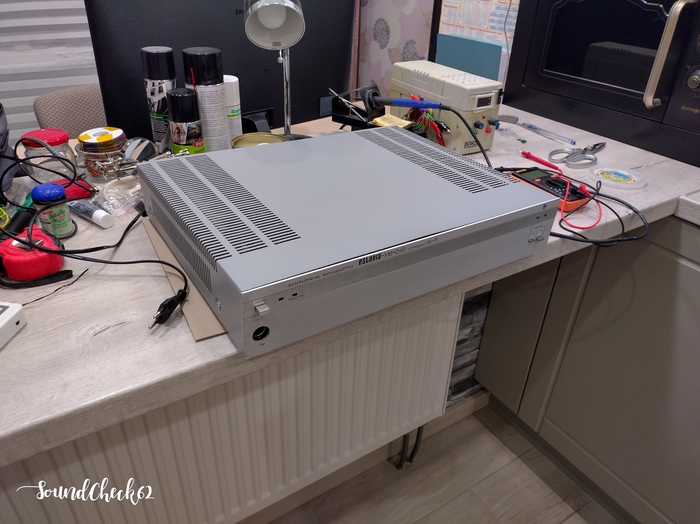

Принесли вот такую штуку

Вот с такими штуками

Колонки пока не готовы, о них позже)

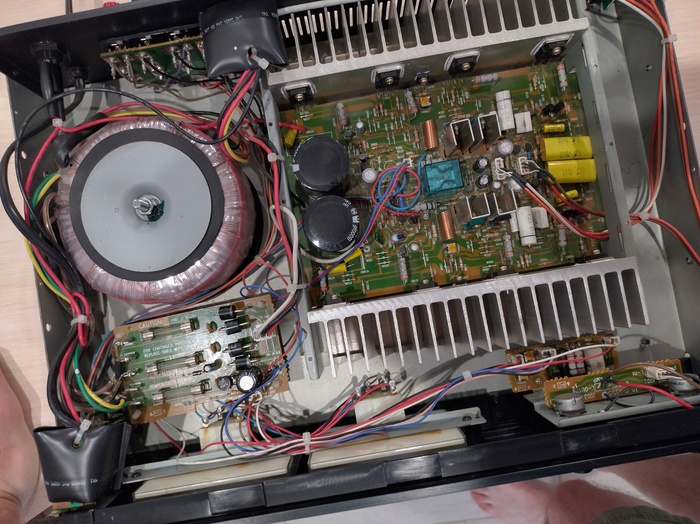

Усилитель работает, только хрипит регулятор громкости. А также при увеличении этой самой громкости лезет сильный фон 100 Гц. Печаль беда.. Разбираем, смотрим

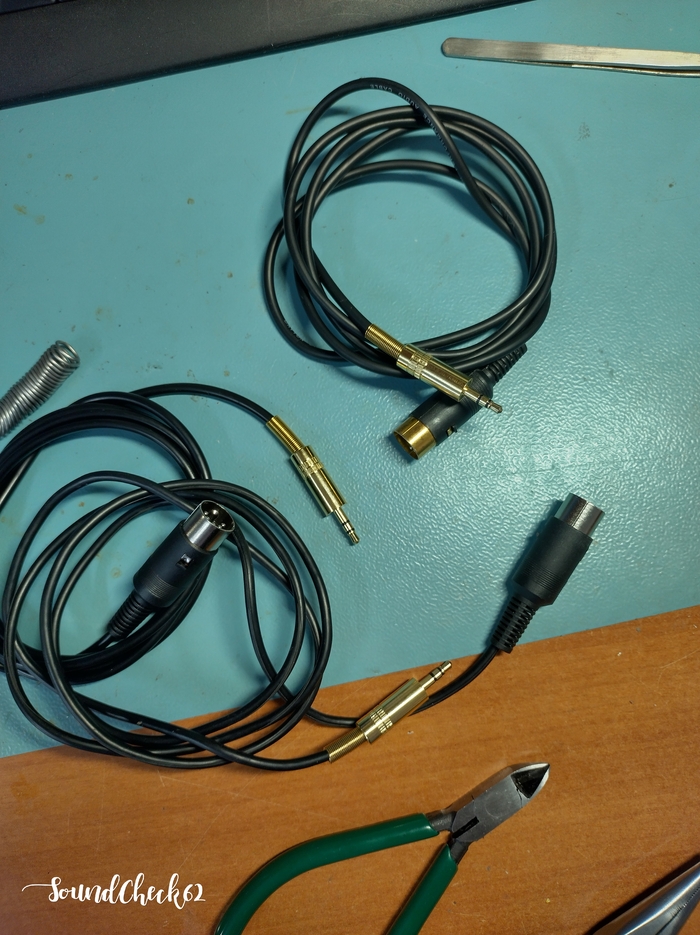

С усилителем пришли 3 нерабочих кабеля. Делаем

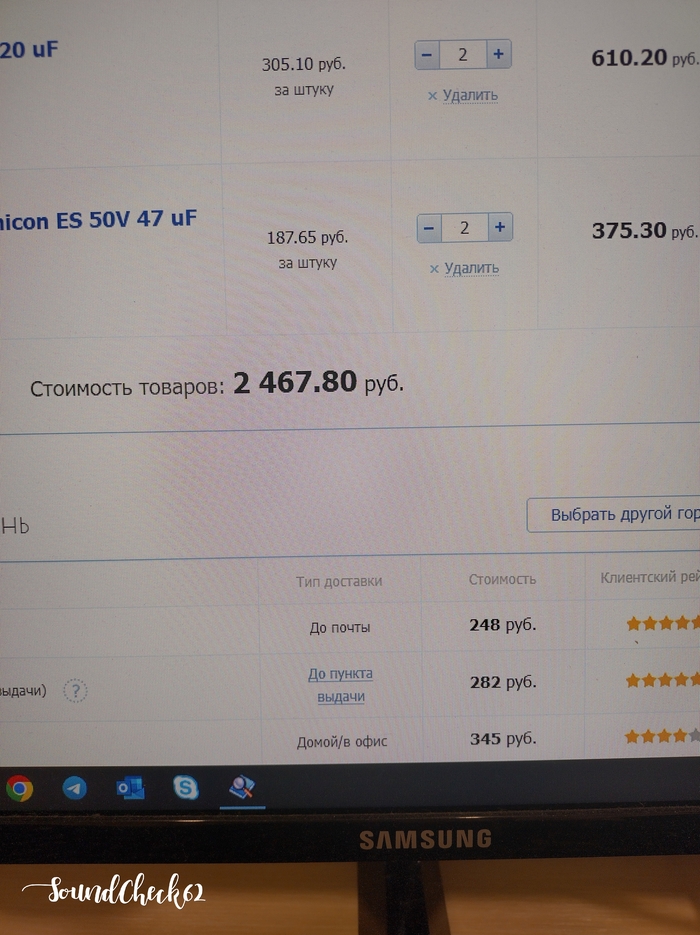

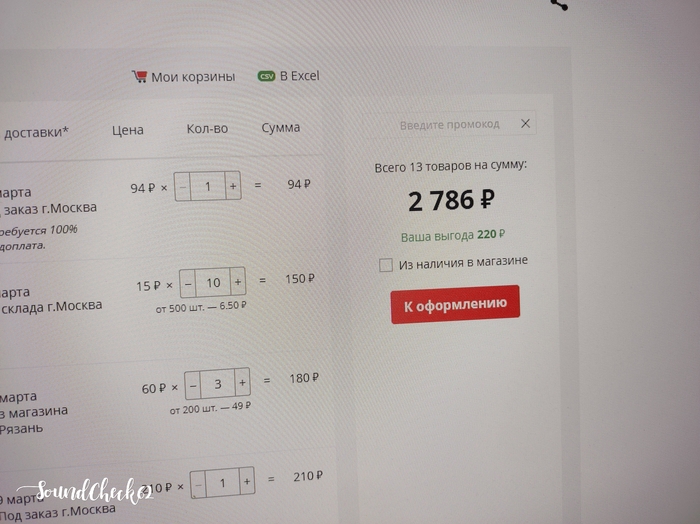

Ценники комплектующих, если кому интересно.

Не хило так, правда?)

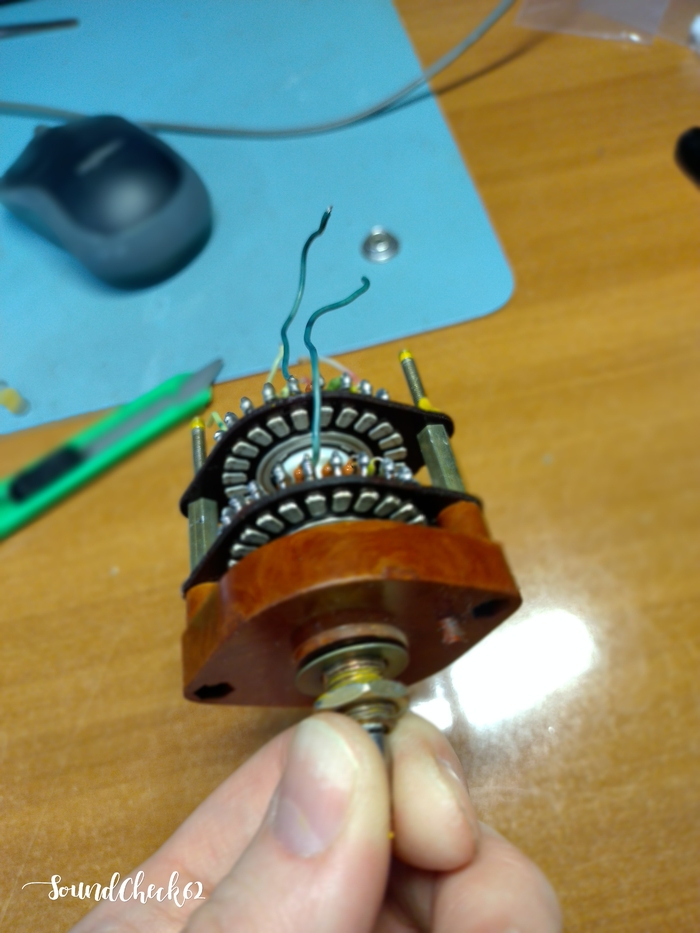

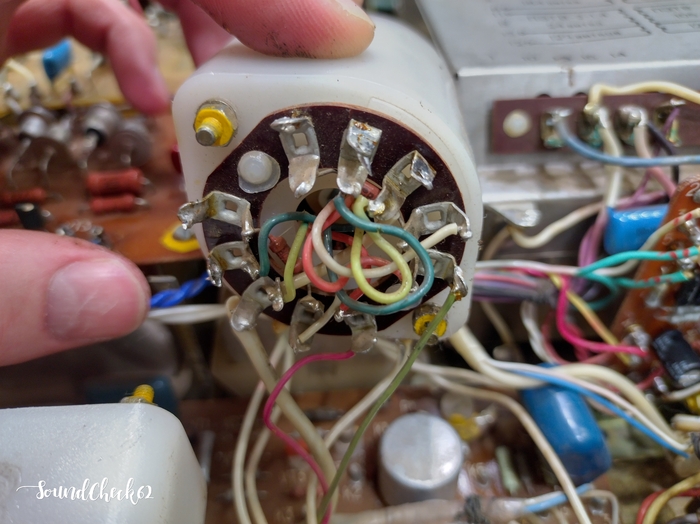

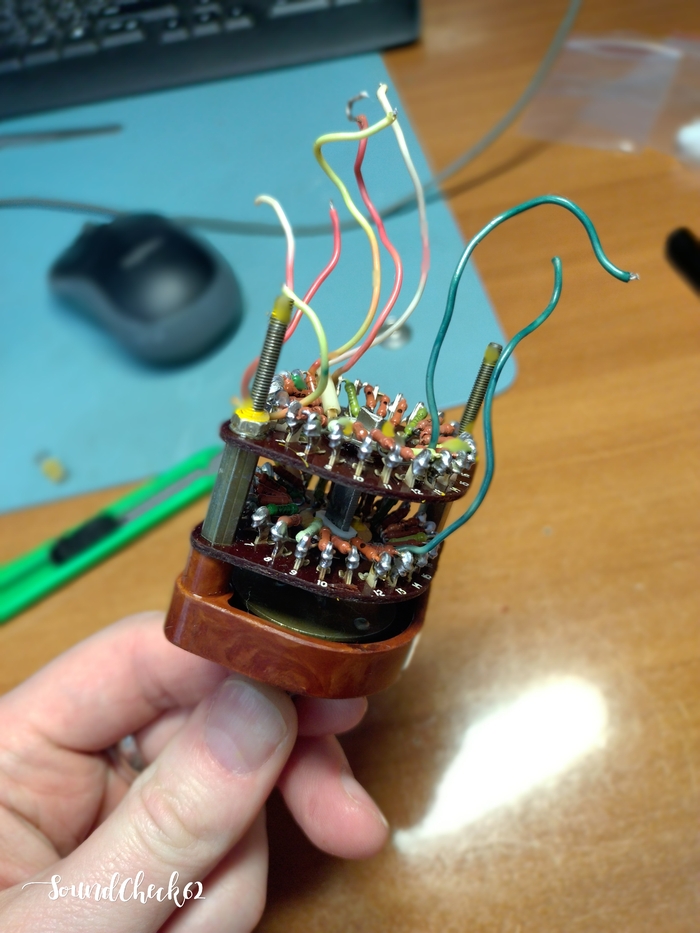

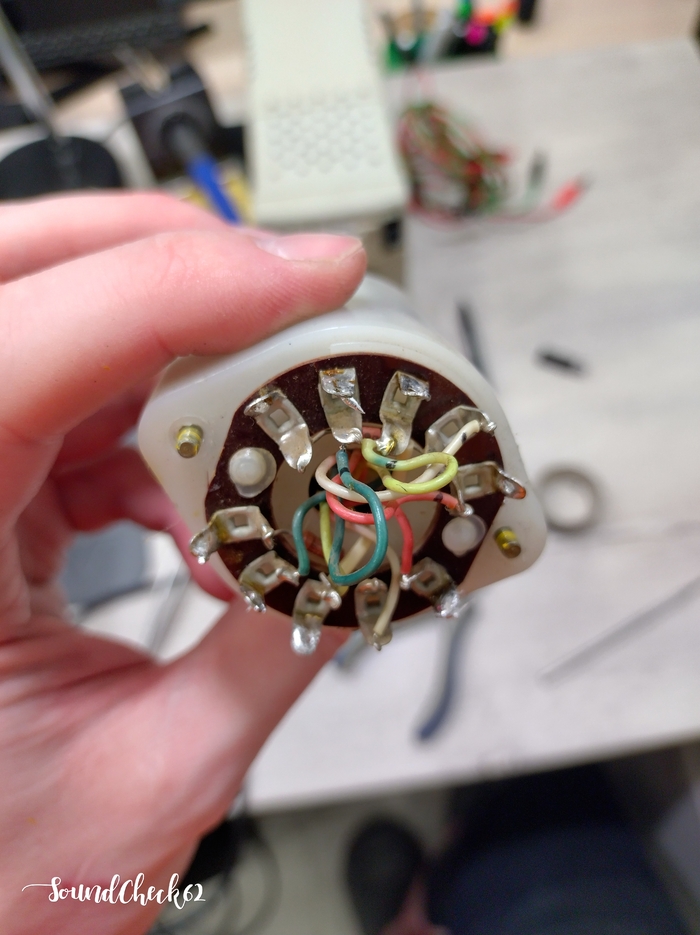

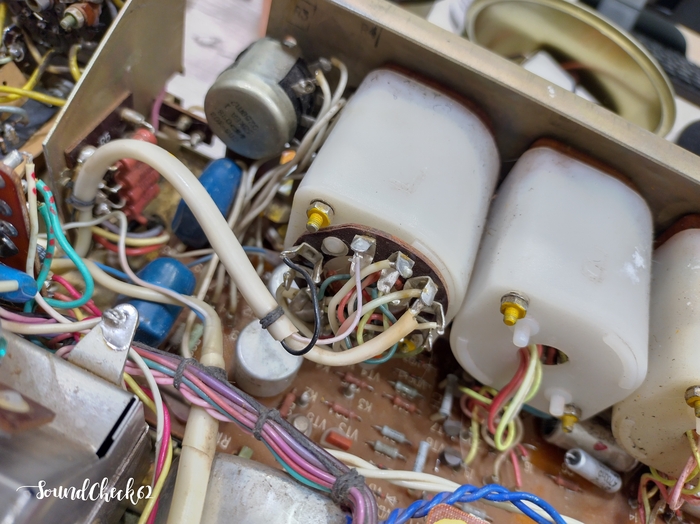

Пока едет комплектация, разбираем громкость

Чистим и собираем.

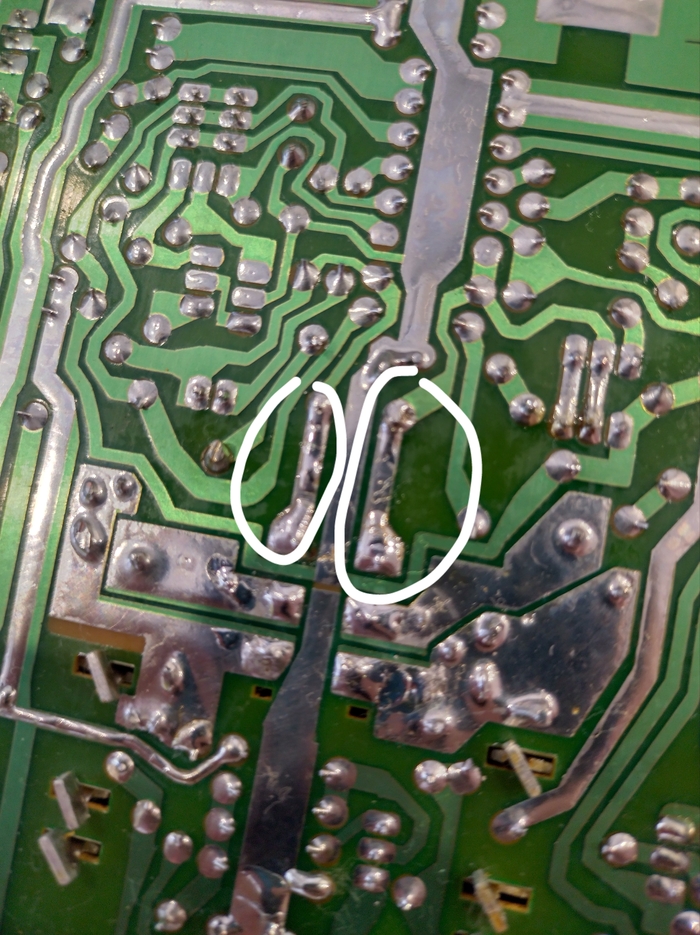

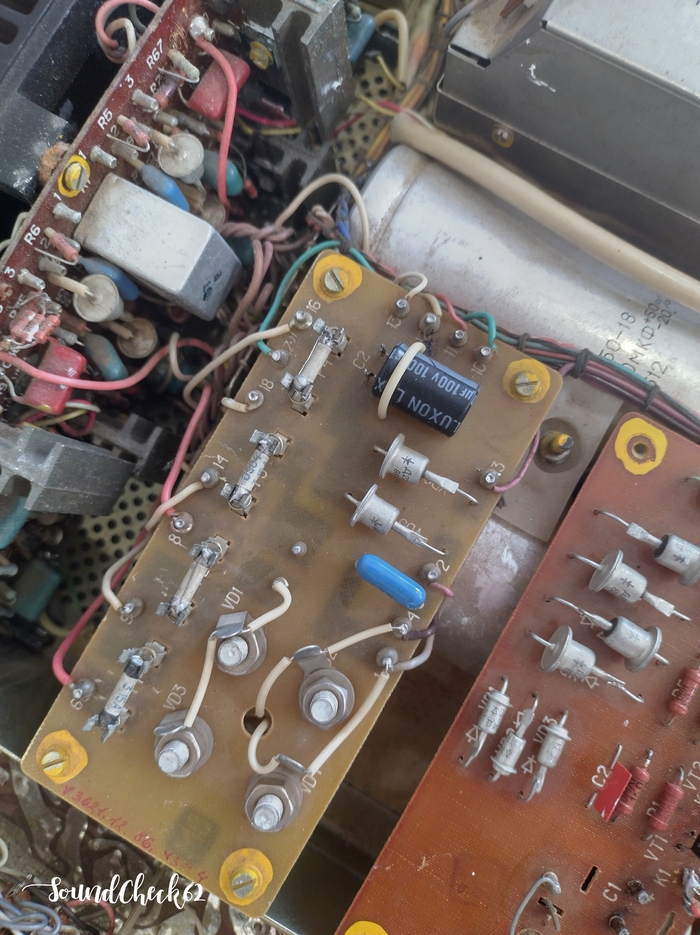

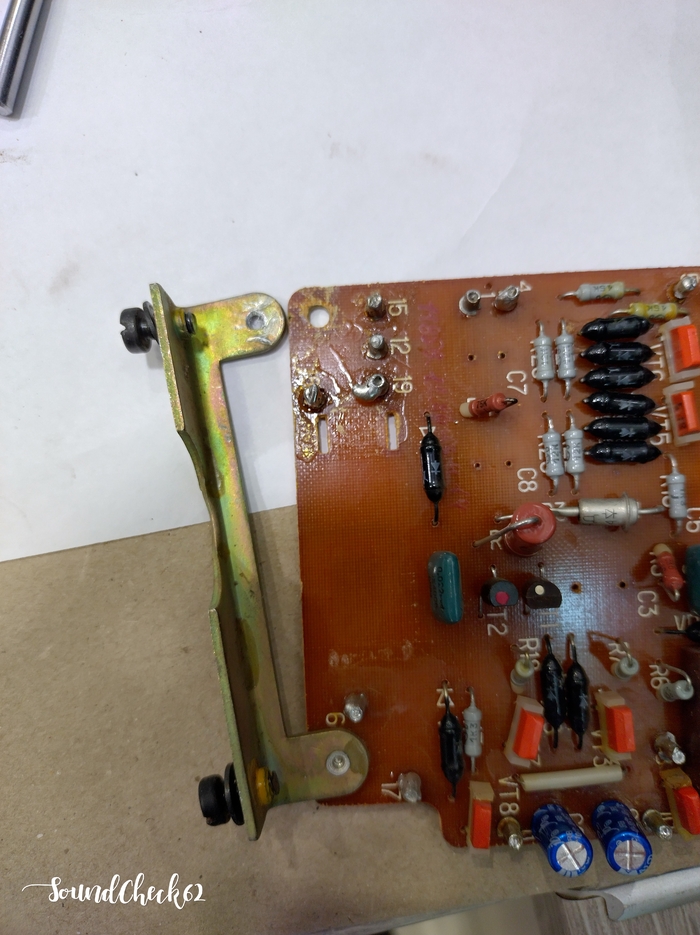

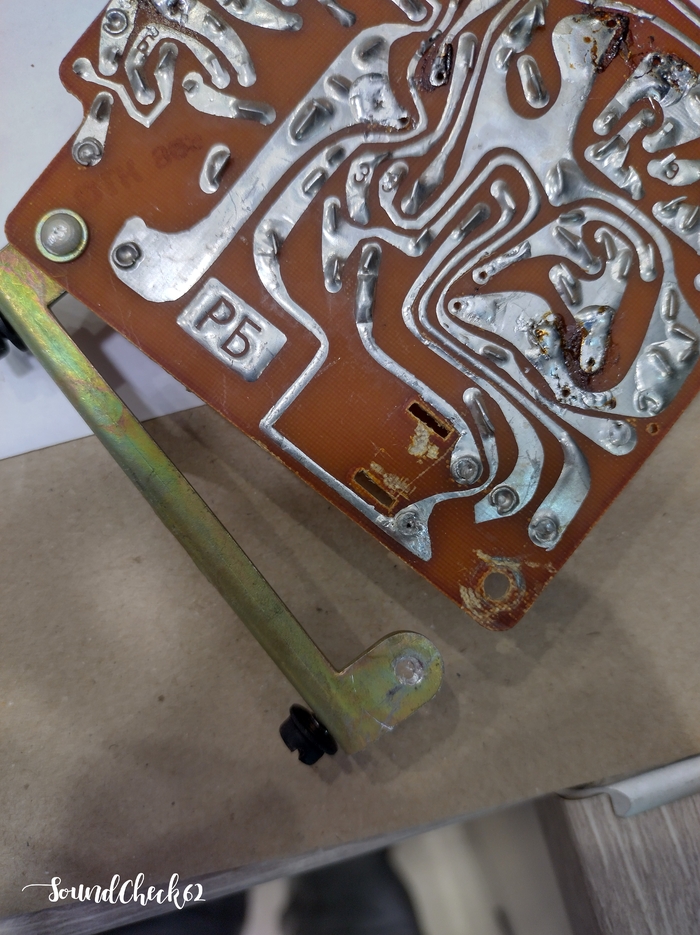

Видим, что плата защиты сорвалась с заклёпок)

Рассверливаем, закручиваем винтами.

Вот и ништяк приехали

Это столько стоит... Я был немного в шоке, если честно ((

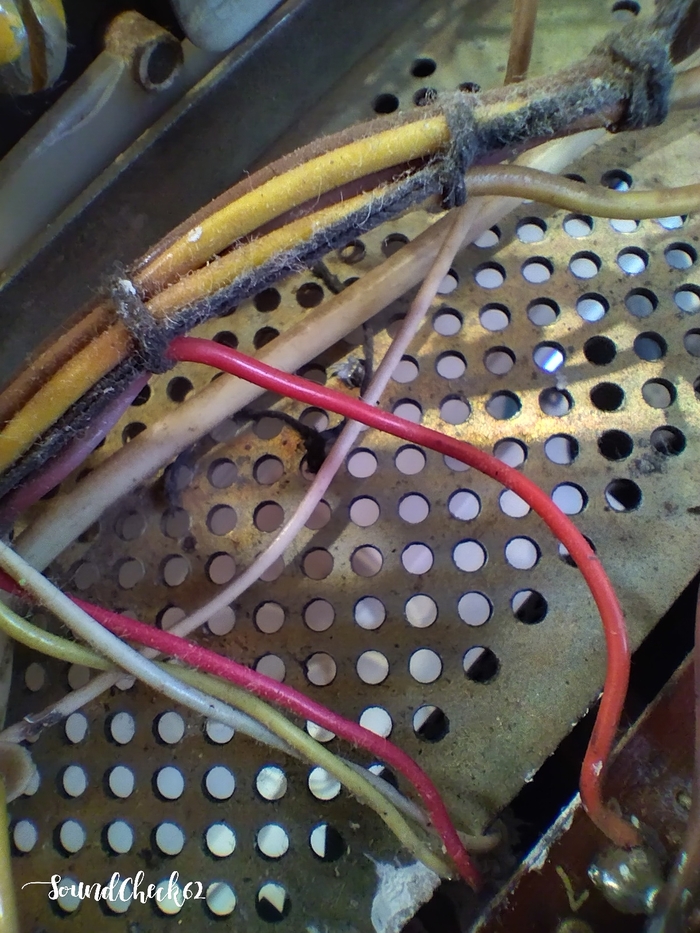

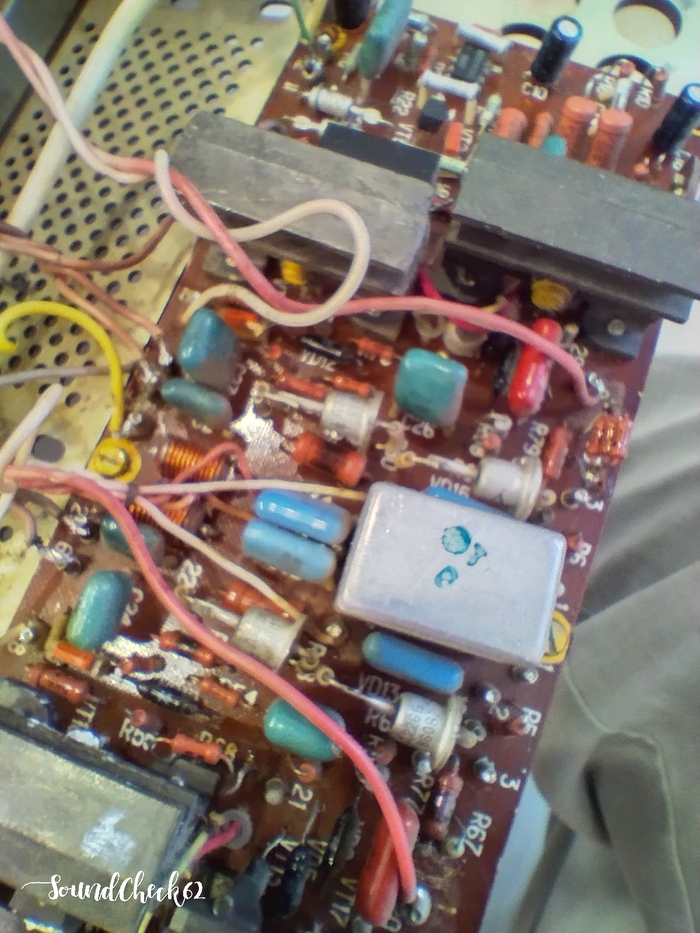

Дальше монотонная замена всего, что испортилось, перегрелась, окислилось

Проверяем работу системы защиты

Ну и на звуке. Сначала показываю, что без сигнала нет шума 100 Гц на макс громкости, а потом крутим все ручки, какие можем)

Простите за ссыль ВК, но видео тяжелее 500 метров.

Собираем. Убираем, ждём, когда будет готова акустическая система)

До новых встреч)

Ой, забыл совсем... Синусы 100 Гц и 20 кГц
