15

Океан-214 по новой методике⁠⁠

Здравствуйте. Появилась в моём распоряжении новая методика. Как утверждает автор, легко и результат супер.

Перестроили один приёмник по ней, не получилось. Первый блин комом... Сделали по-старинке. Норм)

Встретил товарища, которому на рынке перестроили приёмник. Говорит, дома хорошо, в гараже плохо. Давай попробуем новую методику на моём океане. Ну давай, чего терять, кроме времени. Да и отработать нужно. В первый раз не получилось...

Вот начальные диапазон и уровень сигнала. Стрелка не ходит, 95 МГц в начале шкалы...

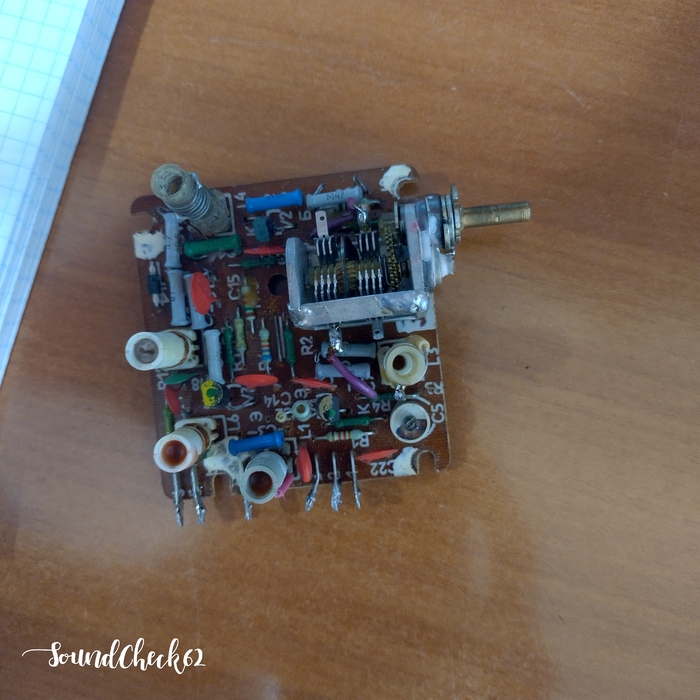

Вскрываем. Перекопан узел УКВ. И в пч залезли...

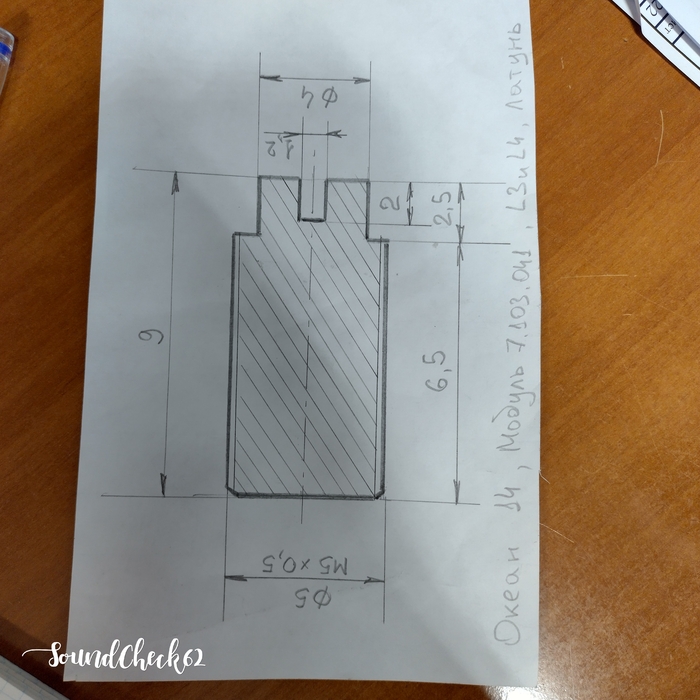

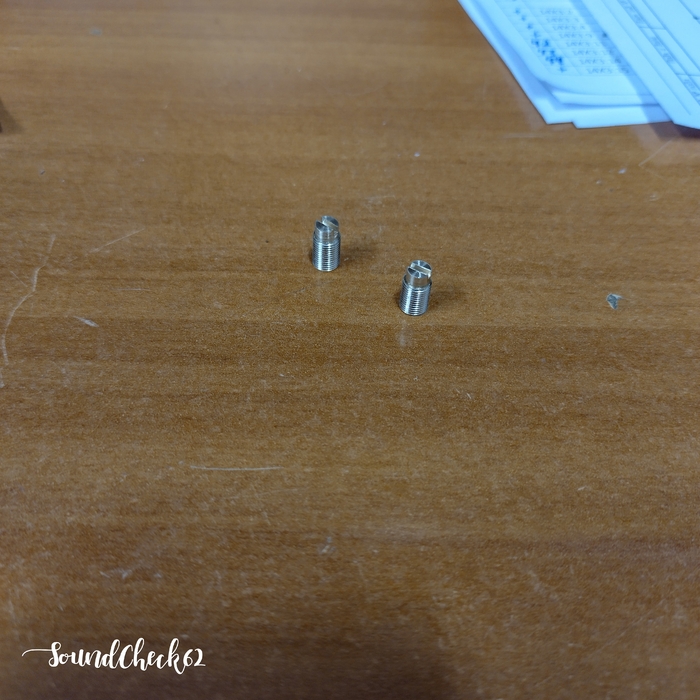

Ещё и вынули сердечник из катушки. А доноров я ещё не нажил. Решено делать новый сердечник по "заводским" размерам)))

И резьбу нарезали)

После этого открыли умную книгу, где написано, как ПЧ настроить. И стали крутить катушки. Крутили, крутили, крутили... Меняли конденсаторы обратно по "заводу" в плате ПЧ. Зачем туда было лезть?...

С другой стороны, дома же играл хорошо, человеку нравилось. Хватит лирики. Мы его сделали) приёмник, в смысле. По новой методике. Получился.

SoundCheck62, ищите меня в ВК)

Спасибо, до скорых встреч.

Работы много, скоро будет электроника у50-017С.

А так же я купил Одиссея для восстановления и продажи) Получится, надеюсь, дешевле рынка. Едет из Таганрога в Рязань. И ещё много всего...


Ах да, ещё будет первый эквалайзер. Орбита. Тоже из Таганрога под заказ едет, для нашего постоянного клиента)

Показать полностью 5 3
[моё] Ремонт техники Ремонт электроники Океан Радио Приемник Сделано в СССР Рязань Вертикальное видео Ретро Видео Длиннопост
6
103

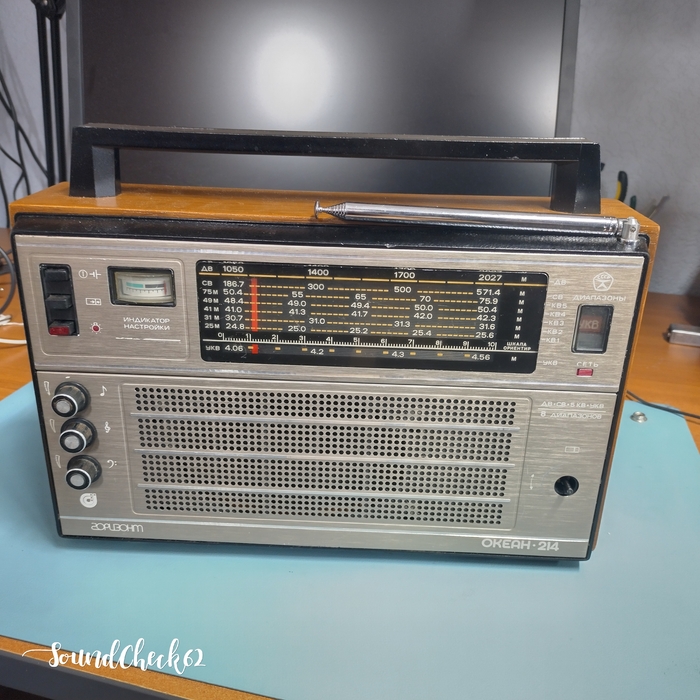

Океан 214 для нашего постоянного клиента⁠⁠

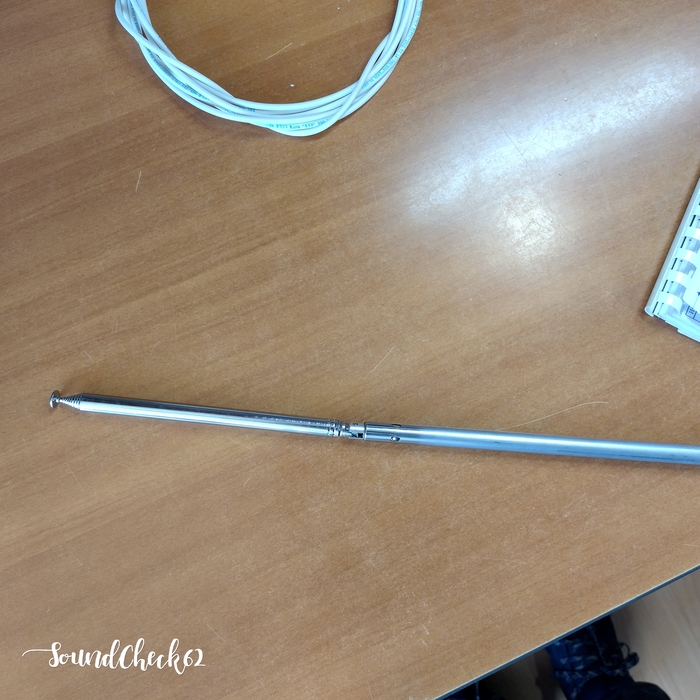

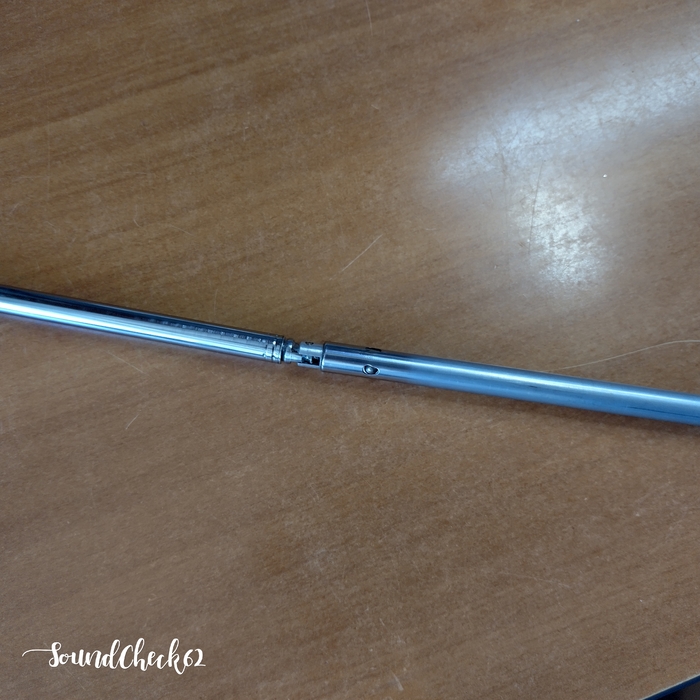

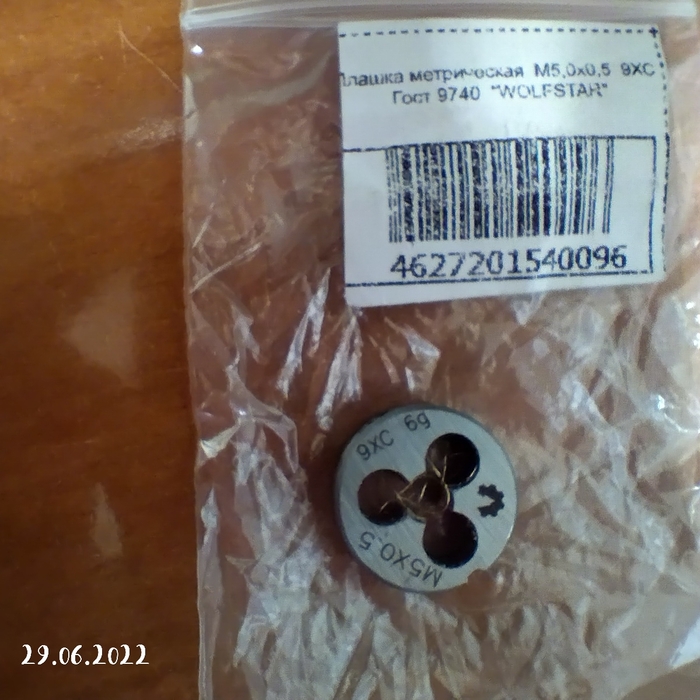

Здравствуйте. Сегодня у нас на столе Океан) со сломанной антенной и без ручки диапазона. Заказываем антенну на Али. Там продают под 5ку, рассверлим отверстие и резьбу нарезаем

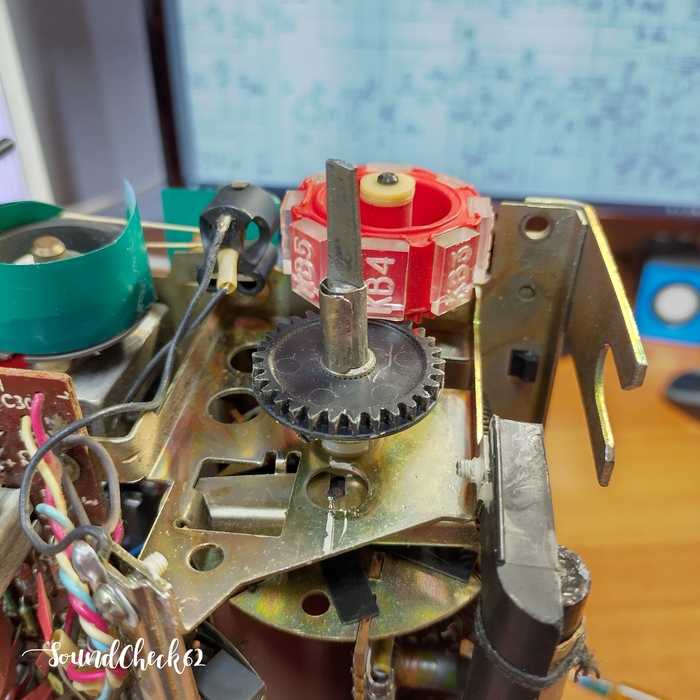

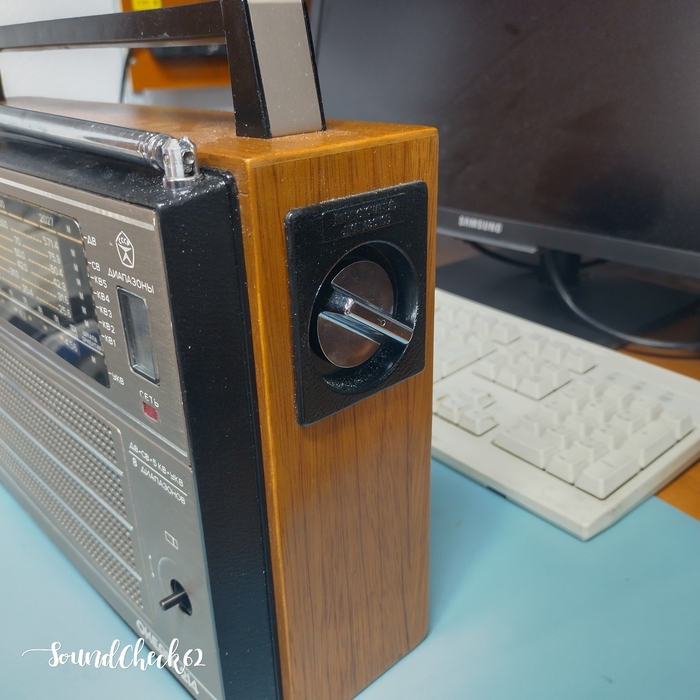

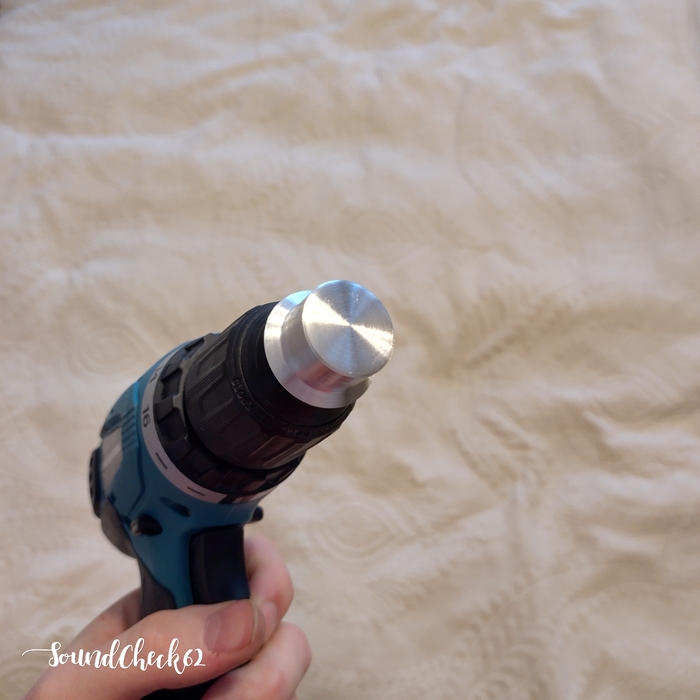

Ручку отдаём делать токарю. Размеры есть. Готовую ручку шлифуем, клиент её сам раскрасит, ставить не будем

Дальше перестройка блока УКВ. Об этом уже много написано

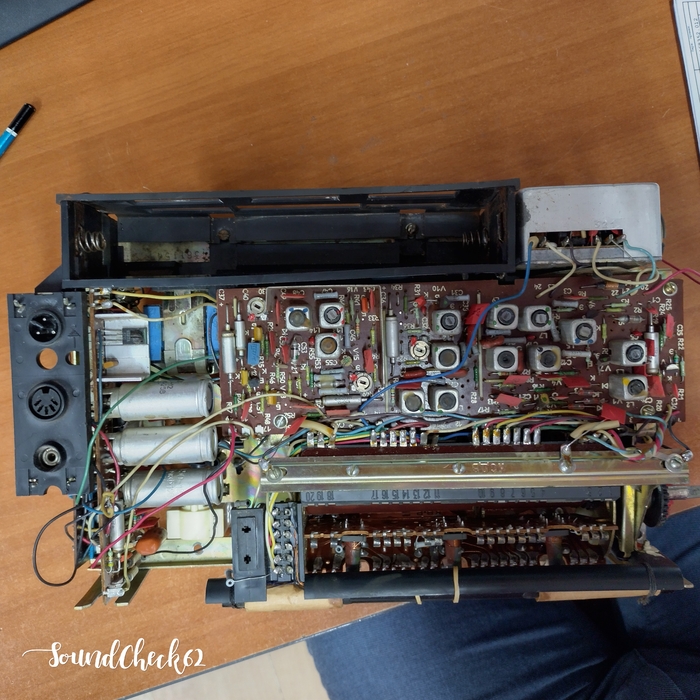

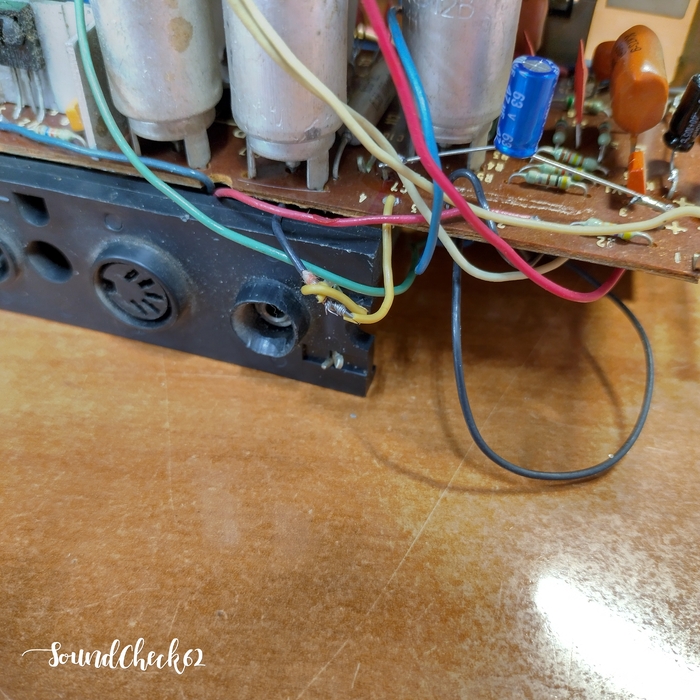

Вот, кстати, внутренности. Кой-чего поправим. Заменим электролиты

Поставили жёлтые светодиоды в подсветку, смотрится, вполне лампово и ненавязчиво. Фоток нет, потому что плохо на фото видно.

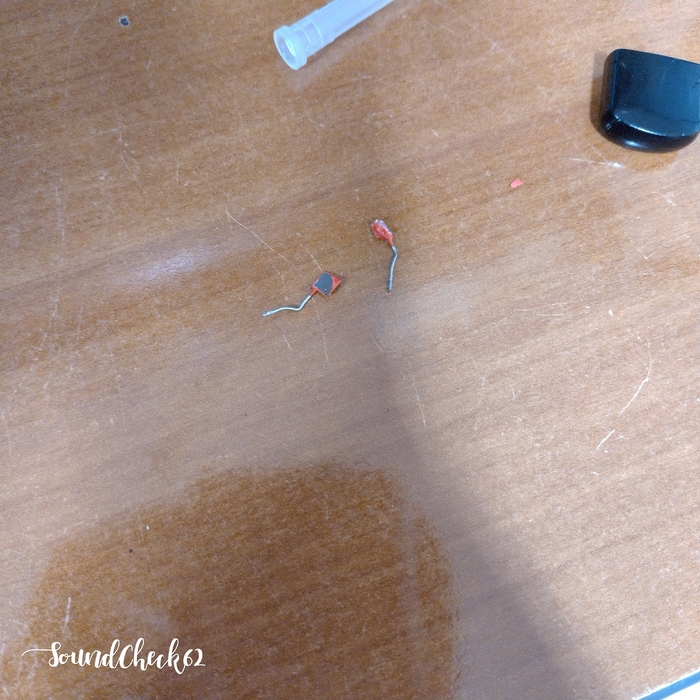

После всех наших переделок, приёмник не хотел работать. Искали и нашли. Конденсатор раскололся на два лагеря)

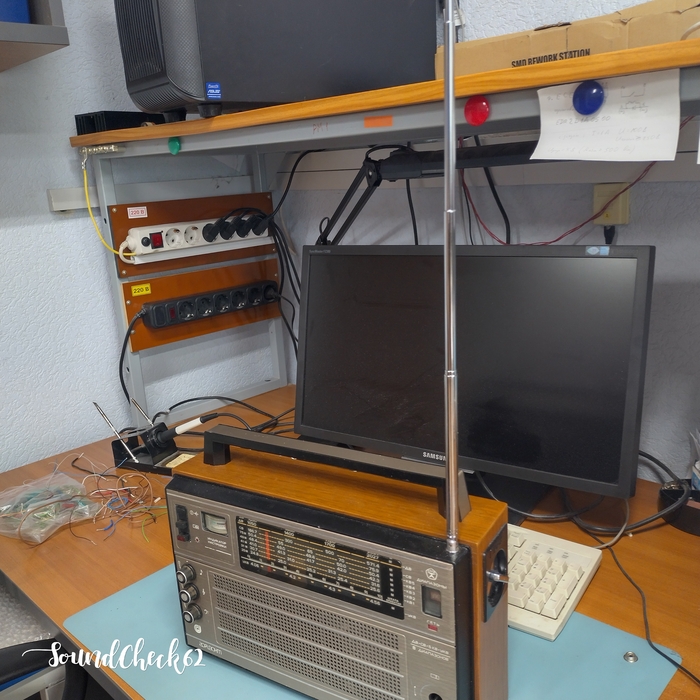

И немного фоток готового приёмника

https://vk.com/club201653237 я в ВК.

Показать полностью 10
[моё] Ремонт техники Сделано в СССР Ремонт электроники Радио Приемник Океан Рязань Длиннопост
30
42

Mystery и Smart⁠⁠

Здравствуйте. Сегодня у нас пара усилителей.

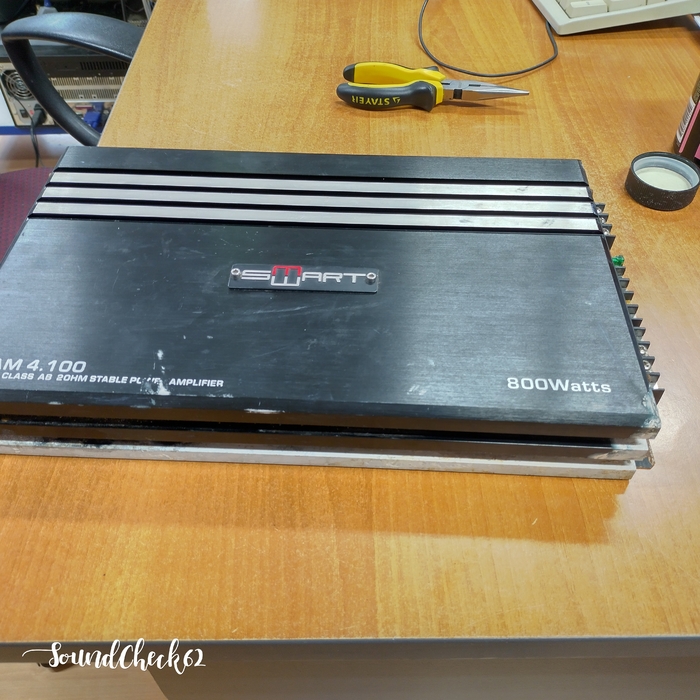

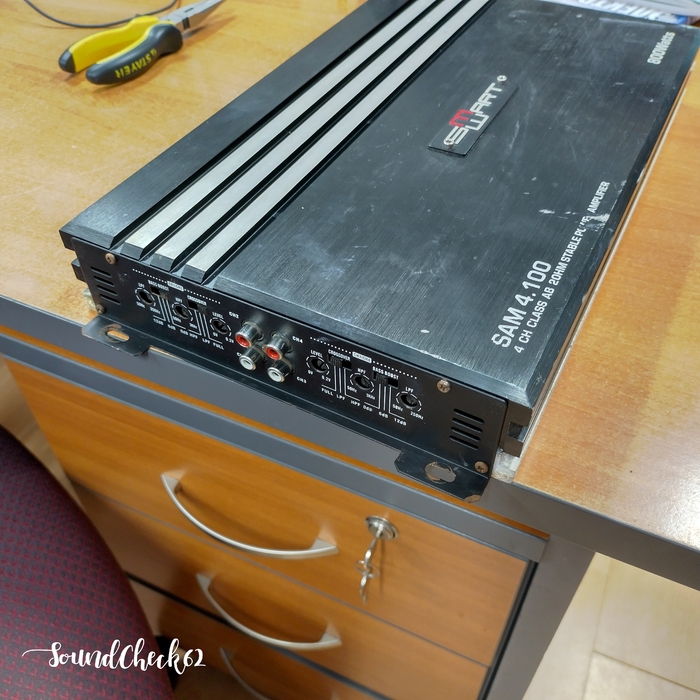

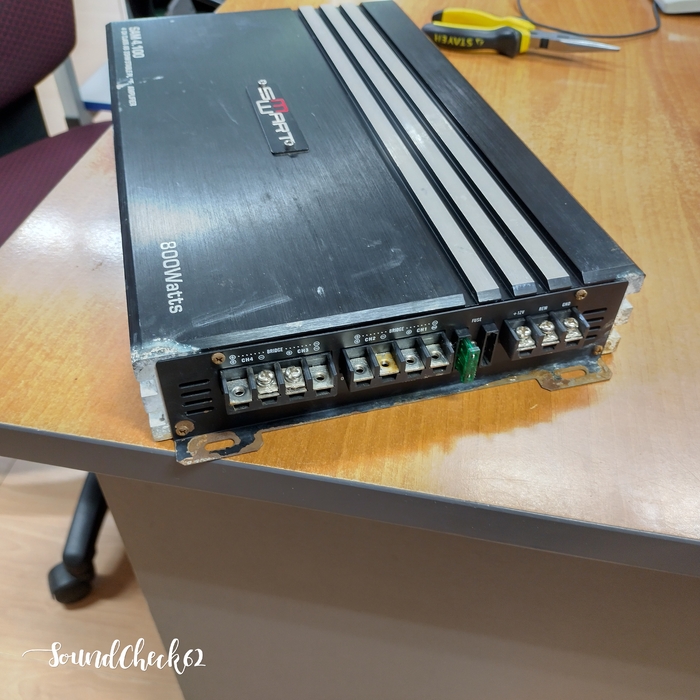

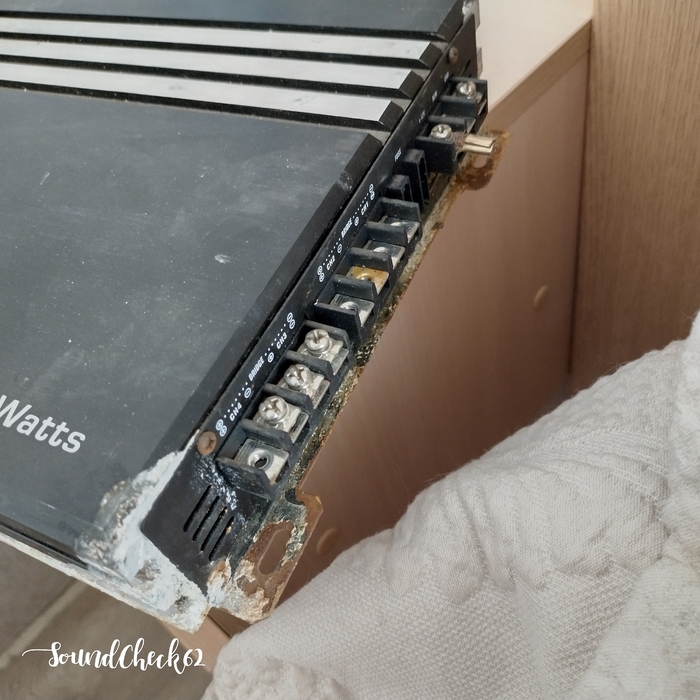

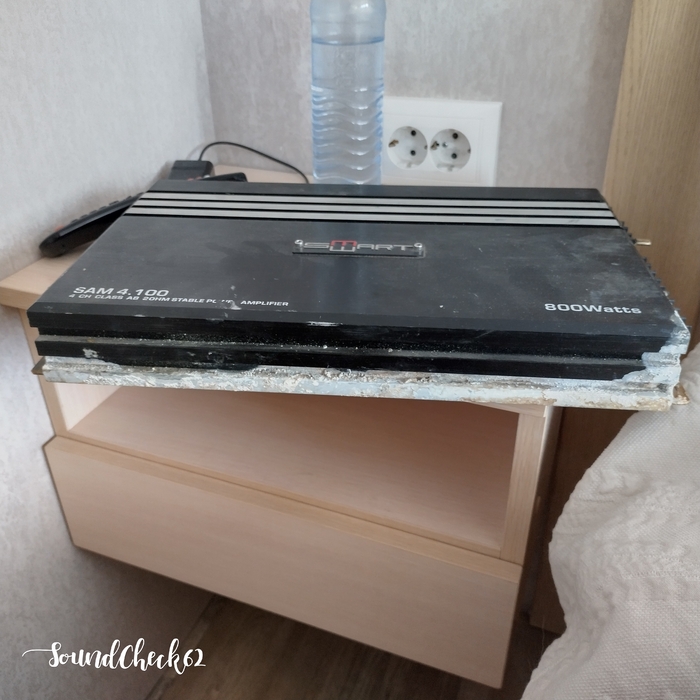

Smart нам продали по дешёвке с фразой, после зимы горят предохранители.

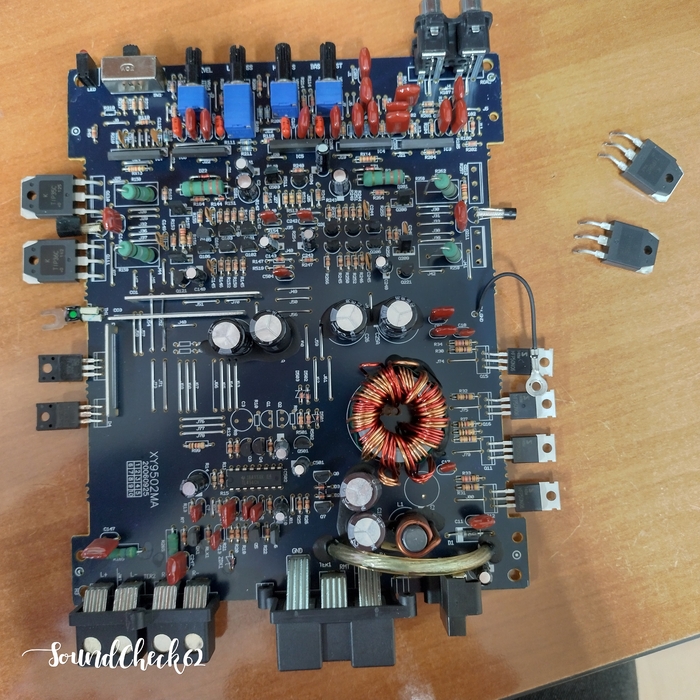

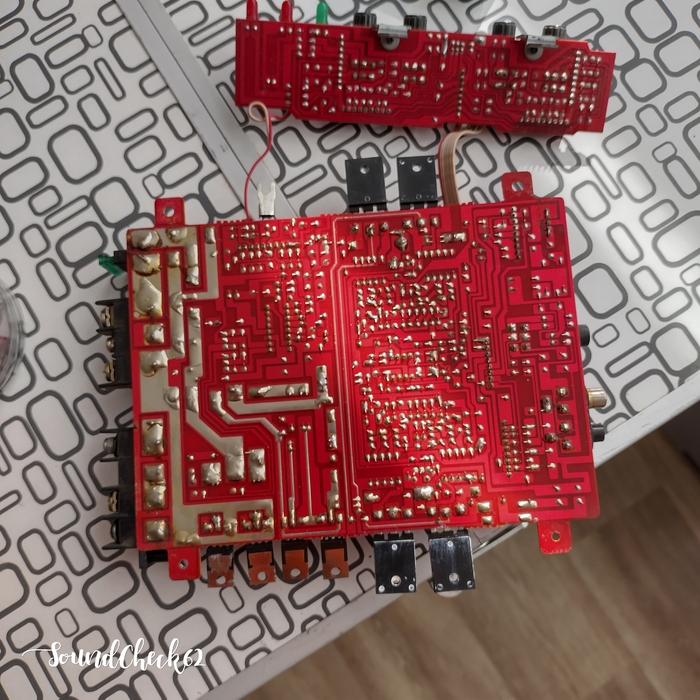

Наверно, примерно ясно, что к чему. Разбираем. Корпус мыть, плату на стол. Транзисторе в ИП накоротко звонятся. 8 штук в параллель. Выпаиваем первый, рабочий. Второй, третий... Горелки оказался 7 по счёту. В - везение)))

В чипе такой 160₽ за штуку, у китайцев 100₽ десяток. Берём в чипе. Ставим. Включаем плату на хх, работает. Моем её, собираем усь, гоним на нагрузку, продаём. Ушёл за день, я ещё пост не написал, его купили)

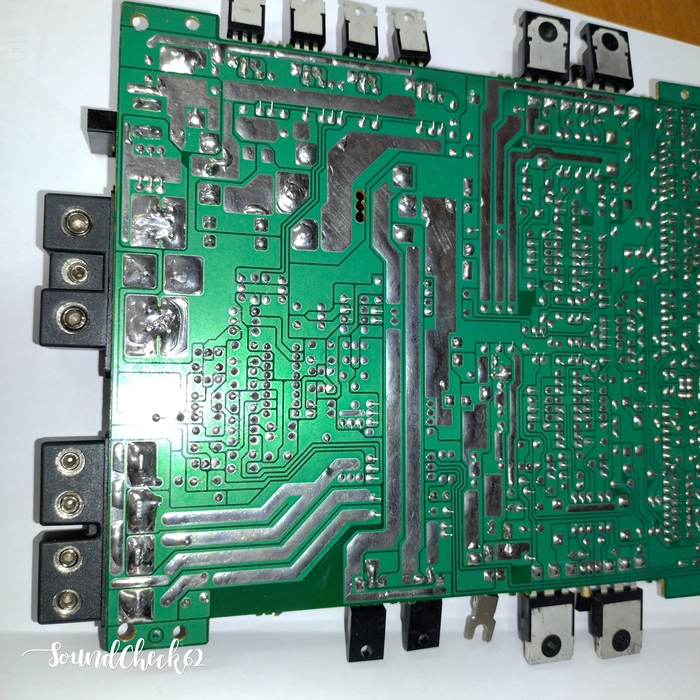

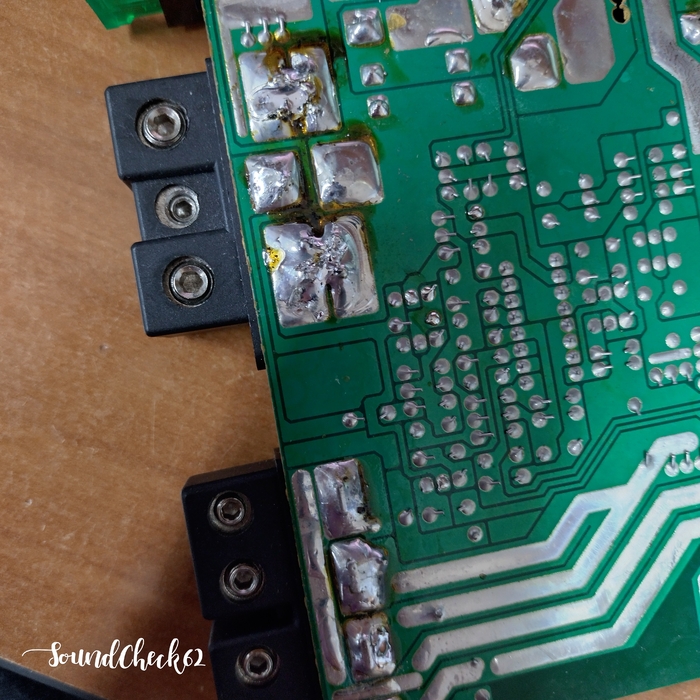

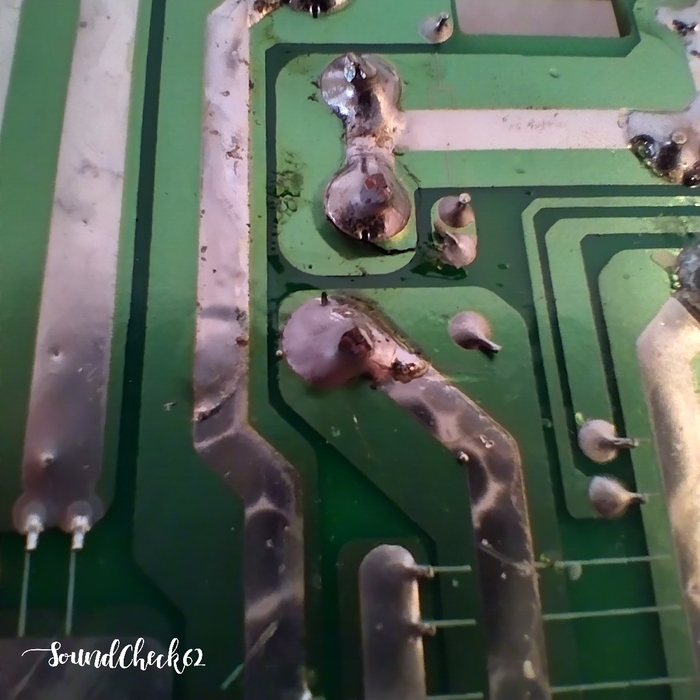

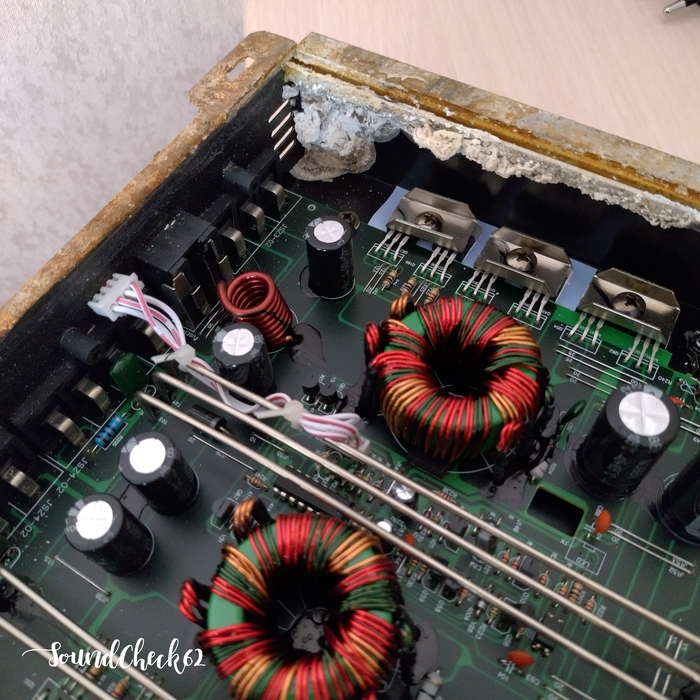

Дефекты на плате

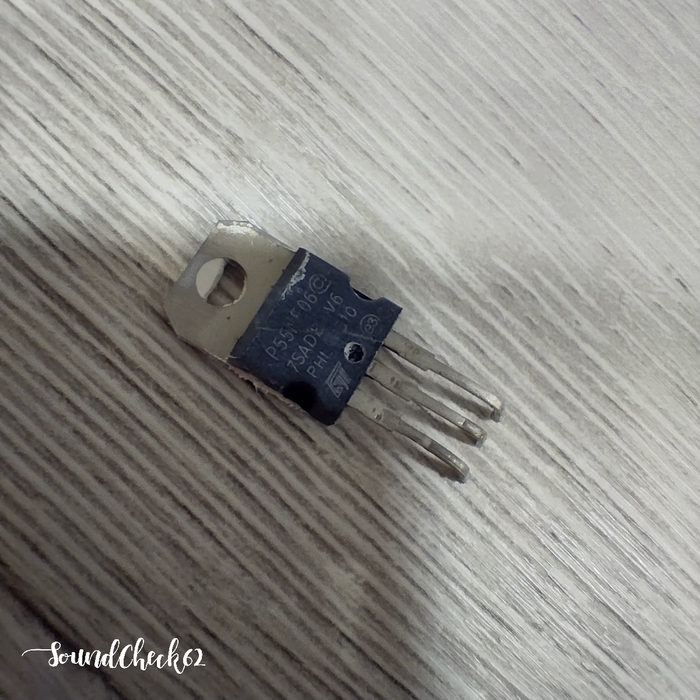

Сдохший транзистор, трещину видно

Синус перед началом искажений.

Дальше Mystery. Его принесли с диагнозом, ушёл в защиту.

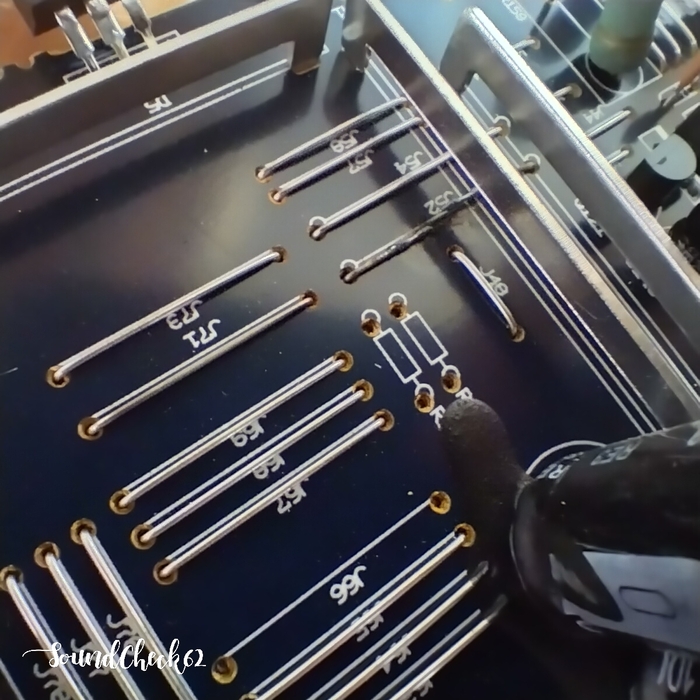

Выбило один канал, к моему удивлению источник остался жив. Заменили транзисторы. Сигнала на выходе нет. Потому что перемычка сгорела... Как же нужно так замкнуть)

Видно?)

Дальше моем, тестируем и отдаём

Спасибо) на этом пока всё

https://vk.com/club201653237 я в ВК.

Показать полностью 16
[моё] Ремонт техники Ремонт электроники Усилитель звука Рязань Длиннопост
3
61

Crunch X275⁠⁠

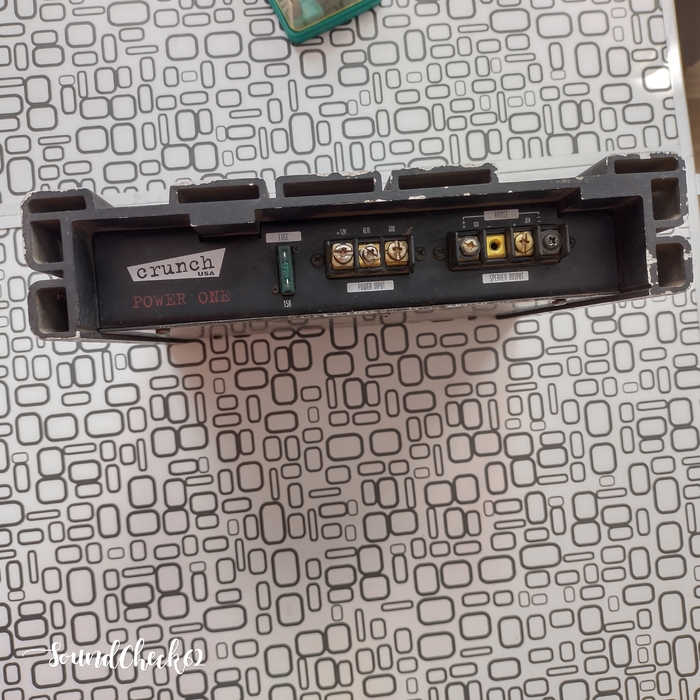

Здравствуйте. Сегодня будет простой ремонт двухканального старичка.

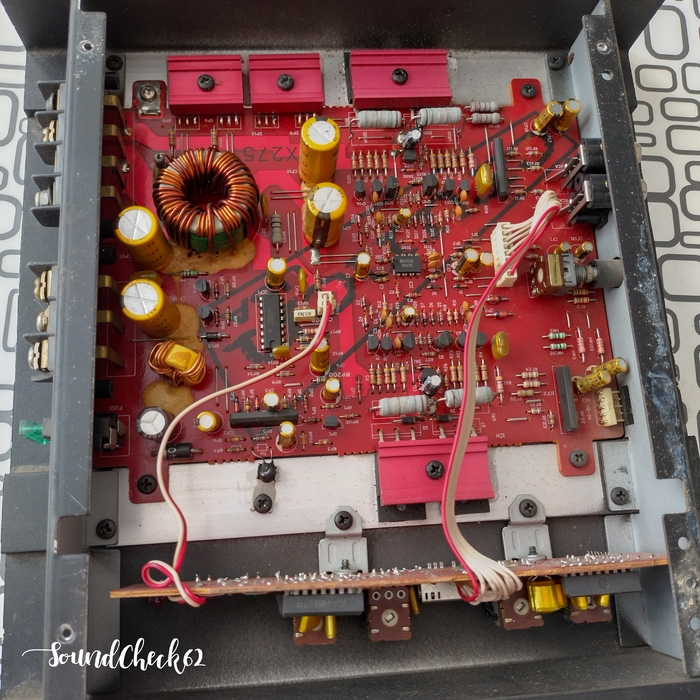

В защиту не уходил, просто перестал играть. Посмотрим, что там внутри.

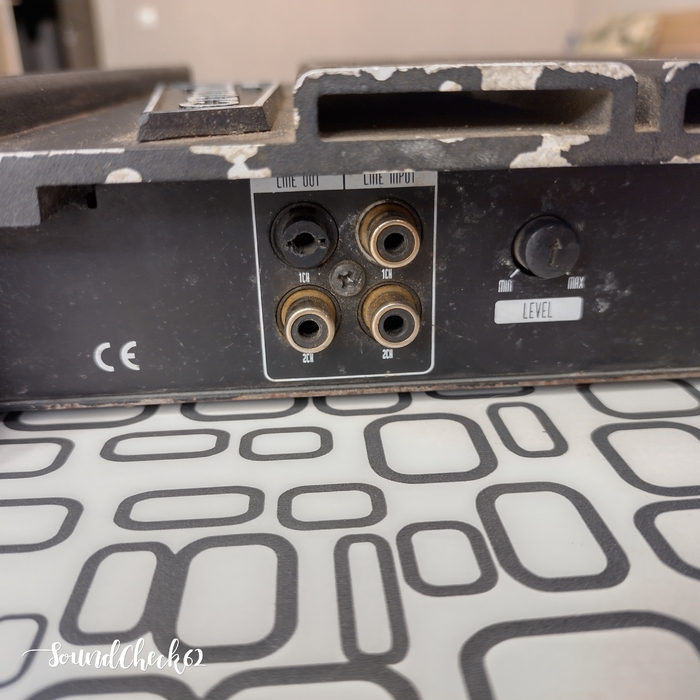

Сразу в глаза бросился сломанный RCA. Он выходной, не используется. К нему претензий нет.

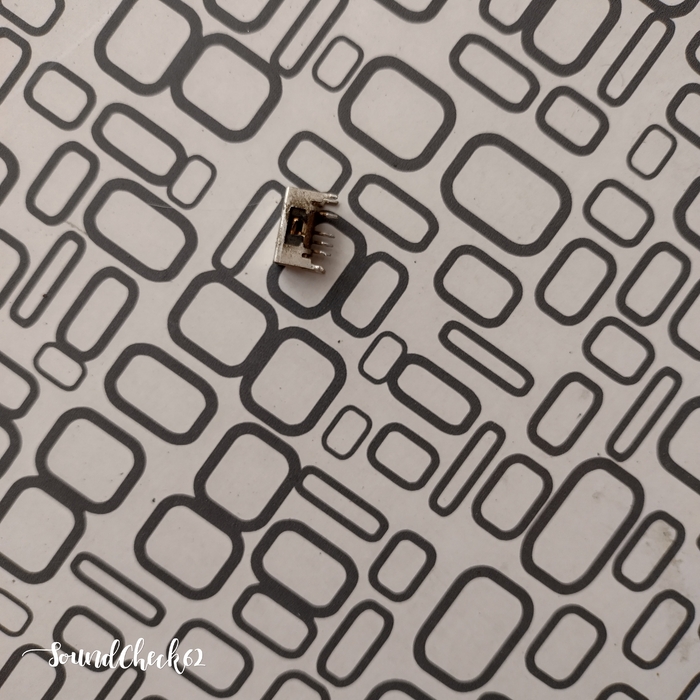

А вот и виновник торжества. Селектор выбора режимов.

Меняем его на новый, моем корпус, моем плату, чистим крутилки. Проверяем приборами. Первое включение негромко с колонкой

В покое потребление 250 мА. На видео громко не делал, чтобы не греть транзисторы.
Звук отличный, работоспособность восстановлена. Смажем термопастой, собираем и на прогон на нагрузку.

https://vk.com/club201653237 я в ВК.

Показать полностью 6 1
[моё] Ремонт техники Ремонт электроники Авто Усилитель звука Рязань Видео Вертикальное видео Длиннопост
