Часть 2. Металлический каркас для дома на железобетонных забивных сваях

Ну вот и закончился сезон когда можно было легко и непринужденно приходить после работы и сваривать металл. Но я все же успел и закончил каркас. ну почти , осталось пару мест которые надо поправить. но это уже может на новогодние праздничные дни . И есть мысль сделать в зимний период лестницу на будущий второй этаж. используя её для монтажа холодного чердака. По прикидкам  у меня как раз обрезков должно хватить. По итогу каркас с лестницей по металлу ,сварочными электродами, кругами на обе болгарки обошлось почти в 100 000р. Ну и по традиции ответы на вопросы. 1) да я изначально делаю несущим именно каркас а не как в современных домах жесткость зависит от утеплителя и полочек в прихожей 2) снаружи первый слой будут сендвич панели , они уже в наличии и они в отличие от сип панелей не воняют канцерогенами. 3) на весь каркас ушло 3 больших упаковки 4мм электродов, с десяток 230 отрезных кругов и примерно столько же 150 обдирочных, электричества потратил примерно на 250р, все сварено сплошным швом с обеих сторон 4) не я не строитель 5) не я не сварщик 6) не, денег нет 7) да, и не предвидется 8) я в курсе что мостик холода это не хорошо в любом доме , благо я их не планирую. 9) да технического образования мне вполне хватает 10) дельные мысли всегда приветствую , только если они исходят из реального опыта и жестко соответствуют пунктам 6 и 7 .

первая часть каркаса - Металлический каркас для дома на железобетонных забивных сваях

закончили прошлый раз на этом

Часть 2. Металлический каркас для дома на железобетонных забивных сваях Каркасный дом, Строительство дома, Своими руками, Видео, Длиннопост, Сэндвич-Панели

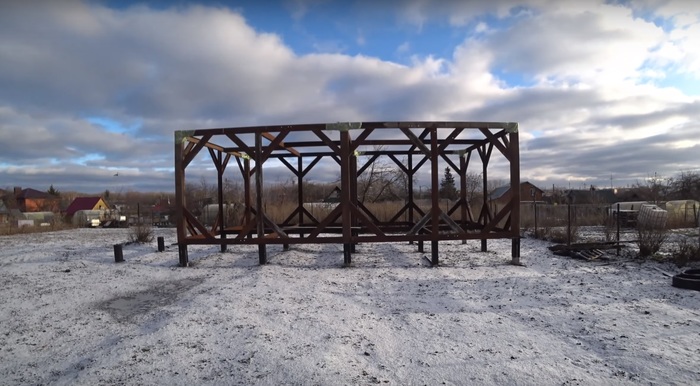

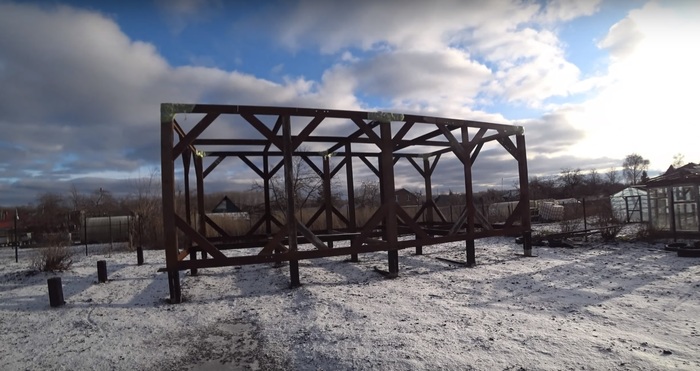

и по итогу имеем следующее

Часть 2. Металлический каркас для дома на железобетонных забивных сваях Каркасный дом, Строительство дома, Своими руками, Видео, Длиннопост, Сэндвич-Панели
Часть 2. Металлический каркас для дома на железобетонных забивных сваях Каркасный дом, Строительство дома, Своими руками, Видео, Длиннопост, Сэндвич-Панели
Часть 2. Металлический каркас для дома на железобетонных забивных сваях Каркасный дом, Строительство дома, Своими руками, Видео, Длиннопост, Сэндвич-Панели

Ну и по традиции скучное долгое неинтересное видео по постройке каркаса. Все видео по постройке дома и ваабще связанное с землей смотрим в соответствующем плейлисте канала.
