Пенорез, часть 2. Сборка и тест электроники

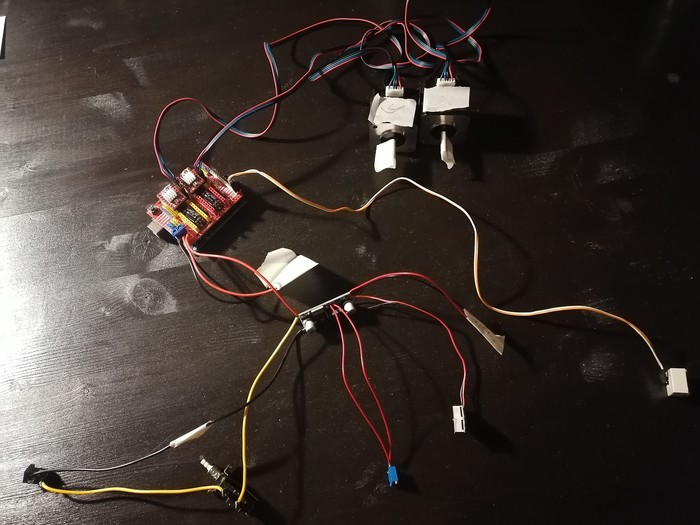

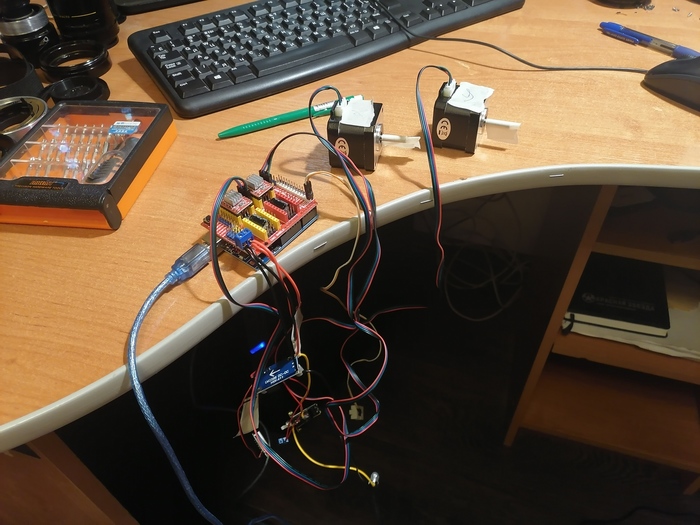

Итак, наконец, электроника собрана.
В прошлый раз я показывал, из чего состоит электроника.

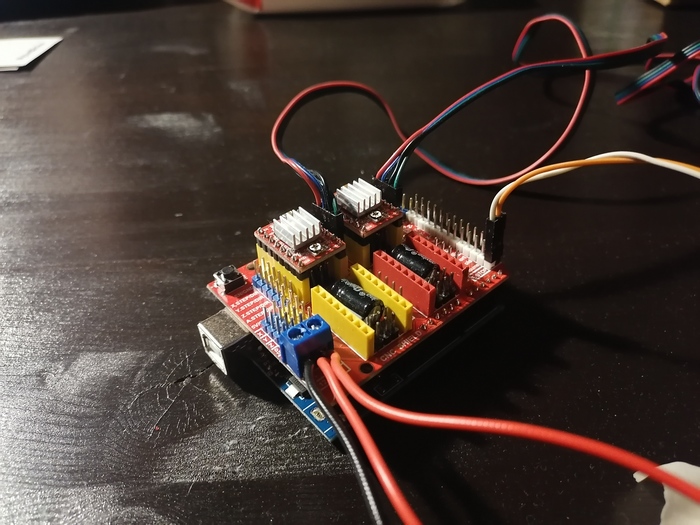

В общем, с платы ардуино снял порт питания, сверху поставил cnc shield. В Cnc shield установил драйвера, предварительно замкнув контакты настройки шага двигателей, подал питание и выставил подстроечным резистором на драйверах 0,8В. Двигатели 1,7А.

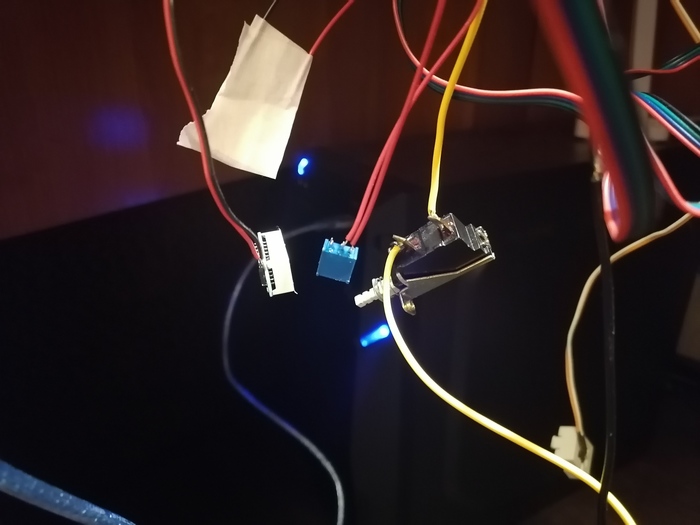

Подсоединил к шилду провода подачи питания, в одну точку с ними по идее надо подключить питание для охлаждения и регулятора мощности для нагрева нити, но у меня пока подключено как по кайфу.
Прошил ардуино, сначала под 1.1h а потом пришлось искать 0.9g. При проверке на 1.1 ничего не работало. После повторной прошивки, уже на 0,9g заколосилось. Появилась жизнь на двигателях. Правда, пришлось еще и перепиновать движки, так как по стоку не крутились совсем.
Программа для передачи УП на станок используется GRBL, а для подготовки УП - арткам.
Станок подключается по usb и на холостом пробеге УП отрабатывает корректно. Далее пойдем делать раму и собирать. Но это отдельная история, будет позже)
Спасибо за внимание!
Показать полностью
5
Самая большая гравировка на моем лазере
Всем привет.
Сегодня хочу поделиться с вами самой большой гравировкой на лазерном станке в моей мастерской.
Вообще это странный заказ, человек пришел 30 декабря и попросил гравировку 60х60 см, срочно. 30 декабря! Мужик тут у всех жопа в мыле, не до тебя. Я думал он покинул меня навсегда, но нет. Появился в 20 числах января. Возможно не нашел исполнителя или привлекла моя цена.
Результат за 36 минут.
Как мне рассказал заказчик посреди этого орла он повесит фоторамку размером 40х30. На мои доводы, что она практически перекроет все изображение, не реагировал. Хозяин барин. Моё дело меленькое. На кнопки потыкать, да шлиф машинкой поводить.
В районе начала хвоста видно косяки фанеры. Не знаю с чем это связано, сорт фанеры 2\2, 4мм.
Почти конец.
Полтора часа и герб 60х60 см готов. Скорость гравировки 550.
Окончательный результат после шлифовки.
У меня проблемы с расчетом гравировки. У многих стоимость 2р\см2, такое изделие с учетом материала, реза и шлифовки вышло бы заказчику в 3600 рублей. Мы не Москва и не СПб, у нас такие бабки за это заплатит не каждый. Какие коэффициенты к этой работе применять тоже не знаю.
Если есть люди, работающие на лазере, скажите сколько стоит такая работа?
Я взял с клиента 1300 рублей.
Спасибо за внимание.
Показать полностью
3
Как я не заработал на буковом щите
Всем привет.
Сегодня расскажу как я буковый щит портил.

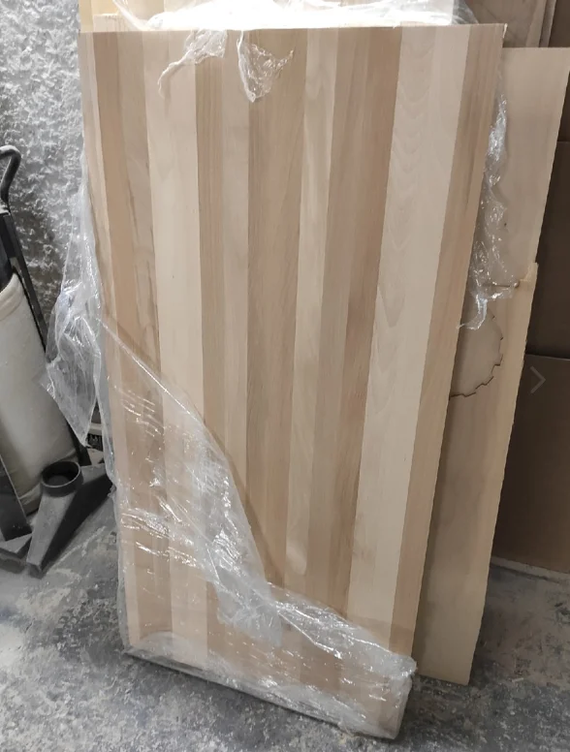

На фото буковый щит 1200х600. Купил парочку. Покупал на холодном складе, это важно. Так совпало, что в день покупки щита пришел заказ с фрезами 6 мм. Специально их заказал для раскроя бука. Раньше резал фанеру и МДФ, фрезой - кукуруза.
Для бука мои мелкие 3 мм фрезы не годятся, режущая часть у них 12 мм, щит 20мм, в мест реза остается горелая стружка. Шлифовка после такой фрезы - ад.
Щит красивый, склеен из цельных делянок.

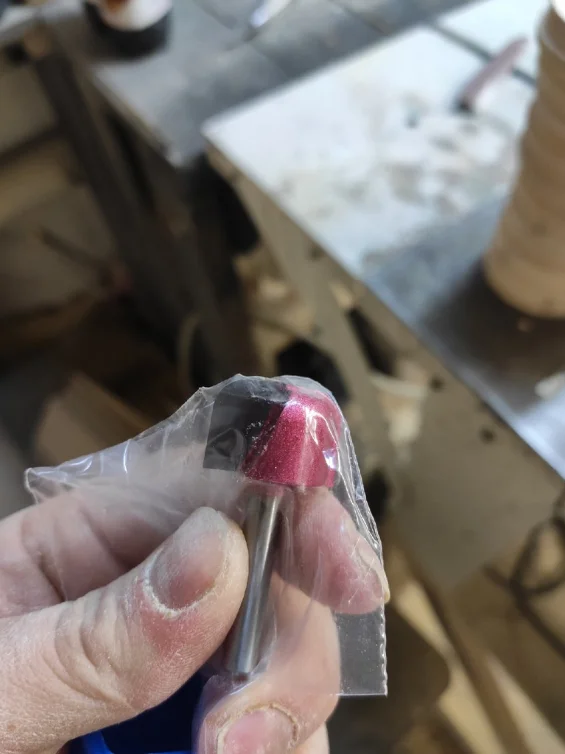

Нарисовал 10 менажниц в ArtCam. Щит целиком вошел на стол станка. Для начала будем делать выборку фрезой 22 мм, хвостовик 6 мм. Фрезу брал в Китае, цена 250 рублей.
Решил рискнуть и поставил заглубление в 6 мм за проход. Судя по звуку, станку было тяжело только при первом движении после врезания, дальше всё шло как по маслу. Жалко станок, буду ставить 3 мм как раньше.
Выборка 12 мм. Стружка крупная, хорошая. Станок фрезеровал углубления 25 минут. Резка по контуру 20 минут.
Для раскроя взял свежую однозаходную фрезу 6 мм. Фреза "стружка вниз". Заготовка прижимается к столу при резе. Мне не потребовалось рисовать страховочные мостики. Заготовки при резке не вырывало, края у всех ровные.
Режет фреза - моё почтение. Результат работы. Осталось еще 25 см щита для другого проекта. Теоретически там можно разместит еще 2-3 тарелочки.
Вот такой торец получается после раскроя.
Вот что у меня получилось за менее часа работы станка.
Еще три часика на обработку кромочным фрезером, шлифовку и покрытие маслом и изделия готовы. Эту работу я отложил на второй день.
Из мастерской я ушел с отличным настроением и предчувствием большой выручки за работёнку, не считая шлифовку :)
На следующий день я пришел в мастерскую и мне было совсем не радостно. Все мои тарелки загнулись в вверх краями, отклонения до 2 см.
Короче они все кривые!
Начал читать про щиты, оказывается его нужно было подержать в упаковке в моем теплом помещении несколько дней. И возможно я бы избежал таких последствий.
Круглые тарелки я для эксперимента сжал струбцинами по периметру и за стуки они выпрямились обратно, форму держат, оставил на ночь. Надеюсь, что смогу исправить всё струбцинами.
Буду дальше экспериментировать с буковыми щитами.
Спасибо за внимание.
Показать полностью
7
Ачивка для кота. Проходить сквозь стены1
Как помочь коту разблокировать ачивку на прохождение сквозь стены? Ща расскажу.
В общем, шерстяное быдло замучало ходить туда-обратно, причем, именно в те моменты, когда ну вот совсем не хочется вставать с дивана (бойни в комментах, все дела). Вставать, открывать дверь, а потом впускать котейро обратно. Учитывая, что их два... А в 4 утра они начинают делать свои шумные дела... было решено научить их проходить сквозь дверь. В общем...
Беру я Corel и рисую. Предварительно снял размеры с кошаков - самый крупный весит 12 кг, примерно прикинул, что квадрата 15 на 15 см ему будет достаточно, чтобы пролезть, ну и за пару часов нарисовал. Файл кому интересно, под видео внизу поста. Вдруг кого тоже мучают безобразники.
Берем фанеру, вырезаем. Я использовал лазер, но это свободно можно выделать лобзиком.
Зашкурим, предварительно соберем.
Вот в сборе
Снимаем дверь, режем отверстие под кошачью дверь плюс-минус. Прилаживаем по месту. К сожалению, в этот момент не снимал, так как некогда да и все в грязи\пыли.
Установка заняла где-то час-полтора. Научить кота не бояться новой способности - пару дней. Они поначалу не понимая просили открыть дверь по-старинке). Красить можно по месту, а можно заранее.
Изначально были сомнения в конструктиве болтающейся двери, однако 5 лет активной эксплуатации не поломали дверь.
Разве что дети могут пальцы оставить, или кот передумает на пол пути вылезать (пару раз было, но он научился быть более целеустремленным). Конструкция наверное, могла быть проще, но мне норм. Кошаки ходят когда им захочется, а я не встаю с дивана)
Спасибо за внимание! А вот и видео!
Ссылка на файл:
Показать полностью
10
1
Как я духи паковал
Захотелось подарить любимые духи любимой женщине. Тем более, что старый флакон подошел к концу. Первый опыт упаковки, так что сильно не пинайте.
ЗЫ: Никто не пострадал. Реакция беcценна.
Показать полностью
8
Не используйте эти лайфхаки
Всем привет.
Раньше любил смотреть видео с лайфхаками. Жаль, что большинство это полнейший бред. Многие проверял. Хочу вас оградить от этих затей и сделать подборку самых бесполезных на мой взгляд.
Номер раз:

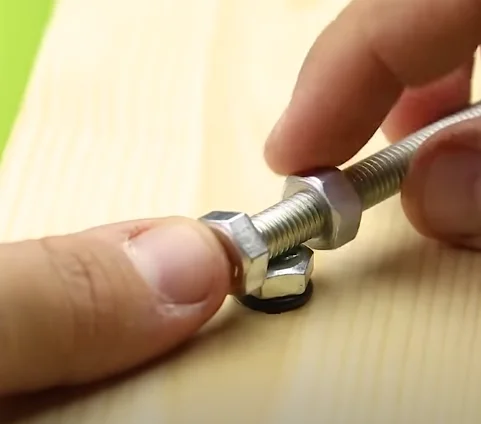

Стандартная ситуация. Всегда в деревянные бруски засаживаю болты с метрической резьбой. Ключа нет, плоскогубцев нет, гениальность в наличии.
Вот она сила инженерной мысли. Посоветую своему слесарю при следующем ремонте авто, когда он пойдет за ключом. Болт и гайка. Откручивай что хочешь. Если взять шпильку и две гайки посерьезней можно и резину на машине перекинуть.
Номер два:

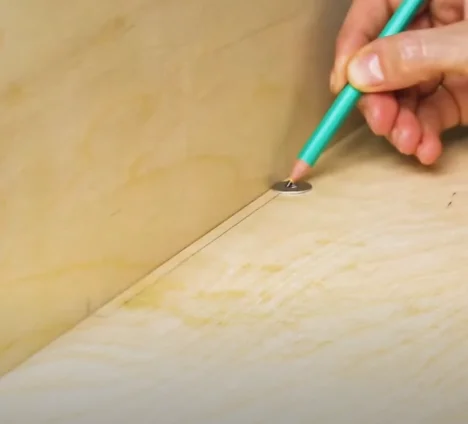

Тут мы помещаем карандаш в стальную шайбу и чертим линии вдоль плоскости. Фото результата:
Я пробовал. Линия получается кривая, карандаш гуляет в круглой гайке. Я не мог придумать зачем мне потребуется эта разметка. Кто знает пример применения такой разметки - готов выслушать в комментах.
Номер три:
Помазать мылом саморез, что бы лучше вошел. Кто этим пользуется? Где это пригодится? Кто это придумал? Главное мыло не уронить.
Номер четыре:
Время к обеду. Корочку с яблок мы не едим, поэтому будем чистить используя дрель и перьевое сверло. Я уже чувствую вкус металла на языке.
Номер пять:
Догадаетесь, что будет на следующей картинке? Когда я это увидел. Я подумал, что он как-то хитро будет гвозди зажимать в вилку и умело заколачивать. Все оказалось намного прозаичней.
Ну вы поняли. У меня опять появился вкус металла на языке.
Я думаю, что люди которые делают эти советы, сначала приматывают вилку к молотку, а потом ищут применение. С тем же успехом таким молотком можно брашировать древесину, загнуть два зуба и сделать разметочный рейсмус и вообще им удобно шурупы заколачивать.
На этом все.
Используйте правильные инструменты.
