Пенорез, часть 2. Сборка и тест электроники⁠⁠

Итак, наконец, электроника собрана.

В прошлый раз я показывал, из чего состоит электроника.

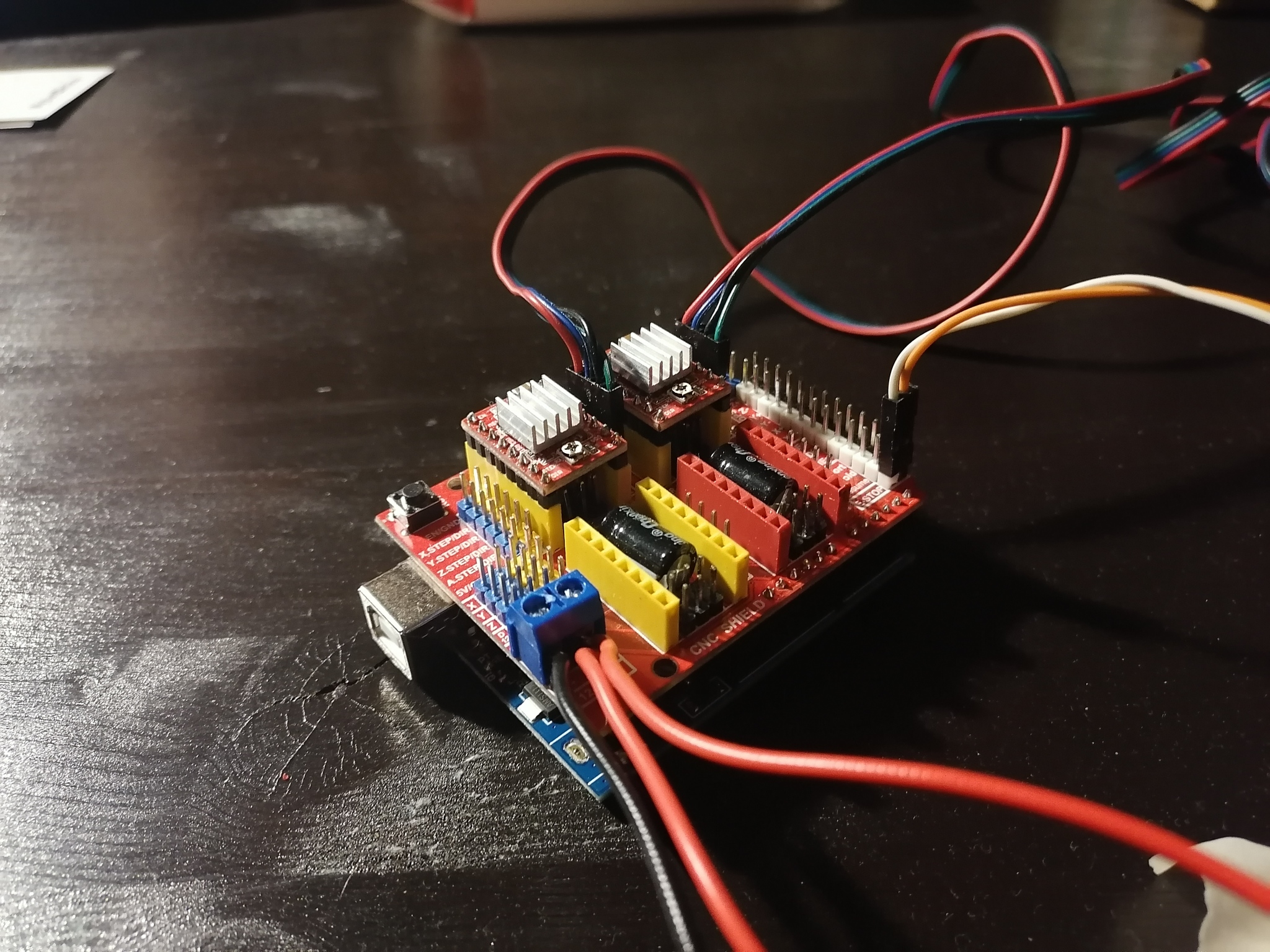

В общем, с платы ардуино снял порт питания, сверху поставил cnc shield. В Cnc shield установил драйвера, предварительно замкнув контакты настройки шага двигателей, подал питание и выставил подстроечным резистором на драйверах 0,8В. Двигатели 1,7А.

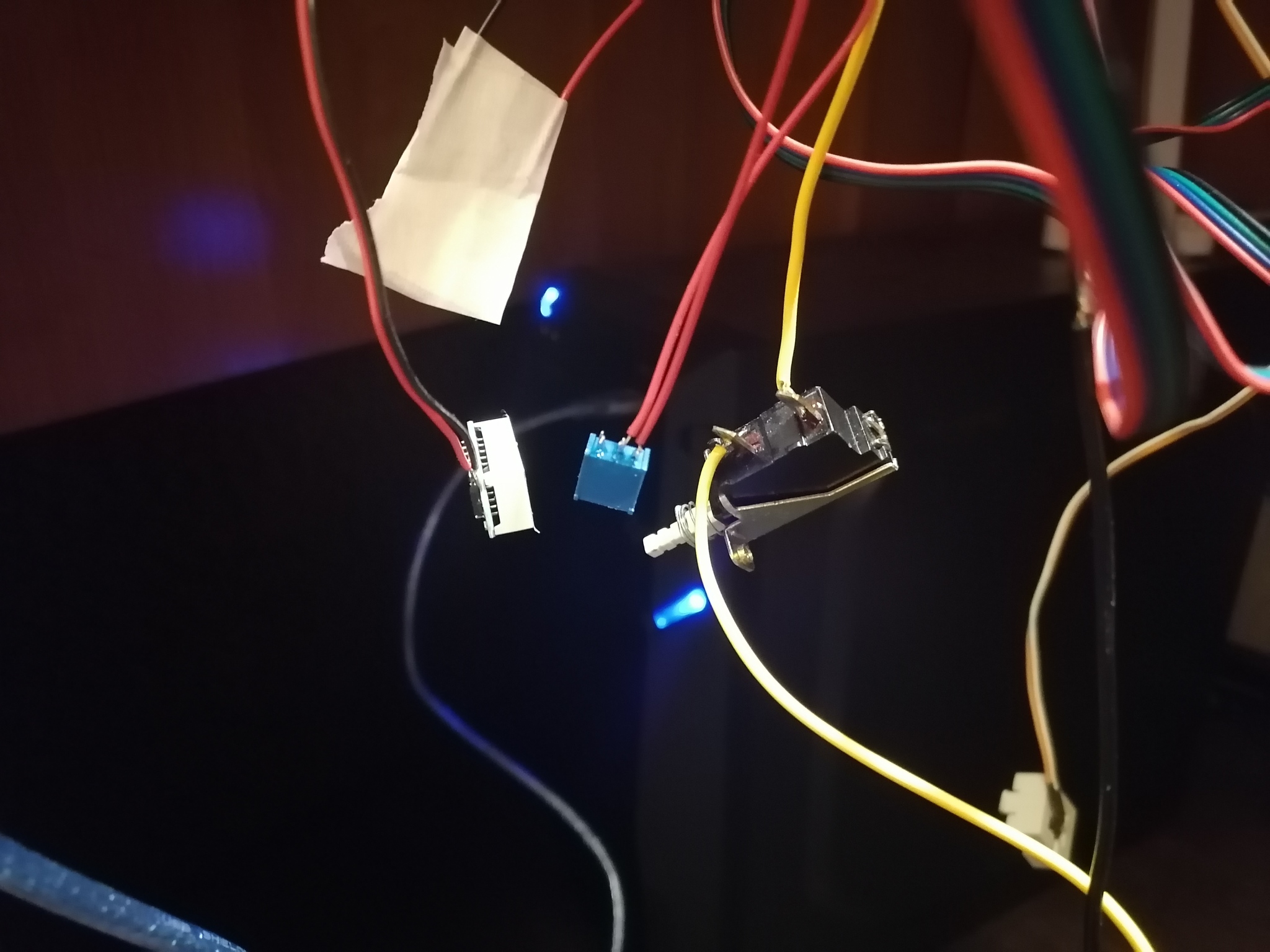

Подсоединил к шилду провода подачи питания, в одну точку с ними по идее надо подключить питание для охлаждения и регулятора мощности для нагрева нити, но у меня пока подключено как по кайфу.

Прошил ардуино, сначала под 1.1h а потом пришлось искать 0.9g. При проверке на 1.1 ничего не работало. После повторной прошивки, уже на 0,9g заколосилось. Появилась жизнь на двигателях. Правда, пришлось еще и перепиновать движки, так как по стоку не крутились совсем.

Программа для передачи УП на станок используется GRBL, а для подготовки УП - арткам.

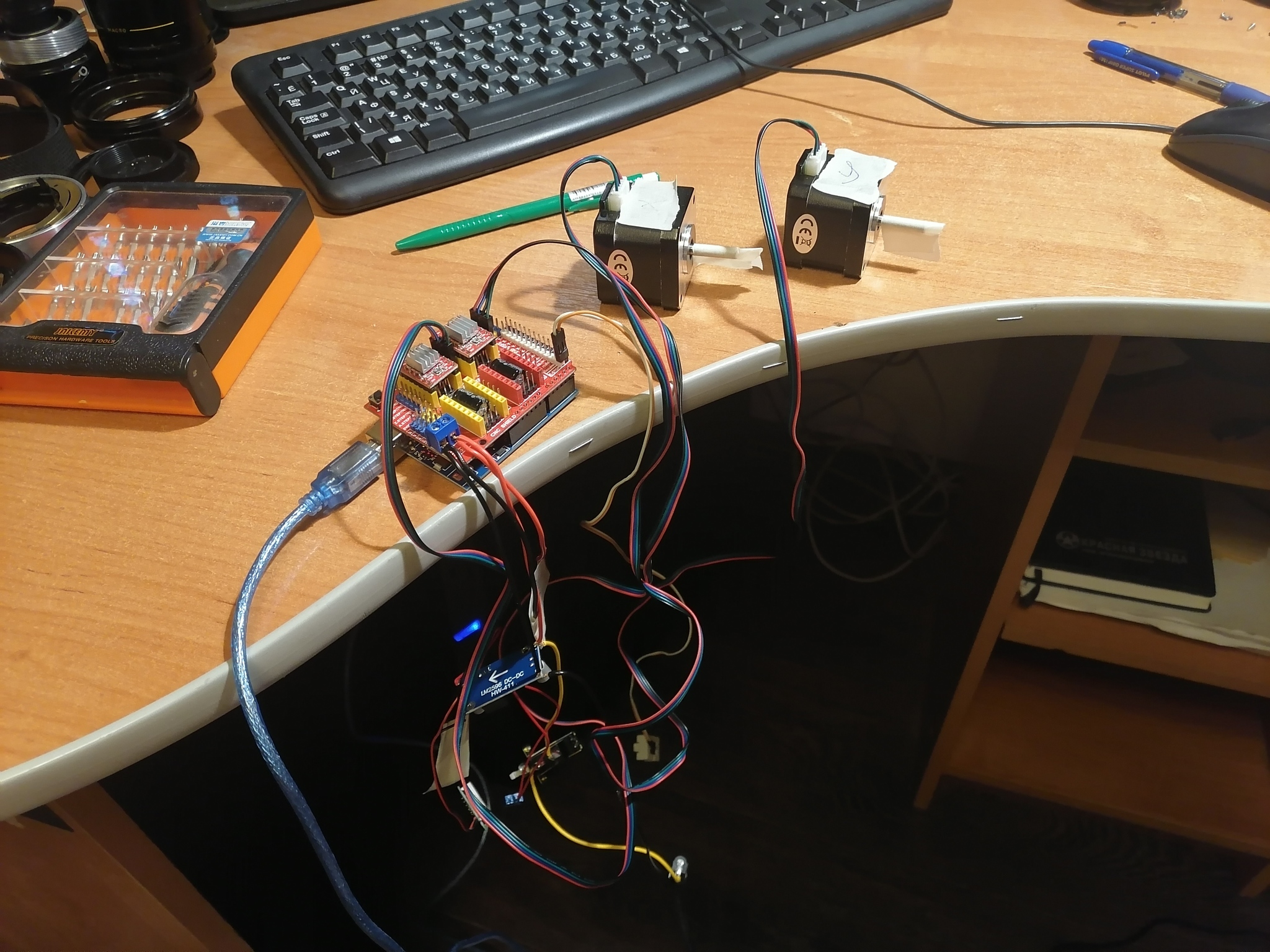

Станок подключается по usb и на холостом пробеге УП отрабатывает корректно. Далее пойдем делать раму и собирать. Но это отдельная история, будет позже)

Спасибо за внимание!
