Всем привет.
Тут был недавно пост от Саста про фрезер с ЧПУ с выставки. И возник комментарий про испачканный в смазке корпус сменщика инструмента.
Вот фото из поста:
Хочу поделиться темой про излишнюю смазку из своего опыта (в комментах к посту писал про это, но сейчас в закромах нашел фоточки...).
Имеем такого итальянского производителя инструмента - D'Andrea.
И делают они такую интересную вещь как головки TA-Center. На заводе где сию тему запускал их назвали "план-суппортные оправки.

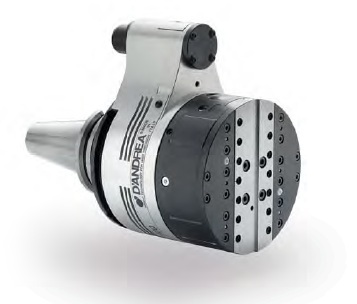

Выглядит вот так:
Сей девайс позволяет делать токарные элементы в корпусных деталях на фрезерах. В моем случае - горизонтально-фрезерный станок японского производителя Kitamura.

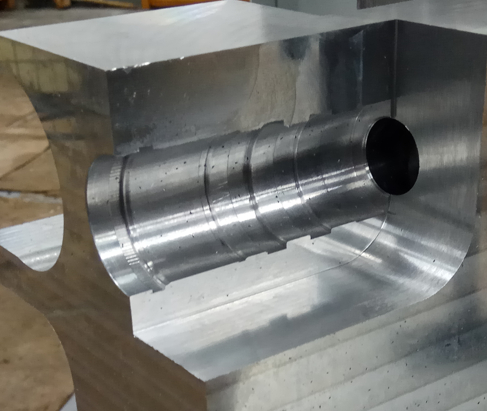

Пример обрабатываемых элементов:

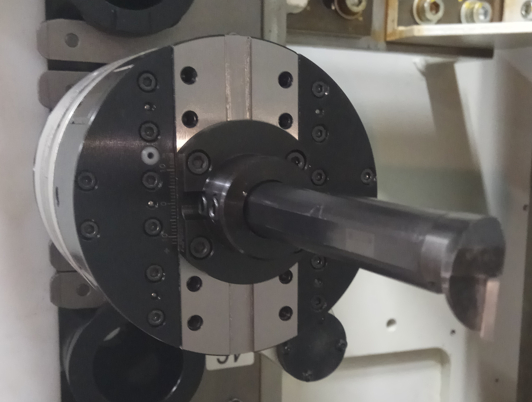

Вот так оно в собранном виде выглядит с резцом:
Как сие работает?
В самой головке есть стоит планетарный редуктор и есть ориентирующий палец, внутри которого идет приводной вал, который вращает редуктор и за счет этого резец может перемежаться на оправке. Сама оправка ставится в шпиндель станка и вращается как обычный инструмент. За счет комбинации перемещений резца по оправке, вращения самой оправки и перемещения по осям Х и Z обеспечивается как раз возможность обработки различных проточек и канавок в деталях.

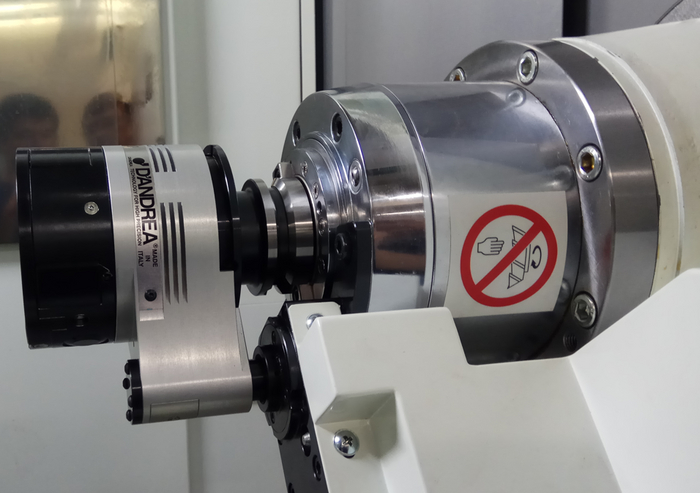

Приводит в действие редуктор через выше указанный вал в пальце специальный привод:
Так вот. За смазку.
На фото выше головки чистенькие, не работавшие пока.

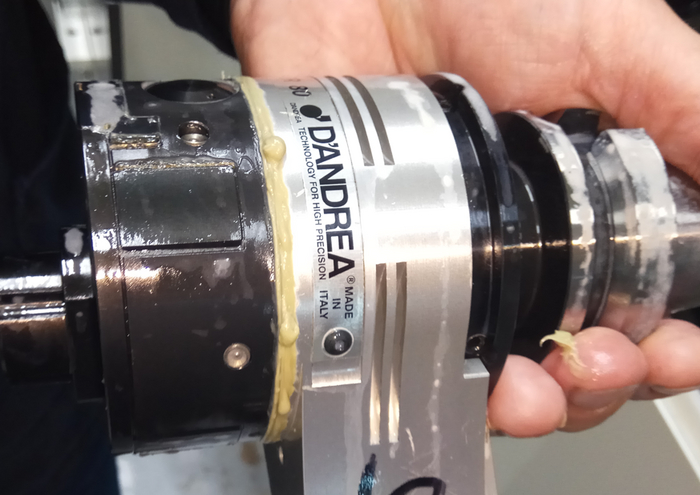

А вот что с ними происходит после некоторого времени работы:
Они начинают покрываться своей смазкой...
Если верить словам D'Andrea - явление стандартное, не является неисправностью - заложенная при сборке смазка лишняя выходит наружу...
В принципе не страшно, главное не забывать шприцевать в положенные по инструкции периоды саму головку...
Как-то так. Баянометр ругался на первую фотку.
