Смазка, смазочка⁠⁠

Всем привет.

Тут был недавно пост от Саста про фрезер с ЧПУ с выставки. И возник комментарий про испачканный в смазке корпус сменщика инструмента.

Вот фото из поста:

Хочу поделиться темой про излишнюю смазку из своего опыта (в комментах к посту писал про это, но сейчас в закромах нашел фоточки...).

Имеем такого итальянского производителя инструмента - D'Andrea.

И делают они такую интересную вещь как головки TA-Center. На заводе где сию тему запускал их назвали "план-суппортные оправки.

Выглядит вот так:

Сей девайс позволяет делать токарные элементы в корпусных деталях на фрезерах. В моем случае - горизонтально-фрезерный станок японского производителя Kitamura.

Пример обрабатываемых элементов:

Вот так оно в собранном виде выглядит с резцом:

Как сие работает?

В самой головке есть стоит планетарный редуктор и есть ориентирующий палец, внутри которого идет приводной вал, который вращает редуктор и за счет этого резец может перемежаться на оправке. Сама оправка ставится в шпиндель станка и вращается как обычный инструмент. За счет комбинации перемещений резца по оправке, вращения самой оправки и перемещения по осям Х и Z обеспечивается как раз возможность обработки различных проточек и канавок в деталях.

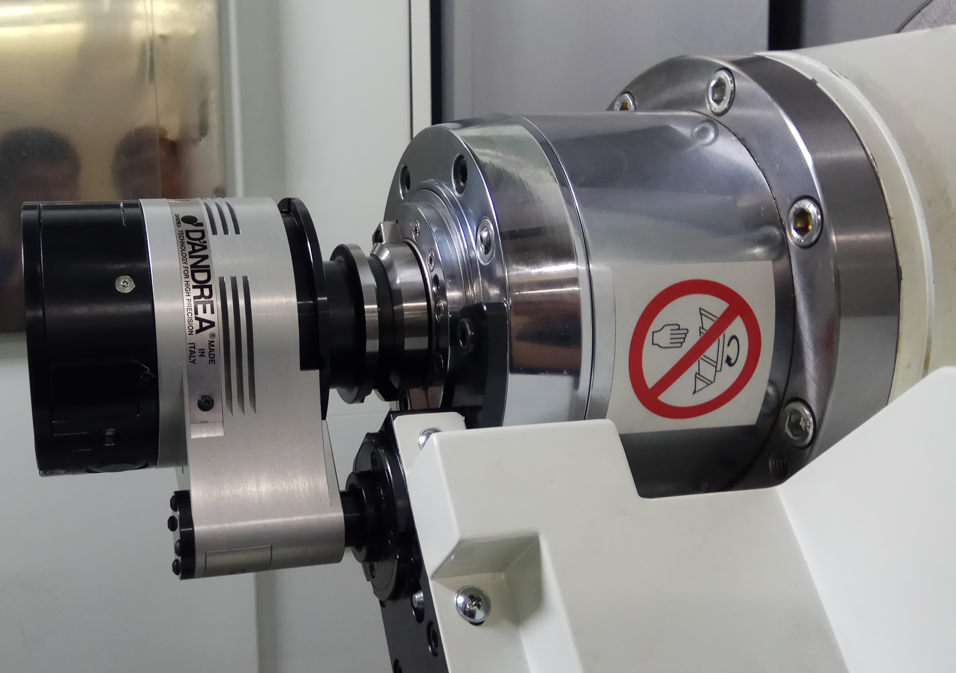

Приводит в действие редуктор через выше указанный вал в пальце специальный привод:

Так вот. За смазку.

На фото выше головки чистенькие, не работавшие пока.

А вот что с ними происходит после некоторого времени работы:

Они начинают покрываться своей смазкой...

Если верить словам D'Andrea - явление стандартное, не является неисправностью - заложенная при сборке смазка лишняя выходит наружу...

В принципе не страшно, главное не забывать шприцевать в положенные по инструкции периоды саму головку...

Как-то так. Баянометр ругался на первую фотку.
