Когда захотел кастомный кальян

Случайно была найдена 4,5 литровая бутылка из под виски "Jameson" я подумал, что неплохо бы сделать из неё кальян.

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

Только моя бутылка была с ободранными надписями.

После чего я сделал все необходимые замеры.

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

Внутренний диаметр равен 30мм это все, что нужно знать.

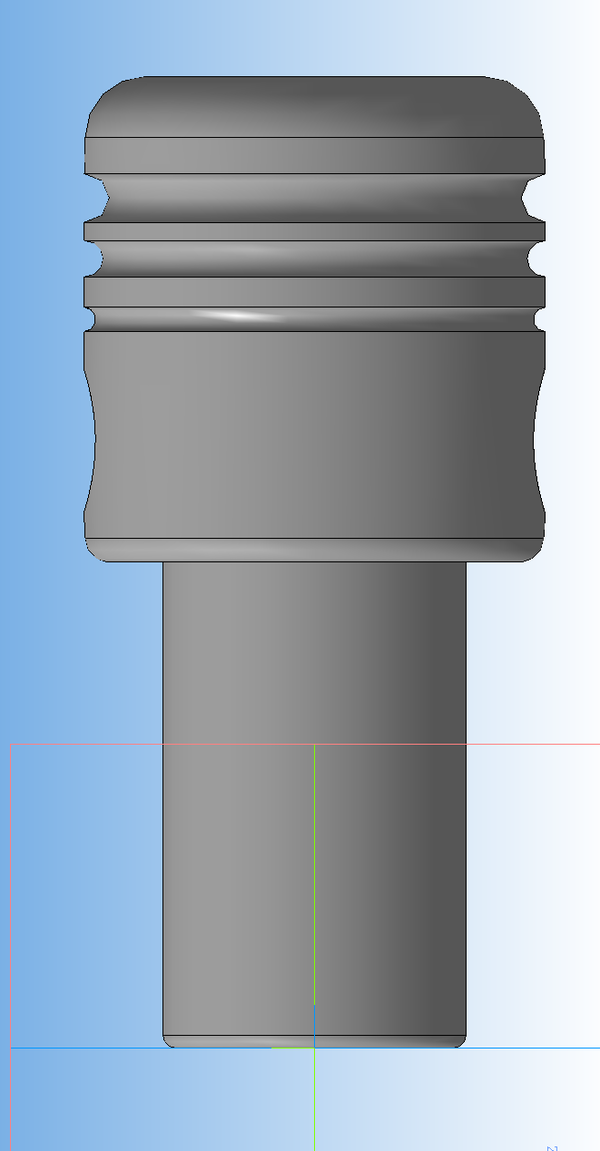

Далее освоил "Компас 3D" и построил приблизительные чертежи в 2D, затем в 3D, чтоб токарю было понятно, что я от него хочу. (В комментах)

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост
Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

Оставил 2,5мм на резинку для уплотнения.

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

Таким образом сделал модели всех необходимых частей

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

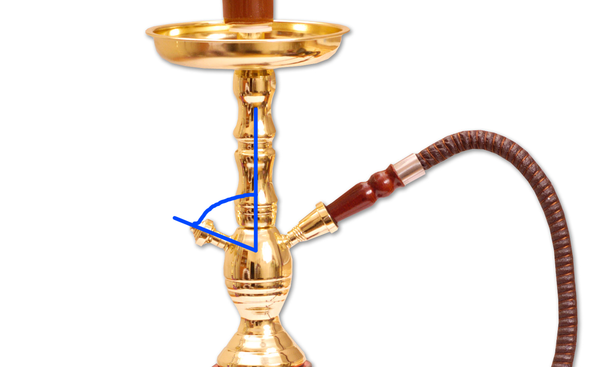

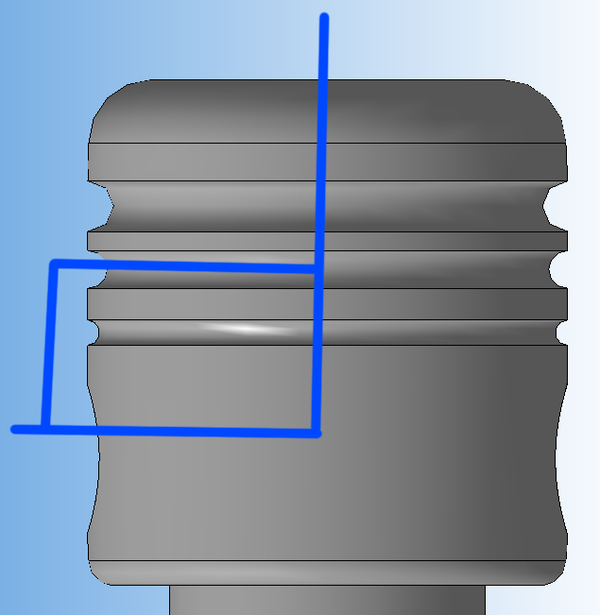

Т.к. почти во всех кальянах отверстия под острым углом, а меня под прямым

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост
Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

Были сомнения насчет простого клапана.

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

И был придуман сложный, который токарь доработал и упростил (теперь просто шарик). В итоге все работает за счет разряжения и пружинка не особо то и нужна.

Выполнил сборку

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

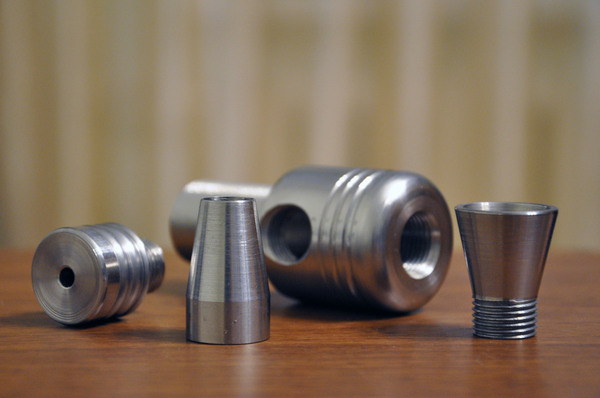

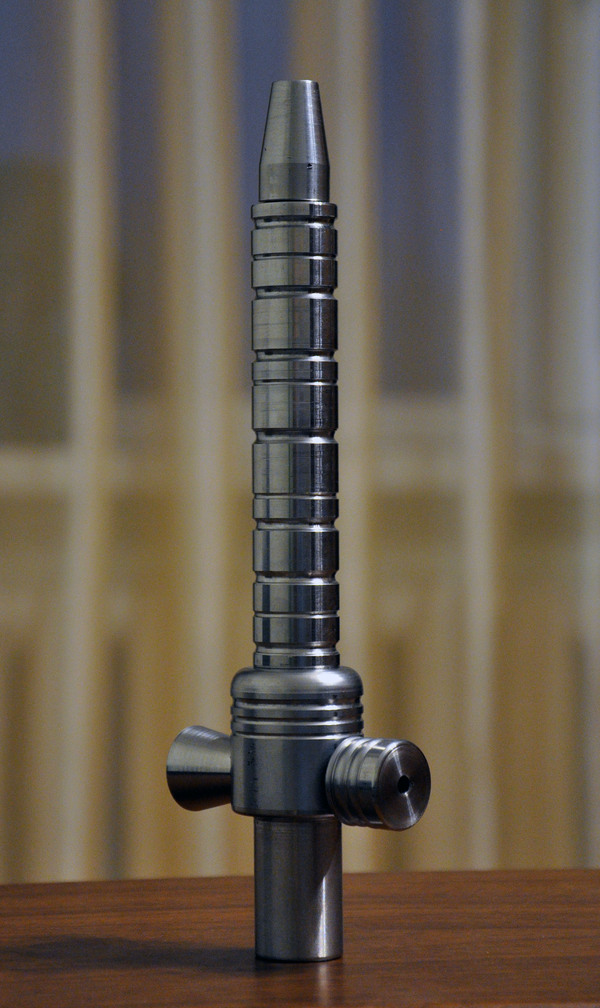

Купил нержавеющую сталь 304, алюминиевую трубку. Отдал мастеру и ждал

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост
Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост
Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

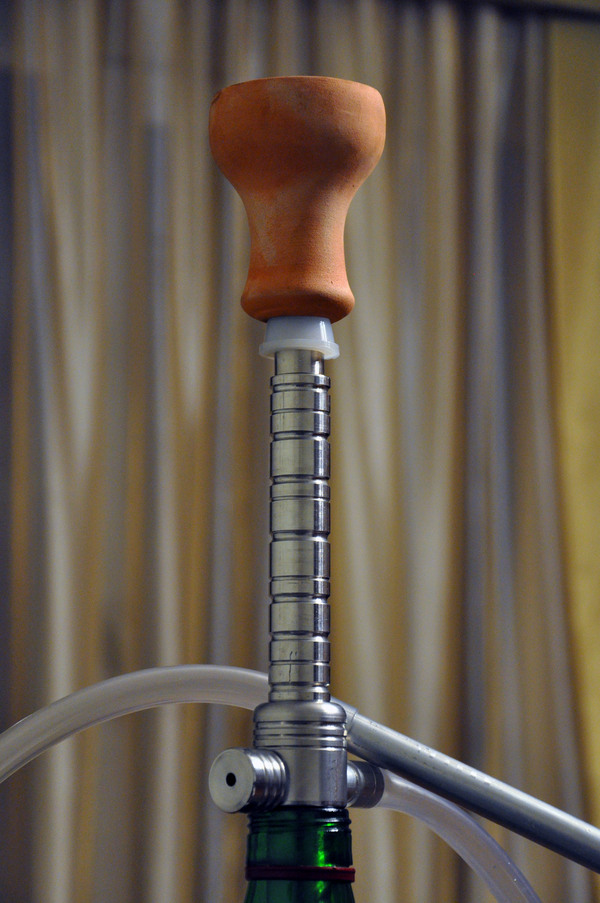

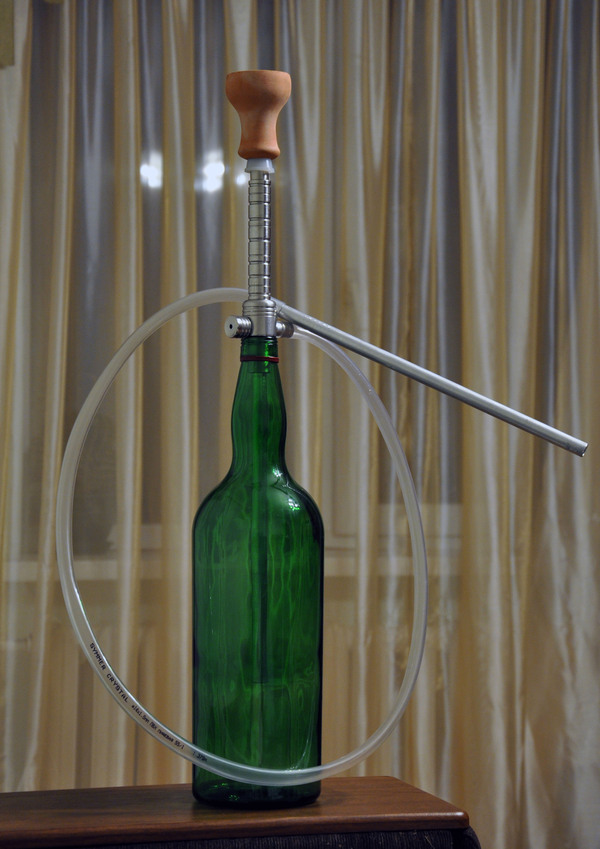

Пока без блюдца и обычная ПВХ трубка

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост
Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

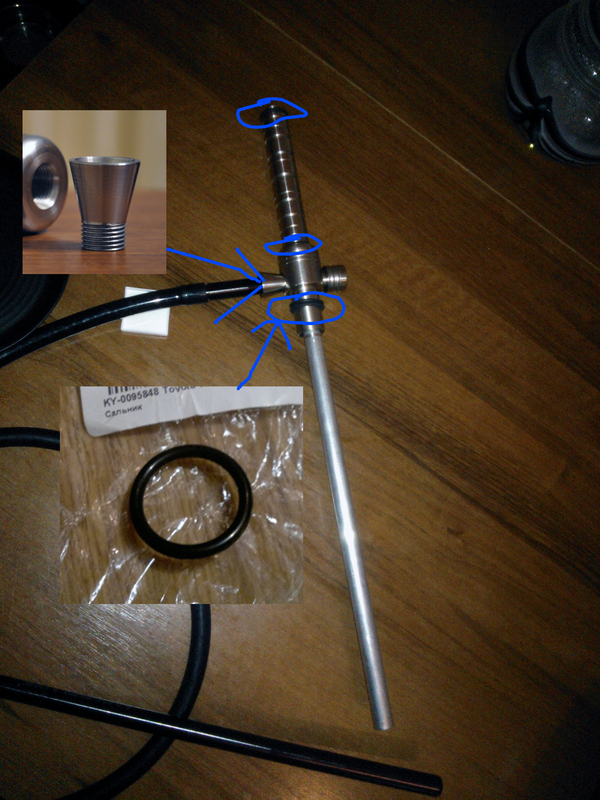

Для стандартных трубок был сделан стандартный разъем.

Резинку для уплотнения с бутылкой таких размеров в кальянных не нашел, нашел в автомобильном

Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост
Когда захотел кастомный кальян Кальян, Custom, Кастомизация, Токарь, Бутылка, Jameson, Длиннопост

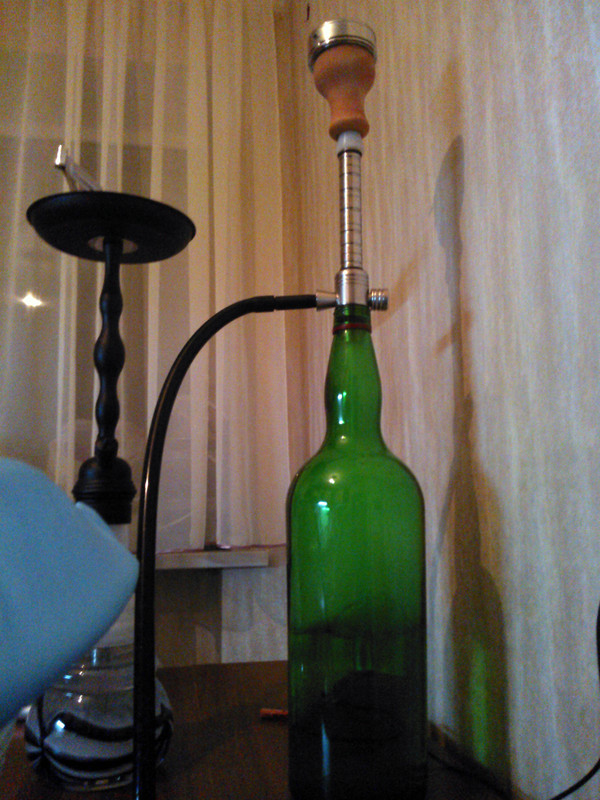

В сравнении

Вот вроде и все.

Спасибо всем кто досмотрел.

Отдельное спасибо токарю, который понимал с полуслова, подсказывал и так качественно все сделал.

900р материал, 2к изготовление, 100р ПВХ трубка, 20р резинка. Остальное все было
