Когда захотел кастомный кальян
Случайно была найдена 4,5 литровая бутылка из под виски "Jameson" я подумал, что неплохо бы сделать из неё кальян.
Только моя бутылка была с ободранными надписями.
После чего я сделал все необходимые замеры.
Внутренний диаметр равен 30мм это все, что нужно знать.
Далее освоил "Компас 3D" и построил приблизительные чертежи в 2D, затем в 3D, чтоб токарю было понятно, что я от него хочу. (В комментах)
Оставил 2,5мм на резинку для уплотнения.
Таким образом сделал модели всех необходимых частей

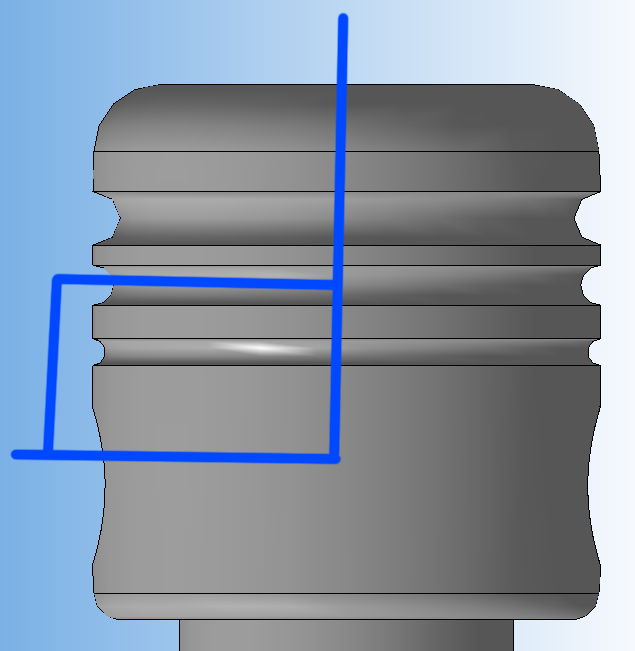

Т.к. почти во всех кальянах отверстия под острым углом, а меня под прямым
Были сомнения насчет простого клапана.
И был придуман сложный, который токарь доработал и упростил (теперь просто шарик). В итоге все работает за счет разряжения и пружинка не особо то и нужна.
Выполнил сборку
Купил нержавеющую сталь 304, алюминиевую трубку. Отдал мастеру и ждал
Пока без блюдца и обычная ПВХ трубка

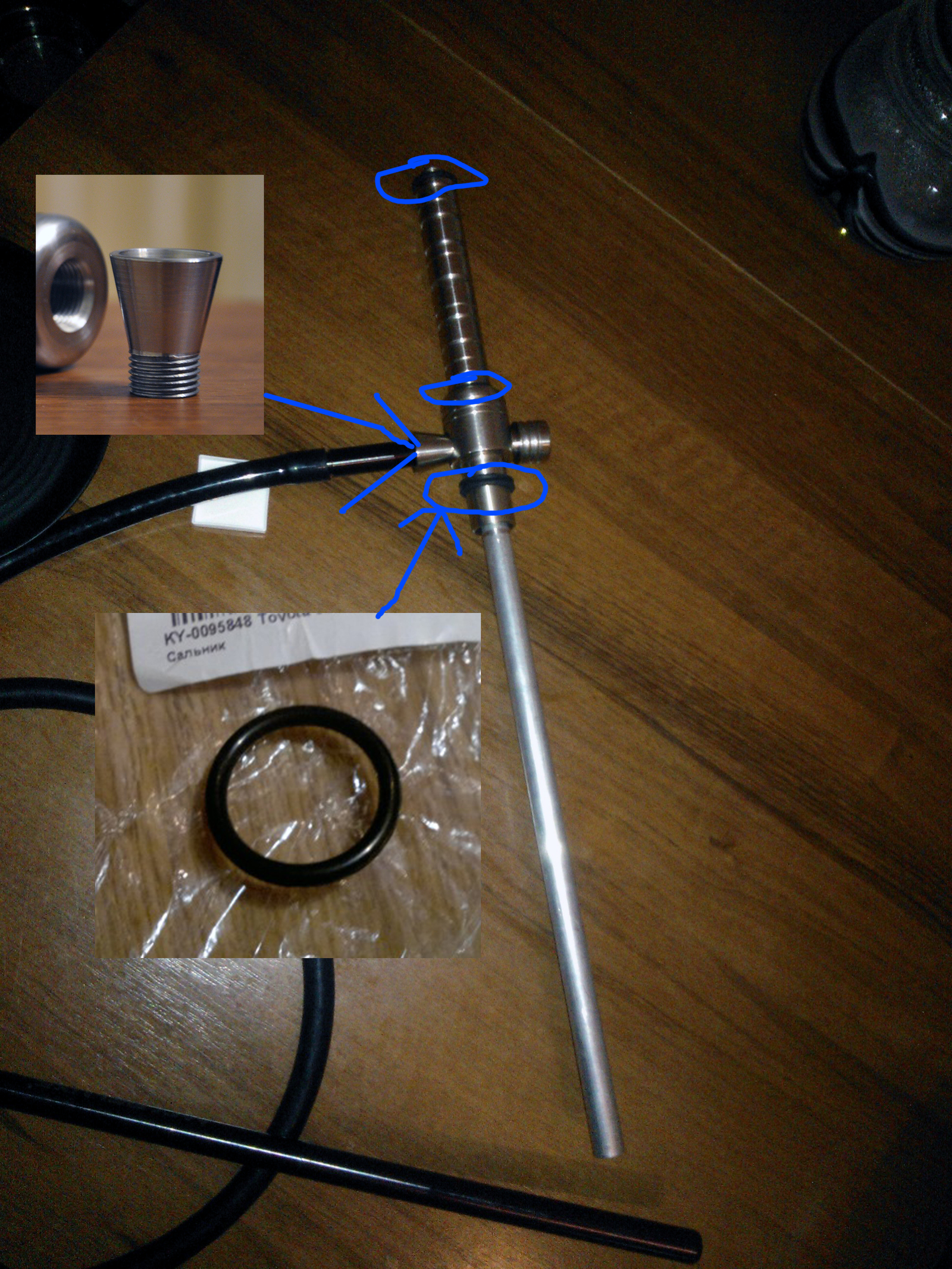

Для стандартных трубок был сделан стандартный разъем.
Резинку для уплотнения с бутылкой таких размеров в кальянных не нашел, нашел в автомобильном
В сравнении
Вот вроде и все.
Спасибо всем кто досмотрел.
Отдельное спасибо токарю, который понимал с полуслова, подсказывал и так качественно все сделал.
900р материал, 2к изготовление, 100р ПВХ трубка, 20р резинка. Остальное все было
