КВ приемник мирового уровня

Приветствую всех!


В школьные годы любил послушать ночью КВ вещательные радиостанции (ну и на СВ были неплохие музыкальные передачи: "Когда не хватает джаза", "Доктор блюз", "Напрямую с запада"...). В последнее время захотелось  опять "посерфить" ночной КВ эфир. Можно, конечно, было бы купить хороший КВ приемник или вообще послушать через Интернет (есть большая сеть SDR приемников и онлайн-сервисов), но захотелось собрать что-то самому, ибо это доставляет мне большое удовольствие. После поисков в Интернете решил попробовать простую конструкцию на TBA120. Наскреб КПЕ, дросселя и докупил детали. В принципе, все, что он смог поймать, это Самарского радиолюбителя Виктора (в силу того, что я жил в нескольких домах от его антенного хозяйства).

По итогу было решено собрать что-то другое. Мне понравилась конструкция, предложенная на сайте http://vpayaem.ru/receiver.html. Структурная схема приемника приведена ниже. Принципиальная есть на сайте.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

С удовольствием прочитал статью и дополнительно книгу Кульского А.Л. "КВ приемник мирового уровня –это очень просто" (рекомендую прочитать, почерпнул много полезного из нее).  Со схемой определились, заказываем компоненты. Готовые катушки решил заказать в магазине "Кварц"( москвичи хорошо его знают). Кварцевые фильтры, модуль Arduino ProMini, синтезатор Si5351А, дисплей на SSD1306 и мелочевку заказал на "АлиЭкспресс". В качестве генератора 43-103, 32,3 и 10,7 МГц решил использовать синтезатор на основе микросхемы SI5351, пользующийся популярностью у радиолюбителей своей простотой и наличием трех выходных каналов. Корпус решил сделать секционированным и экранированным. Первоначально рассматривался вариант изготовления корпуса из латуни, но потом был отвергнут из-за множества причин (ключевая - это цена). Как самый простой и доступный, решил сделать коробочку из фольгированного стеклотекстолита толщиной 1,5 мм (дешево и легко обрабатывать). Разделил корпус на 5 отсеков: ФВЧ и ФНЧ, смесители и 3 детектора. Думаю, "лишняя" экранировка никогда не повредит. Фото этапа сборки корпуса не осталось. Рисуем и собираем платы. По мере поступления деталей допаиваем. Хоть автор и не советовал "миниатюризировать приемник", я решил использовать по-максимуму SMD компоненты.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост
КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Выбор диапазона происходит при помощи реле на 5 В типа AXICOM IM03. Пока нет всех деталей, можно заняться настройкой входных фильтров. Для настройки фильтров на диапазон 86-146 МГц использовал комплект РК2-47 и Я2Р-67.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Если с настройкой фильтров диапазона 86-146 МГц в принципе не возникло сложностей, то для настройки фильтров диапазона 0-30 МГц пришлось снимать АЧХ по точкам, используя осциллограф и генератор Г4-102 (РК2-47 работает от 20 МГц). Предварительно выставил индуктивность катушек согласно схеме при помощи RLC метра. Получил следующую АЧХ (синяя линия) с провалом на частоте примерно 24 МГц. Любые манипуляции с сердечником не помогали (можно судить по отсутствию какого либо влияния на "яму").

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Виноватыми в этом оказались катушки, имевшие 3 обмотки, одна из которых имела большое количество витков. Снял все обмотки и намотал новую проводом потолще. Итоговая АЧХ показана красным цветом. Настройку фильтра оставил пока такой, ибо настроить три контура "по точкам" так себе занятие. По возможности подстрою в другой раз.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Катушка фильтра SSB детектора сделана на двух ферритовых кольцах проницаемостью М6000НН размерами К16x10x4,5. Кол-во витков рассчитано  в программе COIL32 (COIL64). Намотана проводом ПЭВ 0,315. Индуктивность подогнана по RLC метру. Для экранировки был изготовлен стальной экран ( марка стали КЕ или КН).

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Следующим этапом стала сборка схемы управления синтезатором и переделка программного обеспечения под свои задачи. Ссылка на исходник ПО дана в основной статье.  Та версия прошивки, которая используется на данный момент, имеет ряд косяков, поэтому предлагать ее я не буду, она требует доработки (займусь попозже). Делаем первое включение и настраиваем полосовой фильтр 43 МГц после первого смесителя. Катушки полосового фильтра были заменены на маленькие дроссели, так как ранее впаянные мной катушки не имели возможность их взаимного перемещения. Лучше намотать катушки толстым проводом и оставить длинные выводы, т.к. небольшие перемещения катушек вызывают изменения в АЧХ полосового фильтра.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Для настройки приемного тракта необходимо подать на антенный вход сигнал частотой 1 МГц и амплитудой 10 мВ, а осциллограф подключить к эмиттерному повторителю  на транзисторе Т2 (предварительно необходимо отключить все детекторы). На вход первого смесителя подать частоту 44 МГц. На повторителе при этом будет сигнал частотой 10,7 МГц (32,3 МГц тоже нужно подать на второй смеситель). Путем изменения взаимного положения катушек, подстройки конденсаторов и контура на выходе второго смесителя необходимо добиться максимума сигнала, но амплитудой не более 0,8 - 0,9 от входной величины, т.е. в нашем случае это 8-9 мВ. Желательно использовать насадку-пружинку на щуп осциллографа для уменьшения земляной петли (картинка на экране осциллографа будет более четкой). Также снова повторю, что амплитуда сигналов, подаваемых на 6 вывод NE612, не должна превышать 200-300 мв (peak-to-peak).

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Подключаем детекторы и пытаемся поймать какую-нибудь станцию. При правильной сборке приемник работает сразу. Для работы в режимах верхней боковой и нижней боковой в программное обеспечение была введена возможность изменения третей ПЧ. По умолчанию детектор SSB работает в режиме USB, для перевода в режим LSB необходимо поменять частоту ПЧ на 6 кГц, т.е. 10,706 МГц. На кусок провода длинной 2 метра удалось поймать несколько радиолюбителей и пяток вещалок. На УКВ поймал все станции, вещающие в Самаре. На некоторое время приемник был заброшен (свадьба + переезд), и я решил его облагородить, дабы его было удобно носить (прежде всего, взять в отпуск и вывозить в летнее время на природу). Подобрал корпус и вытравил платы для стабилизаторов, генератора и ардуины. Сделал выводы под питание и звук. Подобрал пластиковый корпус. Питание решено было сделать на элементах типа 18650 + внешнее зарядное устройство. Токи потребления по шине +5В порядка 60 мА (с реле до 100 мА), по шине +6 В - 21 мА, по шине 12 В - 36 мА ( с усилителем на LM386 пиково до 150 мА). Поэтому решено было использовать четыре аккумулятора и линейные стабилизаторы типа LDO. Использование повышающих DC-DC рассматривалось, но из-за желания успеть собрать приемник к отпуску было решено сделать попроще. Да и многие DC-DC работают на частотах порядка 1 МГц, что в купе с гармониками может подпортить прием (возможно DC-DC нужно поместить в экранированный корпус и хорошо отфильтровать питание, та еще задача).

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Корпус Gainta G765 размерами 156х180х52 мм.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост
КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Делаем необходимые отверстия.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

На задней панели расположился входной аттенюатор, винтовые клеммы для подключения антенны и заземления. На передней панели выключатель питания, переключатель детекторов (AM, SSB и ЧМ), регулятор громкости, гнездо для подключения наушников, энкодер, дисплей и две кнопки выбора диапазона и полосы (USB\LSB).

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Динамик прикрепил на верхнюю крышку, батарейные отсеки приклеены двухсторонним скотчем. На заднюю панель добавил телескопическую антенну (до 500 мм). Плату с синтезатором и ардуино закрыл "коробочкой" из жести.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Так он выглядит сейчас.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

Приемник отлично работает на кусок провода в условиях городской квартиры. На мой YouTube канал выложены видео, снятые в отпуске. К сожалению, не всегда погода позволяла поработать с ним на природе https://www.youtube.com/playlist?list=PLbNHdK9sCBrJYEgsWiAMV...

Нравится слушать номерные станции, многие из указанных на сайте http://priyom.org/ слышно и в Самаре (на сайте есть расписание вещания).


Одной из особенности использования в данном приемнике синтезатора Si5351A является то, что при работе на частотах 86-146 МГц в диапазоне от 108 МГц и до практически 119 МГц происходит дублирование радиостанций FM диапазона (качество звука разное). Проведя нехитрые расчеты стало понятно, что в этом виновата вторая гармоника в первом смесителе. Хоть и теоретически синтезатор "должен выдавать меандр" и второй гармоники там быть не должно. Для решения этого вопроса одолжил у товарища осциллограф с полосой до 300 МГц (мой до 50 МГц). По факту меандр сохраняется примерно до 25 МГц.  Снял АЧХ синтезатора на холостом ходу, а так же посмотрел спектры сигнала (такой информации в свободном доступе не нашел). В таблице Fприем это частота, на которой ловится станция, Fреал - реальная частота станции, Fгет - частота первого смесителя, далее 2 гармоника от частоты смесителя и последняя колонка - ее разница с частотой ПЧ.

КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост
КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост
КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост
КВ приемник мирового уровня Folk Audio Custom, Самара, Радио, Радиолюбители, Радиотехника, Короткие волны, Длиннопост

В принципе, с этим уже ничего не сделать, либо если так необходим "чистый" 86-146 МГц диапазон, то можно использовать синтезатор с ФАПЧ, типа ADF4351 (меандр до 2 ГГц + дифференциальный  выход). Еще одной важной деталью является размещение делителей напряжения для работы смесителей NE612. С частот 30 МГц и выше размещение делителя непосредственно около  смесителя не оказывает влияния на работу приемника. Для частот меньших, где форма стремиться к меандру, лучшим решением будет размещение делителя на стороне синтезатора. Для этого приемника делитель на частоте 10,7 МГц размещен на плате синтезатора, иначе он оказывает влияние на детектор АМ и SSB. Видео о том, как это проявляется, здесь: https://youtu.be/ZaCuFM5h4Fw .


Всем спасибо за внимание, надеюсь, было интересно. Если есть вопросы, то постараюсь ответить.


Денис, г. Самара.

Показать полностью 19
370

Отдам в радиокружок!

Всем привет!

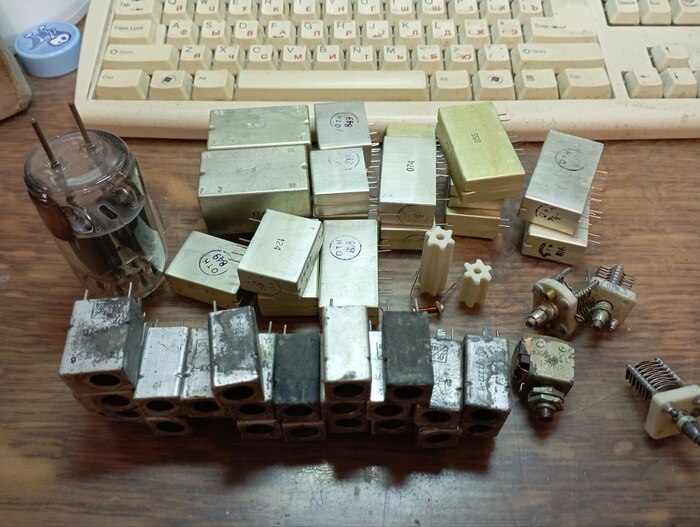

Планирую перебрать свое электронное добро, а излишки отдать в радиокружок. В Самаре такой не нашел, так что готов отправить в другой город. Если у Вас есть знакомые руководители, которым нужны детали, то пишите folk87(@)gmail.com.

320

Измериловка: дефектоскоп ВИД-345

Всем привет!


Принесли вот такой приборчик с жалобой: "всю ночь заряжаем аккумуляторы (АКБ), приезжаем в поле, а он не включается".

Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom

Понятное дело, что что-то случилось с цепями питания. Вскрываем пациента.

Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom

Так так, dc-dc собран на max1797. Прикуриваем прибор от ЛБП.

Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom
Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom

В выключенном состоянии (сигнал shdn на 4 ножке макса есть) потребление порядка 130 мА. Это много, вот и причина быстрой разрядки АКБ. Макс при этом заметно греется. Но при включении прибора, она выдает положенные 4.08 В, ток при этом порядка 230 мА. Заказываем новую микросхему. Меняем и прикуриваем от ЛБП. При выключенном приборе имеем нулевое потребление.

Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom

Включаем прибор:

Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom

Напряжение на выходе dc-dc есть. Собираем в кучу и можно немного поиграться:) Толщину измеряет, дефекты ищет...

Измериловка: дефектоскоп ВИД-345 Ремонт электроники, Дефектоскоп, Длиннопост, Folk Audio Custom

Спасибо за внимание.


Денис, г. Самара.

Показать полностью 6
10

Нагибатель

Знакомый работает в одной фирме где периодически заказывают изготовление разного  железа по чертежам. Так есть один "постоянный изготовитель", который, периодически (~60% случаев) делает какой нибудь брак (криво, косо, резьбы не те и тд, приходится отдавать на переделку или самим доводить) . В один момент это надоело руководству и они решили найти альтернативу. Альтернатива явилась к ним в офис где ей и рассказали и показали изделия "постоянного изготовителя". На что он сказал "Я их буду нагибать.." взял чертежи с материалом и умчался в СОЖную даль... Как можно догадаться, "альтернатива"аналогично накосячила, например, вместо резьбы м4 просверлило отверстие диаметром 4 (не а че может на м5 перережим?), а так же не могла нарезать правильно метрическую резьбу и т.д. за что и получил свое прозвище " нагибатель".  Предрекая вопросы. Фирмы с солидным парком не хотят связываться с мелкими заказами (нууу надо станки запрограммировать...).

371

Измериловка: мегаомметр Megger MIT1020/2

Всем привет!


Принесли такой агрегат на ремонт. По симптомам нет напряжении на выходе. С аналогичной неисправностью  я уже сталкивался на таком же приборе около 4-х лет назад. Был проведен аналогичный бюджетный ремонт.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Вскрываем корпус:

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Внутри под дополнительной защитой находится схема измерения и высоковольтный источник. "Общается" нижняя плата с платой управления через оптический канал. Питание на нижнюю плату поступает через импульсный источник питания, выполняющий роль гальванической развязки. Обмотки трансформатора намотаны высоковольтным проводом.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

На высоковольтной плате расположен трансформатор, шим генератор, умножитель, измерительная цепь и цепь разряда. Проверяем целостность резисторов, конденсатора, измерительной цепи, заодно и резисторов цепи обратной связи.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Черненькие резисторы на 10 кОм 0.5%. Один из них вышел из строя. Цепочка зеленых служит для разряда измеряемой цепи (они все целые).

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Перед нами высоковольтный прецизионный резистор фирмы TT Electronics. Такого у нас нет, а вариант купить такой за пару десятков $ заказчиков не устраивает (да и как выяснилось временный вариант отлично работает уже 4-тый год, поэтому просили повторить. Кстати он без проблем ежегодно поверяется). Берем коробку с резисторами МЛТ-1 5% и выбираем замену, которая попадет в погрешность 10 кОм+- 0.5%. И обработав его поверхность изопропанолом устанавливаем на плату.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Понятное дело, что МЛТ в случае чего не хило покоптит...

Находим еще 2 неисправных резистора. Тип их мне не известен. Скорее всего это Fuseble resistor. Такой экзотики в Самаре тоже нет.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Так же подбираем замену из МЛТ-0.5 5%. Благо в цепи из четырех резисторов на 39 кОм осталось 2 шт "оригинальных".  Собираем все в кучу и проверяем.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники
Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

По возможности проверяем работоспособность на магазине сопротивлений и проверяем напряжение на выходе мегаомметра при помощи ДНВ и вольтметра В7-40 ( магазин позволяет проверить мегаомметры с напряжением до 5 кВ). Испытание в высоковольтной лаборатории подтвердили полную работоспособность, включая режим на 10 кВ. Именно больше всего боялся, что на этом режиме "прошьет" МЛТшки. Посмотрим, сколько прослужит этот прибор. Вот набросал примерную схему узла.

Измериловка: мегаомметр Megger MIT1020/2 Мегаомметр, Ремонт электроники, Кипиа, Длиннопост, Ремонт техники

Звездочками обозначил неисправные резисторы. Почему именно они вышли из строя (причем в тех же местах как и в  предыдущем меггере) для меня загадка. Возможно каким то образом попало напряжение "из вне" на измерительные цепи.


Спасибо за внимание!

Показать полностью 9
740

О безалаберности...

Увидел посты @klimov69 в ленте и решил тоже поделится своими наблюдениями за производителями. Работаю я инженером по метрологии и соответственно занимаюсь поверкой физико-химических средств измерений. В основном это газоанализаторы. Хочу рассказать о случае, который сильно поразил нас (всех коллег). Коллега принес газоанализатор АМТ-3М. Газоанализатор перестал включаться, когда случайно во включенном состоянии сняли блок детекторов (прибор из другой организации, нефтехимиков). Он выглядит так:

О безалаберности... Отк, Промышленность, Газоанализатор, Производство, Халатность, Амт-3м, Длиннопост

Прибор был поверен центральной службой метрологии и стандартизации, о чего говорило свежее клеймо на корпусе газоанализатора. Прибор удалось привести "в чувства" путем разбора и переподключения аккумулятора. Самое интересное было потом. Собрав прибор обратно обратили внимание, что он не забирает пробу через шланг. Мотор насоса работает (побудитель расхода), а всасывания не происходит (подключенный ротаметр это подтвердил). Задались вопросом: почему он прошел поверку?! Нашли методику поверки МП-242-0799-2008. Там указано, что ПГС или ПИГС подается через тройник (п. 5.11). Это означает, что должен работать встроенный побудитель расхода а избыток ПГС сбрасываться в атмосферу через тройник. Снова разобрали прибор и добрались до центробежного насоса. Он представлял из себя самодельную конструкцию из алюминия, электродвигателя и плоского (с прорезями диска). К сожалению фотографии этого "шедевра" почили в старом телефоне.  Тут и выяснилось, почему он не качал! На заводе забыли выгнуть лопасти! И часть из них не была вырезана на диске! Простая манипуляция с ножницами и плоскогубцами и мы получили работающий насос! Т.е. производитель поставил в опасность жизнь и здоровье людей из за своей халатности! В последствии принесли еще два таких же газоанализатора с аналогичной проблемой. Видимо было закуплено из одной партии по тендеру несколько штук. Так, что у кого есть АМТ-3М или аналогичные отечественные газоанализаторы/течеискатели  обратите на это внимание.

134

Собираем часики

Приветствую пикабушники!


Лето у меня это самый разъездной сезон и поэтому порадовать чем-то новеньким пока не получается.


Как то очень давно не собирал часов на неоновых индикаторах типа ИН. При ремонте радиолы Ригонда 102 мне за работу подарили старый калькулятор "Искра" из которого были успешно извлечены индикаторы типа ИН-8-2. Поэтому я решил их использовать.

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Прежде всего развел в программе SL5 печатные платы и заказал их производство (захотелось сделать красиво, без лазерно-утюжных дел). Пока платы в производстве  - заказываем недостающие электронные компоненты. Схему собирал уже неоднократно испытанную: часы реального времени DS1307, микроконтроллер ATtiny 2313, дешифратор К155ИД1 и источник высокого напряжения на микросхеме MAX1771. Схема и прошивка была когда то взята с форума Радиокот. На плате так же заложил возможности использования задающего тактового генератора 32768 Гц на основе микросхемы DS32kHz фирмы MAXIM. Если кому-то потребуется схема, плата и прошивка - спрашивайте, отправлю на почту.

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Сдесь не все детали)

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Собираем главную плату! Использую обычный припой ПОС-61.

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Все готово) Можно отмывать!

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост
Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

К сожалению по сборке индикаторов нет фото, да там и в принципе ничего сложного. Отмываем ацетоном индикаторы. При этом могут стереться заводские надписи. Соединяем верхнюю и нижнюю плату. Подаем питание +12 В и проверяем работу стабилизатора + 5В и источника + 180 В. Заливаем прошивку программатором JTAG (на основе 74HC244). Как назло куда то засунул свой программатор AVR-910 (который нашелся, намного позже в коробке, которую пару раз просматривал, когда его искал:) ).

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Вставляем батарейку и устанавливаем время. Ура! все заработало!

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Латунные стойки полируем при помощи полировальной пасты, дрели и куска ткани.

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Собираем конструкцию используя красивые винты.

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Уже течении трех месяцев радуют меня)

Собираем часики Самара, Часы, Folk Audio Custom, Nixie clock, Длиннопост

Спасибо за внимание!


По прошивке, схеме и плате пишите сюда Folk87(@)gmail.com


З.Ы. 1. Внимание, у часов реального времени DS1307 по умолчанию есть функция перевода на летнее и зимнее время, поэтому это нужно учитывать.  2. Не нужно мне писать про недостаток будильника, GPS и прочего. Все это есть в любом мобильнике! Эти часы прежде всего оригинальное украшение интерьера! 3. Я художник - я так вижу :)

Показать полностью 10
116

Измериловка: индикатор Я2Р-67

Приветствую пикабушники!


Сегодня у нас в ремонте индикатор КСВН и ослабления Я2Р-67 (далее индикатор). Он работает в комплекте с генератором качающейся частоты (далее ГКЧ). Вся эта установка используется для исследования коэффициента стоячей волны (КСВ) различных устройств (в т.ч. на ней согласуем антенны), а так же для исследования коэффициента затухания разных материалов. ГКЧ может работать на частотах от 7.5 ГГц до 12.5 ГГц.

Измериловка: индикатор Я2Р-67 Генератор, Ремонт электроники, Folk Audio Custom, Самара, Длиннопост, Гифка, Осциллограф
Появилась следующая неисправность: нестабильность линии по каналу отраженной волны (точнее это отношение падающей к прошедшей):
Измериловка: индикатор Я2Р-67 Генератор, Ремонт электроники, Folk Audio Custom, Самара, Длиннопост, Гифка, Осциллограф

Разбираем индикатор:

Измериловка: индикатор Я2Р-67 Генератор, Ремонт электроники, Folk Audio Custom, Самара, Длиннопост, Гифка, Осциллограф

Нас  встречает куча пыли) для начала проверяем состояние электролитов и напряжения, которые выдает блок питания. Это два источника на 27 В, один на 250 В и один на 80 В. Все напряжения в норме. Электролиты в блоке питания в хорошем состоянии, поэтому их не трогаем. Ищем платы усилителей падающей и отраженной волны.

Измериловка: индикатор Я2Р-67 Генератор, Ремонт электроники, Folk Audio Custom, Самара, Длиннопост, Гифка, Осциллограф

Под верхним экрарированным кожухом стоит усилитель для отраженной волны, под нижним - падающей.

Измериловка: индикатор Я2Р-67 Генератор, Ремонт электроники, Folk Audio Custom, Самара, Длиннопост, Гифка, Осциллограф

При помощи ранее отремонтированного осциллографа С1-65 начинаем покаскадно проверять прохождение сигнала от входа к выходу. На входе усилителей стоят резонансные каскады на основе LC контуров настроенные на частоту модуляции 100 кГц. Модуляция высокочастотного сигнала с частотой 100 кГц необходима для повышерия чувствительности прибора. Для этого в ГКЧ стоит модулятор, который "изменяет" амплитуду ВЧ сигнала с частотой 100 кГц, а детекторные головки установленные на волноводах выделяют "огибающую" ВЧ сигнала и подают на резонансный усилитель. Осциллограф показал, что на выходе резонансного каскада, происходят скачки амплитуды синхронно с линией на экране. Анализ причин такого поведения и проверка осциллографом показала, что причиной является нестабильность питающего напряжения -12 В. По схеме источник -12 В находится на плате синхронных детекторов. И виновником оказался стабилитрон типа д814г, замену которому успешно удалось найти в запасниках. После его замены все заработало отлично. Плата синхронного детектора на фото справа.

Измериловка: индикатор Я2Р-67 Генератор, Ремонт электроники, Folk Audio Custom, Самара, Длиннопост, Гифка, Осциллограф

Собираем все в кучу (попутно очищаем все от пыли) и проверяем работоспособность. Все отлично)


Спасибо за внимание!


Денис, г. Самара

Показать полностью 4
268

Измериловка: осциллогрф С1-65А

Приветствую пикабушники!


Сейчас много работы, поэтому ничего сейчас не беру в ремонт. А так, по работе в свободное время "починяем всякие примуса". И так имеем сциллограф С1-65А с неисправностью: "работал, задымил, разобрали - выпал резистор".

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост
Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Вскрываем

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Внешний осмотр показал, что досталось диодам, а так же определил цепь, где стоял резистор. Это шина +10 В.

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост
Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Смотрим целосность сетевого предохранителя:

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Теперь ясна причина, почему он не сработал. Меняем диоды д237 ( пробиты оба) на 1n5408. Резистор номиналом 3 Ома (используется в цепи защиты по току) меняем на новый номиналом 0.33 ома ибо при перегреве номинал "уплыл" в верх. Проверяем транзисторы и диоды, которые стоят в стабилизаторе +10 В.

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Мощные транзисторы целы, вышел из строя только транзистор в цепи защиты по току. Поставил КТ3102.

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Проверяем состояние электролитов и включаем прибор. Проводим проверку величин напряжений источника питания - все в норме. Проверяем работоспособность:

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Сигнал в диапазоне 10-5 и 2 В имеет выброс, который связан с неисправностью входной секции, а точнее компенсирующим подстроечным конденсатором. Выявилось это методом "постукиваяния".

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Вот он, КТ2-18

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Аналогичного для замены не нашел, поэтому приколхозил керамический

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Все отлично настроилось! Ставим светодиод на индикатор "сеть" и отмываем переднюю панель и ручки.

Измериловка: осциллогрф С1-65А Осциллограф, Ремонт электроники, Самара, Folk Audio Custom, Длиннопост

Настраиваем баланс дифкаскада и радуемся. Все отлично работает.


Спасибо за внимание!

Показать полностью 12
