Для удобства ищем схемы и РЭ в интернете. Однако качество схем доступных в интернете оказалось низким и было принято решение искать бумажный альбом схем. Прямой поиск дал мало результатов и было решено попробовать обратиться к продавцам на популярной интернет площадке, которые продают какие либо части от прибора Х1-48. И удалось найти и купить альбом схем!

Если проще, то принцип работы прибора основан на наличии двух генераторов - с фиксированной (350 МГц)  и с перестраиваемой частотой. (350.1 - 500 МГц)  С генераторов сигнал  попадает на смеситель, где выделяется разносная частота (0,1 - 150 МГц) , там же она фильтруется, усиливается и стабилизируется по амплитуде (система АРУ). Часть полученного сигнала идет через аттенюатор на выход, а часть поступает на смеситель частотных меток. На смеситель частотных меток поступает сигнал с генератора частотных меток. С формирователя частотных меток сигнал меток поступает в осциллографический блок. За горизонтальную развертку отвечает генератор пилообразного напряжения (он же и меняет частоту перестраиваемого генератора) в итоге мы видим на экране горизонтальные линии: визир с частотными метками и линия напряжения со входа детектора. Линия АЧХ формируется вч детектором и усилителем Y. Сигнал с генератора поступает на исследуемую цепь, например, фильтр и на выходе цепи детектируется вч детектором, усиливается и подается на блок осциллографический и мы видим АЧХ исследуемой цепи.

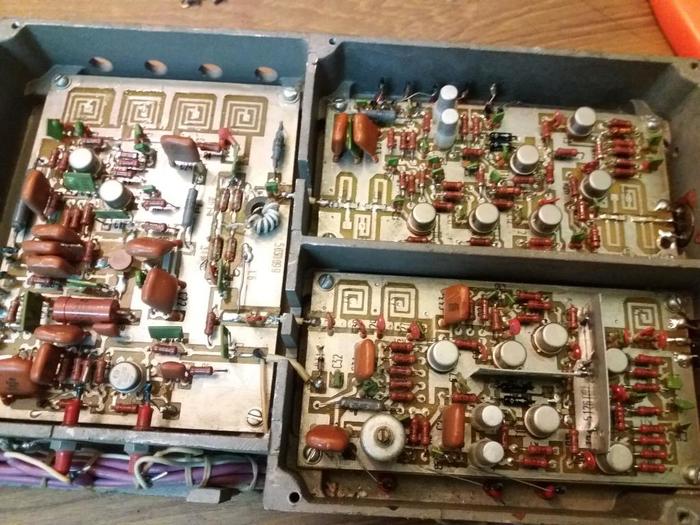

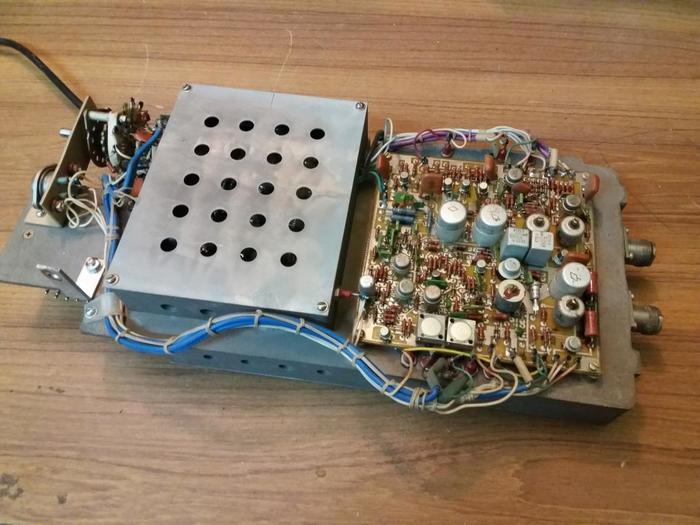

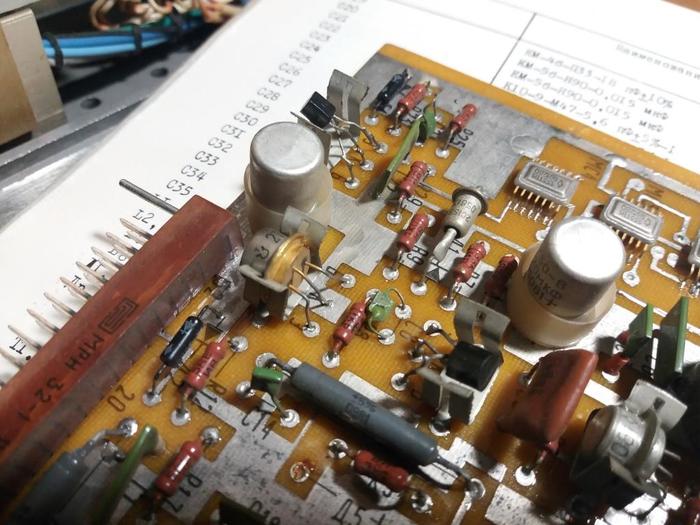

И так изучаем РЭ и схему и приступаем к ремонту. Первое проверяем питающие напряжения. Они оказались в порядке. Далее меняем все мелкие электролиты и проверяем крупные (при необходимости меняем). Частой неисправностью приводящей отсутствию захвата часты является выход из строя электролитического конденсатора в блоке преобразователя частота-напряжение. Поэтому практически полностью разбираем прибор и любуемся красотой). Блок генераторов.

Заменив все мелкие электролиты и часть "больших". Проверяем работоспособность прибора. Генератор зафункционировал нормально. При помощи частотомера устанавливаем частоту фиксированного генератора 350 МГц и проверяем в ручном режиме качания выходные частоты на краях рабочих диапазонов (допуски по частоте указаны в РЭ).

Пришло время разбираться с с генератором частотных меток. При помощи осциллографа проверяем генерируемые частоты (10 МГц, 1 МГц, 100 кГц, 10 кГц). Тут уже кто то порукоблудил. Впаяли другие транзисторы, выкинули "лишнее". Восстанавливаем согласно схемы. Частотные метки на 100 и 10 кГц заработали. Подстраиваем частоту задающего генератора и проверяем работу меток на приборе.

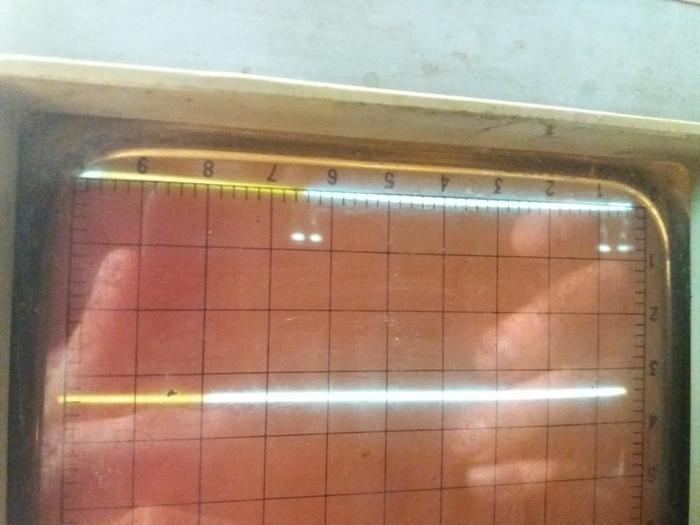

Метки формируются по принципу "нулевых биений", поэтому при большом масштабе она выглядит как прямоугольник с провалом

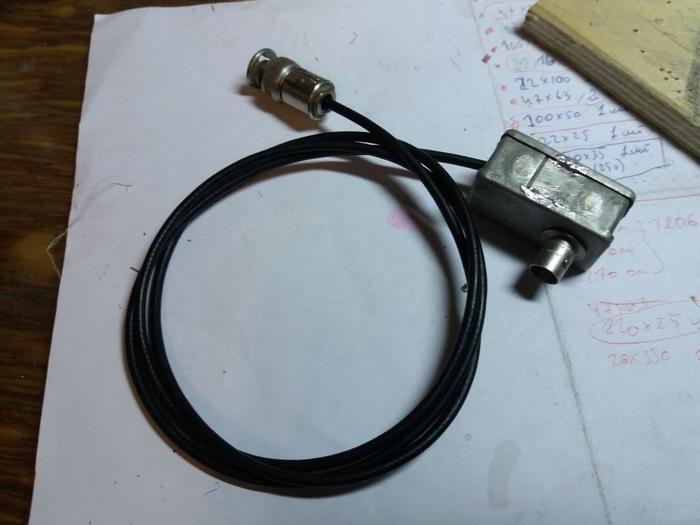

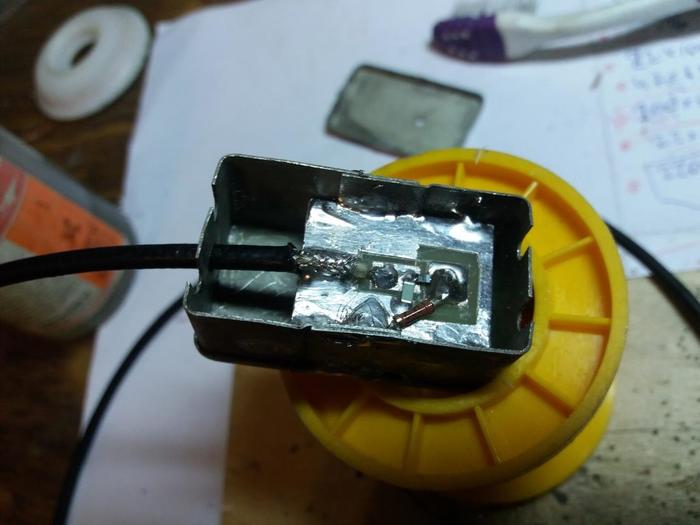

Т.к. прибор полностью разукомплектован, а детекторы вч из ЗИПов достаточно дорогие было решено собрать детектор из подручных материалов на основе схемы их альбома схем. В качестве диода выбрал BAT6203, т.к. ранее его уже неоднократно применял. Подобрал подходящую коробочку. Детекторная головка на 50 Ом.

Проверка показала, что она имеет ровную АЧХ на всем диапазоне работы генератора.

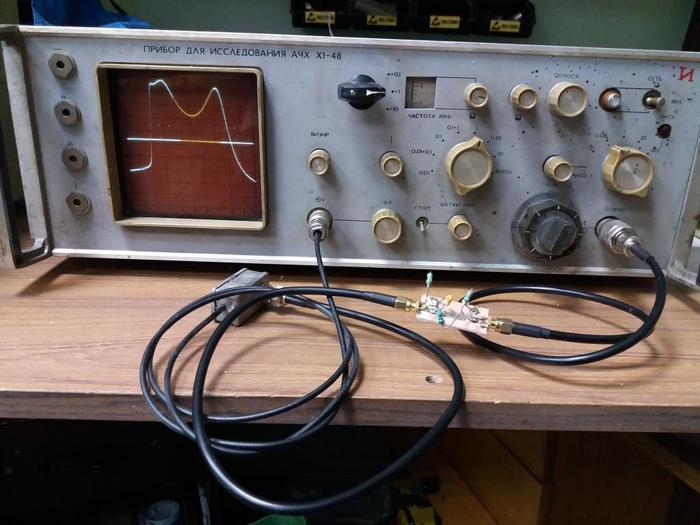

Вот прибор готов к использованию. Играемся с полосовыми фильтрами...

Книжку отсканировал, схемы в хорошем качестве на Х1-48 здесь: https://drive.google.com/file/d/1Vw9FLFhlzs9-wWNKEEkrhOufX66...

З.Ы. 1. Жду комментов "Сдайте прибор и купите NanoVNA/OCA-103 и т.д." Сдать прибор всегда можно успеть, тем более со временем он как вино, только подорожает)) Считаю, что основы радиоэлектроники лучше изучать все же с таких монстров, где есть подробное описание принципов работы и схемы.

З.Ы. 2. Радиоклуб проводит выставку ретротехники в холле Самарского университета ( на Московском Шоссе, где Энергия-Буран) до 22 мая. Приходите!

Всем удачи!
