Функциональные модули⁠⁠

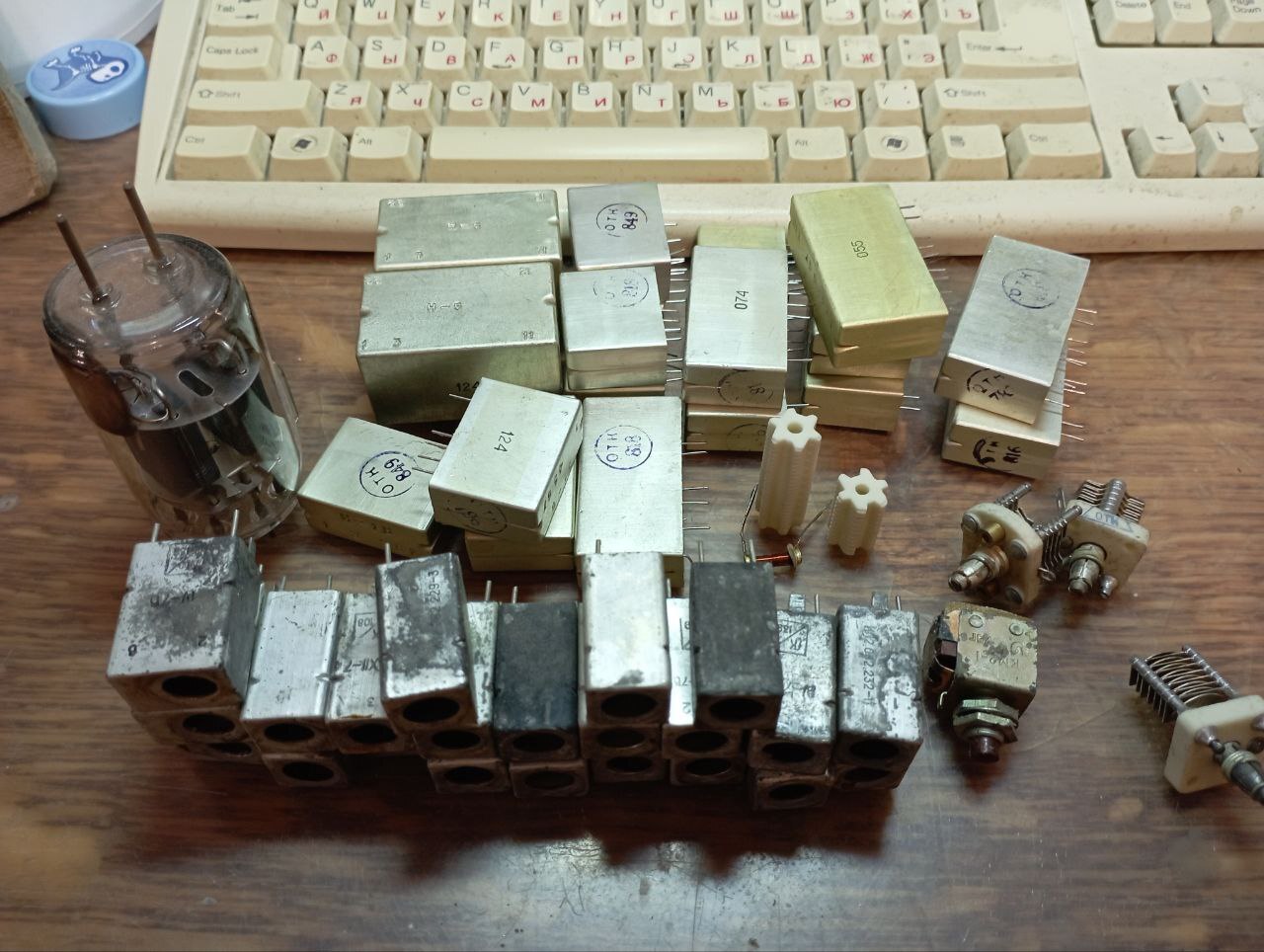

В поисках контуров для самоделок на неназываемой барахолке наткнулся на лот содержащий искомое + некоторое количество радиокомпонентов. Среди них выделялись функциональные элементы, какой либо информации по ним найти не удалось, очевидно, что это части какого-то радиоприемного оборудования. В общем решил вскрыть их, сфотографировать и нарисовать схему, может кому-то пригодится.

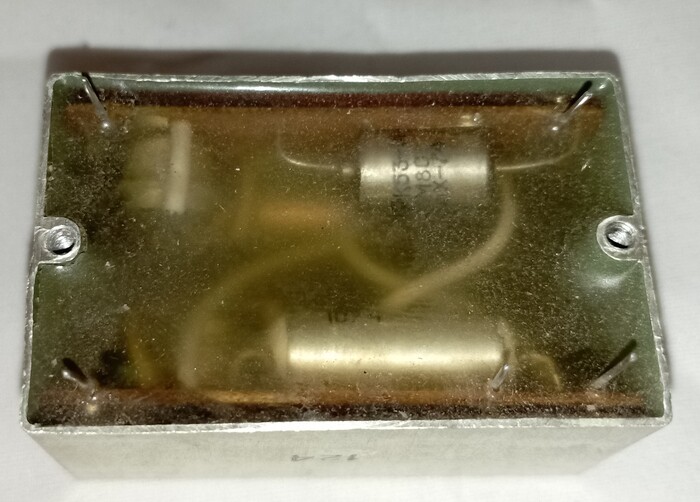

Корпуса сделаны из алюминия, и платы залиты компаундом типа Виксинт или ПКФ.

1/2

При вскрытии выяснилось, что компоненты в основном 1974-1975 года выпуска.

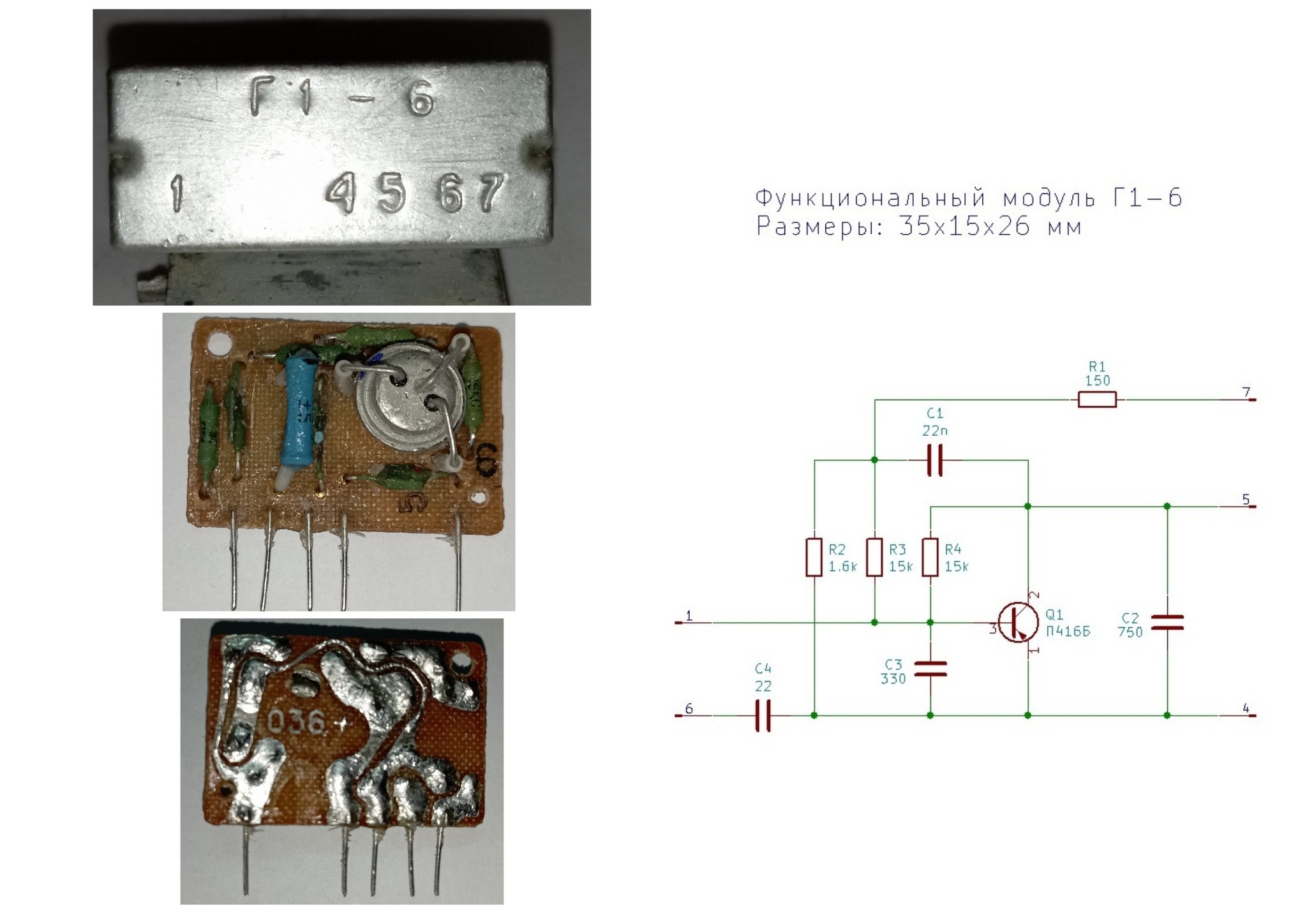

Функциональный элемент Г1-6

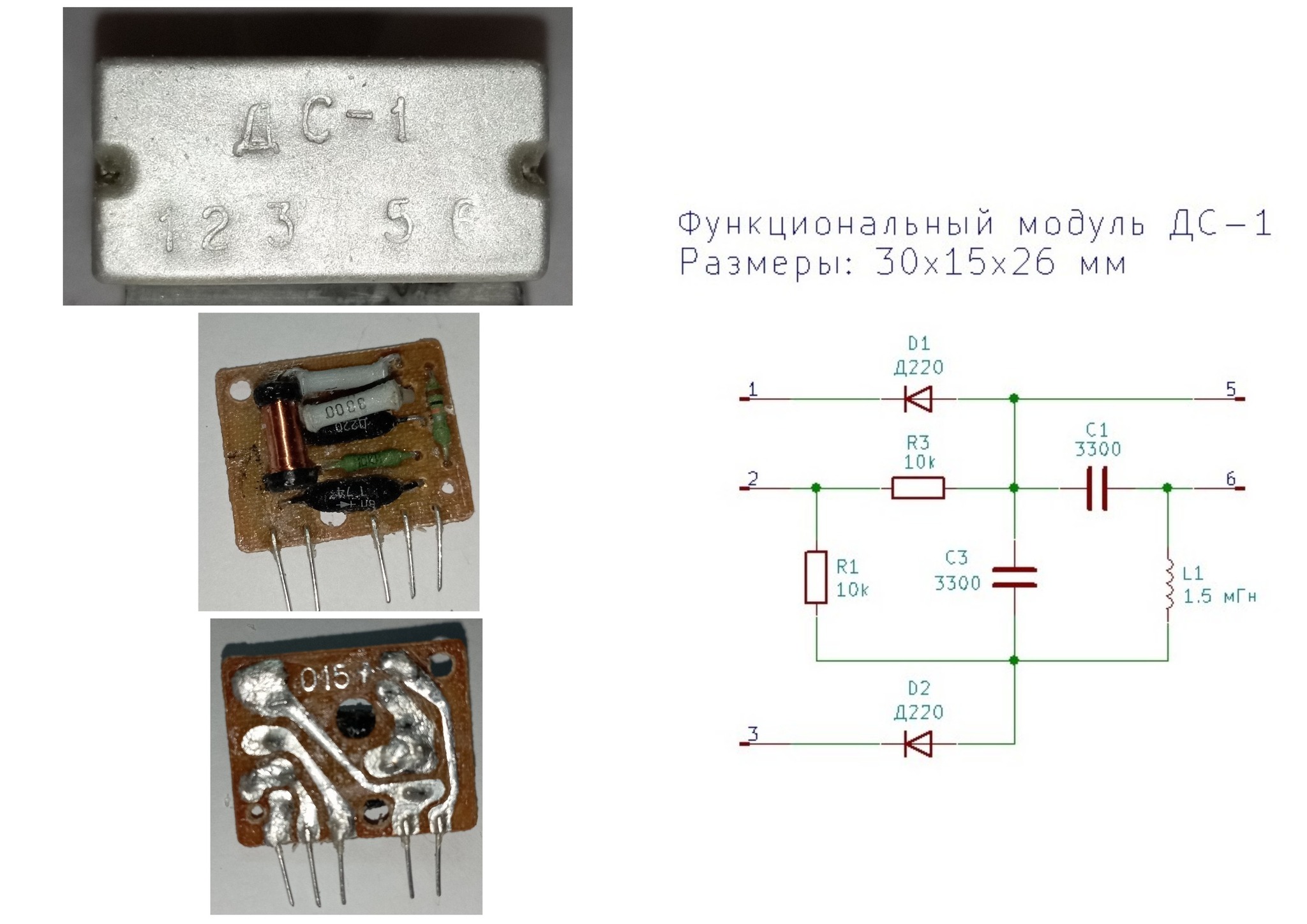

Функциональный элемент ДС-1

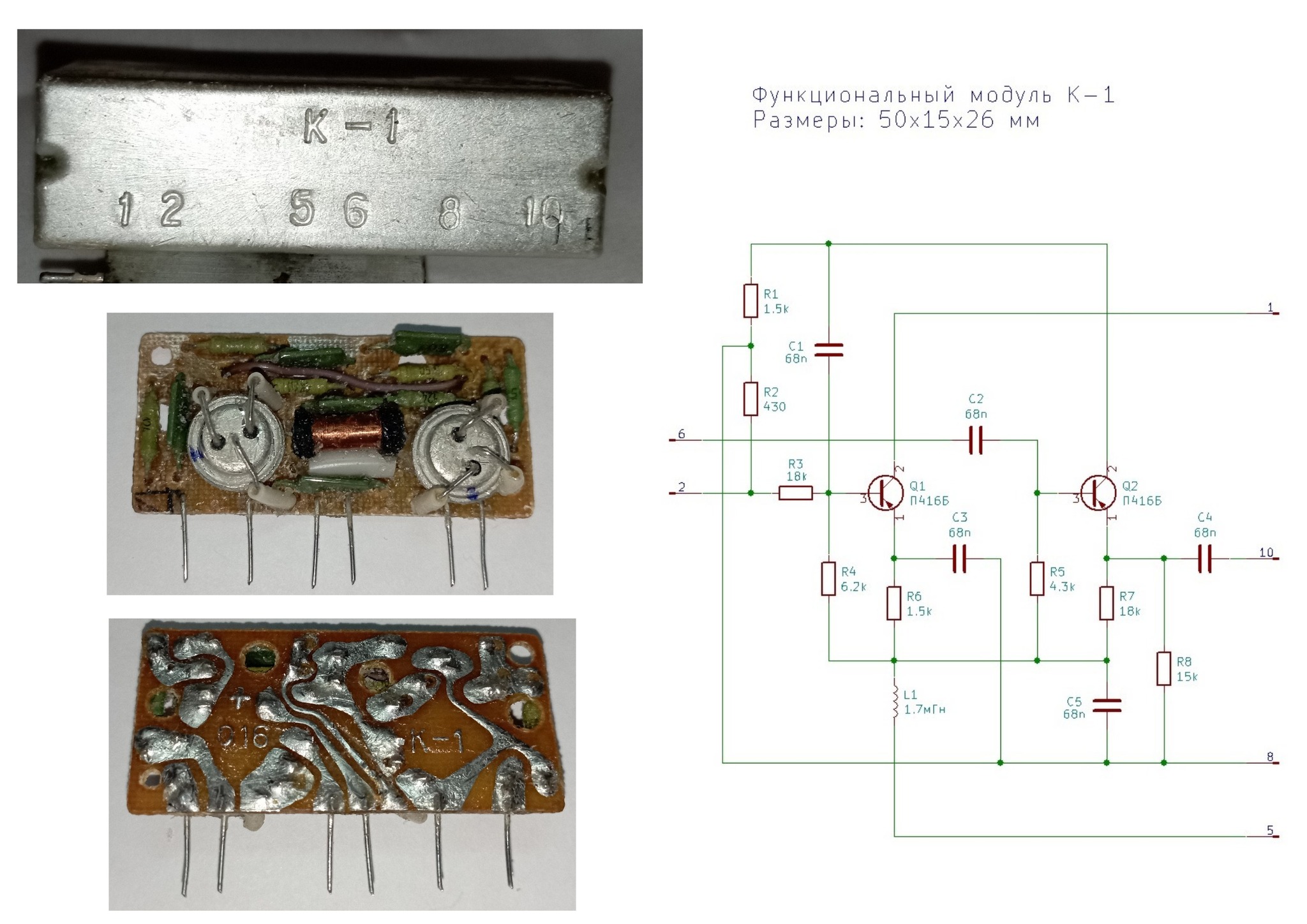

Функциональный элемент К-1

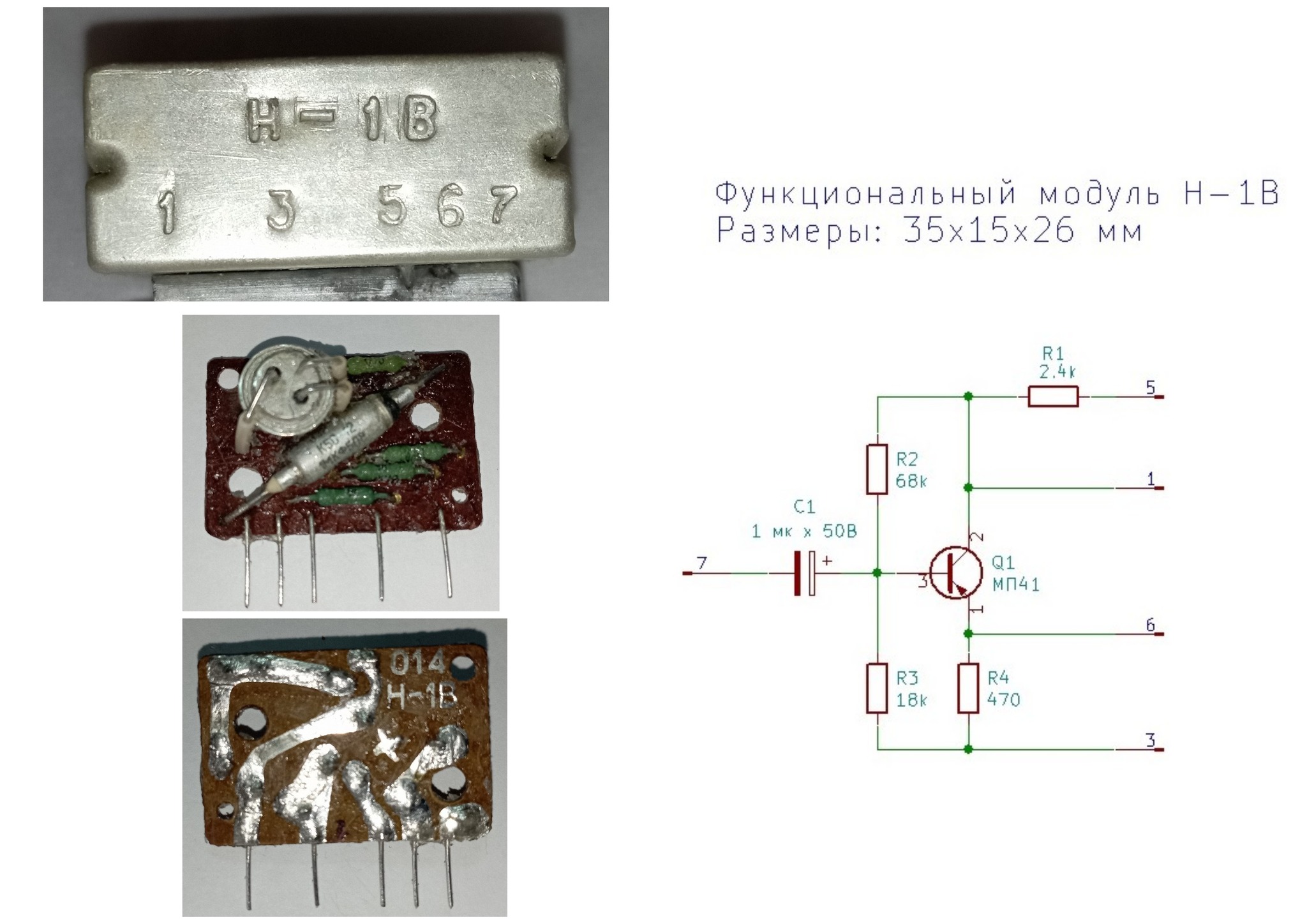

Функциональный элемент Н1-В

Функциональный элемент Н-5

Функциональный элемент ОГ-4

Функциональный элемент У-1

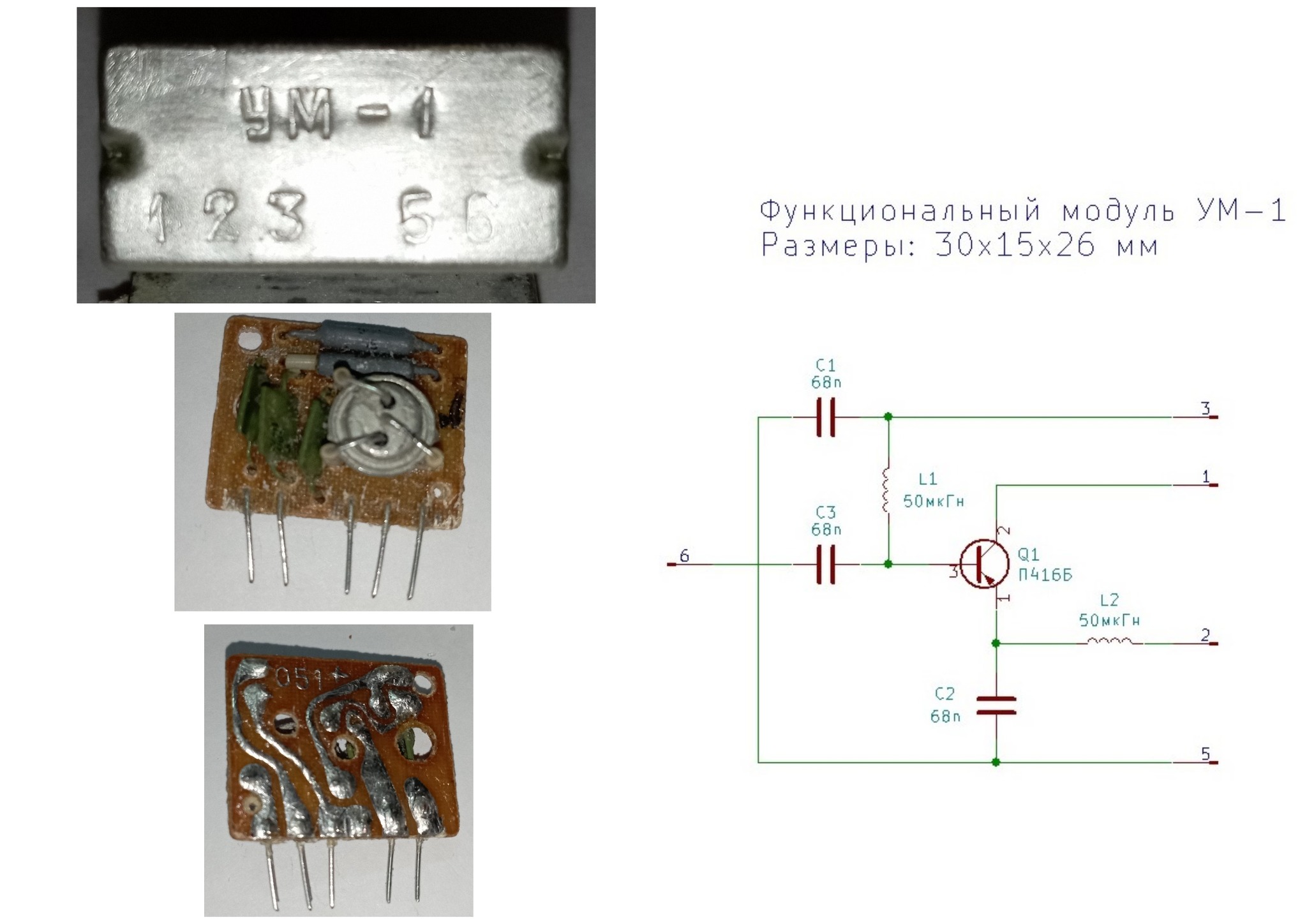

Функциональный элемент УМ-1

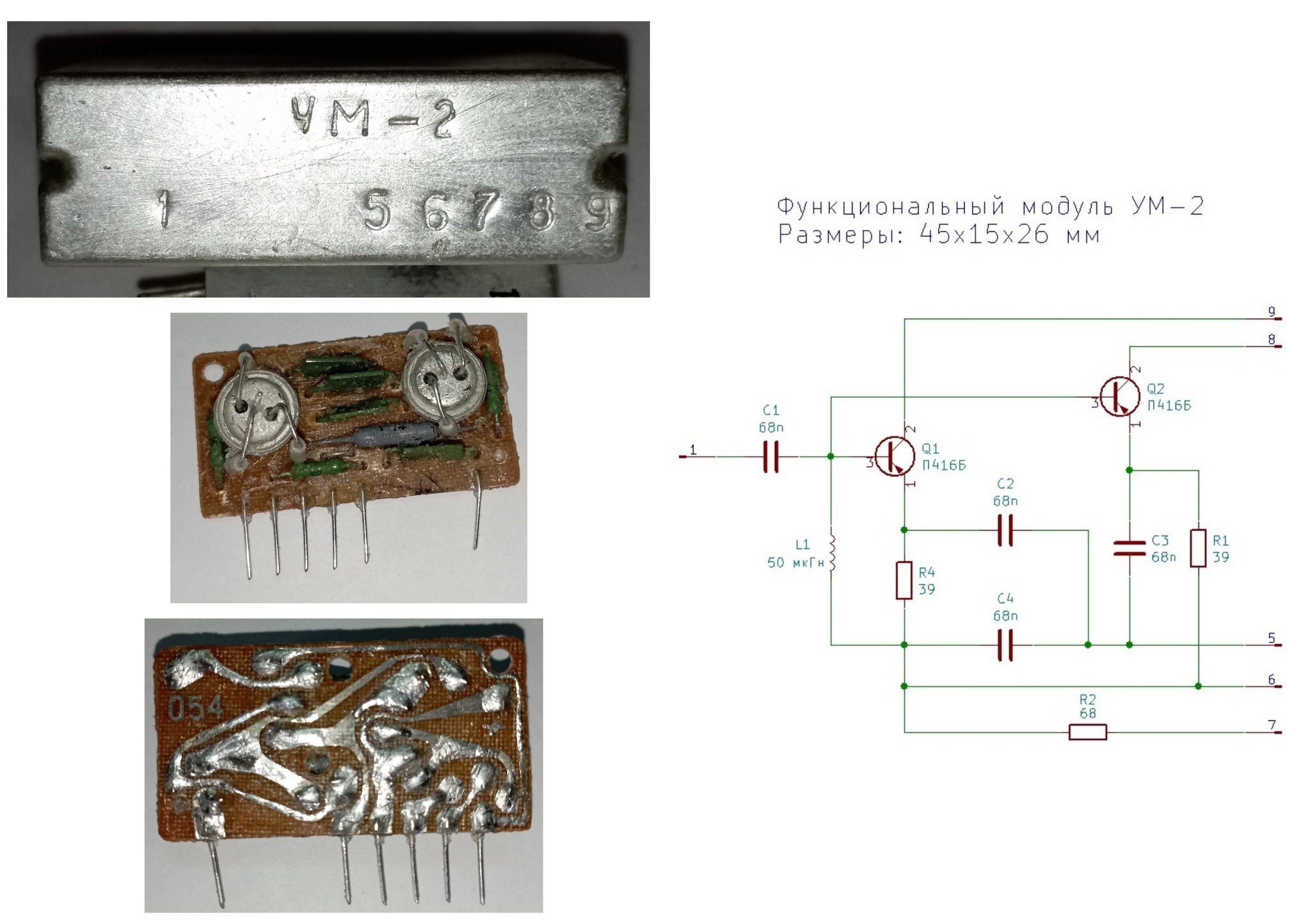

Функциональный элемент УМ-2

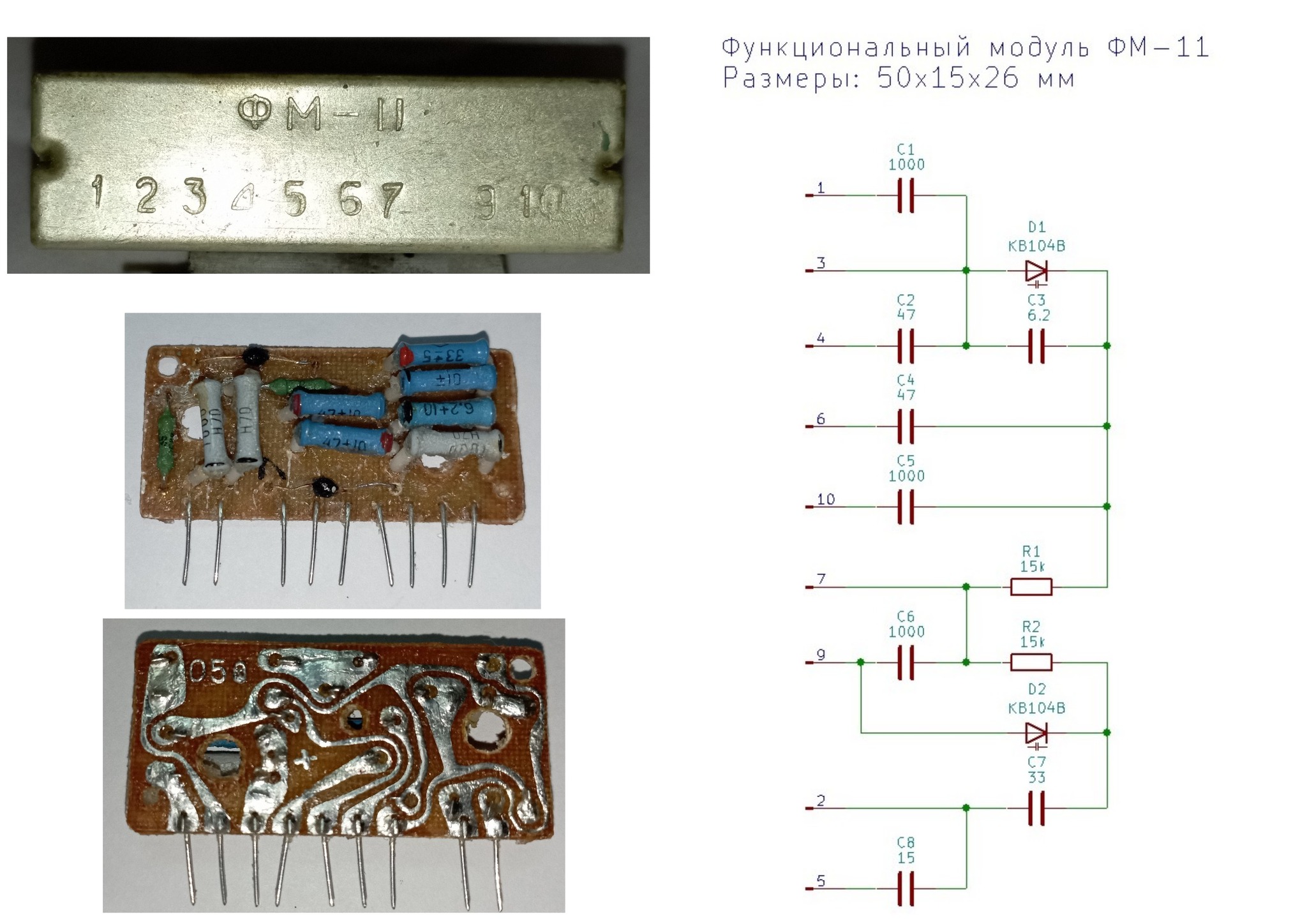

Функциональный элемент ФМ-11

Можно предположить назначение модулей: Г1-6 - генератор; ДС-1 - детектор; У-1, УМ-1, УМ-2, Н1-В - усилители; ФМ-11 - модулятор; ОГ-4 - каскодный усилитель или детектор огибающей?; Н-5 - а хз ;)

В общем если кто то знает с какой это аппаратуры - пишите. Надеюсь, кому то это может пригодится.

Удачи!
