Функциональный браслет

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

Давно у меня была идея сделать браслет, но не простой, а с доп. функциями. Например, чтобы он совмещал в себе USB кабель и флешку с OTG.

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

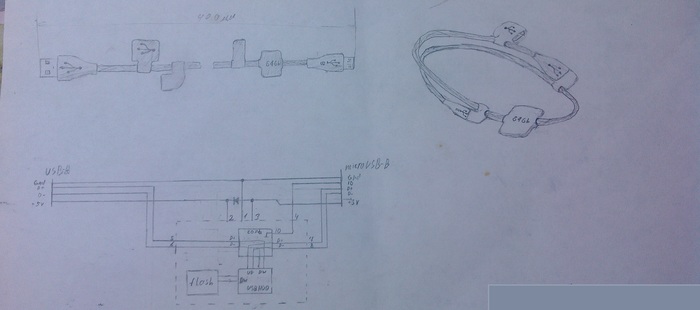

Ранние эскизы


Но время шло потребности менялись, и теперь, когда я все таки смастерил его это просто USB кабель с RFID метками. Ниже опишу "рецепт".

Нам понадобится:

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

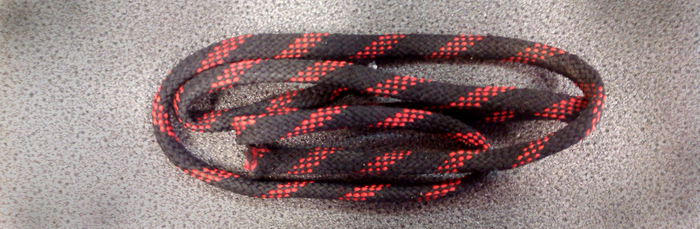

Штудок  Обычный шнурок от ботинок с любимой расцветкой

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

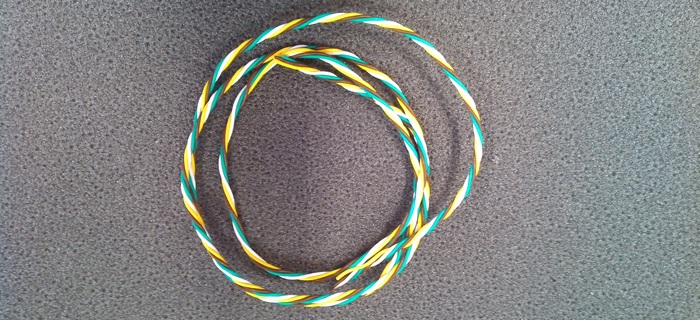

Четырёхжильный кабель, я убрал общую изоляцию для гибкости и тонкости

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

кабель-браслет с али, от него нам понадобятся удобные разъёмы

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

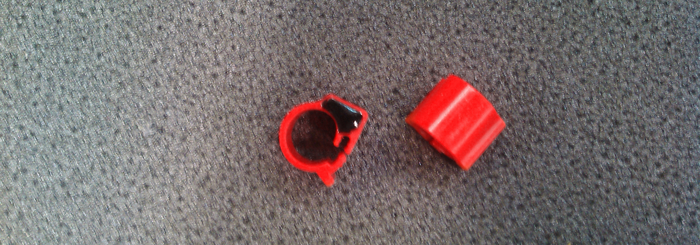

RFID метки. Тут важно выбрать подходящие, например, мои 125КГц с перезаписываемым чипом EM4305, подходят для считывателя на работе и домофона

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

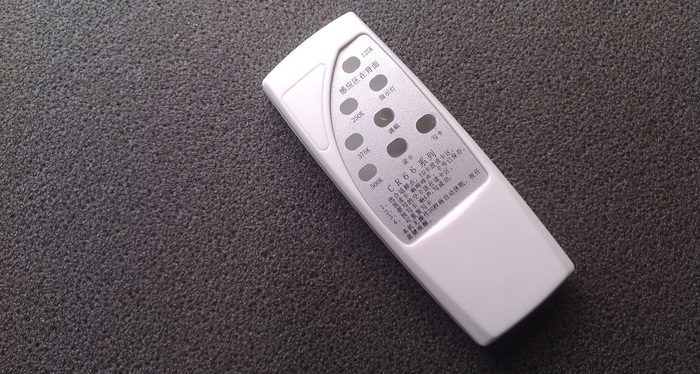

Подходящий копировальщик, я выбрал самый простой "CR66"

И немного воображения.

А дальше всё просто:

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

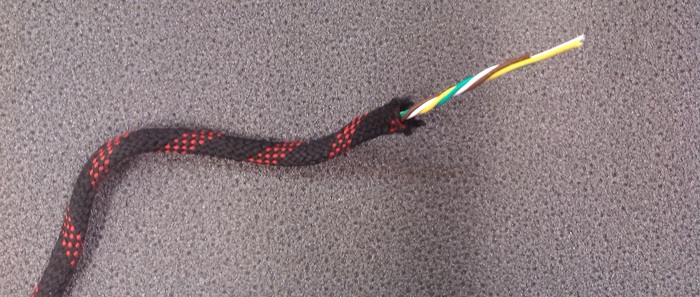

Продеваем кабель через шнурок

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

Раздербаниваем аккуратно разъёмы

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

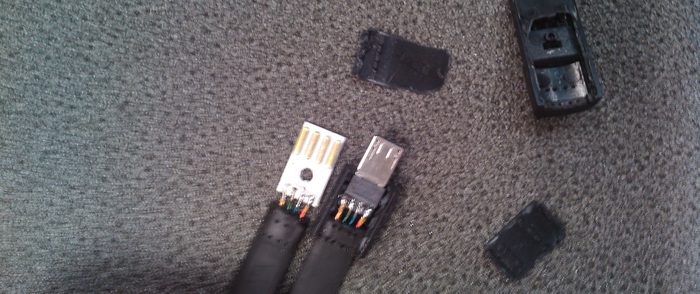

и припаиваем жилы к разъёмам, капаем клея и собираем разъём

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

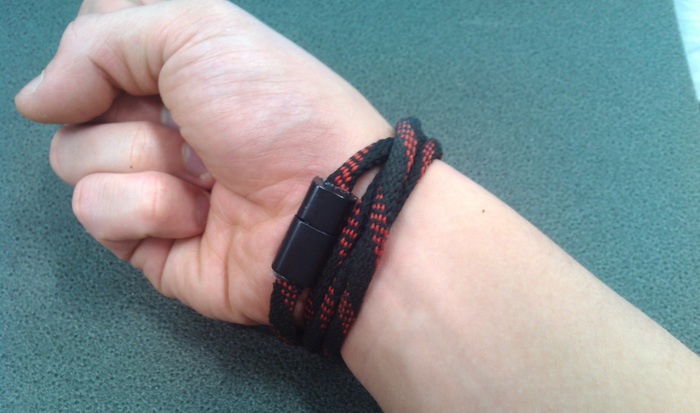

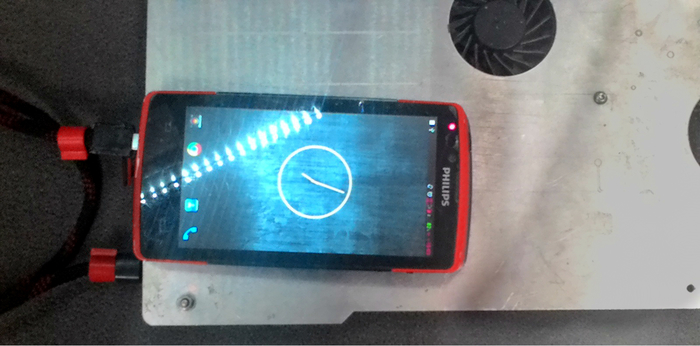

Цепляем прошитые метки и можно пользоваться!

Функциональный браслет Своими руками, Rfid, Рукоделие, Околоэлектроника, USB, Браслет, Длиннопост

Всем удачи)

Показать полностью 10
10

"Микро" ремонт

"Микро" ремонт Телефон, Ремонт, Длиннопост

Попал как-то на ремонт такой  китаец. Что случилось - не понятно. Повертев аппарат в руках, стало ясно, что сам по себе он рабочий, но нет подсветки экрана. Значит нужно лезть внутрь...

"Микро" ремонт Телефон, Ремонт, Длиннопост
"Микро" ремонт Телефон, Ремонт, Длиннопост

А, вот и причина. Контакты шлейфа окислились, вероятно из-за влаги(кстати, хозяйка после этого призналась, что так и было:)). Ну что же, шлейф отдельно не меняется, только в сборе с дисплейным модулем, но это было бы слишком просто) поэтому пробуем восстановить...

"Микро" ремонт Телефон, Ремонт, Длиннопост
"Микро" ремонт Телефон, Ремонт, Длиннопост

Как-то так) Сгнившие контакты, были восстановлены лужёными жилками из провода (кажется,  ШСРУ). И после трёх итераций телефон заработал и отправился к хозяйке.

Всем удачи, не купайте телефоны)

Показать полностью 3
9

Ноутбук из спичек и желудей

"У меня есть любимый Друг. И у моего Друга есть идея. Даже не так — задумка, умение и желание.

Мой Друг собирает игровой ноутбук.

Для меня, как для человека совершенно не технического склада, чисто прожженного гуманитария, это казалось чем-то запредельным поначалу. Удивительно занимательным)

А потом я втянулась и жду завершения процесса с упоением ребенка.


Как оказалось на практике - сборка игрового ноутбука из стандартных запчастей только кажется простой задачей. На деле требуется учесть множество факторов, разработать эффективную систему охлаждения и сделать сбалансированную конфигурацию. Ну и конечно не забываем про дизайн. Меня он не устраивает чаще всего. Потому что пословицу встречают по одежке нам долбят с детства. Да и в любом магазине знакомство с новой машинкой чаще всего начинается с внешнего вида — зачастую то, что импонировало в обзорах и отзывах, при близком знакомстве и тактильном контакте — разочаровывает чисто внешне. И ты понимаешь, что это не рационально совершенно и не стоит вестись на внешний вид — но вот не идет и все тут. Типичный пластик, редко металл и что-то выбивающееся из общего контекста. Хотя вру. Бывают еще такие чисто игровые устройства с бесподобно яркими акцентами и блестящими вставочками. Для деток четырнадцати лет. (как бы не обидеть деток четырнадцати лет). У меня дома живут два таких близнецовых ноута разницы между которыми я не вижу внешне совершенно. У них нет характера и харизмы. Это просто вещи. Вещи массового потребления. И это неплохо. Но вот хочется же чего то другого.

Корпус изначально задумывался именно так. Тонкий и легкий алюминий. Нержавейка возможно дала больше какой-то солидности, но по факту ноутбук получился бы неоправданно тяжелым.

На крышке четко прорезали дорожки, словно повторяющие рисунок платы. Они подсвечиваются от дисплея в работающем режиме и в темноте выглядят совершенно космически. При этом никаких особенных дизайнерских излишеств тут нет, суровая функциональщина. Вот, например, для скрепления нижней крышки, всех внешних деталей, используются обычные винты под «крестообразную» отвертку. Но эта фунциональщина того стоит! Потому что дальше начинается самое интересное. 18+, сюрприз- сюрприз, USB- бордель, как смеясь охарактеризовал данную комбинацию наш общий друг,для подключения флешек и прочей периферии. Столько USB разъемов сколько может пожелать хозяин данного устройства, ну и вместит сама панель."

Ноутбук из спичек и желудей Ноутбук, Техника, Своими руками, Длиннопост

Это длинное вступление слова моей хорошей подруги о моём небольшом проекте ноутбука из того, что было) Лучше, конечно ничего не добавить, но я всё таки напишу пару сток о том, как он появился, технические подробности и какая проблема требует решения.


Итак, давным давно жил да был ноутбук e571g от Acer и была у него проблема - дефект пайки хаба. Ну понятно, что по нормальному надо было этот хаб менять, но это дорого сложно и оборудования нет. Но было обнаружено, что он стабильно работает вне корпуса, то есть с хорошим охлаждением. Затем на замену ему образовался другой ноутбук, без i5, конечно, но он стабильно работает по сей день с батарей от  этого Acer'а потому, как попал в руки без родного аккумулятора. Жалко, лежит пылиться мать с i5, жалко. Тут в какой-то момент ко мне попадает HP совсем без признаков жизни, но с большим чем у Эйсера дисплеем. И вот тут возникла идея, переделывать старый корпус Эйсера нет смысла, пытаться втиснуть его в корпус HP - ещё больший бред, но ведь можно соорудить свой кастом под большой экран да с хорошим охлаждением и ещё чего душа пожелает нагородить в нём! Потом были несколько месяцев раздумий как всё разместить и продумывание деталей. Да, как заметила @Magdalinache, решение нашлось лаконичное и простое - "сэндвич") Дно из алюминиевого листа к нему крепятся дисплей с родными петлями и перевёрнутая плата на стойках со всем навесным, а сверху накрывается таким же листом, всё просто. Листы, кстати, вырезал на лазере по моим чертежам другой хороший человек Олег А. Спасибо ему большое)

Ноутбук из спичек и желудей Ноутбук, Техника, Своими руками, Длиннопост

так выглядит задняя крышка в темноте.


Теперь технические данные.

материнская плата Compal LA-7912P

процессор core i5 3230m

видеочип Nvidia 710m 1g

HDD 500гб

матрица 1600x900

Ноутбук из спичек и желудей Ноутбук, Техника, Своими руками, Длиннопост

А, это общий вид внутренностей, наверху скаллер потому, что на плате не хватало линий LVDS для подключения большей матрицы, пришлось выкручиваться)

Из последних изменений - батарея слева из трёх плоских аккумуляторов.

Ноут уже во всю используется мной по назначению, выполняет рабочие задачи и вообще стал основной машиной на работе)


Теперь о грустном. Как вы могли заметить торцы в "сэндвиче" пустые всё потому, что их предполагалось напечатать из пластика и даже принтер нашелся в некой организации "Open geek garage", но мне не повезло и они закрылись. Поэтому всем вам огромная просьба, если вас заинтересовал проект, помочь с печатью  в Уфе. Буду рад сотрудничеству). Ну вот вроде и всё, что хотел рассказать, Если Вам понравится сделаю ещё серию постов с большими подробностями, а то тут и так много всего)  Спасибо за внимание и огромной вам всем удачи.


P.S. Если что не так, извините посты пишу редко, строго не судите) Ещё фото в комментах.

Показать полностью 3
0

Лампа

Давно хотелось яркий свет над столом,  после постройки шкафа осталась пара алюминиевых профилей,  тут же в голову пришел примерный эскиз.

Лампа Самоделки, Лампа, Свет, Длиннопост

Конструкция простая и локаничная,  шарнир собран из болта,  гайки и шайб.

Лампа Самоделки, Лампа, Свет, Длиннопост

Опора представляет из себя самодельную "струбцину"  с шарнирами.

Лампа Самоделки, Лампа, Свет, Длиннопост

Много белых светодиодов.

Лампа Самоделки, Лампа, Свет, Длиннопост

На полной яркости.

Лампа Самоделки, Лампа, Свет, Длиннопост

Сложена.

Лампа Самоделки, Лампа, Свет, Длиннопост

По Поводу электрики.

Светодиодные линейки выдраны из мертвых дисплеев,  примерно на 3в.

Питается лампа от 5 вольт мощного З.У. usb

Соответственно нужен драйвер,  он построен на микросхеме ncp1450 с типовой

Схемой из д.ш.,  единственное,  что был добавлен делитель-подстроечник на ногу feedback на +выхода и 0  и конденсатор керамический между feedback и + выхода.

Вот и все.

Показать полностью 5
5

Старые документы.

Купил старый форд,  нашел в нем такой любопытный документ на немецком,  сам в немецкий не могу.  Помогите идентифицировать его, просто, ради интереса,  есть там что-нибудь интересное?)

Старые документы. Авто, Старый, Документы, Германия, Форд, Длиннопост
Старые документы. Авто, Старый, Документы, Германия, Форд, Длиннопост
Старые документы. Авто, Старый, Документы, Германия, Форд, Длиннопост

Спасибо)

Показать полностью 2
0

Просто идея игры

Описание игры “Curiosity”


Действие игры разворачивается в недалеком будущем, когда человечество уже освоило перелет на другие планеты. Играя за протагониста от первого лица, обнаруживаем себя на космическом корабле с группой людей - следующая “смена” на недавно обнаруженной и колонизированной планете, Планета очень похожа на землю - большие океаны из воды, каменистая поверхность и богатая, отобранная многолетней эволюцией фауна. Итак, наш корабль на подходе к планете, все проходит в штатном режиме, кроме одного но. После выхода из портала, экипажу не удаётся связаться с колонией на планете, то же молчание и при запросе на посадку. Посадка проходит успешно в автоматическом режиме. После высадки обнаруживаем… никого. Шлюзы и залы пусты, ни одного человека при первом осмотре. Даже на самописцах ничего, объясняющего происходящее, не обнаружено. Атмосфера пропитана пугающей тишиной.



По ходу развития сюжета собираем по крупицам информацию о происходящем. Также по мере прохождения будут открываться новые локации. Цель основной миссии - выяснить, что произошло на колонизированной планете.



После обнаружения и начала изучения планеты, она оказалась обитаемой и имела разумную форму жизни, аналогично людям на Земле. Эти существа восприняли любопытство людей к их планете как угрозу. Что конкретно они из себя представляют никто не знает, поскольку они тщательно скрывали своё существование. Даже та информация, которую удастся выяснить по ходу развития сюжета, будет лишь косвенно наводить о их существовании. Тайком наблюдая за вторгшимися землянами, эти существа выбрали момент для нападения. Во время очередной экспедиции в глубь лесов, группа землян подверглись “телепатическому гипнозу”.



Что удаётся узнать о разумных инопланетянах, то что в живую их никто не видел (возможно даже, имеют не совсем материальную форму), они достаточно умны, обладают некими телепатическими способностями, с помощью которых зомбировали группу людей на самоуничтожение. Что любопытно, та информация которую они передали в головы экспедиторов была не просто информацией на самоуничтожение, она подобно компьютерному вирусу передавалась в обычной устной форме во время повседневной беседы. Люди заражённые этим вирусом вели себя абсолютно также как и раньше, за исключением одной навязчивой мысли о суициде и убеждении, что всё человечество должно быть уничтожено. Разговор с ними не отличался ничем необычным, стандартное “Привет, как дела…” , но вот ещё немного и ты уже забываешься, похоже на то, как засыпаешь с телевизором. Увлекаешься его беседой, кажется, что его речь очень убедительна и наполнена смыслом...и вот вы окончили разговор, а в голове лишь одна навязчивая мысль…



Возможно, в конце истории, протагонисту удастся зайти очень глубоко и узнать что же они из себя представляют. В кульминации выясняется, что, незадолго до прибытия главного героя, к Земле полетел корабль с заражёнными людьми. Игроку с группой предстоит срочно подняться на борт небольшого челнока и отправиться на перехват корабля.



Пара слов о механике. Игра в жанре хоррор-экшен-RPG. Присутствует большой открытый игровой мир, множество локаций, различный транспорт. При создании персонажа доступно три класса: инженер, медик и “сбшник”. Инженер изначально имеет специальный скафандр, различные инструменты и уровни доступа в тех. помещения. Медик тоже имеет специальный скафандр, набор лекарств, инструментов для лечения и доступ в медицинские блоки и склады медикаментов. Охранник: сразу имеет оружие и скафандр с бронёй. Игровая механика построена, так что классы влияют лишь на исходное снаряжение и уровни доступа. Класс на скиллы не влияет. Умения зависят лишь от самого игрока. То есть играя любым классом можно использовать без ограничений все возможности других. Например, берём инженера, он не может использовать огнестрельное оружие, но имеет инструментарий, с помощью которого способен взломать систему безопасности оружия. Аналогично медик, заполучив инструментарий инженера сможет проделать то же самое. Кстати, никаких мини-игр, только хардкор, для таких манипуляций нужны будут умения именно игрока, нужно будет искать уязвимости в системе и писать код (в интерфейсе игры), изменять аппаратную составляющую чего-либо (виртуально), применять правильно лекарства и т.п. Конечно, игрок может не разбираться в тонкостях той или иной области, поэтому в игре присутствует обширная справка.


Возможно есть сходства с другими играми, но, может быть, не сильный баян, хотелось бы просто услышать адекватное мнение, спасибо.
