Nikkei: TSMC в 2027 году повысит цены на чипы на 10%
Крупнейший в мире контрактный производитель микросхем, тайваньская компания TSMC планирует с 2027 года повысить цены на свои чипы на 10%. Об этом сообщает японское агентство Nikkei со ссылкой на неназванные источники. По данным источников, таким образом компания планирует компенсировать рост затрат на материалы, производственное оборудование и строительство заводов за рубежом.
Nikkei уточняет, что цены вырастут на 5-10% в зависимости от моделей и поколения чипов. Например, цены на модели с технологиями 12-нм, 16-нм и 28-нм, могут вырасти на 10%.
TSMC не комментирует сообщения о скором повышении цен. «Наша ценовая стратегия носит стратегический, а не оппортунистический характер. Мы продолжим тесно сотрудничать с клиентами и продавать им наши продукты»,— заявил представитель тайваньской компании.
В сеть попали новые подробности о будущих процессорах AMD Zen 6, известных под кодовым названием Medusa. Информацией поделился инсайдер Moore’s Law Is Dead, поэтому важно понимать: пока это утечка, а не официальное заявление AMD.
Главная интрига — рекордные частоты. По данным источника, производительные ядра Zen 6 смогут работать на частоте около 6,5 ГГц из коробки, а настольные модели в режиме Boost могут достигать 6,6 ГГц и даже приближаться к 7 ГГц. Если это подтвердится, AMD сможет превзойти нынешние рекордные потребительские процессоры Intel по максимальной частоте.
Добиться такого результата компания может за счёт перехода на 2-нм техпроцесс TSMC N2X. Именно на нём, по слухам, будут производиться процессорные чиплеты нового поколения.
Не менее интересна мобильная линейка Medusa. Базовый Medusa Point может получить до 10 ядер Zen 6 и встроенную графику RDNA 4. Более мощный Medusa Halo Mini, по утечке, будет оснащён 14-ядерным CPU и графикой RDNA 5, производительность которой может приблизиться к уровню GeForce RTX 4060. А флагманский Medusa Halo может получить до 26 ядер и ещё более мощную встроенную графику.
Также AMD якобы готовит графические чиплеты Alpha Trion, которые могут использоваться в настольных видеокартах, мобильных процессорах и будущих игровых консолях Xbox. Для доступного сегмента упоминается отдельный процессор Bumblebee с 6 ядрами Zen 6 и графикой RDNA 4.
Если планы не изменятся, первые настольные Zen 6 и мобильные Medusa Point могут появиться в первой половине 2027 года, а официальный анонс может состояться на CES 2027. AMD явно делает ставку не только на CPU-производительность, но и на серьёзное усиление встроенной графики.
Harvard-дропауты Гэвин Уберти и Роберт Вейчен два года собирали чип, который умеет ровно одно — гонять инференс трансформеров, и делает это лучше любого универсального GPU. Раунд закрыт по оценке $5 млрд, а заказчики уже законтрактовали систем на $1 млрд — ещё до старта серийных поставок.
Идея Etched выросла из простого наблюдения: почти все деньги индустрии сейчас уходят не на обучение новых моделей, а на инференс — прогон уже готовых LLM через миллиарды запросов пользователей. Nvidia GPU при этом остаются универсальными: одна и та же архитектура должна тянуть и обучение, и инференс, и это компромисс, который стоит производительности.
Чип Etched называется Sohu и построен по принципиально другой логике — это ASIC, «заточенный» исключительно под архитектуру трансформеров. Компания убрала из кристалла всё, что нужно для обучения, и получила высвободившееся место под чистую инференс-мощность. Ключевая технология — «Low Voltage Inference»: блоки чипа работают на пониженном напряжении, что позволяет держать 80%+ от пиковой производительности без теплового троттлинга. Для сравнения — обычные ускорители на практике редко превышают половину паспортных FLOPs, потому что упираются в тепловой предел.
В цифрах разница выглядит внушительно: восьмичиповый сервер на Sohu прогоняет модель Llama 70B на скорости 500 000+ токенов в секунду. Сопоставимая по размеру связка из восьми Nvidia H100 выдаёт около 23 000 токенов/сек, а более новая восьмёрка B200 — порядка 43-45 тысяч. Разница на порядок и больше — именно на том типе нагрузки, ради которого чип и проектировался.
Первые чипы Sohu уже прошли производство на линии TSMC N4P (усовершенствованный 5-нм техпроцесс) с первого захода. Помимо самого чипа Etched строит готовые серверные стойки — с кастомными платами, жидкостным охлаждением и гибридной памятью SRAM/HBM с собственным низколатентным интерконнектом. Первые поставки таких стоек компания обещает начать этим летом.
Список инвесторов раунда выдаёт масштаб доверия к идее: в нём фонд, связанный с TSMC, а также Jane Street, Hudson River Trading, Two Sigma, Ribbit Capital и Stripes. В ангелах — имена, которые сами определяют повестку индустрии: Джеффри Хинтон, Фей-Фей Ли, Андрей Карпаты, Артур Менш (сооснователь Mistral), а в капе значатся Стэнли Дракенмиллер и Питер Тиль.
Intel официально начала работу над будущими сверхтонкими техпроцессами Intel 10A и 7A. Об этом сообщил генеральный директор компании Лип-Бу Тан. Эти технологии должны прийти на смену текущему Intel 18A и следующему поколению Intel 14A в течение следующего десятилетия.
Главная ставка Intel — долгосрочная дорожная карта. Компания хочет показать клиентам и партнёрам, что снова способна планировать развитие полупроводниковых технологий на годы вперёд. Для крупных заказчиков это критически важно: им нужны не только конкурентные чипы сегодня, но и уверенность в производственной базе будущего.
Intel 14A уже движется по плану. Версия 0.5 PDK доступна, а версия 0.9 PDK ожидается в октябре. Именно этот этап Лип-Бу Тан назвал «святым Граалем», потому что он важен для проектирования и подготовки будущих продуктов клиентов.
Производство по Intel 14A планируют запустить в 2028 году, а серийный выпуск чипов ожидается в 2029-м. Примерно в это же время TSMC должна начать массовое производство по своему техпроцессу A14. Однако Intel делает акцент на питании с обратной стороны кристалла и высокопроизводительных решениях для дата-центров.
Особую роль в этой гонке сыграют литографические системы ASML High-NA EUV. Эти инструменты должны использоваться в Intel 14A, а затем и в будущих 10A и 7A. Внедрение High-NA EUV будет сложной задачей, поэтому Intel активно работает с ASML и партнёрами, чтобы подготовить экосистему к массовому производству.
Если Intel удастся реализовать эту дорожную карту, компания может серьёзно усилить позиции в контрактном производстве чипов и снова стать одним из главных игроков в полупроводниковой гонке.
TSMC продолжает расширять свой производственный комплекс в Аризоне и направляет ещё $20 млрд на развитие проекта. В целом инвестиции компании в три завода в США оцениваются примерно в $65 млрд. Для Америки это важный шаг: страна хочет снизить зависимость от азиатского производства и вернуть часть выпуска передовых чипов на свою территорию.
Но на практике всё оказалось сложнее, чем просто выделить деньги и построить фабрику. TSMC столкнулась сразу с несколькими серьёзными проблемами. Первая — нехватка воды. Производство полупроводников требует огромных объёмов очищенной воды, а Аризона и без того считается регионом с водными ограничениями.
Вторая проблема — кадры. Для работы на таком заводе нужны специалисты, которые умеют обслуживать сложнейшее литографическое и производственное оборудование. Найти достаточное количество таких работников на месте оказалось непросто.
Третья сложность — визовые правила США. TSMC пытается привлекать специалистов из Тайваня, чтобы быстрее запускать и обслуживать производство, но бюрократические ограничения замедляют процесс.
Эта история хорошо показывает: полупроводниковая независимость — это не только субсидии и громкие инвестиции. Это ещё инфраструктура, вода, люди, технологии и государственные правила. И именно эти факторы могут определить, насколько быстро США смогут нарастить собственное производство чипов.
Термин "Парадокс суб-2нм" (англ. The Sub-2nm Paradox) возник в технических сообществах - в первую очередь на Reddit (r/AskEngineers) - как обозначение фундаментального противоречия, с которым столкнулась полупроводниковая индустрия на рубеже 2020-х годов.
Суть парадокса
С одной стороны, компании - TSMC, Samsung, Intel, IBM - демонстрируют прорывные результаты в производстве чипов "2-нанометрового" и даже "1.8-нанометрового" уровня. С другой стороны, ни один физический размер транзистора на этих чипах не равен 2 нанометрам.
По данным IEEE IRDS 2021, "2,1-нанометровый" техпроцесс характеризуется:
Шаг затвора (contacted gate pitch): 45 нм
Шаг металлизации (metal pitch): 20 нм
То есть маркетинговое "2нм" соответствует реальному шагу металлизации в 20 нм - в десять раз больше. Это и есть ядро "парадокса":
"2 нм используется преимущественно как маркетинговый термин для обозначения нового поколения чипов с увеличенной плотностью транзисторов, скоростью и сниженным энергопотреблением" - Wikipedia, "2 nm process".

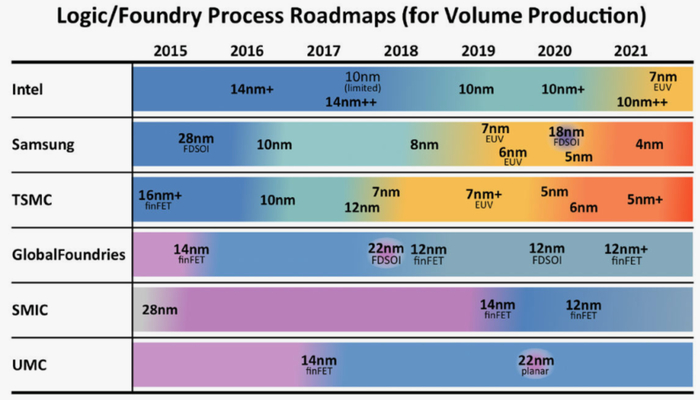

1. Исторический контекст: Умирание закона Мура

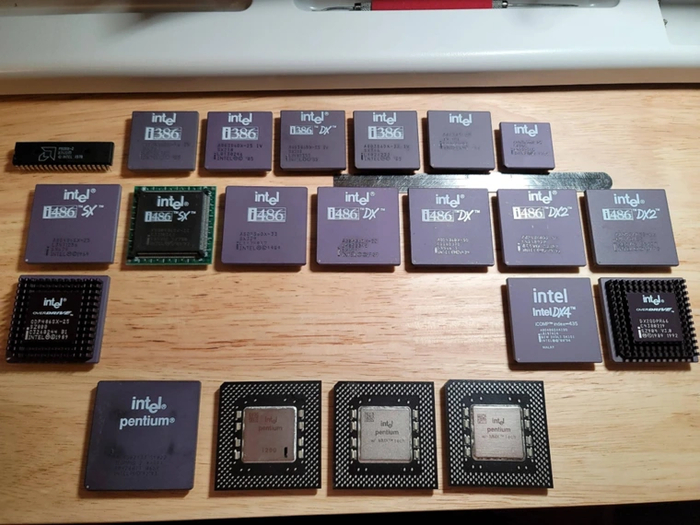

Закон Мура, сформулированный Гордоном Муром в 1965 году, предсказывал удвоение числа транзисторов на кристалле примерно каждые два года. За 60 лет полупроводниковая индустрия прошла путь от 20-микрометрового процесса (1968) до 3-нанометрового (2022) и "2нм" (2025).

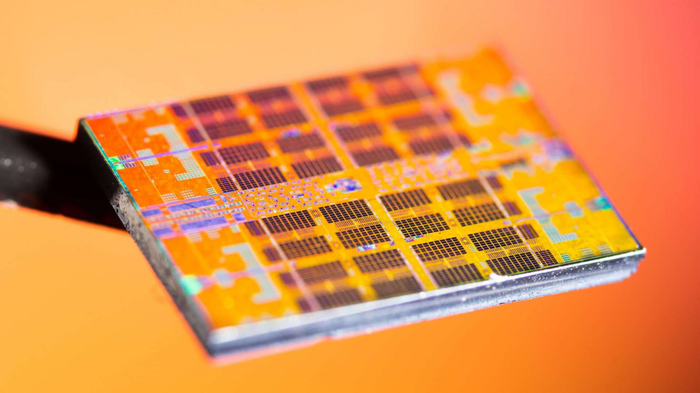

Изображение MOSFET-кристалла. Источник: Wikimedia Commons (CC BY-SA 4.0)
На техпроцессах меньше 7 нм традиционное масштабирование перестало приносить ожидаемые выгоды. Каждый шаг даётся ценой экспоненциально растущих затрат.
2. Архитектура транзисторов: от FinFET к GAAFET
Главный технологический "движок" суб-2нм эпохи - переход от FinFET к GAAFET (Gate-All-Around Field-Effect Transistor).
FinFET (2011–2022)
Трёхмерный транзистор с "плавником" (fin) - каналом, обведённым затвором с трёх сторон. FinFET работал вплоть до 3-нанометрового техпроцесса (TSMC N3E, Samsung 3GAP).
GAAFET / Nanosheet (2025+)
В GAAFET затвор полностью окружает канал - горизонтальные нанолисты (nanosheets) расположены друг над другом. Это обеспечивает лучший электростатический контроль и снижает утечки.
IBM 2-нанометровая пластина - первый в мире чип 2-нм техпроцесса. Фото: IBM, через IEEE Spectrum
IEEE Spectrum, 6 мая 2021: IBM представила первый в мире чип 2-нм техпроцесса, используя нанолистовую технологию с тремя слоями кремниевых нанолистов и длиной затвора 12 нм. Чип обеспечивает +45% производительности при том же энергопотреблении против 7-нм чипов, либо -75% энергопотребления при той же производительности.
+10–15% производительности при том же энергопотреблении (vs N3E)
-25–30% энергопотребления при той же производительности
+15% плотности транзисторов (mixed design)
TSMC использует первую в своей истории GAAFET-архитектуру и супер-ёмкие SHPMIM-конденсаторы (вдвое большая ёмкость на единицу площади). Производство запущено на новом Fab 22 в районе Каосюна.
Intel 18A (1,8 нм)
Intel не стала делать "2нм" в привычном понимании, а пошла на 18A = 18 ангстрем (1,8 нм). Узел включает две инновации:
RibbonFET - собственная версия GAAFET
PowerVia - подвод питания через заднюю сторону пластины (Backside Power Delivery)
Tom's Hardware, 1 апреля 2025: Intel объявила о начале рискового производства 18A. Узел на 30% плотнее и на 15% энергоэффективнее Intel 3.
TSMC Fab 22 - производство 2нм чипов. Фото: TSMC / Tom's Hardware
Rapidus - японская инициатива
Консорциум японских компаний, созданный при поддержке правительства. В 2022 году подписал соглашения с IMEC и IBM. В 2025 году объявил о начале пробного производства 2нм GAAFET на фабрике IIM-1.
4. Квантовый барьер: почему миниатюризация упирается в предел
На масштабе менее 2 нм в игру вступают квантово-механические эффекты, которые принципиально ограничивают дальнейшее масштабирование.
Туннелирование
Когда толщина оксидного слоя затвора становится сравнима с длиной волны электрона (~0,5 нм), электроны начинают туннелировать через потенциальный барьер. Это вызывает паразитные токи утечки даже в выключенном состоянии транзистора.
Флуктуация легирования (Dopant fluctuation)
При размере транзистора менее 5 нм в активном регионе содержатся считанные десятки атомов легирующей примеси. Один "не тот" атом может изменить пороговое напряжение на вольты.
Размытие канала
В FinFET при масштабе менее 7 нм канал становится настолько тонким, что электроны "протекают" через него даже при закрытом затворе. Именно поэтому FinFET утратил актуальность.
5. Литография: EUV и High-NA EUV

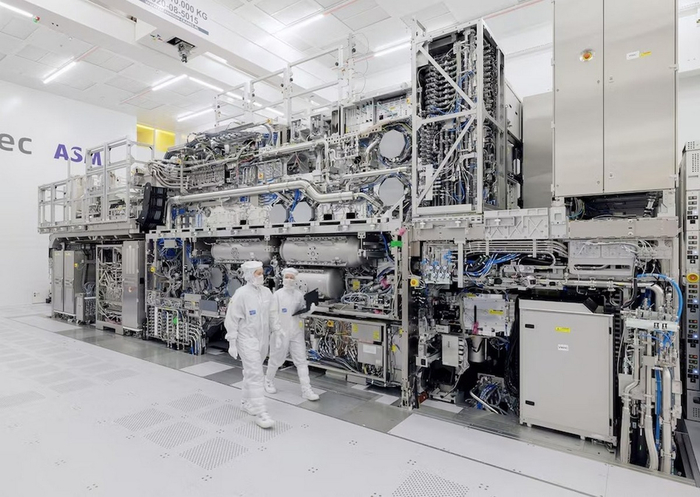

Ключевое оборудование суб-2нм производства - экстремальная ультрафиолетовая литография (EUV, λ = 13,5 нм).
2018 - TSMC 7нм: первое массовое производство с EUV (ASML NXE:3100)
2021 - IBM 2нм: EUV-паттернинг применён к FEOL (Front-End-Of-Line)
2024 - Первая установка High-NA EUV (ASML NXE:2000) установлена на предприятии Intel
2025–2027 - High-NA EUV для 1нм и суб-1нм техпроцессов
High-NA EUV (Numerical Aperture = 0,55 вместо 0,33) обеспечивает разрешение ~8 нм - необходимое для 1-нанометрового и далее 0,5-нанометрового техпроцессов. Стоимость каждой установки - около $400 млн.
6. За пределами 2нм: дорожная карта IMEC до 2036
IMEC представила дорожную карту, расширяющую двухлетний ритм смены техпроцессов до 2036 года, с конечной точкой "A2" - 2 ангстрема (0,2 нм). Ключевые инновации:
CFET (Complementary FET) - вертикально уложенные друг на друга nFET и pFET
2D-материалы - монослои WS₂ (дисульфид вольфрама) как канал транзистора
Рутений для металлизации (вместо меди) - лучшее сопротивление на наноуровне
Графен для межсоединений
Воздушные зазоры (air gaps) для снижения диэлектрической проницаемости
Tom's Hardware, 21 мая 2022: "Imec представляет дорожную карту суб-1нм процесса и транзисторов до 2036 года".
CFET - следующий шаг после GAAFET
В 2023 году Intel, Samsung и TSMC продемонстрировали CFET-транзисторы - два горизонтальных нанолиста, расположенных вертикально друг над другом: p-тип сверху, n-тип снизу. Это удваивает плотность транзисторов без уменьшения площади.

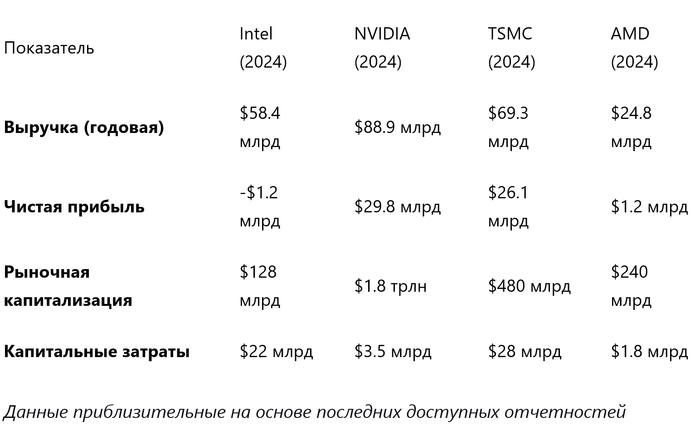

7. Экономика парадокса: стоимость и доступность
Стоимость перехода на новые техпроцессы (оценки)
7 нм: ~$5–10 млрд для фабрики
5 нм: ~$10–15 млрд
3 нм: ~$20 млрд
2 нм: ~$20–25 млрд (TSMC Fab 20 + Fab 22)
High-NA EUV станок: ~$400 млн каждый
8. Выводы: парадокс и его разрешение
"Парадокс суб-2нм" - это не столько техническая проблема, сколько философский вызов. Он обнажает разрыв между:
Маркетингом (техпроцессы называются по вымышленным "нанометрам")
Физикой (реальные размеры в 10 раз больше маркетинговых)
Экономикой (экспоненциальный рост стоимости каждого шага)
Индустрия находит ответы на каждый из этих вызовов:
✅ GAAFET - новый тип транзисторов
✅ High-NA EUV - новая литография
✅ Backside power delivery - новая архитектура питания
✅ 2.5D/3D чиплеты - новый подход к интеграции
❓ 2D-материалы, CFET, молекулярные транзисторы - будущее после 2030
По оценкам IBM, замена серверов всех дата-центров мира на 2нм-процессоры сэкономила бы достаточно энергии для питания 43 миллионов домов. А зарядка смартфона потребовалась бы раз в 3–4 дня вместо каждого дня.
Парадокс суб-2нм - не тупик. Это поворотный пункт, после которого эра "просто уменьшать транзисторы" заканчивается, и начинается эра системной инженерии на атомарном уровне.
TSMC продолжает ускоренно расширять производство на самых передовых техпроцессах — 3 нм и 2 нм. Причина очевидна: спрос на чипы для искусственного интеллекта уже превышает возможности крупнейших контрактных производителей. К концу 2026 года компания планирует увеличить выпуск таких пластин примерно на 20%, чтобы частично закрыть потребности крупнейших клиентов рынка.
Основной акцент TSMC делает именно на 3-нм и 2-нм техпроцессах, потому что именно на них сегодня заказываются самые важные ИИ-чипы нового поколения. По имеющимся данным, компания уже столкнулась с серьёзной нехваткой мощностей на своём ведущем 3-нм производстве в Тайване. При этом план выпуска был пересмотрен в сторону роста: вместо прежних ориентиров TSMC рассчитывает выйти на значительно более высокий объём производства к концу года.
Параллельно компания активно продвигает и 2-нм направление. Это особенно важно на фоне долгосрочных заказов от таких гигантов, как NVIDIA, AMD и Apple, которые продолжают резервировать мощности вперёд. Несмотря на масштабные инвестиции в новые фабрики и расширение существующих линий, дефицит, по прогнозам, может сохраняться как минимум до 2027 года.
В этом видео разберём, почему TSMC наращивает выпуск 3-нм и 2-нм пластин, как бум ИИ влияет на рынок полупроводников, почему даже крупнейший производитель чипов уже не успевает за спросом и какие возможности это открывает для конкурентов вроде Intel.
