Напечатал статуэтку саб Зиро
Модель скачал с интернета, после чего разделил или всю на детали по цветам в ZBrush. Пластика ушло в районе 15кг
Кому будет интересно более детально узнать, то до этого выкладывал пост, приложу его Подробнее о Саб-Зиро
Здрасьте.
В прошлый раз я начинал делать Гравипушку из HALF-LIFE 2
Манипулятор энергетического поля нулевого уровня
Даже с учётом того, что я опускаю многие моменты изготовления, такие как печать и частично покраска, остаётся много моментов, о которых я бы хотел рассказать. И из-за этого я, видимо, погорячился насчёт финала.
По порядку.
Внутри дула, по идее, находится кристалл "XEN", благодаря которому эта приблуда и работает по лору. Следовательно, я хотел это выделить подсветкой и поначалу просто распечатал на прозрачном пластике. При просвете телефоном оно выглядит так.
просто при просвете и непосредственно на установленном месте.
Вроде красиво, но свет слишком рассеивается, что не сильно понравилось и удумал сделать в 2 цвета благо Bambulab с АСПП такое умеет.
мне показалось что так будет лучше.
В итоге, так как я использовал остатки прутка, прозрачного немного больше, я просто покрасил его. Так и времени меньше на изготовление, и больше похоже на настоящее рассеивание света получилось.
Дальше подгонка компонентов так как ни инструкции ни списка не было плюс надо придумывать куда что совать.
С динамиком просто: измерил диаметр места и заказал.
Управление.
на ручку кнопку так же просто воткнул что подошло по размеру и замотал как в оригинале
А вот со включением пришлось подумать.
в Оригинале там красная кнопка, но у меня места не так много поэтому думал сделать маленькую с фиксацией и приделать ей "колпачок" но потом передумал и просто приделал рубильник MTS-103
почти вровень выпирает. но на клею не видно будет, наверно...
Далее лента.
я решил сделать на 30 диодов/метр потому что она будет меньше потреблять. Поделил ее на 6 полосок по 20см и провода вывел.
Насчёт пайки, я паяю 3 раз в жизни плюс купил хреновый припой который плавился только при 300 градусов.
потом лепил всё на "место" и даже не много ужаснулся от "пучка" который придётся собирать.
Но потом на алике нашёл вот такой разветвитель +/- для коптеров.
сточил напильником углы ибо диаметр ибо не много не влазило.
Благодаря этому удалось всё сократить до 4 проводов. 2 питания и 2 дата в ардуинку
в середине под кристалл еще платка на 7 диодов забыл сфоткать.
просто протянул провода, подпаял в середине и откусил лишнее.
После проверил на работоспособность.
Пока что вот так.
Следующая часть будет точно финал.
Лента 50 адресных светодиодов на метр
Друзья, помогите со схемой подключения 6 лент по 5 метров (всего 30 метров). Светодиодов 50 штук на метр WS2812B. Вижу что нужно запитывать каждые 5 метров ленты, но не понимаю потянет ли контроллер 1500 светодиодов? Или может есть контроллер сразу на 1500 светодиодов адресных?
Контроллер 5v
В общем пока сомнения только в контроллере , может усилитель есть какой?(
Доброго дня
Если кто видел уже, или сам устанавливал подсветку в мебель (в данном случае на кухню), то чаще всего вся проводка хоть и размещается во всяких кабельканалах, впадинах и т.п., но всё равно видно как проложены провода.
С точки зрения эстетики хочется спрятать всё настолько тщательно, чтобы даже намёка не было как там всё подсоедино. У меня даже как-то спросили: "а оно тут всё беспроводное?"
Но нет, не беспроводное. А тщательно упакованное
В торцах сделаны пропилы для укладки провода
Места для укладки специально смещены от центра, чтобы крепёж не содрал изоляцию
Сама подсветка тоже врезная
При установке световой профиль ложится заподлицо с пластью корпуса, добавляя стиля и визуально прибавляя дороговизны
Датчик на взмах руки так же со скрытым монтажом
Уставливать буду во вторник. В комментах добаалю фото уже в готовом виде.
Пост пилю для показа, как организована у меня светодиодная подсветка, обещал показать @seryogas в рамках обсуждения тут #comment_269235728
Немного даже как-то неудобно такой колхоз показывать, все немного "подуставшее", но это не парадное фото, я делал для себя и денег на этом не зарабатываю, так что прошу сделать скидку =). Как есть.
Помимо подсветки над столешницей я еще сделал фоновую подсветку над мебелью и окном. В вечернее время включаем, что бы не включать общий свет
Делал в разное время из разных лент и цветовая температура отличается (хотя по цифрам одинакова). На фото разница сильная, но это особенности фотографии, в живую разницу видно, только если специально смотреть. Но вообще рекомендую такие вещи делать лентой с одной катушки, по возможности.
Питается все от блока питания, запитанного от розетки на кухонной мебели
На фото два блока питания (220 переменного из розетки в 12 постоянного из блока питания) и реле включения верхней подсветки, так как подсветка над столешницей и верхняя включаются по отдельности.
От блока питания за ящиками протянут провод и выпущен уже внизу, над столешницей. Там он заведен в алюминиевый профиль на выключатель.
Выключатель "на взмах" наклеен непосредственно в сам профиль. Работает при закрытом рассеивателе, на расстоянии 5-7 сантиметров. В выключенном состоянии на нем светится небольшой диод.
Общий вид
И там справа еще секция над раковиной.
Небольшое видео с работой
Так же жена попросила, и я сделал ей подсветку в шкафу. Вертикальный профиль освещает полки с левой стороны, за стенкой. Провода обязательно спрячу в кабель-канал. Потом...
Так же у меня есть стенной шкаф, где всякая всячина, там тоже очень не хватало света. Сделал подсветку на основе угловых профилей.
Свет с двух сторон, включение/выключение на беспроводном выключателе, типа такого https://aliexpress.ru/item/1005004991439248.html
Выключатель висит непосредственно на откатной двери шкафа, с обратной стороны. Очень удобно.
Как-то так.
Делать было нечего.

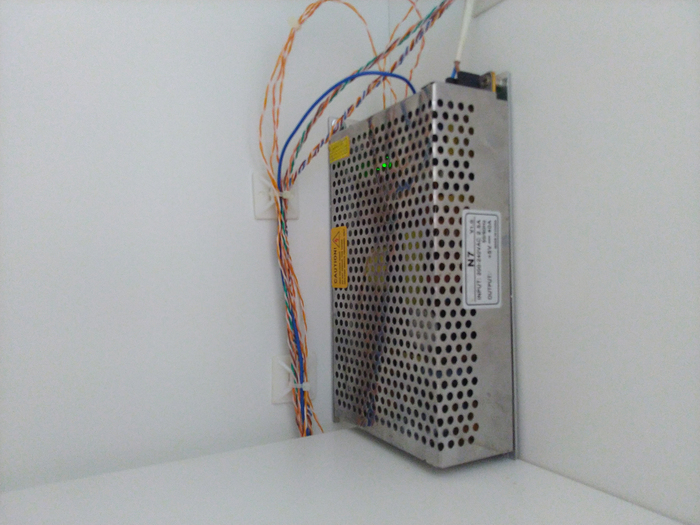

Берём ардуину, 2 адресные светодиодные ленты, блок питания, датчик движения, датчик света. Бац, бац и готово!
Подсветка включается когда заходишь на кухню в темноте.

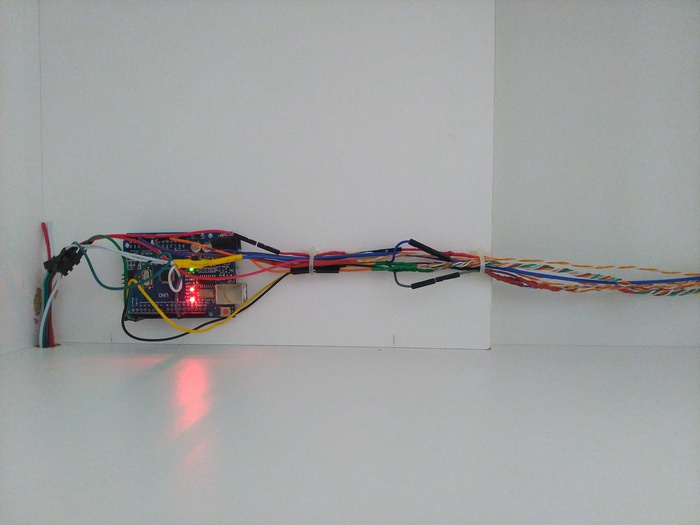

Внутри получилось вот так
На самом деле не бац бац. Это мой первый опыт работы с ардуиной и я вообще не разу не программист, поэтому заняло некоторое время, не сразу всё получилось. Но спасибо добрым людям с форума, помогли разобраться.
з.ы. Вдохновился я этим насмотревшись постов Алекса Гайвера.
