История о том, как сделать максимально нищеебский, но при этом симпатичный, а главное пригодный для жизни ремонт.
В наличии: - прямые руки, которые что-то знают про ремонт - образование прикладного дизайнера - общая насмотренность и вкус в интерьере (на мой взгляд, тут каждому свое)
Не в наличии: - деньги - время
В какой-то момент меня окончательно задолбало жить в бабушкином ремонте с очень уставшей мебелью, грязными отрывающимися обоями и в целом в состоянии полуразрухи.
Цель была сделать из однушки недо-двушку с минимальными затратами и условием, что мы живем в этой квартире, то есть супер сложные работы, вроде поднятия полов, сделать не выйдет.
Часть 1. Спальня-гостиная
Основной задачей создать планировку, которая будет удобна для повседневного проживания с животными, рабочей зоной, зоной отдыха, обязательным наличием кровати После долгих и упорных расстановок мебели был выбран конечный вариант: Первым делом с помощью такой-то матери вынесли из квартиры старый диван и ободрали одну стену, после чего я заштукатурила ее по урокам ютуба о фактурной штукатурке.
Шерстяные ребята нам активно помогали
В процессе ремонта мебель двигалась по комнате, так что, заштукатурив часть, мы переносили мебель туда и продолжали борьбу со стенами: снять три слоя обоев, загрунтовать, заштукатурить, зашкурить
В какой-то момент все вещи переехали в коробки, мы разобрали шкаф и заштукатурили последний кусок стен, так что впереди был следующий этап - полы
Так как возможности переложить пол у нас не было, решение оставалось одно: линолеум.
Я выбрала самый толстый, с войлочной подложкой, и мы бросили его прямо на старый, не очень ровный, но не скрипящий паркет.
как мы его везли - отельная история. и как поднимали на седьмой этаж без лифта - тоже)
После этого этапа получилось чуть выдохнуть и я рьяно взялась за декор: мы наклеили панели, появился диван, ковер, всякие мелочи
Разделение шторой между зонами
Место для отдыха кота (оно у него везде, но тут отдельное личное)
Про планирование. Жена купила шкафчик с зеркалом на кухню. Мне было стыдно вешать его на обшарпанную стену с нехваткой кафеля 30-40%, поэтому было спланировано облагородить стену ламинированным ДСП. Так как отопление было выполнено регистрами, т.е. толстыми трубами через весь дом, то естественно было спланировано подвинуть сразу всю трубу на пару сантиметров, чтобы лист ДСП влез между трубами и стеной. Операция с ломиком удалась. Почти. Потому что прибежала жена и сообщила что в дальней комнате что-то шипит. Труба лопнула по сварному шву не выдержав издевательств. Благо деньги были, было спланировано поменять систему отопления на благородные алюминиевые радиаторы. Принесли мы их домой, оказалось мы лохи, не спланировали пользование рулеткой перед покупкой. Радиаторы высотой 500 мм оказались выше подоконника. Далее планирование разделилось на поменять радиаторы на пониже и поменять окна на повыше. Окна победили, так как дерево недолговечно и одна створка уже имела наглость пытаться сбежать в палисадник при попытке открыть окно. Опять деньги. Спланировали сразу 6 пластиковых окон, после установки которых пришлось спланировать не только откосы, но и выравнивание стен гипсокартоном, ибо разница между вертикалью и стеной была до 8 см. Также спланировали выравнивание пола и потолка, опять деньги. Комната для детей была в приоритете, поэтому делали её в первую очередь. После замены отопления спланировали снос одной печки, слава богу бесплатно. Спланировали перенос стены между спальнями для актуализации их размеров. Пока мы всё планировали и строили, куда то потратились все деньги и было спланировано взять кредит. Потом кто-то сильный мира сего спланировал или не планировал, но пришёл 2008 год и доход упал так сильно, что пришлось кредитоваться ещё. Докредитовались до того, что при официальной зарплате 25000, ежемесячный платеж по кредитам был 48000. Справились мы конечно с таким планированием, но доделывать продолжили только через 10 лет. По ценам 2007 года обошёлся этот шкафчик с зеркалом более 150 тысяч при официальной зарплате 25.
Итак, я за 13 385 р (и бесконечное количество нервных клеток) сделала евроремонт. Спойлер: евро там и рядом не валялось).
Это если не считать кровать, а ведь она - главный герой этой саги, так что считать её придётся. Ведь с неё всё и началось!
Считая кровать, сумма растрат шагнула за 20 000 (недалеко шагнула, считайте со мной, если кто умеет).
Моя мамка – святой человек в белом халате, работающий пенсионер-медик. У нее на красоту и удобство жизни остаются ровно три ресурса: усталость, «и так сойдет» и «не трогай, это еще послужит». Пришлось ввязаться в авантюру мне, любимой дочери, вооруженной наивностью и шуруповёртом.
У моей мамы в комнате жил Диван. А точнее - ЧУДОВИЩЕ из девяностых, безногое, с отваливающимся изголовьем, и страшное, как моя жизнь. Разваливалось себе в углу, утробно вздыхая, и вытерпело даже купленный ещё в прошлом году матрас из покинувшей нас Икеи. Но и его час пришёл. Я решила заказать ей новую кровать, что и сделала без особых раздумий.
Цена вопроса - 9 609. и доставка тыща.
Мама не знала об этом приобретении.
Пока она была на работе, я напала на старую неподъёмную кровать с ручной пилой (не зря же покупала для огорода), и за пару часов превратила её в мелкую щепу, которую за пять приёмов перетаскала на помойку.
кошечка (главный инженер по технике безопасности) помогала в разборке кровати
когда дело дошло до большого количества мусора, кошку попросила удалиться, чтобы не доводить до трагедии с участием ветеринара
Под старой кроватью нашлись сотня кошачьих игрушек и дохлых молей, павших в честном бою со старым ковром.
Далее ко мне пришла моя подруга и мы собрали новую кровать с помощью матюков и шуруповёрта.
Собрав , мы выпили литр кофе, снова поматерились.
Эйфория улетучилась. Мы огляделись и впали в прострацию. Огромные неповоротливые кресла, на которых никто никогда не сидел (были когда-то взяты в комплекте с почившим диваном), старая перина в углу, хранящая память о мезозойской эре, "впуклое" изголовье кровати (о котором я не подумала при покупке), отваливающиеся пожелтевшие обои.
Подруга убежала в ужасе (на самом деле к сыну в садик), я осталась одна.
При осмотре дела рук своих праведных, у меня задёргался глаз и заныли зубы.
Мозг выдал: «Продолжаем банкет!». Перина полетела на помойку. Аккумулятор пилы был вновь заряжен. Кресло пало следующим.
Тактический прием «разделяй и властвуй» позволил вынести его одной, не надорвав ничего, кроме достоинства.
Обычно у Маши нет цели, и пути тоже нет, только череда импульсивных решений в стиле "сначала сделаем, потом подумаем, но это не точно".
Поэтому увидев отклеенные у угла обои, я дёрнула за уголочек. Потянула на себя и....
Обои сдались без боя, обнажив под собой… вторые обои. А под ними - стены, прекрасные в своем ужасе: серые, пористые, неровные, как моя жизненная траектория.
Обратившись к Дипсику с этим вопросом, я узнала, что мне требуется пройти три стадии: загрунтовать стены, зашпатлевать их, и сверху загрунтовать их снова.
Мысленно я прошла все стадии принятия, включая «а может, просто покрасить в черный и назвать лофтом?».
1/2
Грунтовка и шпатлёвка на общую сумму 2016 р
Я наивно полагала, что мне хватит одной большой грунтовки и одной маленькой шпатлёвки. Ага, щаз.
Приходилось заказывать вторую и даже третью, что, конечно, вышло немного дороже, чем если бы я изначально купила одну большую банку.
Урок усвоен: в ремонте, как в жизни, лучше перебдеть. Ну и права была математичка, надо уметь сложить триста и ещё триста. В жизни пригодится.
Под несколько тру-крайм историй, вещающих с телефона, я сначала грунтовала стену, дала два дня просохнуть, шпатлевала её и дала три дня просохнуть, грунтовала снова и дала три дня просохнуть. Очень занимательно. И медленно.
1/2
Стена до и после моих усилий. Разница есть. Хоть и видна только под углом 90 градусов при свете луны.
Пришла очередь обоев. Тут меня снова подвело планирование, и количество их я подсчитала неправильно)
итого четвертый встал дороже и попытка экономии вышла боком
Электрику я доверила профессионалу. Три советские розетки, жившие на честном слове и изоленте, были заменены. Цена возрождения - 850р/шт. Итого 2550р.
На фотке вы можете наблюдать почившую старую розетку и кошоньку.
Это мамина кошка смотрит на меня, как на психа, кем я и являюсь) Взгляд говорит: «Дорогая, ты уверена, что тебе можно доверять острые предметы?». Резонный вопрос.
Не стоило строить иллюзии о том, что я смогу поклеить обои ровно, такой непоседе это не дано. Поэтому был вызван человек с инженерным мышлением, а именно, мой парень.
Тут мы, с помощью хиханек и хаханек собачим новые обои.
Видали фото-доказательство? А ведь тут, на Пикабе, говорили, что мой парень - воображаемый.
Ну шо, съели?)
Далее выходные закончились, мой инженер отбыл на работу, а я осталась доводить до ума остальное.
Отмыла радиатор (дохлого ежа в печень тому, кто придумал такие узкие тоненькие пластинки, помыть между ними можно только с помощью пульвелизатора и ненависти)
когда-то на батарею упал горшок с цветком. Пришлось выковыривать кусочки земли и керамзита.
Купила эмаль для радиаторов и покрасила наш.
цена - 584 р
Даже приклеила на угол радиатора пластиковый уголок. Но усилия пропали зря, ибо итог всё равно один:
Хотелось бы экран на батарею, но для нашей даже всемогущий ВБ ничего не мог предложить
Одолжила у парня перфоратор (звучит страшнее, чем оказалось в реальности), прикрутила плинтус, который жил своей жизнью, покрасила его. Краска - без запаха, безопасная, экологичная. Стоимость душевного спокойствия - 535р.
итого 535 р
Хотела ещё купить комод, чтобы поставить у изголовья кровати и замаскировать его "впуклость".
Но внезапно кончились и время и деньги, так как жизнь - непредсказуема и опасна) Судьба подкинула сюжет с кистой зуба, фонтаном крови и «интересным» врачом скорой, который оказался маньяком похлеще, чем в тру-крайм историях.
Реакция мамы на всё это - тихая паника, сменяющаяся радостным шоком.
Оказалось, она тайком копила на натяжной потолок! Теперь у меня новая цель - найти фирму и заключить договор, дождаться мастера. Но прежде - опустить вниз распаечную коробку, и снять карниз...
А потом, когда накопим снова (или я продам почку), – заменить три допотопных шкафа.
Но это, как говорится, уже совсем другая история (и отдельный пост для Пикабу).
Рада быть с вами.
Вывод? Хочешь сделать ремонт - просто начни. А потом уже разберёшься, куда девать лишние обои, три банки шпаклевки и свою кривую, но такую любимую стену. Делаю, потому что могу. И потому что мамины счастливые глаза видеть так приятно).
Пс. А еще я написала книжку. Не про ремонт, про любовь, куда же без нее. Она стрёмная, но моя. Мечтаю о читателях, как мама - о новом шкафе. Если не сложно, гляньте на ЛитРес. Даже просмотр или любая оценка будут сигналом вселенной, что я не зря еложу пальцем по клавиатуре. Называется "Выбор меньшего зла". Лейтмотив моей жизни, хех.
Вернёмся к ценам и ремонту: Итог - 14 000 отделка и 10 000 за кровать (с округлением), еще 40 000 за будущий потолок (за комнату и кухню) и *неизвестная сумма* за новые шкафы. Буду держать вас в курсе. Ну, или не буду) Сами решайте.
Отвечал тут на комментарий и вспомнил, что еще не хвалился своим потолком. Дело такое, что делаю ремонт в трешке панельке своими руками, ибо дорого. Так вот, за натяжной потолок на всю квартиру мне зарядили 117к, что довольно таки накладно. Усугубляет проблему желание жены в прихожей забабахать модные нынче световые линии. Ну я и решил, что потолок это очень геморно и накладно по инструменту, даже если делать самому, но вот со световыми линиями я должен разобраться, не зря же я электромонтажник по второму образованию) Ну и пока искал медь инструкцию по установке световых линий, нашел золото инструкцию по установке натяжных потолков с озона, ну и решил, а почему бы и да?!) Заказал, приехало, установил) Фирму не скажу, их много на озоне, вб, кому надо сами решите. Но по итогу, с первой комнатой провозился 3 дня) не полных конечно. Самый геморрой, насверлить миллион отверстий крепления багета,
Где то на этом этапе хочется уже плюнуть и отдать деньги дяде, особенно если сверлить надо бетон. Фото из сети.
с учетом за стенкой грудного ребенка и моего адекватного отношения к соседству, сверлил я 2 дня с постоянными остановками на поспать младенцу, вечернее время, стуки по батареям... Далее натяжка самого полотна, тоже ни разу не простое мероприятие, в комплекте идет деревянная лопатка, для запихивания гарпуна в багет, слава своей дурной силушке я сломал ее довольно быстро и нашел замену в виде не широкого шпателя (единственное пришлось чуть шлифануть углы шпателя, чтобы не рвать полотно) ,
Это штатный, советую прикупить, у меня был плоский, тоже в принципе справился, но все же.
дело пошло куда интереснее и на порядок быстрее. Следующая проблема, складки и морщинки. Опытным путем доказано, что все херня, обычный бытовой фен жены замечательно справляется с ними, главное, не допускать нахлеста полотна друг на друга, остальное все разгладится. Ах да, перед началом начал необходимо развести свет по потолку и установить закладные под фонари. Так как это первый опыт, решил использовать обычные светильники G53 дешево и сердито.
Как то так, но я не парился, вымеряя высоту подвеса, просто прибил на длину подвеса, затем по лазерному уровню подгибал до нужной высоты.

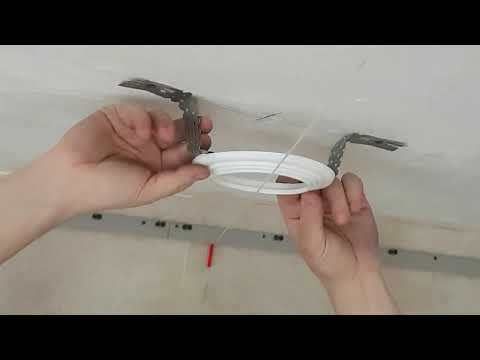

Так вот, после заправки полотна ищем закладные под светильники, клеим термокольца на супер клей, вырезаем отверстия, тут все легко и просто. Ну и финальный аккорд, тоже довольно заебный, это установка заглушки на багет. В комплекте идет белый, но нам не зашел, докупили черный. Ну и еще, если возьмётесь, обязательно купить ролик для заправки этой заглушки, в разы упрощает и ускоряет работу.

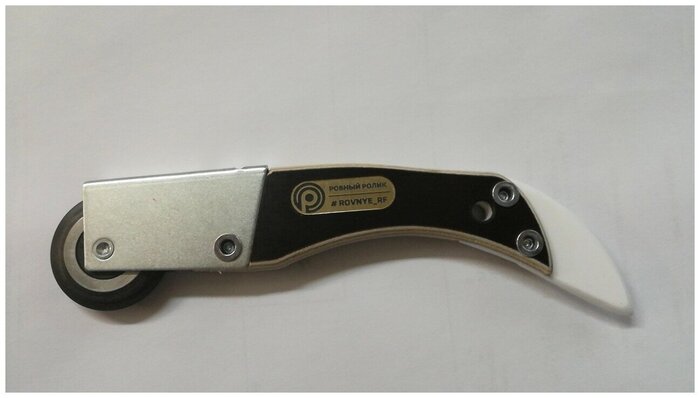

Ролик маст хев.
Ну и победив зал, заказал комплект в спальню и, учитывая ошибки прошлого, победил спальню за день. Ну а на детскую не хватило отпуска, вернулся в поля, но комплектик ждет дома, а еще и световые линии осваивать...

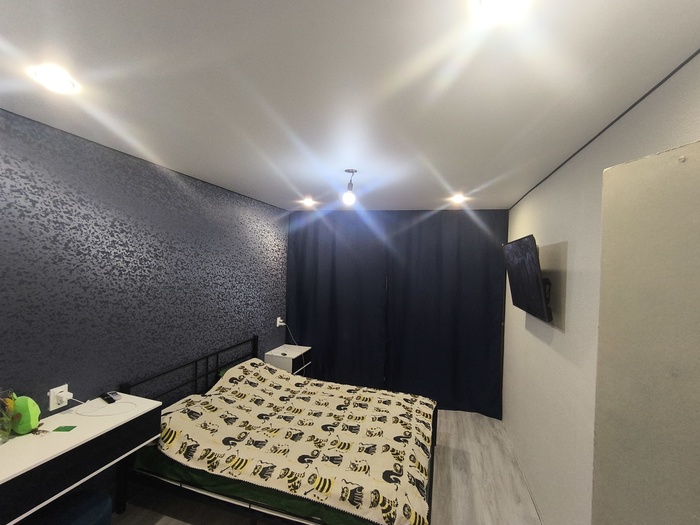

Ну и результат в спальне, лампа Ильича потому, что с женой месяц бились на булавах за люстру, но так и не выявили победителя, в итоге я слился и уехал дальше любить родину, оставив ей этот нелёгкий выбор (прошло 2 месяца, по данным разведки люстры нет)
Фото в зале нет, только видео, но ну его)
Спасибо кто осилил простыню)
P. S. Если пост хоть в горячее выбьется, а учитывая тенденции на пикабу это ща легко, запилю световые линии) Если сам их осилю конечно.
UPD:
Много вопросов и непоняток по цене вопроса, чуть объясню. Мне зарядили 117к за всю квартиру, включая не только сам потолок, но и весь свет, так же дорогущие световые линии и установка карнизов. Я решил чуть сэкономить и осилить световые линии, так как они около 10к за метр. Но пока искал и вникал в световые линии, наткнулся на мануал по установке этих потолков и загорелся. По итогу сделал 2 комнаты на 17к (ранее писал 15, забыл карнизы посчитать). Впереди еще детская, кухня, прихожая, с/у. Надеюсь уложиться в полтинник, со световыми линиями)
Короче решил скальпануть плойку в итоге повредил вроди бы ток 2 дорожки. Хотел спросить совет по выбору микроскопа для пайки, каким жалом паять лучше всего, чем зачищать?
Не знаю как у других, а у меня в загашниках скопилось достаточное количество циферблатов, которые потеряли свой товарный вид. В работу их не пустишь, в выкидывать жалко.
Решил я значить поэкспериментировать на предмет, а можно ли будет их спасти.
Залез в коробку с неликвидом и извлек несколько штук из тех, которые мне показались годными для экспериментов.
Предыдущий владелец уже экспериментировал над ними, что и подвигло меня, собственно, повторить его подвиг, но с совершенно другими материалами.
Первой задачей было снять то, что было нанесено до меня. Лаки были разные, одни сошли легко, с другими пришлось помучиться.
1/2
В итоге остановился на циферблатах марки "Заря":
"Прижизненное" фото
Такими они мне достались.
А так они выглядели после отмывки.
1/4
У того что на 3 фото лапки крепления циферблата на месте, у того, что на 4 - отломаны. Мытыми они выглядели чудо как хорошо, потому первым решил спасать того, у кого проблем было больше, т.е циферблат с римскими цифрами. Берем проволоку, тыкаем в циферблат и паяем. Стараемся чтобы серебряное покрытие, при этом, не слетело.
1/3
Итак цифер к экспериментам готов. Чего я собственно от него хотел? А хотел я себя попробовать на ниве супрематизма (это направление в живописи такое, а не то что вы подумали), в технике холодной эмали. Даже приготовил несколько эскизов - гулять так гулять!
1/5
В итоге решил, что второй вариант мне, лично, нравится больше. Правда один из подписчиков, которому я показывал варианты, их забраковал, но разве это может остановить полет вдохновения? В общем взял я циферблат и мазанул на него эмали. Сначала 1 цвет...
...Потом второй.
После высыхания получилось вот так. В общем такой метод спасения убитых циферблатов имеет место быть. Особенно в технике перегородчатой эмали. Но требуется некоторый навык работы со смолой, который придет с опытом.
Любезные граждане. Если понравилась заметка - ставьте плюс, не понравилась, то смело нажимайте минус. Если есть что сказать или просто хочется высказаться - пишите комментарий.
Всем привет! Подумал, что этот пост может кому- нибудь пригодиться. Те кто считает себя рукожопом или электротупицей вам сюда)) Я не электрик и не технарь, но смог это собрать, а значит с помощью этой статьи и вы 100% сможете. Началось всё с того, что я увидел ролик на ютубе, где один хороший человек показал такой кейс. Там небольшой обзор того из чего и как он сделан, и я загорелся собрать такой же. Так это выглядит снаружи:
1/9
Первая карусель
Так внутри:
1/2
Вторая карусель
Сразу оговорюсь, что такие решения есть готовые и по стоимости (если брать одинаковый функционал) выходят процентов на 25-30 дороже чем собрать самому. Много это или мало пусть каждый решает сам, но я руководствовался больше тем, что мне нужен был ремонтопригодный аппарат. Планировался он для легкого палаточного кемпинга, поэтому должен быть влагозащищенный, компактный и легкий на сколько это возможно. А так же сразу иметь на борту мощные 12в разряда, розетку на 220в, стабилизированные 12в для лед освещения и выходы USB для мобильников и ноута. И так- начнем! Для того чтобы собрать портативную электростанцию нам понадобится:
*ВНИМАНИЕ!!! ЦЕНЫ НА НОЯБРЬ 2022 ГОДА!!!
Плюс к этому большой рулон армированного серого скотча, сверло 10мм, клей космофен и стяжки электрические, т.к. это у меня было- в список не внесено. На сегодняшний день на многие элементы из списка цены выросли, но те кто заморочится смогут легко заменить или вовсе исключить некоторые элементы. Почти всё, что есть в этом списке я заказал с алишки. Ссылки кидать не буду, но практически на все добавлю фото, чтобы вы могли найти по фото в гугле или али. Представили что мы всё заказали и приступаем к сборке. Первое с чего мы начнем это аккумулятор (АКБ) сердце нашей станции. Для него нам нужны:
1. Аккумуляторы Lifepo4 105Ah 3,2в- 4шт. Я не рискнул заказывать их из КНР и просто купил на Авито. Соединительные пластины, шпильки и гайки обычно идут в комплекте (уточняйте при покупке).
2. Daly BMS 4s 100A + умный балансир+ BT
3. Стеклотекстолит 500*500мм
4. Скотч армированный (серый)
5. Стриппер + клеммы или паяльник, если так считаете надежней, я вообще ничего не паял.
Переходим к основной схеме:
Сначала нарезаем стеклотекстолит по размеру ячеек и вставляем его между ними, чтобы при трении, если протрется изоляция ячеек они не замкнули. Далее затягиваем ячейки в скотч максимально плотно, предварительно правильно расставив последовательную полярность ячеек, т.е. если одна ячейка "плюсом" вверх значит следующая "плюсом" вниз и т.д. Закручиваем шпильки накидываем пластинки соединяя ячейки в последовательную цепь + к -. Достаем из коробки BMS( та что на схеме большая), активный балансир (тот что поменьше), комплектные провода на коннекторах. Не вставляя разъемы в BMS и балансир (ВАЖНО!!!) начинаем подключать по схеме. B- от BMS к "минусу" АКБ туда же два черных провода. Посмотрите на коннекторы от BMS и балансира и соблюдайте четкий порядок! Начиная от черного провода красные провода по очереди к каждому следующему "плюсу" от "минуса" АКБ. Всё проверяем и если норм, то подключаем коннекторы в разъемы BMS и балансира. BT подключайте в разъем BMS не в балансир. Далее крепим Daly BMS 4s 100A + умный балансир+ BT на бок АКБ удобным ( в пределах разумного) способом. У меня это металлические планки на которые вешают шкафы кухонные (завалялись)) которые я примотал к АКБ скотчем (не забываем про текстолит) и на болтики с гаечками повесил бмску и балансир, блютус приклеил тоже сбоку. Сторону с контактами АКБ тоже закрываем стеклотекстолитом, чтобы ничего случайно не коротнуло. Первый этап пройден. Можно подключить нагрузку или поставить на зарядку, а так же скачать оф приложение Daly и подключиться через BT к АКБ. Или пропустить это и скорее приступить к следующему этапу.
Теперь нам нужно подготовить кейс к сборке. Для этого берем вот этот кейс:
Кейс Kraftool 38251-20 Внутренние размеры: 459х327х171мм (взял на Озоне)
Таких размеров Кейс не смог найти на Али и поэтому тоже купил у нас. Качество очень хорошее, герметичный с прокладкой в крышке и клапаном сброса давления. Вынимаем весь наполнитель и начинаем безжалостно сверлить и пилить. Начнем с крышки. Прямо в центре крышки вырезаем прямоугольное отверстие под размер Кулонометра:
Кулонометр 8- 120V, 100A (заказал на Али) в моем списке он на 350А, тк я не посмотрел при заказе)) 100А вполне достаточно.
Отверстие в крышке пилим под размер табло на фото выше. Я просверлил 4 отверстия и выпилил полотном по металлу. Наносим вокруг прямоугольного отверстия герметик и вставляем табло. Прикручиваем двумя мелкими саморезами. Теперь устанавливаем контроллер солнечных батарей:
MPPT контроллер солн. Заряда 12/24v 20A (тоже с Али)
Здесь все просто. Берем сверло 4мм размечаем в крышке отверстия (во второй карусели 2-е фото видно как контроллер расположен у меня), отступаем от края пару см. сверлим и прикручиваем болты (м4), гайки и шайбы. С внешней стороны кейса все отверстия нужно рассверлить под шляпки болтов сверлом 10мм, но очень аккуратно просто, чтобы их утопить заподлицо ( я еще под каждую шляпку залил герметик).
Переходим к нижней левой боковине (4 и 6 фото первой карусели). Устанавливаем выносные клеммы:
Выносные аккумуляторные клемы (пост для зарядки QUICKCAR) тоже с Али.
Клеммы взял такие, чтоб крокодилы хорошо держались). Для них сверлим отверстие пером (по-моему d30) , если что рассверливаем сверлом. Вставляем затягиваем и всё. В центре под защелкой сверлим отверстие под коннектор для солнечных батарей.
Разъем питания 3 pin IP67(мама+папа/желтый) 20А (Али)
Отверстие сверлим пером d24. Вставляем разъём и прикручиваем саморезами.
Идем на правую нижнюю боковину ( 3 и 5 фото первой карусели). Тут придется чуток потрудиться. Делаем отверстие для розетки 220в:
Розетка водонипроницаемая 220v (Али)
Сверлим 30-тым пером, а дальше рассверливаем чем удобно. Вставляем и прикручиваем на саморезы. Ставим разъем для зарядки (220в) :
Разъем питания 3 pin IP67(мама+папа/синий) 20А (Али)
Так же как и с желтым берем 24-е перо, сверлим, вставляем, прикручиваем. Теперь два разъема под LED освещение:
Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А (Али)
Отверстия делаем 10м сверлом и немного рассверливаем. Вставляем разъем и прикручиваем. Тут у меня случился косяк, стенки кейса реально толстые и в этом месте около 6мм, поэтому гайки разъемов мне пришлось подточить наждачкой, чтобы они стали тоньше и накрутились.
Передняя нижняя стенка (2 фото первая карусель). В самом центре расположен клапан сброса давления. С двух сторон от него встраиваем выключатели. Слева на 220в:
Включатель GSMIN AK78 220в (Али)
Справа 12в:
Включатель GSMIN AK78 12в (Али)
Отверстия сверлим 10м сверлом и опять рассверливаем. Надеваем на выключатели влагозащиту:
И вставляем всё это добро до щелчка. Ниже под клапаном сверлим отверстие 30м пером и вставляем зарядку на 65ватт:
Розетка USB QC 3,0 + PD tape-c 65w (с подсветкой) 12/24v (Али)
Для справки- эта зарядка оооочень быстро заряжает смартфоны, планшеты и может ноуты (проверено на двух моделях от сяоми и макбуке).
Слева под защелкой последним пером сверлим отверстие под "прикуриватель"
Розетка прикуривателя 12/24v (Али)
Вставили, прикрутили. Справа под защелкой всё тем же 30м пером делаем отверстие под еще одну зарядку:
Розетка USB QC 3,0 (с подсветкой) 12/24v (Али)
Вставили, прикрутили. С внутренней стороны этой же стенки между выключателем 12в и красной usb зарядкой крепим стабилизирующий трансформатор:
Стабилизатор- преобразователь 8-40v в 12v,10A,120W (Али)
Устанавливаем его на такую высоту, чтобы он не мешал крышке, но и не касался дна, как тут:
Крепим на два болта м4 по той же технологии, что и контроллер солнечных батарей.
Слева между выключателем 220в и "прикуривателем" устанавливаем блок предохранителей:
Блок предохранителей на 6 потребителей. (Али)
Я приклеил его на клей космофен. Устанавливаем максимально близко к верху:
Вот так. Только не облажайтесь с горизонтом как я))
Дно. Днищеееее!!! Смотрим на 2-е фото из 2-й карусели и располагаем 4 оставшихся устройства:
Собранный АКБ в сборке с BMS, балансиром и BT
Шунт от кулонометра.
Зарядное устройство Lifepo4 YZPOWER-600 14,6v 20A
Инвертор Carutu чистый синус 500ватт (в пике 1000ватт)
Раскладываем все по дну кейса примерно как у меня. Делаем пометки (прям обведите что где). Вынимаем и начинаем крепить. Для АКБ я использовал 4 уголка примерно 3х3см (по два отверстия на каждой стороне) и 8 комплектов болт-гайка-шайба м4. Уголки крепим по бокам АКБ ближе к переднему и заднему краю. Крепим каждый на 2 болта к дну кейса всё по той же технологии, как контроллер СБ. В верхние отверстия которые на той части, что прилегает к АКБ продеваем стяжки и стягиваем. Шунт пока никак не крепим он будет крепиться в самом конце. Зарядку я притянул стяжками приклеив их с двух сторон на космофен с содой (гляньте на ютубе, если что). Зарядку располагаем входом 220в к передней стенке кейса. Прежде чем крепить инвертор проделываем следующее:
Откручиваем 4 болта со стороны розетки и выключателя. Аккуратно снимаем крышку, отключаем провода от выключателя и розетки, выдавливаем выключатель из рамки. Далее наращиваем провода (я использовал обычные мягкие медные провода от 220в 1,5мм2) с помощью клемм Wago (или пайки). Продеваем их в отверстие от выключателя (помечаем какие от чего) и только теперь крепим инвертор к кейсу (технология крепления- контроллер СБ). И наконец-то мы переходи к третьей завершающей фазе... Подключение:
АКБ
1. Шунт кулонометра
2. Кулонометр
3. Инвертор
4. Предохранитель 60А
5а. Плюсовая выносная клемма
5б. Минусовая выносная клемма
6. Разъем питания 3 pin IP67(мама+папа/желтый) 20А
7. MPPT контроллер солн. Заряда 12/24v 20A
8. Блок предохранителей на 6 потребителей.
9. Зарядное устройство Lifepo4 YZPOWER-600 14,6v 20A
10. Стабилизатор- преобразователь 8-40v в 12v,10A,120W
11. Розетка прикуривателя 12/24v
12. Включатель GSMIN AK78 220в
13. Розетка USB QC 3,0 + PD tape-c 65w (с подсветкой)
14. Включатель GSMIN AK78 12в
15. Розетка USB QC 3,0 (с подсветкой) 12/24v
16. Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А
17. Разъем питания 2 pin IP67(мама+папа/черный-2шт) 10А
18. Разъем питания 3 pin IP67(мама+папа/синий) 20А
Шунт кулонометра. P- от АКБ подключается к B- шунта. Так же нужно подать на него питание от АКБ т.е. кидаем проводок от "плюса" АКБ к B+ шунта. В комплекте с кулонометром (2) идет 5pin провод для соединения с шунтом (1) - подключаем. Мы выполнили подключение АКБ- 1- 2
2. Теперь "плюс" АКБ кидаем на плюсовую выносную клемму(5а) пропуская его через предохранитель(4) на 60А
Предохранитель 60А
И уже через выносную клемму(5а) подключаем "плюс" к блоку предохранителей(8). Дальше уже "плюс" будем брать и подавать только на блок предохранителей(8). На схеме красные и синие провода отличаются толщиной, те что толще это провод ПВАМ 6,0мм2, те что тоньше это провод ПВАМ 2,5мм2. На 220в мы с вами уже повесили 1.5мм2. Оставшиеся две ветки провода 6мм2 брошены от блока предохранителей (8) к инвертору (3) и Зарядке(9).
3. Подключаем "минус" провода 6мм2. Три основных к P- шунта (1) от него тянем один к минусовой выносной клемме(5б), второй к инвертору(3) и третий к зарядке(9). Минус обязательно брать именно с P- клеммы шунта. если взять с B- на табло будет отображаться неверная информация по потреблению.
Теперь просто подключаем все потребители по схеме. Все обжимаем и соединяем. Дальше поясню только некоторые подключения:
Между 10,15,16,17 потребителями подключение на скрутке
Единственное место где мне пришлось паять это 16 и 17 разъемы. К ним пришлось провода припаивать.
Выключатели 12 и 14- обязательно минус подключаем к золотистому контакту. Иначе диод не будет работать.
На блоке предохранителей я написал какие предохранители использую я.
Провода которые мы вывели из Инвертора (3) от розетки тянем к розетке(19), а от выключателя который сняли тянем к выключателю(12) и кидаем на него минус как на схеме.
Контроллер СБ соединяем сначала разъемы для АКБ к нашему АКБ и только потом разъем СБ к Разъему питания 3 pin (6).
Собрали? На всякий случай хорошо всё проверяем. Теперь берем ответную часть от разъема питания 3 pin (18) и вешаем на нее провод с евровилкой. Втыкаем это добро в розетку и оставляем до полной зарядки. Внимание!!! Кейс заряжаем от 220в только с приоткрытой крышкой, т.к. зарядка греется. Когда зарядка отключится вытащите ее из розетки и через пару часов опять поставьте, чтобы балансир обработал ячейки. Потом кода уже полностью зарядится настройте кулонометр на правильную емкость (смотреть ютуб) и настройте приложение от АКБ Daly (смотреть ютуб). И да, пока не пользуетесь станцией выдергивайте предохранитель с зарядки- я не научился пользоваться диодами, а зарядка эта в обратную сторону энергию тянет. Если есть солнечные батареи то берем ответную часть от разъема питания 3 pin (6) подключаем соблюдая полярность и радуемся!
Теперь у вас есть портативная электростанция)
В планах собрать для станции складные солнечные батареи на 300-400 ватт, но пока не сошлись звезды...
В целом в кемпинге штука очень удобная. На холодильник компрессорный 12в на 60л. всякие зарядки гаджетов и свет хватает почти на 2е суток одной зарядки. Этой зимой очень выручила в частном доме, когда в морозы были бесконечные отключения света газовый котел и два циркуляционных насоса спокойно тянул (по теории на 11часов бы хватило).
Емкость станции почти 1300 ват\час. Вес - 16кг. Заряжать можно от 220в, от солнечных батарей и от машины крокодилами (кстати, как прикуриватель для авто тоже подходит).
