Не так давно рынок разорвал анонс и выпуск MacBook Neo — первого бюджетного ноутбука от Apple, что призван закрыть 99 процентов задач у простых юзеров и убить рынок дешевых ноутбуков на Windows.
И вот кому-то на этом фоне хватило ума воскликнуть: «Да это же воскрешение нетбуков!» Нашлись даже те, кто этот крик поддержал.
Только вот вопрос… А когда успели умереть нетбуки вообще? Вы ведь тоже заметили, что в один момент они буквально исчезли с рынка? За этим всем стоит довольно интересная история, о которой сегодня и поведаем.
❯ Все началось с инициативы Организации Объединенных Наций
Удивительно, но если вынести за скобки, что непосредственно термин придумали в компании Psion, как и номинально первое устройство, за массовое производство нетбуков стоит благодарить внезапно ООН.

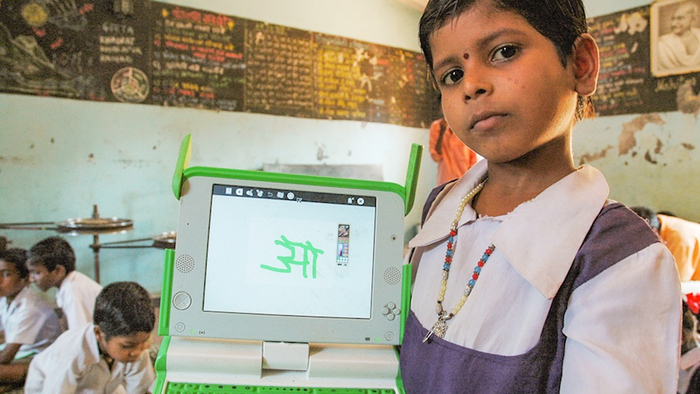

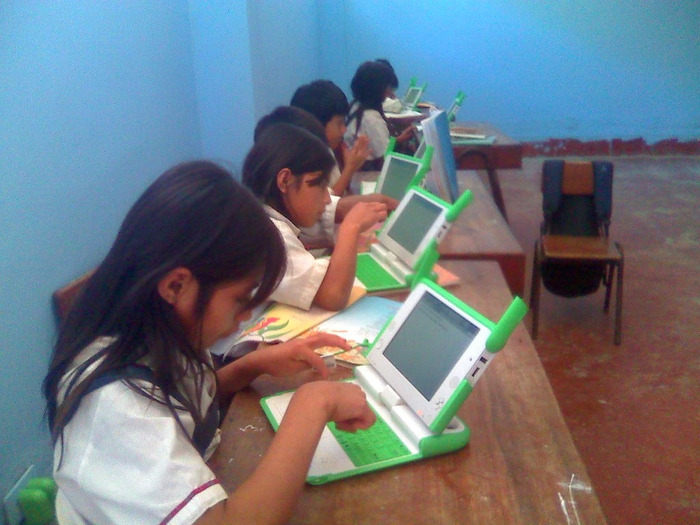

Штука в чем: в январе 2005 года был основан проект под названием One Laptop Per Child, что переводится как «Каждому ребёнку — по ноутбуку». Проект продвигала и финансировала ООН с благой целью — создать ряд устройств, которые можно было спокойно раздавать и продавать в развивающихся странах, всё как обычно, ради образования детишек.
В инициативу сразу же вписались крупные игроки ПК-рынка, такие как AMD, eBay, Google и другие. Первые после вступления в организацию сразу же запустили проект Classmate PC — ультракомпактный ноутбук на максимально дешевом железе, однако он не дошел до полноценной реализации.
Правда, идею таки заметили ASUS и предложили слегка доработать, собственно и положив начало рынку нетбуков.

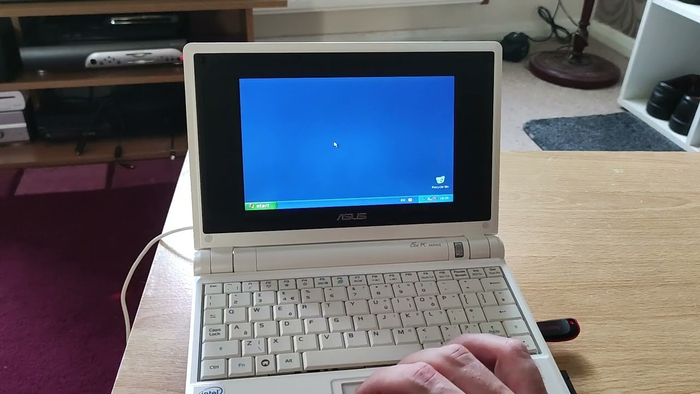

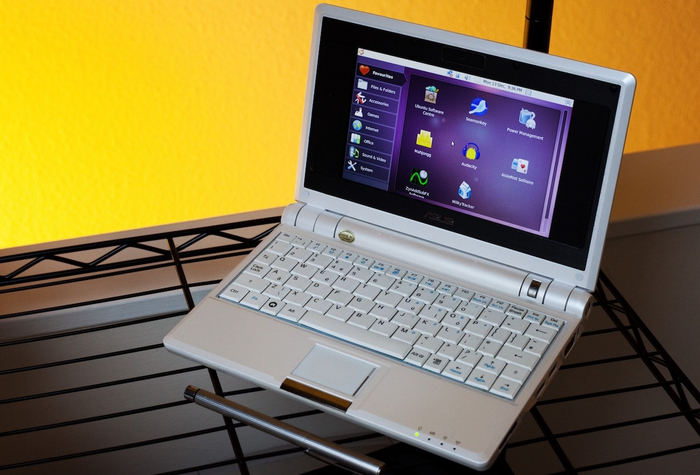

Официально первым нетбуком в том самом понимании стал Asus EEE PC 701, который вышел осенью 2007 года. Слоган девайса был такой: «Easy to learn, Easy to play, Easy to work». Конечно, по современным меркам его характеристики звучат дико, но для своего времени железо за 299 долларов (по старому курсу, да) могло предложить вот такое:
CPU: Intel Celeron M ULV 900 МГц RAM: 512 МБ DDR2 SSD: 4 ГБ (да, не медленный хард, а быстрый даже для своего времени SSD) Экран: 7″ 800×480 Wi-Fi, VGA, 3 USB, SD-карта — всё на месте Вес: чуть меньше килограмма. Это был настоящий портативный ПК.
Формат шел в одну ногу с трендом на распространение беспроводных сетей и развитие интернета — EEE PC 701 это лёгкий портативный аппарат, идеально подходящий для просмотра веб-страниц и простейших задач.
А самое главное — это портативная штука на х86 процессоре, достаточная для того, чтобы запускать всё, что запустит бюджетный ПК среднего сегмента, без поиска каких-то там облегченных версий программ и так далее. Для своего времени это было революцией.

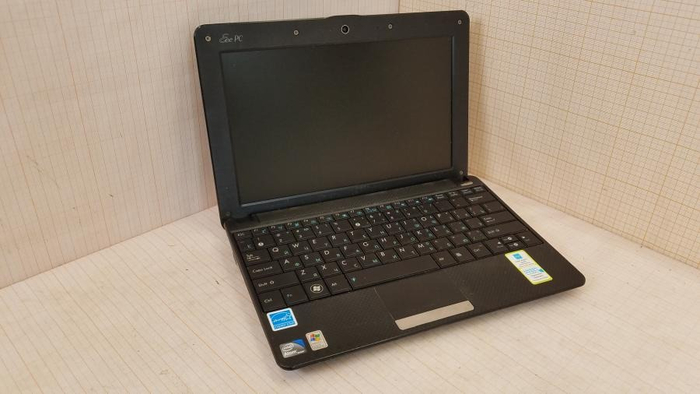

Собственно, EEE PC 701 стал первым в довольно крупной линейке устройств, которая к 2009 году плотно отхватила свои 20 процентов от общего рынка девайсов, стали появляться модели и от других вендоров, и железо стали ставить помощнее, и даже экраны побольше.

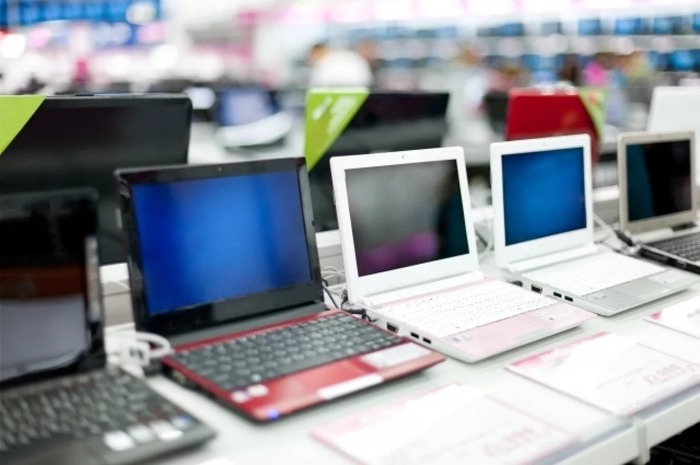

Казалось бы, почва для развития была огромная и плодородная
Выше я уже говорил, что в инициативу One Laptop Per Child вписалось несколько крупных компаний, в том числе и тех, что работали в сегменте ПК-рынка, пионером была компания AMD, хотя процессор на первом нетбуке был вообще-то от Intel.
И вот конкретно последним сильно не нравилось, что дешевые нетбуки начинают ощутимо грызть долю от рынка премиальных и дорогих ноутбуков. И именно Intel первыми начали давить на производителей железа следующим образом: компания требовала, чтобы вендоры ограничивали мощности процессоров, которые им поставляет Intel.
Сделано это было исключительно ради того, чтобы покупатели больше понимали, что у них на руках слабое и дешевое железо, от которого можно было бы и отказаться.

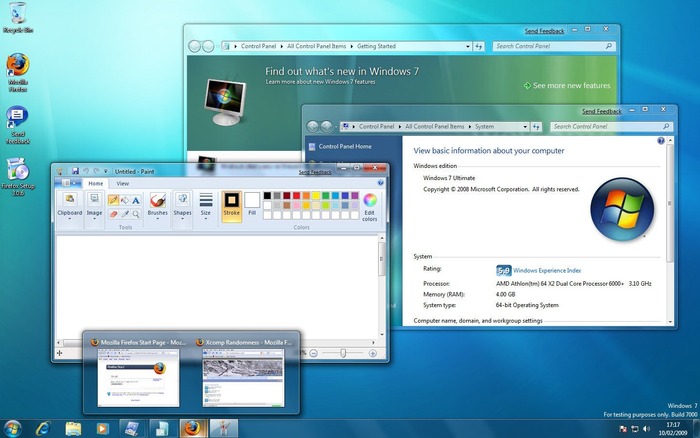

Второй удар в спину нанесла Microsoft в тот момент, когда на рынке стало появляться все больше девайсов с экранами 10–11 дюймов. Главный поставщик софта резко и сильно взвинтил цену на Windows для этих моделей, тем самым вынудив либо поднимать конечную цену девайса, либо ставить максимально урезанную Win 7 Starter Edition, которая ко всему прочему не умела запускать более трех программ одновременно.
Это убивало главную фишку нетбуков — полноценное устройство для веб-серфинга, учебы и не только за небольшие деньги.
А еще да, нетбуки слегка вылезли за рамки изначальной концепции, которую продвигала OLPC и ООН, — они не стали крутыми и необходимыми девайсами для учебы детей в развивающихся странах. Нетбуки приобрели статус народного молодежного девайса для чатов, социальных сетей и всего прочего модного и гламурного. Собственно, отсюда и такой сильный заход на поле конкурентов.
Финалом же для индустрии стал релиз первого iPad и массовая популяризация планшетов. Оказалось, что среднему пользователю планшет и по эргономике удобнее, и потребности закрывает всё те же, что нетбук. Так, с ростом продаж планшетов продажи нетбуков резко пошли вниз, и к 2013 году от их производства было решено отказаться.
Так и вышло, что формат, который придумали с благой, но довольно нишевой целью по сравнению с остальным рынком, внезапно стал мешать этим самым крупным игрокам остального рынка настолько, что его искусственно и очень нагло задушили, не дав развиться во что-то большее.
❯ А что, если вернуться к нетбукам сейчас?

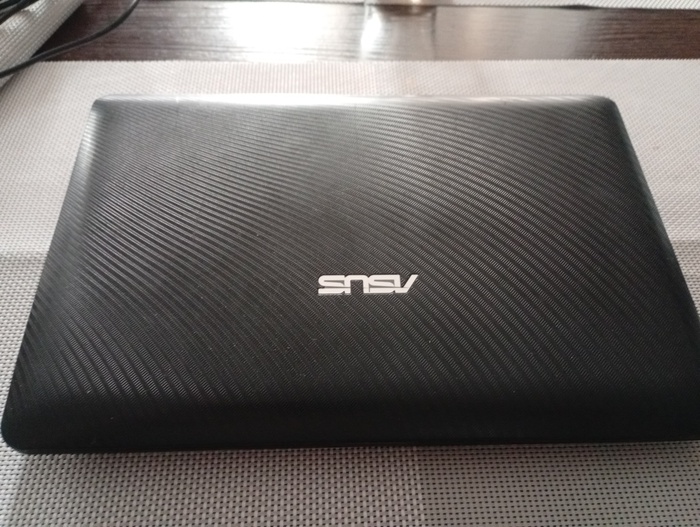

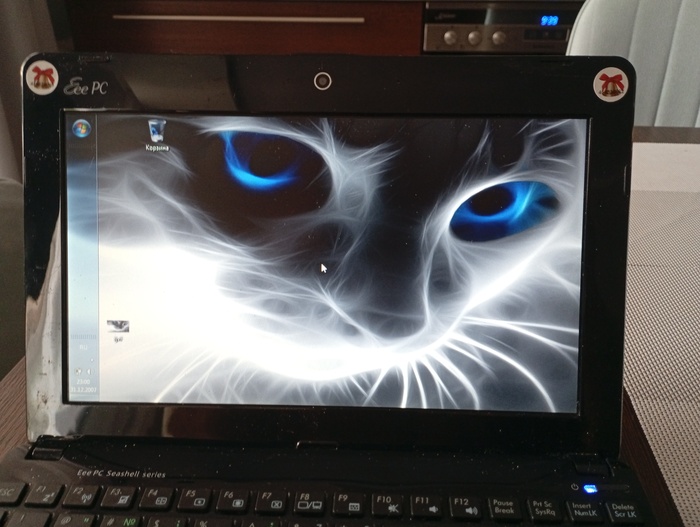

Как и со всеми ретро-штуками, у нетбуков есть огромное комьюнити энтузиастов, которые до сих пор гоняют ЕЕЕ РС во всяких нишевых задачах типа компаньона к серверу, в качестве устройства для разработки на Linux и так далее.
Однако в наше гораздо более динамичное время в целом на нетбуки вполне мог бы быть спрос, учитывая, как сильно прокачались мобильные процессоры и ARM-архитектура с ее софтом и кучей ОС. Но пока, как видим, никто почему-то не спешит. Кроме Apple с её MacBook Neo.
Хотя от условного девайса с 16 ГБ распаянной оперативной памяти и каким-нибудь мобильным чипсетом от Qualcomm или AMD да на базе какого-нибудь дружелюбного форка Linux (господи, вон вам Steam OS, чем не кандидат?) и чтоб всё это на хороший IPS-экран дюймов 8–10 с ценником до 300 долларов… думаю, никто бы не отказался даже чисто в эстетических целях.
Я уже много лет интересуюсь темой ноутбуков на нестандартных процессорных архитектурах. Благодаря чипсетам Snapdragon и Apple, ARM в ноутбуках для повседневного использования стал реальностью: ещё 10-15 лет назад ARM-лэптоп был экзотикой для гиков, а сейчас такие устройства покупают для использования в офисах, в дороге и, в случае Mac, для довольно тяжелой работы.
Однако меня больше интересуют устройства из нижнего сегмента рынка и я периодические мониторю предложения на китайских маркетплейсах. И недавно я нашёл там полноценный ARM-ноутбук всего за 6 000 рублей. Сегодня мы разберемся, что из себя представляет этот девайс на практике!
❯ Предисловие
По правде сказать, в моих закладках есть с десяток устройств, которые я хотел бы когда-нибудь купить. Среди них есть первые китайские ноутбуки на собственных MIPS-чипсетах Loongson, миниатюрный ноутбук Ben NanoNote с MIPS-процессором от Ingenic, а также ноутбуки на Windows CE из конца 90-х — начала нулевых. Покупаю я их как для коллекционирования, так и для попыток моддинга и накатывания туда чего-то интересного: например год назад мы с вами купили детский обучающий ноутбук на Linux, хакнули его и портировали туда эмуляторы игровых консолей:
Одна из прошлых статей была посвящена как раз подобному экзотическому ноутбуку: в 2023 году, я купил легендарный 7-дюймовый ноутбук на чипсете WonderMedia WM8650, восстановил его и рассказал об особенностях схемотехники ноутбука, который на релизе стоил около 40$ с доставкой из Китая. В своё время это была довольно популярная модель, которую покупали под моддинг, хакинг и просто как забавный гиковский гаджет, на котором даже YouTube можно было посмотреть без особых тормозов. Для 2010-2012 года, этот гаджет был очень даже актуальным, учитывая ценник, и я, будучи школьником, так и пускал на него слюни...
Моя мечта сбылась лишь в 2023.
С инженерной точки зрения, главной фишкой этого ноутбука была полная унификация компонентов: в качестве дисплеев использовались стандартные 7-дюймовые параллельные матрицы от планшетов, копеечный процессор и память были установлены в SoM, а вместо мультиконтроллера и PCH, вся периферия ноутбука подключалась к одному USB-хабу, который в свою очередь был подключен к единственному USB-хосту процессора. Особенно интересно здесь разведено питание: простой чарджер 2S-аккумуляторов в паре с микросхемой Fuel-Gauge отвечали за зарядку АКБ, а основные шины питания формировались DC-DC понижайками по типу тех, что можно найти в современных одноплатниках. Ни о каких ШИМ-контроллерах или КП и речи не шло, всё делали «как умели»!
Шедевр инженерной мысли. Без шуток
Недавно я изучал AliExpress и наткнулся на самый дешевый ноутбук, который был представлен на маркетплейсе — некий MENPAI Mini A133Plus. В карточке товара значилось что ноутбук предназначен для детей, в нём используется чипсет AllWinner A133P, установлено 2ГБ ОЗУ и 32ГБ eMMC в качестве накопителя и стоит он чуть меньше 6.000 рублей. В комплекте даже мышка прилагается!
Увы, на момент написания статьи, карточки товара уже нет, но устройство всё равно можно найти на али по запросу «A133P»
И что-то у меня так защемило в груди, будто я когда-то это уже видел... Такое сладкое чувство ностальгии! Неужели спустя 10 лет, китайские инженеры продолжают использовать всё те же пресс-формы и корпуса для выпуска ультрабюджетных 7-дюймовых ноутбуков?! В общем, терпеть я не стал и сразу же заказал целых два экземпляра: один себе, а другой подписчику Андрею, который и помог их приобрести и написать эту статью. Большое ему за это спасибо!
❯ Распаковываем
Устройство приехало примерно через две недели, в небольшой картонной коробке. В целом, упаковка стандартная для таких бюджетных устройств.
Внутри скрывается сам ноутбук, инструкция, мышка и блок питания с Type-C. Производитель утверждает что в ноутбуке может быть предустановлена как Android 12, так и Android 13 — пока ещё вполне свежие версии системы.
Блок питания самый простой, 5В/2А с Type-C. Никаких продвинутых режимов зарядки он не умеет, да и в этом нет необходимости: в аккумуляторе ноутбука используется только одна 3.7В банка, как у планшета.
Сам ноутбук оказался ну очень симпатичным. Глянцевый, в красивом лаймовом цвете, с округлыми формами... Я даже поймал некоторый вайб iBook G3. Несмотря на бюджетность, пластик не кажется дешевым, а вполне ощущается на уровне среднебюджетных Vivobook'ов.
Открыв корпус, мы видим стандартные органы управления ноутбука: емкостной тачпад и клавиатуру (причём точь в точь такая же, какая была в предке этого ноутбука 15 лет назад), IPS-дисплей с разрешением 1024x600, два динамика (здесь есть стерео!), а также веб-камеру. На первый взгляд вполне неплохо...
Убедившись, что ноутбук работает, я решил его разобрать и изучить «подкапотку». И здесь действительно есть на что посмотреть!
❯ Что внутри?
Разборка устройства начинается с откручивания 10 винтов на поддоне. Внимательный читатель мог заметить пломбу с датой производства — январь 2026 года. Да, этот ноутбук действительно произвели в этом году...
Далее снимаем крышку отсека аккумулятора и отключаем банку от платы. В устройстве используется один 3.7В аккумулятор с емкостью 3.600мАч, однако в теории сюда можно установить длинный АКБ большей ёмкости и получить ещё больше времени автономной работы.
Далее ноутбук разбирается весьма неожиданным, по меркам бюджетника, способом: через клавиатуру. Нам необходимо отщелкнуть 4 язычка с верхней части клавиатурного модуля и аккуратно отклеить клавиатуру от корпуса. Да, вы не ослышались — именно отклеить!
Затем отключить шлейф клавиатуры и тачпада, и плавным движением топкейса вверх высвободить его из клипс со стороны петель. В целом пластик гибкий и надежный, так что проблем с этим не возникает: После этого, нам открывается вид на материнскую плату, которая здесь... ну очень компактная и пустая!
В первую очередь, в глаза бросаются подписанные тест-поинты JTAG и UART под процессором, а также пины с I2C со стороны коннектора для подключения тачскрина. Это жирный намек от инженеров устройства: «пацаны, мы вам вывели все необходимые шины с проца, даже чипсет поднимать и доставать пины из под него не нужно, наслаждайтесь!».
Маска чёрного цвета, значит также круто, как и Apple!
Снизу скрывается Wi-Fi модуль, причем в паре с ним, вероятно, мог быть BT — судя по наличию пятаков для LCC-модуля. К слову, много где видны следы ручной пайки: на USB-разъёмах и SMD-кнопках остался не отмытый флюс.
Дисплей здесь подключен по классической дифференциальной шине MIPI DSI через стандартный AWM-шлейф, а рядом с коннектором расположился один двух усилителей звука ANT8110M.
Но самое интересное скрывается с обратной стороны платы. Тут мы видим, что аппаратная платформа ноутбука называется NA70, в приписке проекта есть MID (название планшетов и таких ноутбуков родом из 2010), а также присутствует пассивное охлаждение в виде металлического экрана. В целом, не ожидал увидеть теплоотвод в таком бюджетном ноутбуке и с таким относительно холодным чипсетом.
Под экраном нас встречает сердце ноутбука — тот самый чипсет Allwinner A133P. Будучи выпущенным в 2020 году, этот чипсет стал концептуальным продолжателем легендарного A10/A13, которые ставили в бюджетные планшеты в 2012-2014 годах! Внутри него скрывается:
4 64-битных ядра Cortex-A53, работающих на частоте до 2ГГц, с 32КБ L1 и 512КБ L2 кэша. Ядра поддерживают набор инструкций ARMv8, а также SIMD (Neon). Конечно A53'ому уже около 12 лет, но в 2020 он всё ещё оставался более-менее актуальным в сегменте бюджетных устройств.
GPU PowerVR GE8300. Младшенький видеоускоритель из 8'ого семейства, но всё равно остаётся вполне неплохим. В своё время без проблем тянул PUBG Mobile в HD+.
DDR3/DDR4 контроллер DRAM-памяти, с поддержкой LPDDR-профилей, максимальным клоком в 792МГц и поддерживаемым объёмом памяти в 4ГБ. Ну, в наши времена поддержка DDR3 будет очень даже кстати :)
Огромное количество периферии, включая аппаратные декодеры и энкодеры видео и аудио, контроллер LVDS/DSI/Parallel дисплеев, RTC, I2C, SPI, I2S и даже кастомный 2D композитор!
Поддержка как NAND-флэшек, так и eMMC.
И всё это в крошечном чипе, размером чуть больше 1 сантиметра!
A133'ый использовался в бюджетных планшетах до 2025 года, а сейчас нашёл применение в ретро-консолях типа TrimUI и прямо конкурирует с RK3326. В целом, этот чип — просто чудо инженерной мысли! Кстати, у AllWinner'ов есть хорошая поддержка в мейнлайне, обычно в таких устройствах нет секьюрбута и при желании сюда можно накатить обычный Linux...
Чуть правее расположился чип DDR3 ОЗУ K4E8E304ED-GGCF объёмом в 2ГБ производства Samsung. Самое интересное то, что этот чип буквально с смартфона или планшета 2014-2016 года выпуска и судя по корпусу FCBGA153, он предполагается для установки поверх процессора, а не платы. Тут инженерам респект: и место на плате сэкономили, и неактуальные чипы пустили в дело!
Немного выше процессора расположился чип eMMC объёмом в те самые 32ГБ. Производитель памяти неизвестный — некий JiyiSemi, поэтому как и в случае с флэшками Barum/Foresee сразу делаем бэкап рутфс, ядра и dtb. Вообще конечно интересно, что на почве дефицита NAND-памяти начали появляться небольшие китайские вендоры. Неужто спрос удовлетворят именно они?
Левее процессора расположился контроллер питания AXP717 от предположительной дочки AllWinner'а — компании X-Powers. КП совмещает в себе чарджер (контроллер зарядки аккумуляторов), 3 DC-DC преобразователя для формирования питания ОЗУ и ядра процессора, а также периферии, и 14 LDO-преобразователей для формирования второстепенных шин питания, а также логика для управления режимами включения устройства и Watchdog.
Чуть левее расположился микроконтроллер SINO SH68F83Q, который выполняет роль контроллера клавиатуры (а что, зачем нам мультиконтроллер, если его функции спокойно выполнит копеечный МК с USB?), а также чип USB-хаба...
И... это всё! Вот такой нехитрый и простейший конструктив сделали инженеры, разработавшие этот ноутбук. В целом всё сделано вполне грамотно, без каких-то особых косяков, а в случае чего ноутбук ещё и очень ремонтнопригодный!
❯ Включаем
После включения нас встречает рабочий стол устройства. Я сразу же приметил IPS-матрицу вполне пристойного качества: углы обзора хорошие, яркость оптимальная, разрешение невысокое, но для 7" вполне нормально. Единственный неприятный момент — матрас глянцевый и у него не особо хорошая видимость на солнце.
На устройстве установлен Android 13 Go, что уже вполне неплохо. В качестве дистрибутива числится некий BigdroidOS, причём указано мол ОС 32-битная, хотя ядро и юзерспейс собраны под ARMv8, а каких-то отличий Bigdroid от AOSP я не заметил. В build.prop ноутбук именуется как HL-1013.
После подключения к интернету, я сразу же попробовал зайти на Пикабу, Хабр и DTF. И с серфингом ситуация неоднозначная: с одной стороны каких-то явных зависаний и фризов нет, но с другой все асинхронные операции на странице происходят довольно медленно, из-за чего картинки могут прогружаться довольно долго. Справедливости ради я тестировал только Chrome, в «лисе» ситуация может быть лучше:
Однако сайты попроще устройство переваривает без каких либо проблем. Поэтому если гаджет не может загрузить Хабр, ЛОР и OpenNet — наше всё :)
Почему в белых списках все еще нет опеннета?!
После изучения build.prop оказалось что ноутбук разработала и производит некая Shenzhen Skyth-tek, которая также занимается ODM-производством бюджетных планшетов, терминалов и других устройств. В целом мне даже интересно, каким образом в Skyth-tek пришли к мысли разработать ARM-ноутбук за 5 тыщ рублей в 2026 году?
А вот с играми пока всё не так радужно. Эмулятор PPSSPP ноутбук должен потянуть без особых проблем, поскольку его процессор используется также в консоли Trimui Smart Pro, однако игры по типу Minecraft PE уже заметно подтормаживают. Впрочем... кто сказал что сюда нельзя накатить FreeHeroes, OpenMW и Xash3D, которые здесь будут просто летать? :)
❯ Заключение
Вот такой интересный ARM-ноутбук сегодня можно купить за 6.000 рублей. Да, может быть он и не особо мощный, и по производительности сравнится разве что с игровой консолью TrimUI, но определенные сценарии использования у него тоже есть. Например это классная штучка для сисадминов, детей и просто гиков, которым по кайфу ковыряться в чём-то необычном. Отдельно хотелось бы похвалить находчивость инженеров, которые проектировали этот ноутбук.
Ну а я надеюсь, что вам было интересно. Подписывайтесь на блог, чтобы не пропускать новые статьи каждую неделю! А если вам интересна тематика ремонта, моддинга и программирования для гаджетов прошлых лет — подписывайтесь на мой Telegram-канал «Клуб фанатов балдежа», куда я выкладываю бэкстейджи статей, ссылки на новые статьи и видео, а также иногда выкладываю полезные посты и щитпостю. А ролики (не всегда дублирующие статьи) можно найти на моём YouTube канале.
У меня также есть Boosty, а если вы хотите что-нибудь подарить из железа и увидеть о них статью — пишите мне в Telegram. Интересны разные гаджеты: игровые консоли, смартфоны/телефоны, коммуникаторы/КПК, ретро ПК железо и всякое такое. Если девайс интересный, то я порой могу и недели потратить на восстановление его платы. Всем большое спасибо!
