В первой части я рассказал, как появилась идея Neko. Почему не стал её делать сразу, а дал возможность настояться. Сколько стоит такую идею реализовать, с какими проблемами столкнулся, и как эти проблемы решал. Как идея стала превращаться в продукт, как прорабатывали дизайн.
Погнали дальше, самое интересное впереди :)
Через тернистый итеративный путь интервью и анализа существующих устройств в частности, и рынка вообще (не без влияния собственной невероятной экспертизы, конечно же) сформулировал такой продукт:
Это Неко — 2 радио-джека, который вставляются в тушку слева и справа. И вид в сложенном состоянии спереди и сзади
Это устройство не только для продвинутых музыкантов (для которых прибор должен стать лучшим предложением по цене/качеству, и удобно решать все рутинные музыкальные задачи).
Но и для для новичков, чтобы после работы за 15 минут взять гитару в руки и создать шедевр, и испытать радость созидания. Эта радость станет топливом, на котором человек будет дальше заниматься музыкой, и учиться играть
Технически это процессор, радиосистема, рекордер и AI сервисы в одном флаконе с доступом в интернет, спроектированный так, чтобы его использование было максимально простым: — Есть 6,3 мм радио-джек, который подключается к электрогитаре или басу с активными или пассивными звукоснимателями. Радио продублировано возможностью подключиться проводом в гнездо, в которое вставляется радио-джек в состоянии покоя — Есть 6,3 мм радио-джект для подключения к гитарному усилителю (небалансный) или микшерскому пульту (балансный). Тоже продублирован возможностью проводного подключения — Есть небольшой встроенный динамик, чтобы играть прямо в устройство, если лениво включать хоть что-то ещё — Есть 3,5 мм выход на наушники low-z и high-z, чтобы подключать и обычные и профессиональные наушники — Есть USB-C, при подключении которого мы получаем звуковую карту с 2 входами (радио + проводной) и двумя выходами (радио + проводной)
Программно, самые важные функции: — Самый крутой гитарный процессор, о нём ниже — AI-функции: Аранжировщик, Стем-сплиттер, Транскрайбер партий в MIDI и табы. Ну и TimeMachine — сохранение и разметка всех сыгранных риффов, чтобы потом легко вспомнить, что ты там играл и редактировать в mini-DAW — Не AI-функции: рекордер, метроном, тюнер, лупер, мультитрек-плейер, mini-DAW — Ну и раз уж оно подключено к Интернету, пусть получает постоянные обновления функциональности. В идеале, чтобы эту функциональность могло создавать комьюнити разработчиков-музыкантов (я знаю, нас много :)
Чтобы уточнить важность наличия этих функции (а это людям вообще надо?) и их реализуемость (а это вообще возможно сделать в нужно форм-факторе?), начали собирать разные прототипчики.
Прототип генеративки
Neko должен помогать любителям музыки реализовать свою потребность творить без необходимости учиться играть на гитаре пяток лет. Для этого нужен AI-аранжировщик треков (зачастую сыгранных далеко не идеально).
Такой вот ботик, слышно как я там высекаю Pantera — Planet Caravan на не подключенной, а дальше оно превращается в клёвый LoFi
Чтобы как-то быстро, без необходимости паять девайс, пощупать — а реально ли в этом есть кайф, собрали ботика в телеграм: https://t.me/IntNekoTechBot (не реклама, всё бесплатно, пользуйтесь на здоровье).
Ему можно кинуть голосовуху с сыгранным гитарным риффом или заранее записанную вавку. А он в ответ вернёт готовый трек с аранжировкой твоего риффа.
Weekly Retention у бота абсолютно незаконный, это что вообще такое
Рассказал о боте в канальчике, подождал первого фидбека пользователей:
Самое крутое, что людям нравится этим пользоваться
На данных это выглядит, как полка retention — люди находят ценность и возвращаются
Дополнительно получили распределение жанров, которое интересует гитаристов. Это тоже полезная инфа
Вот такие гитаристы в стране, а что поделать
Ну вроде бы и устаканилась функциональность софта. Как-будто бы осталось только написать из запихнуть в железку. А что там, кстати, за железка в итоге?
Прототипы железа и гитарное радиостроение
Изначально план был такой — берём мощный Cortex-M микроконтроллер для бизнес-логики, присоединяем к нему мощный DSP, на котором делаем неплохо звучащий гитарный процессор.
На Авито нашёл мощный DSP TMS320C6745 на индийских демо-бордах, из индусов вытрясли софт, завели платы. Параллельно собрали приёмо-передатчики для радио-джеков из какого-то хлама, уже не помню, если честно.
Слева индийская плата с DSP, справа платки для первых прототипов приёмо-передатчиков
Всё заработало, но стало очевидно, что:
Сделать крутой гитарный процессор на DSP — это долго, дорого и на четвёрочку. А нужно быстро, дёшево и на пять с плюсом
Сделать крутую радиосистему — это вообще нетривиальная задача. Всё, что есть на рынке либо дорого и слишком профессионально (хорошо звучит, но долго подключать, плюс большой габарит). Либо не дорого, но качество такое себе — подъедает динамику игры, делает ощущения от игры неживыми
Нужен другой путь. Поехали решать по очереди.
Процессор: гитарный и центральный
Очевидно, делать гитарный процессор с нуля — не вариант. Но тут на помощь пришёл Open Source проект NAM — Neural Amp Modeler.
Это нейросетевой алгоритм, который позволяет создавать и проигрывать слепки звучания любых гитарных усилителей и колонок. Звучит на уровне лучших гитарных процессоров за тысячи долларов. Сюда!
Интерфейс того самого NAM. Насколько круто звучит, настолько им неудобно пользоваться. Но это мы как раз починим нашим божественным UI
Заодно существует ресурс TONE3000, куда сообщество энтузиастов загружает тысячи таких слепков. Хмм, сразу захотелось сделать с ними прямую интеграцию, чтобы пользователь Neko мог загружать их напрямую прямо в девайс и играть.
Это мы с пацанами из Tone3000 болтаем. Офигенные ребята, играют вместе в группе Balkans, у кого есть Спотифай зацените
Созвонились с основателями TONE3000, поболтали о музыке, договорились об интеграции. Огонь, теперь у Neko есть не просто крутой процессор, а вообще всё возможное оборудование в мире в кармане.
Подумали с ребятами, решили, что концепция устройства меняется — давайте откажемся от связки микроконтроллер + DSP, а возьмём мощный проц, чтобы на нём запускать Linux, а под Linux запускать всё что нам нужно.
Как внутри выглядит наш проц. Это просто пушка-бомба
Но нельзя просто так взять и выбрать процессор для фабричного устройства. Важно понять, не снимут ли его с производства, ровно в день, когда нужно будет делать релиз.
Важно понимать, где их покупать. Потому что, например, заказ в жалкие 5 000 — 10 000 штук (на который ещё нужно умудриться наскрести денег) никому из производителей не интересен.
В общем, прикинули требования — перфоманс, NPU с поддержкой floating point (чтобы запускать нейросети прямо офлайн), потребление, цена, бла-бла-бла. А наши китайцы с фабрики помогли выбрать нужный вариант — Rockchip RK3576.
Рокчип, ёпт, да его за одно название надо в Neko брать!
Вайбы системного программирования под передовую инженерию из Поднебесной
Купили на нём платки-отладочки, покрутили, завели периферию, написали драйвера. А китайские драйвера — это то ещё счастье. Запустили альфу — процессор работает, играет просто офигенно.
Так выглядела альфа процессора с ядром на NAM, запущенная на нашем CPU
Радиосистема
Для радиосистемы пришлось делать целое RND, там у нас несколько, не побоюсь этого слова, ноу-хау, и вообще оно играет лучше, чем средняя радиосистема за $200-300.
Когда оно заиграло всё вместе, было просто нереально круто!
В паре слов суть проблемы: электрогитара с подключенным усилителем образуют единый инструмент, влияя друг на дружку, и на ощущения гитариста, которые проявляются в его эмоциях на шоу.
Вставляя радиоканал между гитарой и усилителем, мы нарушаем их прямую связь, искажая ощущения и эмоции от игры. Музыканты это описывают, как "пропадает лампа", "не дышит" или даже "ну это галоша ссаная". И это реальные ощущения, хоть термины и не совсем технические.
Я весь день кайфовал, наиграться не мог, когда всё срослось
Не буду вдаваться в детали, но мы купили пяток радиосистем, аудиокарт и другой гитарной техники. Разобрали, проанализировали, замерили, поиграли, сделали выводы.
Поспорили, пофантазировали, накидали гипотез, порисовали схем, собрали несколько прототипов. Финальный оказался самым крутым, как раз с теми самыми хау-ноу. Здесь готово.
MVP, EVT, DVT и другие слова из трёх букв
Если можно как-то одним словом описать разработку в компании Neko Engineering — это точно фраза «давайте сначала сделаем как-то, а потом хорошо».
Здесь наш подход идеально вписывается в принятые в индустрии hardware-разработки этапы:
MVP (Minimum Viable Product) — железяка из говна и палок, которая как-то реализует нужные функции. Это как раз, то что у нас получилось выше — устройство, которое работает по радиоканалу с гитарой, делает звук крутым и генерирует треки. Его сильно весело использовать, но только мне
Это наше MVP, вы его уже видели
EVT (Engineering Validation Test) — здесь наша железка должна не просто как-тореализовать нужные функции, а делать это хорошо. Должны заработать все ключевые компоненты во всех нужных режимах.
Устройство должно как-то начать принимать свои финальные очертания. Такую железку можно дать самым преданным пользователям и они получат от него кайф. Мы вот как раз его прошли
А это EVT, фотки пока не покажу!
DVT (Design Validation Test) — железку выше мы пихаем в полностью продакшен-корпус, для которого подбираем материалы. На этом этапе устройство должно выглядеть вот именно так, как его нарисовали, но при этом ещё и собираться, работать, и стоить примерно тех денег, которые заложены в его экономику
PVT (Production Validation Test) — железку выше мы приносим на фабрику нашим друзьям-китайцам и просим поколдовать, чтобы устройство можно было оптимально и с минимальными изменениями производить на конвейере. К этому этапу мы готовимся уже сейчас, заранее консультируясь с фабрикой
Как вы догадались, мы на этапе EVT. Сделаны первые 90% работы, но впереди нас ждут вторые 90% работы, ну а там и третьи :)
Чисто вайб в чатиках
Параллельно с инженеркой делается ещё куча операционной работы — проработка запуска (планируем запуститься на Кикстартере, а для этого нужно неплохо так подготовиться).
Проработка необходимой структуры юр лиц (мы же говорим о музыкальной генеративке, там нужно подложить соломки, а ещё компаниям из России не то чтобы сейчас рады на мировом рынке, но всё решается).
Ну и ещё куча всего интересного, ради чего хочется не спать ночами, тратить туда всё свободное время и деньги.
Заключение
В общем, получается реально мощный девайс, который жутко интересно делать. Я невероятно счастлив, что удалось собрать лютую команду мега-спецов, щёлкающих сложные инженерные задачи, как орешки.
И, если честно, уверен, что даже если снова что-то пойдёт не так (а оно точно пойдёт!) и мы вот прям не найдём решение, и снова история закончится фейлом — это будет один из самых крутых и приятных фейлов, в которых я участвовал.
1/4
Это. Просто. Ох#енно!
А пока мы работаем, чтобы устройство, созданное в наших головах, мы же и смогли пощупать.
Спасибо, что дочитали. Надеюсь, удалось рассказать что-то полезное, ну или просто повеселить. Пишите вопросы, с удовольствием на них отвечу!
\m/ Make guitar fun again! All you need is Neko!
—
Vadim Smirnov, Founder and CEO of Neko Engineering

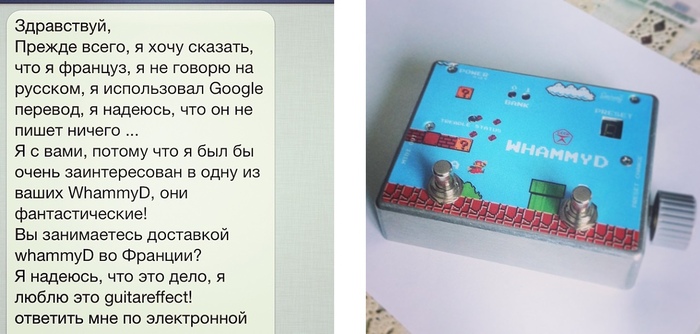

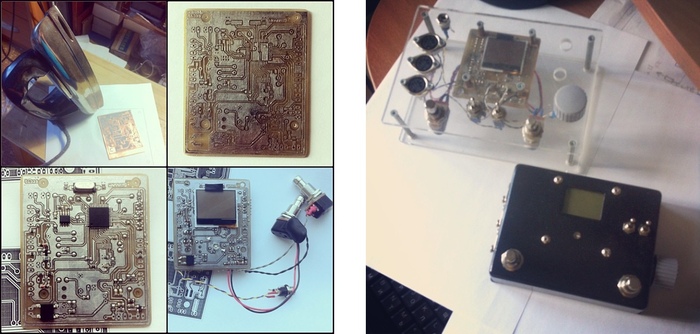

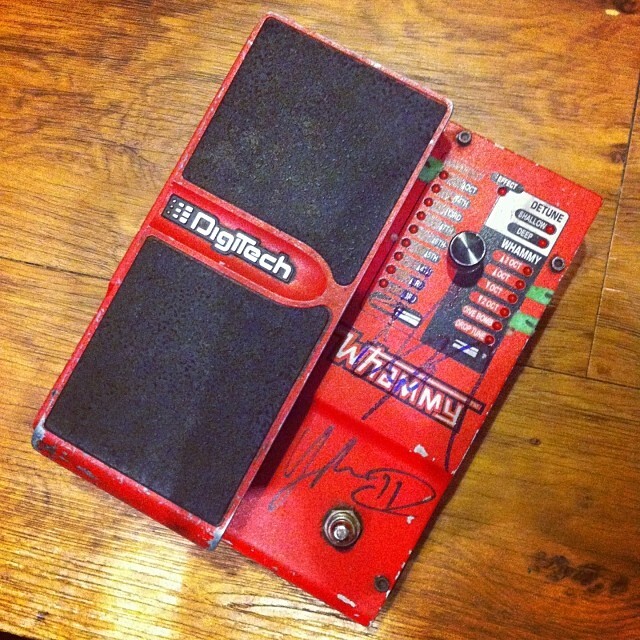

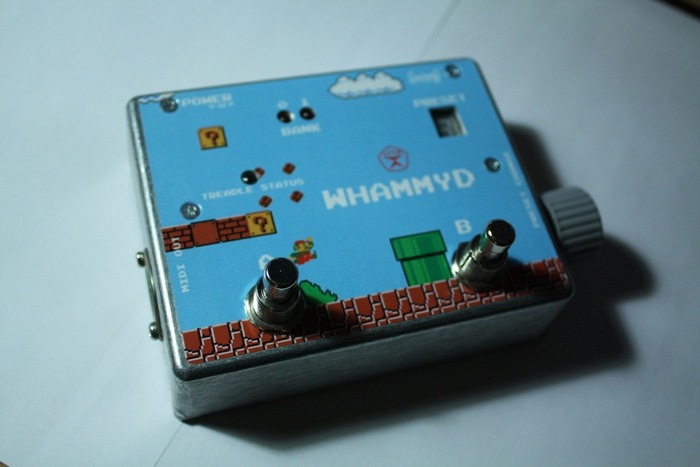

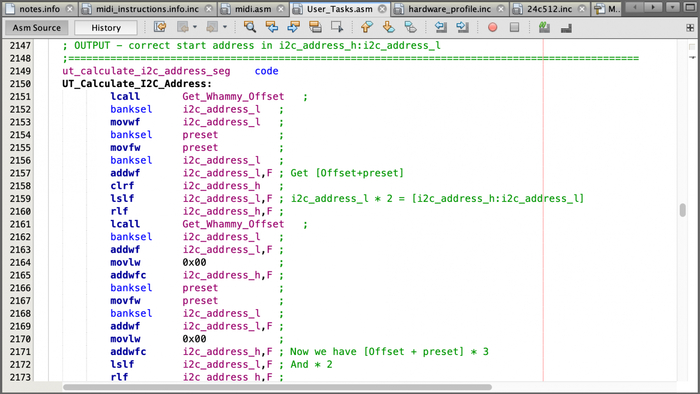

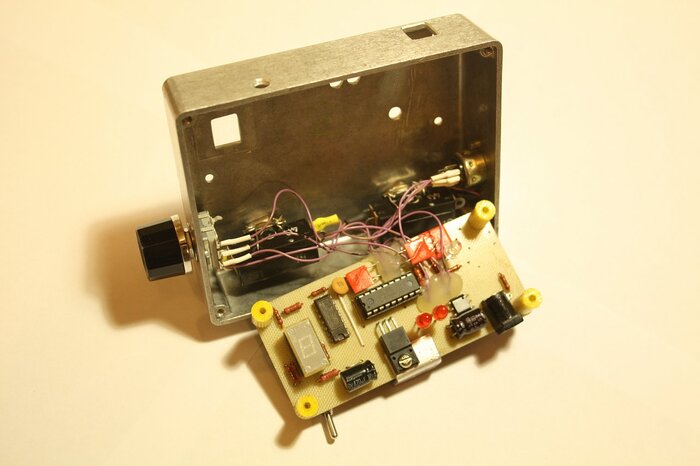

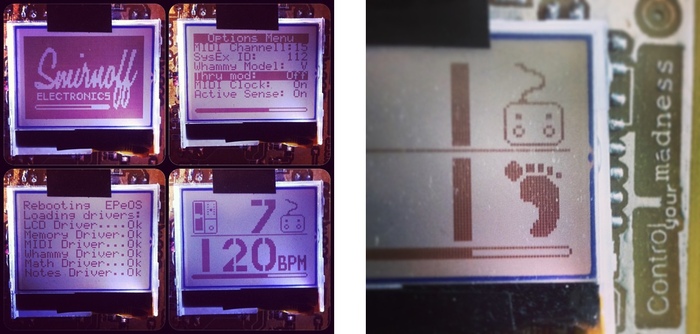

Привет, я — Вадим. Недавно рассказывал, как делал WhammyD — педальки-контроллеры для Digitech Whammy. Это была весёлая история, но закончилась она остановкой проекта, потому что устройства были, прямо скажем, мало кому нужны.
Это Neko — устройство для музыкантов и любителей, чтобы сделать гитару great again
Эта статья о новом проекте — Neko. Это гаджет, чтобы каждый человек мог кайфануть от игры на гитаре, реализовать свои музыкальные идеи и почувствовать себя музыкантом, даже если на это остаётся 15 минут после рабочего дня.
TL;DR
Расскажу, как и почему изменился подход к созданию устройства. Откуда взялась идея, и как из идеи придумался продукт. С какими новыми вызовами пришлось столкнуться. Как вокруг продукта собралась команда и появилась компания. Как делаем железо, пишем софт, договариваемся с партнёрами и планируем запуск.
Немного добавим эпичности, оно того стоит
Возможно, кому-то будет интересен наш опыт, чтобы заняться своим проектом. А кто-то просто покекает с рассказа, потому что наш путь явно не идеален. Энивей, буду рад, если статья покажется полезной или просто весёлой.
Ну поехали.
Почему изменился подход
Признаюсь, работа над WhammyD2 обнажила не только мои технические пробелы, но и полное непонимание, как вообще делать IT-продукты. Тогда, например, я не отличал бэкенд от фронтенда, не знал, зачем система версионирования кода, и не подозревал о профессии продакт-менеджера (это чел, который говорит разработчикам, что надо делать).
Приняв свою ущербность, поскрежетав зубами и возмущённо пофыркав на досуге, поморщился и принял, что это надо как-то решать.
Сказано-сделано: научился прогать под iOS и устроился в 2ГИС, поучаствовал в хакатонах, а потом и вовсе плавно стал тем самым продактом. Запустил пяток проектов, переехал в Москву, и начал в Big Tech запускать AI-hardware устройства на международном рынке. На это ушло почти 10 лет.
Это мы на Хакатоне 2ГИС с приложением, которое находило следующий самый подходящий бар для бар-хоппинга, а в конце вызывало такси домой. Было легендарно
Казалось бы, успешная карьера, крутой проект на работе, почёт и уважение. Но тот фан от работы над WhammyD2 не оставлял в покое. Хотелось сделать какую-то необычную музыкальную коробку, которая бы вернула тот угар, но при этом имела шансы самоокупиться и не зачахнуть. А попутно возродила бы эпоху, когда быть гитаристом было круто.
Играть рочину вообще-то реально весело и круто
Самое главное — чтобы не повторить судьбу WhammyD2, устройство должно подходить не только профессиональным музыкантам, но и любителям музыки, которые с её помощью ощутили бы, насколько круто музыку создавать. Это и голове помогает развиваться, и чувствовать себя счастливее.
Идея такой коробки всё не приходила. То и дело выскакивали разные предположения, но подумав о них чуть тщательнее, отказывался от них одна за другой, ментально навесив ярлык «булшит».
Но в итоге, кое-что нащупал.
Если ты не очень умный, приходится думать 10 лет
Учиться на работах приходилось интенсивно, рока стало меньше. И в какой-то момент обнаружил, что из гастролирующего музыканта превратился в того самого чувака с гитарой, висящей на стене, и тренькающей на неподключенной дай бог полчаса в неделю.
Это я лечу из командировки и думаю, с каким кайфом поиграю на гитаре

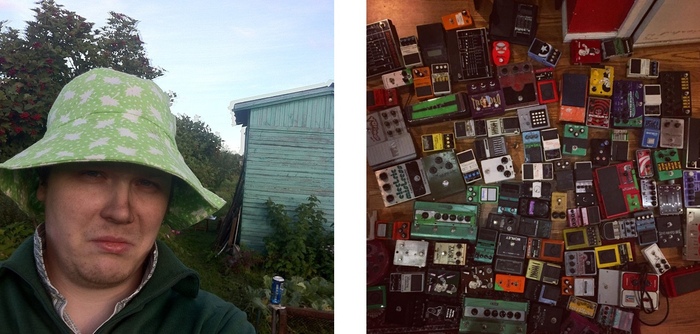

Кроме гитары, у меня есть куча гитарного оборудования, накопившегося за годы рока, чтобы заставить её звучать круто — процессоры, аудио-карты, педальки. Даже любимый Marshall JCM900 стоит в углу.
И вроде бы вот хочется прийти после работы и 15 минут покайфовать от игры на инструменте. Но ради этих минут подключать процессор-комбик-аудио-карту лень — поэтому, бренчу на неподключенной.
И регулярно раз в неделю в voice memo айфона записываю очередной гениальный рифф, который никогда не превратится в трек.
А вот был бы такой карманный девайс, который решит задачи:
Нужно, чтобы гитара легко подключалось. Вот так же, как AirPods мы в уши втыкаем, только пусть радио-джеки (это разъём, через который электрогитара передаёт звук) включаются в гитару
Нужно, чтобы звук гитары был крутой. Вот чтобы на уровне топовых процессоров — Fractal, Neural DSP, Kemper, etc. Говнозвуком играть неохота. Проще на неподключенной повысекать
И чтобы оно записывало мой рифф, и превращало в готовую аранжировку в нужном стиле. Сейчас же век генеративок, полюбому так можно
Тот самый JCM900 и 412 кабинет. Точнее, 312, потому что на одном из концертов один динамик был пробит бутылкой. Кабинет после этого заиграл ещё лучше
Эти мысли и стали отправной точкой для идеи Neko.
Инициирующее событие
В общем, загрустил я. Ходил-думал в голове идею, но ничего с ней не делал. Звучало это, если честно, немного фантастично.
Грустил так до судьбоносной беседы с Лёшей — экс-руководителем, нанимавшим меня в Яндекс. Он давно живёт за границей, и как-то спросил, знаю ли я Кена Шафера? Ведь Кен — его сосед. Типа, может вас познакомить?
Ангус и Кен в инстике
Знаю ли я Кена Шафера? Кен — легенда. Он изобрёл гитарную радиосистему — это когда звук гитары передаётся по радио, а не по проводу. И, например, фирменный звук Ангуса Янга из AC/DC — как раз из-за этой системы. Ангус даже на записи её использовал.
Так в моей голове выглядел Neko в самом начале
Хмм.. Раз 50 лет назад Ангус предпочитал радиосистему проводу, может быть, и есть смысл поработать над Neko, как над удобным аналогом провода на современных компонентах? Так я стал не только думать, но и что-то делать над Neko.
Эволюция идеи
Вместо того, чтобы сразу хвататься за паяльник, как было с WhammyD, хотелось как-то заранее понять — а не ерунду ли я придумал? Может, это вообще никому не надо?
На сленге продакт менеджеров, эта стадия работы над продуктом называется «customer development». Звучит заумно, но фактически это означает, что я начал рассказывать об идее всем вокруг, кто хоть сколько-то в теме игры на гитаре.
На работе — от продактов и жутко опытных стратегов с опытом работы в Apple. До членов гильдии композиторов Новой Зеландии, и технических директоров популярных русских рэперов — за пивком.
Интервью проходили в разной обстановке
— Кароче, Вадос, говно твоя идея. Надо, понял да, чтобы это был такой гитарный бро, который тебе идейки подкидывает — Твой бизнес не в этом. Эта штука может привлечь на рынок новую аудиторию? — А можно сделать так, чтобы оно в реал-тайме помогало Металлику играть, типа как esp на машине ездить помогает?
Сотня-другая бесед, и рассказ об устройстве становился чуть убедительнее, короче и понятнее. Так я повторял, пока слушатель стабильно не начал спрашивать, где это купить вот прямо сейчас.
Как это всё визуализировалось в голове. Почему-то у меня почерк врача
Параллельно погуглил, что новенького появилось на рынке — что за устройства, сколько стоят. Ну и на интервью мне накидали фактуры. Так стало примерно ясно, с чем наша железяка будет конкурировать.
Из этого родился вижен продукта, что именно за функции хочется сделать:
Радио-джеки, которые не будут теряться, зато будут всегда заряжены и готовы к игре
AI-аранжировщик, который из моих сыгранных кривой рукой риффов будет создавать готовые мульти-трек аранжировки в нужном стиле и с нужным настроением — как мне захочется
Процессор эффектов с ядром на Neural Amp Modeler — это open source технология, широко поддерживаемая сообществом. Это как цифровые копии звучания усилителей или других устройств, и гитарных колонок-кабинетов
Стем-рипер. Это абсолютно уникальная штука, чтобы играть любимые песни с любимыми артистами. Передаём с телефона по Bluetooth на Neko трек, там он в реал-тайме пилится на дорожки, размечается в MIDI и табы, чтобы можно было его легко выучить. Ну и дальше из микса убираем оригинальную партию гитары, рубим сами
Time Machine. Пусть все мои занятия пишутся и размечаются на сыгранные риффы, чтобы потом я в любой момент мог зайти и вспомнить, что там был за угарный риффчик
All-in-one device. Ну и чтобы эта штука заменила мне вообще все остальные устройства — от кабеля и тюнера-метронома, до рекордера и аудиокарты. Чтобы не таскать за собой тяжеленные кофры на репетиции — кинул в карман и го
Описание аранжировщика на ранних этапах
Собрал pdf-ку с описанием функций — ну типа сайт. Показал друзьям, позадавал вопросы — идеи оценили, цену устройства от балды назвали, она попала в мои ожидания.
Вот таким был сайт в pdf, много мучали формулировки, и до сих пор мучаем
Сайт, понятно, что ещё 10 раз поменялся. Он, кстати, здесь: https://neko.engineering В общем звучит это всё классно, а как теперь это сделать то. Есть прям пара нюансов.
Пара нюансов

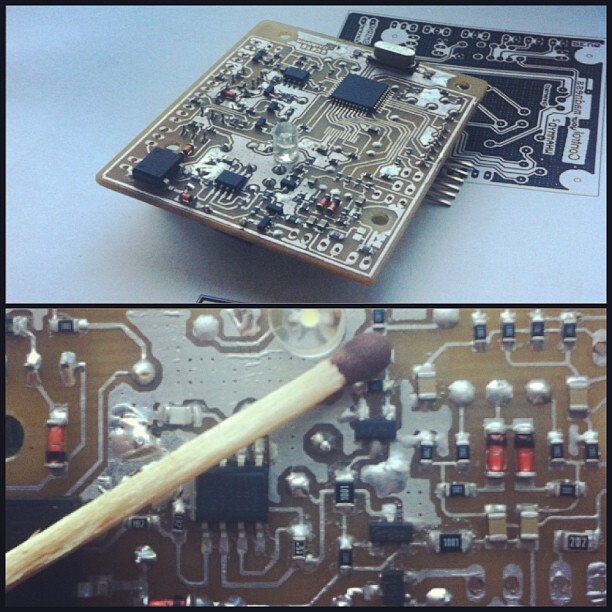

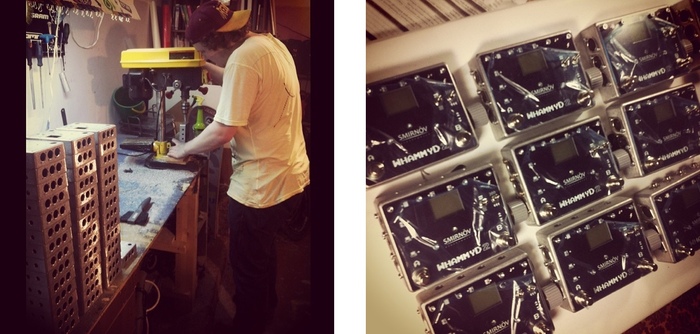

WhammyD была сделана мной вручную от первых прототипов до наполнения сайта. Neko же так сделать невозможно. Это сложное устройство, которое должно быть произведено на фабрике, чтобы обеспечить работу закладываемых в него функций.
Чтобы его создать, одной моей головы не хватит — нужен целый штат разработчиков. Если просто нанять этих ребят, сделать устройство, и запустить его в продажу, то экономика такая:
Год работы крепкой команды человек из 8 — $500k, если повезёт.
На закупку прототипов отлетит $20-50k
Сбор данных, разметка и обучение моделей — не меньше $100k
Запуск конвейера — ещё $500k
В общем, где-то $1,5M в разработку и конвейер. Это значит, если продать 10 000 устройств, в каждом будет заложено $150 только затрат на разработку.
Фааантазёр, ты меня называла! Только такие строки пел себе в голове, пока растягивал эксельку бизнес-модели
А ведь его ещё и произвести надо (купить запчасти и материалы, собрать устройства, упаковку, мануалы, сделать сертификацию), и продать (затраты на маркетинг, логистику, хранение, поддержку и т.д.).
Звучит как-то сложно и не радужно. Ну ок, это же не повод портить себе настроение, или, не дай бог, отказываться от идеи. Надо подумать и есть слона по частям.
Едим слона
План простой и прямолинейный — нужно сделать так, чтобы вокруг продуктовой идеи возникла и бизнес-идея — прикинуть пределы роста бизнеса, как он появится, как будет расти и развиваться.
Если предложение будет интересным и правдоподобным, можно найти бабки, ведь идея устройства — огонь! Ну и именно растущий бизнес сделает возможность создать и поддерживать продукт = исправить ошибку WhammyD, ради чего весь сыр-бор.
Не самый свежий, зато бесплатный, отчёт NAMM с поправкой на возраст и состояние рынка дал ключевые инсайты. Очевидно, запускаться надо в США. Очевидно же?
Прикинул объём рынка, конкурентное окружение, экономику, траекторию роста компании. Связал ключевые шаги бизнеса с шагами развития продукта. Порассказывал это умным дядькам, разбирающимся в бизнесе, маркетинге, построении компаний, сделал корректировки на их критику.
Набросал каптейбл (это план, сколько и для чего денег нужно), план реализации проекта, прозрачное предложение для всех участников — инвесторов, ключевых сотрудников, себя самого.
Вот, например, каптейбл. Правда, он довольно секретный — всё сплошь под NDA (Non-Disclosure Agreement, аналог «Совершенно Секретно» в корпоративном мире)
Собрал всё в кучу в единую презентацию с описанием идеи, бизнеса, продукта и уникальной комбинации всего этого. Презентацию показал друзьям-спецам в нужных сферах. Так собралась проектная команда супер-героев.
Заглавная страничка презентации, ну красота же! Хотя, слова на ней менялись ещё не единожды 😂
Её же показал технологическим партнёрам и фондам. Так появились, собственно, партнёры, поверившие в нашу способность сделать интересную штуку. Нашли в Китае фабрику, которая согласилась нам помочь.
Это наш лид инженер на фабрике в Китае. Как вы понимаете, кое-что придумать удалось
Партнёры и фабрика дали толчок по технологиям, компетенциям и бюджету. Не миллион баксов, конечно, но работать можно.
Начали сразу с нескольких сторон: дизайн, инженерка, тестирование ценности продукта.
Дизайн и прототипы
Сначала попросил знакомых ребят-промышленных дизайнеров помочь понять, как вообще должно выглядеть устройство. Это был свободный поиск почти без ограничений по сравнению с тем, с чем мы столкнулись дальше.
Вот такой был прикольный вариант
Ребята проделали очень классную работу, предложили несколько направлений развития прототипов, продумали разные сценарии использования в реальных условиях. Через несколько итераций мы пришли к приоритетному варианту, который захотелось уточнять.
Вот это мне понравилось больше других
Напечатали его на 3Д-принтере, чтобы покрутить в руках, понять, как вообще это будет работать в реальной жизни.
Прикольный корпус. Но, кроме всего прочего, смахивает на электронную сигу
Получилось прикольно, но что-то не то. Самое сложное было — разорвать связь курицы и яйца, когда дизайнеру нужно знать, из каких компонентов будет состоять устройство (какой будет экран, кнопки, масса аккумулятора и т.д.). А инженеру нужно было знать, в какой корпус нужно вписывать электронику.
Доработанный арт-директором вариант выше. Кое-что изменилось
Параллельно начали прорабатывать UI — что именно будет нарисовано на экране. Эта работа тоже итеративная, где всё от всего зависит — функции устройства от экрана и контролов, экран от функций и процессора, процессор от функций, контролов и периферии, и всё это зависит от цены, которая зависит от функций.
Как выглядит божественный, самый лучший, высший UI? Вот так!
Итеративно отсекали лишнее, добавляли нужное, уточняли возможности инженерии. Основываясь на наработках корпуса выше, нарисовали новые обводы корпуса, которые уже вот прям нравились. Осталось только понять, какой будет финальный размер, и как тушка устройства будет сопрягаться с радиомодулями — джеками.
Было сразу несколько картонных Неко
Тут неожиданно случилась одна из самых горячих внутренних баталий — отталкиваться от размеров 5- или 3,5-дюймового экрана. Спорили-спорили, но разрешилось через склеивание нескольких прототипов из картона, и верчения их в руках. Там стало всё ясно.
В сотый раз всё перерисовали, сделали модельку, напечатали на принтере — вроде кайф
Так появился вижен корпуса, а вместе с ним концепция контролов и UI экрана, попутно уточнили ключевые компоненты. И вот вроде бы и всё более-менее срослось. У нас есть корпус, UI, требования к железу и вообще — готовый девайс, осталось реализовать.
Это самое лучшее, что я когда-либо видел
Параллельно начали реализовывать продуктовые и технологические прототипы.
В следующей части:
— Прототип генеративки, и как мы поняли, что он — огонь! — Прототипы устройства: процессор, радио, софт — MVP, EVT, DVT и другие слова из трёх букв — И куда всё это едет
Спасибо за прочтение первой части ^__^
———
UPD: Простите, что не влезла вся статья разом. На Пикабу есть ограничение в 25 медиа (картинок и видео) на пост.
Вторую часть уже готовим к публикации, думаю, будет через пару дней.

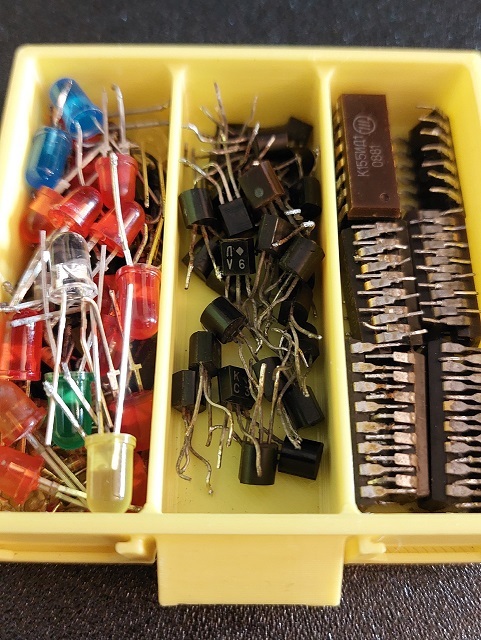

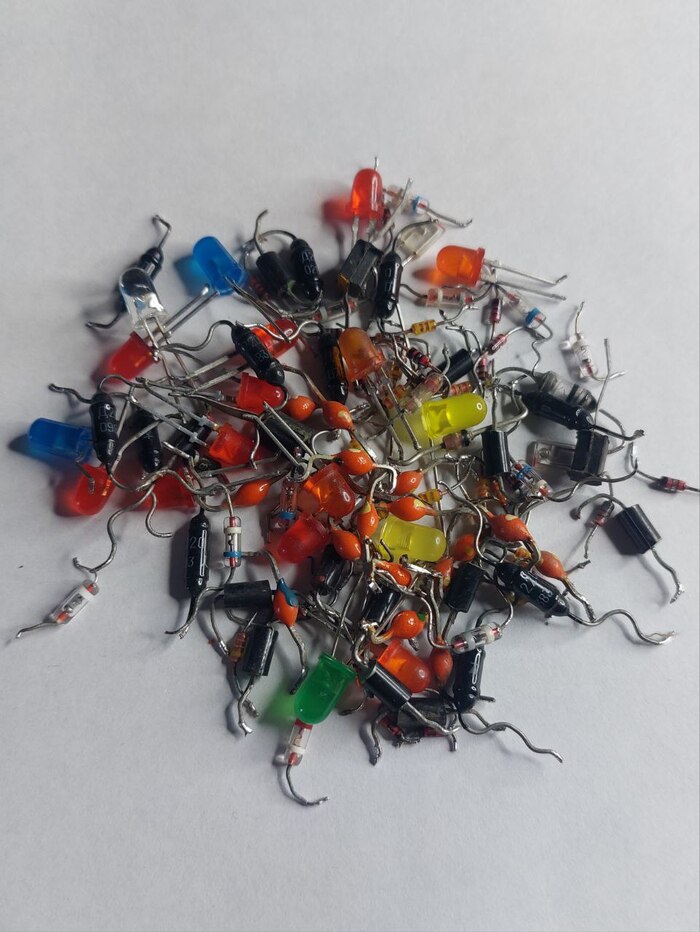

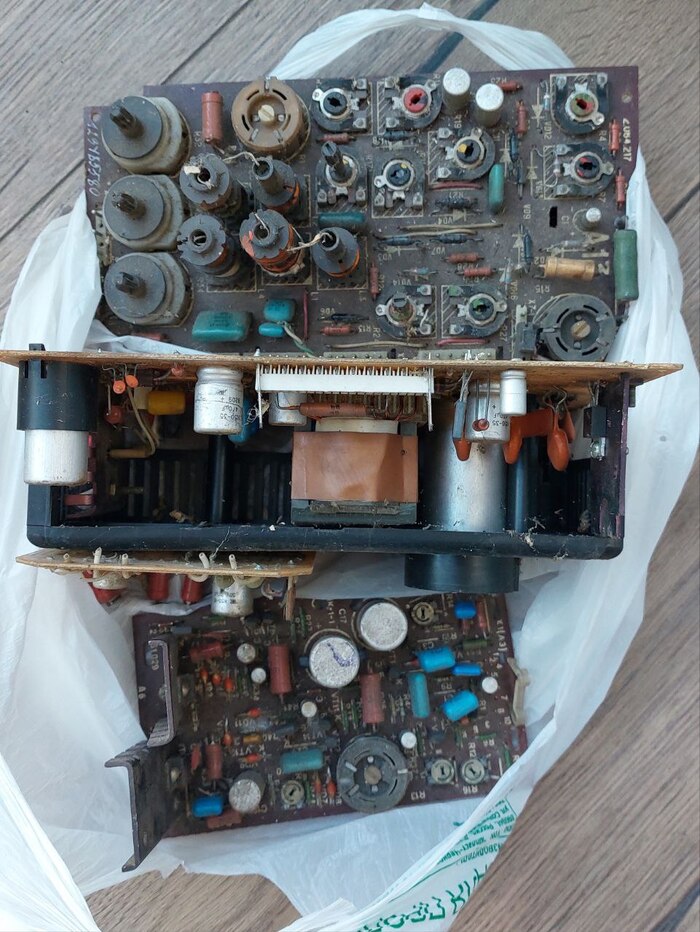

У каждого радиолюбителя со временем скапливается большое количество старых электронных компонентов, выпаянных из разных устройств. Их и выбросить жалко и в новое изделие уже не поставишь, что же с ними делать? Сегодня я расскажу как мне буквально из "электротехнического мусора" удалось собрать вполне годную гитарную педаль по мотивам знаменитого фузза Big Muff Green Russian, но конечно же с некоторыми изменениями и своим характером!
В один прекрасный вечер мне захотелось развлечься и сделать что-то необычное и музыкальное! У меня есть приличный запас старых советских компонентов, которые я с детства старательно выпаивал из плат от телевизоров, коих в сарае накопилось огромное количество (отец и дедушка занимались ремонтом). Расходовались эти запасы крайне медленно, так как по сути это электротехнический хлам, а дать им вторую жизнь очень хотелось, поэтому я решил сделать из этого добра педаль эффектов!

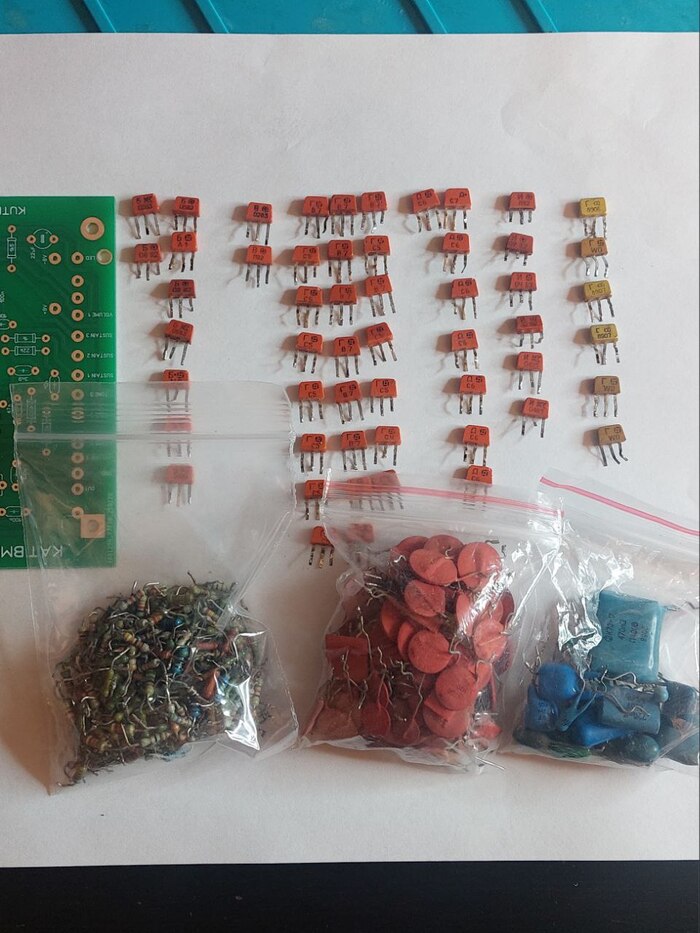

Детали

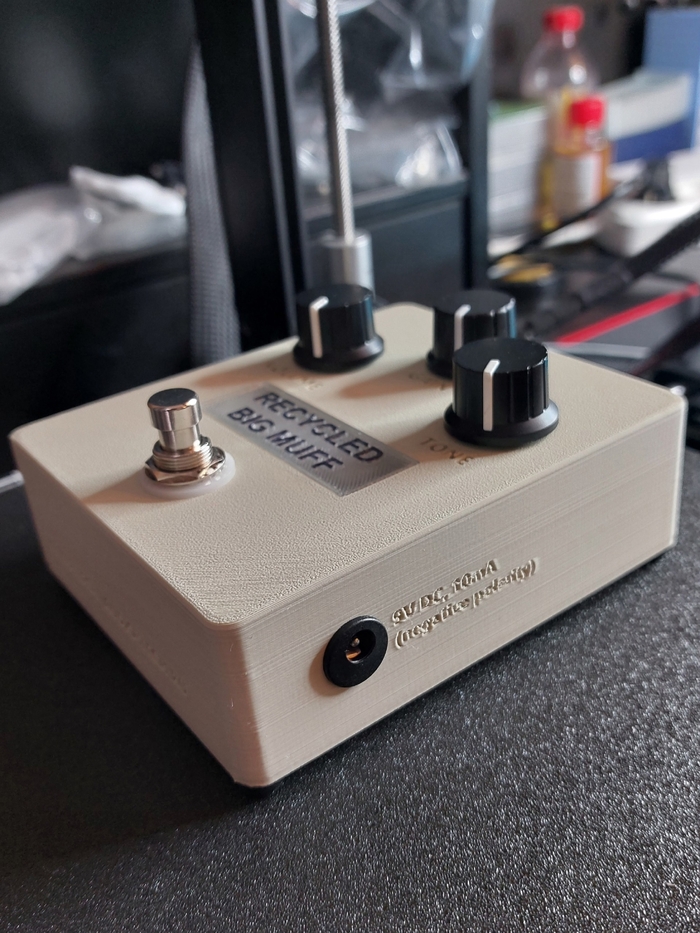

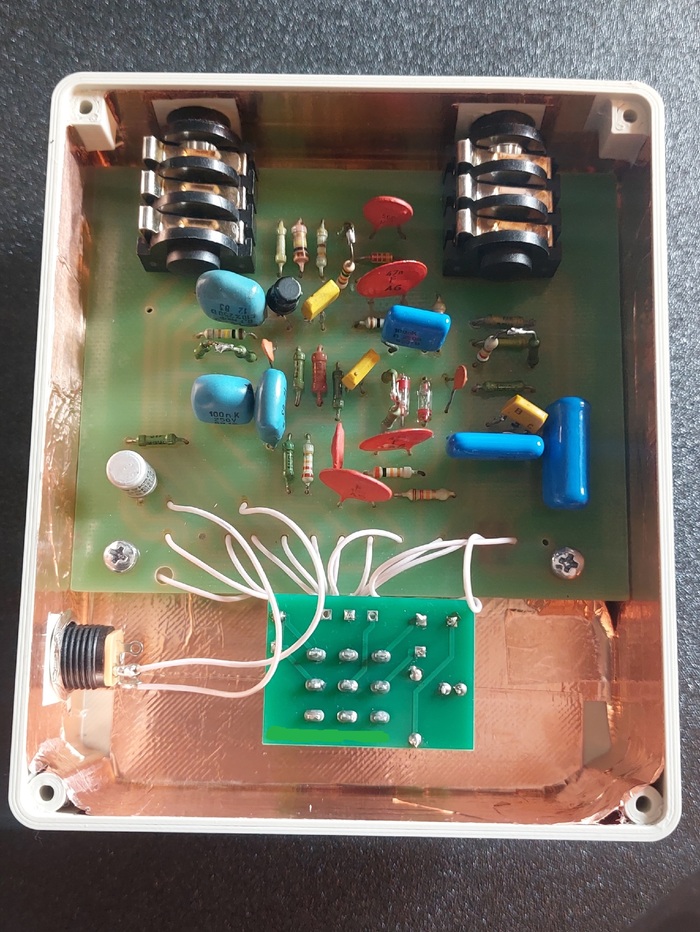

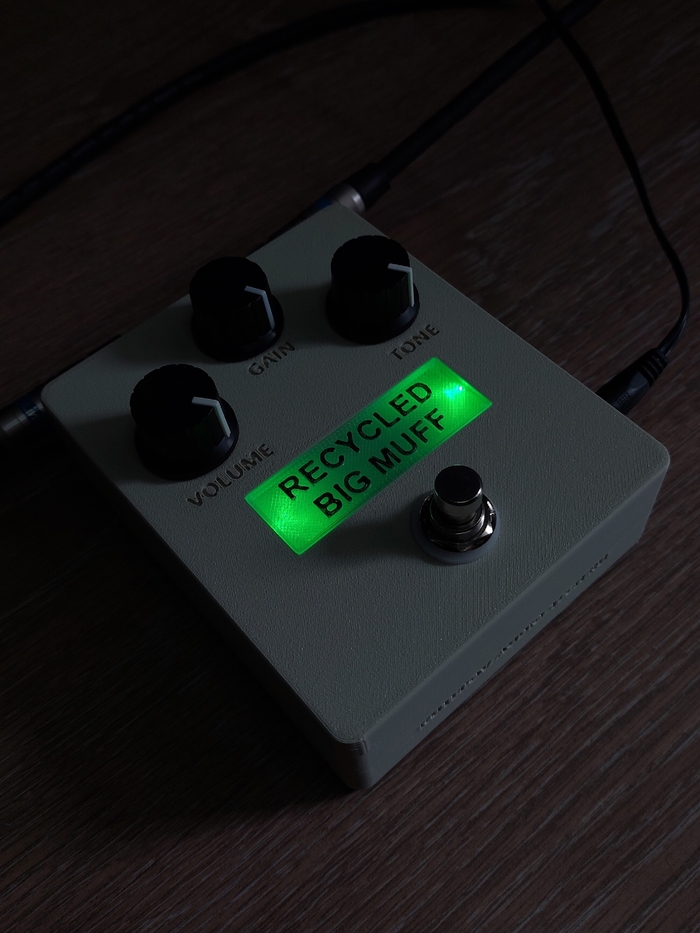

Мой выбор пал на схему Big Muff в вариации Green Russian от Sovtek, так как она построена изначально на советской компонентной базе и схема довольно простая. В случае чего, не сложно будет подобрать аналоги, ведь выбирать придётся только из того что есть в коробках со старыми деталями.

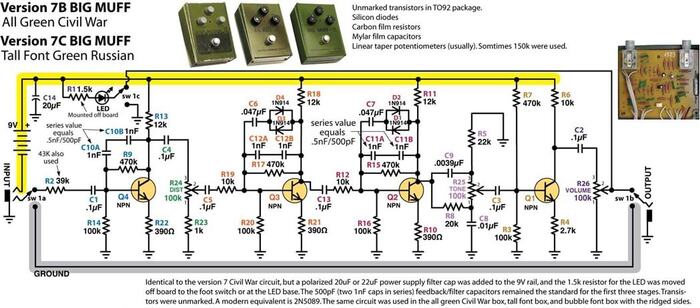

Принципиальная электрическая схема Big Muff Green Russian

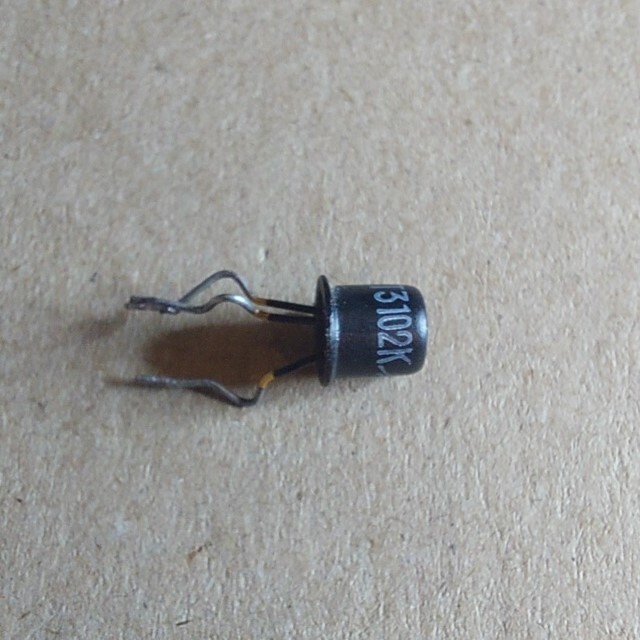

Естественно из-за многочисленных отступлений получится совсем не Green Russian, но главное чтобы это сносно звучало по итогу. Основная цель - использовать в примочке максимальное количество б/у советских деталей, выпаянных из старых плат!
Вот из таких плат, покрытых слоем пыли, я выпаивал детали.
Если кто-то сталкивался с советской электроникой, то наверняка видел оранжевые и жёлтые транзисторы КТ315 разных серий. У меня их накопилось некоторое количество, поэтому решил что они станут сердцем гитарной педали. Использовать их в самодельных бигмафах идея не новая, но обычно их ставили за неимением другого. Мне же просто интересно что получится.
Кое-что из старых запасов
Транзисторы КТ315 пришлось отбирать из-за большого разбега характеристик и самые более-менее подходящие по hFE оказались жёлтые КТ315Г, хотя и среди оранжевых транзисторов разных серий находились неплохие экземпляры. Дело в том что в оригинальный Sovtek Big Muff Green Russian ставили КТ3102ЕМ (есть у меня и такие, но новые с хранения), а у них и так гораздо больший коэффициент усиления, чем у транзисторов КТ315, поэтому нужен тщательный отбор, чтобы полученное изделие хоть как-то зазвучало.

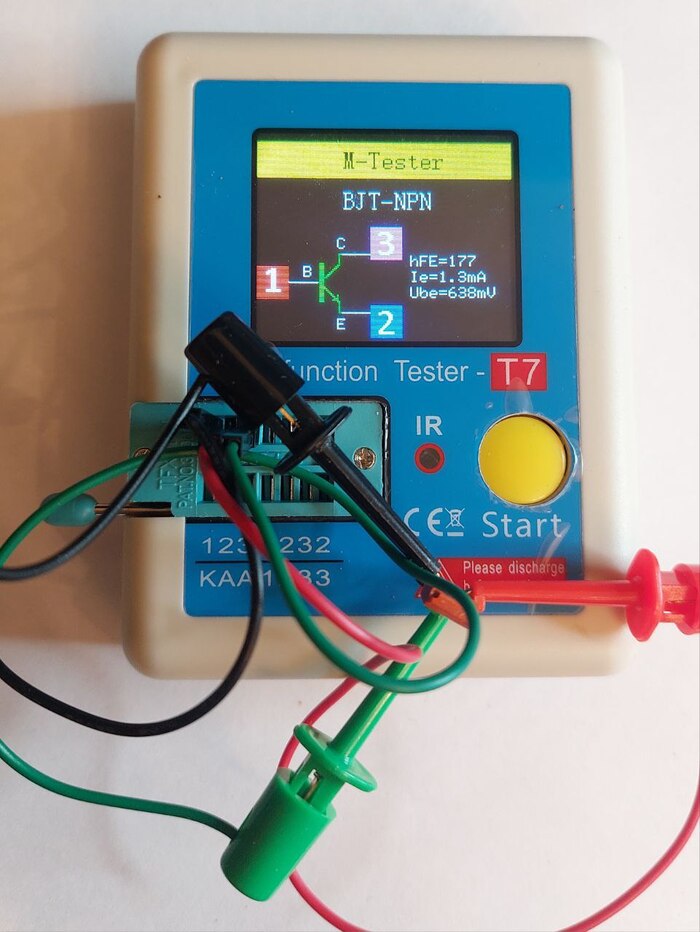

Транзистор с hFE = 177 попугаев
Так же крайне важную роль в формировании звука педали играют диоды (на схеме D1, D2, D3 и D4), так как они клиппируют сигнал, или, простыми словами - срезают верхушку синусоиды. Именно благодаря клиппингу электрогитара приобретает своё характерное перегруженное звучание, позволяющее исполнять композиции различных тяжёлых жанров музыки и не только. Вот как это выглядит на экране осциллографа:

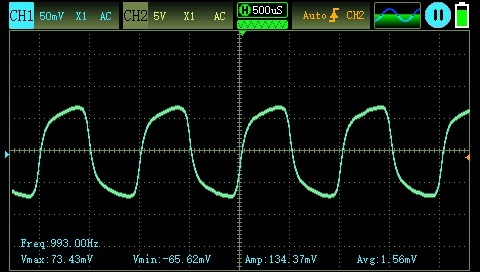

Искажённый сигнал, прошедший через гитарную педаль эффектов из данной статьи
В вышеприведённой схеме видно что диоды включены встречно-параллельно в цепи обратной связи второго и третьего усилительного каскада на транзисторе. Это позволяет получить на выходе каскада мягкое ограничение сигнала (soft clipping), то есть синусоида не резко срезается, а плавно. Третий каскад повторяет операцию, создавая более жёсткое ограничение и звук становится чуть злее.
От характера ограничения сигнала (клиппинга) очень сильно зависит и конечный звук, и то что вы увидите на экране осциллографа. Разные диоды оказывают разное влияние на сигнал и их подбор это довольно интересная задача - хочется сделать максимально безумную комбинацию, которая будет при этом звучать.
Даже светодиоды иногда применяются для ограничения сигнала
Конденсаторы по возможности решил ставить плёночные, но так как выбор из старых деталей не бесконечный, то в ход пойдёт и керамика - красные керамические конденсаторы (флажки), которые максимально осквернят данную педаль. Самое смешное - такие конденсаторы можно встретить в поздних педалях Sovtek, несмотря на то что это плохая практика использовать их в аудиотракте. Ну а резисторы взял МЛТ, к ним у меня вопросов нет и их у меня много разных.
Вот такая концепция "педали из мусора" у меня получилась, при этом основная цель добиться адекватного звучания, а не просто собрать абы что из хлама.
Печатная плата
Плату под Big Muff можно легко вытравить самостоятельно (это совсем не сложно), а можно заказать и в Китае. Трассировку платы мне любезно предоставил Юрий Калошин, владелец сайта komitart.ru, ссылку прикладываю: https://www.komitart.ru/guitar/836-sobiraem-russian-big-muff.html (этот сайт настолько старый и известный в своих кругах, что в представлении вряд ли нуждается, надеюсь за рекламу не сочтут)
Я ранее уже собирал себе и друзьям копию педали Big Muff Green Russian, причём выбирал трассировку как в оригинале. Первые образцы как раз с платами, изготовленными общеизвестным методом ЛУТ:
Довольно точная копия Big Muff Green Russian
Затем я немного доработал плату под True Bypass и заказал себе две небольших партии из Китая, так что готовые платы для экспериментов у меня уже были, что сильно упрощало весь процесс.
С одной стороны в концепцию "педаль из мусора" просится не фабричная плата, но с другой стороны одна из партий плат была с браком. Дело в том, что отправляя архив, я забыл перевести названия файлов со слоями на английский язык и в результате пришла одна из партий плат в зеркальном исполнении, при этом сами платы были полностью работоспособны, но требовали дополнительных перемычек на разъёмах. В итоге решил пустить бракованные платы на эксперименты - это сильно удобнее чем травить и рассверливать с нуля.
Процесс сборки
И так, детали на руках, началось самое интересное - сборка! Первая трудность была в том что распиновка у КТ315 и КТ3102ЕМ разная, соответственно просто взять и поставить КТ315 в отверстия на плате нельзя, так как у него база с краю, а не посередине. Нужно немного нарастить выводы и выгнуть их так, чтобы каждый вывод дотянулся до своего посадочного места. Мой внутренний перфекционист начал сопротивляться такому колхозу и я решил ещё раз пересмотреть свои запасы деталей в поисках чего-то подходящего.
Под руку попались транзисторы КТ209 и я так торопился, что не сразу обратил внимание на то, что это PNP-транзисторы, а не NPN, как KT315 или KT3102ЕМ:
Тут нет ничего подходящего
Даже на радостях успел их навтыкать в плату, прежде чем понял что что-то идёт не так, поэтому пришлось их выпаивать обратно :) Зато на КТ209 можно собрать Fuzz Face с положительной землёй, как в старые добрые времена - тоже идея для проекта!
Печатная плата в процессе сборки
А так в старых запасах оказалось на удивление много подходящих деталей и плата начала быстро заполняться компонентами.
Без красных керамических конденсаторов не обошлось - смотрятся красиво, но по факту это ужас. Температурная чувствительность у них сравнима с германиевыми транзисторами, а ещё есть микрофонный эффект и ненужные шумы. Но в данном случае не страшно - это развлекательный эксперимент, а не сборка по всем канонам, тем более, как я говорил ранее, их не стеснялись ставить в бигмафы от Sovtek.
По диодам решил сделать так: первая пара диодов из кремния, вторая пара диодов - германиевые. Точно будет звучать интересно!
Так как некоторых деталей мне не хватало, я продолжил разбирать старые платы от телевизоров. В процессе демонтажа компонентов мне улыбнулась удача в виде транзистора КТ3102К (к сожалению только одна штука). По характеристикам он уступает транзистору КТ3102ЕМ (ставился в Big Muff Green Russian), но имеет неплохой коэффициент усиления (около 400), поэтому я поставил его в первый каскад.
Транзистор КТ3102К
Остальные детали тоже были успешно найдены, транзисторы КТ315Г были успешно заколхожены и установлены в оставшиеся 3 каскада. Выглядит довольно ужасно:

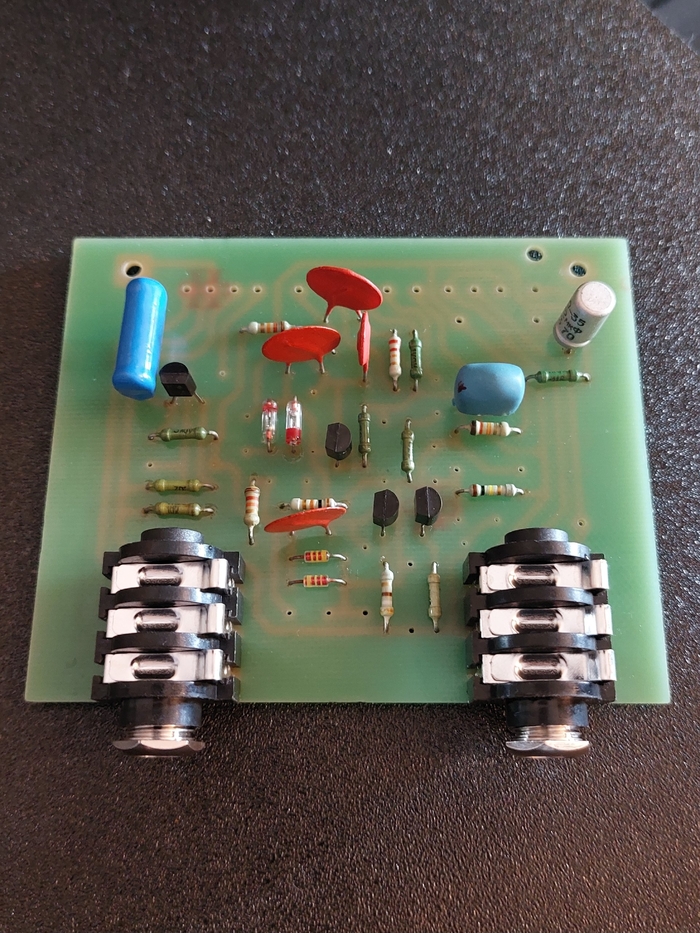

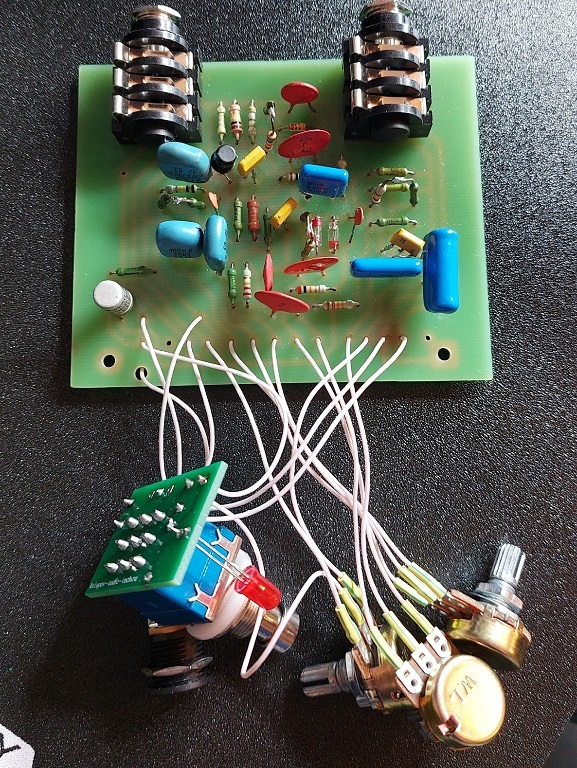

Собранная плата педали "Big Muff из мусора"
Обратите внимание на количество проводов - сейчас так конечно стараются не делать, потому что каждый провод усложняет и удорожает сборку прибора. Чтобы немного облегчить свой труд, я поставил на кнопку специальную плату под схему True Bypass, которую предварительно спроектировал и заказал в Китае - для домашних проектов очень удобное решение!
По итогу получилось собрать педаль почти на 100% из б/у советских компонентов, которые были демонтированы со старых плат! Из нового только кнопка, разъёмы и потенциометры.
Собранная плата была успешно протестирована и выдала неплохой звук с большими возможностями регулировки низов в духе Sovtek Big Muff Green Russian, но при этом не такой агрессивный (для кого-то минус, а для кого-то плюс). Осталось оформить всё в корпус и можно разучивать песни Pink Floid на гитаре!
Корпус
Печатная плата под оригинальный Big Muff Green Russian мягко говоря не очень компактная и требует вместительного корпуса, поэтому я решил корпус напечатать на 3d-принтере, используя биоразлагаемый PLA-пластик. Процесс печати выглядел так:
Так как корпус из пластика, то его обязательно нужно экранировать во избежание наводок и лишнего шума, что я и сделал, используя медную фольгу. Так же важно, чтобы соединение земли с фольгой было только в одной точке, чтобы избежать земляной петли и для этой цели на плате есть специальный контакт в месте крепления винта, а остальное всё изолировано. Вот так выглядит плата, собранная в корпус:

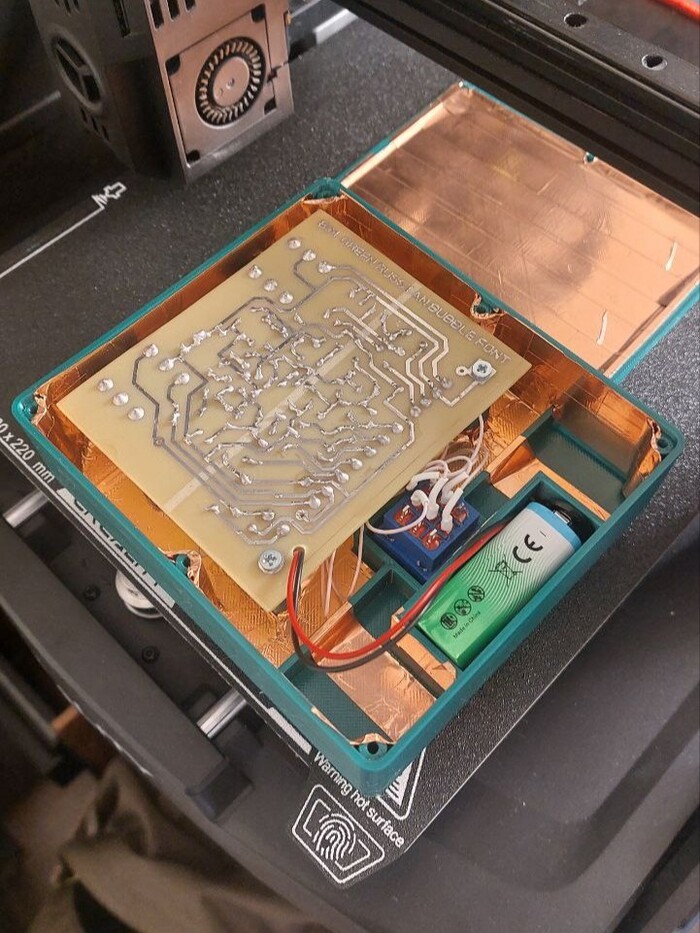

Плата педали эффектов, установленная в 3д-печатный корпус
Толщина стенок корпуса составляет 2 мм и он довольно прочный, я даже отказался от дополнительного усиления вокруг кнопки, которое делал в другой педали эффектов - можете пролистать вверх до фото бигмафа с самодельной печатной платой, там можно рассмотреть рёбра жёсткости.
И вот такая красота в итоге получилась:

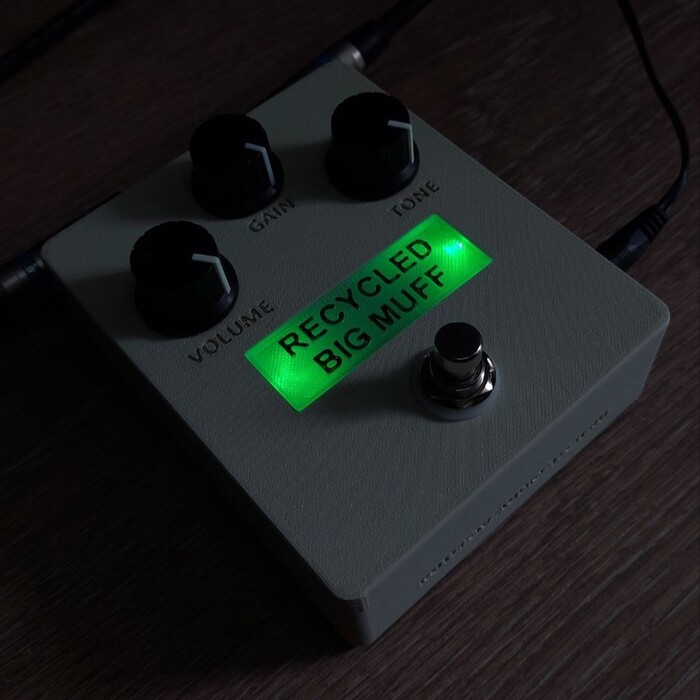

BigMuff из "мусора"
Ну и самая главная фишка в оформлении - нестандартный индикатор включения педали!
Педаль эффектов во включенном состоянии
Ура, педаль эффектов готова! Теперь можно послушать конечный результат!
Звук
Звук довольно специфичный, хотелось бы наверное чуть больше гейна, но в целом мне понравилось. Записал небольшой фрагмент звучания педали на видео:
Я остался очень доволен результатом - это был весёлый, несерьёзный и в тоже время интересный проект, от которого я получил большое удовольствие. Удивительно как из кучи мусора, которая 20 лет лежала в сарае, можно собрать что-то работающее и вполне играбельное. А в моей коллекции педалей ещё одно интересное и даже в каком-то смысле уникальное прибавление!
Надеюсь эксперимент вам понравился, а я в свою очередь благодарю вас за внимание. Пойду обдумывать очередную безумную идею, так что до новых встреч!
Привет, я — Вадим. Расскажу, как делал устройства для музыкантов — педальки-контроллеры, наделяющие музыкальный процессор Digitech Whammy новыми возможностями. Устройства мало кому нужны, но кому нужны — то позарез).
Моя пидалька и CJ Pierce (Drowning Pool), Wes Borland (Limp Bizkit), Jame Shaffer (Korn), ну и я там рядом
Возможно, вы встречали эту историю где-то в Интернете, но на Пикабушечке её ещё нет, что считаю упущением, каюсь и исправляюсь.
Этот проект мне очень дорог, потому что с него началась настоящая страсть к созданию чего-то нового. И хоть я давно уже не брался за паяльник, а основное время посвящаю развитию в управлении продуктом, всё ещё не оставляю фантазии о фееричном возвращении в music hardware, которое сделает немного шума в чахнущем царстве рока.
Да и перед именитыми ребятами (на фото, например, CJ Pierce из Drowning Pool, James "Munky" Shaffer из Korn и Wesley Borland из Limp Bizkit, ну и я с девайсами), признаться, стыдно, что пропал на целых несколько лет — ни слуха от меня, ни духа о новых устройствах.
Расскажу, как появились эти железки реально из мусора. Курьёзы и неудачи, какие устройства хотел и что получилось, как они оказались у топ-музыкантов мира и почему я отложил такие крутые штуки в долгий ящик.
Возможно это смотивирует кого-то вернуться и доделать свои идеи, а кому-то просто поднимет настроение. Итак, вперёд! Точнее назад, в 2010 год...
Педаль с Марио
Год 2010 был жутко насыщенным (как, впрочем, и все остальные), потому что я работал параллельно: а) Продавцом в музыкальном магазине, б) Администратором в концертном агентстве, в) Был владельцем двух репетиционных баз и совладельцем магазина игрушек, г) Играл рок с бандой за какие-то деньги и так далее.
В один из выходных, проснувшись в Музторге, мой коллега Кузьмич показал видео на YouTube диковинной и взрывающей голову педальки от Molten Voltage. Это был midi-контроллер для Digitech Whammy, который превращал питч-шифтер в арпеджиатор.
Стоила педаль 100$ (3 000₽ по тем временам) и платить такие бешеные деньги за девайс было большим расточительством. А так как я увлекался программированием микроконтроллеров, то предложил за трёху сделать педаль сильно лучше.
Мне до сих пор плохо верится, что это сработало. Зацените стойки для платы, напиленные из шариковой ручки. Крутилка от выброшенного осциллографа, покрашенная цапон-лаком и отполированная пастой ГОИ. Ну и так далее
Папа у меня инженер и с детства дома были кучи радиодеталей и плат, а я паял всякие нехитрые приспособления. Из Музторга была позаимствована Digitech Whammy, в радиомагазине куплен PIC16F628, собрана схема чисто из советских деталей, написана программа на ассемблере — и готово. На всё про всё пара месяцев работы по вечерам.

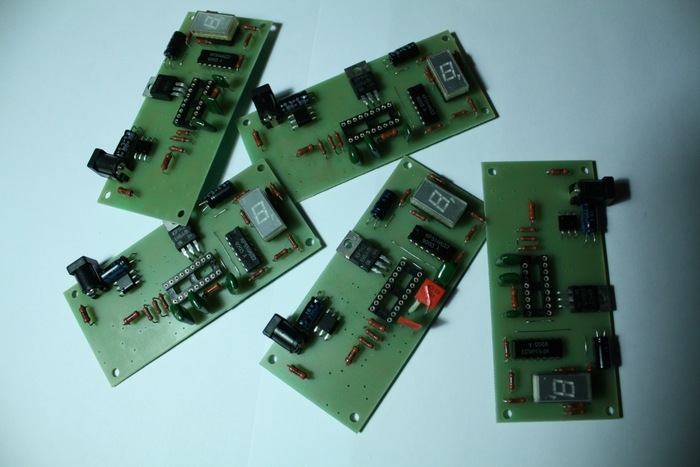

Получилась такая штука. Это уже мелкосерийный образец — ручка справа заводская
Всё делалось дома вручную. Сложнее всего было напилить квадратные отверстия для разъёма питания и окошко для цифры. Окошко с внутренней стороны было закрыто приклеенным куском прозрачной шайбы, которая всегда была на шпинделе компакт-дисков, помните такую?
Программная часть вообще без каких-то новшеств. Пресеты в EEPROM, на старте читаем активный, загружаем в RAM. Раз в несколько миллисекунд опрашиваем кнопки и рисуем на экране чиселку. Конечный автомат прямо в прерывании таймера за микросекунды делает всю работу + считает темп для функции Tap Tempo (которая, конечно, подвирала).
Описываю так подробно, чтобы вы оценили масштаб дальнейшего изумления. Да, с точки зрения функциональности штука получилась более продвинутая, чем у заморского аналога. Но как она была сделана, бог мой, резисторы млт, конденсаторы из китайских приёмников, на первых педальках ножные кнопки были самоделкой из советских микропереключателей, ну и платы, конечно, сфабрикованные утюгом из позаимстованного со столешницы стола текстолита.
Сразу было сделано 3 таких педали — двум друзьям и себе. Мне девайс не понравился – не считал темп в bpm, плохие возможности программирования, мало программ, работал только с одним типом Whammy. Тем не менее, я снял видео и тоже залил в YouTube — типа зацени, Молтон Вольтейдж, пацаны с лебедевочки тоже могут!
На видео добавляет стиля миди-шнурок, свитый из трёх отдельных проводов, советские аудио-разъёмы DIN-5, демо-версия видео-редактора и порванный носок. Да, тогда YouTube многое прощал.
Так вот, какое было удивление, когда мне начали писать люди из разных стран с просьбами продать им такое же чудо-устройство. Я сделал ещё пару штук. Потом ещё. Потом ещё и понял, что надо что-то менять, потому что тратил на сборку слишком много усилий и хватит это терпеть. Поднял цену (аж на 300 рублей) и заказал платы, потому что ну достало их шлёпать утюгом.
Здесь уже фирмища — платы заводские, с защитной зелёнкой. Работали, как автомат Калашникова
Но само устройство мне всё ещё не нравилось. Слишком много инженерных и конструктивных недостатков. И функциональности маловато — хотелось больше, ярче, веселее.
Тем не менее до 2013-ого года они продавались именно в таком виде. Начали подтягиваться ребята с именами — одна ушла Паше Додонову в Дельфин. Одну подарил Стиву Ваю, когда он приезжал в Новосибирск, но он ей скорее всего максимум ножку стола подпирает. Зато поиграли с ним на гитарах, он и его менеджер Франко Пеона похвалили мой Гибсон Лес Пол, ух хороший вечерок был. Но не об этом.
Это Рома на концерте, но видна уже новая педалька — чёрная
Ещё одна ушла Роме Хомутскому в 7Расу. А я стал задумываться, что пора бы сделать следующую версию — на порядок круче и для этого нужно подтянуть технологии и инструментарий. И в следующий раз, когда 7Раса поехала в тур в Сибирь, купил в Москве на Авито макбук, чтобы учиться на нём работать и впитывать магию Эпол. Попросил ребят привезти мне его заодно в Новосиб — типа, всё равно ж сюда едете. Вот такая звёздная доставка получилась.
Главные ошибки
В моей жизни тоже происходили изменения — начали расти волосы в странных местах стал больше кататься с артистами, выполняя функции менеджера на шоу. Своих же концертов, наоборот, стало меньше и в голове начали появляться мысли про занятие в будущем, а не про то как здорово мы вчера качнули тысячник и какой удался бодрый стейдж дайвинг.
Запущенные мамкины бизнесы не приносили удовольствия, а продажи коробочек с Марио, наоборот, подогревали мысль о том, что можно производить устройства, продавать их и в ус не дуть.
Мне безумно приятно было получать сообщения, как слева. А справа — типичный вид педальки первой версии, которые отправлялись к клиентам
Но педальки продавались редко, и я придумал, что если их улучшить, то получится ну совсем бомба и станут они разлетаться как горячие пироги. Да, на этом месте можно начать загибать пальцы, подсчитывая допущенные грандиозные ошибки. Но мне за них не стыдно — тогда я понятия не имел, что такое IT, как делать продукт, чем бэкенд отличается от фронтенда, а главным инструментом программирования был паяльник. Мне просто хотелось делать и продавать уникальные штуки и я делал и продавал.
Итак, краткий список принципиальных улучшений был намечен такой:
сделать точнейшую поддержку темпа в bpm. Мы же говорим про арпеджио, значит надо чтобы эффект точно попадали в контекст трека
поддержать все типы актуальных тогда (да и сейчас) Digitech Whammy, а их 4 штуки
сделать овер-дофига пресетов и чтобы их было легко программировать, как на самой педальке, так и на компьютере
сделать полную поддержку MIDI, чтобы педаль встраивалась в цепочки других устройств, синхронизировалась по темпу, могла сама управлять темпом других устройств и т.д.
работать устройство должно от любого блока питания и от батарейки и ещё и контролировать её разряд, ну и так далее
Было ещё много других хотелок, но даже эти уже слабо ассоциировалось с резисторами млт и стойками из шариковых ручек. Ещё тогда вышел iPhone 4 и мне, конечно же, хотелось делать продукты в стиле Apple — чтобы они были офигенные и на голову опережали конкурентов по желанию ими обладать. В общем, наметился переход на более продвинутую технологию, как в hardware, так и в software.
Оказалось, что делать такие платки в домашних условиях нет большой сложности
С железом определился легко. Это точно должна быть 2-сторонняя плата и smd монтаж, чтобы получить максимум от домашнего прототипирования плат утюгом. Дальше купил паяльную станцию с феном, сделал несколько плат и обнаружил, что 0805 это раз плюнуть, довольно легко запаиваю 0603, а вот 0402 уже тяжко.
С процессором чуть сложнее. Я остался на микроконтроллерах PIC, потому что к тому времени начал мыслить их ассемблером, и он меня полностью устраивал — в голове просчитывал нужное количество тиков в прерываниях, чтобы получить real time точность и т.д. Но сам камень итеративно менял несколько раз, потому что раздувались хотелки и в итоге пришёл к PIC16F1939 в корпусе TQFP. Почти что максимум, что мог предложить Microchip на 8-bit архитектуре.
Это я купил фотоаппарат, чтобы записывать качественное видео и сфотал партию процессоров и винтики для верхней крышки, на поиски которых потратил немало времени, но они просто ахрененные
Но самое сложное оказалось с software. Я несколько недель маялся и принципиально не мог придумать, как мне сделать так, чтобы все задуманные функции выполнялись параллельно, контролируемо и точно. Напомню, я не был программистом. Я был рокером.
Здесь нужно сделать лирическое отступление про образ жизни. Тогда я сдружился с моим лучшим другом Славой, очень известным в узких кругах CG. Слава как-то решил, что хочет делать 3D-мультики ну хотя бы на уровне Pixar и начал делать. Мы с ним быстро опознали друг в друге упоротых людей и сблизились настолько, что я постоянно жил у Славы. Днём в основном мы мотались по делам, а ночи напролёт дули кофе и пилили проекты. Кстати, какой-то мультик не без помощи Pixar мы в итоге сделали, но это совсем другая история)
Позже мы реально делали мульт. Собирали аниматик, строили рендер-ферму, но об этом как-нибудь в другой раз
В итоге как-то поздно вечером я вернулся домой и папа мне подсунул статью из технического журнала. Он знал, что я чёто-то там делаю с микроконтроллерами и время от времени подкидывал интересные, на его взгляд, материалы.
И каково было изумление, когда я понял, что в статье описывается решение моей боли — а именно, как в операционной системе работает планировщик задач. Я был ослеплён изящностью и красотой этой идеи, и тут же сел писать демку планировщика. Часам к четырём ночи она была готова, я не думая прыгнул в машину и прикатил к Славе, нашёл его сидящим с краснющими глазами за мониторами и, сбиваясь, в эйфории рассказал про случившийся прорыв. Слава выслушал, посмотрел оценивающе и сказал: "Иди спать, педрила". Так появилось гордое название PeOS в пунктах преимуществ устройства и Pe — это не pedal.
Конечно, это было только начало пути, а дальше наступил сезон гастролей и я параллельно начал зачитываться как детективом "Операционными системами" Танненбаума и писать свой менеджер задач — core, вокруг которого строилась вся система.
Почему не взял готовый? Да тупой потому что. Даже Git не знал зачем нужен. Ну и хотелось во всём разобраться, сделать идеальный девайс.
Хорошо запомнил ощущение сюрреализма, когда в Томске Борис Гребенщиков с Аквариумом изрядно накидались в гостинице, плясали на столах, а я в центре этой вакханалии пишу на ассемблере свою операционную систему.
Как вам такое? Самый жёсткий был модуль экрана — со всеми шрифтами и анимациями там около 7 тысяч строк
Выбор ассемблера привёл к понятной проблеме. Вы видели когда-нибудь абсолютно нечитаемый код? Скорее всего вы видели эталон достижений в области программирования по сравнению с тем, что стало результатом работы. 30+ килобайт ассемблерного кода — это очень много.
Но дальше сюр будет только крепчать.
Прототипы
Начало работы полностью происходило в симуляторе, но довольно скоро дошло время и до проектирования схемотехники. Схему для первой версии педали чертил в простейшем Sprint Layout. Для второй же версии потребовался инструмент серьёзнее — изучил Eagle и разводил платы там.
Мне хотелось странных решений — обойтись без кнопки включения, но чтобы педаль могла выключаться с батарейкой внутри. Сделать хитрую схему питания, протестировать возможности разных копеечных экранов от телефонов, сделать автоматическое определение педали по (однонаправленному, на секундочку) протоколу MIDI и т.д.
Слева россыпь прототипов, а справа финальный в демо-корпусе
Прототипов было с десяток. Сначала неказистые макеты частей системы, потом начал объединять их на одной плате с прицелом засовывания в корпус. Но даже таких было штук 5 или 6 перед финальной версией.
В итоге устал от того, что провода постоянно рассыпаются и отваливаются и придумал для прототипов макет-корпус из орг-стекла, который и стал уже полноценным прототипом педали. Он постепенно обрастал функциональностью, тестировался в разных условиях без риска повреждения кишков.
Ручной работы с корпусами, да и со всей педалью прям хватало. Но мне реально нравилась каждая педаль, которая в итоге выходила за пределы моей комнаты
Производство корпусов на этот раз было не полностью ручным. Вручную пилил только круглые дырки на боках. Для верхней панели сделал чертёж и отдавал на гидроабразивную резку. Дальше заказывал наклейки и сверху накрывал оргстеклом, тоже вырезанным по чертежу.
Это разная графика на разных экранах. Логотип я потом переделал на более строгий. Но больше всего меня прикалывала иконка ноги, которая символизировала шаг. Прикольно)
UI весь нарисовал сам. А потом перерисовал. Тогда мы со Славой время от времени нехило рубились в танки, поэтому в педальке все цифры стали трафаретными, как будто с военной техники.
Для соединения педали с компьютером разобрался с Objective-C и написал программу (о, боги, как-то я заглянул в код и чуть не заплакал кровью) под Mac OS. Помню, как у меня бомбило, когда узнал, что в Objective-C есть специальный объект NSNumber для числа. Я привык в 1 байт упаковывать 4-битное число и 4 буля и мне это показалось кощунственным разбазариванием ресурсов.
Несколько дней потратил на написание пресетов и сочинения демок для каждого из пресетов. Записал с ними видео уже без порванного носка и смонтировал в iMovie. Но и там есть смешной факт — левый кроссовок, которым я давлю на кнопки (чтобы не было носков в кадре) — у меня был в единственном экземпляре. Правый я порвал практически сразу на футбольном сражении, поэтому кроссовок был чистый и презентабельный — ещё не успел его сносить.
Было ещё несколько ударов судьбы, которые чуть не валили с ног уверенность в блестящем будущем проекта. Точно помню два.
USART
Педалька должна была встраиваться в MIDI-цепочку. MIDI — это последовательный однонаправленный протокол с токовой петлёй на физическом уровне. Мне нужен был 1 MIDI-вход для получения данных извне, 1 MIDI-выход для отправки данных вовне и 1 MIDI-выход для отправки данных в процессор Whammy, собственно для прямой функции девайса, ради чего затевался сыр-бор.
Я был абсолютно и непоколебимо уверен, что USART-ов в PIC16F1939 ну минимум 2 или 3, а оказалось, что ОН ОДИН. Это случилось, когда почти вся функциональность была закончена и более-менее протестирована, а оставалась только реализация MIDI. Я настолько тогда охренел, что растерялся.
Добавлю контекста — денег тогда было не то чтобы много, а точнее дно было тотальное. И процессоров я уже заказал пару десятков и это было сильным ударом.
В общем, выкрутился ужасно. На выход USART'а добавил переключатель физических выходов MIDI на транзисторе. И в зависимости от назначения байт отправлялся в один или другой выход. По факту предельная скорость передачи данных снизилась в 2 раза, но на практике с этим решением вообще никаких проблем.
Деление на 3
Когда мы говорим про синхронизацию темпа с другими источниками, то нужно уметь очень быстро подстраивать темп под генератор синхроимпульсов — примерно сотню раз в секунду. И вообще задача это не сильно сложная, но в музыке есть триоли — то есть 3 ноты за долю.
В итоге задача свелась к делению 16-ричного числа на 3. А дешёвый 8-битный контроллер не то чтобы вообще умел это делать. Как бы там есть сложение, вычитание и сдвиг, которым можно делать умножение и деление на степень двойки. Но не другого числа.
И опять бессонные ночи в попытках решения задачи за прогнозируемые микросекунды. Крутил в голове цифры и так и этак и в итоге придумал алгоритм, которым страшно гордился, пока не узнал, что это какой-то супер-базовый алгоритм, который программисты изучают на 1-ом курсе. Что ж, ну ок.
Релиз
Педаль вышла в свет в 2014-ом. Для релиза первой версии заказал 10 плат у китайцев за 5 долларов. Пришло 11, что безмерно обрадовало. Платы собрал сам и после самодельных плат с трещинами в дорожках и недотравами это был просто глоток свежего воздуха.
Справа изготовление платки, два прототипа разного уровня проработки. Чёрный — уже предсерийный
Цену выставил, как мне тогда казалось, солидную — 5 000₽ за коробочку. Штук шесть у меня купили в первый же день ближайшие знакомые. Ощутил запах победы и что всё не зря. Но дальше продажи полностью остановились. Надо было что-то делать.
Не долго думая, решил использовать способ, сработавший раньше, но с небольшим дополнением. Педаль сфотографировали у знакомого фотографа по-моему за бутылку виски, которая и фигурирует на фотке. Мой друг собрал сайт, который можно посмотреть в веб-архиве. Угадайте, чего не найти на сайте? Правильно, кнопки купить!)
Дальше записал длинное видео с объяснением всех функций, доступных в педальке. Думал показать здесь тот самый видос с разбором всех функций, но лучше добавлю видео ребят, которые встраивали дикие звуки D2 в свою музыку ↑
Залил обе версии на ютюб и... Почти ничего не произошло. Да, заказов стало чуть больше, в среднем по одному-два в неделю, но этого всё равно было мало, чтобы выходить на какой-то конвейер. И для жизни ж ещё деньги зарабатывать как-то надо было.
Звёзды
К этому времени стало уже понятно, что ввязался я в длинную драку и быстрых побед не будет. Идея возникла такая — надо, чтобы топ-музыканты использовали педали в написании музла и после этого уже их фанаты и кореша из тусовки точно начнут заказывать коробочки пачками. Ну и желательно чтобы в новой тогда соц сети инстаграм педальку разместили.
Вообще, тема оказалась в целом рабочей, но мне не хватило опыта и уверенности, чтобы её реализовать в полной мере. Тем не менее, произошли крутые события, которыми я горжусь до сих пор.
Это Уэс на NAMM 2014. Сам я туда, конечно же, не попал, но Уэс здорово мне помог, век не забуду
Hed P.E. Одним из первых во внимание попал Wesley Geer (экс Hed P.E.). Он приезжал в Новосибирск вместе с Korn, оказался супер-общительным чуваком и с ним удалось посидеть в баре. Договорились, что я отправлю ему педаль на NAMM с кем-то из Нск (сам я не могу поехать, бабок не было), так и вышло. До сих пор время от времени переписываемся.
Drowning Pool Я долго работал в концертной индустрии, плюс мымногоигралирок, поэтому, конечно, знал почти всех организаторов, прокатчиков и промоутеров, и попробовал через них рассказывать о своих педальках приезжающим топ-музыкантам.
Так произошло с группой Drowning Pool. Их гитарист CJ Pierce активно использовал Digitech Whammy в музыке и был отличным кандидатом под "моего" артиста. Через знакомых рассказал их менеджеру про педаль, но так я был вообще на мели, не мог педаль подарить. В итоге менеджер купил педальку и мы здорово пообщались с CJ-ем. Я объяснил ему все функции девайса, он офигел и предложил помочь их продавать в Штатах. Я обрадовался, но опять не хватило опыта дожать тему. Мы просто потерялись.
Та самая Вамми
Но из той встречи я вынес неожиданный бонус. Моя педалька — это контроллер для Whammy, который поддерживал 4 вида процессоров, но особняком от них стояла именно эта, Whammy IV. Своих Whammy у меня тогда не было. И если пятую версию было найти легко, то четвёртую постоянно приходилось одалживать, чтобы проверить новую партию педалей. А у СиДжея тогда в туре сломалась его Whammy IV. Я его не просил, но он просто взял расписался и подарил её мне.
Я так обрадовался, ппц. Починил её дома, аккуратно почистил, чтобы сохранить историческую задроченность и до сих пор тестирую на ней новые девайсы. На фотке в заголовке она на заднем фоне красная. Помните, в самом начале фильма XXX Вин Дизель сбрасывает в пропасть красный корвет С5 под песню "Let the body hit the floor"? Ещё такой мем был с попугаем. Кароче это та самая Whammy, которая в их песнях записана.
Наив Уже не помню, как продал педальку Валере Аркадину из Наива и Матрикса. Но это один из российских музыкантов, который очень много экспериментировал с её звуком. Она вошла в песню "На пределе", Валера написал большое произведение на заказ с её использованием, рассказал о ней в журнале In/Out. Кароче, Валера, каждый раз когда ты звонишь, чувствую безумную радость и уважение, но и угрызения совести, что до сих пор не выпустил новых девайсов.
Korn Дальше узнал, что ещё раз приезжают Korn и попросил Wesley рассказать о педальке Хэду и Манки. Он не обломался и Манки вписал меня в список приглашённых группой гостей в Нск. К сожалению, Хэд тогда свалился с камнями в почках в Красноярске и остался там в больнице, так что не пообщались, но педалек я всё равно подарил две.
Дядьки оказались очень адекватными увлечёнными людьми
Это была очень странная встреча — на стадионе в Нск мы болтали с Манки, подошёл Джонотан Дэвис и восхитился педалью, рассказал про свой второй проект — Killbot. В итоге Манки записал мой номер телефона и email, мы обменялись контактами и я ушёл даже не осознавая, что вообще произошло сейчас.
Crosses и Deftones Как-то на даче я помогал родителям, копал картошку, и пошёл посидеть в тенёк, потому что припекало. На телефоне высветилось новое письмо — заказ с сайта. Имя заказчика Shaun Lopez. "Что за латинос?" — подумал я.
У меня тогда вообще игра была такая — когда приходил заказ, особенно из-за границы, всегда внимательно изучал, что там за группа, что играют, насколько интересные ребята.
Слева — моя реальность в тот день, когда Шон купил педаль. А справа она у него среди другого хлама
Так произошло и в тот раз. Но уже через несколько секунд я чуть не навалил в штаны, потому что Шон оказался продюсером Deftones, другом Чино Морено и музыкантом в one-man проекте Crosses. Ну а мы тогда сильно фанатели по Deftones.
Я предложил ему 50% скидку за упоминание Smirnov Electronics на его сайте и традиционную фотку в инстаграм. Собственно, Шон без возражений выполнил свою часть обязательств.
Limp Bizkit С лимпами была история прям по касательной. На самом деле Wes не использует Whammy в Limp Bizkit и вообще её не то чтобы любит, но у него есть и другие проекты. Плюс иногда он в инсте разыгрывает всякий ненужный ему хлам.
Тем более, по приезду они показали себя прикольными ребятами типами, которым хотелось лишний раз респектнуть. И то самое, что я мог сделать — подарить свою педальку. Собственно, так и вышло.
Заключение
Было ещё много приключений, связанных и с артистами и с организацией аутсорса производства, и с утратой проектом моего внимания, и как сайт у меня угнали и на нём появились вместо педалей голые китайские тянки.
Но, к сожалению, вывести проект на какое-то самоокупание, чтобы он начал жить самостоятельно, не требуя постоянных вливаний моего внимания, не вышло. А без этого любой, даже самый клёвый проект, рискует усохнуть. И это наверное самый главный урок, которому меня научила WhammyD2.
Как резюме, хочу подчеркнуть — смотрите, как много я совершил ошибок. Собрал почти все: от неверно выбранной технологической платформы до совершенно не организованных продаж и развития, профукал почти все шансы, упустил время. Но главное-то остаётся с нами — музыканты играют на педальках и раз в месяц-два до сих пор ребята интересуются покупкой (безуспешно, ребят простите), как подтверждение, хоть и очень локальной, но ценности.
Так что если у вас в голове есть идеи, но вы не знаете как их сделать, просто делайте. Не думайте, делайте. А как начнёте делать — думайте, и тогда это точно приведёт к какой-нибудь крутой истории.
Усвоив тот самый главный урок, я решил, что сдаваться как-то стрёмно. Пришёл в iT, научился писать код в продакшене, узнал как делаются проекты, запустил пяток приложений и сервисов.
А сейчас вернулся к своей мечте — делать фановое музыкальное железо, но это уже совсем другая история (небольшой спойлер у меня в профиле :). Может, когда-нибудь она тоже появится здесь.
Спасибо, что дочитали. Если вам было интересно, пишите — с удовольствием отвечу на вопросы.
Stay Heavy \m/
UPD:
В комментариях попросили перезалить видео с Ютюба на Рутюб, чтобы не приседать с VPN. Пост отредактировать уже не могу, так что добавляю вот таким апдейтом.
Педалька популярная в хорошем надежном корпусе, но к сожалению время сточило ударный механизм, кнопка педали развалилась на куски. Быстрый (нет) гуглеж сказал что кнопка уникальная ставилась на педальки от boss и больше вроде бы ни куда.
имя ей Boss Switch 3419 циферок разных там куча на самом деле
в свободной продаже я таких не нашел а ждать из Британии за 10 фунтов как то не по нашему. будем колхозить как могем.
сверлить корпус и ставить обычный педальный свитч можно, но она такая красивая ... жалко.
и внезапно ...

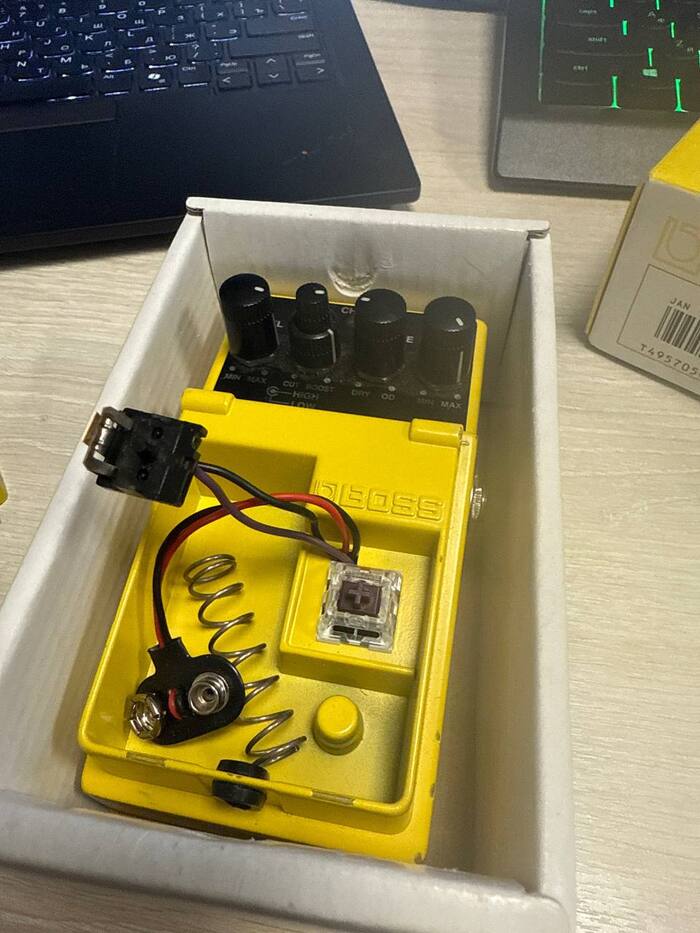

кнопка от механической клавиатуры
Кнопка от механической клавиатуры! встает идеально даже фиксируется! педалька цифровая так что кнопка без фиксации это прям то что нужно. припаиваем на место собираем и ... шток не достает кнопка не жмякатся овердрайв не овердрайвит. ну я зря что ли из клавиатуры Принскрин выдирал? как раз и кап от клавиши освободился.
надеваем кепку на кнопку
так и просится какой ни будь красивый кастомный кап но обойдусь тем что есть, кнопка стала по выше. Работает! Ремонт окончен.
осторожно громкий звук.
ремнот совсем не сложный но я не нашел в интернетах чтобы кто либо так делал. по этому делюсь с сообществом как могу. по моему как быстрый ремонт получилось просто отлично

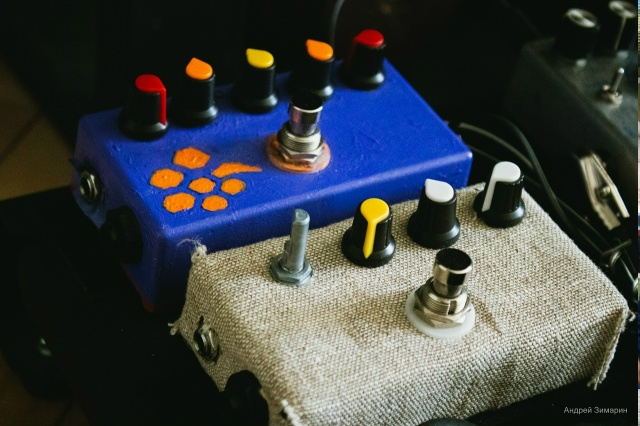

Дёрнуло как-то прыгнуть с головой в болото под названием "Fuzz" и решил начать с классической педали Fuzz Face. Если кому интересно, я купил его в группе Вк Euphoria Effect.

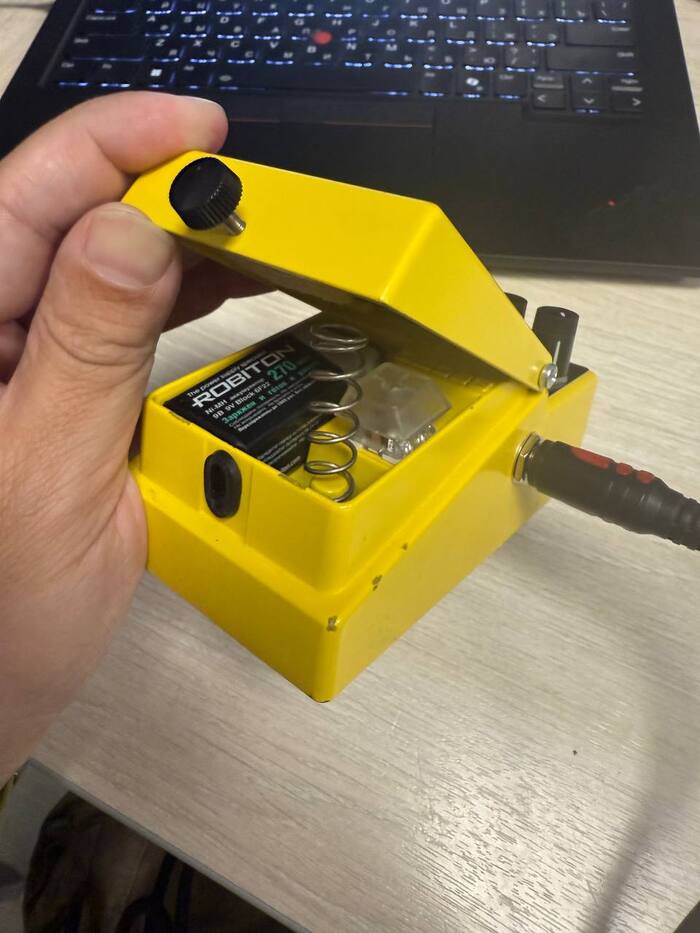

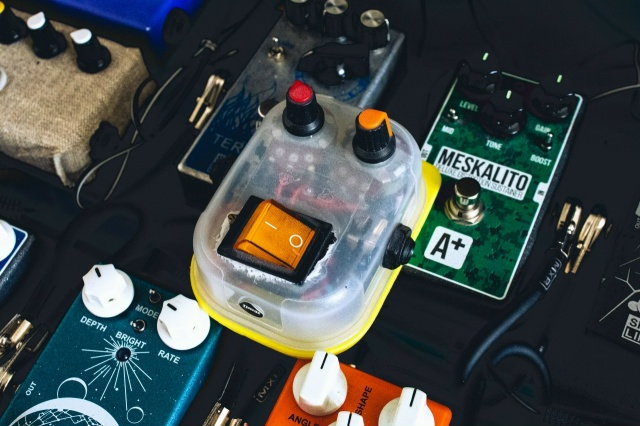

Приехала педаль ко мне в нормальном корпусе, но я решил, что Fuzz Face должен быть круглый, а не прямоугольный, поэтому с колхозил что-то вроде этого.
Я очень давно засматривался на различные конструкторы гитарных примочек, которые продаются на Aliexpress, но недавно любопытство победило и я решил заказать себе один такой набор для сборки педали Tremolo. Было очень интересно какой звук получится на выходе и что вообще можно ожидать в плане качества от подобных конструкторов.
Покупка
Мне хотелось купить что-нибудь интересное и в поисках наборов для сборки педалей я облазил весь Aliexpress. К моему глубокому разочарованию мне удалось найти только одного продавца таких наборов - Landtone, так что выбор оказался не велик. Если кто-то из читателей найдёт других продавцов с подобными наборами, то буду очень благодарен рекомендации.

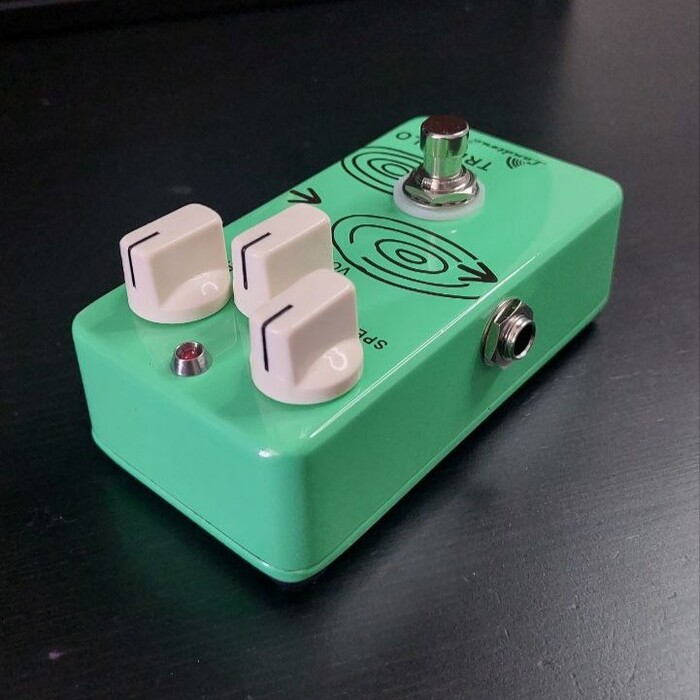

Выбор пал не педаль эффектов Tremolo. Я специально не стал покупать наборы для сборки педалей перегруза, так как в юности был опыт покупки дешёвого Distortion, на котором разве что Гражданскую Оборону можно было играть. Испортить педаль эффекта тремоло сложнее, но забегая вперёд, скажу что китайцы справились с этой задачей блестяще, но об этом чуть позже.

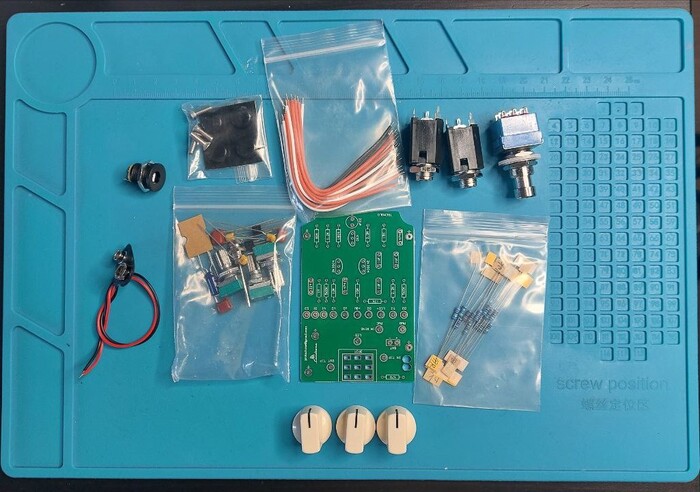

Весь набор на момент покупки мне обошёлся в 2643 рубля (примерно 30$ на момент написания статьи). В него входят: электронные компоненты, разведённая печатная плата, фурнитура и покрашенный алюминиевый корпус с предварительно высверленными отверстиями.
Покупал летом, сейчас цена уже другая :(
По современным меркам это не такая уж и большая цена, хотя ещё несколько лет назад такие наборы были значительно дешевле. Да и в целом от 3000 до 4000 рублей были варианты по готовым и главное годным педалям эффектов, но не будем о грустном. Заказ был сделан и осталось немного подождать и приступить к сборке.

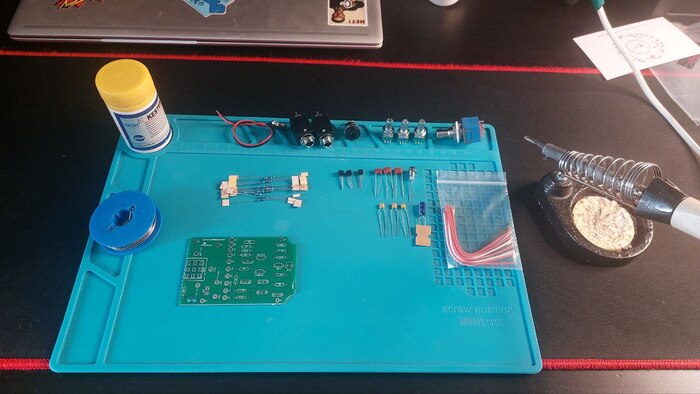

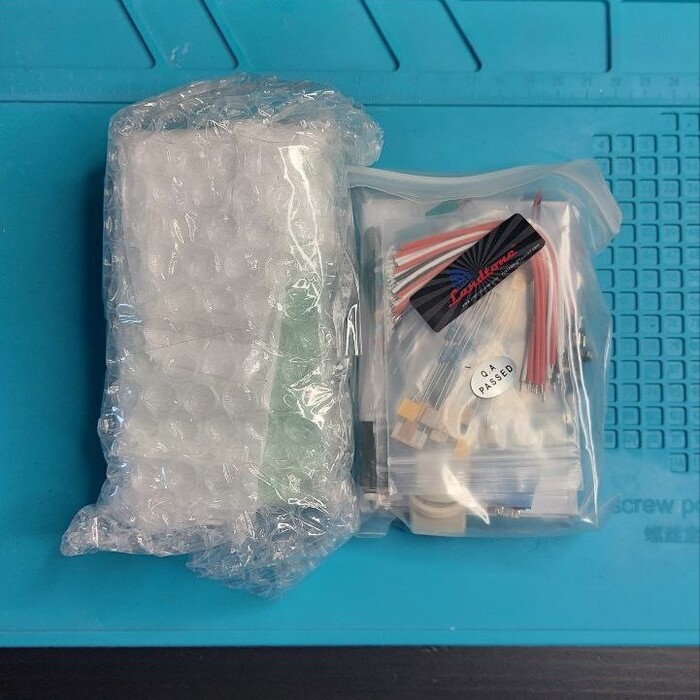

Ждать долго не пришлось и уже через некоторое время я забирал свою посылку с почты:
Посылка хоть и пришла быстро, но её очень долго собирали. Скорее всего производитель данных педалей является совсем небольшой компанией, если компанией вообще. Конечно со 100%-ой уверенностью не могу так утверждать, но определённые косвенные признаки на это намекают.
Упаковано кстати неплохо, даже потрудились сделать фирменные наклейки и вложили визитку. Правда указанный сайт на визитке не работает - ещё один признак небольшого продавца. Скорее всего все заказы идут с Aliexpress и обслуживание сайта посчитали нецелесообразным.

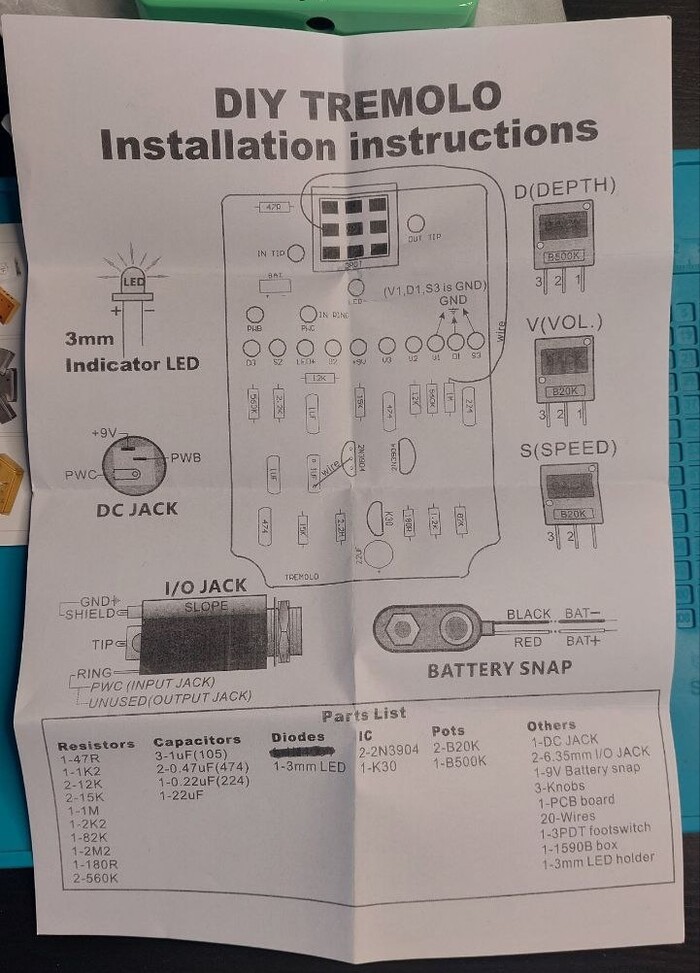

К набору идёт монтажная схема, на которой показано что с чем соединять, чтобы это заработало. В целом всё довольно просто и понятно, но меня интересовала ещё и принципиальная электрическая схема. На Хабре есть хорошая статья про педали эффектов тремоло (https://habr.com/ru/companies/ruvds/articles/761718/) и там как раз фигурирует данный набор + приложена схема якобы от этой примочки. Но на самом деле это не совсем так - схема благополучно была скопипащена с форума (https://www.diystompboxes.com/smfforum/index.php?topic=109499.0) и к педали Tremolo от Landtone не имеет никакого отношения, хотя принцип работы действительно схож.
Я попробовал выпросить принципиальную электрическую схему у Дядюшки Сяо с Алиэкспресса, но он сделал вид что меня не так понял и выслал опять монтажную схему, ну да ладно. Обратите сейчас внимание на перемычку, которая соединяет базу транзистора 2N3904 с конденсатором и запомните - чуть позже мы к ней вернёмся :)

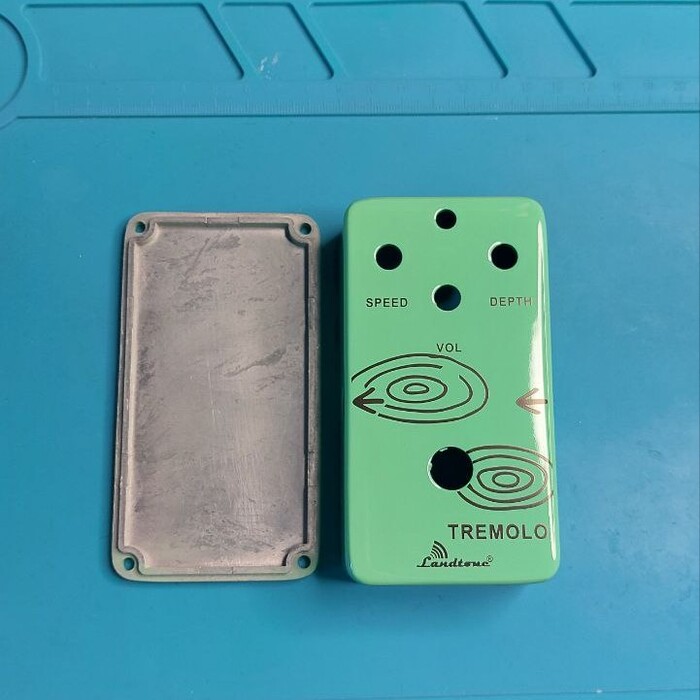

А вот качество изготовления корпуса мне понравилось - покрашено всё хорошо и вживую выглядит добротно:

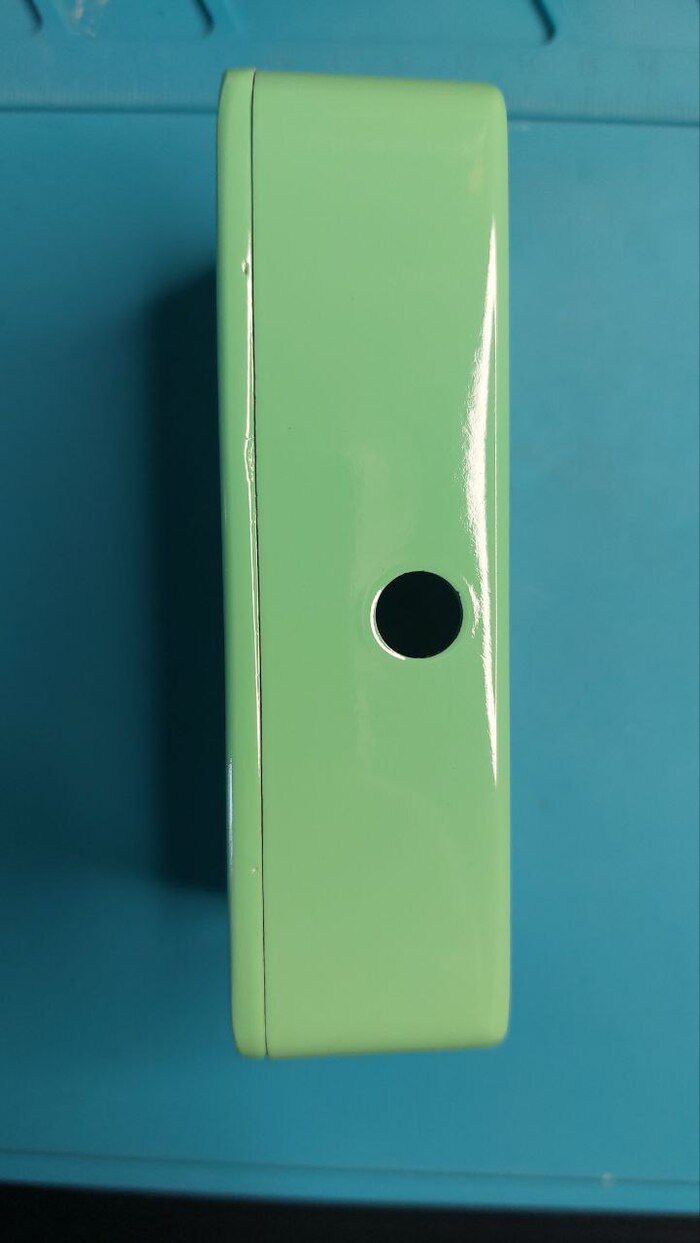

Конечно мелкие косяки есть, но не критичные и практически не заметные:
Компоненты конечно самые дешёвые, ну а что я хотел за такую цену?) А вот ручки потенциометров доставили мне эстетическое удовольствие - просто, дёшево и красиво!

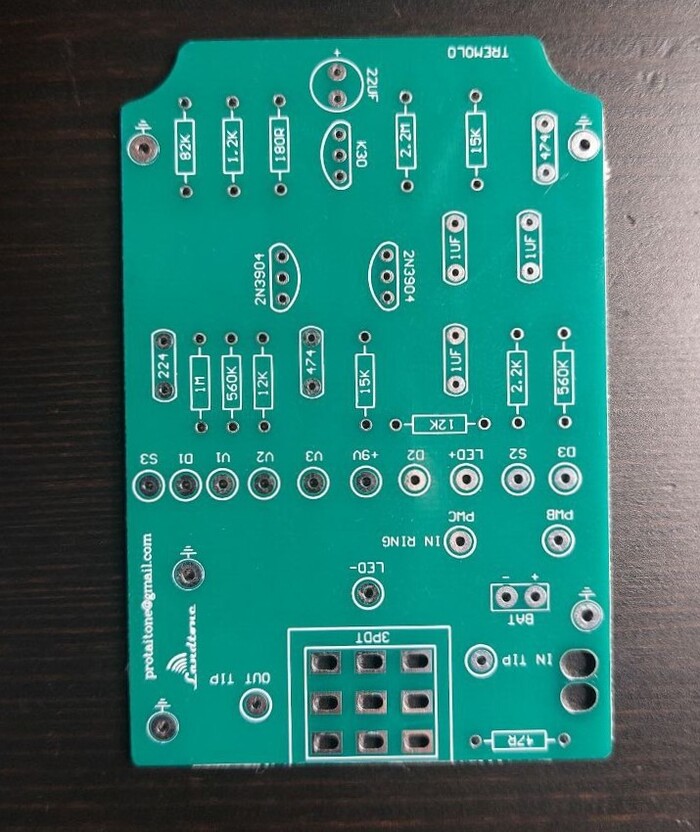

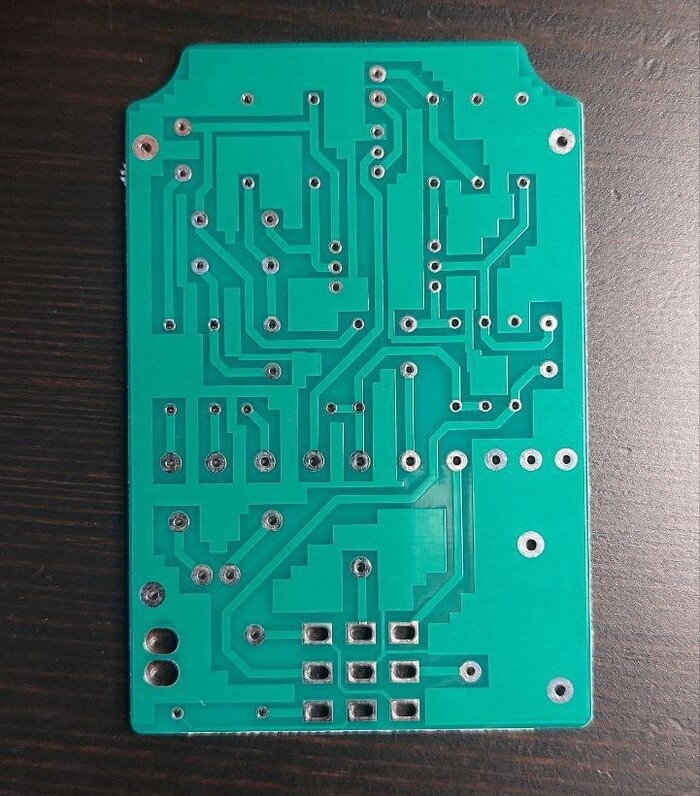

Давайте рассмотрим разводку платы более внимательно и заодно вспомним про перемычку из монтажной схемы:
На самом деле перемычка тут никакая не требуется, всё разведено правильно. Не верите? Хоба:
На этом скриншоте совершенно другая разводка платы со всем вытекающим колхозом в виде перемычек. То есть мне повезло, дядюшка Сяо на досуге всё-таки решил переразвести плату и мне досталась более совершенная версия. Хотя как видим - старый вариант прекрасно продавался ранее и даже поучаствовал в фотосессии и никого не смущал и не смущает до сих пор. Я бы честно говоря перефоткал бы и перерисовал бы монтажную схему, зачем лишний раз позориться на весь мир? :)
Так же удобно что на плате всё размечено, так что собрать конструктор будет действительно несложно. Монтажная схема по факту требуется только в самом конце, чтобы правильно соединить плату с питанием, входом и выходом:
Далее я разложил компоненты и потихоньку приступил к сборке. Вообще мне очень нравится идея таких наборов - дать человеку собрать что-то крутое и полезное своими руками! Одно дело купить педальку и порадовать внутреннего музыканта, и совсем другое дело - порадовать и внутреннего музыканта и внутреннего рукожопа инженера!
Когда я работал за заводе, технология сборки была примерно такая (давно дело было):
На печатную плату устанавливались все компоненты и загибались ножки
Лишнюю длину ножек подрезали и обрабатывали места пайки флюсом
Погружали нижнюю часть платы в ванну с оловом и всё само припаивалось
В конце оставалось только смыть остатки флюса
Скорее всего подобное можно встретить и сейчас, но в большинстве случаев сборку выполняет специальный станок. У нас ещё тогда была парочка таких в соседнем цеху, но при этом ручной труд сохранялся.
Я устанавливаю и припаиваю электронные компоненты малыми группами - мне так удобнее:

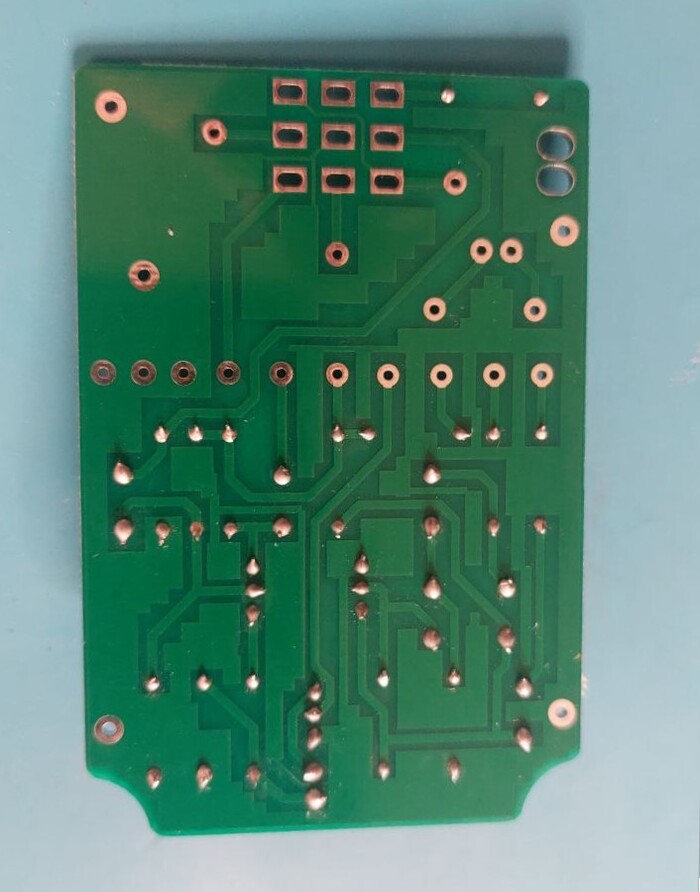

На фото ниже большая часть компонентов смонтирована на плату, получается довольно аккуратно:
А так выглядят смонтированные компоненты с лицевой стороны платы:
Собирал педальку вечером и не все фото удались, приходится выкладывать что получилось :) Но я думаю общая картина понятна.
Собирать надо внимательно, чтобы ничего не напутать, особенно если ранее не сталкивались с электроникой. Одна ошибка и новичку будет очень сложно понять в чём дело - вместо работающей педали эффектов будет разочарование.

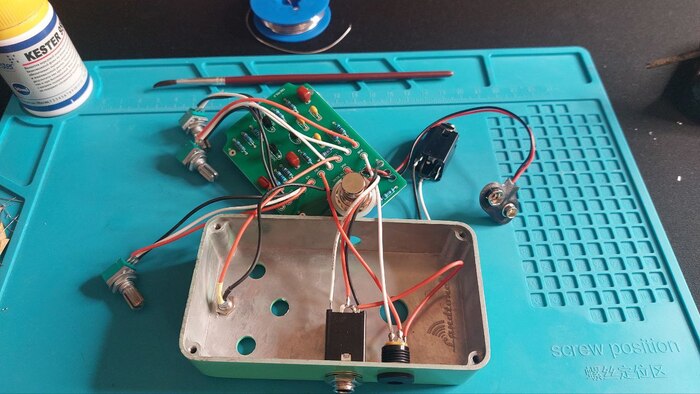

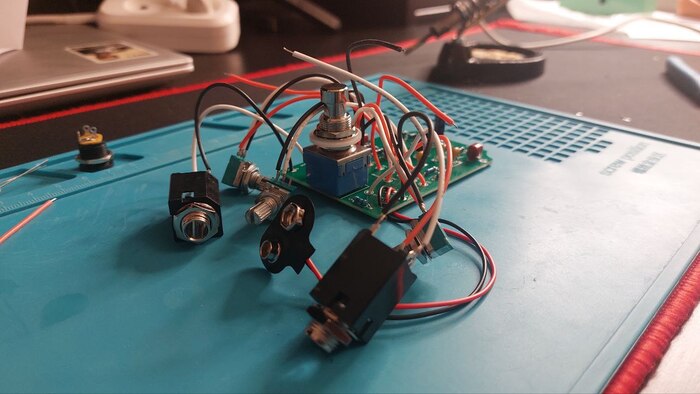

Осталось установить футсвич на плату, а так же припаять выводы всех потенциометров, гнёзд и светодиода. Тут есть один важный момент: светодиод и разъём питания устанавливаются с внешней стороны корпуса, поэтому их будем монтировать в самом конце. А пока можно заняться потенциометрами и разъёмами под джек:
Обратите особое внимание на номиналы потенциометров - они разные, не перепутайте при сборке! В комплекте идёт один потенциометр на 500 кОм и два на 20 кОм и их нужно правильно припаять согласно схеме.

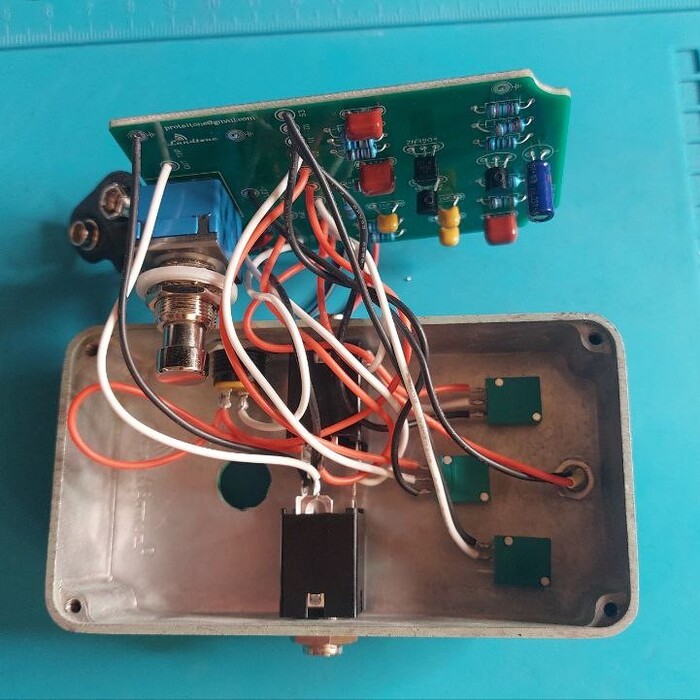

На корпус с внешней стороны я смонтировал светодиод и разъём питания и только после этого появилась возможность припаять их выводы к печатной плате, что конечно не очень удобно, но вот такая особенность есть:
Теперь можно смонтировать на корпус все потенциометры и разъёмы под джек. Педаль тремоло практически готова!
По итогу получается вот такая красота! Педаль действительно выглядит великолепно и её приятно держать в руках. Сборка данного конструктора определённо доставляет удовольствие, но есть и ложка дёгтя, на которую я намекал в самом начале статьи.
Если всё собранно правильно, то педаль функционирует - эффект тремоло есть, он настраивается, все крутилки работают, всё как положено. Сам же звук отдаёт лёгким грязноватым перегрузом, особенно это ощущается при резких ударах медиатора по струнам и игре аккордов. Если сравнивать с педалькой Yerasov Delay, то там со звуком всё хорошо - нет никаких лишних шумов, призвуков и перегруза.
Этот факт уже омрачает общее впечатление от конструктора, ведь хочется не только самостоятельно собрать педаль эффектов, но и в дальнейшем её использовать. В данном случае для использования педаль не подходит, так как сильно ухудшает звук, хоть и добавляет к нему эффект тремоло.
Вывод: сама идея конструктора гитарной педали очень интересная, но в данном случае покупка сомнительная. Хотелось бы конечно более проработанный конструктор с более качественными компонентами, пусть и дороже. Данная педаль ожиданий в полной мере не оправдала и в дальнейшем использовать её я не смогу, хотя удовольствие от сборки конечно получил.
