Приобрел его несколько лет назад.

Данный прибор может измерять постоянное и переменное напряжение, сопротивление, ток, температуру, емкости, частоту и даже индуктивности. Имеется подсветка, замораживание показаний, автоотключение, режим относительных измерений, звуковая прозвонка и TRUE RMS.

Щупа на вид неплохие, хотя, кажется, не силикон. Мягкие, низкое сопротивление.

Дисплей немного бледноват, но существенным недостатком это не считаю, ремонтник обычно работает при ярком свете, а для работы в местах с плохим освещением, имеется подсветка.

Автоотключение можно блокировать, зажав перед включением кнопку REL. В этом случае прибор минут через 15, будет пищать, напоминая о себе.

Пределы указаны на шкале. Но предел Микрофарады, указан неверно. На самом деле, этот прибор способен замерять куда большие емкости. До десятков тысяч мкф.

Начнем с сопротивлений. Для проверки, смастерил вот такой вот соплеподобный магазин. Резисторы калибровал по иному прибору, в правильности показаний которого более менее уверен. Резисторы применил обычные, типа МЛТ, СССР. Для подгонки некоторых, использовал надфиль (понимаю, что не рекомендуется, но, как говорил Вовка Пионеров, - "И так сойдет"! )))

Нижнее сопротивление имеет бесконечную величину, а проще говоря, стертый слой и предназначено только для жесткости конструкции.

В этом магазине используются следующие резисторы-

1 Ом

10 Ом

100 Ом

1 Ком

10 Ком

100 Ком

1 Мом

2 Мом

5 Мом

Сопротивление щупов видно на фото выше.

Приступаем.

Сравнение со старым, но качественным мультиметром UNI-T M3800-

Отлично. Точность куда выше заявленной, линейность по диапазонам хорошая.

Померяем Крону.

В замере участвуют-

Мегеон 12725

UNI-T M3800

Mastech MS M833

Sinometr NB4000P-4

Советский Ц4317

И примкнувший к ним неведомый фашист из моей предыдущей темы.

Как видим, все приборы показывают практически одинаково.

Замеры советских конденсаторов на 1мкф и 64нф-

Для замера малых емкостей, были специально изготовлены самодельные короткие зажимы.

Замеряем большие емкости-

Обратите внимание, у старого советского К50-6, на 4000 мкф, 16в, емкость куда выше заявленной. Обычно это признак завышенного ESR... Впрочем, этот конденсатор наверняка работал в цепях с низкой частотой, и, скорее всего, свои функции приемлемо выполнял бы и по сей день...

А кондюк на 10 000 мкф, прибор всеж замерил! Несмотря на указанные в спецификации максимальные 2000 мкф. Но на советском кондюке (К50-37, 100 000 мкф, 6,3 вольт, 89 года), слился...

Еще замеры конденсаторов-

Кнопка REL не использовалась.

На первом фото, щупа пустые.

2 нф, СССР, точность 2%.

1 нф, СССР, 50- 60 годы

15 пф, СССР, 67 год, 10%.

1,5 пф, СССР, год неизвестен, 0,2%.

30 пф, импорт

1 нф, импорт

68 пф, импорт

56 пф, СССР, 5%

120 пф, СССР, 5%

560 пф, импорт

330 пф, СССР

10 нф, импорт

100 нф, импорт

Как видим, на малых емкостях, прибор ведет себя несколько чудаковато...

Измерение индуктивностей. Так как прибор не захватывает очень малые значения, то используется самодельный щуп с компенсирующей катушкой внутри.

Щупа закорочены-

10 микрогенри, импорт-

790 микрогенри, импорт-

То же самое, но без компенсирующей катушки-

27 милигенри (без компенсирующей катушки)-

Дроссель от светильника-

Ну и напруга в розетке, как же без этого-

UNI-T M3800, розетка-

Вот такой вот обзор получился.

Напишите свое мнение о приборе.

Увидел данный пост, и решил собрать себе небольшое устройство. Вообще он мне нужен как подстраховка в морозы, немного "оживить" акб перед запуском. У меня стоит электроподогрев 220В (живу в частном доме), при включении вилки в розетку - подогревается ДВС и салон. Стоит система DEFA (не реклама)). Так вот решил поставить еще и зарядник, но дефовский стоит как крыло от самолета, поэтому выбор пал на простенький с Озона

2А меня вполне устраивают, чисто разбудить акб перед запуском - за глаза. Но не понравилось что нет индикации нормальной и контроля зарядки. В штатном заряднике только светодиод: горит красный - идет зарядка, зеленый - заряд полный. Поэтому следующим шагом был приобретен вольтамперметр как в исходном посте

Далее все просто - размечаем место для установки (внутри много места, плата не большая), вырезаем и примеряем.

Далее все соединяем по схеме в исходном посте (2 тип), только тонкий черный я не стал никуда подключать, читал в сети что лучше не использовать его, т.к. будут какие-то погрешности в измерении в процессе зарядки. В итоге - все работает, погрешности измерений устраняются подстроечными резисторами, в моем случае ток показывал точно, вольтаж занижал на 0.1в. В идеале конечно сразу это проверять и настраивать. В машину пока не ставил, жду когда придут еще по мелочи детальки.

Если кому будет интересно - позже запилю пост про установку и работу в машине. Всем бобра!

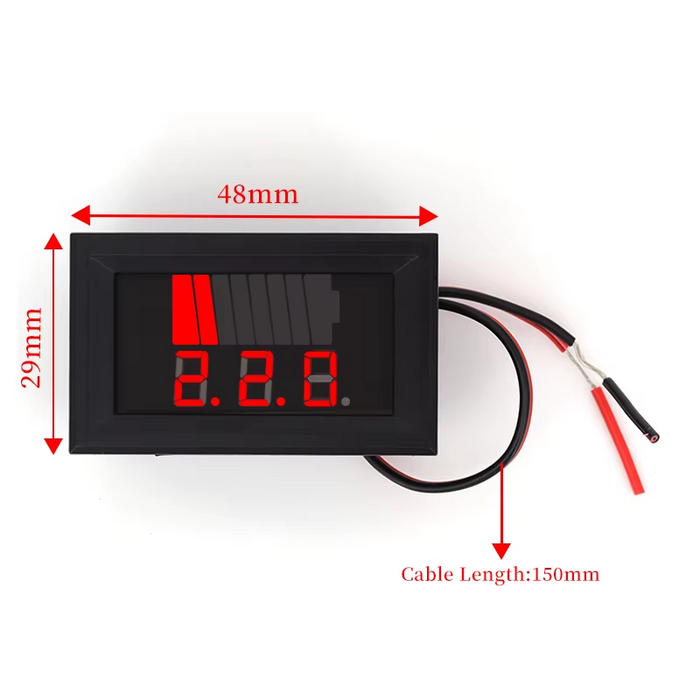

Данный цифровой вольтметр предназначен для измерения постоянного напряжения в диапазоне от 0 до 100 Вольт. Его особенностью является поддержка двух вариантов подключения проводов: двухпроводного и трёхпроводного режима, что позволяет повысить точность измерений и избежать ошибок при подключении к различным источникам питания. Также различаются размерами экранов и цветом. Цена от 36 рублей за самый маленький.

Основные характеристики устройства:

• Диапазон измеряемого напряжения: 0—100 В постоянного тока (DC).

• Поддерживаемые режимы подключения:

  • Двухпроводное подключение (для простых схем и небольших нагрузок);

  • Трёхпроводное подключение (предпочтительно для больших токов и точной калибровки).

• Рабочая температура: устройство стабильно работает в широком температурном диапазоне, подходящем для большинства бытовых условий.

• Компактные размеры: прибор удобно размещается практически в любом месте, будь то домашняя мастерская или автомобиль.

• Простота установки: установка проста благодаря четким инструкциям и универсальности крепления.

Цифровые вольтметры такого типа находят широкое применение среди радиолюбителей, инженеров-электронщиков и мастеров автоэлектрики. Они позволяют точно контролировать напряжение в источниках питания различной мощности, автомобильных аккумуляторах, солнечных панелях и прочих устройствах.

Прибор отлично подходит для мониторинга состояния аккумуляторов, диагностики электрических цепей автомобилей, тестирования блоков питания электронных устройств и проверки работоспособности зарядных устройств.

***

Реклама. ООО "АЛИБАБА.КОМ (РУ)" ИНН 7703380158 erid=2SDnjcVRESj

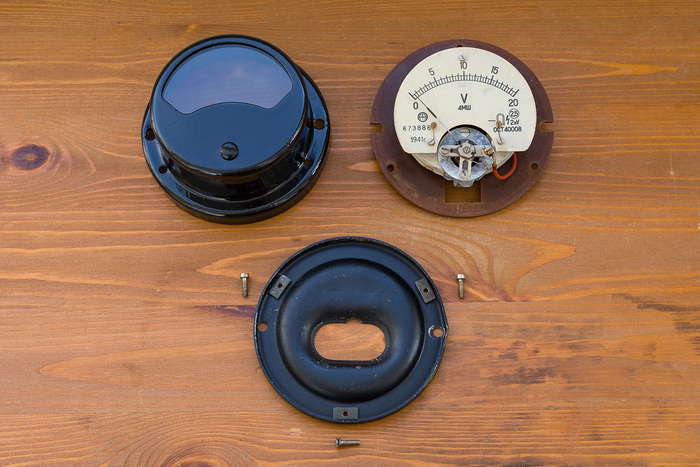

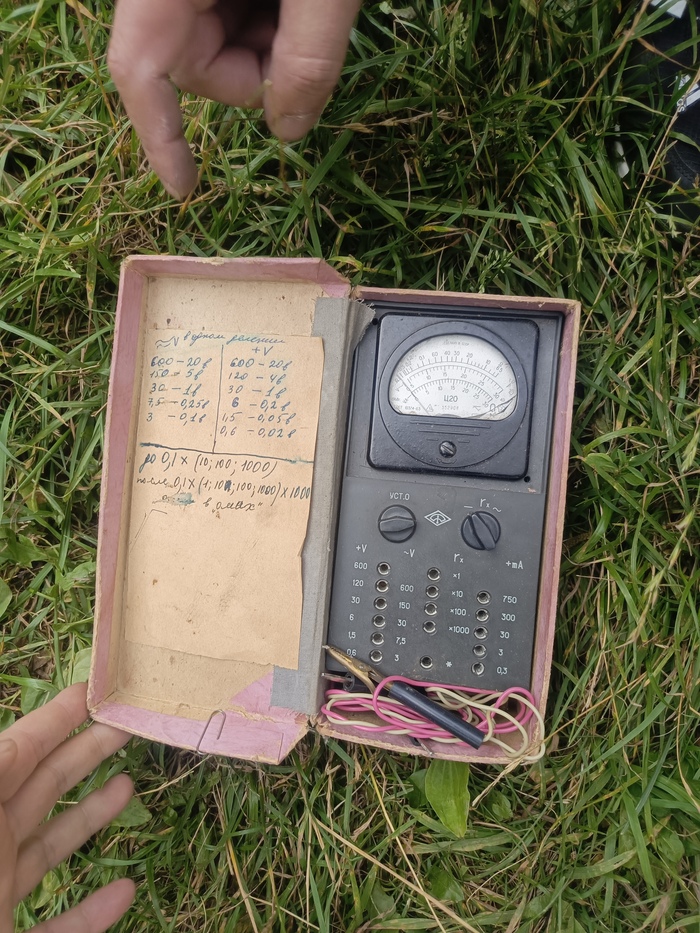

Прощай друг

🧾 Описание проекта

Этот проект представляет собой двухканальный цифровой вольтметр на базе Arduino, предназначенный для одновременного измерения входного и выходного напряжения, а также отображения максимального зафиксированного значения и реального графика изменения напряжения во времени.

Вольтметр отображает:

🟢 Входное напряжение (V In)

🔵 Выходное напряжение (V Out)

🔺 Максимальное выходное напряжение (V Max)

📉 График изменения выходного напряжения

📊 Вертикальную шкалу напряжения справа

Это отличный проект для начинающих радиолюбителей и разработчиков лабораторных блоков питания: он наглядно показывает работу стабилизаторов, поведение напряжения под нагрузкой и позволяет оценивать динамику процессов.

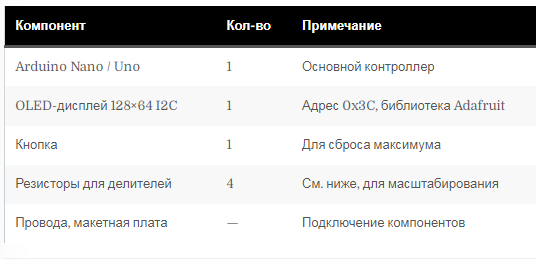

🔧 Используемые компоненты

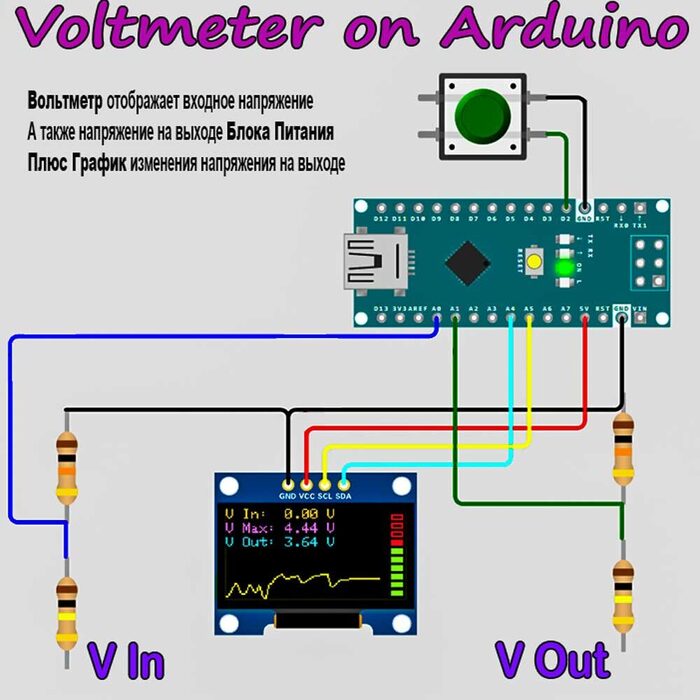

⚙️ Схема подключения

🔌 Подключение компонентов

🖥️ OLED-дисплей:

GND → GND

VCC → 5V

SCL → A5

SDA → A4

🎛️ Измерение напряжений:

Arduino измеряет напряжения через аналоговые входы A0 и A1. Но напрямую подавать на них более 5 В опасно. Поэтому используются резистивные делители напряжения.

📥 Делитель для входного напряжения (V In → A0):

Верхний резистор: 40 кОм

Нижний резистор: 10 кОм

Входной сигнал подаётся на верхний резистор

Средняя точка подключается к A0

Позволяет измерять до 25 В

📤 Делитель для выходного напряжения (V Out → A1):

Верхний резистор: 40 кОм

Нижний резистор: 10 кОм

Средняя точка подключается к A1

Такой делитель даёт коэффициент ≈ 1/5, что позволяет измерять до 25 В

⚠️ Подбирайте резисторы с учётом нужного диапазона. Программа изначально рассчитана на вход 0–5 В, поэтому при использовании делителей нужно изменить формулу расчёта напряжения.

⚙️ Как работает программа

Программа построена на основе двух объектов класса VoltMeter, каждый из которых отвечает за измерение напряжения по одному из входов.

А также один экземпляр класса Oscilloscope (осциллограф)

📦 Смотри раздел "Скетч Arduino"

Основные этапы работы:

Измерение напряжений:

Выполняется analogRead() на пинах A0 и A1.

Полученные значения преобразуются в вольты: voltage = raw * (5.0 / 1023.0);

При необходимости можно умножать результат на коэффициент делителя, например voltage *= 2.0;

Отображение данных:

Все показания (V In, V Out, V Max) отображаются в верхней части дисплея крупным текстом.

Используется шрифт TextSize(1) для чёткости и экономии места.

Фиксация максимума:

В каждом измерении программа сравнивает текущее значение с предыдущим максимумом.

При нажатии на кнопку (подключенную к D2) максимум сбрасывается.

График напряжения:

Отдельный класс Oscilloscope сохраняет последние измерения в буфере.

В нижней части дисплея рисуется линия, отображающая изменение напряжения во времени.

График занимает 110 пикселей по горизонтали и не наезжает на шкалу.

Вертикальная шкала справа:

Сегментная шкала (10 делений) показывает текущий уровень выходного напряжения.

Обновляется при каждом цикле измерения.

🧠 Дисплей

Размещение основных блоков отображения на экране OLED дисплея

Отображение на дисплее

Программа строит интерфейс в несколько этапов:

Верхняя часть дисплея — отображает входное и максимальные значения напряжения

Средняя часть — напряжение на выходе блока питания.

Нижняя часть — график напряжения во времени, построенный с использованием массива graphBuffer[], в котором хранятся последние 128 измерений. Этот массив сдвигается каждый раз и отображается как ломаная линия, повторяя форму изменения напряжения.

Правая часть — визуальный уровень напряжения в виде сегментной шкалы, где каждый сегмент активен в зависимости от уровня сигнала.

Такой подход позволяет использовать OLED-дисплей максимально эффективно: информативно и красиво.

📜 Скетч Arduino

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128
#define SCREEN_HEIGHT 64
#define OLED_RESET -1

Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, OLED_RESET);

const int inputPin = A0; // Входное напряжение
const int outputPin = A1; // Выходное напряжение
const int resetButtonPin = 2; // Кнопка сброса максимума

#define GRAPH_HEIGHT 20
#define GRAPH_WIDTH 110 // Оставляем место справа под шкалу
uint8_t graphBuffer[GRAPH_WIDTH];

// Класс вольтметра
class VoltMeter {
private:
int pin;
float voltage;
float maxVoltage;

public:
VoltMeter(int analogInputPin) { // Кнструктор класса
pin = analogInputPin;
voltage = 0.0;
maxVoltage = 0.0;
}

void measure() { // Метод -измерение
int raw = analogRead(pin);
voltage = raw * (5.0 / 1023.0);
if (voltage > maxVoltage) {
maxVoltage = voltage;
}
}

void resetMax() { // Метод - сброс максимального значения
maxVoltage = voltage;
}

float getVoltage() { // Метод - получить измеренное напряжение
return voltage;
}

float getMax() { // Метод - получить максимальное напряжение
return maxVoltage;
}
};

// Класс осциллограф
class Oscilloscope {

public:
Oscilloscope() { // Кнструктор класса
// pin = analogInputPin;
}


void updateGraph(float voltage) {
for (int i = 0; i < GRAPH_WIDTH - 1; i++) {
graphBuffer[i] = graphBuffer[i + 1];
}
uint8_t newY = map(voltage * 100, 0, 500, 0, GRAPH_HEIGHT);
graphBuffer[GRAPH_WIDTH - 1] = newY;
}

void drawGraph() {
int baseY = SCREEN_HEIGHT - 1;
for (int x = 0; x < GRAPH_WIDTH - 1; x++) {
display.drawLine(x, baseY - graphBuffer[x], x + 1, baseY - graphBuffer[x + 1], SSD1306_WHITE);
}
}

void drawScale(float value) {
const int segments = 10;
const int startX = SCREEN_WIDTH - 10; // Правая сторона экрана
const int startY = 58;
const int segWidth = 8;
const int segHeight = 4;
const int gap = 2;

int activeSegments = map(value * 100, 0, 500, 0, segments);

for (int i = 0; i < segments; i++) {
int y = startY - i * (segHeight + gap);
if (i < activeSegments) {
display.fillRect(startX, y, segWidth, segHeight, SSD1306_WHITE);
} else {
display.drawRect(startX, y, segWidth, segHeight, SSD1306_WHITE);
}
}
}
};

VoltMeter vinMeter(inputPin); //Экземпляр класса вольтметр V In
VoltMeter voutMeter(outputPin); // Экземпляр класса вольтметр V Out
Oscilloscope oscill; //Экземпляр класса осциллограф

void setup() {
pinMode(resetButtonPin, INPUT_PULLUP);
display.begin(SSD1306_SWITCHCAPVCC, 0x3C);
display.clearDisplay();
display.setTextSize(1);
display.setTextColor(SSD1306_WHITE);
display.setCursor(10, 28);
display.println("Digital Voltmeter");
display.display();
delay(1500);
}

void loop() {
vinMeter.measure();
voutMeter.measure();

if (digitalRead(resetButtonPin) == LOW) {
vinMeter.resetMax();
voutMeter.resetMax();
delay(300);
}

float vin = vinMeter.getVoltage();
float vout = voutMeter.getVoltage();
float vmax = voutMeter.getMax();

oscill.updateGraph(vout);
display.clearDisplay();

display.setTextSize(1);
display.setCursor(0, 0);
display.print("V In: ");
display.print(vin, 2);
display.println(" V");

display.setCursor(0, 10);
display.print("V Max: ");
display.print(vmax, 2);
display.println(" V");

display.setCursor(0, 20);
display.print("V Out: ");
display.print(vout, 2);
display.println(" V");

oscill.drawGraph();
oscill.drawScale(vout);

display.display();
delay(200);
}

🧠 Советы и доработки

✅ Добавить коэффициент делителя прямо в класс VoltMeter, чтобы учесть масштабирование.

💾 Сохранять максимум в EEPROM, чтобы он не сбрасывался при перезагрузке.

🧲 Добавить третью строку: ток или мощность, если есть токовый шунт.

📈 Изменить масштаб графика для отображения высокого напряжения.

⚡ Применение

Настройка и тестирование лабораторных блоков питания.

Измерение и контроль напряжения в проектах Arduino.

Демонстрация работы стабилизаторов напряжения.

Учебные и демонстрационные стенды.
