Применение и особенности подключения цифрового вольтметра-амперметра
Общее описание устройства

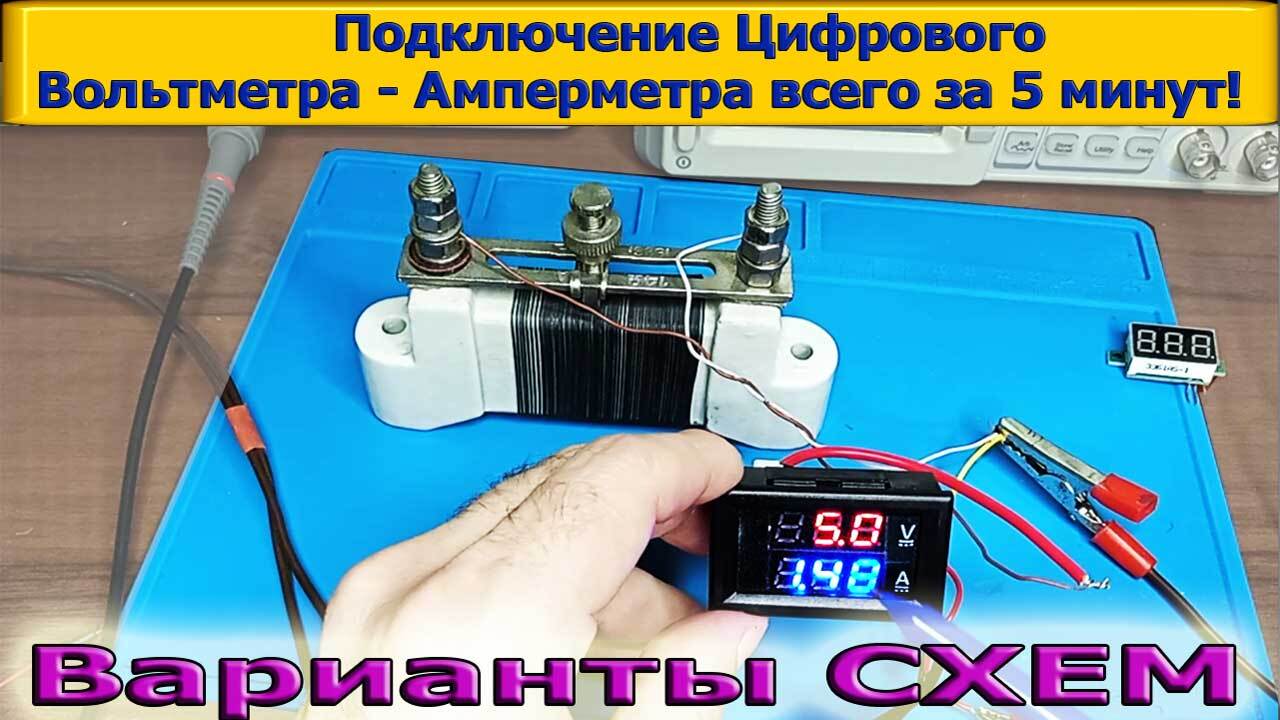

Цифровой вольтметр-амперметр — это универсальный измерительный прибор из разряда DIY, предназначенный для одновременного контроля напряжения и силы тока в электрической цепи. Такие устройства часто используются радиолюбителями в самодельной электронике, автомобильных системах, Блоках ПИТАНИЯ, лабораторных установках и других областях, где требуется постоянный мониторинг параметров электрической цепи.
Дисплей прибора разделён на две части: одна показывает напряжение (в вольтах), другая — ток (в амперах). Цифровые индикаторы, часто красного и синего цвета, обеспечивают удобочитаемость информации.
Приборы данного типа отличаются простотой установки и использования, компактностью и нормальным уровнем точности измерений.
Они могут быть встроены в различные устройства или использоваться отдельно для диагностики электрических схем.
Варианты использования этого устройства
Контроль автомобильных аккумуляторов и зарядных систем
Цифровой вольтметр-амперметр помогает оценить состояние автомобильного аккумулятора и правильность работы генератора и зарядного устройства, показывая уровень напряжения и потребляемый ток.Мощные источники питания
В лабораториях и на рабочих местах, связанных с разработкой и применением электроники. Такие шкалы применяют для мониторинга характеристик источников питания.Самодельные электроустановки
Любители радиолюбительства и DIY-проектов могут использовать вольтметр-амперметр для контроля различных самодельных устройств, от зарядных устройств, электронных нагрузок и до лабораторных блоков питания.Электротехнические работы в быту
Для диагностики и тестирования домашней электропроводки или бытовых устройств цифровой вольтметр-амперметр может стать незаменимым помощником.
Два варианта подключения
1. Вариант подключения с отдельным источником питания цифрового измерителя
Как подключить:
Питание вольтметра-амперметра:
Для питания вольтметра амперметра используется отдельный источник питания. С напряжением от 4 до 30 в (в некоторых источниках можно встретить от 4,5 до 25 в)
Для этого используются разъём подключения с тонкими проводами. Чёрный провод — это минус — питания, красный провод это плюс + питания.
Измерение напряжения и тока:
Для измерения напряжения: используется тонкий чёрный провод — это общий минус. Жёлтый тонкий провод Это плюс измеряемого напряжения питания.
Для измерения тока: используется разъём с толстыми проводами. Так как измерительный шунт включен в минусовой провод. То Толстый чёрный провод подключается к минусу основного источника питания. А красный толстый провод используется как минусовой выход для подключения к нагрузке
Преимущества:
Более стабильные работа при нестабильном источнике напряжения в измеряемой цепи.
Возможность использования измерителя с напряжением основного источника питания от 0 вольт.
2. Вариант подключения с общим источником питания цифрового измерителя (без раздельного питания)
Как подключить:
Общий источник питания:
тонкий красный провод который используется для питания электронного вольтметра амперметра подключается к плюсу общего источника питания.
тонкий чёрный провод можно соединить с толстым чёрным проводом
Измерение напряжения и тока:
Для измерения напряжения: к плюсу измеряемого источника питания подключается провод для измерения напряжения в нашем случае жёлтый
Для измерения тока: подключение проводов для измерения тока происходит по схеме описанной выше
Различные схемы подключения этого устройства
Подключение к источнику питания постоянного тока
Для измерения параметров постоянного тока устройство подключается параллельно к источнику питания для измерения напряжения и последовательно с нагрузкой для измерения тока.Использование в составе лабораторного блока питания
Вольтметр-амперметр можно встроить в лабораторный блок питания, что позволит оперативно контролировать его выходные параметры.Подключение в автомобиле
При подключении в автомобиле устройство может быть установлено на панель приборов и подключено к сети автомобиля для постоянного мониторинга бортового напряжения и силы тока.Измерение потребляемой мощности устройства
Подключив вольтметр-амперметр между источником питания и устройством-потребителем, можно определить, сколько энергии оно потребляет.
Нестандартное применение
Тестирование качества аккумуляторов
С помощью вольтметра-амперметра можно измерять изменения напряжения и силы тока при нагрузке, что позволяет определять качество аккумуляторов.Диагностика неисправных устройств
При подключении к подозрительным устройствам можно выявить утечки тока или нестабильность напряжения, что поможет в диагностике неисправностей.Создание самодельного вольт-амперного индикатора для различных установок
Устройство можно использовать в нестандартных проектах для мониторинга работы сложных установок и систем.
