Обзор Robiton NBTC100G – почему встроенный USB-C кабель оказался и плюсом, и минусом
Цифра 100 Вт на коробке ничего не стоит, пока блок не встретится с разряженным ноутбуком. Robiton NBTC100G я проверял именно так: не коротким подключением для оценки мощностных характеристик, а нормальной работой за ноутбуком, который умеет брать эти самые 100 Вт по USB-C. Тут быстро выясняется главное: держит адаптер нагрузку или только аккуратно выдавливает спецификации.
Упаковка, комплект поставки и внешний вид

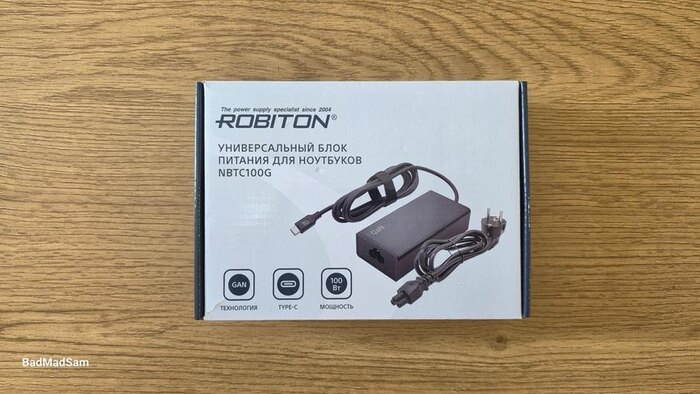

Robiton NBTC100G поставляется в картонной коробке среднего размера. Оформление простое: белая лицевая часть, темные боковины, крупный логотип ROBITON и изображение самого блока питания с кабелями и указание основных характеристик.

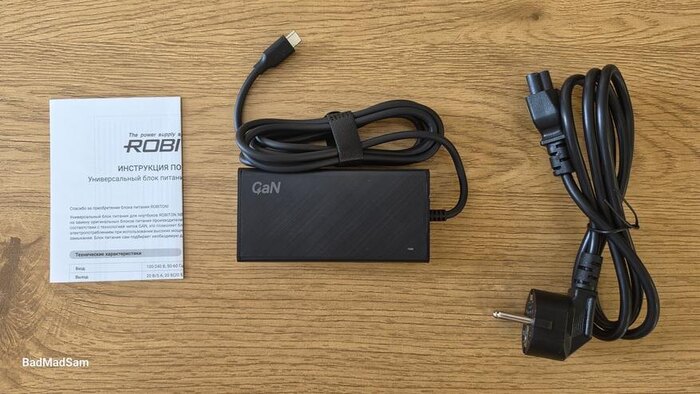

Внутри находится сам блок питания, сетевой кабель с евровилкой и инструкция.

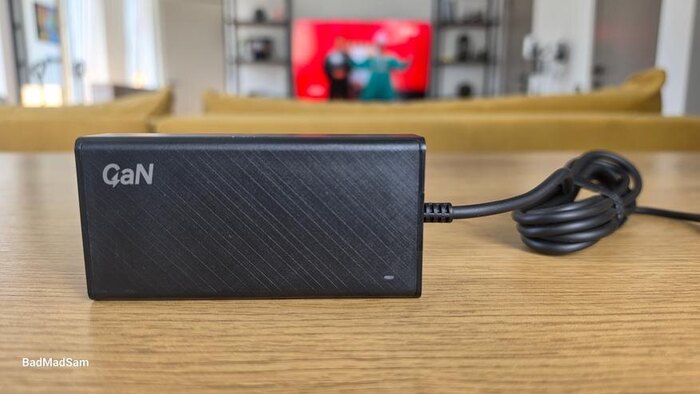

По формату NBTC100G ближе к классическим ноутбучным адаптерам. Это прямоугольный черный блок с отдельным сетевым шнуром и несъемным кабелем USB-C на выходе. Корпус вытянутый, с чуть скругленными гранями. Пластик матовый. На верхней стороне нанесена небольшая надпись GaN. Она не бросается в глаза и выглядит как техническая пометка.

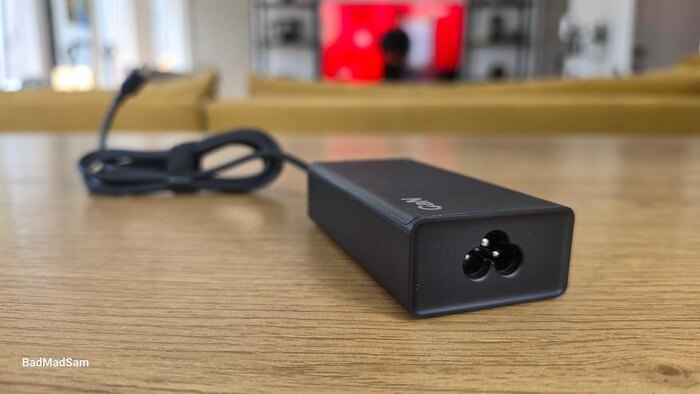

На одном торце расположен вход под сетевой кабель формата IEC C6, а в комплекте идет кабель с разъемом IEC C5, который часто называют «клевером». Это не самый редкий вариант: такие кабели встречаются у ноутбучных блоков питания, мониторов и другой техники. При необходимости заменить его реально, но это все же не такой массовый провод, как обычный «восьмерочный» IEC C7. Вилка с другой стороны стандартная Schuko, с двумя круглыми штырями и боковыми контактами заземления.
Выходной кабель USB-C встроен в корпус и выходит с противоположной стороны. На штекере есть маркировка 5A. Он идет в составе блока, поэтому не придется подбирать отдельный провод и гадать, почему ноутбук вдруг заряжается медленнее ожидаемого. Минус тоже понятен: если кабель повредить, быстро заменить его не получится. Поэтому перегибать провод у основания и у штекера лучше не стоит.
Длина кабелей подобрана с запасом. Сетевой шнур имеет длину 1.2 м, а выходной кабель USB-C — 1.8 м. В сумме получается достаточно свободы, чтобы не держать блок прямо рядом с ноутбуком.

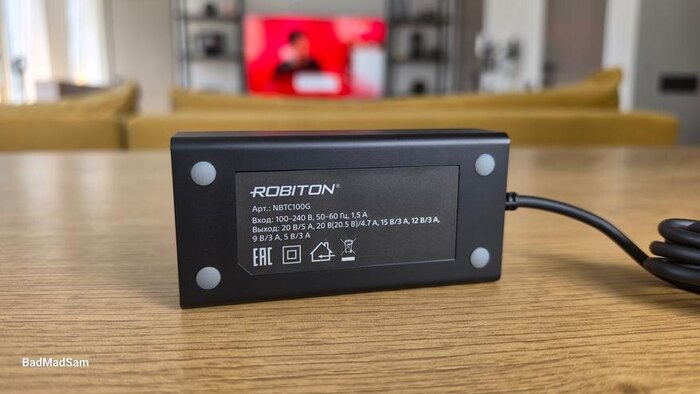

На нижней стороне корпуса находится информационная наклейка с характеристиками. Там указаны входные параметры 100-240 В, 50-60 Гц, 1.5 А и выходные режимы: 20 В/5 А, 20 В или 20.5 В/4.7 А, 15 В/3 А, 12 В/3 А, 9 В/3 А и 5 В/3 А.
По углам нижней части корпуса установлены четыре резиновые ножки. Деталь мелкая, но полезная. Блок не так охотно скользит по столу, не царапает поверхность и немного приподнят над ней.
Тестирование

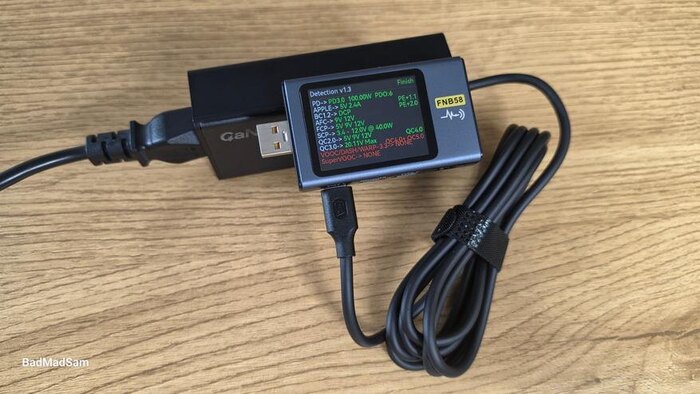

Для начала проверил, что Robiton NBTC100G отдает по USB-C. Здесь нельзя просто посмотреть на надпись 100 Вт и считать вопрос закрытым. По USB-C мощность появляется только после согласования нужного режима между блоком питания и подключенным устройством. Для ноутбуков главный сценарий понятный: 20 В и ток до 5 А. Именно эта связка дает паспортные 100 Вт. Если ноутбук такой профиль не запросит, адаптер не начнет отдавать полную мощность сам по себе. USB-тестер определил PD 3.0 до 100 Вт и шесть PDO-профилей. Для NBTC100G это важная часть проверки, потому что через Power Delivery ноутбук получает 20-вольтовый профиль. В спецификации для этой модели указаны режимы 5 В/3 А, 9 В/3 А, 12 В/3 А, 15 В/3 А, 20 В/5 А и 20.5 В/4.7 А. Максимальные 100 Вт относятся к режиму 20 В/5 А. Кроме PD, тестер определил Apple 5 В/2.4 А, BC1.2 DCP, AFC 9/12 В, FCP 5/9/12 В, SCP 3.4-12 В до 40 Вт, QC2.0, QC3.0, QC4.0, QC4+, QC5.0, PE+1.1 и PE+2.0. VOOC, DASH, WARP и SuperVOOC не определились.
Этот список полезен для понимания совместимости, но по конструкции NBTC100G ближе к ноутбучному адаптеру: один встроенный USB-C кабель, отдельный сетевой шнур и массивный прямоугольный корпус. Проверка на 5 или 9 В не показала бы главную возможность блока.
Младшие профили здесь нужны скорее для совместимости. При 5 В/3 А доступно до 15 Вт, при 9 В/3 А — до 27 Вт, при 12 В/3 А — до 36 Вт, при 15 В/3 А — до 45 Вт. Это нормальные режимы USB-C PD, но они не раскрывают 100-ваттный сценарий. Поэтому нагрузочные замеры я проводил на 20 В/5 А.

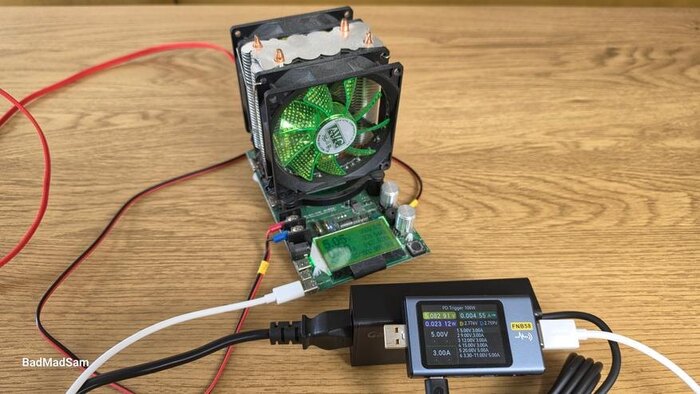

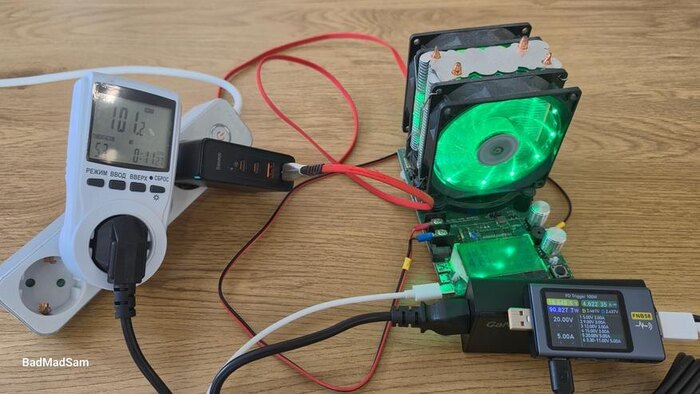

Для теста использовались USB-тестер, электронная нагрузка и сетевой ваттметр. USB-тестер стоял на выходе блока и показывал напряжение, ток и мощность по USB-C. Электронная нагрузка задавала потребление. Сетевой ваттметр показывал, сколько адаптер берет из розетки.
Показания приборов не обязаны совпадать. Они стоят в разных точках цепи. Часть потерь приходится на кабель, разъемы и сам адаптер. Плюс у каждого прибора есть собственная погрешность. Поэтому в таблице я оставил точные показания USB-тестера и сетевого ваттметра.
Первый замер сделал при мощности 11.1088 Вт на выходе USB-C. На этом этапе я не проверял запас мощности, а смотрел, нормально ли блок выходит на 20-вольтовый профиль.
USB-тестер показал 20.0043 В и 0.55532 А. Сетевой ваттметр показывал 12.5 Вт из розетки. Нагрузка для силовой части минимальная, но по показаниям видно, что профиль согласован, а на выходе действительно около 20 В.
Следующий замер был при мощности 31.4033 Вт на выходе USB-C. По USB-тестеру получилось 19.8672 В и 1.58066 А. Потребление из розетки выросло до 34.8 Вт.
До паспортного предела здесь еще большой запас, но первое снижение напряжения уже видно. Было 20.0043 В, стало 19.8672 В. Просадка небольшая.
При мощности 61.4587 Вт на выходе USB-C блок уже работает в режиме, который ближе к обычной нагрузке ноутбука с одновременной зарядкой аккумулятора. USB-тестер показывал 19.8023 В и 3.10399 А. Сетевой ваттметр показывал 68.5 Вт. Напряжение снова немного снизилось, но 20-вольтовый профиль сохранился. Отключений не было. На этой ступени адаптер уже заметно нагружен, но нет ощущения, что он упирается в предел.
Замер при 90.8277 Вт на выходе USB-C стал основной проверкой перед паспортными 100 Вт. Здесь адаптер работает не в легком режиме, а рядом с заявленной мощностью.
USB-тестер зафиксировал 19.6496 В и 4.62235 А. Из розетки блок брал 101.2 Вт. При таком токе напряжение продолжает снижаться, но показания не начали заметно колебаться. Защита не сработала, 20-вольтовая линия осталась активной.
Последний замер сделал выше паспортного предела. USB-тестер показал 109.956 Вт, 19.5358 В и 5.62846 А. Электронная нагрузка в этот момент показывала 113.7 Вт, а сетевой ваттметр — 123.6 Вт из розетки.
Разница между приборами на этой ступени заметнее, чем на меньшей нагрузке. При токе выше 5 А сильнее сказываются место измерения, штатный кабель, разъемы и погрешность приборов.
Нагрузку выше номинала нельзя считать штатным режимом. Блок заявлен как 100-ваттный, поэтому постоянно использовать его выше этой мощности я бы не стал. Такая проверка нужна только для оценки запаса. При этом адаптер не ушел в защиту и продолжил держать 20-вольтовую линию.

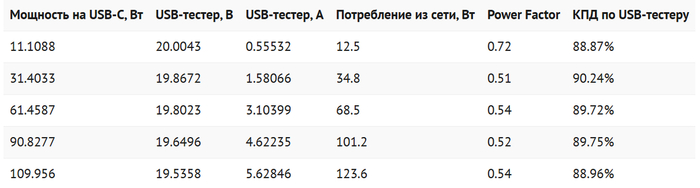

Просадка напряжения распределилась так: при 11.1088 Вт было 20.0043 В. При 31.4033 Вт — 19.8672 В. При 61.4587 Вт — 19.8023 В. При 90.8277 Вт — 19.6496 В. При 109.956 Вт — 19.5358 В.
По этим цифрам видно постепенное снижение, а не резкий обвал. Для ноутбука такое поведение важнее, чем поддержка второстепенных быстрых протоколов. Ему нужен не сам разъем USB-C, а стабильная линия питания под нагрузкой.
Потребление из розетки составило 12.5 Вт при 11.1088 Вт на USB-C, 34.8 Вт при 31.4033 Вт, 68.5 Вт при 61.4587 Вт, 101.2 Вт при 90.8277 Вт и 123.6 Вт при 109.956 Вт.
Если считать КПД по USB-тестеру и сетевому ваттметру, получается 88.87%, 90.24%, 89.72%, 89.75% и 88.96% соответственно. Разброс между ступенями небольшой. На высокой мощности эффективность заметно не просела даже при выходе за паспортные 100 Вт.
Power Factor оказался заметно ниже единицы. При 11.1088 Вт на USB-C ваттметр показывал 0.72. Дальше значения держались на уровне 0.51, 0.54, 0.52 и 0.54. На работу ноутбука это напрямую не влияет, но показатель невысокий. Он относится к потреблению из сети, а не к мощности на USB-C выходе.
После стенда я подключил Robiton NBTC100G к ноутбуку и погонял его уже в нормальной ситуации, а не в режиме с электронной нагрузкой. Для этого специально разрядил ноутбук полностью, подключил блок питания и начал работать как обычно. Ноутбук как раз берет до 100 Вт по USB-C, поэтому сценарий получился наглядный: адаптер не просто подзаряжал устройство, а тянул одновременно работу системы и восстанавливал заряд аккумулятора. За более чем 3 часа блок питания нагрелся, но без неприятного ощущения. Максимальная температура не превышала 45 градусов.
Заключение
Robiton NBTC100G лучше подходит для постоянного использования на рабочем месте, чем для ежедневных поездок. В комплекте отдельный сетевой шнур, USB-C кабель встроен в корпус, второго порта нет, а сам блок заметно крупнее компактных GaN-зарядок. Зато к мощности претензий нет. На стенде блок держал 20 В, отдавал 90.8277 Вт и кратковременно доходил до 109.956 Вт по USB-тестеру. Я полностью разрядил ноутбук, подключил адаптер и больше трех часов работал за ним. Никаких нареканий к зарядному устройству у меня не возникло. Ноутбук брал свои 100 Вт, корпус нагревался, но в пределах допустимо-комфортных пределов. Спорные места у него скорее конструктивные. Встроенный USB-C избавляет от подбора 5-амперного кабеля, но при повреждении кабеля простой заменой провода уже не отделаться. Поэтому самый логичный сценарий для NBTC100G — один раз положить его у рабочего стола, вывести кабель к ноутбуку, подключиться и забыть про него.
