Экономим с 3D-принтером1
Так как часто возникают вопросы о целесообразности существования принтеров, попробую привести свой пример.
Товарищу на относительно старую иномарку понадобилось крышка на фару(устанавливается сзади фары, закрывает хвосты ламп, держит разъёмы, защищает от воды). Отакая:
Купить можно под заказ, цена в среднем 10000р, один продавец сказал, что закупка у них около 8000. Пробовал товарищ искать на всяких авитах, но найти что-то по вменяемой цене не вышло, очень редкая штука. Решено было попробовать изобразить...

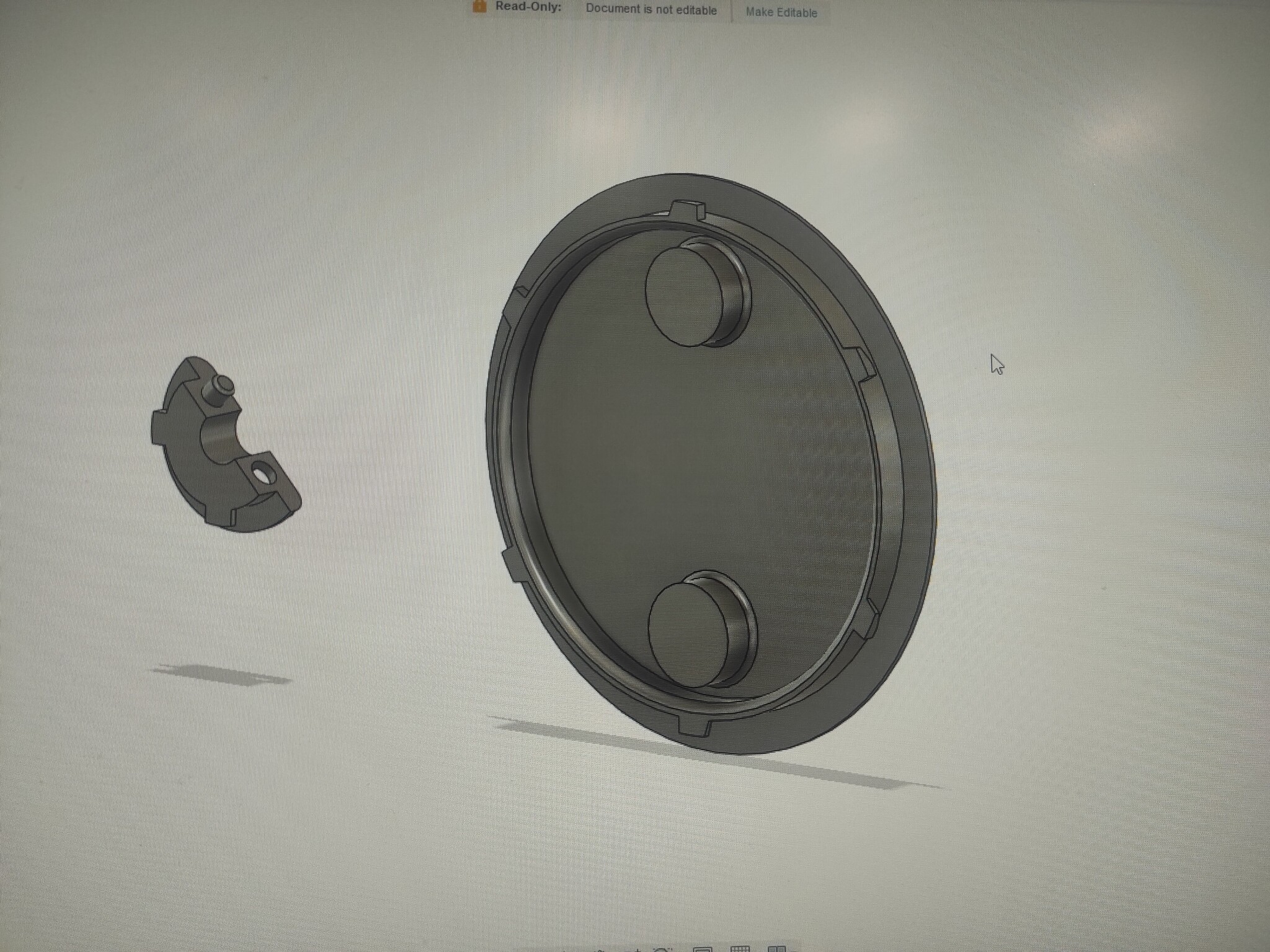

В свободные минутки было нарисовано это:

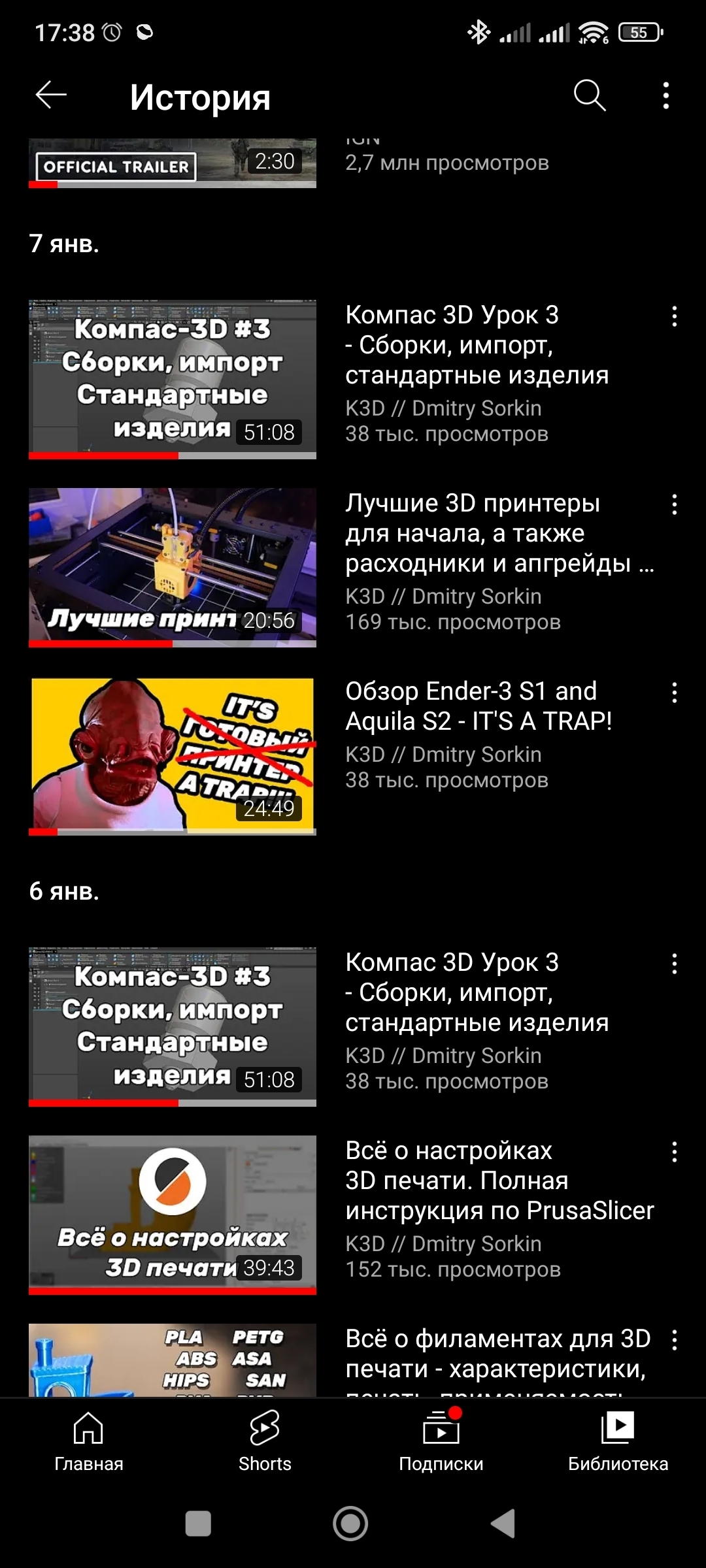

С моим уровнем(пару недель видосики перед сном смотрел по часу) на модель ушло около 5 часов примерно, это пытался повторить все нужные элементы. Но так как владелец собирался переделывать свет, убирать штатный ксенон, кажется, большую часть элементов(два окна под разъёмы, стойки со всех сторон) пришлось убрать. Знать бы это с самого начала). Так что еще пару-тройку часов пришлось потратить на доработку и подгонку, но в итоге это сильно облегчило печать.
Нашёл даже пластик такой же, из какого сделана оригинальная запчасть, PP-GF, композит. Но было решено потратить имеющийся АБС, до 100° держит, значит должен выжить.

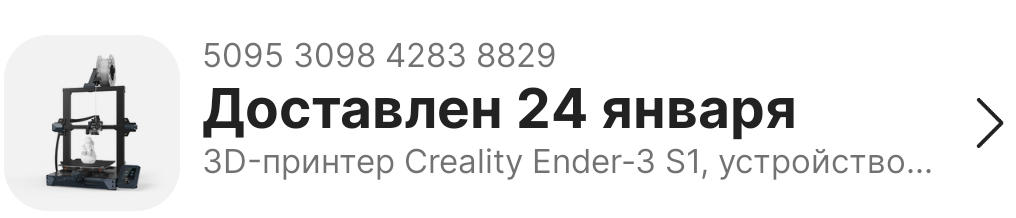

Модель такого размера никак не разместить адекватным образом на моём принтере (S1), пришлось печатать две части и в дальнейшем соединять..
Сперва напечатал рамку стыковочную, дабы приложить к фаре и посмотреть, не ошибся ли где:
Подошло отлично)
Что ж, далее пошли уже половинки самой крышки. Так как делённая на две части, добавил еще несколько элементов под стяжку винтами. Вот она(вторую часть не сфоткал):
Выровнял, стянул винтами, прошел прутком того же АБС с паяльником:
Вышло как-то так. Без лишних элементов родной крышки, только с нужными. Можно было зашкурить, загладить ацетоном... Но лень) Функционально все нормально, а доработка уже по желанию хозяина.
Ну и крышка на месте:
Вроде отлично сидит)
Затрачено: приблизительно 300-400гр пластика(с учетом поддержек и экспериментов), не более 450р, ~8 часов на модель (да может и меньше по факту, не считал, дал сразу с запасом), 17 часов на печать. В деньгах сэкономлено не менее 9000р.
Поделка изготавливалась на безвозмездной основе)
