Разбавлю вашу новогоднюю хандру своей странноватой поделкой)

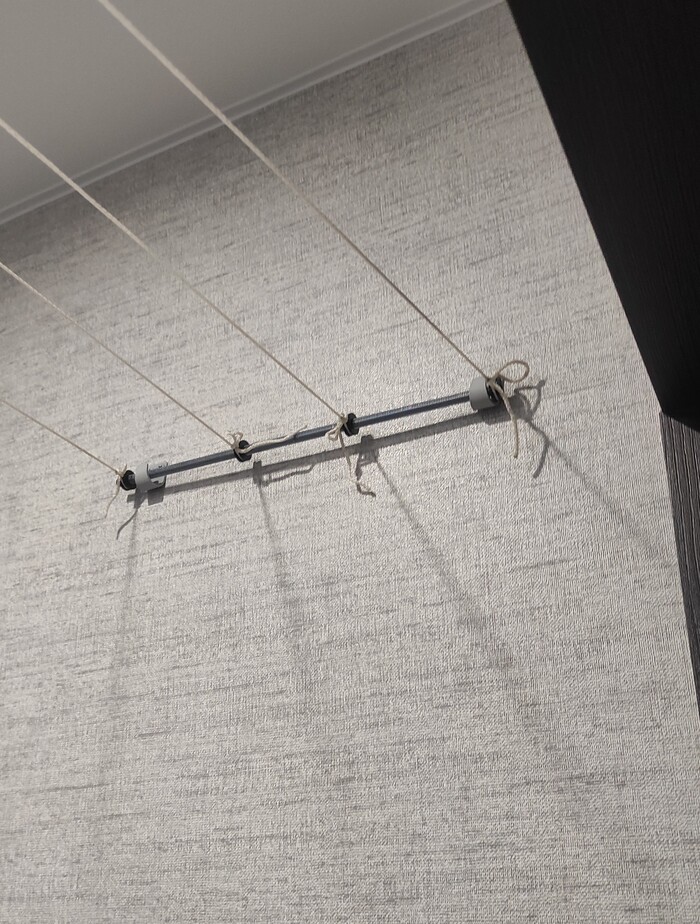

В процессе ремонта квартиры появилась необходимость организовать сушилку для белья. Даже купил в леруа какую-то с четырьмя веревками, но ее внешний монструозный вид и скрип который издавался при малейшем касании веревок бесили. В итоге сделал самодельную, по тому же принципу, тоже монструозную в рабочем положении, но которую почти полностью можно спрятать.

Кое-как сделал видео. Неудобно одной рукой раскладывать

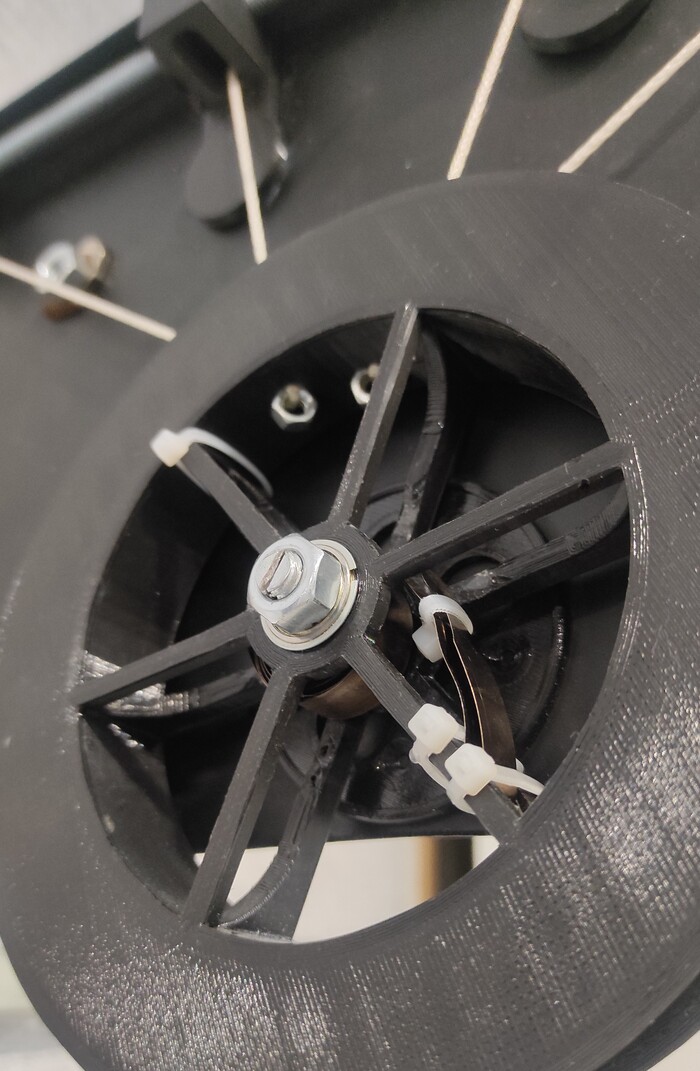

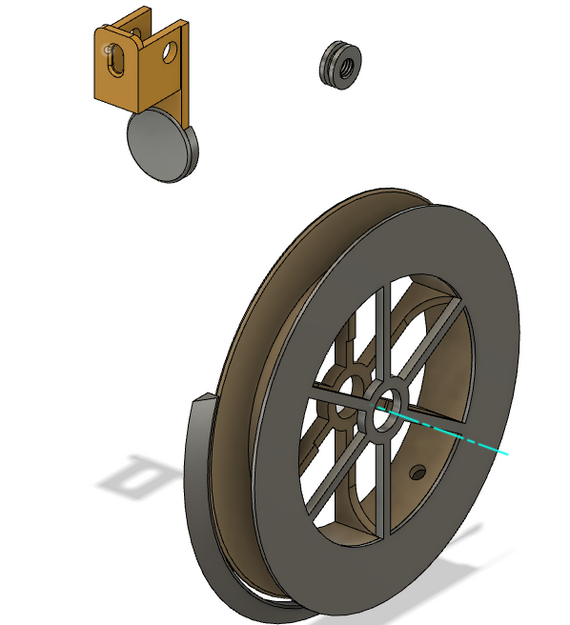

Основа сварена из какой-то пластины, направляющих, поворот на шпильке и гайках, временно пружина из трехметровой рулетки, направляющие ролики и центральный намоточный ролик смоделировал и напечатал на 3Д принтере. В центральном ролике подшипники, натяжение пружины вращением рычажка с обратной стороны. Почему лицевая доска не до потолка сказать не могу. Так вышло) Концы веревок пока не подрезал, они до сих пор немного растягиваются под весом.

Диаметр центрального ролика рассчитывал так: имеем длину веревки 3 м, пружина может свернуться на 8 оборотов, следовательно длина окружности P = 0,375 м, отсюда диаметр D = P/3.14 = 0.38/3.14 = 0.12 м. Это без учета толщины веревки, но мне пофиг, все работает)

Сейчас жду когда китайцы пришлют нормальную пружину (посильнее, для какого-то станка, но мне самое то) и, возможно, переделаю спрятав механизм в шкаф, а веревки будут выходить из раскладывающейся трубы

Представляю моё видение этого инструмента. Клеща подцепить "гвоздодером", выкрутить и поместить в контейнер для дальнейшего проведения экспертизы. Сам контейнер с инструментом можно прицепить как брелок)

Модель для печати выложил тут: https://www.thingiverse.com/thing:5345945

Загнутые края "гвоздодера" помогут избежать травмирования кожи или вырывания волос, клеща руками трогать не нужно, сразу после удаления накрыть контейнером и закрутить

И если вдруг кому-то поможет, отпишитесь что-ли... У меня животных нет, но пару раз приходилось вытаскивать клещей из деревенского кота - представление имею как это)

Вновь решил запилить поделку из деталей ПК. В этот раз это новогодний венок на дверь с мигающими светодиодами

За идею спасибо @bellevek)
Процесс не фоткал, поэтому текстом: основа из плат от HDD, поверх планки ОЗУ, Лента - обычный серый шлейф, покрашенный из баллончика. Мелкие элементы это детали из всё тех же жёстких дисков: прижимные шайбы, считывающие головки, проставки, обмотки двигателей шпинделя. Пара процессоров, роторы двигателей floppy, дроссели с блоков питания.

Подсветка трехканальная, на транзисторах. Цепочки из 4х диодов загораются и гаснут по-очереди.

Для питания не попалось подходящих аккумуляторов, поэтому напечатал бокс на три батарейки 2032. Их и кнопку включения хорошо видно сверху, потому что место для них я не предусмотрел. Переделаю когда-нибудь потом. Крепится изделие на магниты, уже догадываетесь, откуда добытые)

Однажды обратились соплеменники к шаману с вопросом: О, Великий и Мудрейший! Подскажи, а как нам сделать дешевую и необычную подарочную упаковку для мелких предметов? Газету еще не изобрели, а берестяной туесок плести очень уж муторно...

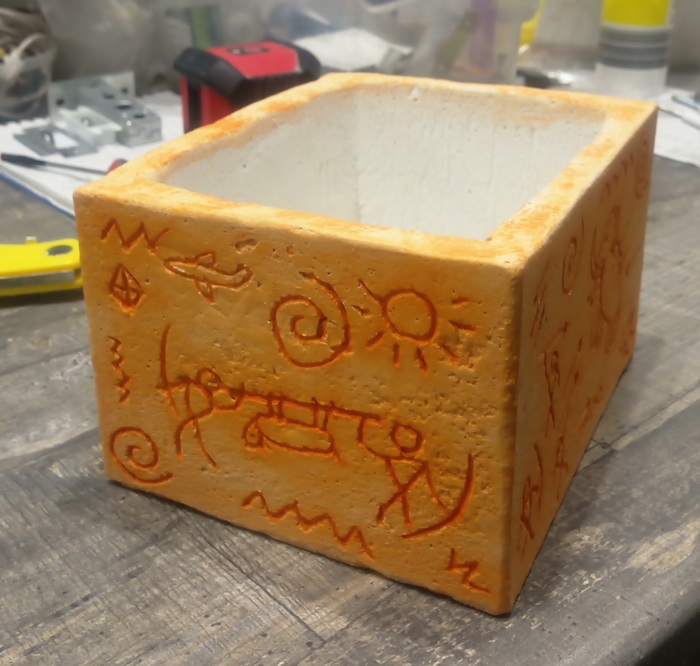

И думал шаман целую ночь и в камлании принес в жертву духам пару литров чешского светлого пропустив их через себя. И явил Он вопрошающим экологически чистую гипсовую коробочку

Форма для заливки была склеена из картона и пластика, а внутрь помещены две коробки из под сока наполненные водой. Заливалась форма жидко разведенной гипсовой штукатуркой. После высыхания вода выливалась, коробки чуть сжимались и вынимались из изделия.

И поведал шаман, ковыряя гвоздем на стенках коробки и заливая в бороздки колер, а в себя чешское, истории из жизни племени:

Истории их великих побед:

Достижений поменьше:

И досадных поражений:

И завещал шаман складывать сюда драгоценные вещи. Покрыв коробочку укрепляющей пропиткой, а спрашивающих про отсутствие крышки всяческими посылами, шаман ушел общаться с духами в интернете

А соплеменники сказали, что бутыль коньяка сюда все равно не войдет и наполнили коробочку чем-то похожим на козьи шарики. Дикари, что с них взять...

Всем привет!

Я на Пикабу почти 7 лет и, наконец, решился на создание нормального поста, а начну со своих поделок.

Как следует из названия, это несколько брелоков, созданных из частей жестких дисков, а также из прочих печатных плат. На фото примеры готовых изделий: корпуса и петельки из внутренностей HDD, а вставки из различных плат. Зеленый, собственно, из жесткого диска, желтый - из материнской платы, а красный из видеокарты. Всё это дело залито эпоксидной смолой.

Давно появилась идея брелока из части платы, но не мог придумать корпус. Пока на глаза не попались шайбы из HDD, впрочем, об этом ниже.

А это самая первая версия. Первый опыт работы с эпоксидкой, первая обточка плат.

Получилось слегка корявенько)

Теперь о процессе изготовления. Нам понадобятся следующие материалы и инструменты:

- прозрачная эпоксидная смола (вид по желанию. У меня какая-то дешевая корейская)
- точные весы (для правильной дозировки эпоксидки)
- жесткий диск (какая неожиданность) один, а лучше несколько
- по желанию другие платы с наличием подходящих компонентов на них
- отвертки для разбора HDD (в зависимости от модели диска я использовал torx T6, T8, T10)
- гравер с алмазным диском (можно и просто надфили конечно, но это уже мазохизм)
- измерительно-разметочный инструмент
- растворитель или подходящая чистящая и обезжиривающая жидкость
- щетка, кисточка, тряпки, салфетки, зубочистки, изолента и пластиковые стаканчики
- и обязательно средства защиты глаз и органов дыхания (очки, респиратор или хоть медицинскую маску - теперь они есть у каждого...)

Разбираем жесткий диск. В нем вообще много всяких полезных вещей: магниты, подшипники, прочное зеркальце))

Нам нужны две таких шайбы и плата. Из них получится пузатый брелок

А если HDD содержит два или три физических диска (такие диски отличить легко: они немного выше корпусом), то в нем найдется одно или пара колец для тонких брелоков.

И да, я не знаю почему эта картинка постоянно вставляется вверх ногами

Кстати, чтобы снять магниты нужно всего лишь... (читать далее)

Слегка изогнуть пластину и поддеть магнит канцелярским ножом.

Дальше готовим декоративные вставки: размечаем, пилим, точим.

Глаза!!! И нос! И рот! Бережем! И не только сейчас.

У большинства SMD компонентов основа керамическая, т.е. плохо пилится и деталь просто отлетает от платы

Выбираем подходящие чипы или группы элементов

В одном из "ноутбучных" HDD кольцо оказалось чёрным афроамериканским. Просто факт)

Полученные заготовки очищаем щеткой, промываем в растворителе. При необходимости допаиваем/доклеиваем компоненты для пущей красоты

С обратной стороны шайбы есть вставка из упругой проволоки. Из неё делаем петельки. Я сначала делал П-образные, потом догадался изгибать ромбом с одной ножкой

Отмеряем пропорции эпоксидки по инструкции, размешиваем, переливаем в чистый стаканчик и еще раз размешиваем. Это поможет тщательно смешать всю массу.

Все изделия заливаются в два этапа. Если делать из двух шайб, то в одной из них нужно заклеить изолентой отверстия снизу, после заливки и полимеризации убрать изоленту и приклеить вторую шайбу.

На данном изделии пробовал закрывать дно монтажным клеем - тоже нормально. Кварц в центре лежит просто так для жесткости конструкции

Шайбу с платой помещаем на горизонтальную поверхность, осторожно наливаем эпоксидку. После некоторого заполнения, более точно, по капле распределяем смолу. Я использовал для этого толстый нейлоновый хомут-стяжку.

Можно заполнять только внутреннюю часть, а можно смачивать всю плоскость до края, тогда получится выпуклая линза.

После заливки накрываем изделие стаканчиком, периодически проверяем на появление пузырей в смоле (воздух выходит из под элементов и через межслойные перемычки в плате). Их лучше сразу выгонять зубочисткой. А если все-таки в застывшей массе появился пузырь (как ниже на зеленом), то его можно зачистить и повторно залить - видно не будет.

Ждем полного высыхания, заливаем вторую сторону, опять ждем.

Раздариваем брелоки друзьям и коллегам.

Такие дела.

А работать с эпоксидкой мне понравилось, ощущение какой-то магии когда прозрачная капля растекается в гладкую поверхность, но не стекает вниз, а держится за самый край металла и в итоге превращается в стекло. Теперь думаю что бы еще залить, смолы-то еще килограмм)
