Как это сделано: очки
Многие из нас вынуждены носить очки. В наше время человек со 100%-ым зрением всё большая редкость. А было ли когда-нибудь вам интересно - как происходит процесс изготовления? Что скрывает в себе промежуток времени между заказом в оптике и моментом выдачи готового изделия?
Некоторые мои знакомые были когда-то уверены, что оптическая мастерская - место наподобие лаборатории, где стерильная атмосфера, люди в белых халатах и роботизированное оборудование за тонны денег. Ведь именно так консультанты зачастую и обосновывают сроки изготовления и стоимость работы. Вы только на них не обижайтесь за такие суммы - у них космическая арендная плата, налоги и лицензии.
На практике же 9 из 10 оптик работают с такими мастерскими как наша.
Вот так выглядит заказ в самом начале работы. Бланк и рецепт не показываю - оно тут и ни к чему. Оправа выбрана клиентом в оптике, с консультантом подобраны линзы (производитель, коэффициент утончения, покрытия). Первым делом нам необходимо "разметить" линзы - то есть найти их оптический центр и пометить его специальной краской (очень специальной - обычные чернила для печатей, но это секрет). Делается это на приборе с банальным названием "Диоптриметр".
Встречайте! Старенький ДО-3. Из электронных компонентов - только лампочка. Зато элементарно юстируется, калибруется и легко проходит поверку. Линза устанавливается на нижний окуляр, поджимается башмачком и вручную позиционируется.
Пока в верхнем окуляре не увидим совмещения перекрестия и центра кружочка. Круговая шкала - для астигматический линз. В нашем случае обычная линза, поэтому шкала не используется. В правом нижнем углу должно быть видно диоптрию линзы, но сфотографировать нормально так и не получилось.
В общем далее специальной выдвижной лапкой делаем пару раз "тык-тык" и линза размечена.
Можем переходить к механической обработке.
Сканирующая часть станка. Если кто в теме - Indo Elite. Тоже весьма старый станочек, но очень надёжный, а главное быстрый. Вернёмся к сканеру. Оправа установлена в зажимы, в канавку для линзу подведён сканирующий щуп. При запуске сканирование щуп по кругу оббегает по всему периметру оправы, записывая координаты.
Дисплей сканера. Здесь мы вводим некоторые данные рецепта и оправы. Этот же дисплей выступает в роли стола для позиционирования линзы для её фиксации специальным липким блоком.
Выглядит это вот так. Можно переходить к "точильной" части станка.
Много кнопочек, правда? На фото линза уже установлена, все корректирующие параметры введены. В зависимости от глубины канавки на оправе и диоптрии обрабатываемой линзы приходится вносить изменения в финишный размер и положение фацета... Звучит сложно, но научиться может любой дурак - я же как-то смог. Сам процесс обточки - обдирка с водой на алмазных камнях по координатам со сканера. На фото можно разглядеть несколько таких камней - черновой, несколько видов чистовых. В общем примерно через минуту после нажатия кнопки старт имеем уже обточенную линзу.
Вот она. Казалось бы - уже можно фиксировать в оправу. Но нет. Для начала - даже самый современный станок не выточит линзу идеального размера. Буквально чуть-чуть, но нужно доработать руками. Ну и во вторых - ни один бледнолицый дурак не будет пихать линзу не сняв с неё фасок. Ибо обязательно будут сколы. Как микро, так и весьма большие. Ладно если это случится в мастерской - поправимо. А если уже у клиента после выдачи заказа?
Так что линзу в руки и идём к Его Величеству "ручнику". И доводим линзу до нужной кондиции. Или до консистенции, если перестараться. Вот это уже сложнее, чем нажимание кнопок на станке. Уже далеко не каждый дурак сможет. Хотя странно - я же как-то научился, всё-таки...
В общем - можем ставить линзу в оправу. Пока будем этим заниматься - пускай станок точит вторую линзу. А то несправедливо - я работаю, а он прохлаждается.
Замочек на оправе. Просто знайте, независимо от опыта работы и предосторожностей, эта маленькая зараза - часовая отвёртка - будет срываться со шлица и иногда втыкаться в третью фалангу левого указательного пальца (если мастер правша). Так что возможно ваши очки окраплены кровью мастера, кто знает. Не переживайте, после изготовления все очки на выходном контроле протираются спиртосодержащей жидкостью. Не с целью дезинфекции - просто она не оставляет разводов на линзах.

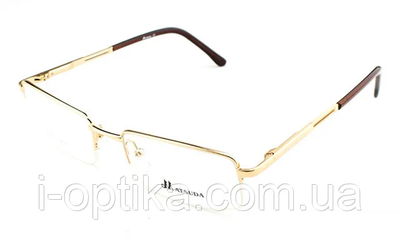

Вот и готовые очки. В самое ближайшее время клиент сможет получить их в своей оптике и насладиться чётким видением окружающего мира.
Спасибо вам за внимание! Если хотите что-то спросить - с радостью отвечу.
