Есть интересные железки, о которых ещё нет забавных историй. Поэтому для удобства чтения облеку рассказ в шутливую форму.
Рядом с отдалённой цитаделью есть пустырь, на котором временами творится всякое непотребство, могущее перекинуться через крепостную стену. Чтобы отслеживать проявления сил зла и вовремя призывать мракоборцев, решили воздвигнуть мачту высотой 12м с камерой и прожекторами.
Пока гномы в подземельях Мории ковали мачту, мы подбирали всевидящее око. Сначала хотели IPC-PTS2249B-E2-S-PV-PRO от Дахуа:
Фото с офсайта Дахуа.
Один объектив даёт панорамную картинку, второй реагирует на движение и отслеживает движущиеся тела. Отказались- условия работы сложные, появились опасения, что подвижная «голова» долго не проживёт.
Две камеры ставить-лишние траты:тянуть два кабеля, покупать две лицензии Макроскоп. Листая прайсы наткнулся на любопытную камеру с обзором 180 градусов по горизонтали- IPC-PFW2849S-A180-S-P от той же Дахуа.
1/6
Камера со всех сторон.

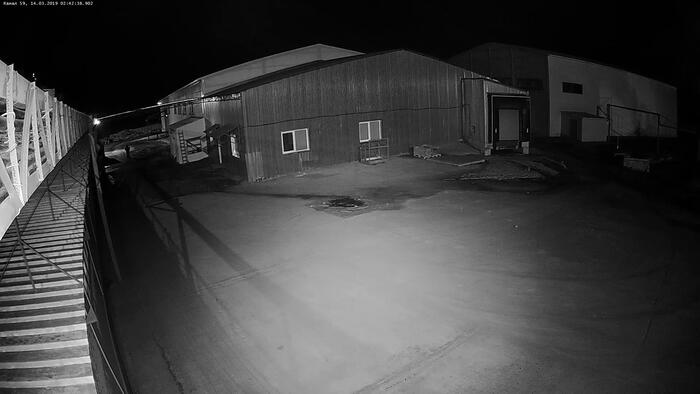

Две матрицы, два объектива. Процессор сшивает изображение в один канал с разрешением 4К. Столб поставили, камеру прикрутили, фото день\ночь прилагаю:

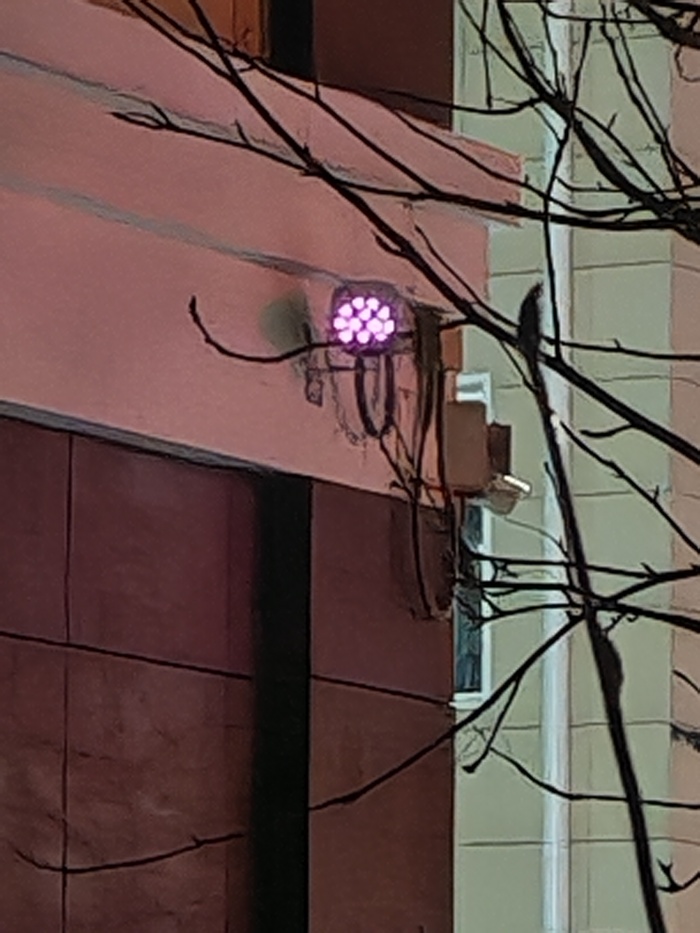

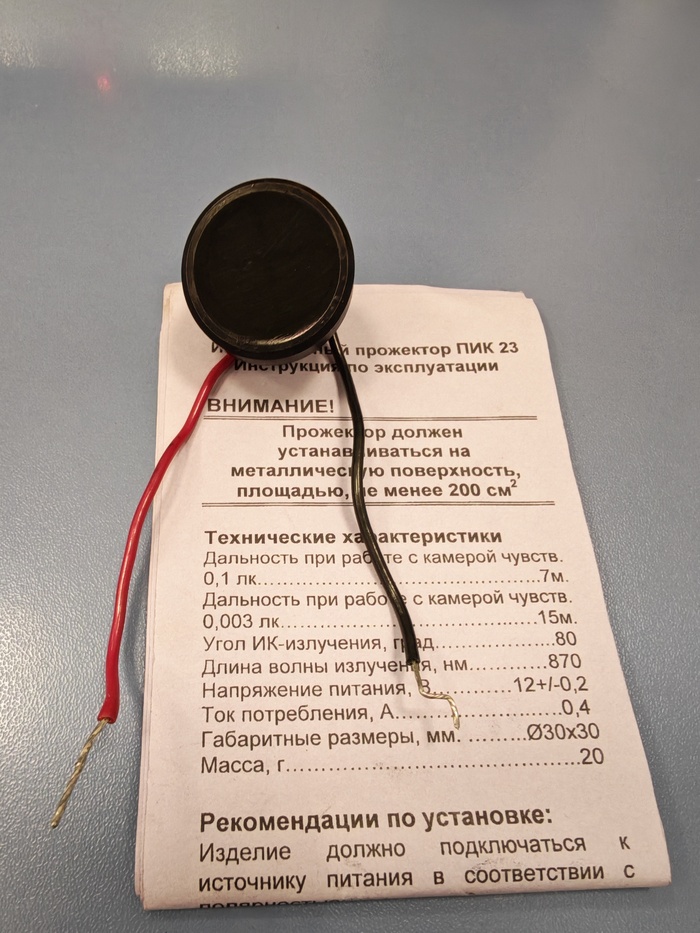

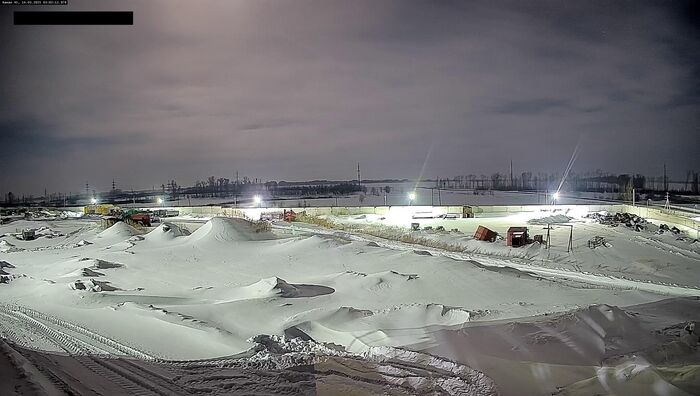

Попутно решали вопрос с освещением пустыря. Ясно, что подсветка камеры не справится. Стало быть нужны прожектора, чтобы захватывали весь сектор. Помогла фирма BARLED, которая подобрала светильники и оформила проектом со всеми расчётами и пояснениями. Молодцы! Однако в последнюю минуту представителю Заказчика прикрутили финансирование - поставили, что было на складе.

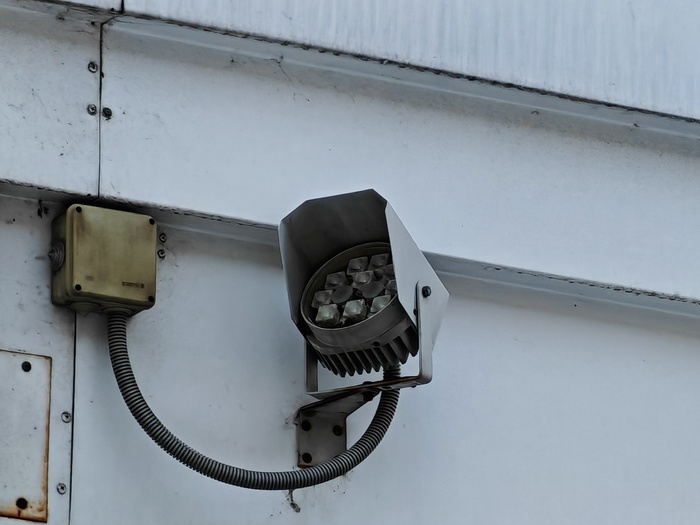

Итог:силы зла, узрев всевидящее око, стали более воздержанны и бродят где-то за границами видимости.
Статья для всех, кто задумывается о системе видеонаблюдения. Расписал основные моменты с примерами оборудования.
Итак, гомонки у всех разные, поэтому способов будет несколько. Чаще работаем с оборудованием Dahua(Дахуа), значит «железо» возьмём у них. У остальных -Uniview(Юнивью) и Hikvision(Хиквижн) есть всё то же самое. Только Юнивью не так известны, а Хик более дорогой.
Примечание: в расчете нет накопителя (на который пишется видео), кабеля и разъёмов. Накопитель подбирается под глубину архива(время хранения записей), кабель по длине, а разъёмы на фоне всего остального почти бесплатны.
Способ первый, экономичный.

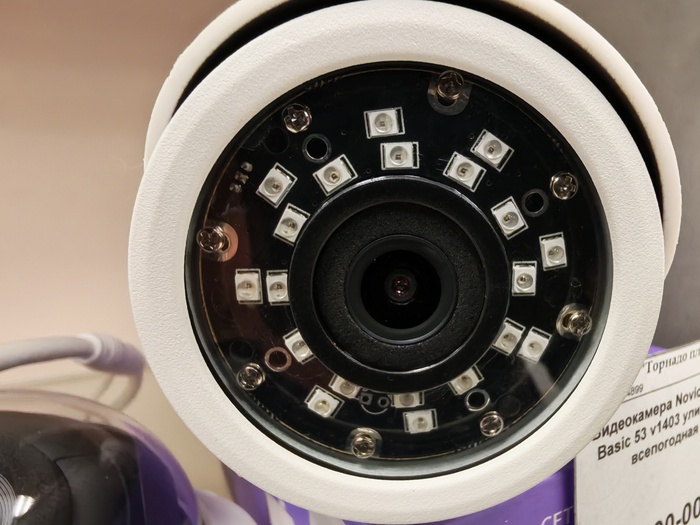

Если смотрим за одним направлением, обойдёмся без регистратора. Берём камеру с разъёмом под карту памяти micro SD. Например DH-IPC-HFW2249SP-S-IL-0280B. Поддерживает флешки объёмом до 256Гб, микрофон, два типа подсветки, ИК и белый свет. Подсветка белым светом даёт цветную картинку ночью. Плохо чтоль? Хорошо же! Выглядит так:
Сама камера.
Принцип работы: видео пишется на флешку. Когда она заполняется, новые записи заменяют старые. Саму камеру нужно подсоединить к домашнему роутеру, а на телефон поставить бесплатное приложение. Через софтину можно смотреть архив на флешки и видео в реальном времени. Да и слушать тоже- камера-то с микрофоном.

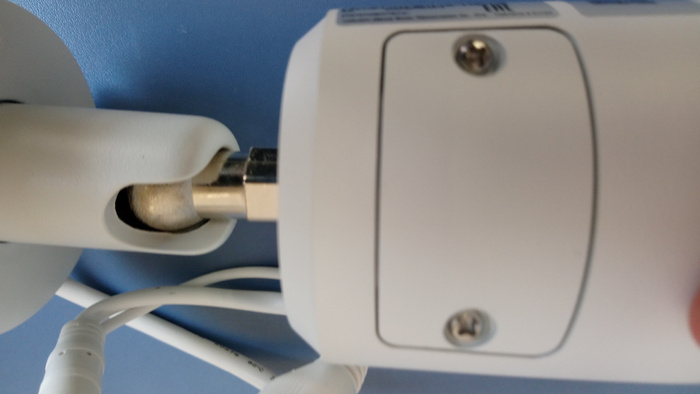

Под крышкой разъём под карту памяти.
Примечание: не берите дешманские флешки, у них мало циклов перезаписи, быстро сдохнет. Рекомендую карты памяти для суицидников(экшн-камер) и всяких там дронов. Естественно православных производителей типа Samsung, Kingston и Sun Disk.
Камере нужно электричество, два способа:
а) от блока питания, преобразующего 220В в 12В.
Обычный блок питания известного в России производителя.
Или уличного исполнения:

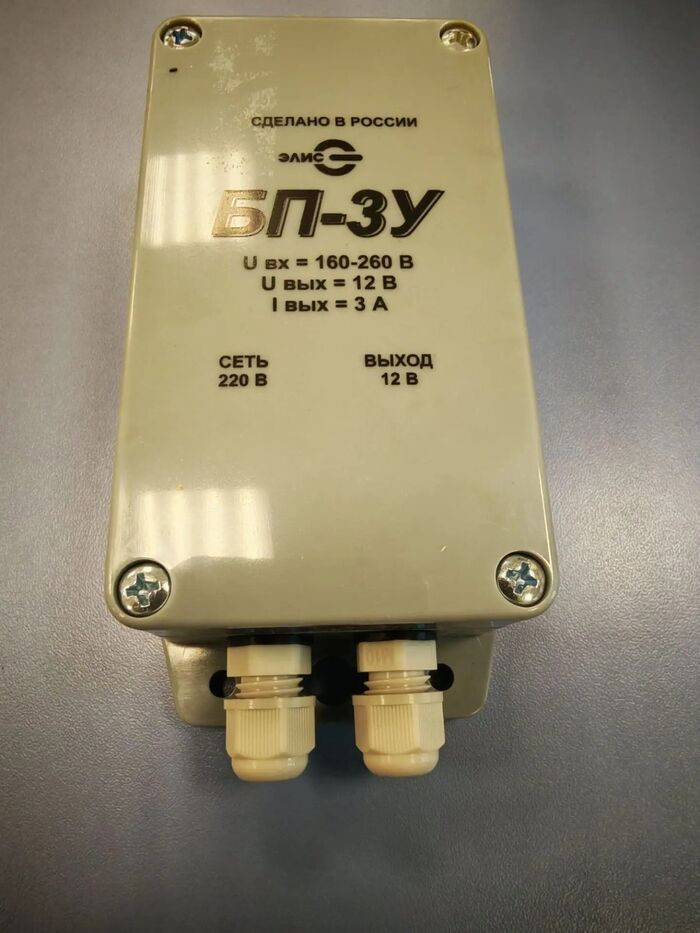

Относительно недорогой и очень неплохой уличный блок питания.
Камера DH-IPC-HFW2249SP-S-IL-0280B потребляет 0,3А, так что берите блок питания на 1А, не ошибётесь. У китайских бп(других нет) амперы бывают китайские…
В этом случае нужно кидать отдельный провод(желательно медный) до камеры либо припаиваться к свободным жилам UTP. Оба способа суть извращение. Изящный выход в пункте Б.
Внимание: блок питания должен выдавать не меньше, чем потребляют суммарно все камеры! А лучше больше, процентов на 30%
б)Переходник РоЕ на один канал. То бишь по одному и тому же кабелю будет сниматься видеосигнал и подаваться питание. Да, так можно, о технологии РоЕ читайте в интернете.

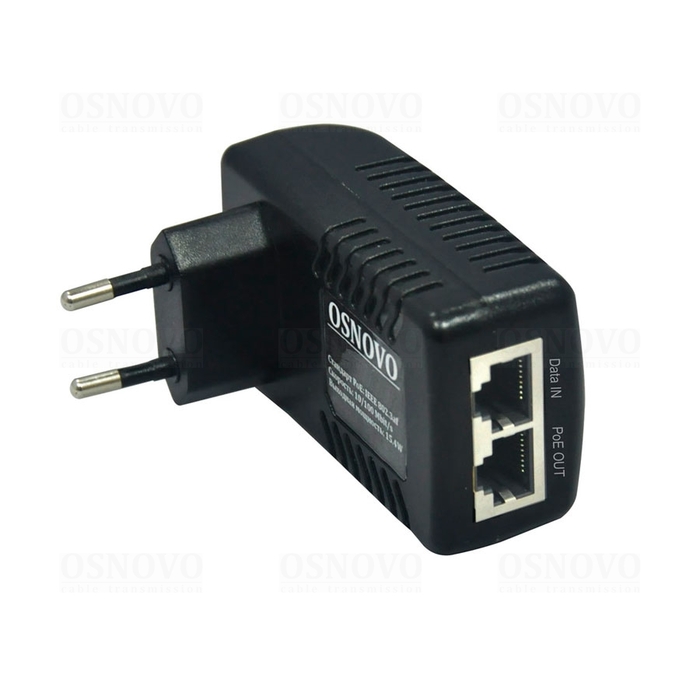

Фото с сайта OSNOVO.
Чтобы закрепить разъёмы RJ-45 на UTP-кабеле вам понадобится обжимка(кримпер). Приличная справа, говённая слева:

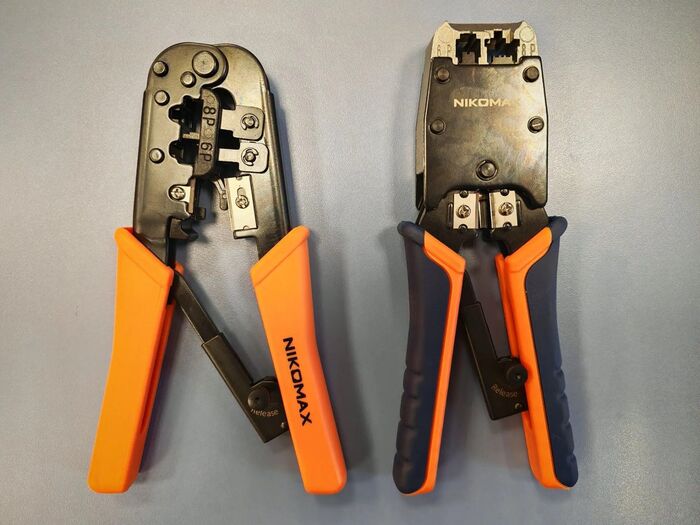

Обжимки фирмы Никомакс.
У неприличных при обжиме имеется брак. Не советую.
Экстрим-способ: в скорбные времена искусники загоняли ножи RJ-45 отвёрткой. Не спрашивайте-не знаю, не пробовал!

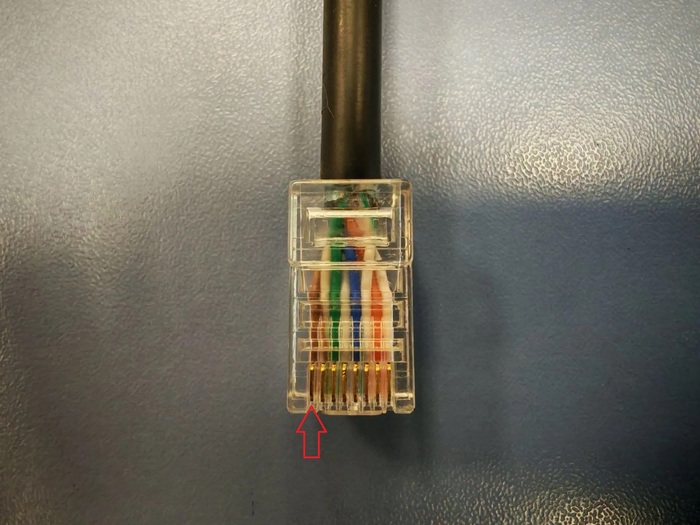

Стрелкой выделил нож. Да, обжато паршиво, но для примера пойдёт.
Способ второй, дешманчик.

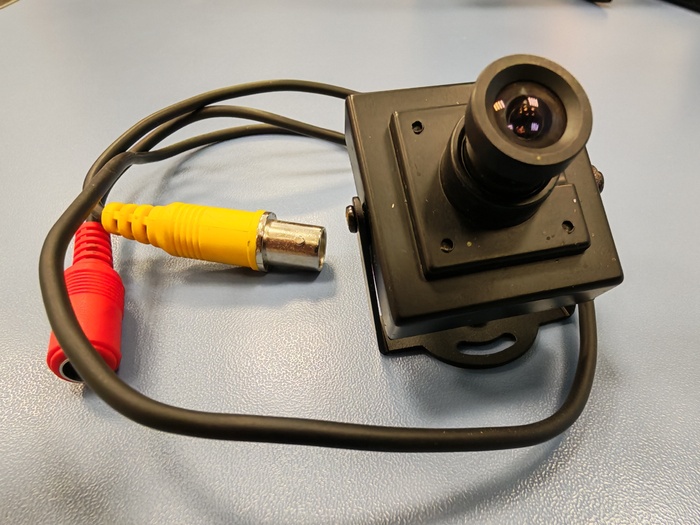

Если с деньгами туговато, а враг наступает с нескольких направлений, нам поможет старое доброе аналоговое видеонаблюдение. У Дахуа это называется HDCVI(аш-ди-си-ви-ай) . Работает через коаксиальный кабель. Мы используем медный, завода Паритет:
Слева разъём BNC для видеосигнала, посередине кабель, справа разъём питания камеры.
Отдельные жилы для питания, чтобы лишний кабель не бросать. Почему Паритет? Паритет-ништяк! Слева разъём BNC для подключения к камере и регистратору, через разъём справа подводится питание к камере.
Можно и кабель UTP использовать, но понадобятся балуны. Что это и с чем едят? Обычному человеку оно не нужно, а необычные и так знают.

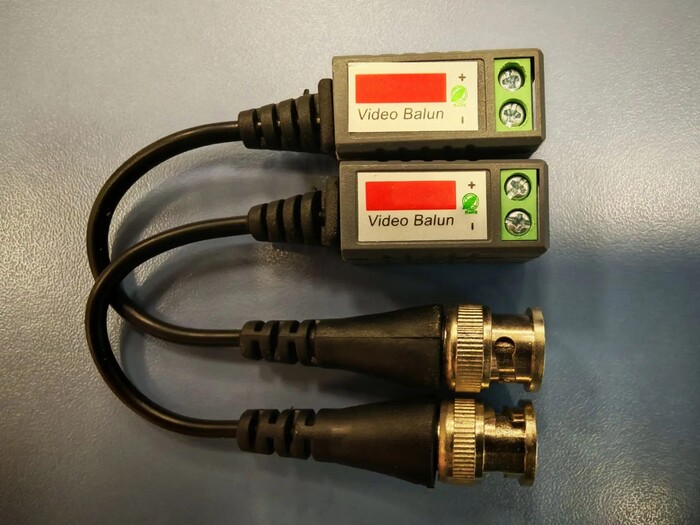

Те самые балуны.
Нам понадобятся регистратор, камеры, накопитель и блок питания, который выдаёт 12В. Например Рапан:

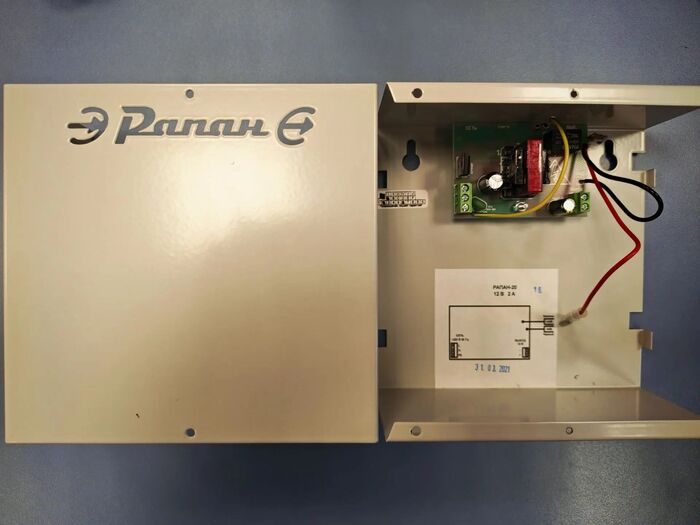

Блок питания на два ампера.

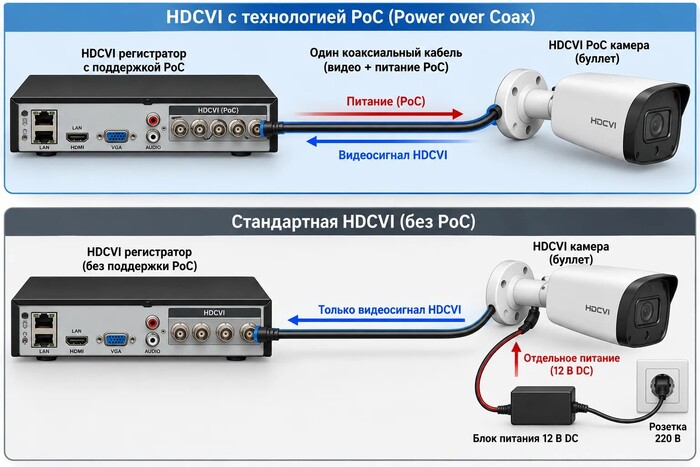

Насчёт блока питания-можно обойтись без него. У Дахуа есть технология питания камер через коаксиал, называется РоС(Power of Coax). То бишь камеры питаются от регистратора, аналог РоЕ. Нюанс: нужен специальный регер и специальные камеры.

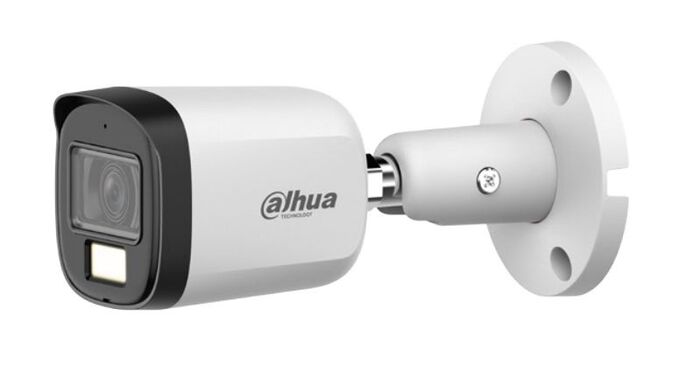

К нему уличные камеры DH-HAC-B2A21P-U-IL-0280B в исполнении буллет(цилиндр):
Камера 2мп, выдаёт 1920*1080, два типа подсветки-ИК и белый свет. Недорого и в общем неплохо. Чего нет у HDCVI камер? Иишных финтифлюшек, улучшающих качество картинки. Важно ли это? Для небольшого частного дома-нет. Но если одновременно с обзаведения имуществом появились неприятели или соседи упыри… Тогда возвращаемся к IP-камерам.
Способ третий, средний класс.
Берём IP-регистратор DHI-NVR4108-8P-4KS3 на 8 каналов. Почему 8? По опыту, если хотят 4 камеры, то скоро понадобятся и пятая, и шестая. Можно взять регистратор с РоЕ:

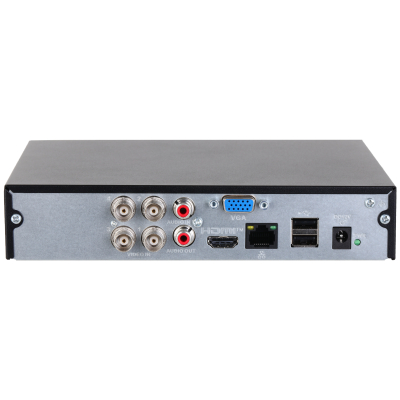

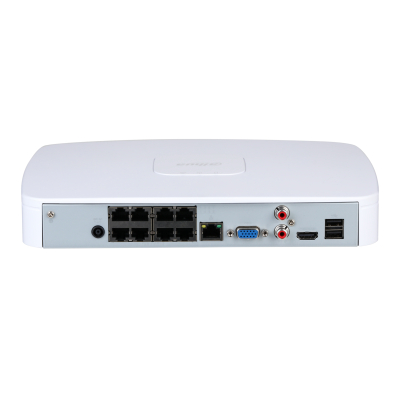

Задняя панель регистратора. Фото с сайта Дахуа.
Плюсы: занимает меньше места, камеры получают питание сразу от регистратора, обходится дешевле, чем регистратор+коммутатор с РоЕ.
Минусы: если выбьет грозой или скачком напряжения, выйдет дороже, чем регистратор без РоЕ:
Задняя панель регистратора DHI-NVR4108-4KS3 без РоЕ:

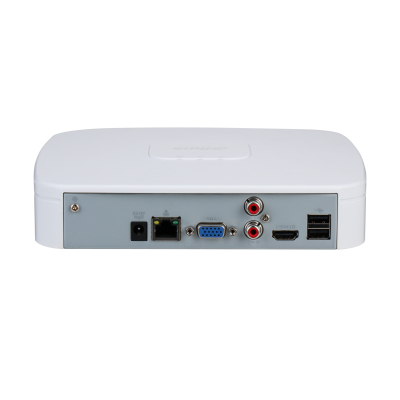

Фото с сайта Дахуа.
Если берём регистратор без РоЕ, будет нужен коммутатор с РоЕ. Промышленный, с грозозащитой:

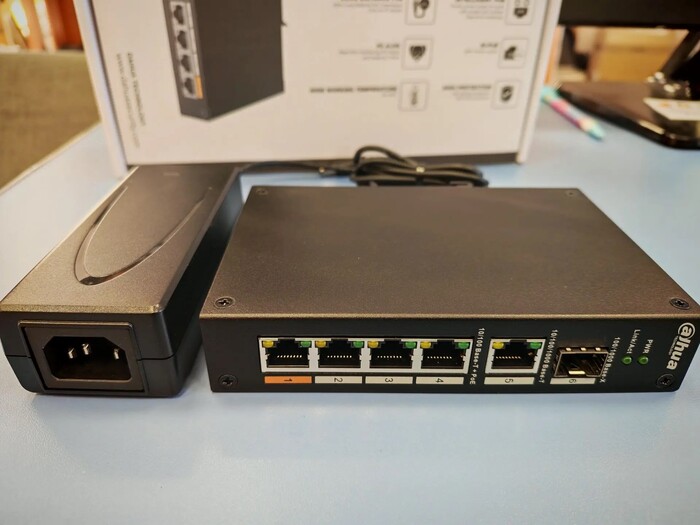

Можно крепить на DIN-рейку. Работают годами в железных шкафах без обогрева и вентиляции на уличных столбах.
Либо обычный коммутатор с РоЕ:

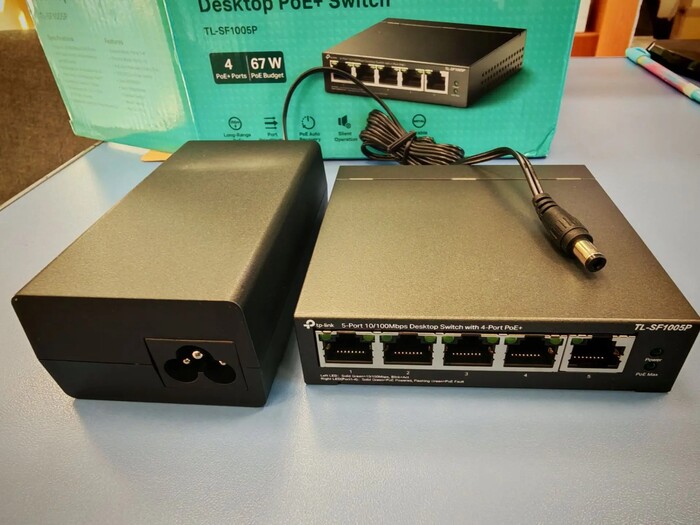

Коммутатор TP-Link. Для тёплых помещений.

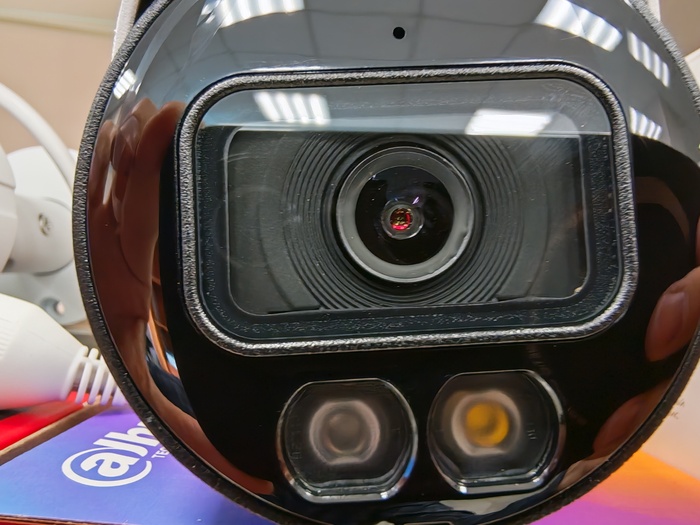

Камеру годится из способа №1, DH-IPC-HFW2249SP-S-IL-0280B. Напомню, у неё два вида подсветки, ИК и белый свет. Может работать в режиме активного сдерживания. Пример: работает в ИК-режиме, картинка чёрно-белая. В объектив попадает человек, камера включает белый светодиод, видео становится цветным. Если нарушитель не пропил и не проколол мозги, поймёт, что его снимают и отвалит.
Способ четвёртый, безграничный.
Что берут люди, живущие в очень больших домах? Да всё, что угодно, вплоть до PTZ-камер (вращающаяся с оптическим увеличением-зумом, если на молодёжном). Не буду впадать в крайности и дам три самых частых варианта. Общее правило-у всех камер матрицы от 4мп.
Хорошая картинка о влиянии размера матрицы на изображение:
а) Dahua DH-IPC-HFW2449TLP-S-LED-0280B-PRO. Большая матрица 1\1,8, видеопоток обрабатывает чип с ИИ.
Особенность-подсветка только белым светом, ИК-подсветки нет.
б) Uniview IPC2314LE-ADF28KM-WP. Всё как у предыдущей-матрица 1\1,8, чип с ИИ, подсветка только белым светом.

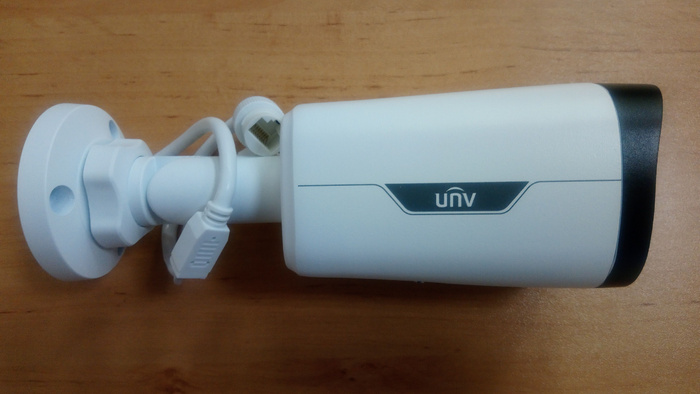

Вид сбоку.

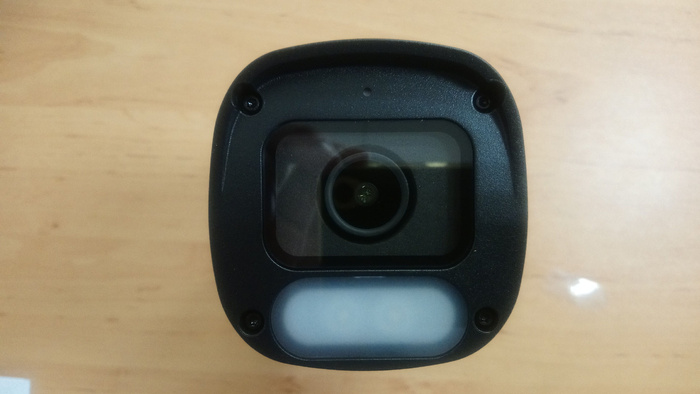

Вид спереди.

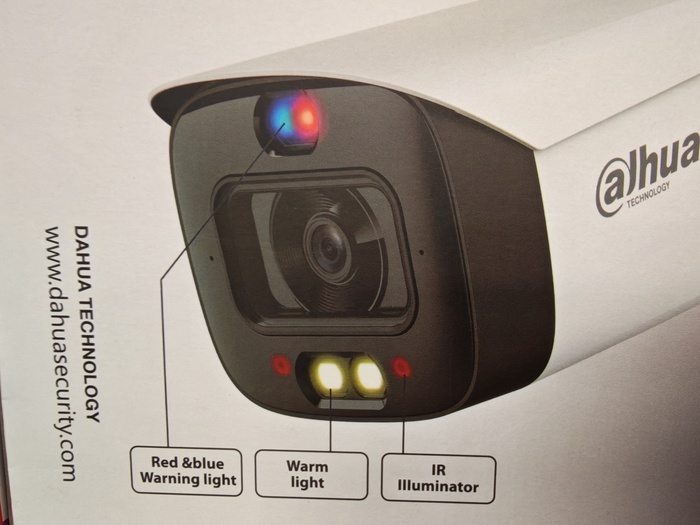

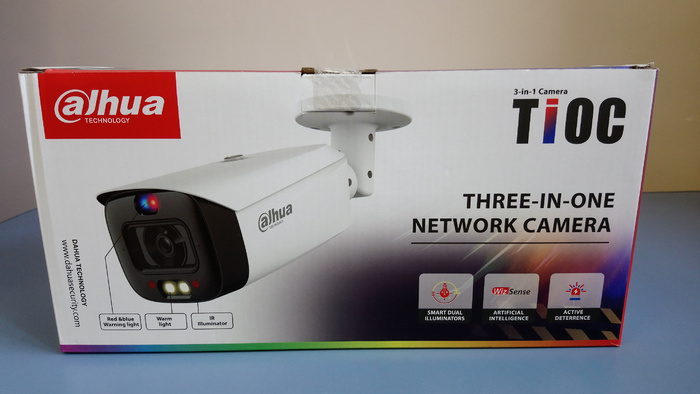

в) Dahua DH-IPC-HFW3449T1P-AS-PV-0280B-S4. А вот это по-настоящему активное сдерживание. В камеру встроены синие и красные светодиоды и динамик. При вторжении нарушителя мигает светодиодами и орёт матюгальником. Подсветка двух типов-ИК и белый свет.
Цветные светодиоды над объективом. В выключенном состоянии не видны.
Под решёткой прячется динамик.
На этом ценовом уровне в домах появляются видеосерверы, например на Макроскопе.
Чем видеосервер лучше регистратора:
вмещает больше жёстких дисков
ремонтопригоден, поскольку видеосервер это обычный комп на обычном железе
можно докупать дополнительные лицензии
Чем хуже:
на начальном этапе обходится дороже
По размещению… Если комплект состоит из регистратора, коммутатора и 4-8 камер в половине случаев оставляют всё на столе, для другой берём настенный шкафчик IEK и прикручиваем всё к монтажной пластине-дешёво, практично, эстетично и под замком. Для видеосерверов уже ставим стойку либо закрывающийся шкаф.
Да, совсем забыл-крепление камеры к стене. Три распространённых способа:

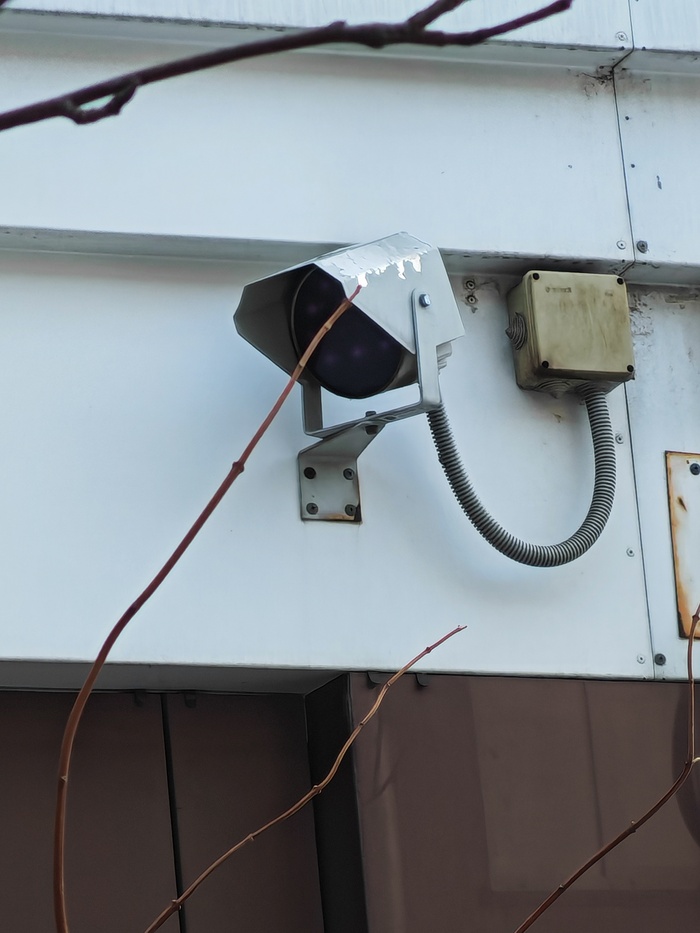

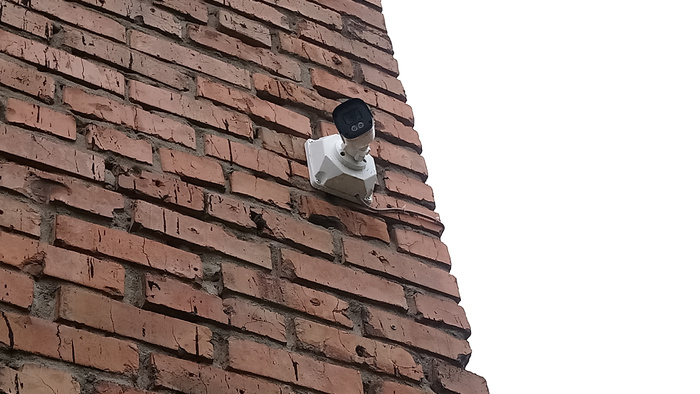

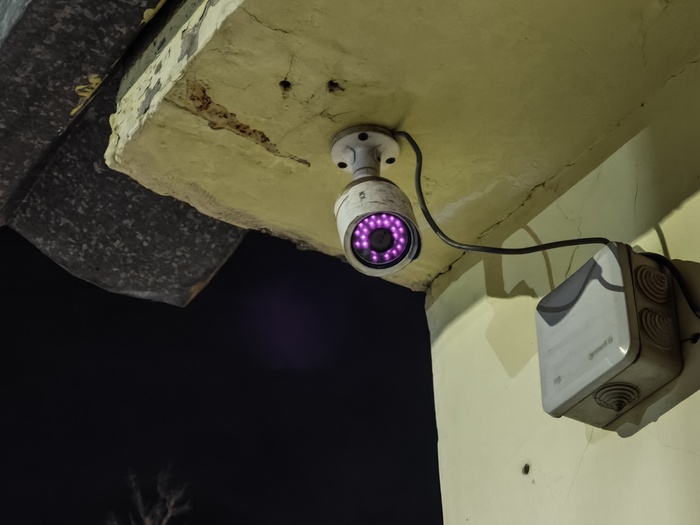

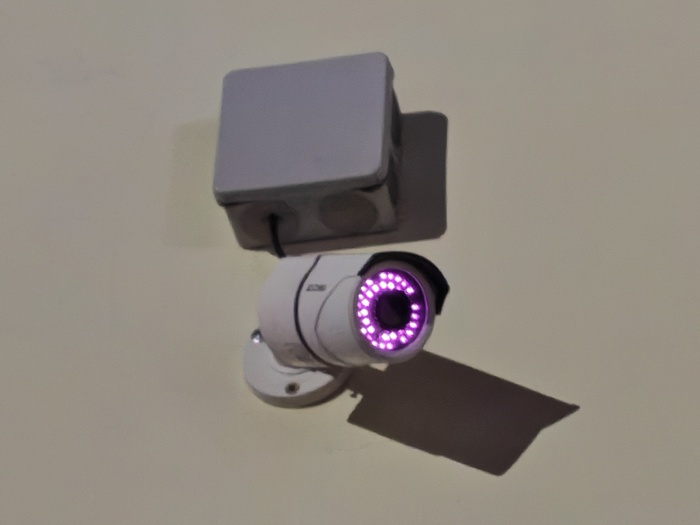

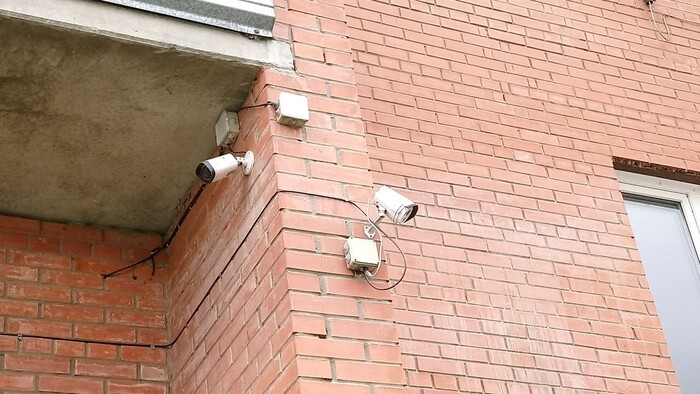

А)камера крепится к стене, разъёмы прячутся в распредкоробку.

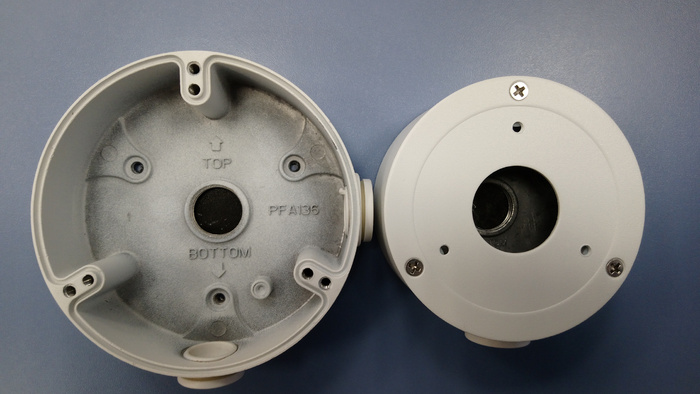

Б) камеру садят на универсальную коробку из пластика.
В) применяют фирменные коробки из алюминия от производителя камеры. Дорогие модели камер иногда сразу идут с коробкой.
Чаще используется способ Б . Способ В обычно используют для заводов или объектов со сложными погодными условиями.
В общих чертах всё! Есть куча частностей, о которых не написал, но они и ни к чему.
Иногда у производителей камер видеонаблюдения получаются интересные продукты по вменяемой цене. Сегодня расскажу о камере IPC-HFW2449TLP-S-PRO от Dahua(Дахуа). Почему она ? Хорошая начинка-ИИ, большая матрица и всё за 10-11 т.р.

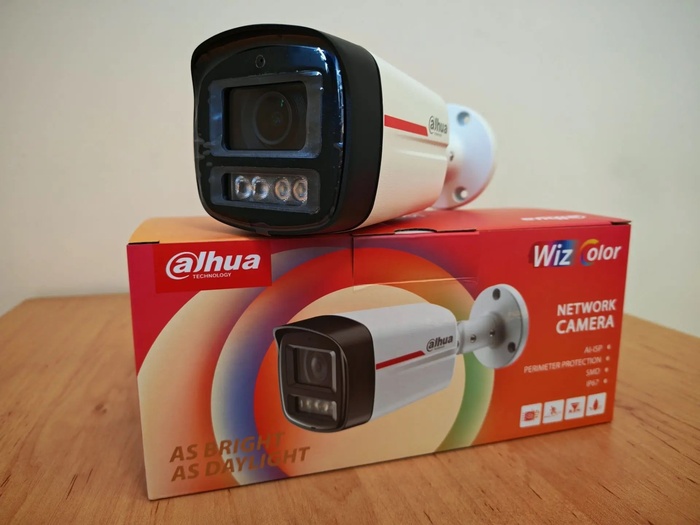

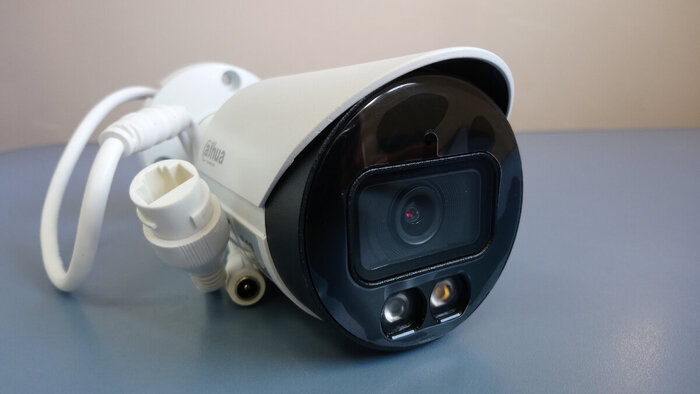

Камера.
Камеры работают так: свет, отражённый от наблюдаемых объектов, через объектив попадает на матрицу. Преобразовывается в цифровой сигнал, процессором сжимается для удобства передачи и отправлялся на регистратор(сервер). Потом появился ИИ. И сразу пригодился...
Чип ИИ не только улучшает картинку в сложных условиях, но и выполняет кой-какие вычисления, разгружая регистратор. Например вылавливает людей и автомобили, отметая животных. Итог: если аналитику делает камера, мощный регистратор не нужен. Экономия!
О том, как ИИ улучшает ночное видео смотрите в обзоре камеры Uniview(Юнивью)-ссылка. Здесь мы зверствовали- отключили подсветку и картинку вытягивала сама камера.
Чем хороша большая матрица? У неё крупный пиксель-улавливает больше частиц света. Полезно для ночной съёмки, улучшает контраст и полутона. Чтобы понять разницу, сравним размер 1\1,8 с очень распространённой матрицей 1\2,7:

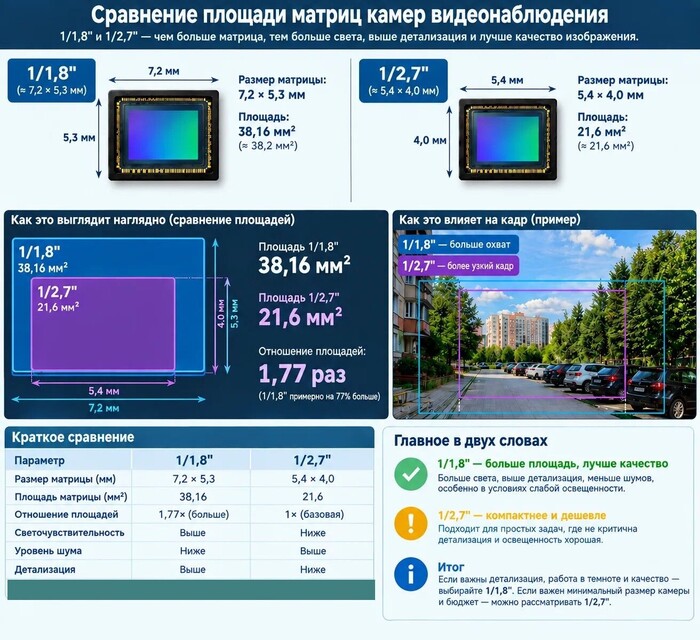

Сравнение размеров матриц.
Как видите, разница есть.
Продукты с чипами ИИ Dahua объединила в семейство WizSense- описание технологийпо ссылке.
Основные характеристики IPC-HFW2449TLP-S-PRO:
● 4 Мп, КМОП-матрица 1/1.8"
● Разрешение 2560×1440 при 25 к/с
● светодиодная подсветка теплого спектра, дальность 50 м
● видеоаналитика: контроль зоны, детектор пересечения линии (обе функции поддерживают классификацию на людей и транспорт и их точное обнаружение)
Внимание! У IPC-HFW2449TLP-S-PRO нет ИК-подсветки! Только белый свет. Если нужна ИК или ИК+белый свет смотрите IPC2314LE-ADF28KM-WP от Uniview.
Внешний вид и комплектация:
Камера невелика.

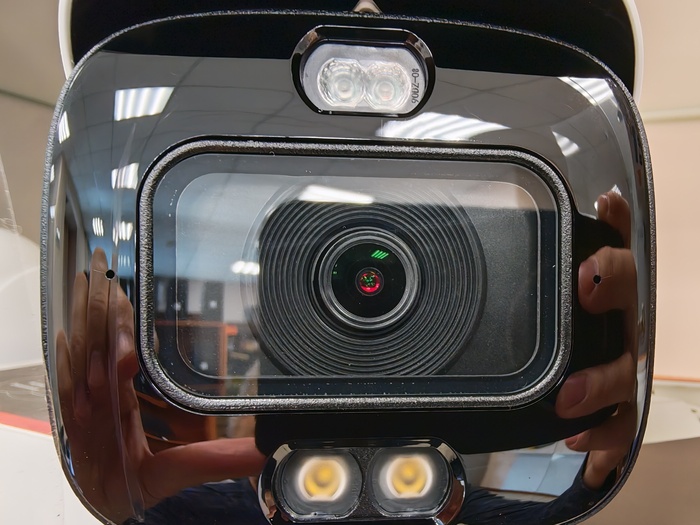

Отверстие над объективом-микрофон. Под объективом подсветка.

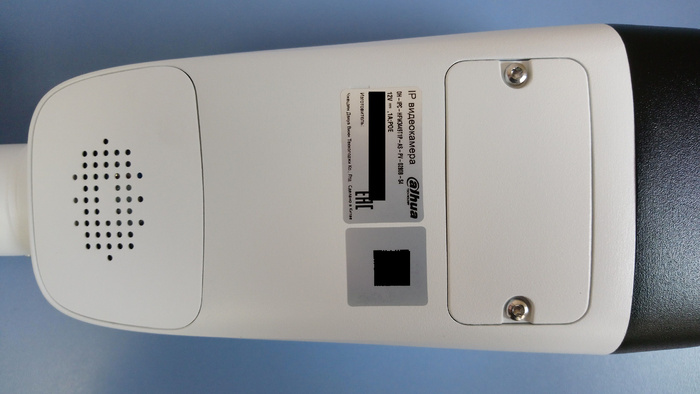

Под лючком камера для карты памяти и кнопка перезагрузки.
Питание можно подвезти через РоЕ и 12В
Комплект поставки. Для монтажа всё есть.
Сравним ночное видео старой камеры Dahua c FullColor с IPC-HFW2449TLP-S-PRO.
FullColor:
IPC-HFW2449TLP-S-PRO:
Ночная картинка явно лучше.
Кто покупает такие камеры? Да много кто, от владельцев частных домов до предприятий. Один из наших клиентов на основном производстве постепенно заменяет камеры FullColor на IPC-HFW2449TLP-S-PRO. Старые камеры уезжают на второстепенные филиалы.
Итог: инженеры Дахуа создали удачную камеру по доступной цене.
