Итак, в первой части я рассказал о китайском радиоприемнике и путях его ремонта, для пожилого, мне не родного человека. Но должен добавить, я это делаю бесплатно, и следовательно мне нужно идти не очень затратным путём, надеюсь вы меня понимаете)) Поэтому, решить проблему ремонта, покупкой нового блока питания нужного напряжения и мощности, в этом случае не вариант. Как впрочем и заказать и ждать посылки нового трансформатора с Китая.

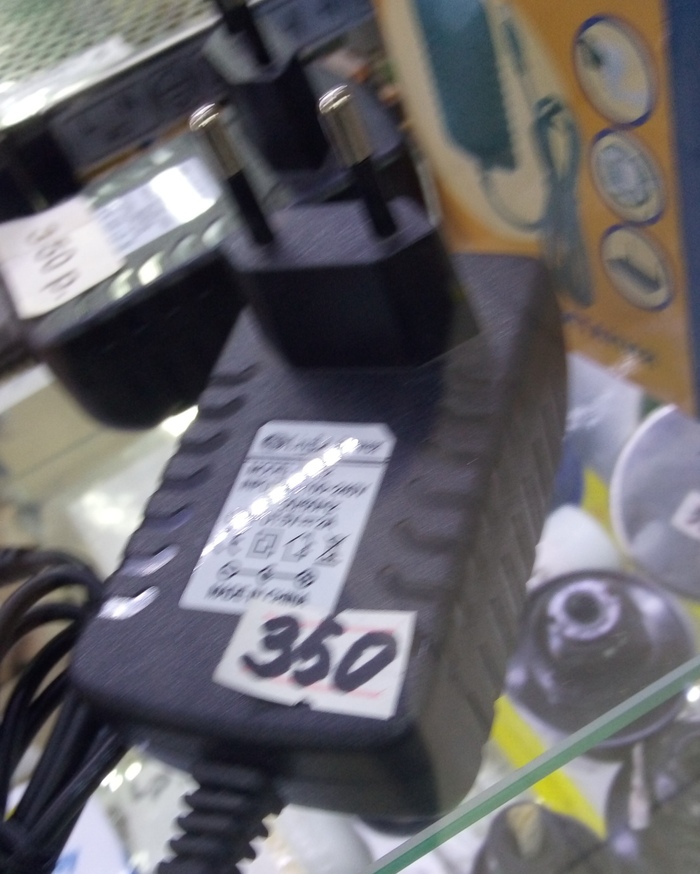

типичный представитель внешнего блока питания и его цена
Но если ремонтируете для себя или владелец согласен на траты, то очень удобный вариант. К тому же, если не заморачиваться, то можно отрезать от блока штеккер и запаять вывода прям на плату приемника, и всё - пользуйтесь на здоровье. Переделка же радио на питание от аккумулятора и встройкой платы для его зарядки, в моём случае ещё затратнее, но если ремонт для себя, то это ещё более лучший вариант. Я же решил использовать для питания зарядник для мобильного телефона, который у меня остался от старого кнопочного. Проблема меня настигла там, где я не ожидал. А именно, я впервые при разборке и ремонте такой марки радио увидел другую применённую микросхему. То есть, их было две, вместо привычной одной большой.
Типичная схема радио KIPO 408
То есть вместо одной микрухи, которая отвечает и за радиотракт и за усиление звука для динамика, стояли две, одна 16 - выводная на радиотракт, и 8-выводная за УНЧ. И главное, если у первого варианта, питание лежит в широких пределах, от 3 вольт и до 7,5 вольт. То второй вариант просит 3 вольта и "угрожает" сгореть если напряжение превысит 4 вольта. А зарядники выдают обычно 5,2 - 5,5 вольт, поэтому прямая подача на плату чревата... Тут надо ещё прямо сказать что использование зарядников для питания радио, это компромисс. Вообще-то, они для этого не предназначены, это раз, во вторых они импульсники(без трансформаторной схемы) и могут давать помехи. Плюсом идёт то, что пристраиваем то, что лежит без дела)) Вообщем, придётся "убирать" лишние и опасные 2,5 вольт и сделаем мы это не резистором, как первое что приходит всем в голову, да? А цепочкой последовательно соединённых диодов. Не вдаваясь в теорию, скажу, что каждый диод может "забрать от 0,3 до 0,7 вольт(от величины тока).

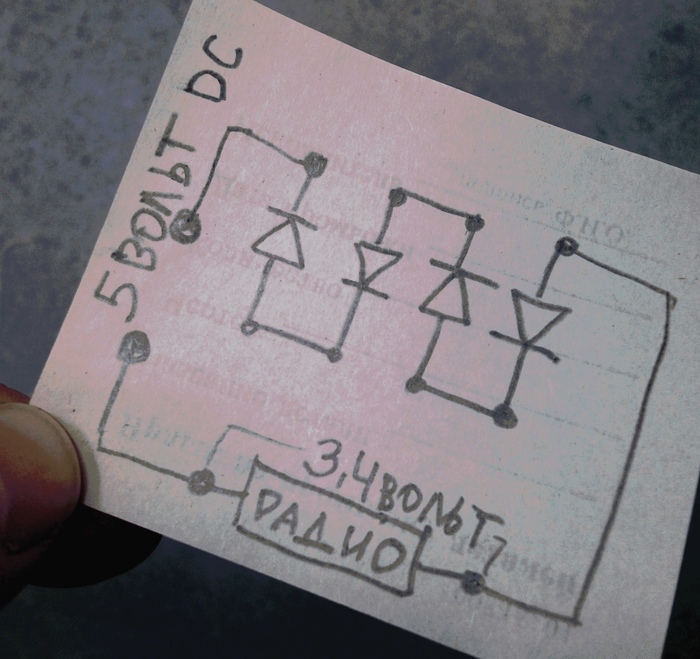

Сам принцип действий, чтоб максимально доходчиво))
Для этого используют выпрямительные кремниевые диоды. Количество можно подобрать опытным путём

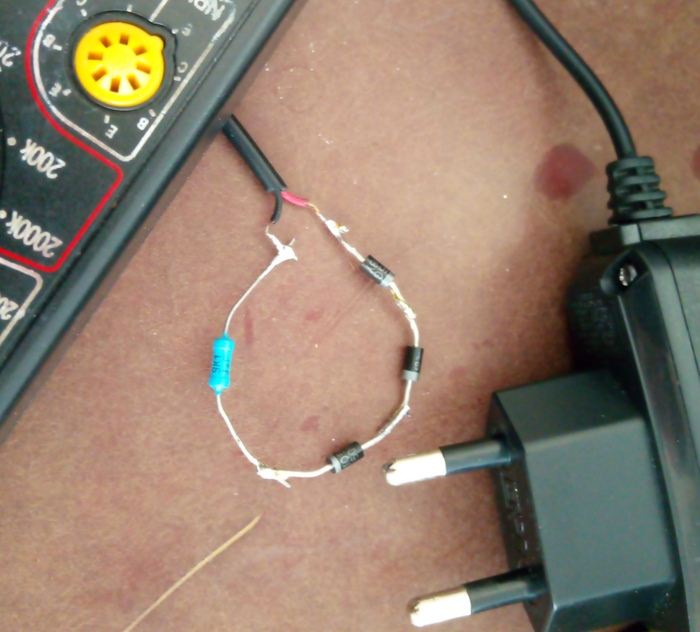

Резистор как нагрузка. Определяем сколько диодов надо, чтобы получить нужное напряжение.
Когда всё было спаяно и собрано и заработало, то замеры показали, что при питании 2,8 вольт, ток около 30 ма. Однако радио на максимальной громкости орало невозможно громко)) Впаял в ручку простой ограничитель поворота громкости, закрепив клеем. Да, согласен, колхоз)), но эффективный.

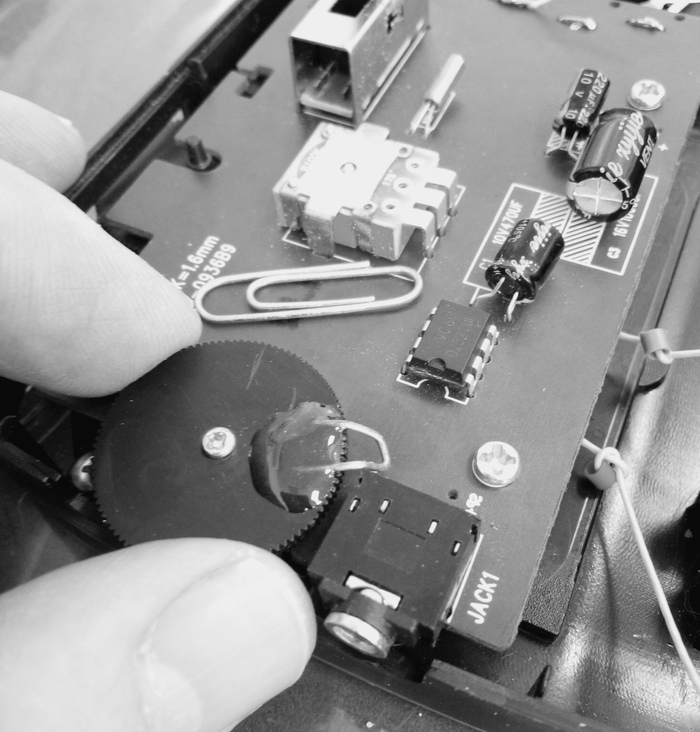

Из обычной скрепки, ограничитель поворота. И да, так можно было))
После всего, собрал, погонял часов пять. Всё нормально, не фонит, приём хороший, звук достаточно чистый и громкий. Правда когда отдавал, убедительно просил, что бы бабушка не забывала вынуть блок из розетки.

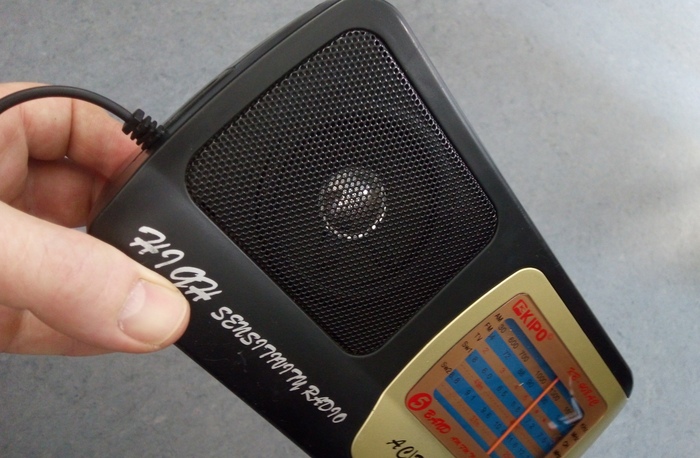

Отремонтированое радио, слева виден шнур от зарядника.
Обратилась ко мне коллега с вопросом - какой стоит купить радиоприемник для сельской местности, что бы был надежный и хорошо ловил станции. Распросив её о причине покупки, (ведь сейчас в смартфонах есть функция "радио FM"), узнал, что радио нужно для бабушки, так как прежний сломался. Порыскав по инету выяснил, что хороший радиоприемник стоит приличных денег (типа фирмы TESCUN), к тому же для бабушки надо бы классическое радио с управлением крутящимися ручками, без всяких цифровых настроек, дисплеев, кнопок и т. д. Вообщем, предложил ей привезти из деревни неработающий, может удасться отремонтировать...
И так, в моих руках оказался одна из самых распространенных моделей китайских радио. Они продаются везде, от радиорынков до привокзальных киосков и стоят 1000-1400 рублей. Приемник может работать как от сети 220вольт, так и от 2 больших батареек по 1,5 вольт. Очень надеялся, что при вскрытии обнаружу какой-то болтающийся провод, которым припаяв на место удасться оживить аппарат. Но нет, увы...
видно почерневшую изоляцию обмотки
Вскрытие показало, что сгорела первичная(сетевая) обмотка трансформатора. Тут надо добавить, что китайцы не заморачиваются на кнопке "Сеть", и поэтому, если отключить радио колесиком громкости поворотом до щелчка, но не вынуть шнур из розетки, то транс остается под напряжением, что нехорошо. Перемотать вручную сетевую обмотку очень сложно, увы. Но хорошая новость была в том, что радиочасть приемника не пострадала и дав питание от 2 батареек ААА, радио поймало станции. Однако, такой вариант для бабушки не подходит, так как отсек в радио для батареек размера D20, а на них бабушка может разориться, ибо цены на них, ого-ого!
хорошие батареи, которых хватит условно на год, стоят 450 рублей, и это за 1 штуку! Экземпляры похуже около 200 рублей за штуку.
Остаются варианты :1)замена трансформатора или 2) дать напряжение от внешнего блока питания.
Да, вот так получилось...У дамы сломался замок на шкафчике. И надо же - во время перерыва! Помочь некому, все обедают, а у неё талон на приём к специалисту. Не пойдёшь же в белом халате и шлепанцах по весеннему городу, да и документы и талон внутри шкафчика. Короче, когда меня позвали даме помочь,после перерыва, она выглядела очень и очень растроенной...
Вот примерно такой же. Типичный "китаец".
Замок категорически не хотел открываться, и пришлось идти за ножовкой по металлу... Дама спросила, смогу ли я его починить, или надо тратить деньги на новый. Боясь её расстроить ещё больше, я ответил, что попробую))
Вообщем, разобрал я замок на все части,что бы наглядно продемонстрировать причину отказа.
Собственно всё просто :
1) Дужка с пружинкой.Дужка как видите распиленная.
2)Запирающая личинка, с пружинкой
3)Штифтики(секрет замка) с пружинками
4)Цилиндр с прорезью под ключ. Стрелка указывает на поломанную часть цилиндра. Этот выступ должен отодвигать личинку(2) и освобождать дужку(1)
Внизу сам корпус замка.
Вообщем и целом, всё сделано на "3"- чку. Кроме материала цилиндра. Очень хрупкая субстанция)) Спекли из металлического порошка похоже...
Не поленился, продемонстрировал всё это даме, и посоветовал купить замок российского производства, пусть и дороже. Оказалось, что наши замки стоят, в среднем, в 3 раза дороже!
