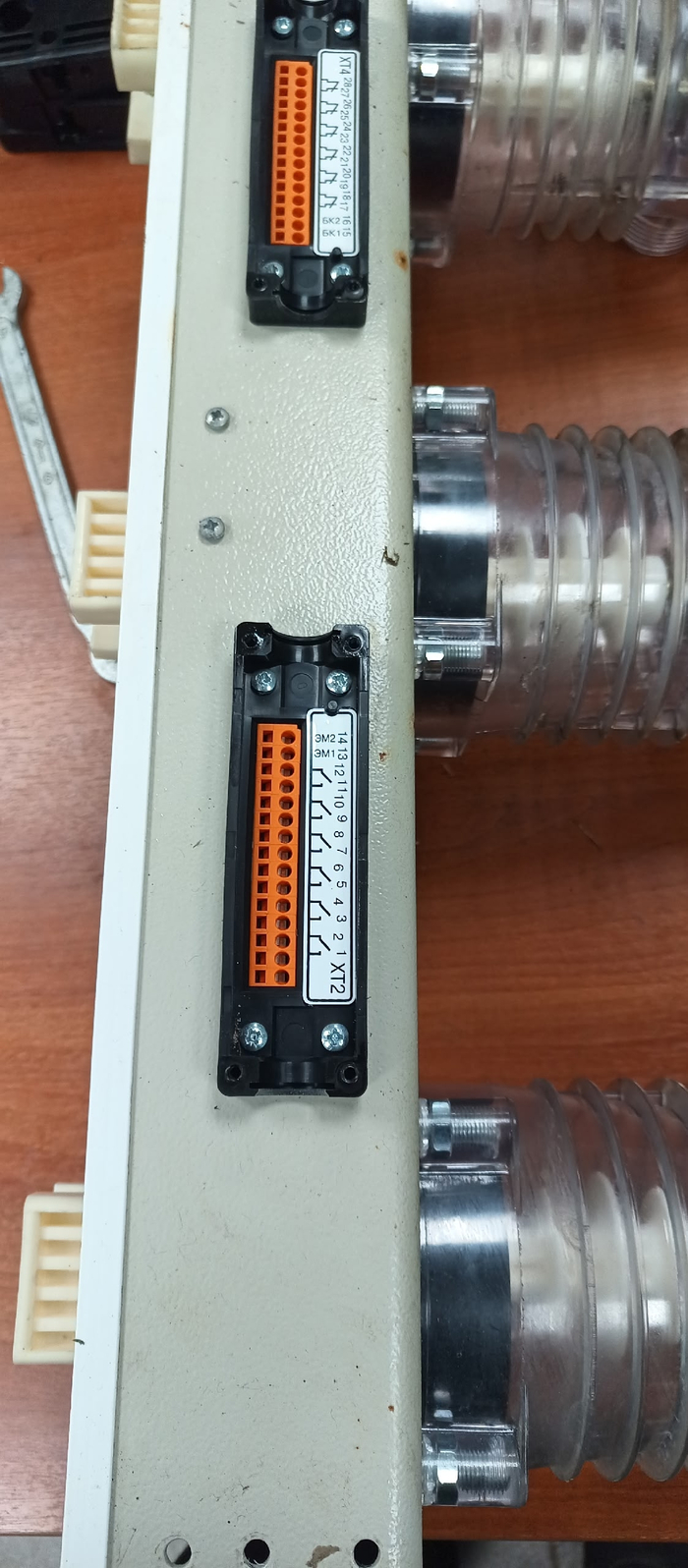

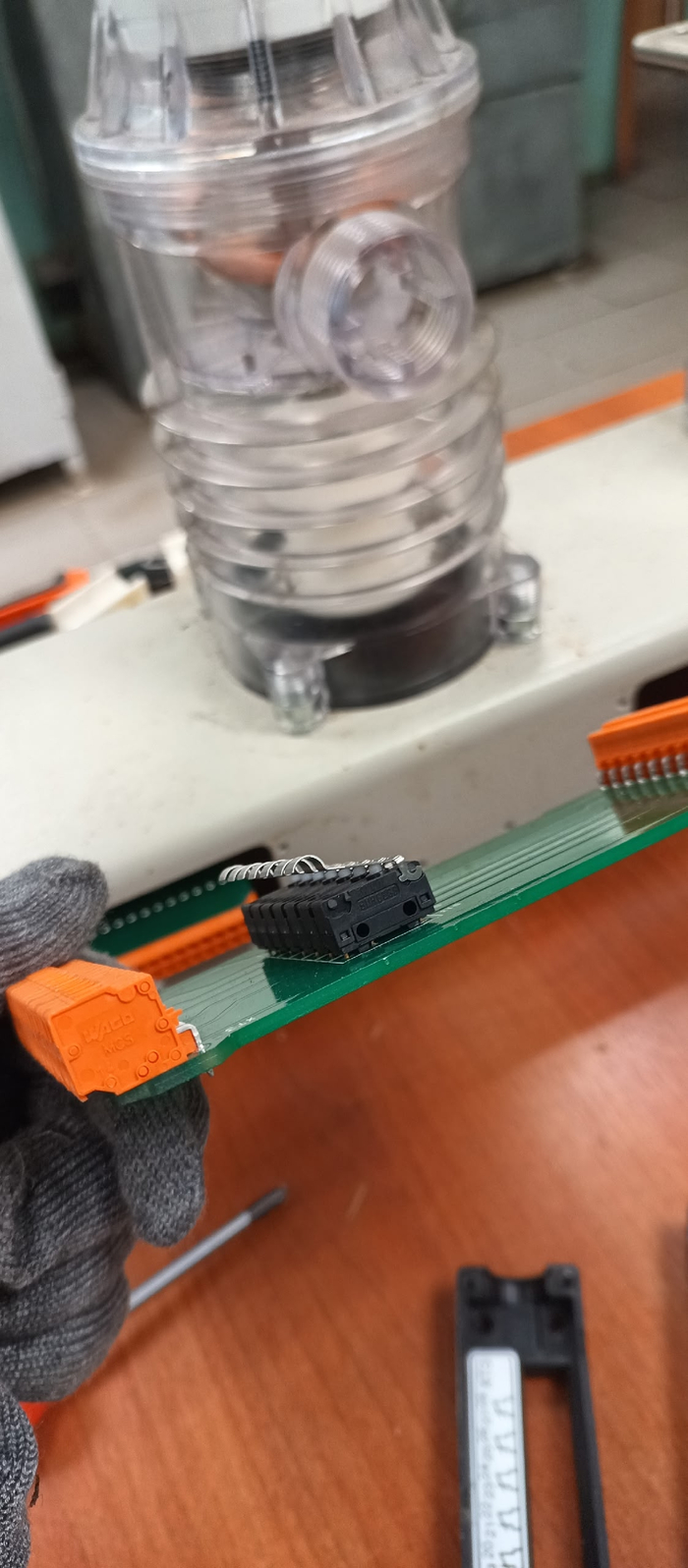

Колодки для подключения проводов управления выключателем.

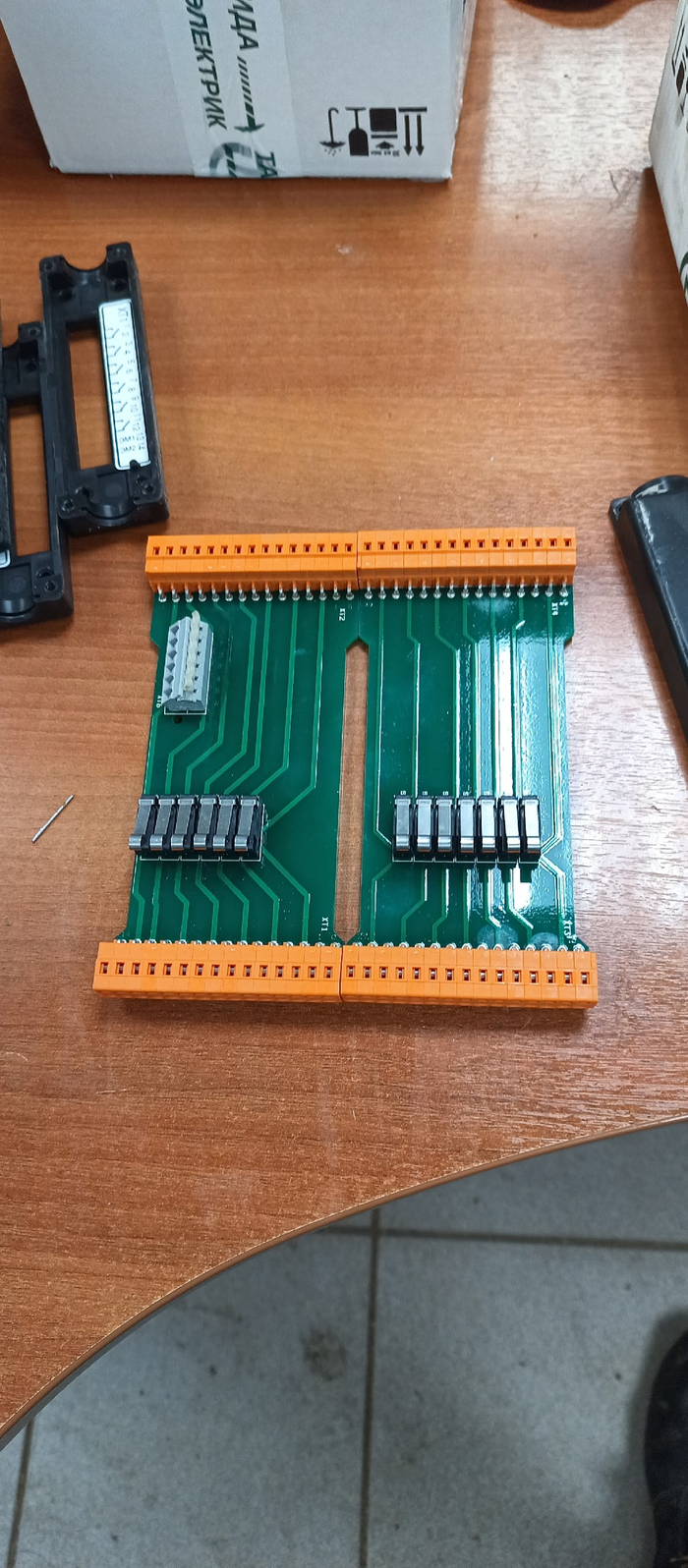

Под нижней крышкой находится поворотный вал, который поворачивают электромагниты, платы с концевыми микропереключателями.
Собственно сами переключатели.

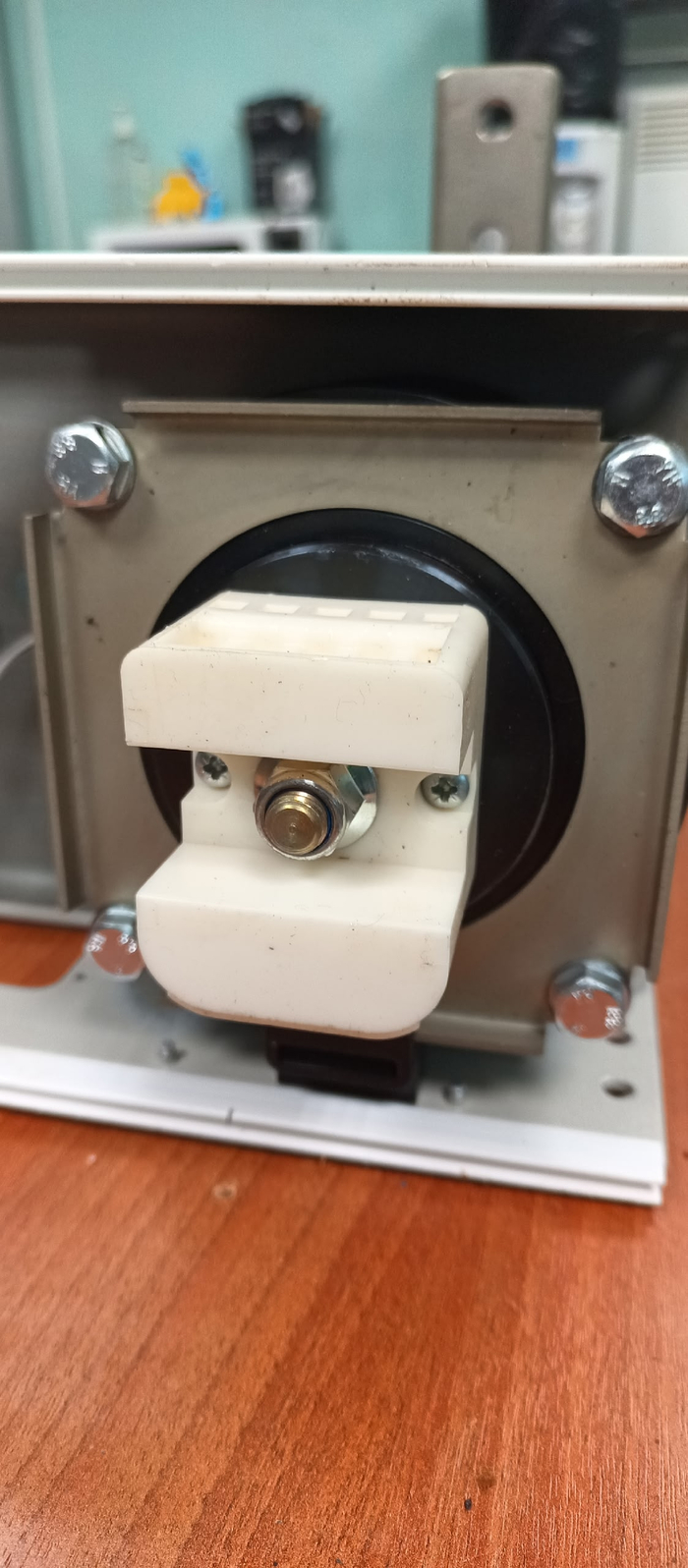

Что бы снять электромагнит, необходимо открутить нижнюю регулировочную гайку, с помощью неё регулируется одинаковый ход штока с контактом, что бы бы включение всех полюсов было в один момент времени. Так же откручиваем 4 болта прижимной пластины.

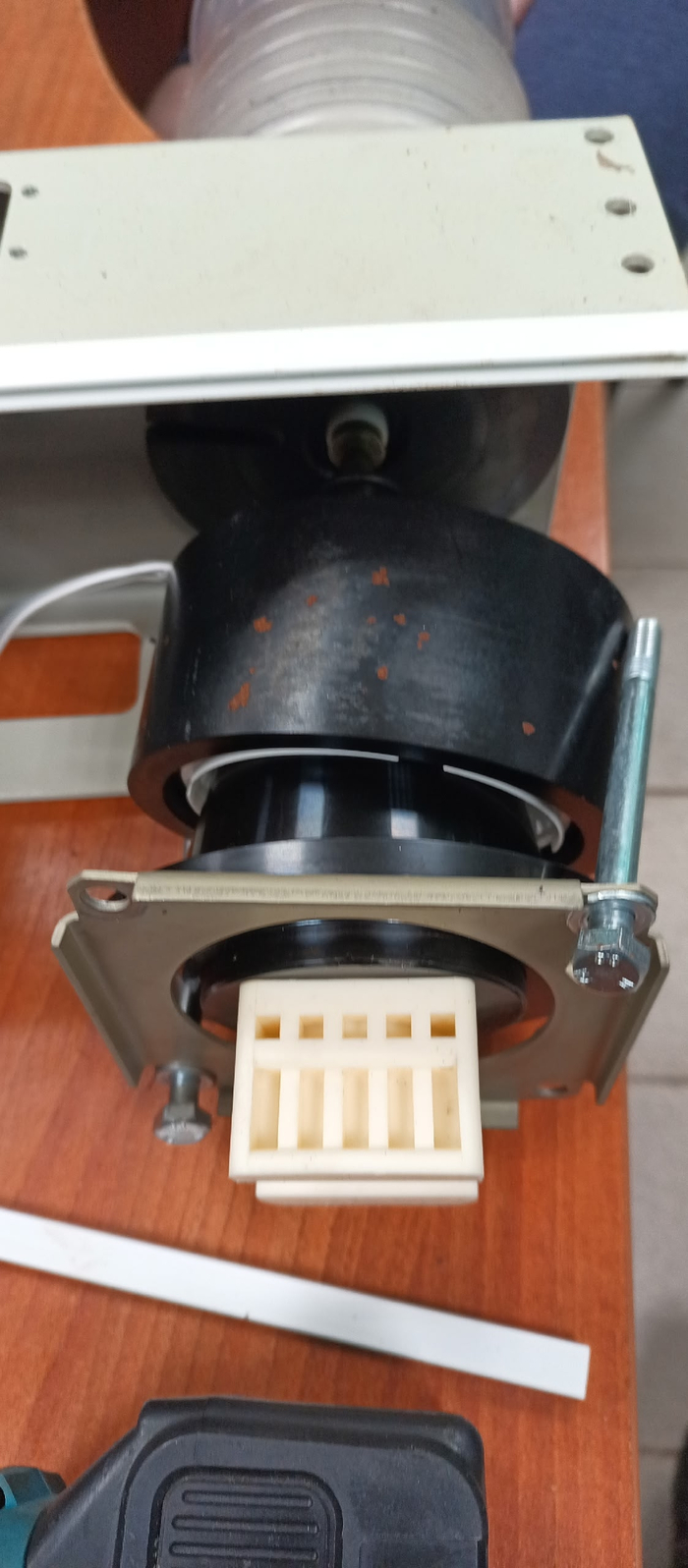

Процесс разборки напоминает разборку стойки амортизатора автомобиля, но тут пружина слабее, поэтому сильно не ударит.

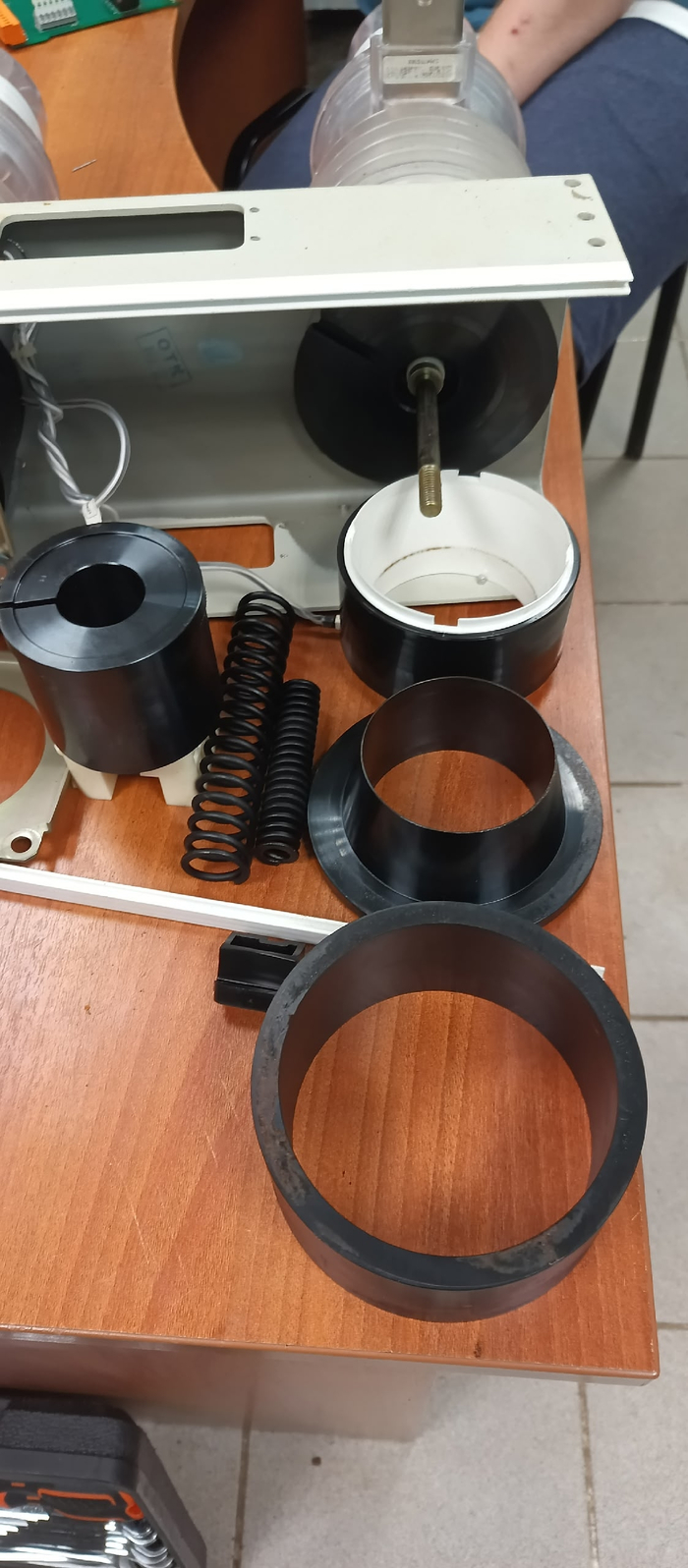

Вот и весь электромагнит. Соленоид, корпус, прижимное кольцо и якорь с пружинами, пружины вставляется одна в другую.
Электромагнит является одновременно включающим, отключающим и магнитной защёлкой. Вкл. одна полярность, откл другая+пружины для ускорения расцепления контактов.
Магнитная защёлка работает за счёт остаточной индукции после снятия питания с катушки и предназначена для удержания выключателя во включенном положении.

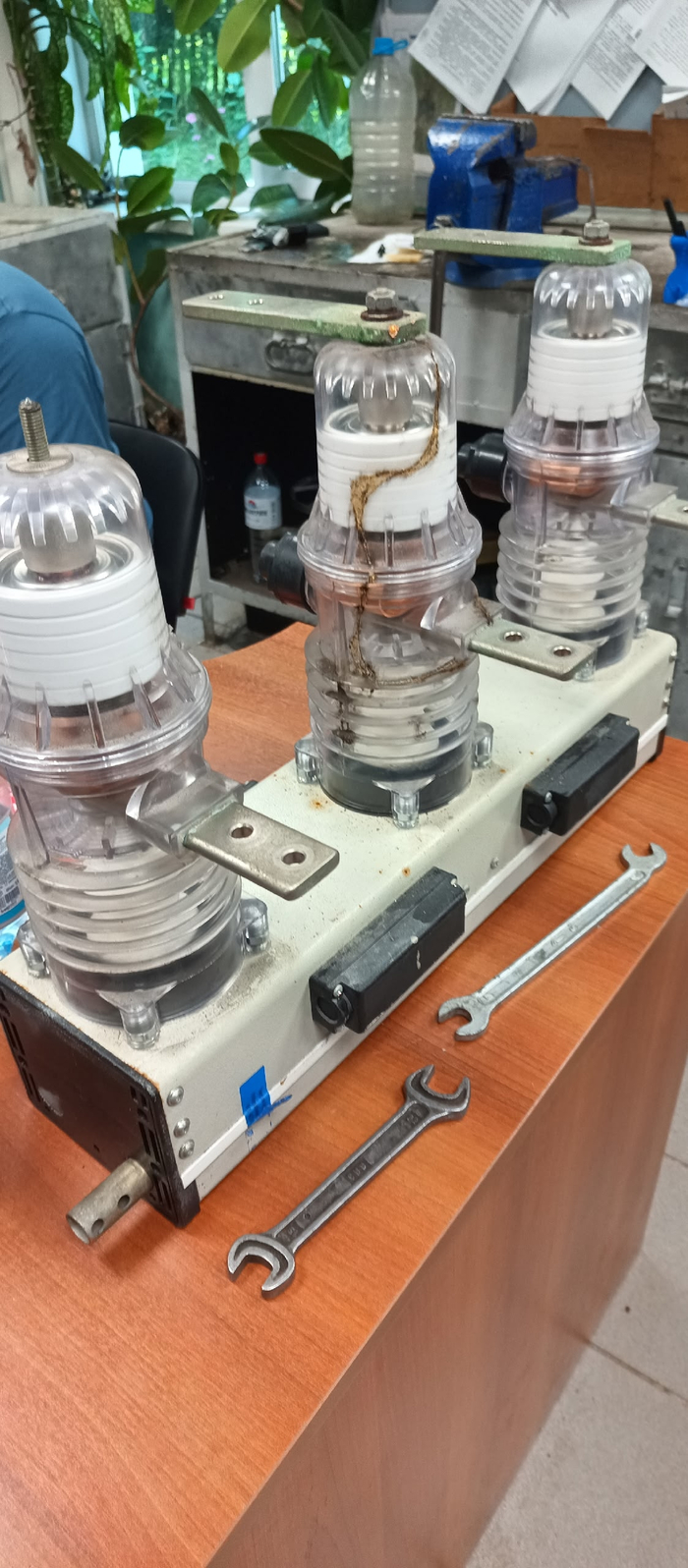

3 полюса выключателя. Так как они съёмные, то неисправный можно поменять на аналогичный, соответствующий характеристикам и конструкции.
Одна из возможных причин, это растрескивание корпуса из-за ударных нагрузок, в трещинах скапливается влага и снижает изоляционные свойства материала.
Что бы добраться до начинки, придётся разобрать корпус варварским способом, с помощью молотка. Корпус собирается на заводе и под прессом устанавливают всё в одно целое. Здесь и находится главная часть выключателя-вакуумная камера.
Вакуумная камера находится сверху под силиконовым уплотнителем, керамическим цилиндром, металлическим корпусом самой камеры, внутри которой находятся медные "пятаки".

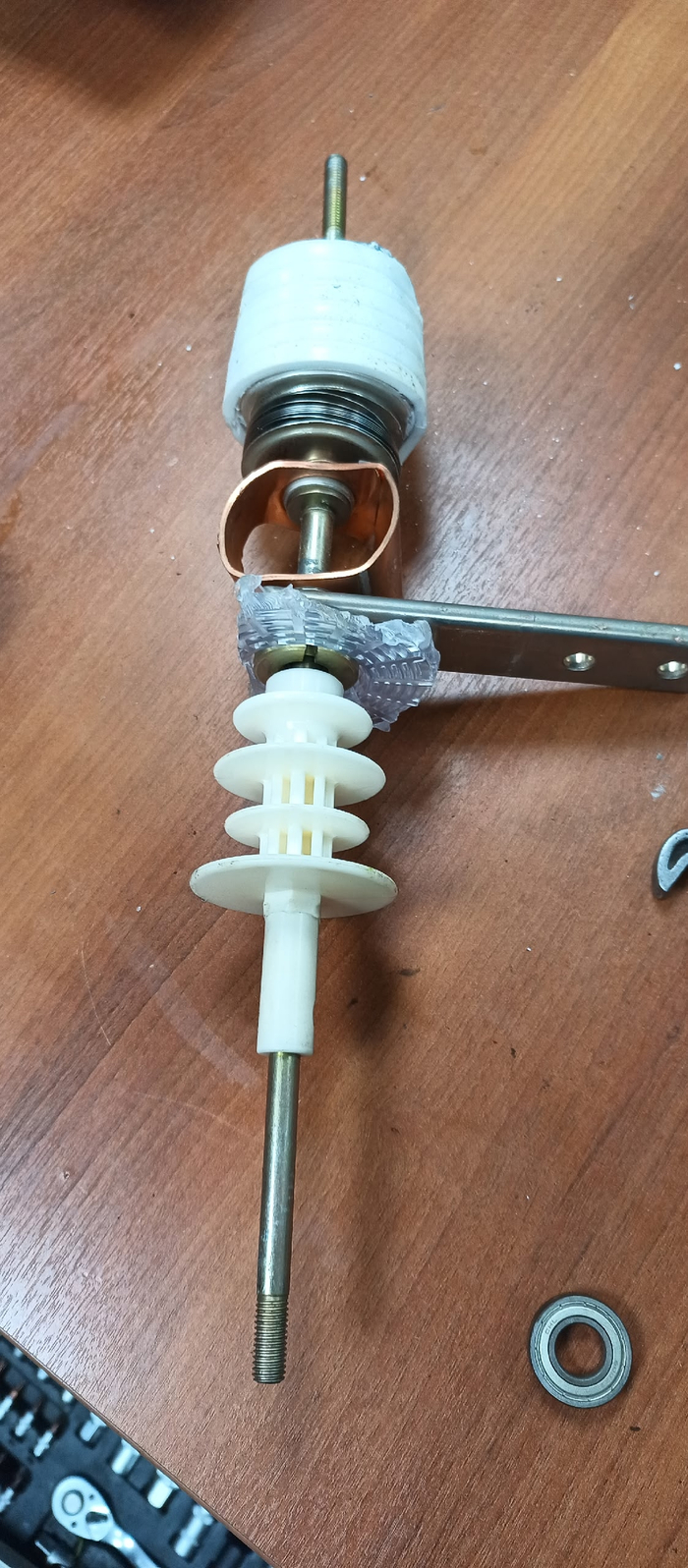

Вот пятаки внутри камеры. Нижний пятак является подвижным, за счёт гибкой связи из медных пластин и металлической гофры, которая называется сильфон.
Пятаки имеют специальные прорези, они служат для компенсации теплового расширения, при включении и больших нагрузках.
Ставьте плюс, если было интересно узнать, что внутри вакуумного выключателя.
