Шкаф привода, внутрь устанавливаются 2 обмотки соленоида
Массивный сердечник и нижняя часть привода, где этот сердечник находится
Горелая медная обмотка соленоида.
Подрядчики копали траншею и наткнулись на высоковольтный кабель, который принадлежит водоканалу. Проложен был он, как бывает очень редко, вообще без опознавательных и защитных слоёв. А вот сам кабель оказался очень интересный!
Состояние кабеля судя по наружной оболочки лет на 10 не больше, броня не сгнила совсем! А при испытании показал изоляцию больше 8GOm!!! Такую и новые кабеля не всегда показывают!
Так и вот.
Стало мне интересно, начал искать информацию. И да, было дело, финны которые Nokia, помимо телекоммуникационного оборудования выпускали разную кабельную продукцию.
Наткнулся в сети на занимательный пост:
Это как так? Медь она же медь, какие могут быть помехи от того, что проводник долго передает цифровой сигнал?
Может кто в курсе, так, для общего развития.

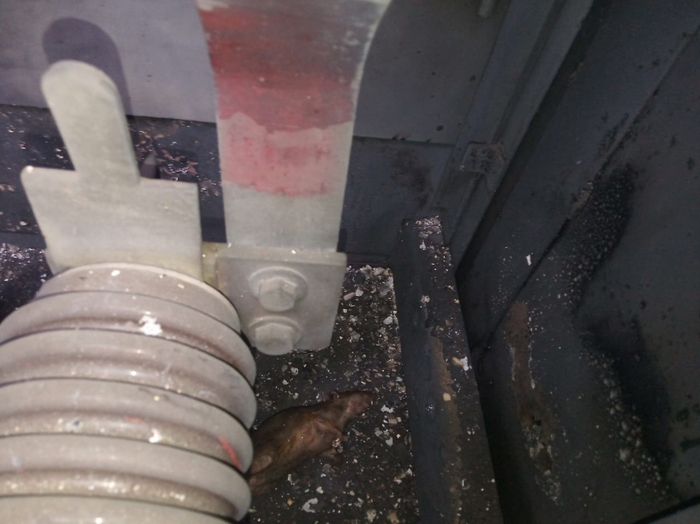

Крыса проникла в ячейку и пыталась залезть по шинам, находящимся под напряжением, создала короткое замыкание на корпус ячейки. Доли секунды и крыса осталась без шерсти, с подгоревшей кожей.
К линии 110кВ я бы и на 2 метра не приблизился ни за какие деньги, не то что бы на 1 метр. 6-10 кВ ещё шанс выжить есть, при попадании под напряжение 110кВ скорее всего то же есть, но размером этот шанс меньше комариного полового органа.
При попадании под напряжение 10кВ даже кратковременное, ощущения просто незабываемые! Из за одного не умного энергетика на стройке Ромекс Кубань я собой разрядил кабель АПвПуг 1х240/70, между 2х фаз. А всё из за того что, в организации нет оперативного персонала. При отключении линии на элегазовой установке РМ-6 он не включил ЗН на кабельную линию. Пришел дежурный электрик, проверил отсутствие напряжение УВНом, потрогал голой рукой каждую фазу по-отдельности, но! он был в строительных ботинках на толстой подошве и соответственно не снял потенциал с линии. А когда я приступил к работе, я руками замкнул 2 фазы. Приход был хоть и кратковременный, но даже в глазах потем нело и я увидел эту сука молнию!
Вот из за таких "энергетиков" и происходят ЧП на предприятиях.
Сначала нужно ключём отключить линию(1), а потом, включить заземляющим ножи(2), что он не сделал.
Upd: почему не было заземления на рабочем месте? Потому что банальное распиздяйство, в ячейке заземляющего устройства на кабель не было, с собой ПЗ ни кто не взял.
А подкупило, то что дежурный голой рукой потрогал каждую фазу.
Upd2:Сегодня кстати при испытании кабеля АПвПуг 3х240 20кВ с лаборантом провели эксперимент - взял указатель скрытой проводки, который реагирует на поле и при поднесении к токоведущим частям 6-10кВ начинает пищать на расстоянии 60-80 см.
Подавали на кабель 65кВ, при отключении установки эта приблуда ни как не реагировала на ёмкостное напряжение, только при непосредственной работе АИДа.
Вот и как можно узнать есть ли на кабеле остаточное напряжение? Может кто знает?
Опытный электрик с первого взгляда определит класс напряжения проходящей линии электропередач, и для него данная статья будет бесполезна. Да и простой читатель спросит, зачем это мне? Ответ простой: для вашей же безопасности. Ведь ситуации в жизни бывают разные, а вдруг, находясь на прогулке или рыбалке (охоте), вы окажетесь вблизи линии электропередач. И здесь как раз пригодятся знания безопасного расстояния до ВЛ (воздушные линии электропередачи) различного класса напряжения.
Обратившись к технической документации, а именно к Правилам по охране труда при эксплуатации электроустановок (редакция приказа Минтруда России от 19.02.2016 №74н), в издании можно найти таблицу под номером «1», где четко прописано расстояние до токоведущих частей электроустановок, которые находятся под напряжением.
Итак, с допустимыми расстояниями вроде бы все понятно, теперь осталось разобраться какого класса напряжения линия перед вами.
Самым простым и наглядным способом является определение напряжения по используемому типу изоляторов. Итак, давайте начнем с линий электропередач с самым низким напряжением в 0,4 кВ (400 Вольт). Такие линии вы встретите в любом городе, поселке, хуторе, селе, ауле и т. д., где есть свет.
Изоляторы (всегда штыревого типа) таких ВЛ самые маленькие и выполняются либо из фарфора, либо из прозрачного стекла. При этом количество проводов на опоре минимум 4, в некоторых случаях (когда по тем же столбам прокинута линия уличного освещения) проводов может быть больше.
Так же сейчас активно используют СИП (самонесущий изолированный провод) и с ним ЛЭП 0,4 кВ выглядит так:
Итак, следующим классом напряжения являются ЛЭП 6-10 кВ, по визуальным признакам их отличить невозможно, поэтому рассмотрим мы их тоже вместе. Здесь изоляторы (так же штыревые) намного крупнее, чем в случае с 0,4 кВ, а на поворотных опорах уже можно встретить подвесные изоляторы. Материал изготовления стекло и фарфор. И на таких опорах вы увидите всего три провода.
Допустимое расстояние до таких проводов составляет 0,6 метра.
Зачастую в целях экономии можно встретить совместный подвес проводов 0,4 кВ и 10 кВ и выглядит это так:
При этом охранная зона такой линии составляет 10 метров
На ВЛ 35 кВ уже в основном используются подвесные изоляторы (но можно встретить и штыревые, но больших габаритов) в количестве 3-5 штук в одной гирлянде. Количество проводов – три, на каждую фазу по одному проводу. Такие линии уже реже заходят непосредственно в город, в основном они заканчиваются на узловых (либо тупиковых) подстанциях. Допустимое расстояние до токоведущих частей так же равно 0,6 метрам.
Охранная зона 15 метров.
ВЛ – 110 кВ
В таких типах ВЛ применяются исключительно подвесные изоляторы, которые собираются в гирлянду в количестве от 6 штук. Минимально допустимое расстояние 1 метр.
Охранная зона 20 метров.
ВЛ – 150 кВ
Число подвесных изоляторов в одной гирлянде равно 8-9 штук. Минимально допустимое расстояние 1,5 метра.
ВЛ -220 кВ
ЛЭП 220 кВ могут иметь значительные конструктивные различия, количество изоляторов от 10 до 40 штук (по 20 штук в одной группе). Но при этом фаза при таком напряжении всегда передается по единичному проводнику. Охранная зона линии равна 25 метрам, минимально допустимое расстояние 2 метра.
Итак, высоковольтные линии, в которых одна фаза передавалась по одному проводу, остались позади, теперь количество проводов на одну фазу будет расти.
ВЛ – 330 кВ
В этом случае количество изоляторов в одной гирлянде начинается от 14 штук, а на каждую фазу приходится два проводника. При этом охранная зона ВЛ увеличивается до 30 метров, минимально допустимое расстояние равно 3,5 метра
ВЛ - 500 кВ
От 20 подвесных изоляторов в одной гирлянде, каждая фаза расщеплена на три провода, охранная зона увеличивается до 30 метров
ВЛ – 750 кВ
В одной гирлянде уже находится от 20 изоляторов, а каждая фаза расщеплена либо на 4, либо на 5 проводов и соединены они квадратом или же кольцом. Охранная зона уже равна 40 метрам, а минимально допустимое расстояние уже составляет 5 метров.
В России есть так же линия 1150 кВ
Ни в одной другой стране нет высоковольтной линии на такое поистине колоссальное напряжение. В этом случае только одна фаза расщепляется на 8 проводников.
Примечание. Так как Россия необъятная страна и в разных климатических (а так же экономических) зонах использовались различные инженерные решения, то нельзя лишь по количеству изоляторов на все 100% быть уверенным в классе напряжения той или иной линии.
Это все, что я хотел вам рассказать о том, как по внешнему виду определить класс напряжения ВЛ линии. Хочу лишь добавить от себя: "Не важно какая линия перед вами 35 или 750 кВ, запомните одно, чем дальше вы от линии тем в большей вы безопасности."

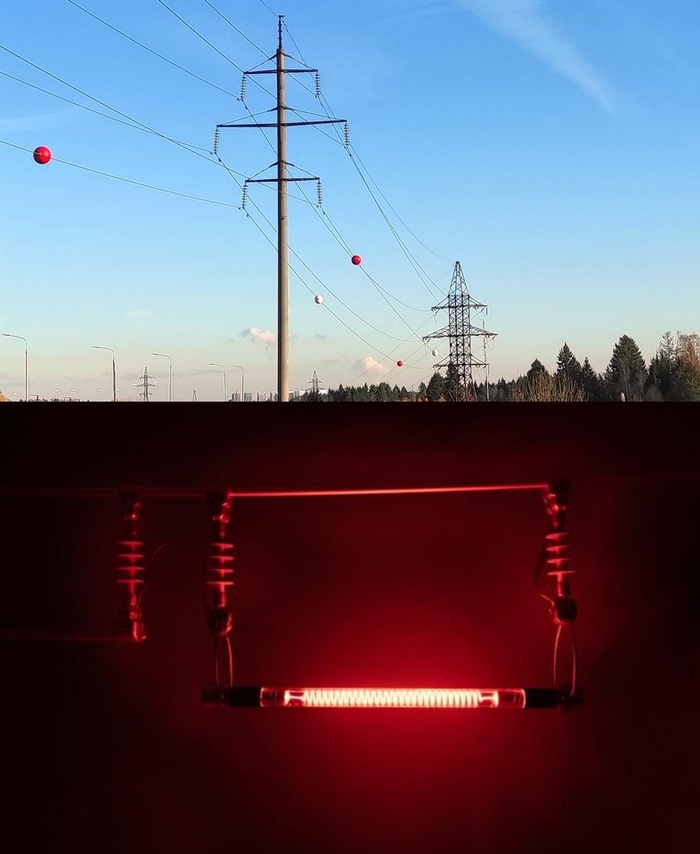

Сигнальные шары-маркеры размещают на линиях электропередач и линиях связи, чтобы сделать их видимыми для средств малой авиации днём, а специальные неоновые лампы - ночью.
Данный агрегат для зарядки подстанционной аккумуляторной батареи уже имеет более современное управление на микросхемах, является более надёжным, чем предыдущий.
