Идель 001-01 Стерео. Часть 2

Здравствуйте. Наконец-то мы закончили с магнитофоном.
Когда мы закончили с заменой электролитов "по кругу" и проверкой узлов по отдельности, пришло время включиться в сборе.
Первое включение прошло коту под хвост. Двигатели стали вращаться в разные стороны. Если бы была плёнка, то её разорвало бы...
Из непроверенного остался только узел управления. Там одна логика, решили его проверять в сборе. Он как раз и отвечает за управление такими вещами. Есть таблица, проверяем режимы по первой строчке

Идель 001-01 Стерео. Часть 2 Ремонт техники, Сделано в СССР, Катушечный магнитофон, Рязань, Ремонт электроники, Видео, Длиннопост

Из-за котиков отклеился весь пластик. Ставим на место.

Идель 001-01 Стерео. Часть 2 Ремонт техники, Сделано в СССР, Катушечный магнитофон, Рязань, Ремонт электроники, Видео, Длиннопост

Режимы все в норме. После долгих поисков нашли, что "земля" от источника не доходит до одной из плат, поэтому транзисторные ключи после логики не работают... Поправили.
Включаем

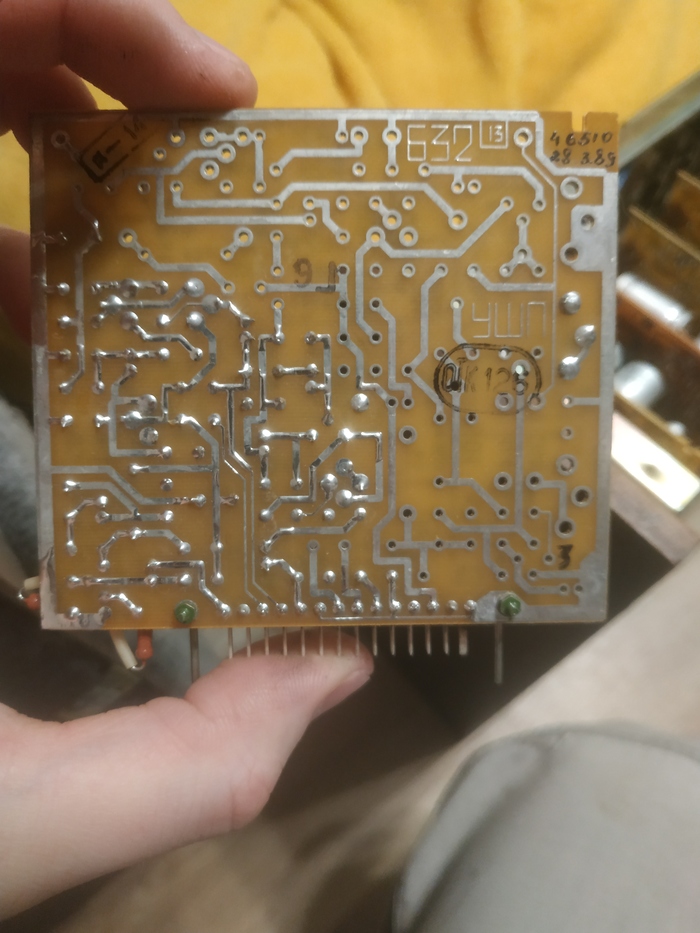

Вроде бы запел. Дальше допаиваем элементы на платы УШП, настраиваем. делаем отверстие в корпусе, наносим маркировку. И вот у нас функция УШП, как и хотел владелец.

Знаете, как выглядит музыка на экране осциллографа?) Вот так

Ну и немного "живого" звука через старые компьютерные монофонические колонки

Ну и заказы пока не берём, пока доделаем то, что есть. Остался усилитель и приёмник.

Сейчас сложно со временем и комплектацией, поэтому так долго...


Как всегда, консультации в свободное время бесценны))) и бесплатны.


https://vk.com/club201653237 я в ВК.

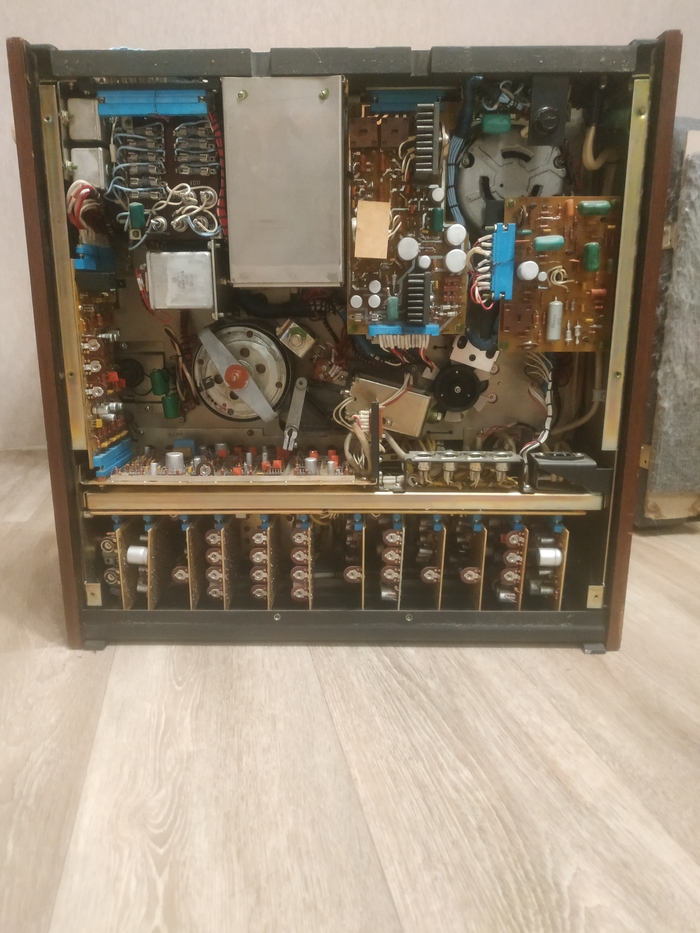

Ну и немного собранного магнитофона)

Идель 001-01 Стерео. Часть 2 Ремонт техники, Сделано в СССР, Катушечный магнитофон, Рязань, Ремонт электроники, Видео, Длиннопост
Идель 001-01 Стерео. Часть 2 Ремонт техники, Сделано в СССР, Катушечный магнитофон, Рязань, Ремонт электроники, Видео, Длиннопост
Идель 001-01 Стерео. Часть 2 Ремонт техники, Сделано в СССР, Катушечный магнитофон, Рязань, Ремонт электроники, Видео, Длиннопост
Показать полностью 5 3
135

Делали вещи...

Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост

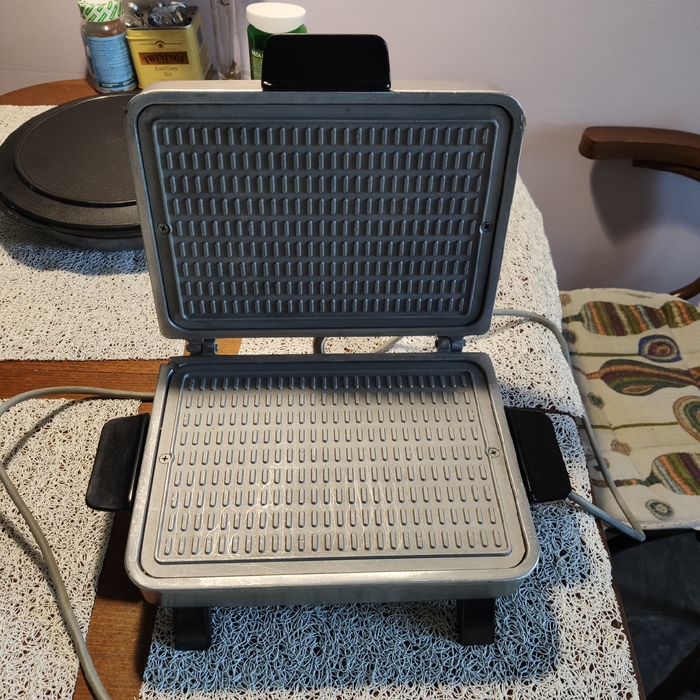

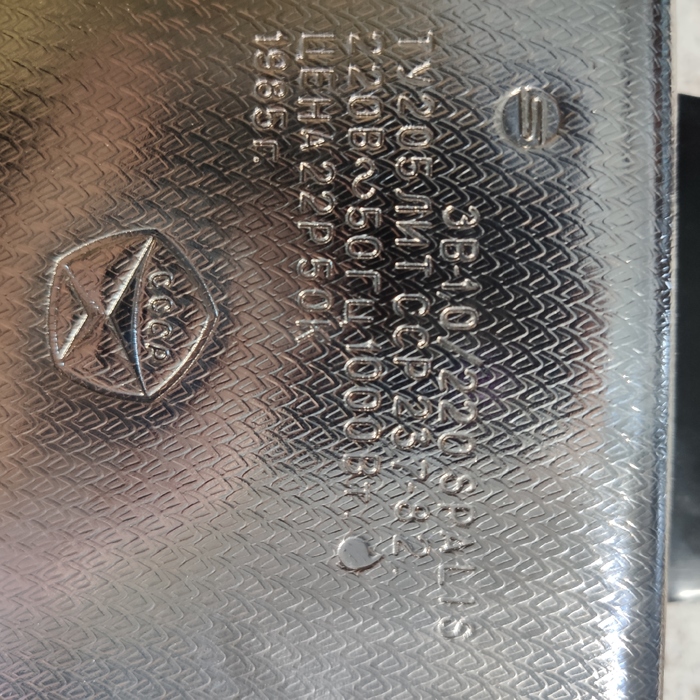

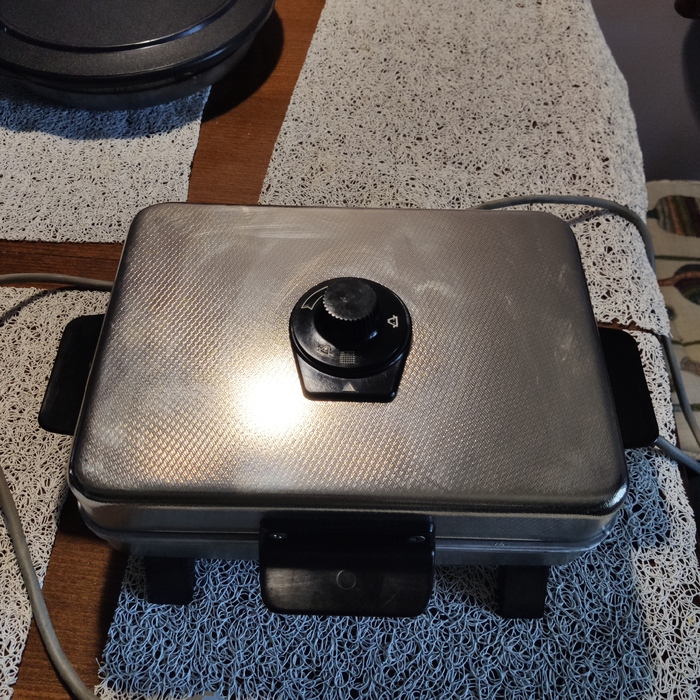

Сегодня мне досталась в подарок вафельница.. Я люблю с утра выпить чашечку кофе с Бельгийскими вафельками..
Так вот, принеся коробку домой и открыв её какого было моё удивление!!! Что мне достался экспонат 1985 года выпуска!!!
Но и это ещё не всё!!! Изучив внимательно инструкцию я пришёл в удивление, это не просто вафельница, но ещё и гриль!!!!

Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост
Делали вещи... Сделано в СССР, СССР, Длиннопост

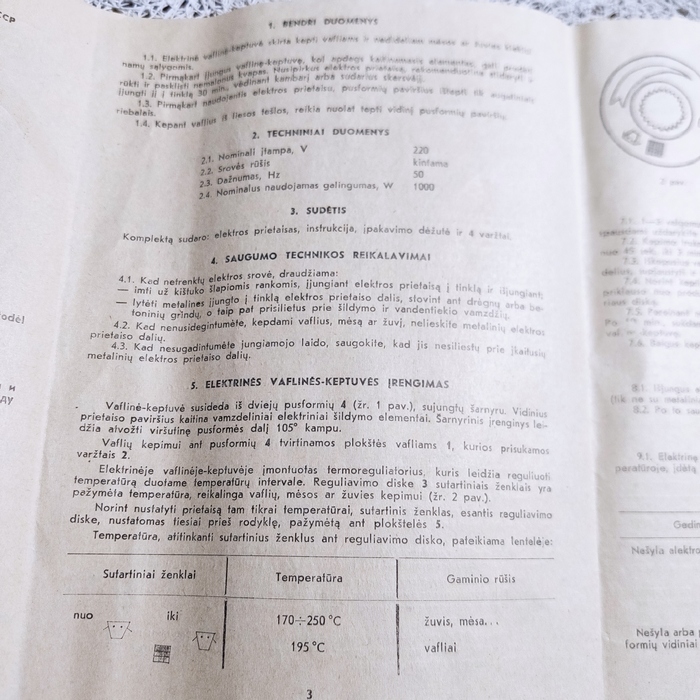

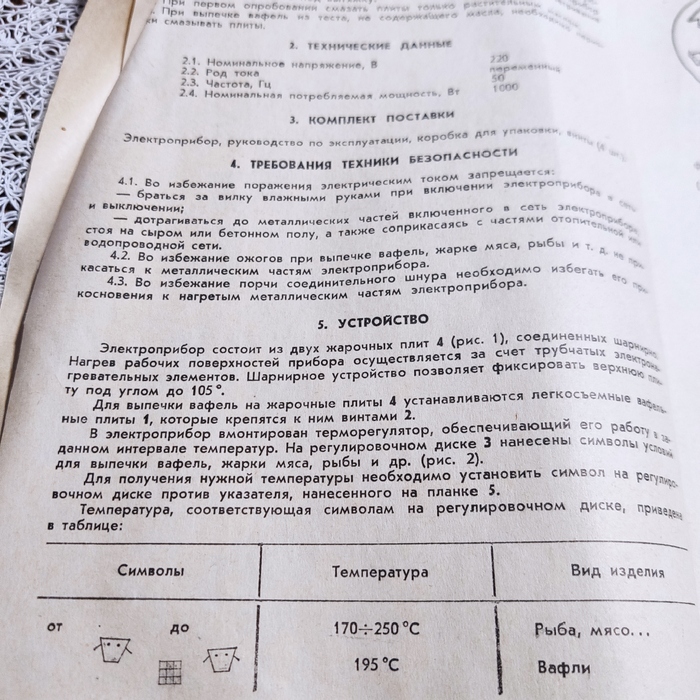

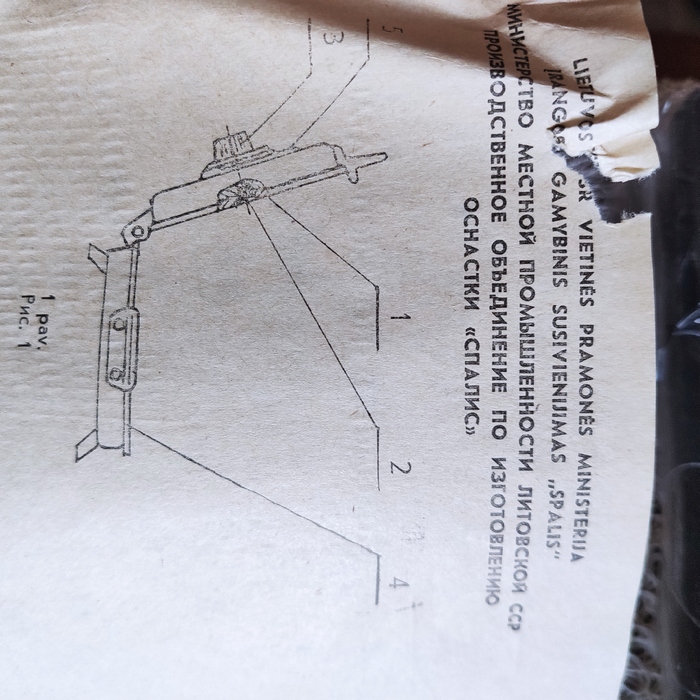

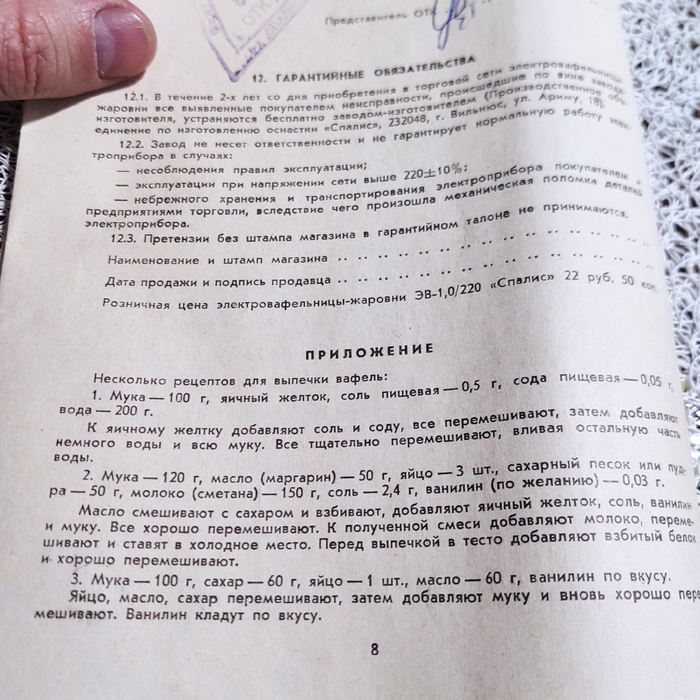

Специально разместил фотографии инструкции где сказано, что можно готовить рыбу и мясо!!! А в приложении прилогается несколько рецептов вафель, которые я обезательно опробую и отпишусь.

P. S. Грустная мысль меня посетила при изучении данной инструкции.. Данный прибор был создан ЛССР в 1985 году, когда о стейках я даже и не слышал!!!
А в нашей на тот момент общей стране был разработан, сконструирован и запущен в серийное производство вот такой чудо прибор..
А что сейчас выпускает бывшая ЛССР?!! По-моему только Дзинтарс сохранился.. Так кому он нужен? Скоро не останется людей помнящих этот брэнд..

Показать полностью 10
69

Интересно

Интересно. Сейчас делают более удобную технику. Трактора, комбайны, суда, грузовики, строительные инструменты и т. д. Но вот ярых феменисток мы не видим на рабочих професиях. Бедняжки, наверное у них аллергия на пыль, машинное масло, рабочую робу, перчатки, инструменты, и т. д...
P. S Рабочим женщинам - низкий поклон, я не имел вас ввиду.

Интересно Феминизм, Равноправие, ЛГБТ, Рассуждения, СССР, Рабочие, Профессия, Реалии, Молодежь, Длиннопост
Интересно Феминизм, Равноправие, ЛГБТ, Рассуждения, СССР, Рабочие, Профессия, Реалии, Молодежь, Длиннопост
Интересно Феминизм, Равноправие, ЛГБТ, Рассуждения, СССР, Рабочие, Профессия, Реалии, Молодежь, Длиннопост
Интересно Феминизм, Равноправие, ЛГБТ, Рассуждения, СССР, Рабочие, Профессия, Реалии, Молодежь, Длиннопост
Интересно Феминизм, Равноправие, ЛГБТ, Рассуждения, СССР, Рабочие, Профессия, Реалии, Молодежь, Длиннопост
Показать полностью 5
73

Идель 001-1 Стерео. Начало

Здравствуйте. Давно ничего не было. Немного не до ремонтов. Сначала сам болел, потом коллега. В общем, разгребаем потихоньку, нового пока не берём.

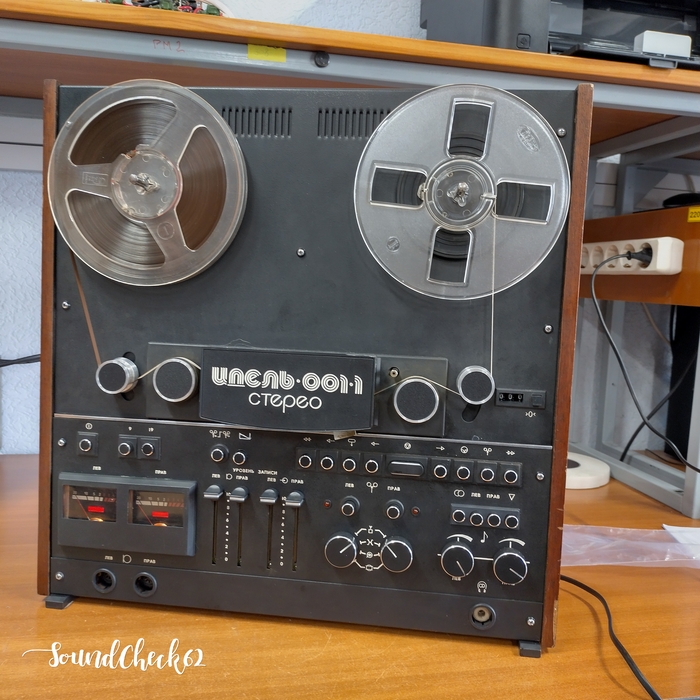

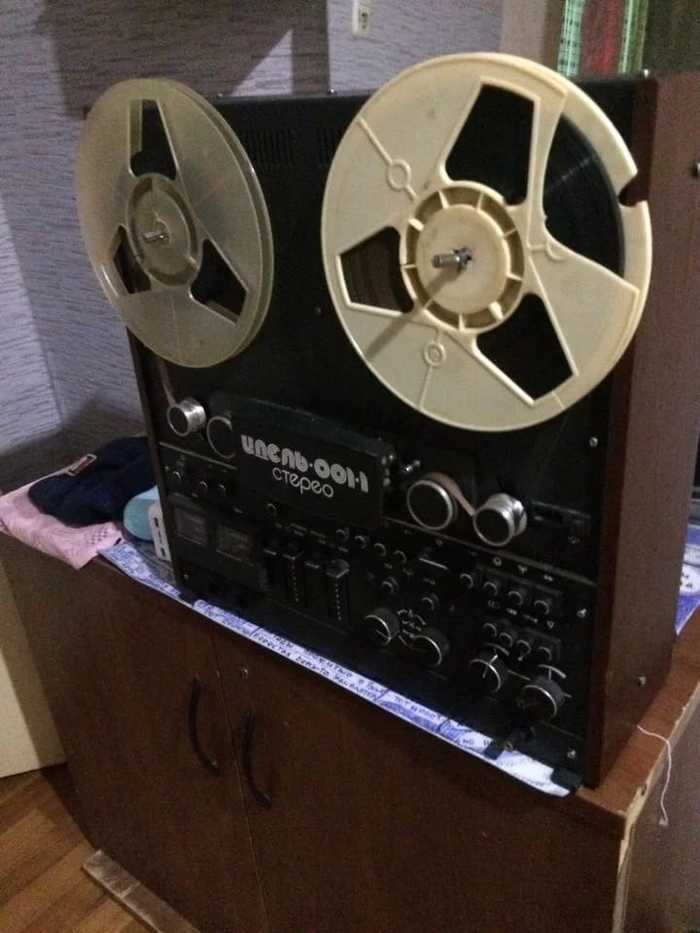

Итак, Идель. Будет, наверно, два поста, может, больше. Куплен по дешёвке. Приехал к нам. Двигатели работают, а больше ничего не ясно.
Ах да, на него котик случайно пописал. Та ещё работка))) (не мой котик, владельца. Мой ссыт вискариком по бутылкам сразу).

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

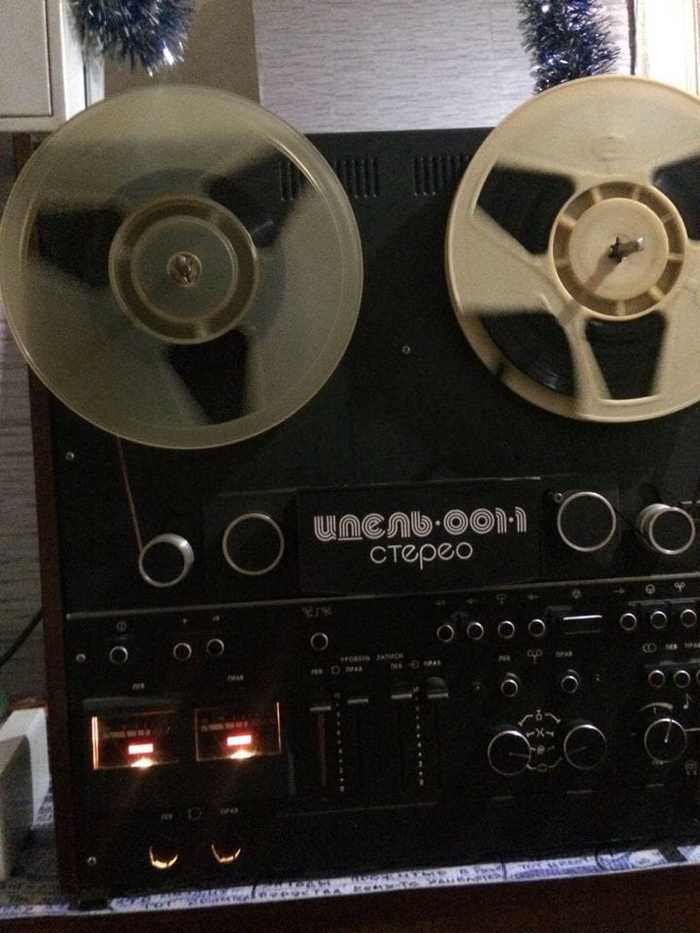

Даже что-то светится)

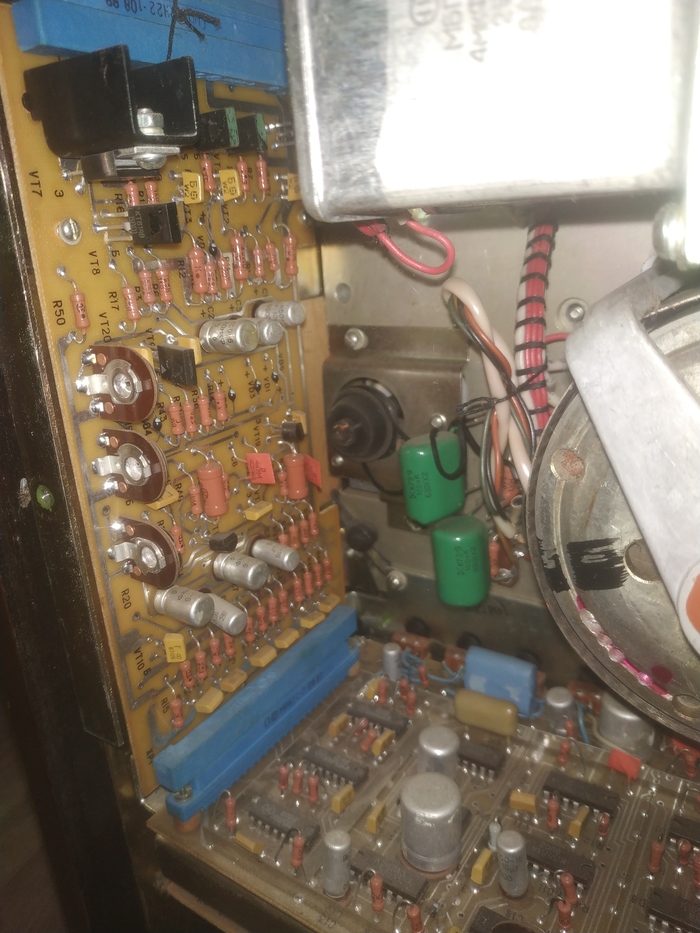

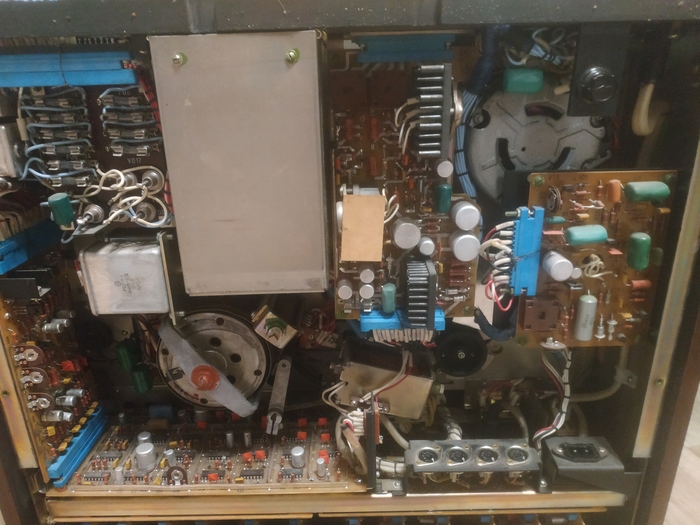

А вот и внутряночка. Купал в спирте, на помогло. Пахнет слабее, но запах есть..

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

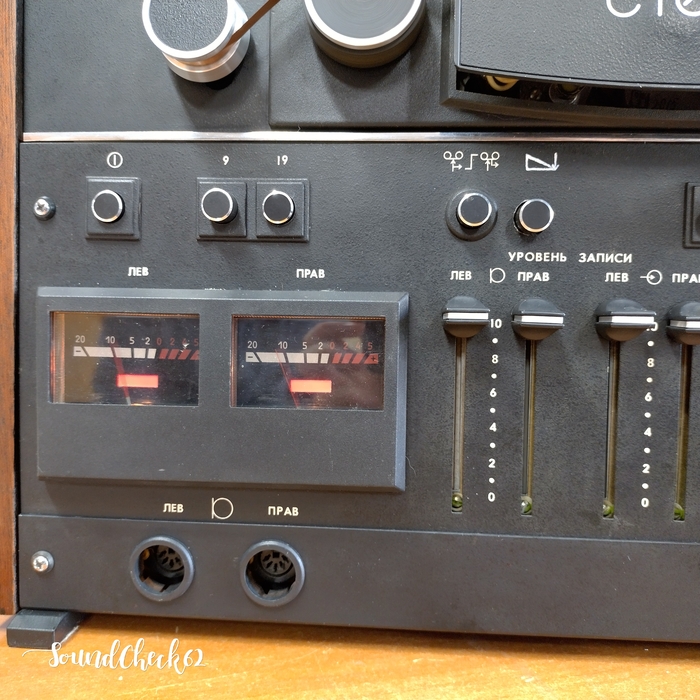

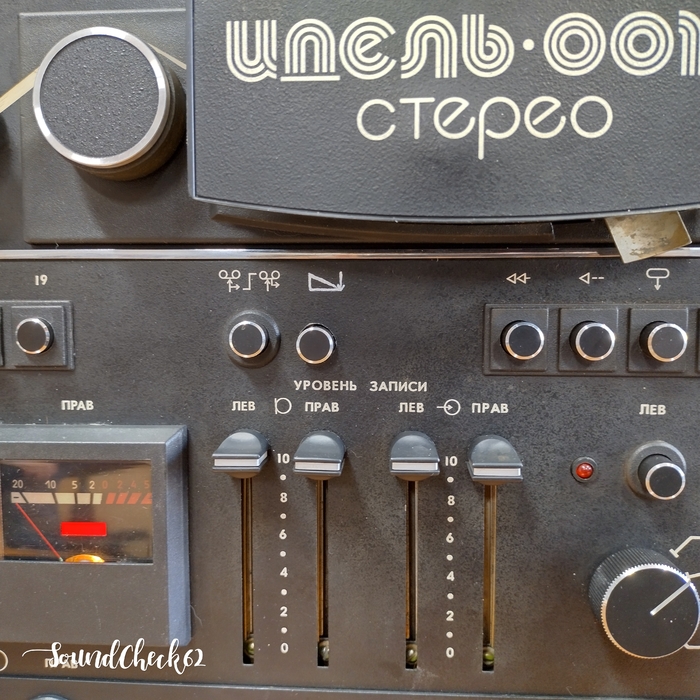

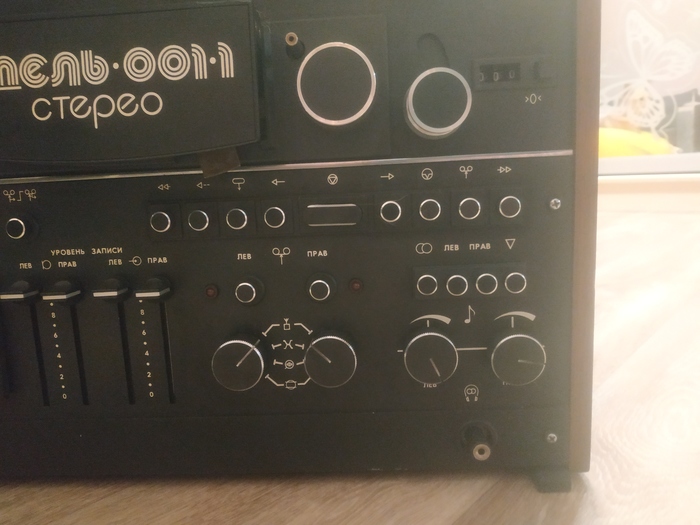

Посмотрите на переднюю панель, там возле переменников "Уровень записи" есть кнопка. После снятия панели была обнаружена вторая кнопка

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

После изучения литературы стало ясно, что вторая кнопка, которая не выведена на лицевую панель отвечает за включение/отключение шумоподавления. Согласовали, будем сверлить, поставим новую накладку. Ну и напишем "УШП".

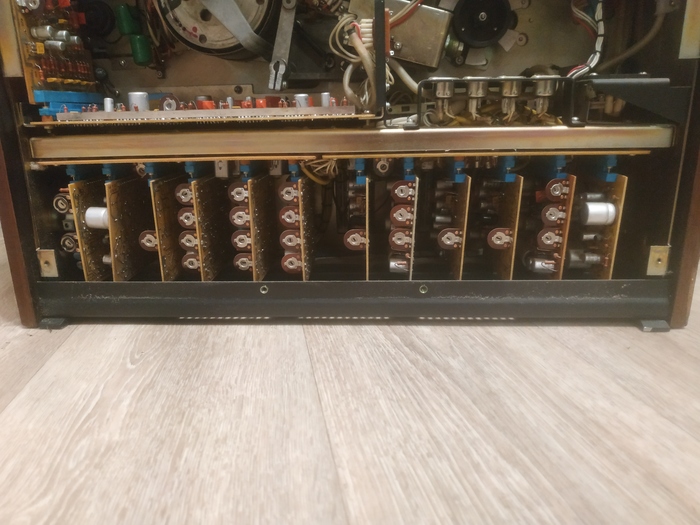

Хорошо, что в магнитофоне почти всю электронику можно снять.

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

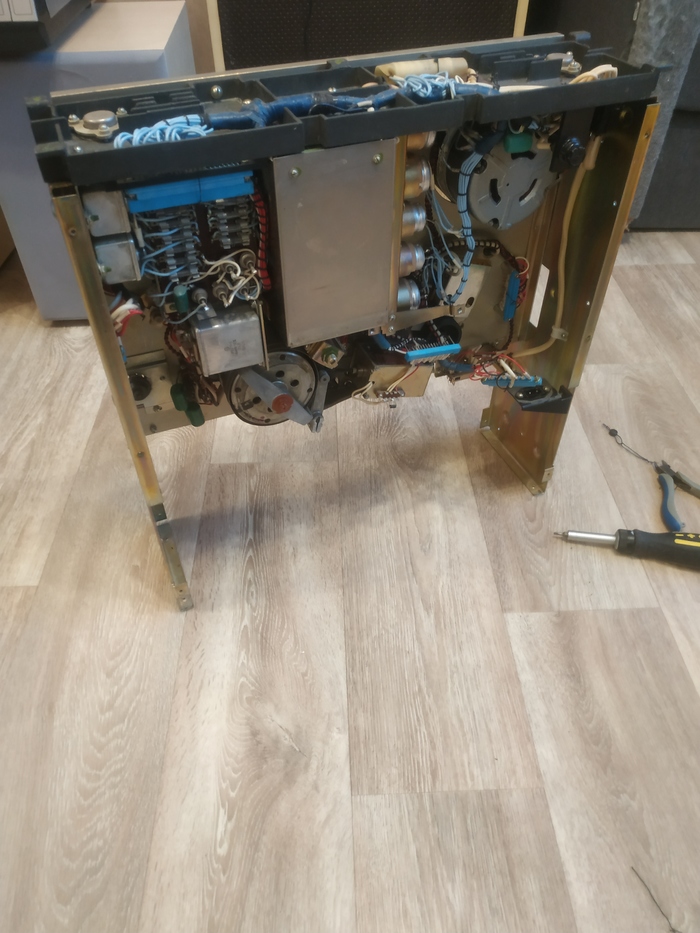

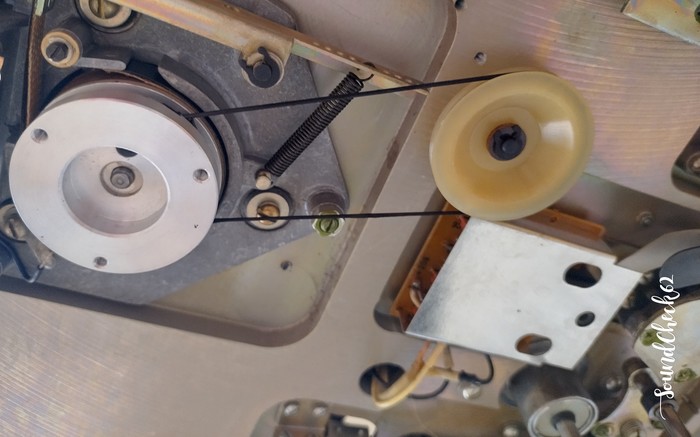

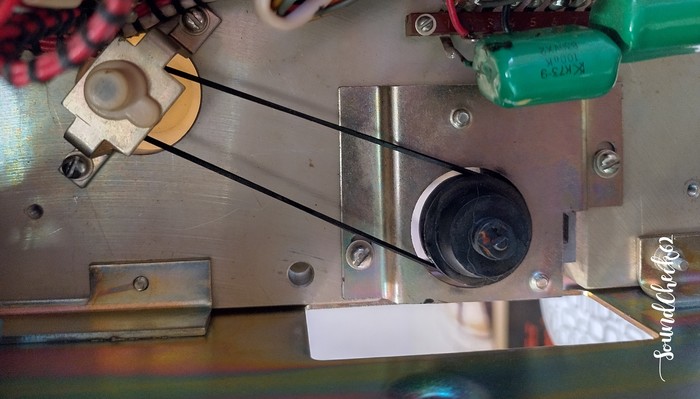

Вот он, голенький. Пассики сгнили. Они стоят только в системе подсчёта оборотов. Измеряем ниткой полудлину, вычитаем 8% и заказываем новые

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

Механику отдаём владельцу на смазку, сами закимаемся платами.
Первым попался генератор стирания/подмагничивания. С ним всё просто. Даём питание, выходы нагружаем. Смотрим синусы на выходах. Меняем режим, проверяем.
На кросс-платах тупо проверяем полупроводники, чистим соединители и пропаиваем.
Дальше усилитель входной.

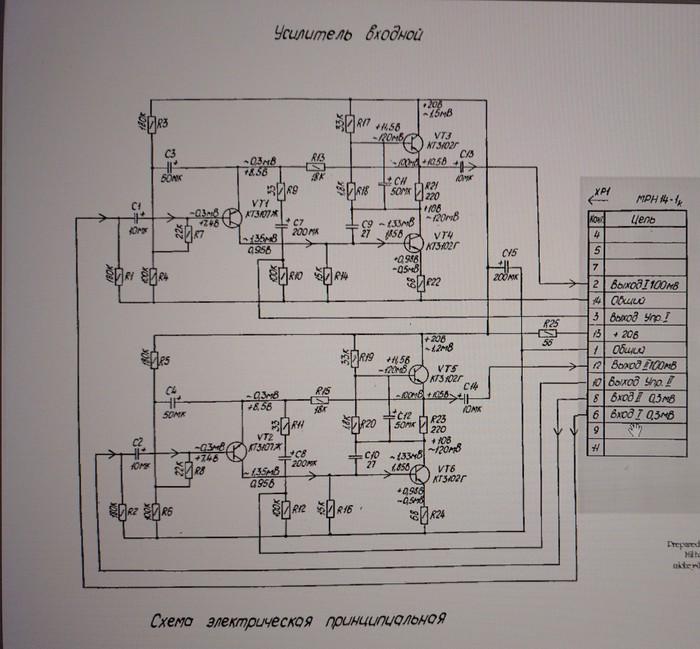

Включаем, даём синус, усиления нет. Смотрим схему

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

Коротим 3 и 10 контакт на "ноль". Работает.

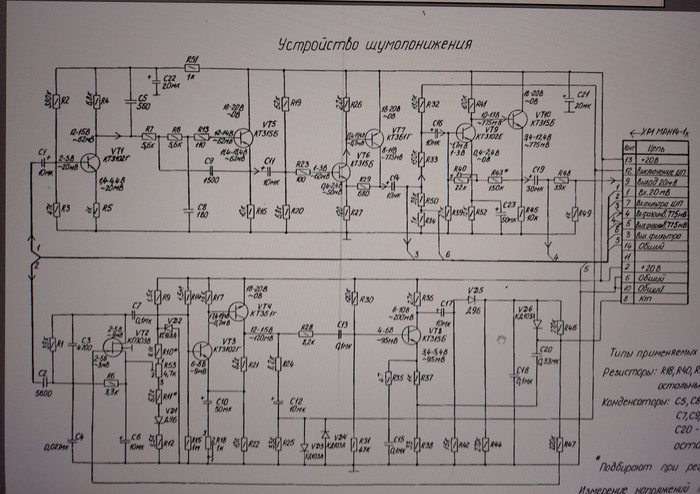

Дальше устройство шумопонижения...

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

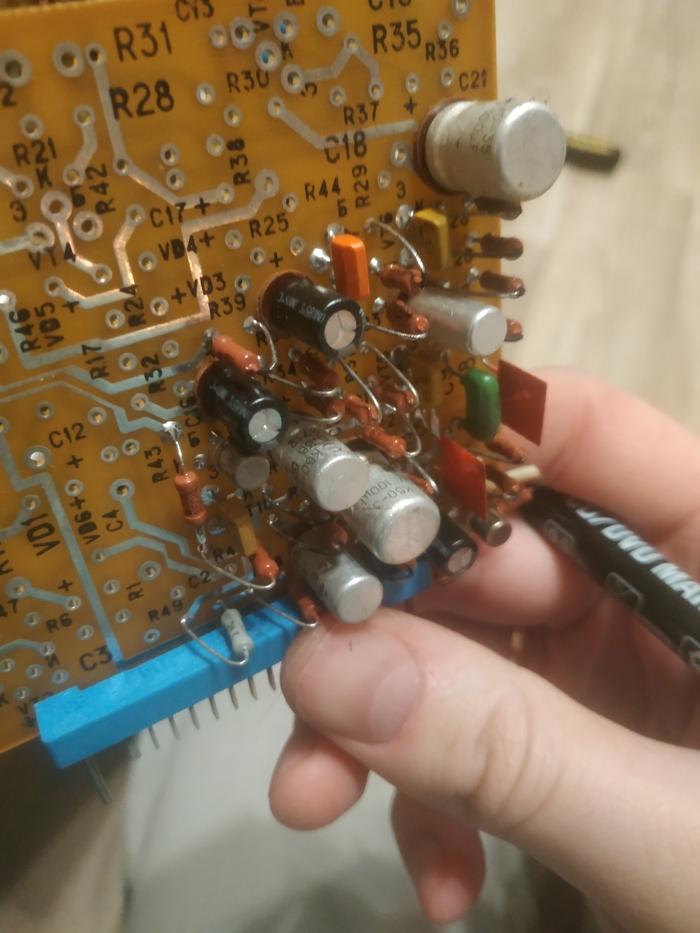

Меня сразу смутило, что половина узла не скомплектовано)

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

То, что в нижней части схемы, на плату не запаяно. Соответственно кнопка, о которой я говорил где-то выше, не будет работоспособной. Если её отжать, звука не будет. Допаивать и настраивать будем позже, пока проверим, что работает то, что есть.

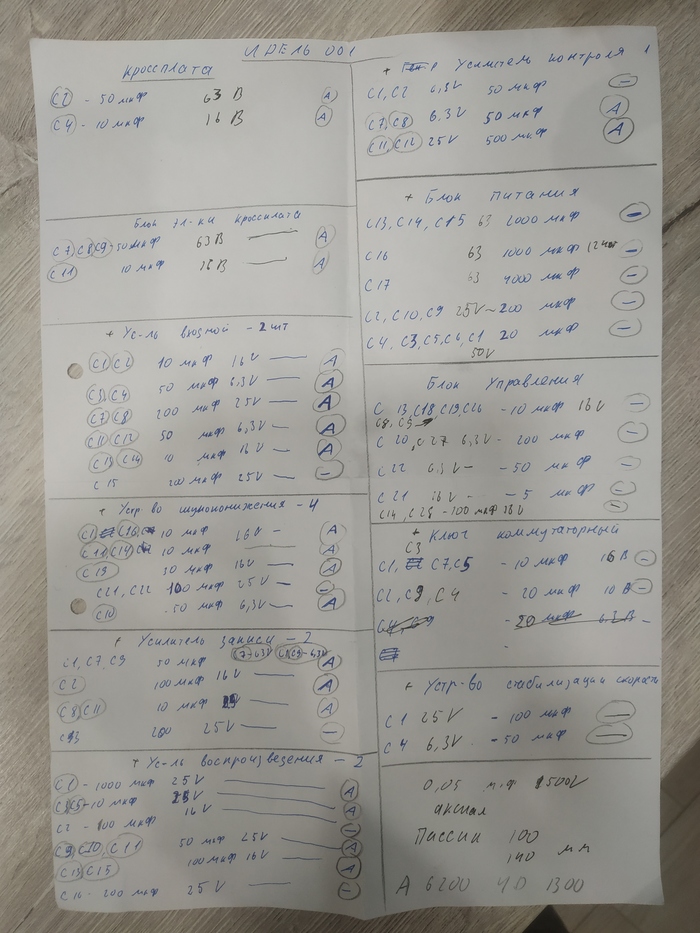

Ах да, список электролитов и размеры пассиков

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

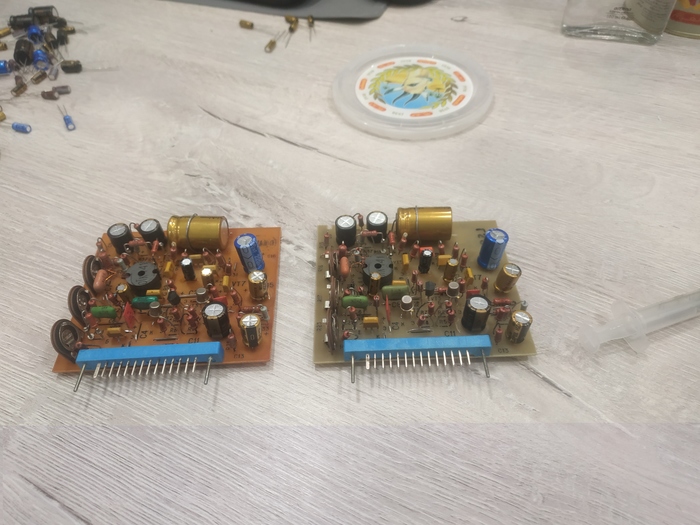

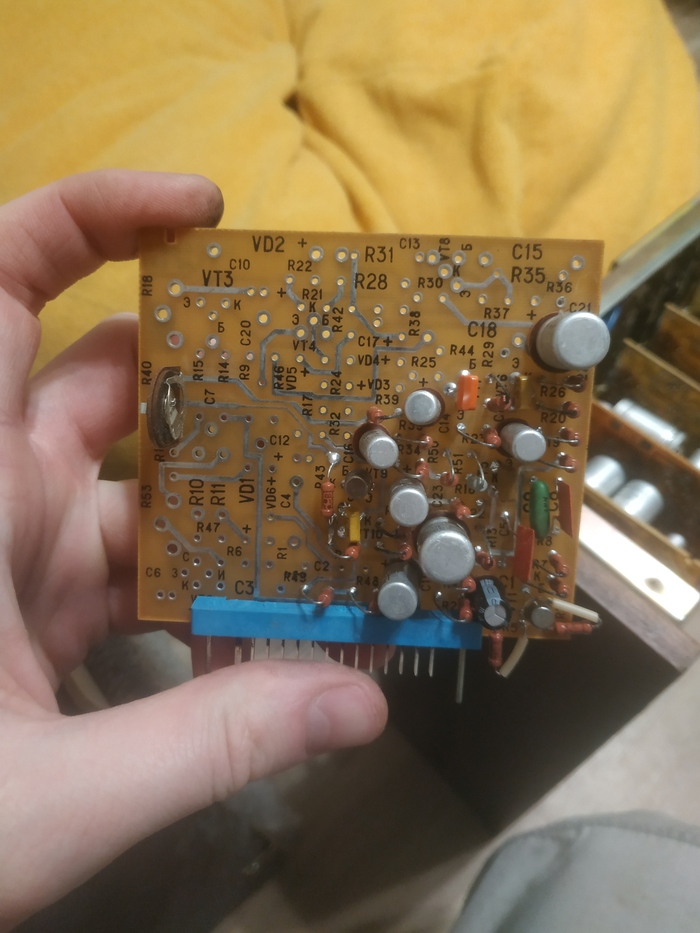

Ну и платки с новыми ничиконами. Я в постах показываю "до", здесь немного "после"

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост
Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

Синие дешёвые, это по питанию. Не в звуковом тракте.

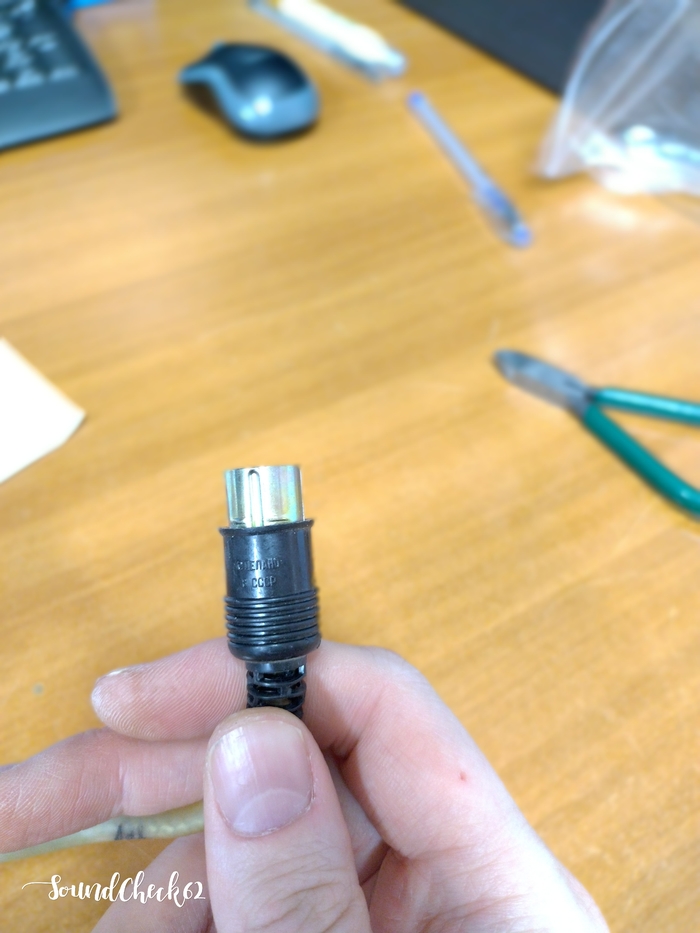

Ну и, конечно, новый кабель для подключения УНЧ

Идель 001-1 Стерео. Начало Ремонт техники, Ремонт электроники, Магнитофон, Бобинник, Сделано в СССР, Рязань, Длиннопост

На этом пока всё.
Делаем дальше)

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

ПыСы: Ребята, у кого есть вопросы: Я живу по московскому времени, не стучите в мессенджеры после 21:00, пожалуйста.

Показать полностью 21
17

Официальные курсы Госбанка СССР

Официальные курсы Госбанка СССР Центральный банк РФ, Валюта, СССР, Рубль, Доллары, Длиннопост, Политика

Официальные курсы Госбанка СССР иностранных валют по отношению к рублю, применяемые в платежно-расчетных отношениях Российской Федерации с иностранными государствами по торговым и кредитным соглашениям бывшего СССР с 01.02.2022.

Вопрос к знатокам к чему эта информация на сайте Центробанка?
https://www.cbr.ru/currency_base/gosbankcurs/

Зачем советский рубль по сей день отслеживают?🤷‍♂️

Показать полностью 1
102

Вега 109 коллеги

Здравствуйте. Кто помнит первую часть)
(15 АС-109. Профилактика)

Вот такое чудо из гаража.

Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео

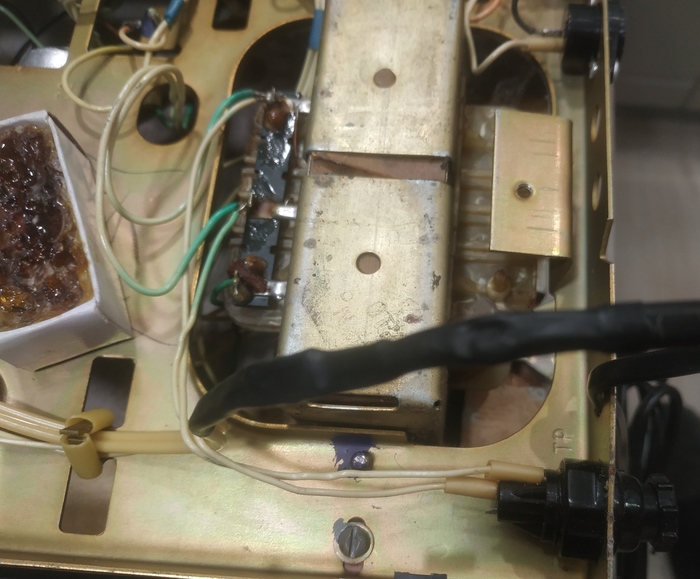

На унитре предохранитель позеленел даже под стеклом)

Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео
Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео

Кстати, следы предыдущего ремонта, заметили?)
Проигрыватель не подаёт признаков жизни, неонка даже не светит.

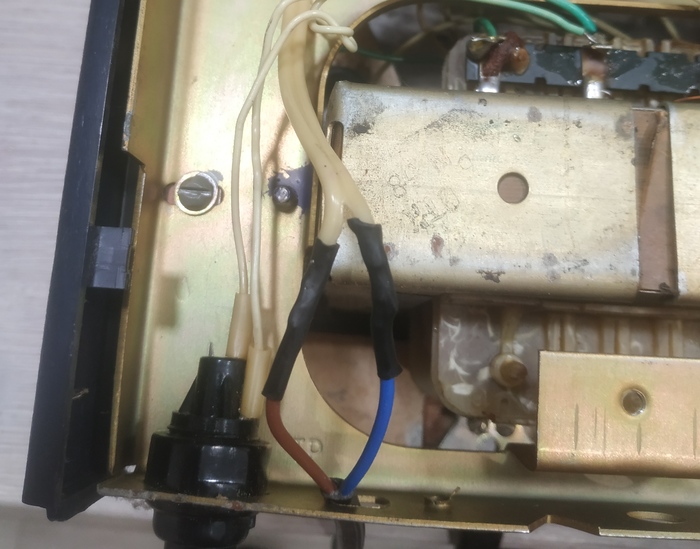

Меняем все электролиты, шнур сетевой

Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео
Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео

В процессе подклеиваем отвалившиеся детали

Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео

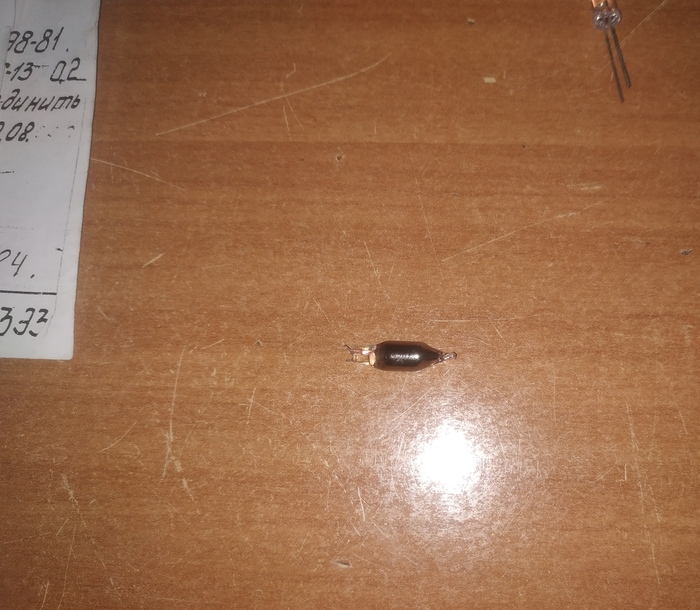

Меняем неонку, старая совсем плохая

Вега 109 коллеги Ремонт техники, Ремонт электроники, Вега, Виниловый проигрыватель, Сделано в СССР, Рязань, Длиннопост, Видео

Разбираем, моем и смазываем двигатель, потому что он тяжело вращается. Меняем пассик. После включения видим нестабильную работу, меняем перегоревшую лампочку на светодиод, пропаиваем соединитель, который идёт на кнопки с унитры. Включаем.
33 скорость стабилизируется где-то под конец регулировочного резистора, на 45ю скорость не хватает его, чтоб застабилизировать. Подкрутим на унитре. Р1 отвечает за 33ю скорость, Р2 - за 45ю. Чистим резисторы громкости, тембров. Включаем. Скорости встают, автостопа нет. Смотрим, нет лампочки) её сняли, чтоб поставить на контроль скорости. Поставим и туда светодиодик.

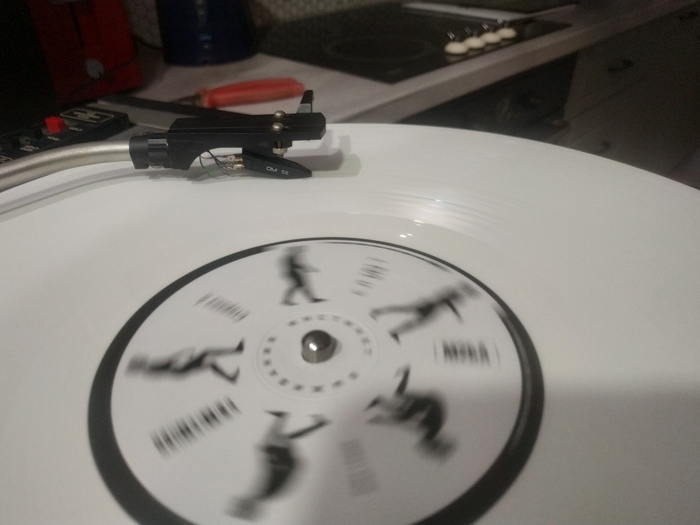

Ну и немного проверочных видео. Музыки не будет, не успели, обед закончился) Играет отменно) с колонками после профилактики качает, как надо)

Пока всё.

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Показать полностью 6 3
79

Вега 109. Моя... Подарок на НГ)

Здравствуйте. С этими ремонтами я пристрастился к винилу... Ну и решил себе приобрести проигрыватель. Пускал слюни на Электронику, но там ещё корректор нужен, усилитель. А потом АС захочу вдруг. В общем, взял Вегу 109))) там всё есть.
читаю объявления, вижу недалеко за 2000₽ "не вскрывалась", без АС. Да они мне и не нужны)
В общем, покупаю

Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост

В общем, вскрывалась))) Да и ладно, лишь бы движок был цел. Сразу попросил коллегу отполировать крышку.
Тем временем включаю, она не крутится даже. Сначала будем поменять конденсаторы, а там посмотрим...

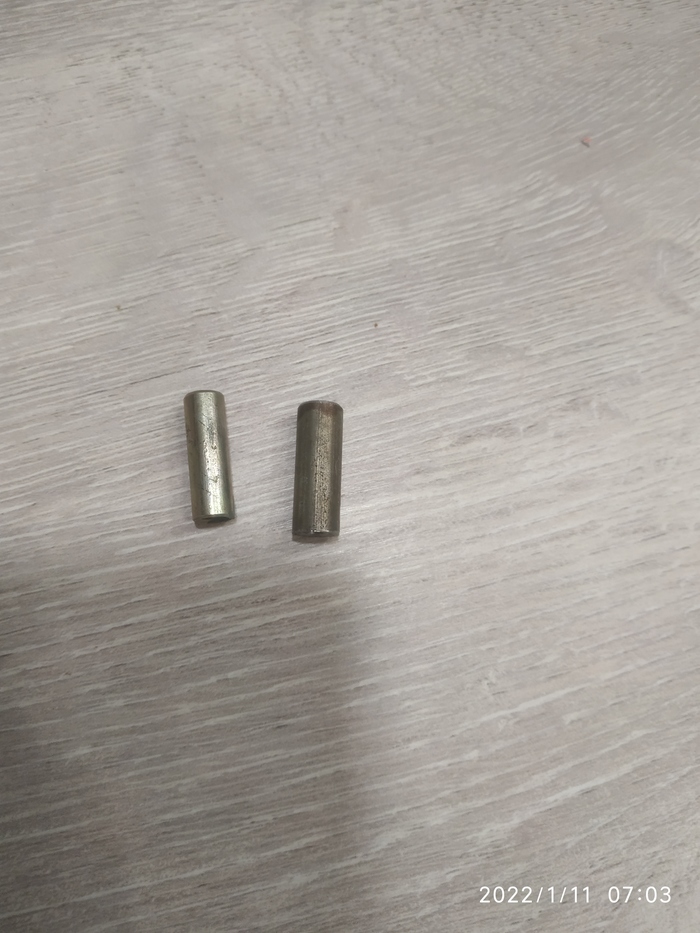

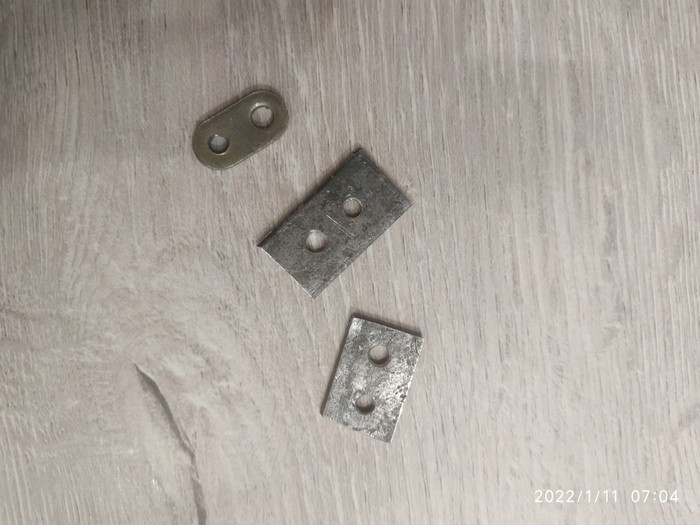

Кстати, втулочки одной не было, пошёл к токарю. Заодно и шайбы транспортировочные восстановить.

Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост

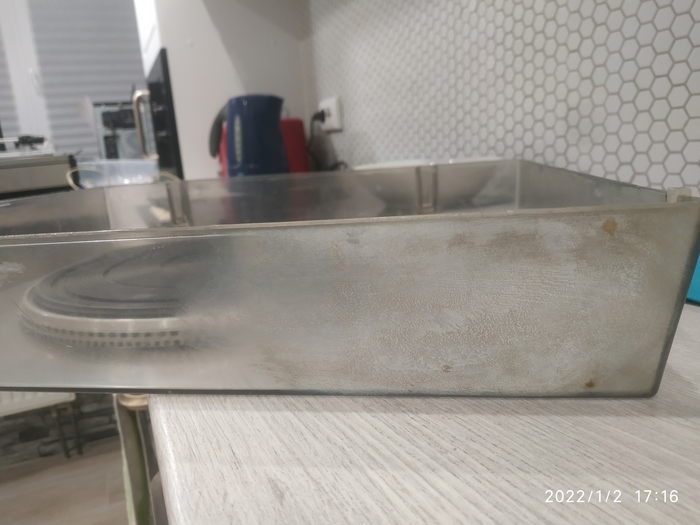

Электролиты и сетевой шнур заменили, втулки, стекло готовы.

Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост

А она не крутится) Помните лампочку на второй фотке? Неродную. Меняем на беленький светодиод, ограничиваем на 10 мА. И ура!!! Первое включение

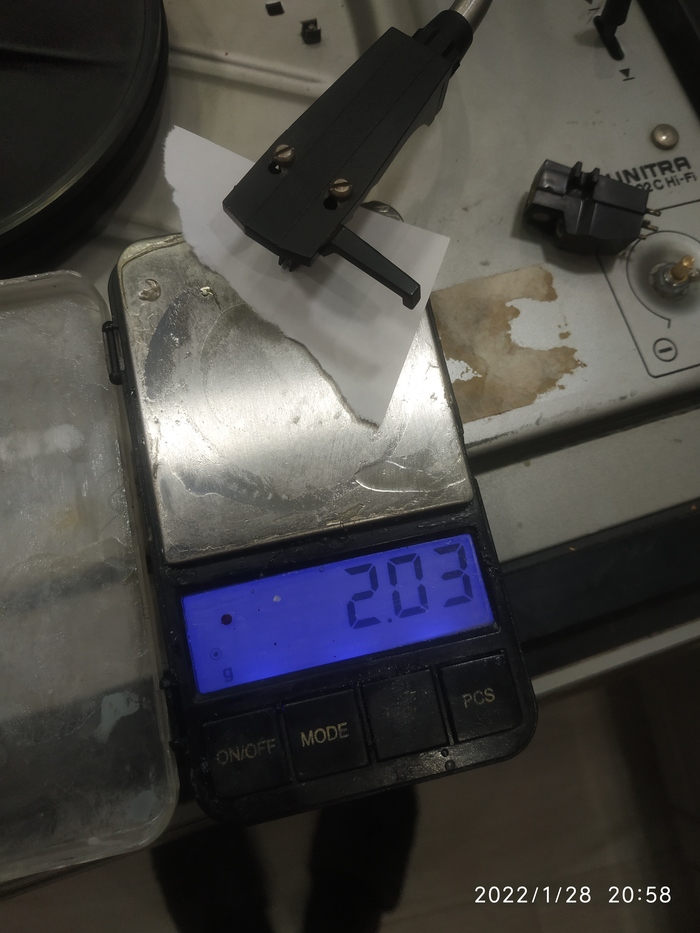

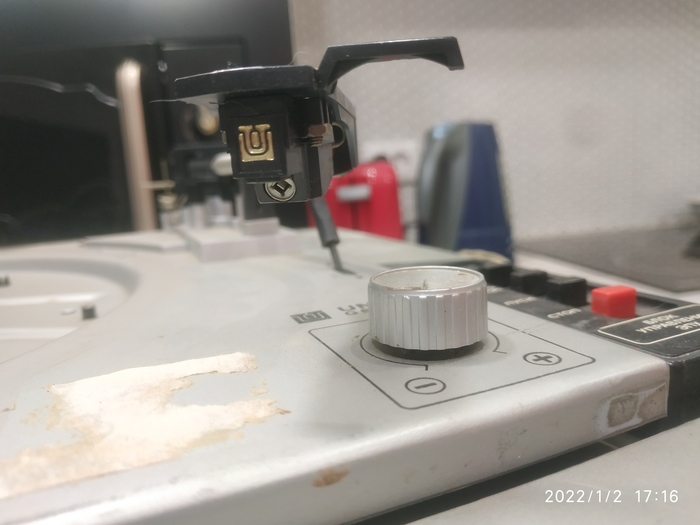

Регуляторы шуршат, чистим их и корпус. Выставляем иглу, меняем пассик

Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост
Вега 109. Моя... Подарок на НГ) Ремонт электроники, Ремонт техники, Вега, Виниловый проигрыватель, Виниловые пластинки, Видео, Рязань, Длиннопост

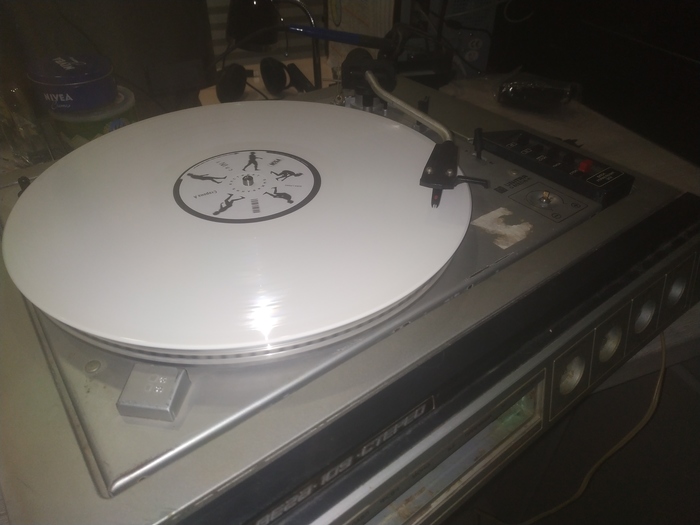

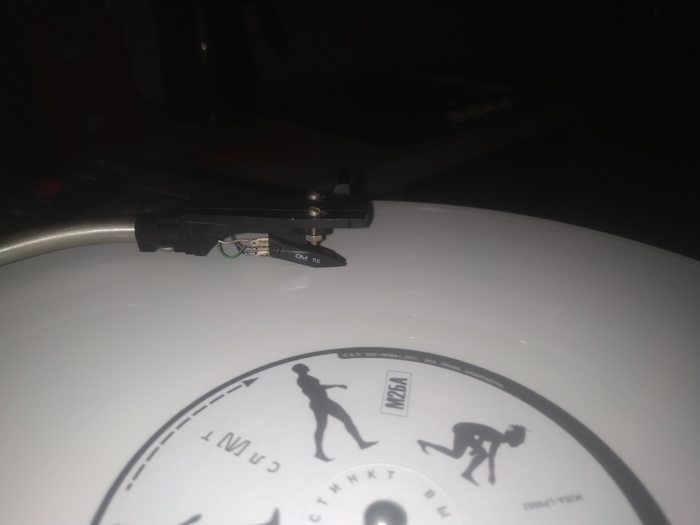

И наконец, всё готово)

Спасибо, ребята, за помощь!

Проигрыватель с корректором и усилителем за 2500₽ примерно) я доволен!

https://vk.com/club201653237 я в ВК.
https://www.instagram.com/soundcheck62/ Я в Instagram
https://ok.ru/profile/599484181266 я в ОК

Показать полностью 11 2
6

Стихотворение "голос Америки" на коротких волнах. Ищем свидетелей!!!! И слушателей!!

Это стихотворение помнит мой супруг 73-го года рождения.

Гугл ничего показывает и не находит даже близко. Вот уж более 10 лет мы пытаемся найти это стихотворение. Хранится только в памяти...

Дизель смолк, остыли рельсы
Листья по ветру летят.
обезглавленный курьерским
я валяюсь на путях.

Почтальон несёт газету
меня нет - и нет газет
Вдруг пришел товарищ Невский(неточно)
Параход и человек

Дождь в лицо его хлестает
........
Смольный-смольный - я Корчагин
И не подойдёт никто...

В Смольном только Ленин бродит
Колет сахар на куски
К телефону не подходит...
"Может статься ходаки?'


Все что смогли вспомнить с супругом.

Это стихотворение терзает уже много лет...
Какие-то строки пропущены. Память стирает.


И ещё раз, великий и могучий Гугл ничего не выдает.

Ну что сила Пикабу? Кто ловил эти строки?

Если что ещё всплывёт из памяти - дополним))))
