Идель 001-01 Стерео. Часть 2⁠⁠

Здравствуйте. Наконец-то мы закончили с магнитофоном.
Когда мы закончили с заменой электролитов "по кругу" и проверкой узлов по отдельности, пришло время включиться в сборе.
Первое включение прошло коту под хвост. Двигатели стали вращаться в разные стороны. Если бы была плёнка, то её разорвало бы...
Из непроверенного остался только узел управления. Там одна логика, решили его проверять в сборе. Он как раз и отвечает за управление такими вещами. Есть таблица, проверяем режимы по первой строчке

Из-за котиков отклеился весь пластик. Ставим на место.

Режимы все в норме. После долгих поисков нашли, что "земля" от источника не доходит до одной из плат, поэтому транзисторные ключи после логики не работают... Поправили.
Включаем

Вроде бы запел. Дальше допаиваем элементы на платы УШП, настраиваем. делаем отверстие в корпусе, наносим маркировку. И вот у нас функция УШП, как и хотел владелец.

Знаете, как выглядит музыка на экране осциллографа?) Вот так

Ну и немного "живого" звука через старые компьютерные монофонические колонки

Ну и заказы пока не берём, пока доделаем то, что есть. Остался усилитель и приёмник.

Сейчас сложно со временем и комплектацией, поэтому так долго...

Как всегда, консультации в свободное время бесценны))) и бесплатны.

https://vk.com/club201653237 я в ВК.

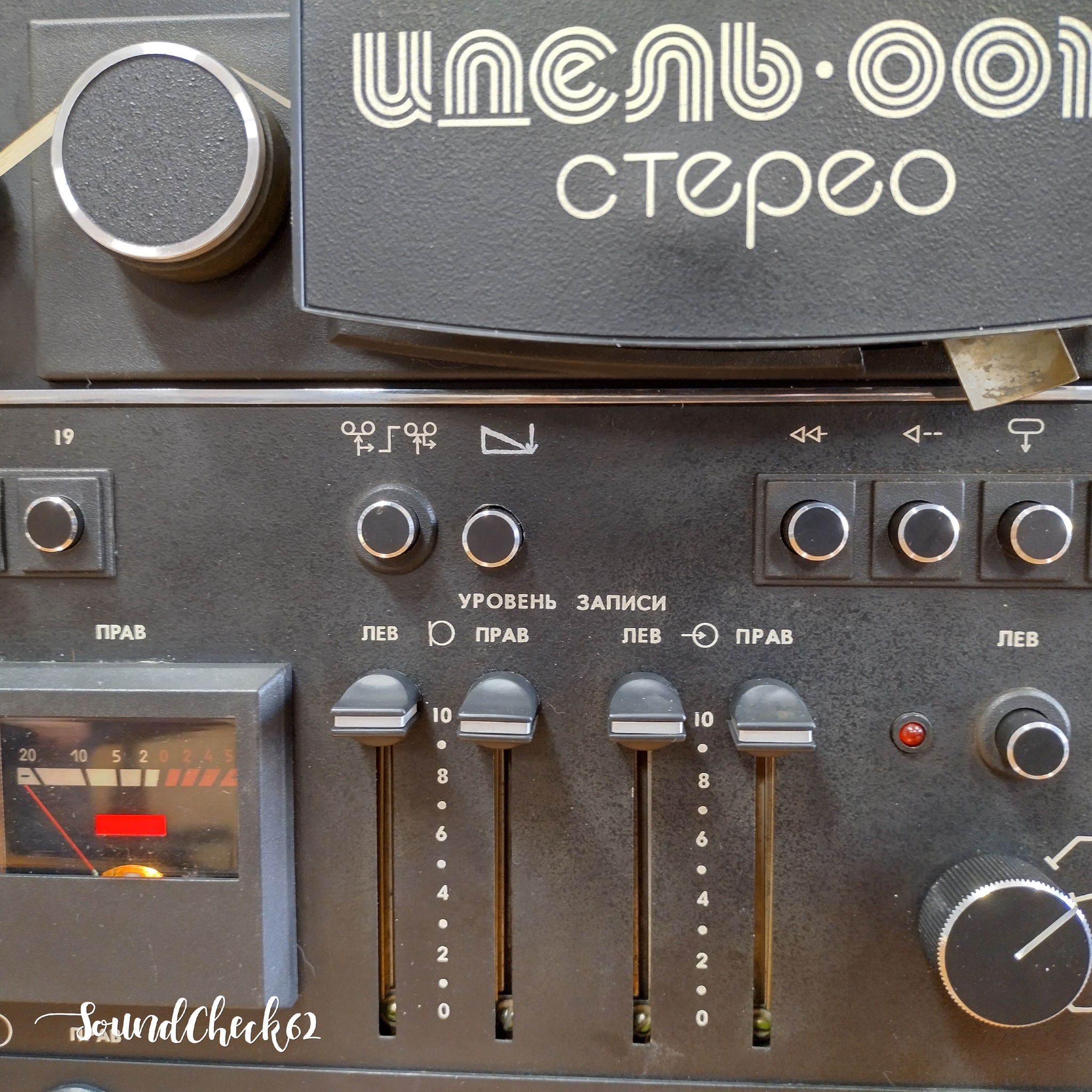

Ну и немного собранного магнитофона)
