Эволюционно – революционные банные квесты, часть вторая
Вот собираюсь я кирпичную печку класть, собираюсь, все собираюсь и собираюсь:) попутно изучая всю печную тему и тут попались мне обсуждения в интернете печек под интересным названием, «Аквапечь». Цепляющее название, правда?
Поизучал тему и очень стало интересно, что такое печь с непрерывной генерацией пара. До того интересно, что сподвиг товарища на покупку оной и мало того, сразу придумал, как ее модернизировать и я на время выпросил ее себе на модернизацию и на опытное пользование (спасибо огромнейшее, Лёха!!! Все думаю, как бы отблагодарить).

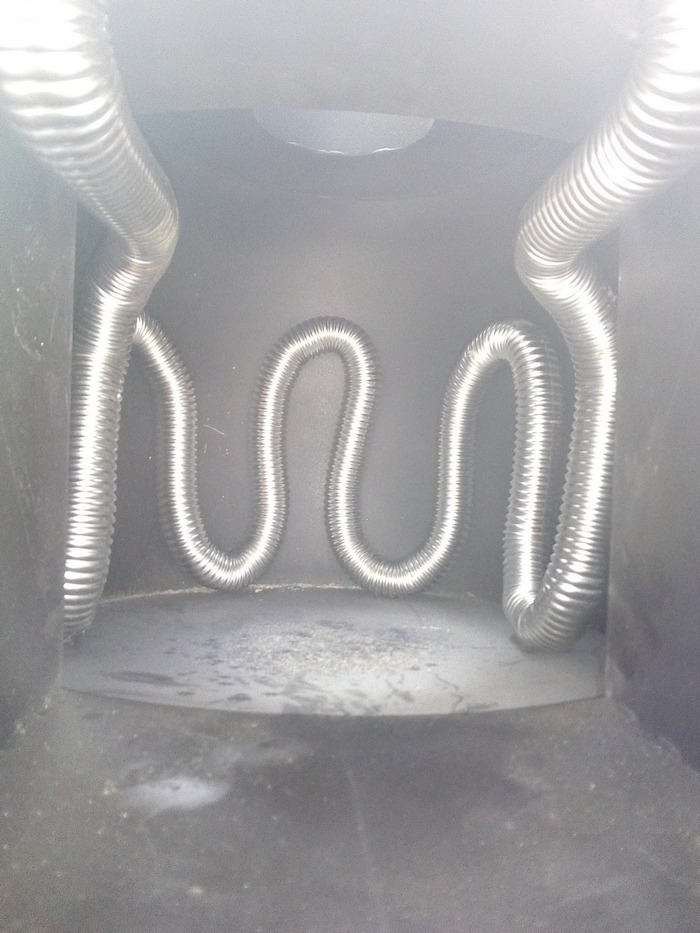

Аквапечка, ее модернизация, обсуждал тут и тут. Фото топки с теплообменником из гофрированной нержавеющей трубы:
Погнуть и втаскивать это туда было немного тово, непросто:)

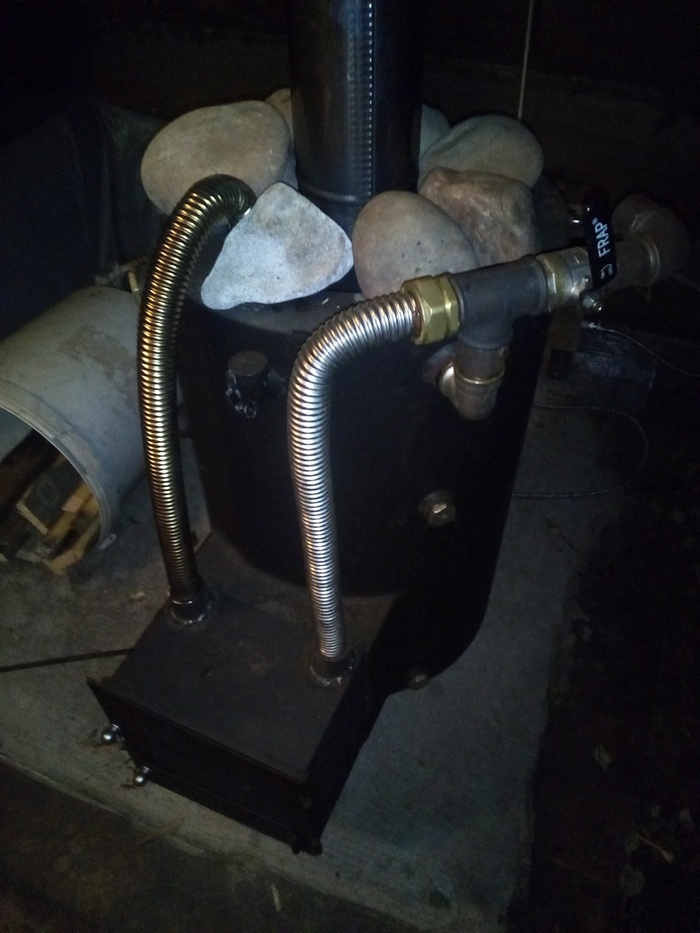

Фото общего вида печки в сборе (положение ручки крана задавало соотношение не нагретого/нагретого пара, причем думал, что придется часто регулировать, ан нет, нашел настройку и все, забыл про этот кран):
сзади печи на стене расположил емкость с поплавочным клапаном, куда подвел воду. Причем емкость расположил на перемещаемом вверх/вниз основании, чтобы регулировать уровень воды в печке. От уровня зависит общая выдача пара, а по факту, пара с жаром.
Если кратко, то конструктив печки до опупения простой. Стенки двойные, с зазором около 15 мм, в них при горении дров в топке (без поддувала! Подовое горение, вернее как бы поддувало есть, это заслоночка маленькая в дверце) кипит вода и в общем все! Ну, еще бестолковая ниша под каменку, куда авторы пускали пар типа на перегрев, но я-то придумал самый эффективный способ перегрева. Мало того, перегретый в топке пар я и пустил еще в ту каменку! Сделать такую печку из нержавейки – будет вечной! А эта была черной и долго не прослужила…
В общем, по опыту эксплуатации впервые получил что-то качественно более стабильное и управляемое в плане поддержания нужных для парения кондиций. То, что раньше получал на черной каменке, нагреваемой прямым огнем только мимолетно, попутно с постоянным высыханием веника и сложностями с протопкой (нужно очень много времени на протопку, до двух с половиной часов, часто подкладывая понемногу дров, к тому же и раскаляется каменка и дымоход так, что искры из трубы идут, что пожароопасно очень), стал получать на постоянной основе, причем от розжига до парения проходило всего полчаса! Всего полчаса!!!
Только что часто жену просил в парной, когда парился, «приоткрой поддувало, призакрой поддувало»:), а она с полка на пол, с пола на полок прыг – скок!:). Очень легко так было управлять потоком жара от печи:), спасибо любимой жене! И печке конечно же:). По факту, горит пара полешков неспешно, выставил заслонку как надо и паришься в неизменной атмосфере, надо добавить – открыл поддувало:) и тут же доходит!
Причем стали часто ловить такой эффект при парении, как будто мороз по коже пробегает! Одно место паришь, а рядом озноб идет! Бывало такое у кого нибудь? А главное, где и с какими печами? Очень интересно бы послушать такой опыт.
Попутно я еще с использованием Аквапечки начал производить измерения температуры и влажности дешевым китайским индикатором и нашел, что наилучшие ощущения, вот с этим вот ознобом, были при 60-65 градусах и около 50% влажности.

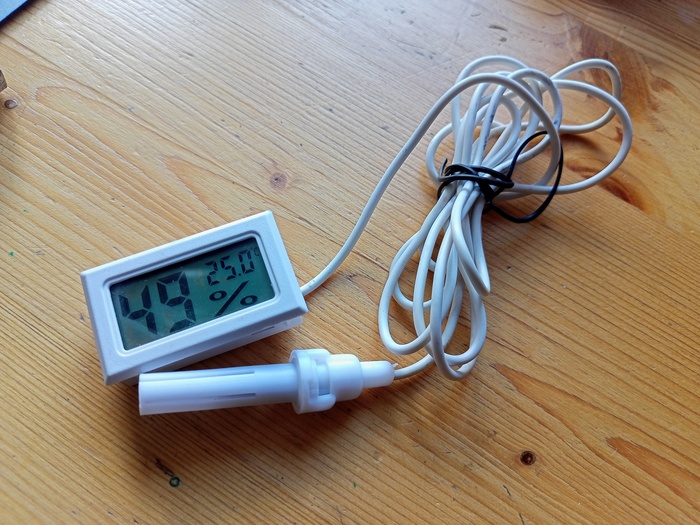

Фото показометра:
И хотя Аквапечка потребляла в разы меньше дров на банный день для моей семьи и гостей, все равно возня с дровами через какое-то время перестала уравновешиваться удовольствием от парения. Да и печку отдавать надо было. Что привело меня к идее создания ее электрического аналога.
Электрический вариант аквапечки выложил на обсуждение тут, в котором я пытался так же, как в Аквапечке, задавая уровень воды в печи получать нужное количество и нужный (как я тогда думал) перегрев пара.

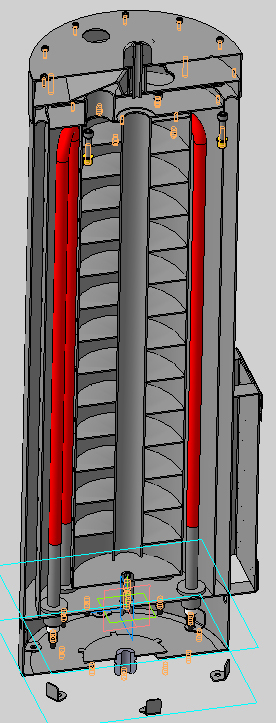

Изображение печи в разрезе:
в наружной оболочке держу требуемый уровень воды, она кипит, а дальше, в зависимости от положения заслонки вверху часть пара выходит, часть идет вниз камеры с тэнами (засыпанными чугунной дробью) проходит по спирали, перегреваясь, и тоже выходит в парную
Ну и что думаете могло пойти не так?:)
Первый запуск:
Крышка с регулировкой движения пара убрана. Цвет на видео термоядерный какой то:). А на деле ярко красный был.
Также тогда (19.01.20, для протокола:) ) и высказал мысль моего товарища (Лёха, еще раз привет! Снова благодарствие тебе!) о том, что может сработает просто тепловая пушка и парогенератор. Но поначалу пользовал этот вариант. Но из-за, внезапно конечно же, недостатков конструкции, ТЭНы стали выходить из строя (дробь потом еле выбил, спеклась и похоже от температурных расширений ТЭНам и приходил конец...) и пришлось бросить идею о парогенерации и перегреве пара (то есть получении нагрева воздуха) в одном изделии и получился у меня по факту хаммам, где всё делается паром.
Поэтому парную я отделал фольгой, чтобы сруб не сгнил, да пытался получить удовольствие от хаммама. Что выходило только при достижении 50-53 градусов цельсия, при 100% по факту влажности (дождик горячий с потолка капал, веселое это занятие, париться при таком:) ), когда хоть что-то от веника получаешь. Как бы пришпаривание при 50-53 градусах. Без какого-либо ощутимого прогрева. Собственно, это и есть температура точки росы 50-53 градуса. И температура конденсирующейся на теле влаги! Она и задает ощущения, вкупе с температурой воздуха! Что впоследствии и было понято и прочувствовано, о чем дальше всё расскажу.
Кстати, фольга по началу была такая блестянчяя, что ощущение было, как сказала жена, будто находишься внутри елочной игрушки. Никогда не бывал в парных, где было так много света! Да и сейчас оно как то забронзовело, наверное от жыра:). Топленого, но цвет, как у жареного... :)
В общем, далее идею о раздельной тепловой и парогенерации воплотил в жизнь. «Переделал что было просто в тепловую пушку. Поставил вентилятор, 18 кВт тэны... В общем в парной с 30 градусов до 60 нагоняет за 6 минут.»
Фото новой конструкции, сначала так (а как стены то играют!:) ) :

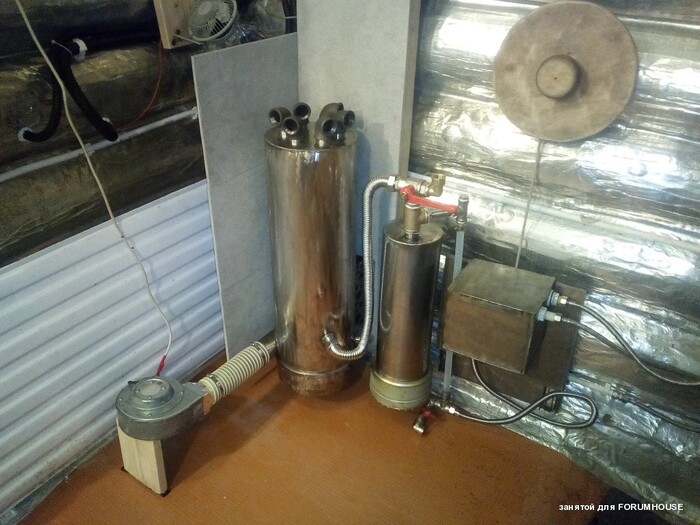

слева направо: Вентилятор, нагнетающий воздух в тепловую пушку с выходами нагретого воздуха вверху, подсоединенную сильфонной трубкой к парогенератору с краном вверху, переключающим направление пара в пушку для перегрева и напрямую в парную
справа от парогенератора оставшаяся от Аквапечки емкость с поплавком, поддерживающая уровень воды в парогенераторе (задается ее положением по вертикали, что для отладки было сделано на подвижном основании и регулировочным воротом вверху справа), указатель уровня воды и кран слива внизу. Потом сделал так:

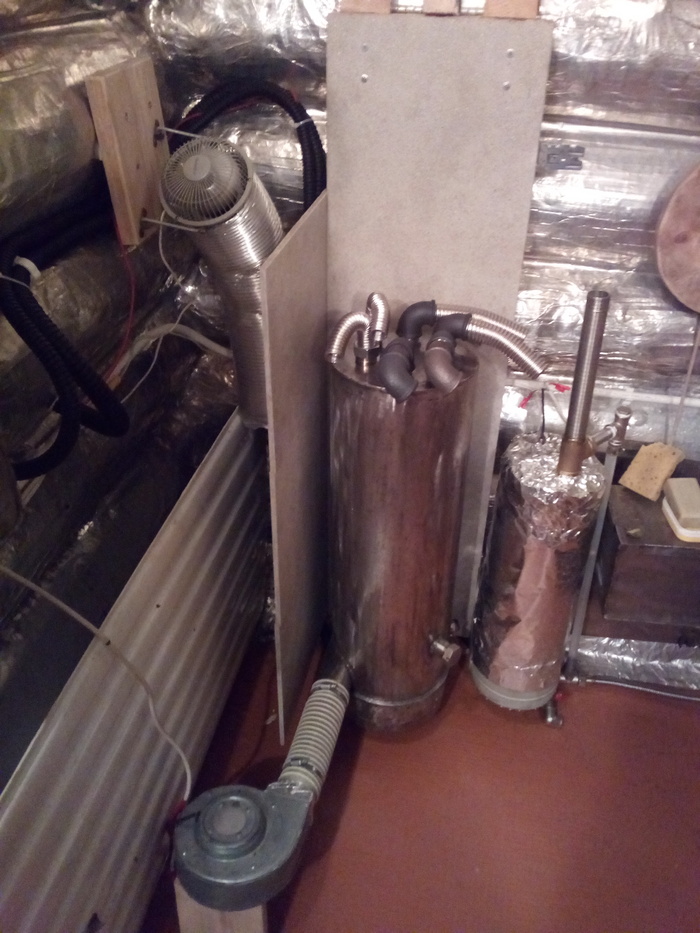

утеплил парогенератор, чтобы быстрее гнал пар, да пустил пар просто вверх, что хуже не сделало нисколько, перегревать оказалось необязательно. Слева виден вентилятор перемешивания воздуха в парной, необходимая штука оказалась для заряжания облака энергией
В конце концов чуть модернизировал парогенератор, чтобы кипятком не плевался:), вывел пар под потолок и стал балдеть от результатов, попутно, как обычно думая о следующих улучшениях.
И вдруг, каково же было мое удивление, когда один из известнейших банных деятелей, Виктор Маслов выкладывает положительное решение на заявку, сделанную им 13.05.2020! Вот его пост.
А печку он сделал практически одновременно со мной. Видимо параллельно творили, он и я. Как и другие, ищущие чего-то нового, чем черт не шутит? Классное совпадение, правда? :) Однако патентование того, что и я фактически придумал, сказать, что, эээ... эммм... взволновало меня – это ничего не сказать:).
Оглядываясь назад, какая же это однако классная практика, очень, очень классная практика извещать заинтересованных о положительном решении роспатента!:)
Ну и завёлся я от этого, поизучал, что опубликовано, понял, что еще не все потеряно и составил заявку о защите своей конструкции, что внезапно тоже привело к получению патента на изобретение №2756610 от 16.12.2020!
Тем более, что получаемое от бани стало настолько кайфово, что, когда наконец получилось управлять влажностью через температуру точки росы, так нажогался! Нет, так нажжжжогался!!! Заметьте, ничего, вообще ничего, кроме парения в парной! Никаких скачек по полкам за поддувалами! Никаких телодвижений с ковшиками и поддачами с потерями времени на ловлю мимолетного жара! Не говоря уже о топках, дровах, искрах и мусоре и потерянном и на это времени… Я просто вывалился тогда из парной со словами «это надо продавать!!!»…
В общем задумался о коммерциализации такого вот хобби, а что делать, если мне перекроют дорогу патентом? Вот что делать, что скажете, уважаемые? И угадайте с трех раз, что было дальше? :)
О чем, как водится, смотрите в продолжении, подписки, лайки, каменты, как обычно, тово самого:).
