Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей

Всем привет! приехал ко мне очередной не включающийся пациент в лице мощного игрового dell G7

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

До знакомства с этим 17 дюймовым красавцем, я уже разбирал его младших собратьев в лице dell g5, и уже тогда отметил недостаточную производительность системы охлаждения.

Хозяина ноутбука это так же волновало и он принял решение заменить стандартный термоинтерфейс на жидкий металл, что из этого вышло вы сейчас увидите.


Отсоединив систему охлаждения можем лицезреть жм, причем важно заметить не просто его наличие, а его количество, забегая вперед скажу что оно выше необходимого, это и сыграло злую шутку(

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост
Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Если коротко, то жм во время тряски ноутбука выбрался из под системы охлаждения и пошел гулять по корпусу, попутно задевая и попадая на материнскую плату.

Клиент самолично разобрал аппарат и увидел пораженный участок, который скинул мне до того как я получил аппарат.

На нем вы можете увидеть небольшую группу конденсаторов, которые "сожрал" жидкий металл.

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Во время осмотра больше каких то серьезных повреждений я не выявил, мат плата как новенькая, даже удивительно что поражен был всего лишь 1 участок, учитывая что я нашел кучу мелких шариков разбросанных по корпусу.

Но для начала проходимся по всем основным фазам питания, и к счастью не находим ничего подозрительного.
Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

После перепайки этих конденсаторов аппарат включился, и спустя 4 минуты сброса биоса дал картинку, но радость моя была не долгой, ведь оказалось что у нас не работает один из 2 слотов под оперативную память, клиент перед отправкой так же упомянул что заметил так же жм между контактами озу и старался его оттуда удалить.

Я решил не мешкать и попросту заменить подозрительный разъем ( и как оказалось не зря, только после его снятия под микроскопом я разглядел застрявший шарик жм.

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Достаем плату донор, залуживаем все контакты сплавом розе, не жалеем и не бойтесь что контакты слипнуться. Далее переворачиваем плату и феном примерно в 450 градусов прогреваем обратную сторону.

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост
Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Затем, очищаем снятый разъем от остатков припоя и сплава розе, при помощи спирта и зубной щетки удаляем всю грязь и остатки флюса, получаем примерно следующее.

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

А вот с платой которую ремонтируем поступаем немного иначе, проходимся так же сплавом розе, но греем феном над разъемом, температура 300 градусов, этого вполне хватит что бы сплав розе расплавился и не достаточно что бы как то повредить плату и соседние элементы.

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Все контакты в обязательном порядке очищаем о сплава розе при помощи оплетки

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Процесс установки я думаю понятен, просто устанавливаем разъем на свое место и пропаиваем под микроскопом ( желательно) каждый контакт.

Как убить ноутбук жидким металлом или ремонт dell G7 за 120000 рублей Ремонт, Сервисный центр, Dell, Видео, Длиннопост

Устанавливаем обе планки озу и радуемся что у нас 16 гигабайт и все работает правильно)

Итог.
Ремонт получился достаточно простым, этот пост скорее показательный случай что может произойти если не прочитать инструкцию, ведь жм вещь достаточно не безопасная если не соблюсти все условия.
Признаюсь, когда клиент позвонил мне и сказал что жидкий метал попал на плату из под процессора, первое что я представил что он выкатился прям рядом с процом и что то коротнул около него, я морально приготовил клиента что возможно процессор труп, хотя как оказалось все обошлось)

На этом все, берегите себя и свои ноутбуки, до скорых встреч)


Ну и как всегда видео вариант данного ремонта, с замерами ( если вдруг кому понадобится)

Я в ВК https://vk.com/viknote

Показать полностью 11 1

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку

Всем привет!) Сегодня поведаю вам историю ноутбука, на который попало буквально 2 капли кофе, но их точности позавидовал бы даже снайпер.

В исходных данных имеем некогда "не кислый"  asus g751 с процессором core i7-4720hq и видеокарточкой gtx980m, конфигурация практически топовая для данной модели.

Перейдем сразу к делу, а именно к осмотру платы.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

Замечаем 2 сильно пораженные области

№1 это залитый шим питания процессора, на обратной стороне платы.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

№2 залитая шим питания хаба.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

И если залитие на питании хаба меня не очень сильно огорчило ( т.к хаб в случае чего можно поменять за разумные деньги) то вот залитый шим проца, напряг меня конкретно.

В остальном плата практически не пострадала, были еще мелкие следы засохшего кофе, но без коррозии.

А теперь, давайте-ка я вам объясню мое переживание по поводу залитого шима процессора....

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

Из опыта могу сказать что в 80% случаев попадание жидкости на шим проца приводит к выходу процессора их строя.

Конкретно в нашем случае, произошел пробой мосфета в цепи питания процессора, и 19в напрямую вошли без подготовки в процессор...

Размыкаем 3 фазы питания и смотрим что со стороны нагрузки у нас 0.26 ом т.е короткое замыкание, нормальное сопротивление процессоров haswell 15-20 ом.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

После всех замеров установил что кроме процессора, мосфета в его питании, больше ничего не пострадало, но для перестраховки решаю поменять шим процессора и шим питания хаба( проверять их путем подачи питания у меня нет желания, убить еще один процессор как то не хочется)

У нас на ноутбуке стоит i7-4720hq, найти данный камушек в наши дни за вменяемые деньги занятие не простое, но i7-4700hq вполне себе отличный вариант, который ставился на большое кол-во ноутбуков.

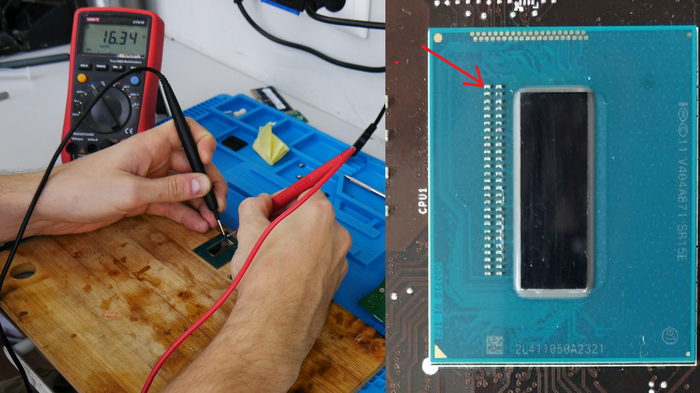

Небольшой лайфхак для проверки этих процов, если допустим вы покупаете уже снятый камень, замерьте сопротивление на блоке конденсаторов около кристалла, там должны быть наши заветные 15-20 ом

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

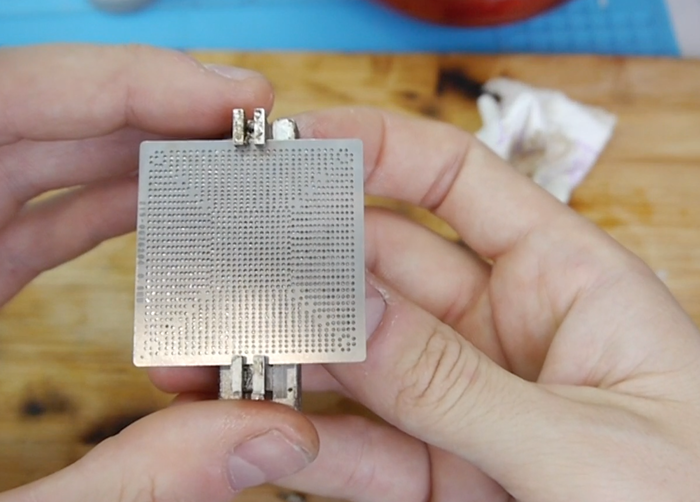

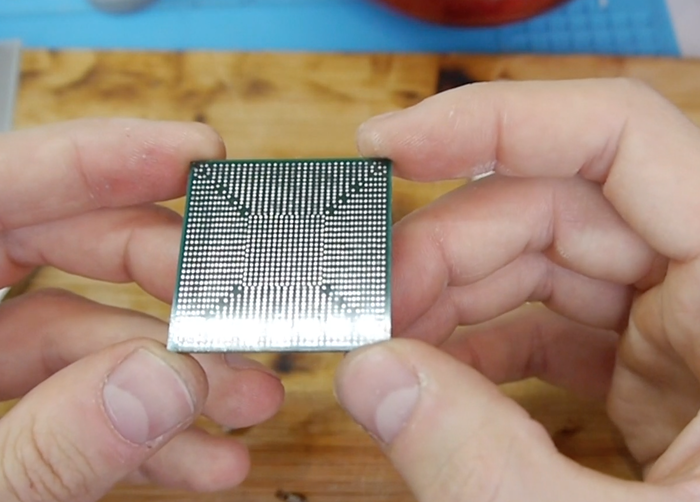

У нашего экземпляра все в порядке, реболю на свинец и ставлю на станцию нашего страдальца.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

После посадки, даем плате остыть, проверяем все сопротивления, и пробуем подать питание.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

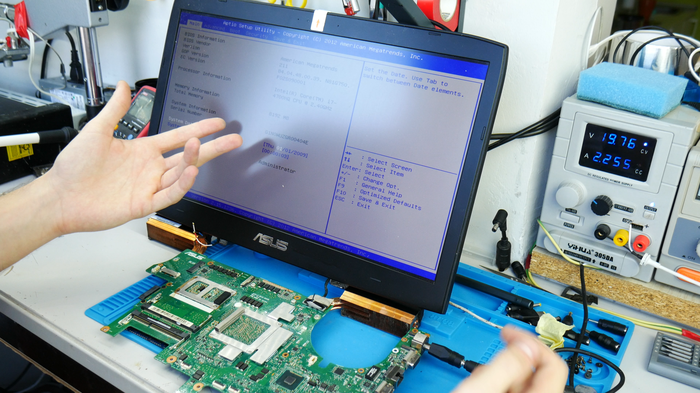

Наш процессор встал как родной, все определилось корректно, можно собирать и тестировать.

Ремонт некогда топового Asus Rog G751 Который Хлебнул кофейку Ремонт ноутбуков, Сервисный центр, Видео, Длиннопост

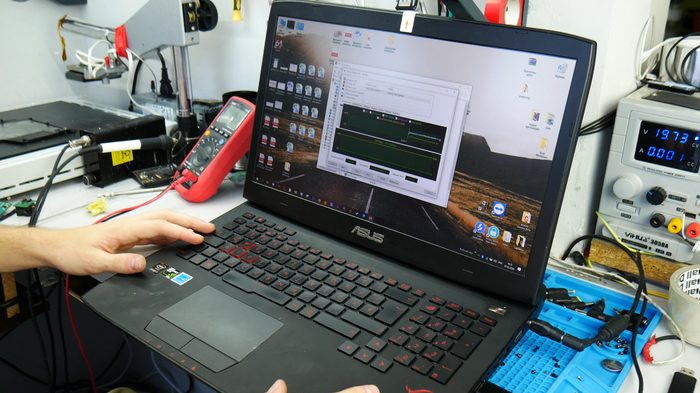

Первым делом запускаю тест процессора в аиде, что бы убедиться в работоспособности нашего камушка, к счастью все работает отлично)


По сути вот и весь ремонт, учитывая что аппарат 17 дюймовый и плата большая, удивительно как избирательно попала жидкость на плату( попади она чуть правее или левее и таких печальных последствий можно было избежать.


Ну и как всегда, видео вариант данного ремонта)

Я в ВК https://vk.com/viknote

Показать полностью 9 1

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра

Всем привет и хорошего дня) Сегодня у меня на ремонте уже полюбившаяся мне модель ноутбука msi gp62m.

Обратился ко мне подписчик из другого города и попросил помочь с ремонтом, предыстория у ноутбука следующая:

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

Поведение официального сц мне вполне понятна, там особо не церемонятся и сразу заряжают замену матери если у ноутбука закончилась гарантия, правда тут стоит сказать что это работает только если сц действительно официальный, а то бывает что недобросовестный сц может таким образом  ̶р̶а̶з̶в̶е̶с̶т̶и̶ ̶ убедить клиента что ремонт в 30000 + вполне себе хорошая идея.
Кому интересно мат плата на этот аппарат на алиэкспрессе стоит +- 25000р для нашей модификации, разумеется она будет бу и есть шанс что она будет не исправной, но все же.

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

Но это все была лирическая часть, перейдем же к нашему пациенту) После осмотра мат платы я долго пытался понять про какое механическое повреждение шла речь, но мать была почти что как новая, даже следов пайки поначалу я не заметил.

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост
Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

При нажатии на кнопку потребление составляет 0.025 а что лично мне говорит о 2 вещах, а) у нас нет кз и это хорошо. б) реакция на нажатие кнопки присутствует

Разбираем и изучаем под микроскопом плату, дабы не упустить "механическое повреждение"

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

Но увы, никаких повреждений я не обнаружил, нашел лишь хаб у которого отковыряли компаунд и по всей видимости прогревали (в аду для прогревастов хабов есть отдельный котел)

В остальном все сопротивления в норме, дежурные питания есть и питание хаба тоже есть, но старта нету.
Дабы удостовериться что хаб не пал смертью храбрых при прогреве в предыдущем сц, я принимаю решение заменить его.

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

Видно как побулькивает при нагреве флюс, я флюс при снятии чипов никогда не добавляю.

Увы после замены хаба, прошивки основного биоса и прошивки мультиконтроллера, поведение осталось прежним.

И самый правильный вариант развития событий, это поиск power sequence для нашей платы или похожей, и поиск сигнала которого нет на плате.

Но для начала нужно сделать самую простую операцию, которую я советую делать всем, проверить состояние часового кварца,расчехляем осциллограф и вперед.

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

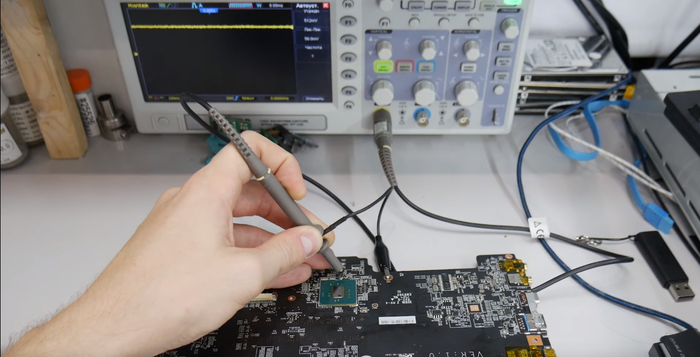

Подаем питание и видим  ̶ф̶и̶г̶у̶ ̶  что кварц то у нас не работает....

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

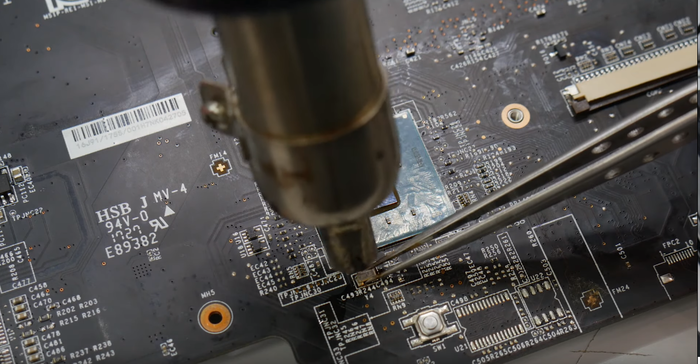

Меняем и проверяем.

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

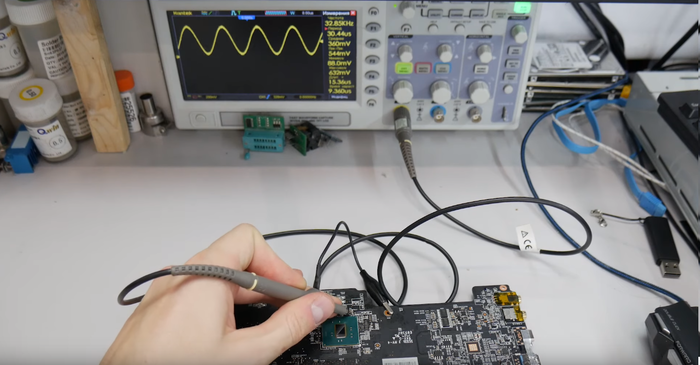

Ну совсем другое дело, 33 кгц как и должно быть.

Собираем все нужное для старта и смотрим запустится ли.

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

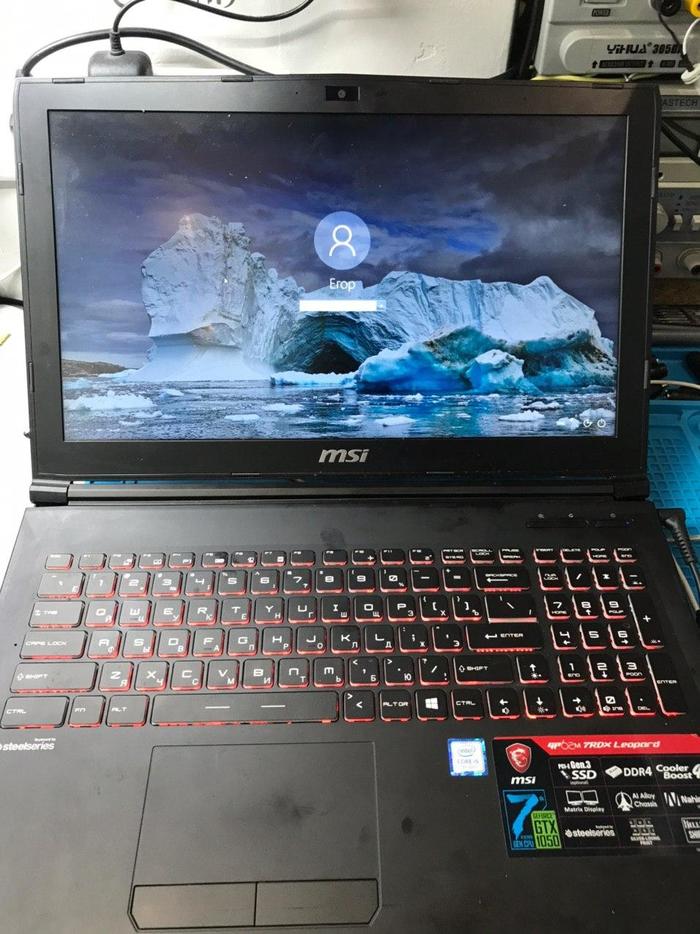

ООО да) старт есть, изо есть, о чем можно еще мечтать?!

Простой ремонт 10 по счету Msi gp62m или странное поведение сервисного центра Сервисный центр, Ремонт ноутбуков, Видео, Длиннопост

Как обычно тестим и отсылаем клиенту)

Ну и как всегда вывод.

На моей практике неисправность кварца бывает не очень часто, тут я думаю на лицо производственный брак, хотя в  причинах почему они дохнут я особо не разбирался.

Скажем так, проверка кварцев это пожалуй одна из основополагающих диагностических процедур, если кварц не генерирует ничего, то дело часто бывает или в нем или в хабе, опять же по своей практике сужу.

Так же есть видео вариант данного ремонта, если кому интересно можете ознакомиться)

На этом все) до скорых встреч)


Я в ВК https://vk.com/viknote

Показать полностью 11 1

Перегрев-выключение ноутбука после чистки, возможно ли?Коншн...

Всем привет) Вот и отгремели праздники, пора за работу. Пост будет коротким, т.к это скорее крик души).

Принесли ноутбук с проблемой - выключается после нагрузки на gpu.

Я ожидал всякое, замена видеочипа, нехватка питания от бп, забитая система охлаждения.

Но увы нет, увидев эту картину я начал задаваться вопросами, КАК? и главное ЗАЧЕМ?

Перегрев-выключение ноутбука после чистки, возможно ли?Коншн... Охлаждение, Чистка, Термопаста, Длиннопост
Перегрев-выключение ноутбука после чистки, возможно ли?Коншн... Охлаждение, Чистка, Термопаста, Длиннопост
Перегрев-выключение ноутбука после чистки, возможно ли?Коншн... Охлаждение, Чистка, Термопаста, Длиннопост
Перегрев-выключение ноутбука после чистки, возможно ли?Коншн... Охлаждение, Чистка, Термопаста, Длиннопост

Если  вкратце, человек решил дополнительно охладить дросселя фаз питания видеочипа и банки видеопамяти, прикрепив к ним терморезинки не подходящей толщины, казалось бы, ерунда, но это какое то повальное зрелище последних лет.

Если кратко то проблема выглядит следующим образом

Перегрев-выключение ноутбука после чистки, возможно ли?Коншн... Охлаждение, Чистка, Термопаста, Длиннопост

Пятно контакта между СО и кристаллом чипа недостаточное, ввиду неправильно подобранных терморезинок, именно поэтому терморезинки существуют разной толщины.

Что бы такого не происходило, прежде чем собрать ноутбук, убедитесь что пятно контакта приемлемое, для этого нанесите термопасту и затяните все болты крепления системы охлаждения, а после открутите и посмотрите, полностью ли прижимается охлаждение к кристаллу или нет.

Думаю не стоит говорить,что недобросовестные дельцы, могут зарядить вам замену видеочипа, при этом всего лишь убрав эти злосчастные прокладки, и мало кто догадается что причина была столь незначительна.

От себя добавлю, охлаждение видеопамяти в ноутбуках не игрового класса, вообще не имеет смысла, ибо ее нагрев не столь ощутим, нежели нагрев самого чипа, т.е в этом аппарате можно и вовсе убрать эти прокладки и все будет работать без проблем.



P.S Понимаю что для многих выступлю в роли капитана очевидности этим постом, но вы не представляете как часто приходится сталкиваться с разными вариациями подобной проблемы.



vk.com/viknote

Показать полностью 5

Ремонт Dell N5110 курьезный случай с хабом

И снова всем доброго времени суток дорогие читатели)

Бывают в жизни ремонтника такие моменты, когда казалось бы чинишь одну неисправность, а вместо нее появляется совершенно другая, при том становится еще и непонятно, был ли второй дефект или его привнес уже ты сам, такое  бывает крайне редко, но увы деваться в таких случаях некуда и приходится чинить до конца....)

Принесли в ремонт прекрасный аппарат dell n5110 с неисправностью - не включается, и как заметил сам клиент, при подключении зарядного устройства, индикатор на нем затухает.

Уже по этому скромному описанию становится ясно с чем придется иметь дело, а именно с коротким замыканием.

Так же перед тем как выключиться, в системе всплыла ошибка видеокарты, это косвенно поможет нам сузить круг подозреваемых, давайте же приступим)

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

Для начала стандартная процедура. Подключаем к лбп и смотрим действительно ли у нас короткое замыкание, вдруг проблема в зарядном устройстве, что к слову так же может быть.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

Как можете видеть, на лабораторном блоке питания я выставил ограничение в 1.142 ампера и при подаче 19 вольт они просаживаются до 3.4 что свидетельствует о наличии кз.

При помощи тепловизора находим виновника, это транзистор в цепи питания видеочипа irf6721 особенностью данного транзистора является то что его корпус одновременно является его drain-ом, выпаиваем его и запаиваем новый.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

Отлично, после его замены я уже расслабился и подумал что дело сделано, пробежался по плате, короткое замыкание ушло все гуд, подключил все необходимое для старта и приготовился лицезреть прекрасный логотип дела, но вместо этого меня ждал черный квадрат Малевича и грустная музыка " ах как хочется вернуться..."

Поразмыслив я понял что нужно подключать дедукцию. А замеры напряжений показали что отсутствует питание встроенного графического ядра процессора, если посмотреть power sequence практически любого ноутбука то станет ясно, это питание появляется одним из последних, отсюда я делаю вывод, или какой либо из шимов не выдает power good (все выдают), или мертв процессор (жив) или сдох хаб ( к сожалению да)

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост
Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

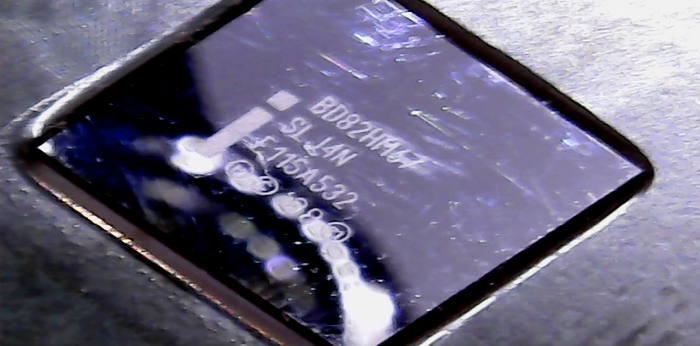

Если присмотреться то видно что на хабе присутствует тонкая линия над названием, собственно он лопнул...

Тут у меня возникло несколько предположений:

1)Из-за теплового расширения при замене транзистора, хаб под действем температуры решил разделиться на 2 части.

2)Дефект был до меня и я его не заметил.

Но увы, в такие моменты приходится брать вину на себя, т.к сразу я этот дефект не заметил, а значит доказательств моей невиновности нет.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

Так что берем новый хаб и ставим взамен испорченного, на плате установлен hm67 у меня в наличии есть hm65 по сути это одно и тоже, за редким исключением эти хабы меняются в обе стороны без проблем.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

̶о̶х̶а̶п̶к̶а̶ ̶д̶р̶о̶в̶ ̶и̶ ̶п̶л̶о̶в̶ ̶г̶о̶т̶о̶в̶

После установки, скрещиваю пальцы на руках и ногах, лапах котов и жену тоже на всякий случай прошу скрестить.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост
Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

Жить стало лучше, жить стало веселей)

Теперь остается надеяться, что видеочип выжил после пробоя мосфета по 19 вольтой линии и в системе мы не увидим восклицательного знака с 43 ошибкой или отсутствующей видеокарты в принципе.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

Признаюсь честно я не думал что видеокарта выжила, но как это ни странно, она прекрасно себя чувствует и спокойно проходит furmark.

Осталось только собрать, написать клиенту и отдать)

Что хочется отметить,( к сожалению для меня) Хаб я установил за свой счет т.к не был уверен что это не моя вина, в таких случаях просто напросто другого выхода не остается, клиент же по сути заплатил только за восстановление фазы питания видеочипа и все, забыл упомянуть, что я решил на всякий случай заменить все транзисторы в цепи питания видео.

Ремонт Dell N5110 курьезный случай с хабом Ремонт, Dell, Bga, Видео, Длиннопост

А на этом у меня все) Удачных вам ремонтов и до скорых встреч)

https://vk.com/viknote

Показать полностью 11

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых

Всех приветствую дорогие читатели) Очередной ремонт видеокарты после сц, сегодня я покажу как при помощи тепловизора и какой то матери воскресить очередной труп.


Для начала краткая предыстория. Давным давно в далеком краю... принес мне странник этот старинный "Артефакт" от 2016 года и молвил, отдавал он ее в руки супостатов недобрых, после которых артефакт перестал артефачить и теперь только показывает черный квадрат.

Ну ладно хватит отсебятины, в общем карта артефачила, а после сц перестала выводить изо совсем)

Как говорится внимательный осмотр это половина успеха в ремонте, понеслась.

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

Для начала стоит отметить что тут произвели так называемый стартовый пакет услуг, перепрошивка биос, прогрев памяти, к счастью не стали греть чип, хотя в пакете all inclusive обычно греют все, что бы прям от души.

Кз по памяти говорит нам о нескольких вариантах
1)Неисправен контроллер памяти в самом gpu

2)Неисправна 1 или несколько банок видеопамяти, бывает что и все могут быть в кз, как правило после пробития мосфета в цепи питания памяти, но там и чип улетает.

3)После прогрева памяти слиплись шары под какой то из банок видеопамяти

Наша же задача тут не хитрая, отпаиваем фазу питания видеопамяти, подключаем лабораторный бп и подаем 1.5 вольта и ограничиваем ток скажем в 2 ампера, дальше можно пробовать нащупывать неисправную банку, но забегая вперед скажу что тактильно в этом случае ничего не грелось, по этому я использую тепловизор.

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

Тепловизор показал что чуть нагревается банка под позиционным номером м1, это не может не радовать, шансы на точто гпу цел повышаются, снимем этот чип и посмотрим поднимется ли ̶э̶к̶о̶н̶о̶м̶и̶к̶а̶ ̶р̶о̶с̶с̶и̶и̶ ̶ сопротивление.

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

Так и есть, сопротивление выросло до 47 ом и это хороший знак, походу добби сегодня будет есть)

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

далее запаиваю донорский чип, т.к до конца не уверен в полной работоспособности этой банки.

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

Ставлю плату на нижний подогрев, температура низа 280 градусов, и при помощи фена (средний поток и 330 градусов) равномерно прогреваю чип, примерно через 10 сек он садится на свое место.

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

Шикарно, карта дала изображение и это очень хороший знак, но мы помним что изначальным дефектом карты были артефакты, поэтому от греха подальше решаю прогнать всю память при помощи mats что бы исключить проблемы с остальными банками.

Ремонт Asus Dual Gtx 1060 6 gb или как найти мертвеца среди живых Asus, Ремонт, Видео, Длиннопост

После теста видеопамяти (который прошел успешно) Включаю фурмарк и жарю карту еще около часа -двух.

Теперь так сказать выводы.

Можно ли сказать что изначально была именно эта банка памяти мертвой и именно она давала первоначальные артефакты?

К сожалению нет, но клиент не захотел менять всю память целиком т.к это скажется на цене.

Если бы не было тепловизора к сожалению пришлось бы снимать все банки по очереди или все сразу, это в свою очередь существенно сказывается на времени и цене ремонта, поэтому тем кто чинит карты и ноутбуки на регулярной основе советую его к приобретению, да штука не дешевая, но время дороже.

К слову не всегда артефакты вызваны неисправной видеопамятью, по статистике я бы сказал 50/50, но в этом случае клиенту повезло и он отделался по сути заменой 1 маленького чипа.

Пока на этом все, всем хорошего вечера)

https://vk.com/viknote

Показать полностью 7

Ребол это просто! Ремонт не определяющейся msi rx470

Всем доброго времени суток друзья) Вспомнил что как то в одном из своих постов говорил про контент для новичков, для тех кто только постигает основы и у кого есть хоть и простые, но вопросы.

А для тех кто посмотрит видео до конца, я приготовил небольшой сюрприз)


Начать я решил с самого простого, но и самого сложного (если не знать некоторых тонкостей), а именно про ребол и замену bga чипов. Не знаю почему, но достаточно часто слышу в свою сторону вопрос от обывателей которые приходят ко мне - "А вы что и чипы меняете?"

Для не посвященных людей это что то мистическое на ровне с алхимией или некро ̶ф̶е̶л̶и̶е̶й̶ ̶мантией.

И так погнали

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

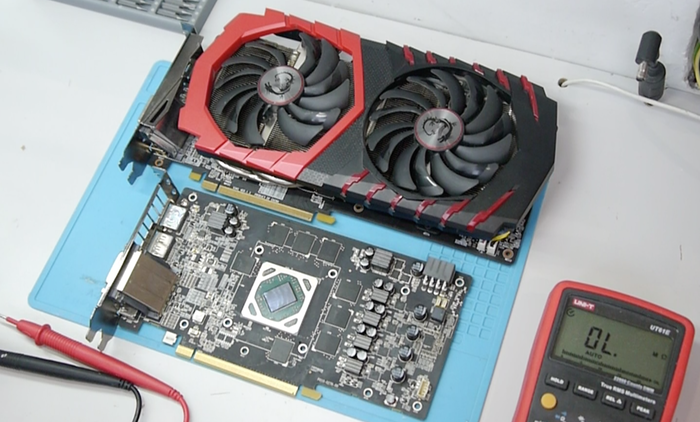

Собственно у нас есть 2  ̶с̶т̶у̶л̶а̶ ̶ карты, у одной нету охлаждения (и искать его мне капец как лень) у второй пробитие по линиям pci-e причем пробитие по самой 1 линии (сопротивление бесконечность, т.е обрыв)  и следовательно мы имеем весьма любопытный дефект.

Карта без проблем определяется на платформе амд( протестировано на 3 разных системах) проходит все тесты и даже в играх чувствует себя более чем достойно, но наотрез отказывается инициализироваться на платформах от интел (мать ее никоим образом не детектит).

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

Почему так произошло я хз, карта валялась у меня почти год и я не знал что с ней сделать, точнее как, знал конечно  ̶в̶ы̶б̶р̶о̶с̶и̶т̶ь̶ ̶н̶а̶х̶у̶й̶ ̶ починить, но ремонт тут будет заключаться чисто в замене чипа, покупать такой новый или бу дорого, но один из клиентов мне подкинул чисто плату с условно живим чипом и мертвой памятью и я понял как лучше ее применить)

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост
Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

Да теперь в мое распоряжении появился тепловизор, и я его применяю даже там где не надо) Но прикольно ж)

Но что то я отвлекся.

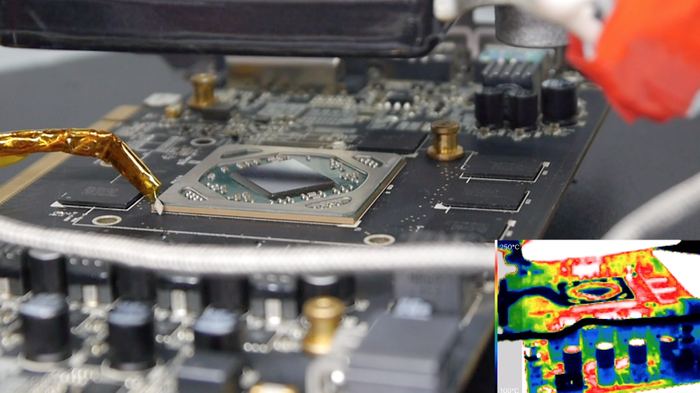

Первым делом снимаем с нашей донорской видеокарты чип, к плате креплю фторопластовые стойки, ставлю нижний подогрев на 300 градусов и жду пока наша подопытная прогреется где то до 100 градусов, после включаю верхний подогрев, который в свою очередь ограничен по мощности диммером на 250 ватт, при таком потреблении экспериментальным путем я выяснил, что прогрев платы происходит примерно 1 градус в 2 секунды, что как по мне является вполне комфортным условием для чипа и платы.

Когда температура нашей платы в районе чипа достигнет 215-220 градусов, припой расплавится и мы без труда сможем снять наш чип, по моему опыту скажу, если перегреть чип до 250 то вероятность его выхода из строя больше 90% порой даже видно как из под кристалла через компаунд просачивается припой, из-за температурного расширения, и соответственно все шары под кристаллом так же слипаются.

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

После снятия чипа мы должны очистить его контактные площадки от остатков припоя, грязи и тд. Делается это следующим образом.

1)Разбавляем если нужно свинцовосодержащим припоем наши контактные площадки (проще будет снять безсвинцовый припой)

2)Проходимся оплеткой до состояния ровной поверхности, температура жала в моем случае была 400 градусов, что бы оплетка легко снимала припой, добавляем по необходимости флюс.

3) Получаем картину как на фото, разумеется очистив чип от остатков флюса и прочих продуктов жизнедеятельности, кто то использует спирт, я использую flux off, опять же тут кому как больше нравится.

Далее подбираем подходящий трафарет( на трафарете смотрим какие шары рекомендованы для этого трафарета, в нашем случае это 0.5)

Наносим тонкий слой флюса в моем случае это flux plus, его кол-во должно хватать что бы образовать тонкий слой на всей площади чипа, нанесете чуть больше, и флюс может начать выталкивать ваши шары их отверстий во время ребола.

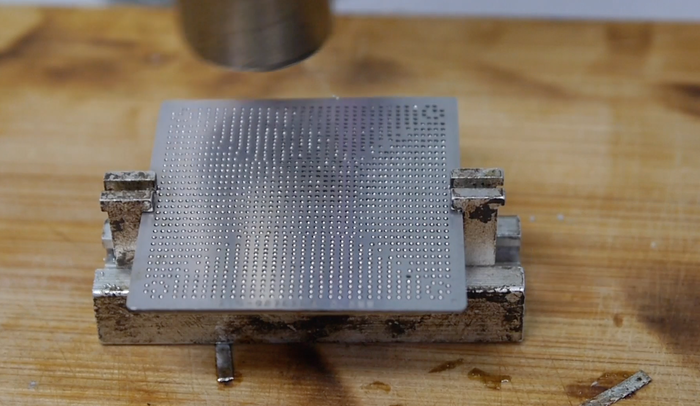

При помощи изобретения дядюшки СуньВынь, совмещаем наш бутер из чипа, флюса и трафарета.

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

Ставим фен на минимальный поток, температура где то 300-320, для чипов меньшего размера я ставлю  220-250 и равномерно прожариваем наш чип начиная с краев, но перед этим секунд 15-20 прогреваем всю поверхность трафарета, иначе можем получить деформировавшийся от температуры трафарет и кучу слипшихся шаров. К слову дальше увидите как это бывает.

Что бы все шары попали в "лузы" необходимо соблюдать "стерильность" трафарета и не касаться пальцами его поверхности, устанавливать сугубо за ребра.

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост
Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

Один шарик я специально оставил что бы показать как его сажать если он с 1 раза не припаялся, не уверен что успею это рассказать в посте) уж очень много получится фоток, и можно заметить как дальний правый угол как бы приподнят, к сожалению качество китайских трафаретов порой оставляет желать лучшего, иногда они норм а иногда нет( К тому же он у меня чуть погнут в принципе, но на самом деле это почти никак не влияет как качество ребола, тут шары крупные так что норм, вот когда приходится реболить хабы 0.3 шарами то там качество трафарета играет первостепенную роль.

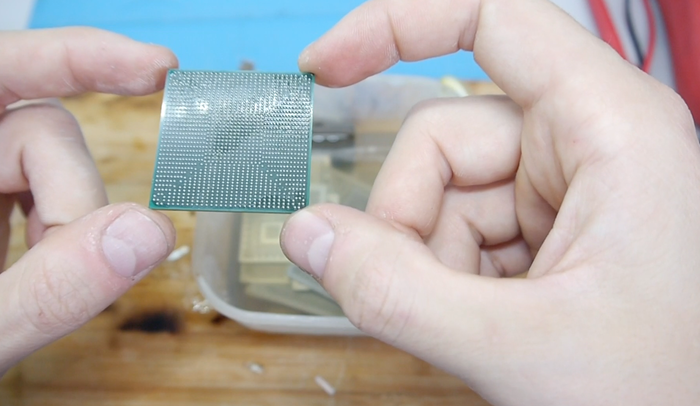

После даем чипу чуть остыть, поправляем неудачные шары и чистим чип, на выходе получаем что то типа этого.

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

Ну что? Утомились?) осталось немножко)

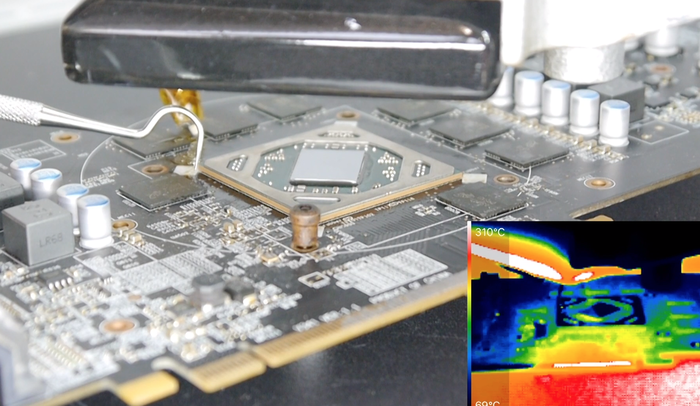

Далее проходимся оплеткой по нашей рабочей плате, подготавливаем и чистим поверхность, наносим флюс что бы был тонкий слой, без фанатизма, а то порой люди льют пол тюбика и там аж все плавает, соблюдая ключ устанавливаем на плату и ставим на станцию, в этот раз т,к мы отреболили на свинцовосодержащие шары, наш чип сядет где то на 170-190 градусах, зависит от состава самих шаров.

Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост
Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост
Ребол это просто! Ремонт не определяющейся msi rx470 Ремонт, MSI, Видео, Длиннопост

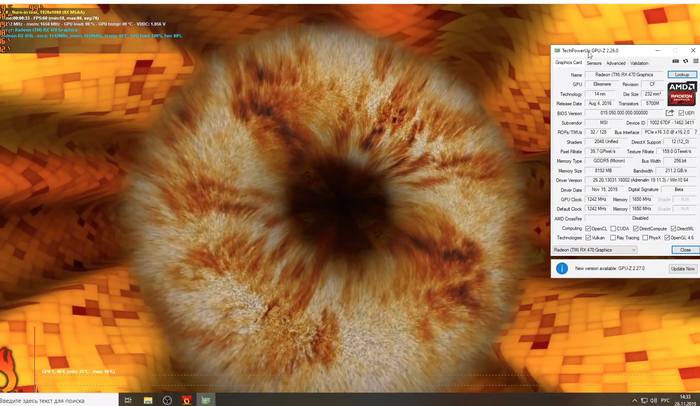

Собственно охапка дров и плов готов) Наша карта определилась и  спокойно прошла все тесты, ближайшую неделю я буду ее тестировать в своем компьютере, что бы быть на 100% уверенным в ней.

На этом думаю что урок окончен, всем спасибо все свободны)



P.S Если кому интересно то эту карту я хотел бы разыграть, розыгрыш будет на моем канале на ютубе, все условия и тд будут в описании к видео, вообще у меня скопилось много различного железа и в планах от него избавляться примерно таким образом)


vk.com/viknote

Показать полностью 12

Покупка ноутбука под восстановление, стоит ли игра свеч?

Всех приветствую)Немного нетипичный для меня пост, но все же решил написать.

Один из моих подписчиков, скинул мне объявление о продаже нерабочего ноутбука за 2000р  и спросил, сколько может стоить его восстановление? Я решил на практике показать, сколько нужно вложить в казалось бы дешевый ноутбук, что бы им можно было пользоваться.

Покупка ноутбука под восстановление, стоит ли игра свеч? Asus, Ноутбук, Ремонт ноутбуков, Видео, Длиннопост

Собственно вот наш пациент, ноутбук Asus k555l, в объявлении сказано что включается раза с 10, не работает часть клавиш, проблема с корпусом, а именно с верхней ее частью, нету жесткого диска и полумертвый акб.

Когда я его купил то увидел это

Покупка ноутбука под восстановление, стоит ли игра свеч? Asus, Ноутбук, Ремонт ноутбуков, Видео, Длиннопост

Собственно при нажатии на кнопку вкл, изображение наш ноутбук не показывал, так же была пробита болтами крышка матрицы, сломана рамка матрицы и отсутствовала заглушка на петли.
Начал я как обычно с диагностики главной проблемы, а именно отсутствие изображения.

Покупка ноутбука под восстановление, стоит ли игра свеч? Asus, Ноутбук, Ремонт ноутбуков, Видео, Длиннопост

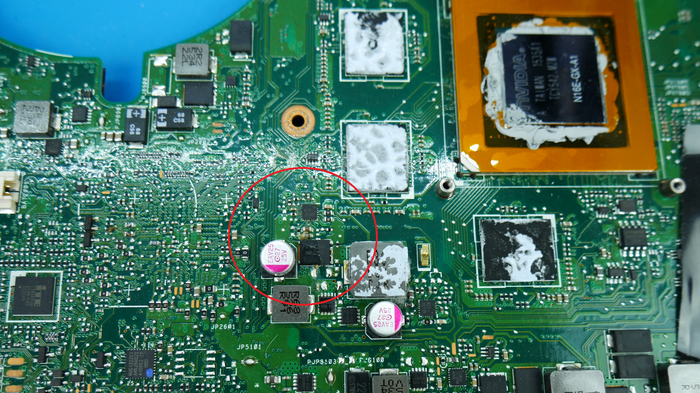

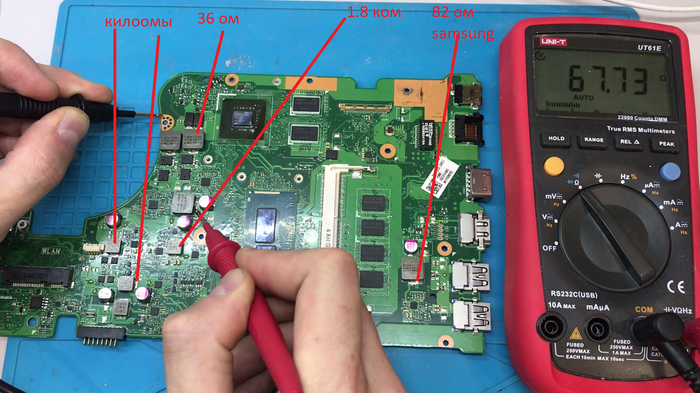

Пройдясь по основным фазам питания, никаких подозрительных участков я не нашел, учитывая что у нас тут установлен "комбайн" (процессор совмещенный с хабом на одной подложке который часто любит умирать и стоит не дешего) это нельзя оставлять без внимания.


При подаче питания с ЛБП, потребление в районе 0.7а, что как бы намекает нам о работоспособности всех фаз питания, точнее наличия на них необходимых напряжений.

Значит у нас нет инициализации, а тут варианты следующие: повреждена прошивка биос, вышла из строя распаянная озу, проблемы с процом или чем то еще.

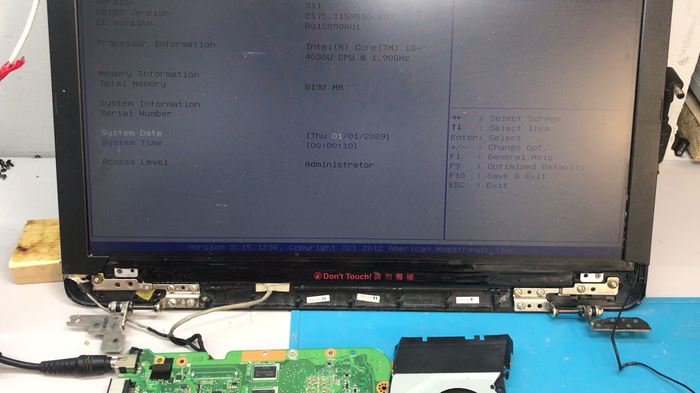

Для начала я перепрошил биос чистым дампом, но это к успеху не привело, тогда прошил дампом, который отключает работу с распаянной озу и ура! картинка появилась))

Покупка ноутбука под восстановление, стоит ли игра свеч? Asus, Ноутбук, Ремонт ноутбуков, Видео, Длиннопост

Теперь мат плату можно считать условно живой, ее откладываем в сторонку и занимаемся корпусом, нам необходимо отремонтировать верхнюю часть (голову) ноутбука.

Вариант который я считаю наиболее приемлемым, это замена корпуса, но у нас модель k555l на которую достаточно трудно найти запчасти (корпус металлический), а если и найдем то стоить они будут достаточно дорого, куда проще попробовать приживить запчасти от x555l (корпус пластиковый) в котором ставятся такие же мат платы, и к слову такие запчасти у меня были в наличии, все что нужно, крышка, рамка и заглушка.

Во время установки появилась только одна маленькая проблема, запчасти вроде бы как похожи, но незначительные отличия все таки были, а именно смещенные крепления петель.

Покупка ноутбука под восстановление, стоит ли игра свеч? Asus, Ноутбук, Ремонт ноутбуков, Видео, Длиннопост

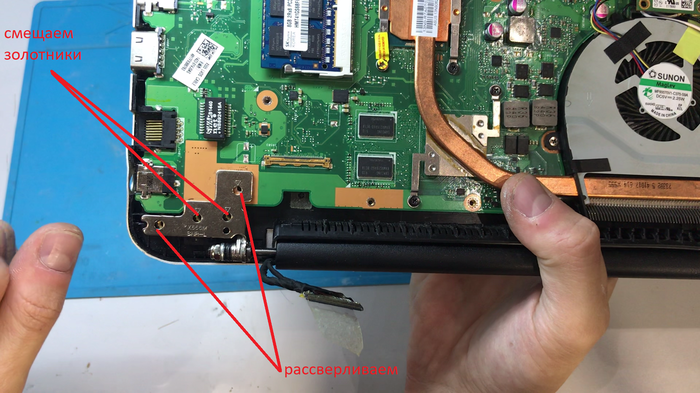

Собственно решение данной проблемы и ее решения я отобразил на фото выше, по мне так это достаточно приемлемое решение, смещенные золотники я дополнительно прошел поксиполом, да вариант не самый элегантный, но ноутбук же за 2000р.

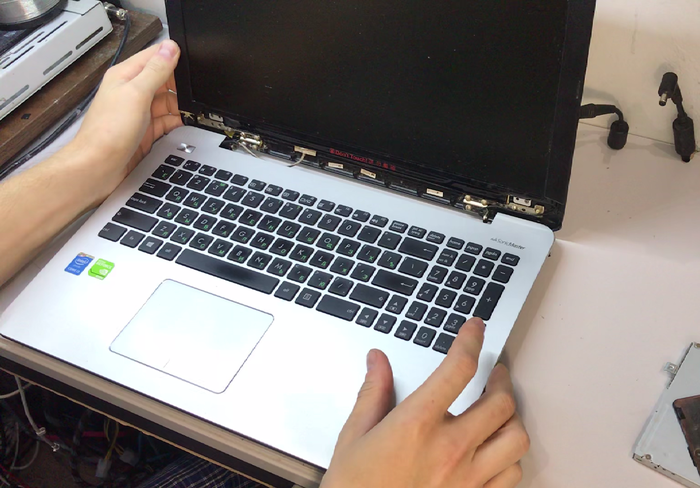

После сборки ноутбук обрел свой естественный вид, все открывается и закрывается нормально, без скрипов, проблем с мат платой не выявлено.

Покупка ноутбука под восстановление, стоит ли игра свеч? Asus, Ноутбук, Ремонт ноутбуков, Видео, Длиннопост

А теперь перейдем к самому интересному, собственно к тому зачем я этот эксперимент и затеял.

Про деньги.

Ноутбук стоил 2000р
Крышка+ рамка+ заглушка 3000
ССД 128гб 2000

Озу 8 гб 2000

Клавиатура 400р (ее я не менял, т.к ноутбуком будет пользоваться мой знакомый которому она не нужна)

итого 9400р только запчастей, а еще сюда я не плюсую ремонт мат платы, сборку и колхозинг корпуса, и еще мы получаем почти мертвую батарею.

Учитывая что такие ноутбуки продаются в диапазоне цен от 10000-15000 в зависимости от состояния, подобное восстановление трудно назвать удачным, оно скорее показательно, что если ноутбук плох и внешне и внутренне, заморачиваться с ним я не вижу смысла, только если речь идет о дорогих игровых машинах.

А теперь посчитаем, если бы мы восстановили плату и продали бы его по запчастям.

Мат плата 4000
Озу 2 гб 300

Блок питания 500-1000

Матрица 1500

корпусные запчасти (целые) 2000

если брать по минимуму, то профит будет только если мы его продадим на запчасти, но не будем восстанавливать.

Такая вот арифметика друзья) надеюсь вам понравилось)

А вы занимались подобной дичью?) Всем хорошего вечера и до скорых встреч)



https://vk.com/viknote

Показать полностью 6
Отличная работа, все прочитано!
