punker74

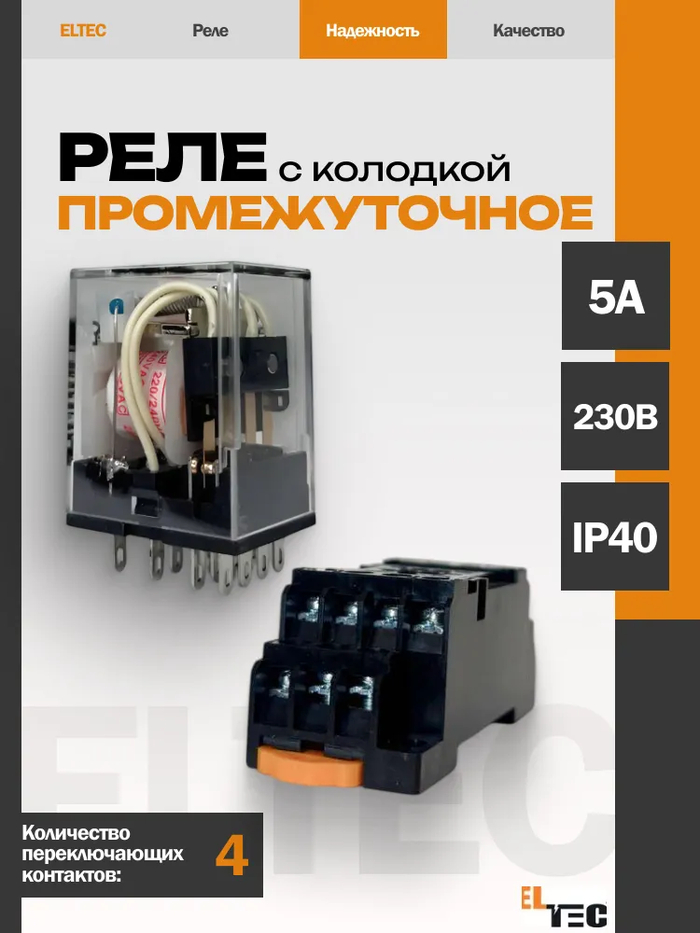

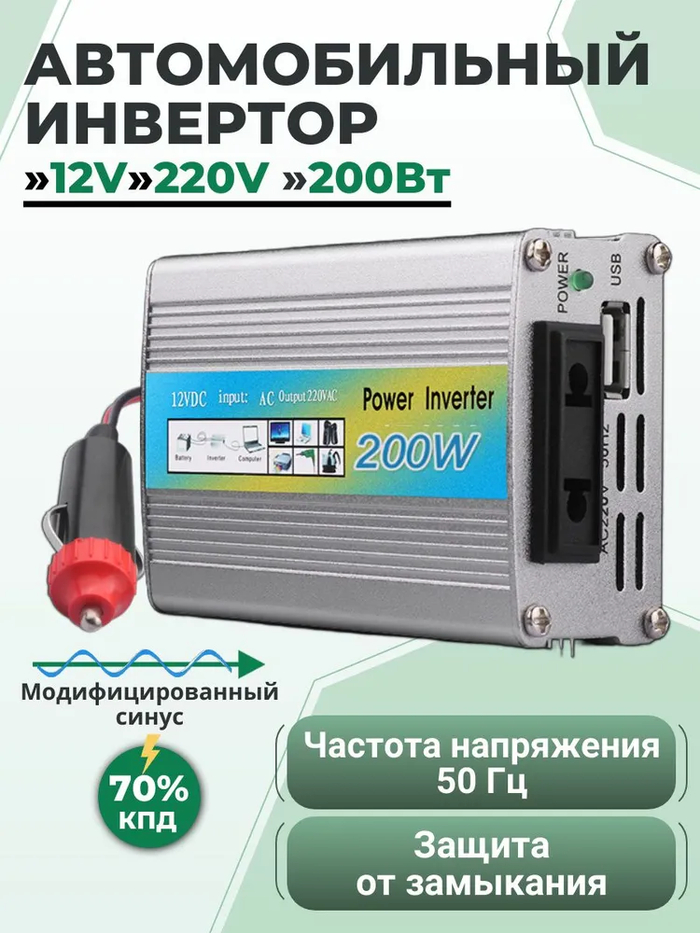

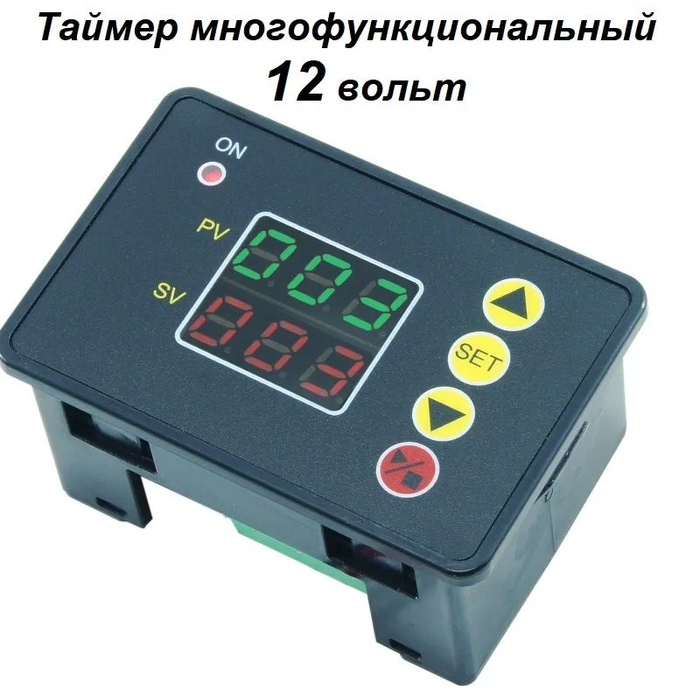

Инвертор, программируемое реле, промежуточное реле(с переключающими контактами) такие:

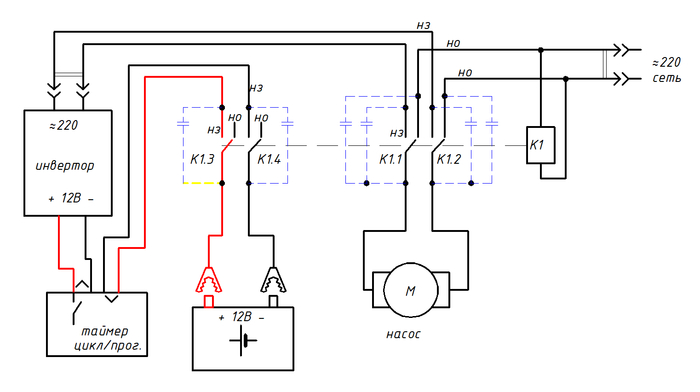

Как видно по схеме, 2 контакта работают на 12В, ток нагрузки 5-6А(инвертор под нагрузкой от насоса); 2 других переключают 220В (с сети на выход инвертора). Собственно, вопрос: нужно ли ставить гасящие конденсаторы (синим на схеме), где (везде или только на 220, или наоборот), и каких номиналов?

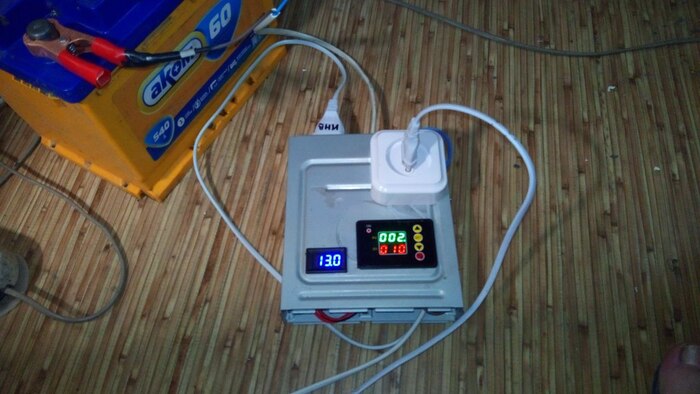

Сразу добавлю - схемка рабочая, уже стоит "на боевом дежурстве", потестил 60 минут с циклом 10 мин. / 10 мин. Единственное, насос при работе от инвертора гудит почему-то (замерял на насосе - 220).

Симптомы - реагирует на каждый "чих", причем за закрытыми дверями: установил в тамбуре на 2 квартиры; "полукитайская" металлическая - соседки, мои - внешняя металлическая(3 мм), обшитая деревянной вагонкой, и внутренняя - межкомнатная, МДФ, с навешенным изнутри большим зеркалом. Так вот, при закрытой внешней и открытой внутренней, стою, жду когда погаснет(видно в "глазок"). Погас - двигаюсь - не реагирует, прикрываю почти и открываю снова внутреннюю и опа! - загорелся... Делал еще проверку следующим образом: накрывал чехольчиком из шоколадной фольги центральную платку(потом вариант - одну из катушек/обе), заносил в ванную, закрывал дверь(МДФ) - двигаюсь - загорается, собака. Еще пробовал накрыть П-образным экраном из жести половину центральной платы, где S-образная дорожка(по снимку левее микросхемки) - без изменений...

Даже не знаю, как он на соседку за ее одной дверью реагирует, на меня за двумя дверьми, и на ситуацию на площадке(за одной металлической 3 мм дверью)... Но судя по выше сказанному, думаю что тоже может включаться и делает это. Не нраится(( Собственно, вопрос: можно ли, и как уменьшить чувствительность? Никаких подстроечных элементов не увидел, смущает немного обозначения RS1 и RS2, а также 3 контактные точки, запараллеленные кондером С4. В общем, кто в теме, памагити))
