Первый опыт постройки летающего крыла из говна и палок

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

Как то так получилось по жизни, что квадрокоптеров всех видов и размеров я собрал кучу, а вот с самолётами никогда дела не имел.
В общем засела в моей упрямой голове идея летающее крыло собрать и попробовать. Ощущения от самолетного полета оценить- вдруг понравится?
Поскольку опыт первый- заморачиваться глобальными собственными разработками не стал. Далек я от самолетостроения как практически, так и теоретически. Знания ооочень поверхностные. Поэтому взял готовые чертежи и инструкции вот отсюда https://m.youtube.com/watch?v=fqnFhTtNBJc&t=1414s . Кстати, весьма недурной канал именно по моделям самолётов и связанным с ними вопросам. Не реклама. Просто сам там многое почерпнул, пока клеил да настраивал.
Почему из потолочки, а не из экструдированного пенопласта? Ну так на пробу же. Вдруг не понравится или не получится. Поэтому и метод постройки- дендрофекальный- из того, что есть. А конкретно- для постройки было куплено только три мотка скотча. Всё остальное и так дома по углам валялось:).
Итак- поехали. Рисуем, режем потолочку и клеим каркас.

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

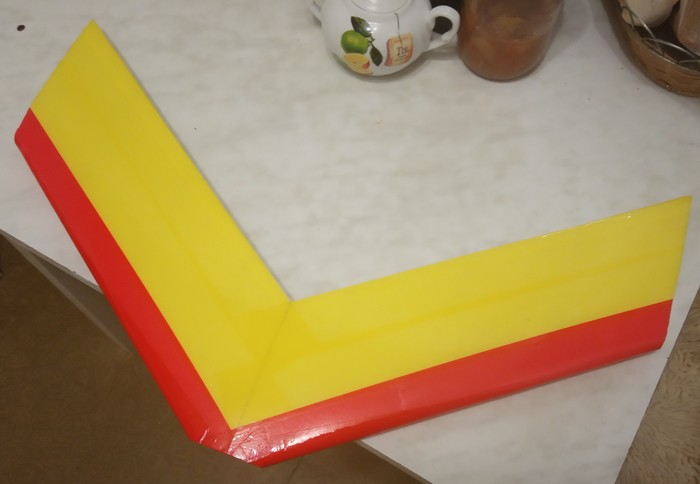

В итоге получаем собственно само крылышко

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

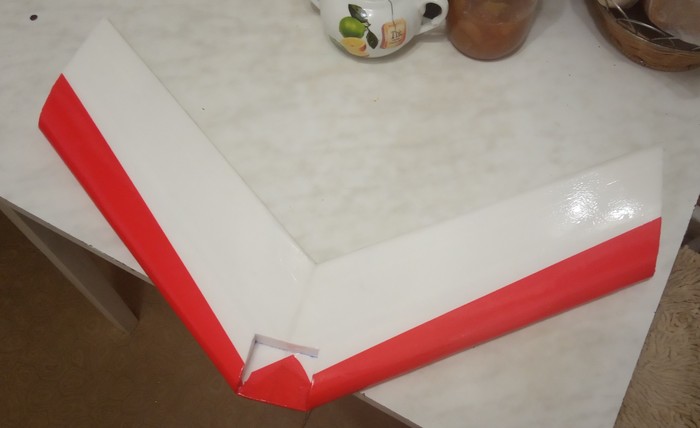

Знаю, я косорукий и скотч нормально прилепить не способен. Но как уж вышло. Первый опыт всё таки.

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

Дальше надо мотораму лепить да элероны навешивать. В видео в принципе расписано, что и как делать, но учитывая наличие 3д принтера решил немного отойти от инструкции- мотораму и кабанчики напечатать. Тем более, что в дальнейшем, если опыт будет удачным, планирую в крылышко впихнуть свой любимый omnibus f4 pro, реализовав тем самым автопилот, gps- ориентирование, полет по точкам и прочие ништяки. В напечатанной мотораме место под него уже есть. Ну и мотор, если слабоват будет- то поменять на другой с такой моторамой попроще. Так же как и регулятор.

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

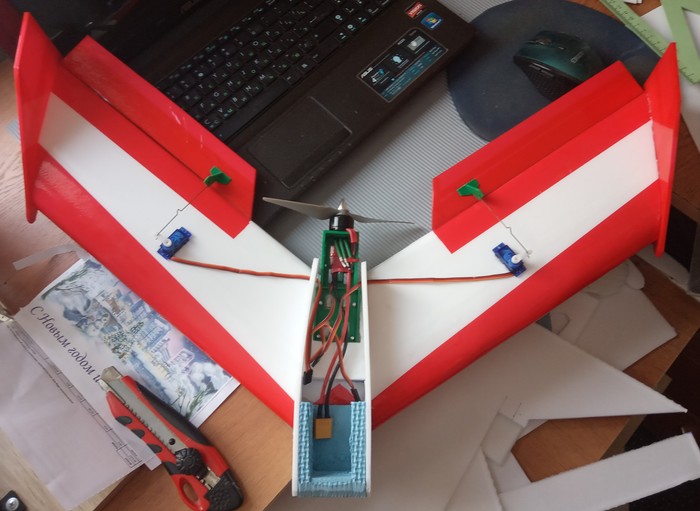

Лепим дальше

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

В морду вклеил куски туристического коврика. Вместо бампера. Падать то по любому много буду, пока прямизна в руках появится. Заодно и батарею он фиксирует нормально без всяких ремешков. Сверху всё зашиваем всё той же потолочкой. Ну и скотч само собой. Куда ж без него?

Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост
Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост
Первый опыт постройки летающего крыла из говна и палок Летающее крыло, Первый опыт, Что-То из ничего, Длиннопост

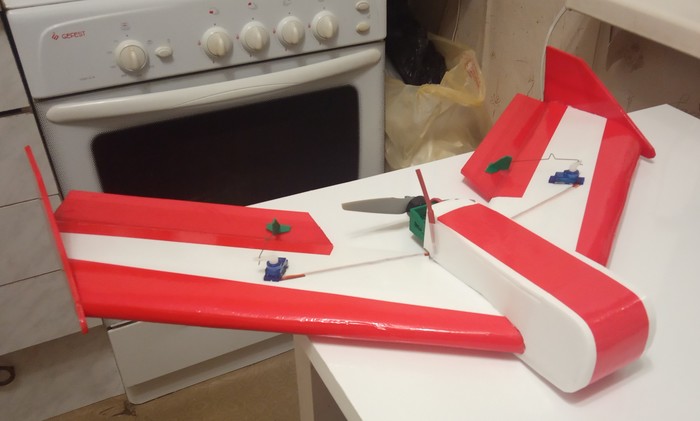

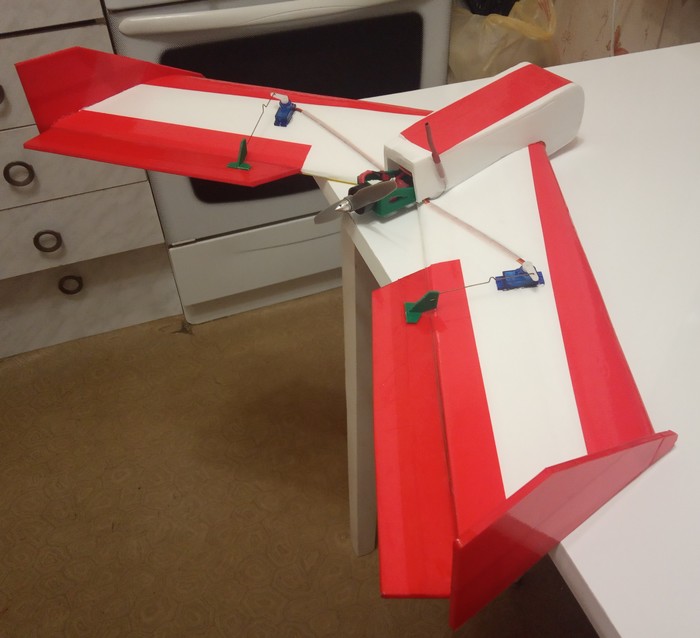

Пока так.
Итого: 2 потолочные плитки, одна деревянная шпажка для шашлыка, термопистолет, клей титан (тот которым плитка к потолку клеится) - это всё от ремонта оставалось.
Электроника:
- Приемник старый 6 канальный flysky, тот который только pwm (отдельный провод на каждый канал) поддерживает. Думал, что и не пригодится уже. В квадрокоптерах уж давно однороводные протоколы везде используются.
- 2 сервомашинки 9 граммовых. Когда-то работали в подвесе камеры моего 3д печатного типа-мавика. Квадрик тот разбил, а сервы вот пригодились.
- бесколекторный мотор. Это вообще песня, а не мотор! :) Какой-то древний emax, изначально на 2300 kv, когда то благополучно сгоревший и впоследствии самостоятельно перемотанный мной в порядке эксперимента. Вот, пригодился:)
- ну и вишенка на торте- ноунейм (а вообще, китайский закос под тот же китайский emax) 12 амперный регулятор с 1 амперным беком.
Пропеллер- 6 дюймовый гемфан. По моему 6040. Этого добра у меня много, так что простор для экспериментов имеется.
Всё! То есть - вообще всё! Вся
Электроника! Это после квадриков то, где одних моторов с регуляторами по 4 штуки!
Ну и подключение простое до безобразия. Регулятор в 3 канал, сервомашинки в первый и второй.
Вес с 1500 ма 3s липошкой пока вписался в пресловутые 250 граммов. Подрастёт, конечно, ещё, так как в планах как минимум - установка фпв. Но это будет чуть позже. Пока же надо узнать- летает ли это крылышко вообще:). Но в центровку вроде бы попал.

Показать полностью 8
22

Франкенштейн, или когда тебя зачали в новогодние праздники

Франкенштейн, или когда тебя зачали в новогодние праздники Квадрокоптер, 3D печать, Своими руками, Хобби, Длиннопост

Интересно, узнает кто то, что это было изначально? Ну да, всё верно. Когда-то это был гоночный квадрик на раме zmr250.

Франкенштейн, или когда тебя зачали в новогодние праздники Квадрокоптер, 3D печать, Своими руками, Хобби, Длиннопост

Сколько всего эта рама у меня пережила- не рассказать. Моторы всякие, регуляторы, полетные контроллеры разные... Чего только на ней не стояло за все это время. Потом преобразовалась в лоурейсер. Убралась куча деталей, добавились другие, уменьшились габариты. Для гонок и кувырканий, как по мне, zmr250 тяжеловата. На сегодня есть много рам и полегче и попрочнее. А вот в качестве дальнолета она у меня задержалась, благо дело она одна из немногих рам 250-го размера, на которую без плясок с бубном встают 6 дюймовые пропеллеры. Известно ведь, чем больше пропеллеры- тем больше эффективность, ну и при правильном подборе других компонентов- время полета. Вот на 6-х пропах последний сезон этот квадрик и летал.
Но шило то из задницы не убрать- хобби оно такое. В последнее время на али стали доступными б/у моторы от некогда топовых квадриков от dji- mavic pro. Хорошие, лёгкие и мощные. Причем настолько доступны, что дешевле всех других моторов с аналогичными характеристиками раза в полтора-два. Ну как тут удержаться от покупки? В общем приехали они ко мне 30 декабря. По хорошему то под них бы раму новую надо. Чтоб под 8 дюймовые пропеллеры. Только когда она ещё придет? А праздники уже здесь. Руки чешутся.

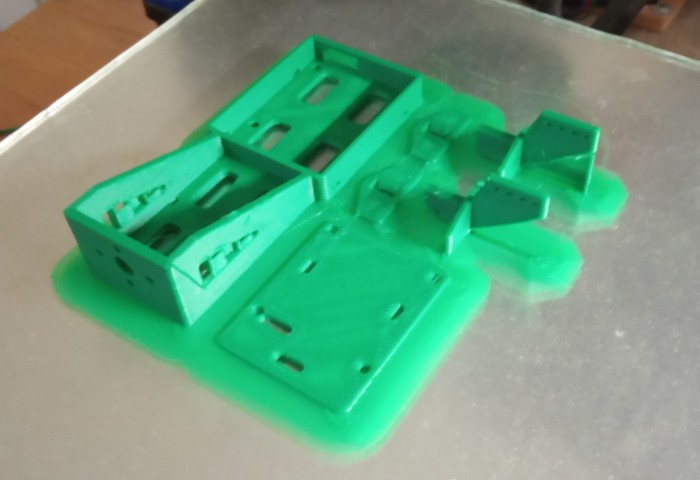

В общем, посмотрел на полку, достал zmr, померял штангенциркулем всё, что мог, ну и нарисовал такие приблуды.

Франкенштейн, или когда тебя зачали в новогодние праздники Квадрокоптер, 3D печать, Своими руками, Хобби, Длиннопост

Что радует, 3д печать даёт возможность пустотелые конструкции создать, так что веса много это не прибавило.
Выпаиваем старые моторы (далеко не убирал, мож и верну на место ещё, мне нравилось, как квадрик летал с ними), ну и на их место ставим проставки с моторами от мавика. Пропеллеры от него же 8-дюймовые. Других переделок не потребовалось. Регуляторы 20а от блхели уже стояли. Контроллер омнибус f4 под inav. gps с компасом- радиолинк. Теперь опробовать надо бы, но это как погода будет. Сегодня- снег. Пока предварительно пиды подкрутил только.

Франкенштейн, или когда тебя зачали в новогодние праздники Квадрокоптер, 3D печать, Своими руками, Хобби, Длиннопост
Франкенштейн, или когда тебя зачали в новогодние праздники Квадрокоптер, 3D печать, Своими руками, Хобби, Длиннопост

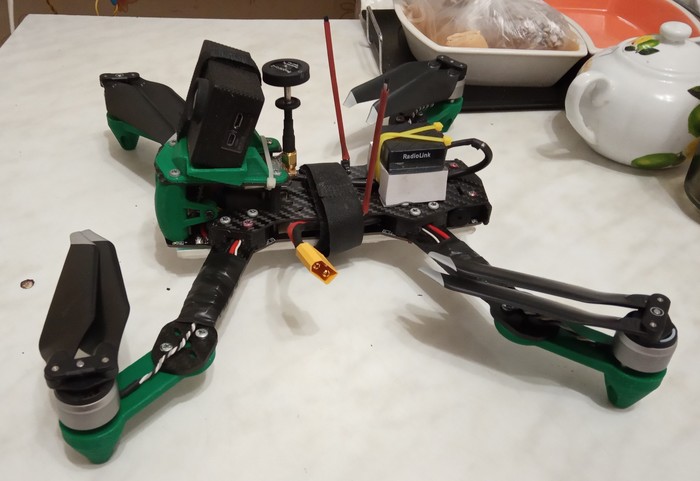

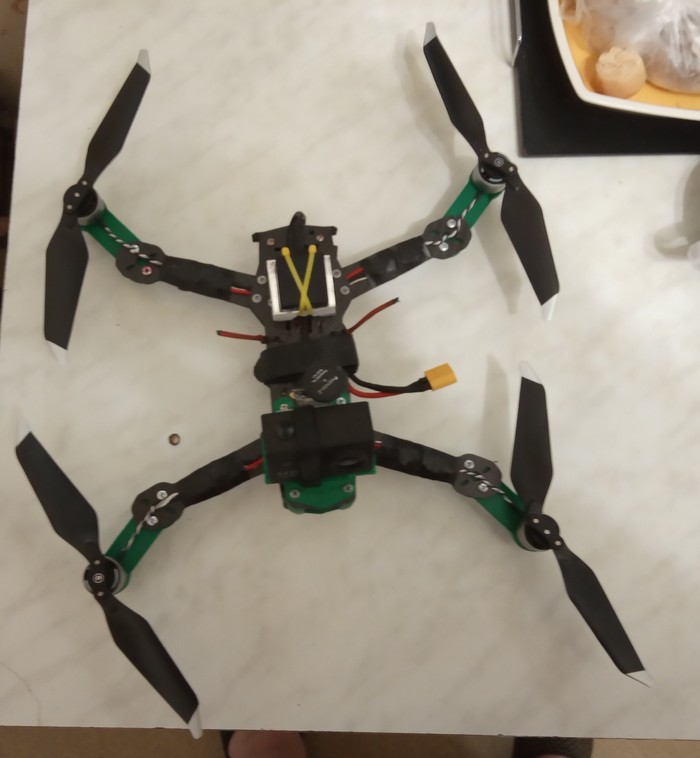

Выглядят жутковато. Надеюсь, что летать будет лучше, чем выглядит:).
Ну и да, для всех товарищей майоров, которые будут интересоваться регистрациями и разрешениями на использование воздушного пространства- спите спокойно, действие поста происходит на территории вероятного противника.

Показать полностью 3
31

Когда лень всерьез готовить или куда деть полкило куриного фарша

Позвонила тут жена, сказала, что на работе задержится. Попросила приготовить чего нибудь, раз уж я дома уже. А дома как бы ужином то и не пахнет. Ну как... Разморозила она с утра полкило фарша. Котлет хотела вечером нажарить. Но где она, а где я... Это ж надо лука начистить, прокрутить, хлеба опять же. Мясорубку мой потом. Лепи всё это, жарь, всё вокруг в масле... Я ж повар то тот ещё. Всю кухню уделаю. А уж если меня к муке подпустить, кухню и меня самого потом месяц отмывать придется.. Да ну его нафиг! Лениво же. Да, яиц варёных с утра пара осталась ещё.
В общем кидаем фарш в миску, режем туда же кусок колбасы, в холодильнике завалявшийся. Не шибко мелко. О, для объема ещё картошку добавим. Одну. Больше чистить неохота:) Так же кубиками. Понятно, что соль, специи всякие. Тут уж у кого на что фантазии хватает или что есть под рукой. У меня пакет специй для курицы был початый. Че то жидковато показалось, неплотно. Фарш то магазинный. Манки добавил жменьку. Разделил на две части, в каждую колбасину закатал половинки варёных яиц. Ну а потом завернул в фольгу и в духовку на часок. Получилось это

Когда лень всерьез готовить или куда деть полкило куриного фарша Еда, Лень, Кулинария, Рецепт, Фарш, Мужская кулинария, Рулет

На удивление- вполне съедобно. Жене понравилось. Сказала даже, что вполне себе даже за праздничное блюдо сойдёт. С ингредиентами тоже свобода экспериментов полная. Главное- времени на все операции у меня ушло минут 5-10 всего. Без учёта запекания естественно. Но там как бы караулить то не надо. Запихнул и забыл, само выключится.

59

Расширение функционала старенького 3д принтера или лазерный гравер на коленке.

Расширение функционала старенького 3д принтера или лазерный гравер на коленке. Лазерный гравер, 3D принтер, Своими руками, Переделка, Длиннопост

Думаю, что любой, кто владеет любительским 3д принтером достаточно долго и для кого этот станок не является источником постоянного заработка, не раз задумывался о том, чтобы расширить его возможности. 3д печать уже приелась, хоть штука, несомненно, в хозяйстве нужная. Сколько всего было отремонтировано с помощью этого принтера и сколько напечатано всяких ништяков для других моих хобби- сейчас и не вспомнить! Но попала возжа под хвост- хочу гравер! Лазерный! Чтоб всё мог и конечно- на халяву.
Ну что ж... Тема то не новая. Многие уже делали. Кинематика то вся у 3д принтера есть уже. Возможностей даже больше, чем у гравера. Ведь кроме осей x и y дополнительно появляется ось z. Можно программно фокус лазера настраивать, а не вручную. Значит дело за малым- за самим лазером. Выбирал недолго. Взял средней мощности. 3,5 ватта по моему, если китаец не соврал. Мощные- большие очень и достаточно тяжёлые. Маленького формата.... Игрушечные они какие то. Да и недолговечные.
В общем две с полтиной деревянных и я счастливый обладатель лазера от китайского гравера neje master. Вес около 100 граммов. Питание 12 вольт. Управление по ttl- 5 вольт. Опять, блин, задачка... При переделке 3д принтеров управляющий сигнал берут с вывода вентилятора обдува. А там этих вольт 12.
Городить ещё какие то преобразователи внешние- не охота. Не забыли- на халяву же хотелось?. Ну а ради халявы наши люди готовы рыть землю и двигать горы.
Берем мультиметр и звоним цепь вентилятора обдува на плате 3д принтера. Методом научного тыка находим точку, где сигнал в зависимости от заданных оборотов вентилятора изменяется в нужных пределах и при 100% оборотов как раз соответствует тем самым 5 вольтам. О! Нашлась такая. Конкретно на моей плате tronxy- вот эта.

Расширение функционала старенького 3д принтера или лазерный гравер на коленке. Лазерный гравер, 3D принтер, Своими руками, Переделка, Длиннопост

Паяем сигнальный провод ttl прямо к плате. Ну вот и всё. Осталось развести два провода на питание лазера (на блок питания принтера, естественно, куда ж ещё), да закрепить его поближе к экструдеру на печатающей головке.

Дело это нехитрое. Особенно при наличии 3д принтера,😉. Рисуем и печатаем держатель лазера. Прикручиваем лазер к нему. Ну а держатель с лазером- уже к головке.

Расширение функционала старенького 3д принтера или лазерный гравер на коленке. Лазерный гравер, 3D принтер, Своими руками, Переделка, Длиннопост

Вот, собственно и вся электроника с механикой. Лазерный гравер готов. При этом 3д принтер полностью функционален. Для особо ответственной печати, где критична масса печатающей головки и инерция, лазер легко можно снять: всего то отсоединить разъем и открутить один болтик.
Ну да, управляется наш лазерный гравер марлин, а не ардуиной, поэтому всевозможный софт типа лазергрбл - не для нас. Позиционирование, настройки в основном через gcode. Но... 3д печатью то давно занимаемся, в gcode уже как у себя в гараже ориентируемся. Так что путем небольших преобразований gcobe, полученных через ардуиновский софт получаем уже свой gcode, на котором принтер (ой, уже ж гравер!). Отлично работает. Подробности софтовые поднимать сейчас не буду, если кому-то будет интересно- потом расскажу.
Ну то, что гравер наш что то там режет и вырезает- неинтересно. Это само самой разумеется. А вот то что гравирует- уже приятно. Понятно, что мощность, скорость и многое другое ещё подбирать и подбирать, но работает же!👍
Вот первая проба пера (блин, да лазера же!)
Над фотографией супруги поэкспериментировал

Расширение функционала старенького 3д принтера или лазерный гравер на коленке. Лазерный гравер, 3D принтер, Своими руками, Переделка, Длиннопост
Показать полностью 3
9

Мои хобби. Пластиковая щека и многозарядность для старичка- матадора.

Мои хобби. Пластиковая щека и многозарядность для старичка- матадора. Рср, 3D моделирование, Matador, Длиннопост
Мои хобби. Пластиковая щека и многозарядность для старичка- матадора. Рср, 3D моделирование, Matador, Длиннопост

Есть у меня в закромах еще один девайс от эдгана. Матадор. Не скажу, какой из рестайлингов, может 2, может 2,5. Там всё запутано. Старенький, однозарядный, но, как та берданка деда Панаса - надежный и простой, как трактор и точный. Куплен ещё в те времена, когда Эдуард все винтовки сам лично своими руками в "чистой комнате" собирал. Может поэтому я и не знал никогда всех этих проблем с уходом стп, натеканием редуктора и течами в системе высокого давления? :) Просто стреляю все эти годы, да изредка ТО делаю. Недовольство вызывали только два момента. В мороз мордой лица к металлической ствольной коробке холодно прислоняться. Ну и однозарядность, конечно, подталкивает стрелка к точности, но дополнительного выстрела иногда очень не хватает. В общем дошли, наконец, руки и до моти.
Нарисовал и напечатал щеку пластиковую на ствольную коробку, а заодно уж и гравибарабанчик туда вкрячил по схеме, обкатанной на велесе https://pikabu.ru/story/moi_khobbi_mnogozaryadnost_po_byistr....

Мои хобби. Пластиковая щека и многозарядность для старичка- матадора. Рср, 3D моделирование, Matador, Длиннопост
Мои хобби. Пластиковая щека и многозарядность для старичка- матадора. Рср, 3D моделирование, Matador, Длиннопост

Пока без постобработки. Просто функционал. Но главное достигнуто. Холодный металл прикрыт пластиком, ну и перезарядка меньше времени отнимает

Показать полностью 2
133

Мои хобби. Многозарядность по быстрому.

Пожалуй похвастаюсь ещё одним своим скромным достижением в 3д моделировании.
Помнится, кто то в прошлом моём посте говорил, что пневманутому, кроме как приделать к пистолету приклад, обязательно надо сделать из него самозарядку;). Ну на это не замахнусь, а вот барабанчик поставить, чтоб за каждой пулькой в карман не лазить- это запросто:).
Что было:

Мои хобби. Многозарядность по быстрому. Рср, Хобби, 3D моделирование, 3D печать, Длиннопост

Задняя рамка затвора Велеса из дюраля уходила назад целиком вместе с досылателем, открывая лоток пулеприемника, куда вручную закладывалась одна пулька.
Что стало:

Мои хобби. Многозарядность по быстрому. Рср, Хобби, 3D моделирование, 3D печать, Длиннопост

Взамен штатной рамки затвора нарисовал и распечатал составную рамку из двух частей и пару барабанчиков. В передней, теперь неподвижной части установлен 9-зарядный барабанчик гравитационного типа (пулька выпадает в лоток пулеприемника под собственным весом), ну а задняя часть продолжает служить рукояткой взвода и досылания. В целом конструкция теперь выглядит вот так.

Мои хобби. Многозарядность по быстрому. Рср, Хобби, 3D моделирование, 3D печать, Длиннопост

Ну а это- то, на что была заменена штатная рамка затвора

Мои хобби. Многозарядность по быстрому. Рср, Хобби, 3D моделирование, 3D печать, Длиннопост

Теперь, взводя пистолет, достаточно вручную перещелкнуть барабанчик на одну позицию (каждое из 9 рабочих положений барабанчика - фиксируется подпружиненным стопором), чтобы пулька из барабанчика оказалась в лотке. Остаётся только как обычно закрыть затвор и пистолет готов к выстрелу.
Скажите- делать мне нечего?:) Ни фига! Это очень удобно по сравнению с тем, что позволял Велес в штатной однозарядной конструкции. Ну а если надоест- штатную рамку на место вернуть можно за минуту.

Показать полностью 2
6

Мои хобби. Приклад для велеса- продолжение заморочек.

Ну не делается у меня ничего с первого раза. Вроде сделал я тот приклад https://pikabu.ru/story/moi_khobbi_prodolzhenie_skladnoy_pri.... Вроде бы и удобно было. Но ведь косяки и недоработки то остались. Хотел что то поправить, что то изменить.. А в итоге- переделал почти все :).
В общем теперь он- такой

Мои хобби. Приклад для велеса- продолжение заморочек. Хобби, 3D печать, Пневматическое оружие, Pcp, Длиннопост
Мои хобби. Приклад для велеса- продолжение заморочек. Хобби, 3D печать, Пневматическое оружие, Pcp, Длиннопост
Мои хобби. Приклад для велеса- продолжение заморочек. Хобби, 3D печать, Пневматическое оружие, Pcp, Длиннопост
Показать полностью 2
18

Мои хобби. Продолжение. Складной приклад для Велеса.

Пневманутым товарищам очень хорошо знаком данный агрегат.

Мои хобби. Продолжение. Складной приклад для Велеса. Рср, Велес, 3D печать, Мастурбация, Длиннопост

Мой совсем старенький. Из второй сотни. Преимущество этого рср пистолета в том, что он имеет очень хорошую точность на достаточно большой дистанции. Пожалуй даже избыточную для пистолета в классическом понимании этого слова, когда стрельба идёт чисто с руки или с рук. Владельцы Велеса разработали целую камасутру поз, всевозможных упоров на локоть и прочих, из которых можно стрелять дальше, точнее и даже использовать на этом пистолете оптику. Но камасутра камасутрой, а хочется же комфорта. Причем с сохранением компактности, чтоб можно было просто бросить пистоль в рюкзак и поехать на пострелушки, не таская с собой метровые чехлы.

Серийно к Велесу приклады так никто и не делал. На ганзах и на форуме эдгана был один почти серийный вариант, изготовлявшийся вручную одним из форумчан, но там- чистый функционал. Металлическая складная кочерга. А мне хотелось чего то покрасивее и поэргономичнее. Ну а поскольку именно сейчас я заморочился изучением 3д моделирования... В общем сваял я себе приклад такой, какой мне и хотелось.

Мои хобби. Продолжение. Складной приклад для Велеса. Рср, Велес, 3D печать, Мастурбация, Длиннопост

Так это должно было выглядеть по моей первоначальной задумке. Но....  Как всегда, что то пошло не так:).

Дело в том, что найти готовую 3д модель самого телескопического приклада а ля ar-15 не составило никакого труда. Чуть больше пришлось заморочиться, чтоб найти модель узла складывания приклада с защёлкой и вписать его в конструкцию. А вот рукоятку пистолета пришлось рисовать с нуля. Да и это бы не беда. Самой главной проблемой для меня стало- подобрать угол наклона приклада относительно рукоятки. Привязаться абсолютно не к чему. Ни одна грань родной рукоятки не соосна стволу. Поэтому пришлось перепечатывать рукоятку несколько раз и подбирать угол экспериментальным путем. В итоге белый abs у меня закончился и пришлось допечатывать из того, что было. В общем, хотел как лучше, а получилось- как всегда:)

Мои хобби. Продолжение. Складной приклад для Велеса. Рср, Велес, 3D печать, Мастурбация, Длиннопост
Мои хобби. Продолжение. Складной приклад для Велеса. Рср, Велес, 3D печать, Мастурбация, Длиннопост

Материал- abs. Естественно постобработка в ацетоновой бане для упрочнения. Огрехов, конечно, куча. Есть, что дорабатывать и улучшать. Есть, что перерисовать заново (я бы немного изменил верхнюю часть рукоятки)  Но я ведь только учусь:) Ну а стрелять надальняка реально стало очень комфортно.

Показать полностью 3
