Думаю, что любой, кто владеет любительским 3д принтером достаточно долго и для кого этот станок не является источником постоянного заработка, не раз задумывался о том, чтобы расширить его возможности. 3д печать уже приелась, хоть штука, несомненно, в хозяйстве нужная. Сколько всего было отремонтировано с помощью этого принтера и сколько напечатано всяких ништяков для других моих хобби- сейчас и не вспомнить! Но попала возжа под хвост- хочу гравер! Лазерный! Чтоб всё мог и конечно- на халяву.
Ну что ж... Тема то не новая. Многие уже делали. Кинематика то вся у 3д принтера есть уже. Возможностей даже больше, чем у гравера. Ведь кроме осей x и y дополнительно появляется ось z. Можно программно фокус лазера настраивать, а не вручную. Значит дело за малым- за самим лазером. Выбирал недолго. Взял средней мощности. 3,5 ватта по моему, если китаец не соврал. Мощные- большие очень и достаточно тяжёлые. Маленького формата.... Игрушечные они какие то. Да и недолговечные.
В общем две с полтиной деревянных и я счастливый обладатель лазера от китайского гравера neje master. Вес около 100 граммов. Питание 12 вольт. Управление по ttl- 5 вольт. Опять, блин, задачка... При переделке 3д принтеров управляющий сигнал берут с вывода вентилятора обдува. А там этих вольт 12.
Городить ещё какие то преобразователи внешние- не охота. Не забыли- на халяву же хотелось?. Ну а ради халявы наши люди готовы рыть землю и двигать горы.
Берем мультиметр и звоним цепь вентилятора обдува на плате 3д принтера. Методом научного тыка находим точку, где сигнал в зависимости от заданных оборотов вентилятора изменяется в нужных пределах и при 100% оборотов как раз соответствует тем самым 5 вольтам. О! Нашлась такая. Конкретно на моей плате tronxy- вот эта.

Паяем сигнальный провод ttl прямо к плате. Ну вот и всё. Осталось развести два провода на питание лазера (на блок питания принтера, естественно, куда ж ещё), да закрепить его поближе к экструдеру на печатающей головке.

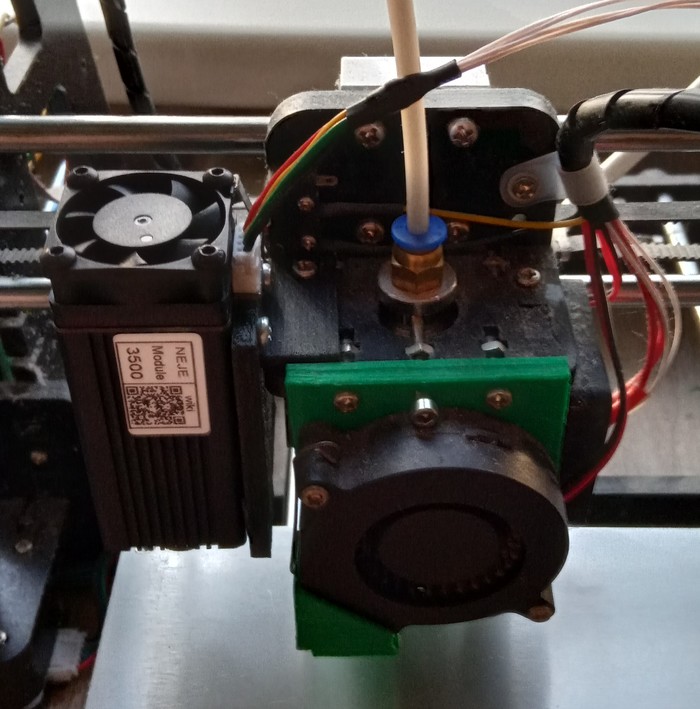

Дело это нехитрое. Особенно при наличии 3д принтера,😉. Рисуем и печатаем держатель лазера. Прикручиваем лазер к нему. Ну а держатель с лазером- уже к головке.

Вот, собственно и вся электроника с механикой. Лазерный гравер готов. При этом 3д принтер полностью функционален. Для особо ответственной печати, где критична масса печатающей головки и инерция, лазер легко можно снять: всего то отсоединить разъем и открутить один болтик.
Ну да, управляется наш лазерный гравер марлин, а не ардуиной, поэтому всевозможный софт типа лазергрбл - не для нас. Позиционирование, настройки в основном через gcode. Но... 3д печатью то давно занимаемся, в gcode уже как у себя в гараже ориентируемся. Так что путем небольших преобразований gcobe, полученных через ардуиновский софт получаем уже свой gcode, на котором принтер (ой, уже ж гравер!). Отлично работает. Подробности софтовые поднимать сейчас не буду, если кому-то будет интересно- потом расскажу.
Ну то, что гравер наш что то там режет и вырезает- неинтересно. Это само самой разумеется. А вот то что гравирует- уже приятно. Понятно, что мощность, скорость и многое другое ещё подбирать и подбирать, но работает же!👍
Вот первая проба пера (блин, да лазера же!)
Над фотографией супруги поэкспериментировал

Пожалуй похвастаюсь ещё одним своим скромным достижением в 3д моделировании.
Помнится, кто то в прошлом моём посте говорил, что пневманутому, кроме как приделать к пистолету приклад, обязательно надо сделать из него самозарядку;). Ну на это не замахнусь, а вот барабанчик поставить, чтоб за каждой пулькой в карман не лазить- это запросто:).
Что было:

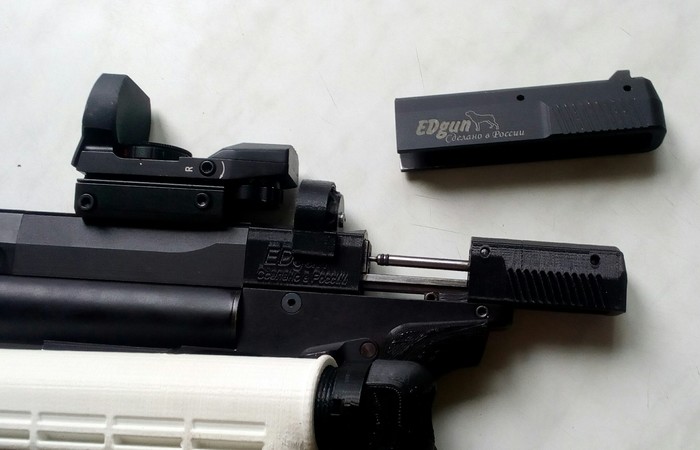

Задняя рамка затвора Велеса из дюраля уходила назад целиком вместе с досылателем, открывая лоток пулеприемника, куда вручную закладывалась одна пулька.
Что стало:

Взамен штатной рамки затвора нарисовал и распечатал составную рамку из двух частей и пару барабанчиков. В передней, теперь неподвижной части установлен 9-зарядный барабанчик гравитационного типа (пулька выпадает в лоток пулеприемника под собственным весом), ну а задняя часть продолжает служить рукояткой взвода и досылания. В целом конструкция теперь выглядит вот так.

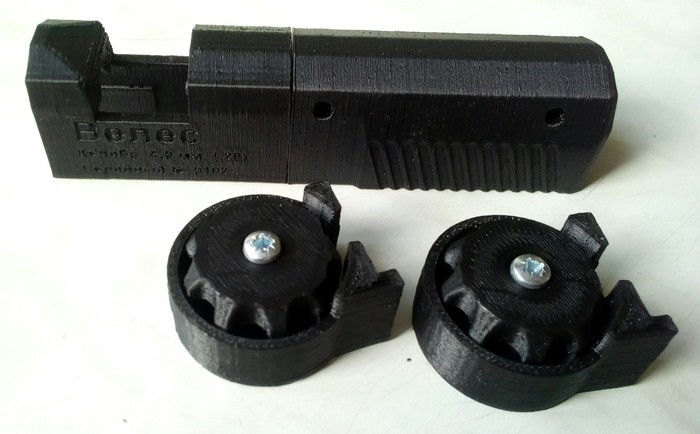

Ну а это- то, на что была заменена штатная рамка затвора

Теперь, взводя пистолет, достаточно вручную перещелкнуть барабанчик на одну позицию (каждое из 9 рабочих положений барабанчика - фиксируется подпружиненным стопором), чтобы пулька из барабанчика оказалась в лотке. Остаётся только как обычно закрыть затвор и пистолет готов к выстрелу.
Скажите- делать мне нечего?:) Ни фига! Это очень удобно по сравнению с тем, что позволял Велес в штатной однозарядной конструкции. Ну а если надоест- штатную рамку на место вернуть можно за минуту.

Ну не делается у меня ничего с первого раза. Вроде сделал я тот приклад https://pikabu.ru/story/moi_khobbi_prodolzhenie_skladnoy_pri.... Вроде бы и удобно было. Но ведь косяки и недоработки то остались. Хотел что то поправить, что то изменить.. А в итоге- переделал почти все :).

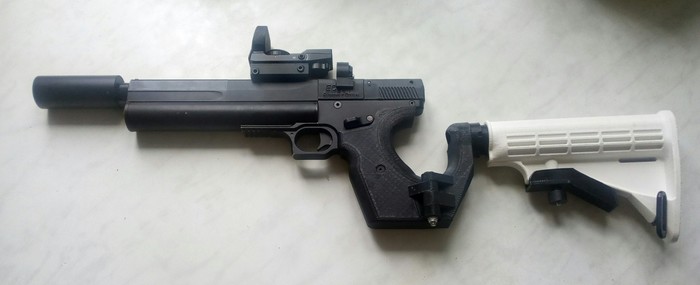

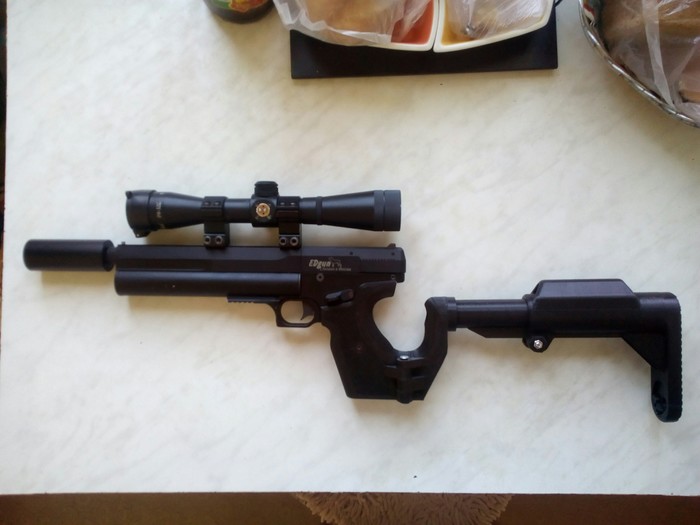

В общем теперь он- такой

Пневманутым товарищам очень хорошо знаком данный агрегат.

Мой совсем старенький. Из второй сотни. Преимущество этого рср пистолета в том, что он имеет очень хорошую точность на достаточно большой дистанции. Пожалуй даже избыточную для пистолета в классическом понимании этого слова, когда стрельба идёт чисто с руки или с рук. Владельцы Велеса разработали целую камасутру поз, всевозможных упоров на локоть и прочих, из которых можно стрелять дальше, точнее и даже использовать на этом пистолете оптику. Но камасутра камасутрой, а хочется же комфорта. Причем с сохранением компактности, чтоб можно было просто бросить пистоль в рюкзак и поехать на пострелушки, не таская с собой метровые чехлы.

Серийно к Велесу приклады так никто и не делал. На ганзах и на форуме эдгана был один почти серийный вариант, изготовлявшийся вручную одним из форумчан, но там- чистый функционал. Металлическая складная кочерга. А мне хотелось чего то покрасивее и поэргономичнее. Ну а поскольку именно сейчас я заморочился изучением 3д моделирования... В общем сваял я себе приклад такой, какой мне и хотелось.

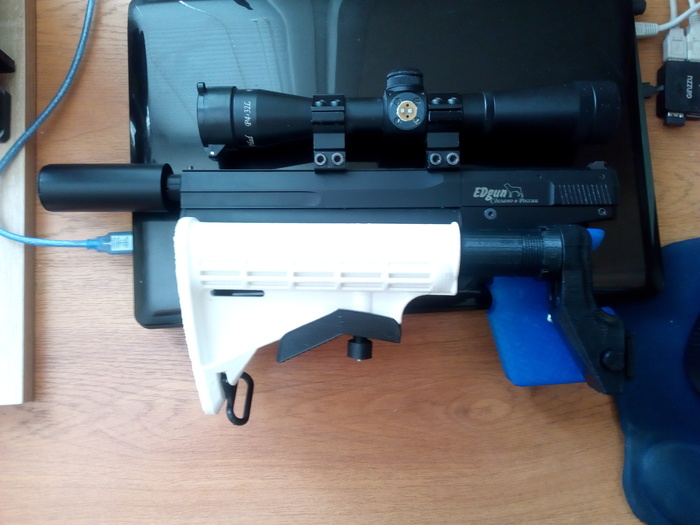

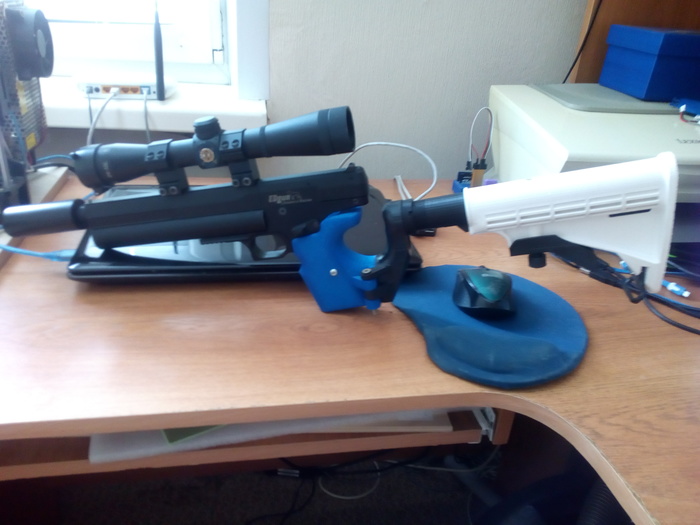

Так это должно было выглядеть по моей первоначальной задумке. Но....  Как всегда, что то пошло не так:).

Дело в том, что найти готовую 3д модель самого телескопического приклада а ля ar-15 не составило никакого труда. Чуть больше пришлось заморочиться, чтоб найти модель узла складывания приклада с защёлкой и вписать его в конструкцию. А вот рукоятку пистолета пришлось рисовать с нуля. Да и это бы не беда. Самой главной проблемой для меня стало- подобрать угол наклона приклада относительно рукоятки. Привязаться абсолютно не к чему. Ни одна грань родной рукоятки не соосна стволу. Поэтому пришлось перепечатывать рукоятку несколько раз и подбирать угол экспериментальным путем. В итоге белый abs у меня закончился и пришлось допечатывать из того, что было. В общем, хотел как лучше, а получилось- как всегда:)

Материал- abs. Естественно постобработка в ацетоновой бане для упрочнения. Огрехов, конечно, куча. Есть, что дорабатывать и улучшать. Есть, что перерисовать заново (я бы немного изменил верхнюю часть рукоятки)  Но я ведь только учусь:) Ну а стрелять надальняка реально стало очень комфортно.

Ну что ж... Весна всё ближе. Поля и леса ждут, а мой напечатанный на 3д принтере мавик всё ещё не готов к нормальным съемкам с воздуха. Пора бы уж и камеру поставить на него.

Сложность в том, что все готовые подвесы, которые я видел в продаже в инете, имеют достаточно большие размеры. Разместить такое на мавике- это как матиз на крыше легковушки перевозить. Из за этого и выбор комплектующих: мелкие сервы, а не моторы бесколлекторные, к которым ещё и регуляторы нужны или плата управления подвесом размерами 5x5 см.

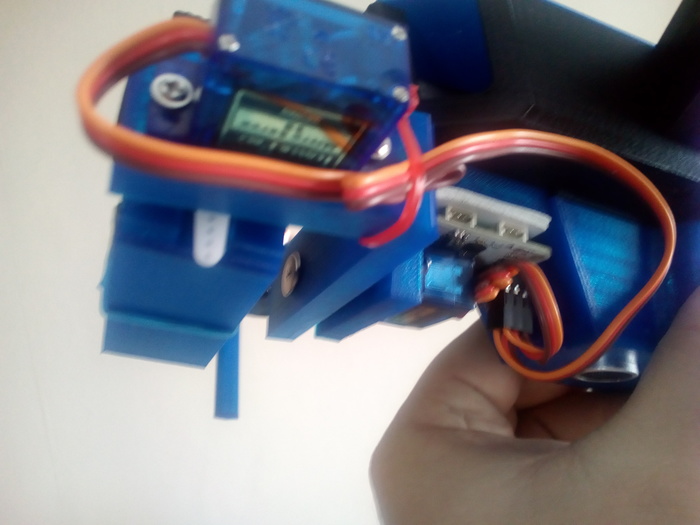

В этот раз всё обошлось малой кровью на thingives.com нашлась готовая 3д модель, которая нормально вписалась в мой дрон. После самого мавика- там и печатать то нечего:)

В качестве платы управления подвесом использовал старый полётный контроллер cc3d. Всё таки 35х35 мм, да плюс ко всему в нем самом уже и гироскоп встроен с акселерометром. Не надо ещё одну плату ставить.

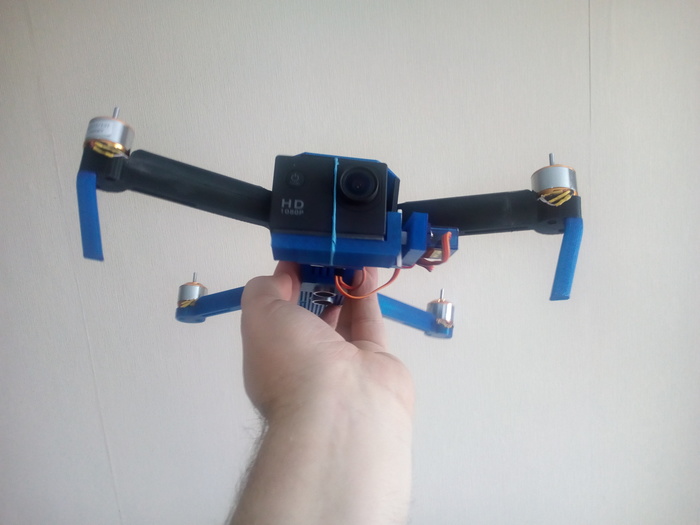

Вроде бы получилось неплохо. Надо будет только ножки самого дрона немного удлинить. А то камера почти на земле лежит, если его поставить.

Фото, традиционно, мутные. Такой уж из меня хреновый фотограф.

Давно уже капал слюной на складной квадрокоптер Dji mavik pro. Летает далеко, перевозить легко, gps и прочие навороты.. Но уж больно ценник у него негуманный. Да и русский я. Накопить и купить- это неинтересно. А как же- помучиться?

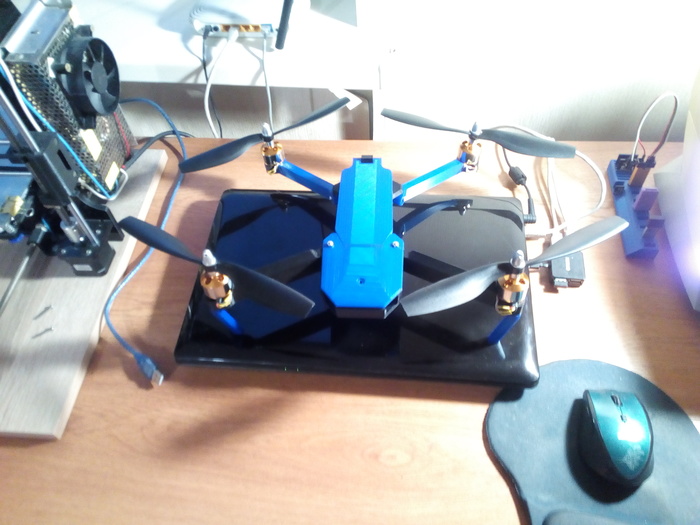

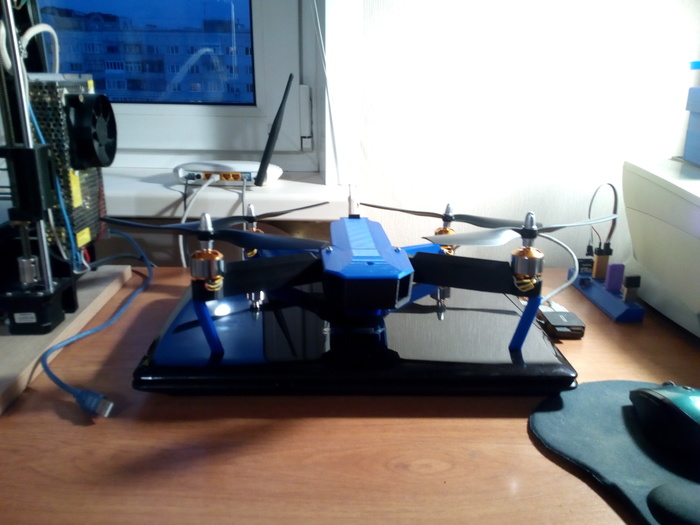

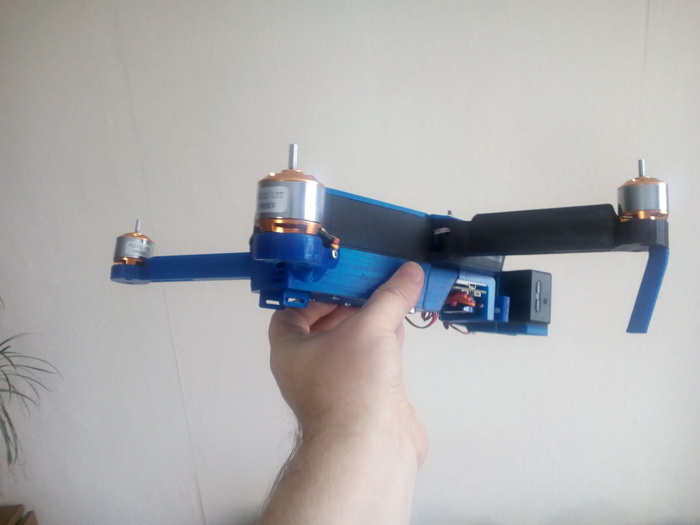

Благо дело Китай снабжает запчастями исправно, с паяльником дружу, дома есть 3д принтер, а в интернете появилось несколько 3д моделей клонов этого квадрокоптера, то вот и решил попробовать сваять себе нечто подобное. Готовые модели не подошли. Пришлось поизгаляться с размерами, с размещением комплектующих, но... Вроде бы получить. Летает. Навигация работает. Осталось маленький подвес для камеры соорудить. Но это дело наживное. Зима то ещё не кончилась:)

Фотограф из меня хреновый. Уж извините.
