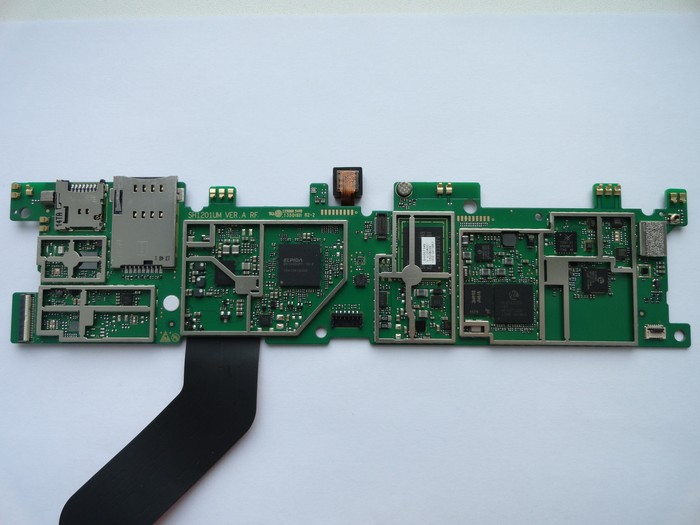

Привет всем. Такая проблема планшет после падения перестал заряжаться. Плату с разъемом поставил новую, питание до платы доходит, дальше теряется и до аккума не доходит, иногда при подключении зарядки без АКБ на контактах АКБ появляется скачущее напряжение от 1в до 3в, планшет включается, но заряд не идёт, иногда там КЗ. Куда копать? Подскажите где тут контроллер питания?

Привет, приобрел на Авито за 2 сотки не работающие часы, для опыта. Со слов продавца после первой разрядки не включились, на зарядке моргают, вибрируют, но не включаются. Вот они на АлиЭкспресс
https://s.click.aliexpress.com/e/_NmD1T

Разборка: Грею по кругу, аккуратно цепляю за край, по корпусу видно предыдущий хозяин пытался их вскрыть. Минут через 10 попыток зацепился и стекло пошло вверх.

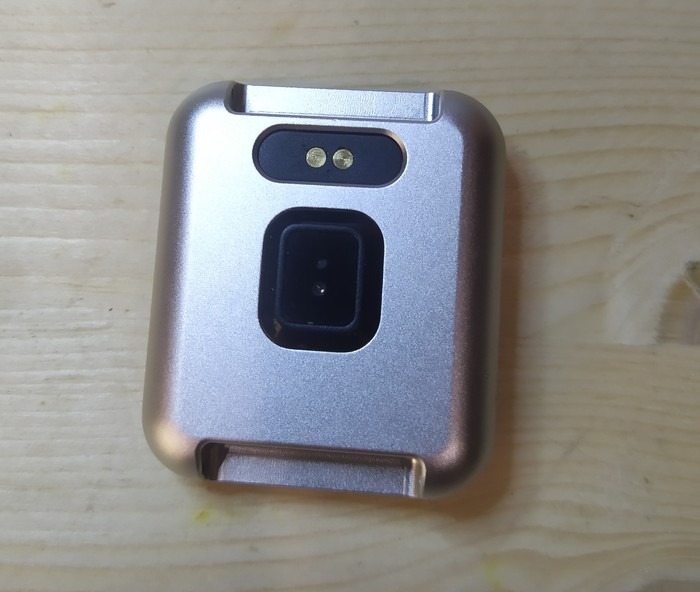

Интересный сенсор, всего 2 контакта.

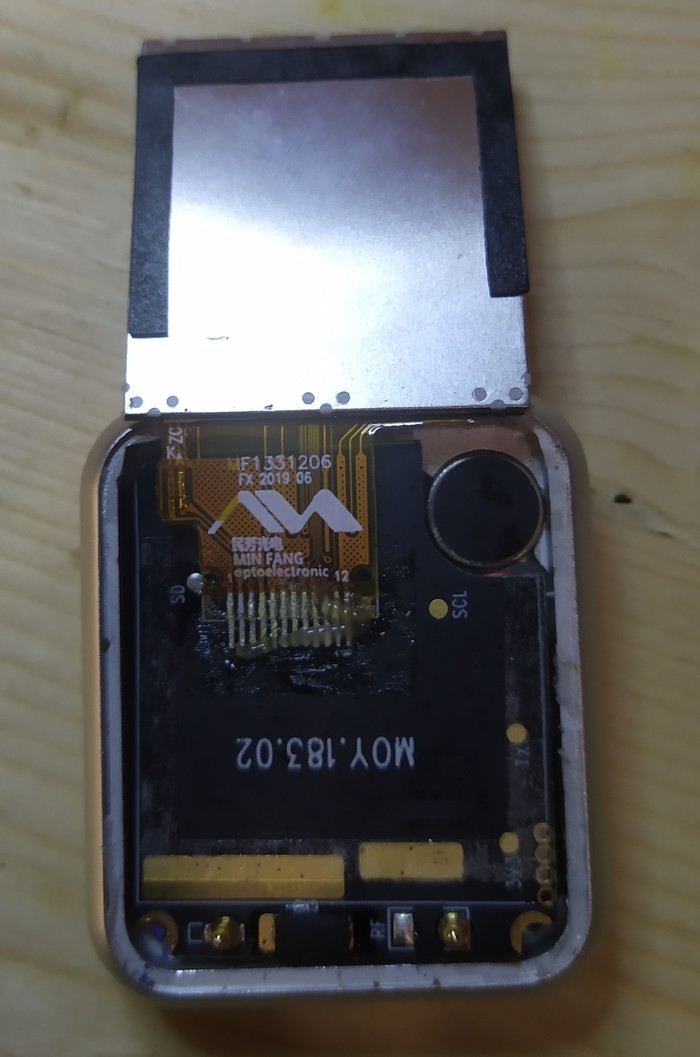

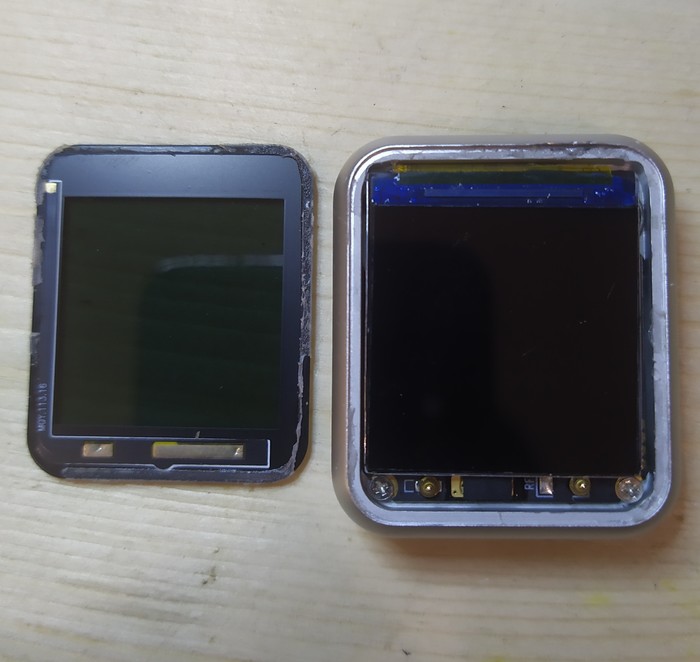

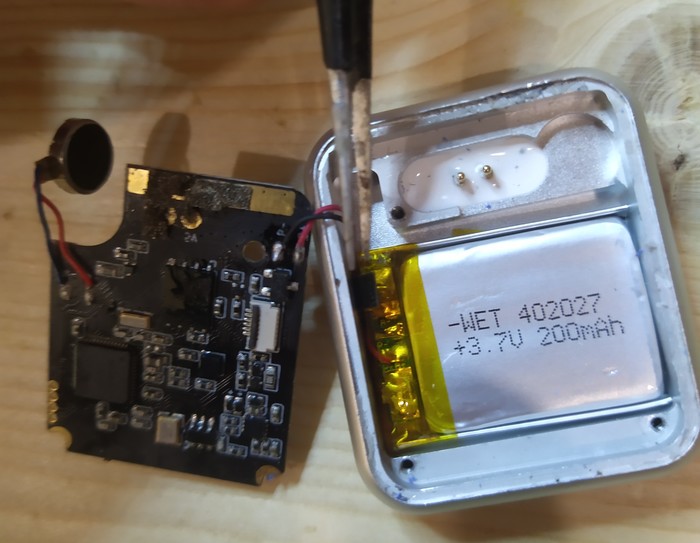

Разбираю далее, откручиваю болты, снимаю дисплей, под его шлейфом ещё один болт по мимо двух нижних, пока его нашел чуть погнул плату.

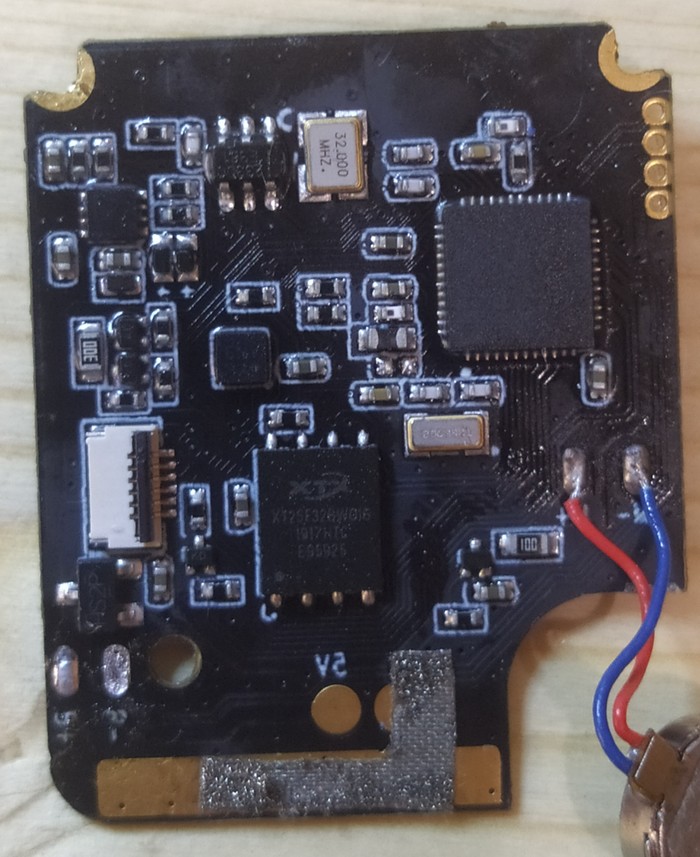

Плата в подробностях:

Плата выглядит качественно, не из подвала.

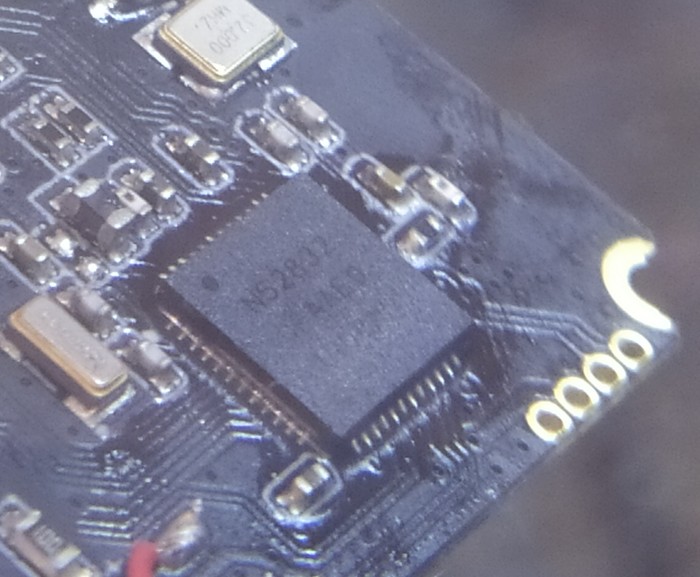

Процессор NRF52832, совпадает с описанием на Али, память XT25F32B, заявленого чипа с маркой bosch не наблюдается.

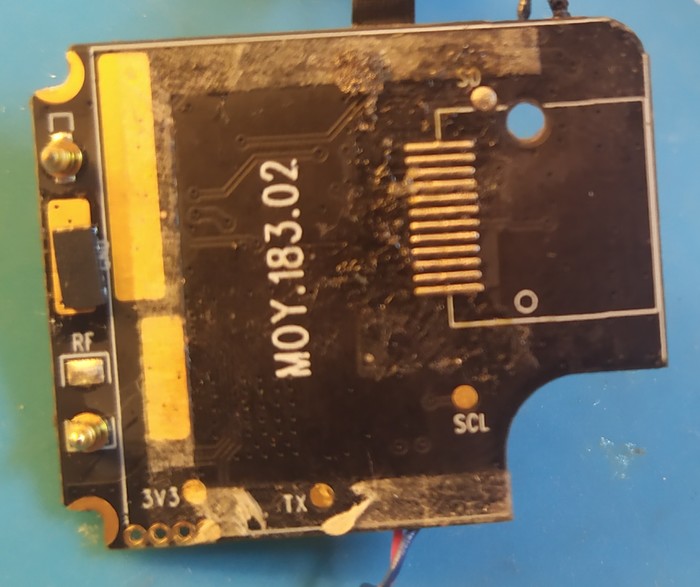

Справа контакты похожие на uart.
Из гугла понятно что проц используется для самоделок совместно с arduino, вроде даже имеет возможность эмулировать nfc метки. Память isp много её в спутниковых ресиверах.
Аккум был разряжен в ноль, "толкнул" его до 4в, но часы так же не включились.
Запитал от ЛБП и вот что вышло

Цикличная перезагрузка. Тоже самое при зарядке.
Думаю что дело в прошивке. Вопрос есть у кого прошивка на подобное чудо китайской техники? С телефоном конектится через da fit, думал оттуда слить но там и без коннекта "последняя версия ПО" Гугл ничего не дал, придёт программатор попробую слить дамп, подцеплюсь по uart, но там скорее всего тишина будет.

Приветствую Пикабу.
Перед праздниками поступила жалоба с дачи что перестал работать ТВ, звук есть а изображения нет. Телевизор старый LG 26lb75 2008гв. Судя по описанию проблемы пропала подсветка. Разбираем старичка:

Слева направо: инвертор, блок питания, основная плата (Майн).
Внимательно изучаем внешний вид плат и кондеров на наличии повреждений, вроде все в порядке. БП выдаёт исправное напряжение по всем линиям. Так как я ни разу не сталкивался с поломкой самой ЖК панели подозрения пали на подсветку.
Разбираем матрицу, аккуратно извлекаем ЖК панель, подключаем её к плате и включаем ТВ, подсвечивая панель с другой стороны.

Ага, всё верно, дело в подсветке.
Тут либо лампы либо инвертор.
Пробую принудительно запустить инвертор запаяв на ноги OZ964 4 и 10 светодиод. Толку нет, лампы не загараются, по совету в одном из пабликов ВК выпаиваю ключ q15, и о чудо, при старте появляется подсветка на пару секунд и гаснет с амплитудным мерцанию подсветки треском в динамиках.
Второй раз этот трюк не прокатывает, пока не поставишь на место q15.
Ну да бог с ним, инвертор так инвертор, я в такой сложной технике пока не особо силён, поэтому его вместе с лампами подсветки на полку, а в замен светодиодная лента.
Обрезки ленты разной яркости и примерно одинаковой длины, до селе использовавшихся в подсветке полок магазина, лепим на поддон матрицы

Ламп было 12, ленты всего 4. Не суть главное чтоб работало.

Ставим рассеиватель, подключаем к ЛБП, и вуаля, подсветка есть.
Теперь надо это всё собрать и запитать от БП телевизора.

12в находим на пустом разъёме справа снизу, аккуратно припаевам туда ленту. Собираем, проверяем.

ТА-ДА! Работает, выглядит страшно, но работает.
Как придёт, ещё не заказаная, лента из Китая переделаю, проложу все 12 линий подсветки.
Вот так из обрезков светодиодной ленты на скорую руку можно починить телевизор.
Если есть мысли по поводу инвертора напишите в комментарии.
Спасибо за внимание! С Новым годом!
