Хочу показать, как выглядит условно стандартный монтаж кондиционера в готовом ремонте.

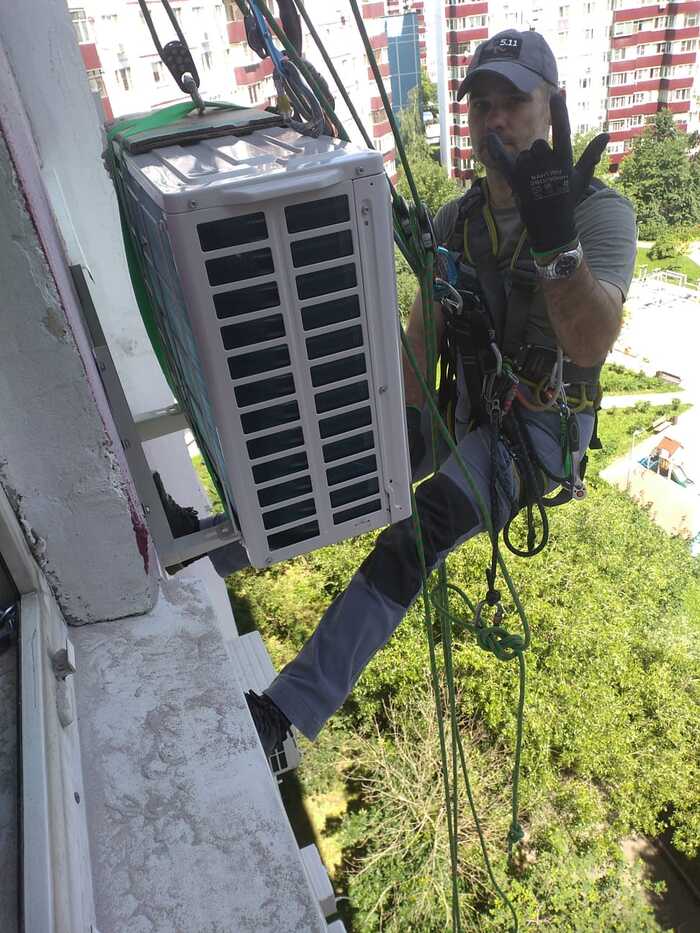

Здесь монтаж не совсем стандартный: во-первых, наружный блок мульти на 2 внутренних, во-вторых, используются методы канатного доступа (промышленного альпинизма). Это связано как с пожеланием заказчика по размещению наружного блока, так и с его массогабаритными характеристиками. Его размеры 810x580x280, а вес 35 кг — крупный парень. Во-первых, я не рискую выдавать такое на кронштейны просто руками из окна, во-вторых, просто длины рук не хватит закрепить блок болтами на кронштейнах. Короче, я так решил так безопаснее.

Наружка закреплена на 6 анкеров. Прочность крепления проверяю своим весом сверху.

Отверстия сверлим алмазной коронкой с микроударом 46 мм. На выходе максимально аккуратные отверстия, пыли в помещении минимум, поскольку сверление с пылеотводом. Этап сверления не документировал.

Вешаем внутренние блоки. Размещение максимально близко к линии штор, таким образом кабель-канала будет не видно. Но, тем не менее, кабель-канал подгоняем к корпусу блока максимально точно и обязательно используем аксессуары. Выглядит очень опрятно.

Выпускаем трассы. Обязательно обматываем защитной лентой. Если этого не сделать, трасса будет неопрятно выглядеть, а теплоизоляция за пару лет рассыпается от солнечной радиации и ее расклевывают птички. Здесь каждая трасса обмотана отдельно, затем обе вместе — отличная защита и опрятный внешний вид надолго.

Привальцовываем трубы, подключаем провода, вакуумируем, запускаем, проверяем давление всасывания. Дозаправлять здесь ничего не надо, трассы длиной по 3,5 м, фреон R32, все в порядке.

Гофру я не использую, это мое осознанное решение. На многожильном проводе обязательно используем НШВИ (на фото видно). Шубки на проводах нужны, чтобы избежать контакта с холодными или разогретыми металлическими корпусами портов в ходе эксплуатации.

Блок размещен так, чтобы минимально закрывать обзор из окна и при этом позволять дотянуться до теплообменника щеткой на длинной ручке (во дворе растут тополи) и до портов без использования альпметодов. Тем не менее, над проемом окна я оставил шлямбурное ухо на всякий случай.

Дренажи пристегнуты так, чтобы капать на отмостку здания, но не попадать ни на какие элементы фасада и блоки ниже.

Результат снаружи:

Благодарю за внимание. Всем приятного климата!

Зарисовка с последнего монтажа.

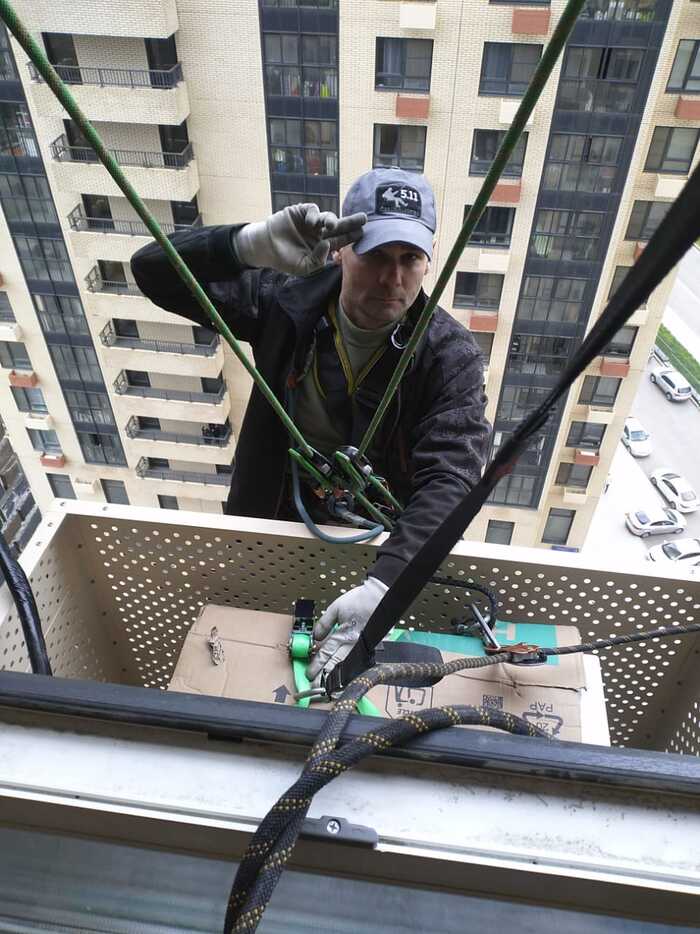

Уважаемые коллеги-промальпы, мне похудеть на ваше мнение по поводу моего головного уборка. За 5 минут до этого было так:

Ничего особенного. Ставил вчера сплит на готовую трассу. Солнечная сторона, вторая половина дня, на улице +30, прямое солнце до самого заката. Люблю свою работу)

Последнее фото специально для всех апологетов продувки трасс фреоном вместо вакуумации.

Продуваете фреоном? Тем ценнее нормальные монтажники.

Всем приятного лета!

PS: Если нужно перенести в сообщество — переносите.

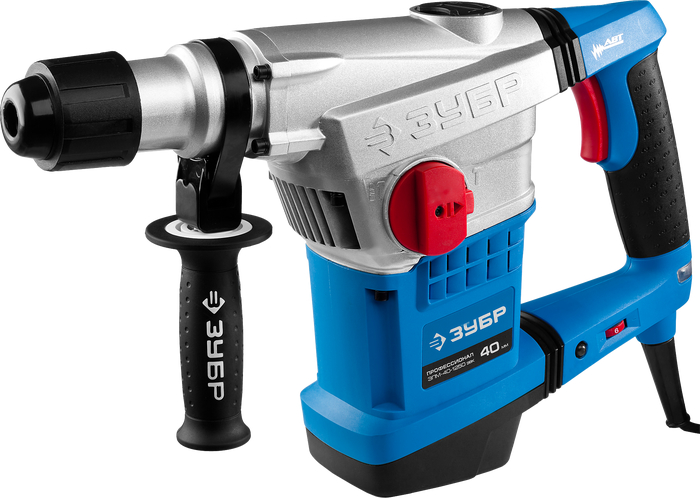

Добрый день! Имеется вот такой перфоратор:

Только в сером корпусе, но это не принципиально.

Режимов два: сверление с ударом и удар.

Хочу заставить его быть просто дрелью, то есть сверлить без удара. Предполагаю использовать его как привод для коронки сухого алмазного бурения Distar.

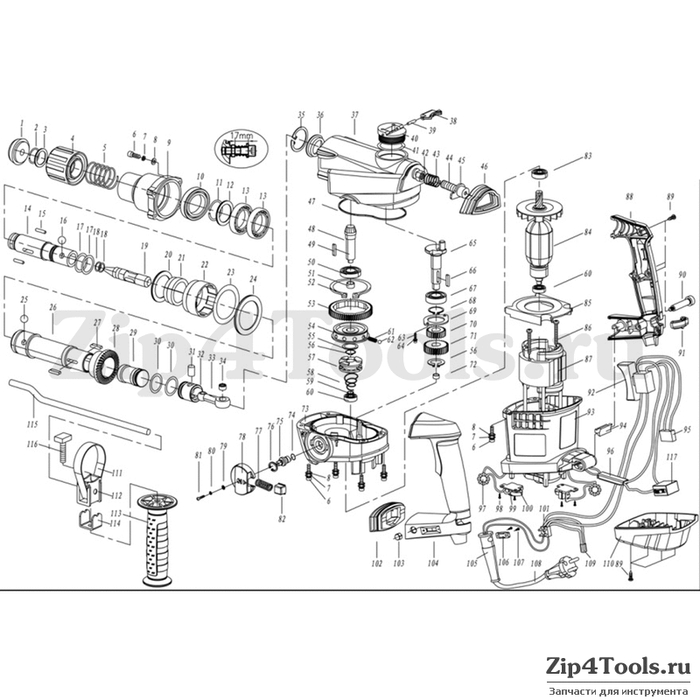

Вот его взрыв-схема:

Как я понимаю, достаточно удалить шатунно-поршневой узел (на схеме 31-34), и будто бы и все. Опять же вернуть на место, если понадобится снова сделать из этой хуераги перфоратор - не проблема, а решаемая задача.

Нужно ли удалять ударник (на схеме 19)? Нужно ли удалять что-то еще? Жду ваших грамотных советов.

Всем, кто хочет спросить "Как ты поставишь на него коронку?" отвечаю: адаптер SDS-MAX из долота с резьбой M16 на конце.

Всем советчикам "Купи это, купи то" отвечаю заранее: Я очень неплохо знаю рынок инструмента для алмазного сверления и сам могу вам насоветовать из богатой практики использования этого всего. Да, про KEN и его клоны в курсе, работал. Да, про Diamond Hit и Milwaukee в курсе, работал этим преизрядно. К весенне-летнему сезону именно это и куплю.  Про HILTI, Husquarna, CEDIMA и Bender сам могу рассказать много всякого хорошего.

Всем особо рачительным и бережливым поясняю: перфоратор мне не жалко, он давно себя окупил и просится в резерв, ну и он просто есть "здесь и сейчас", покупать ничего не надо.

Если пост подходит для размещения в сообществе, прошу перенести.
