Чаю мне!

Здравствуйте уважаемые подписчики и читатели! Сегодня вашему вниманию ремонт термопота славной фирмы DEXP. Принесли, не включается.
Открываем...

Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост

Раз не включается нужно проверить Термопредохранители и основную плату. Работаем, снимаем...

Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост
Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост
Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост

Проверил термопредохранители мультиметром в режиме прозвонки, один с боку один снизу, исправны.
Внимательно открываем плату. Видимых повреждений нет. Взял блок питания на 12 вольт, подаю питание на реле, не срабатывает. Берем мультиметр и проверяем элементы на предмет короткого замыкания.

Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост
Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост

В цепи параллельно реле сгорел диод 1N4148, аналогичного нет, запаял 4001.
Проверяем дальше. В цепи питания пробит стабилитрон на 12В. Такого нет. Из платы донора (бп монитора) выпаиваем стабилитрон.

Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост

Небольшой колхоз и вряд его на новое место.

Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост

После всего проверил тены, 68 и 700 ом, исправны. Собираем и включаем в сеть.

Чаю мне! Ремонт техники, Чайник, Диоды, Ремонт, Длиннопост

Всё работает. За кадром вскипятил 1,5 литра воды, после чего сработало включение поддержания температуры воды. Насос тоже работает. Теперь будет долго радовать хозяина.

Спасибо за внимание! Здоровья вам и вашим близким. Хорошего настроения! И причастным напоминаю Скоро в школу!

Показать полностью 8
201

Мультиварка.

Здравствуйте уважаемые подписчики и читатели! Сегодня немного о ремонте бытовых приборов для приготовления вкусной и здоровой пищи. Попросили посмотреть мультиварку Redmond RMC-M26 не работает. Во время приготовления неожиданно отключилась.

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Проверяем шнур питания, исправно.

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Пробуем включить, не работает. Вскрываем.

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Проверяем наличие контакта до платы управления. Контакта нет, виновник на фото ниже...

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост
Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Термопредохранитель 4А на 165 градусов, аналогичных рядом нет, меняем на 10А 167 градусов. Осмотр остальных частей прибора не выявил неисправностей. Собираем. Подключаем. Включаем.

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Включаем нагрев...

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Всё работает.

Мультиварка. Мультиварка, Ремонт, Ремонт техники, Предохранитель, Длиннопост

Хозяйка ждёт с нетерпением приготовь вкусный и полезный борщ!

Спасибо за внимание! Всем здоровья и хорошего настроения!

Показать полностью 7
-7

Всё для клиента!

Здравствуйте уважаемые подписчики и читатели! Те кто проектирует бытовую технику редко пользуются своим произведением. Сегодня пост одной фотографии. Привезли микроволновую печь, искрит. После тщательной очистки всё работает.

Всё для  клиента! Ремонт техники, Микроволновка, Очистка, Юмор, Троллинг, Неудобство, Бытовая техника

Троллинг от производителя.

Наверное каждый из нас встречал в своей жизни такое. На фото можно увидеть наклейку "легкая очистка", на самом деле чтобы очистить поверхности приходится извернуться и использовать специальные средства «зубная щетка».

Перед покупкой бытовой техники лучше пощупать руками, как включаются переключатели, удобно ли будет пользоваться и т.д.

Всем добра, здоровья и позитивного настроения!

6

Помощь ремонт электробритвы Philips Series 1000

Здравствуйте!

Нужна помощь. Уже однажды ремонтированную бритву (https://pikabu.ru/story/remont_yelektrobritvyi_philips_serie...) принесли на ремонт. В общем один из элементов схемы превратился в уголёк.

Помощь ремонт электробритвы Philips Series 1000 Ремонт помощь, Помощь, Сообщество ремонтеров - помощь

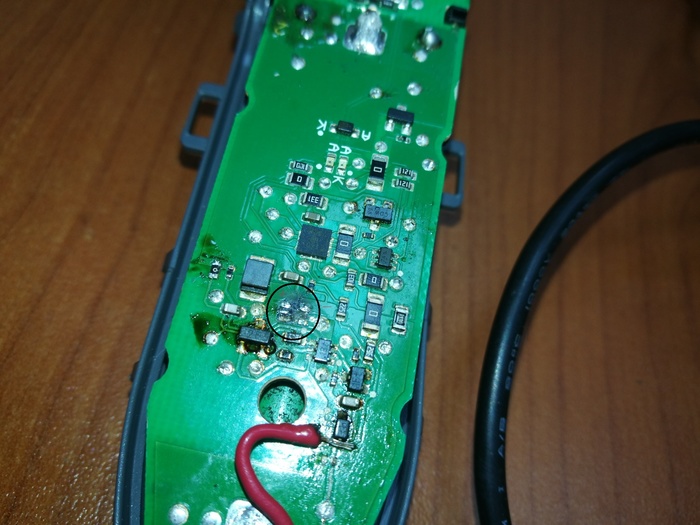

Внимание вопрос! Что это за элемент, может у кого есть servie manual или в ремонте что-то похожее. Прошу помощи!


С надеждой на вашу помощь!

398

Сервис? Ремонт помпы стиральной машинки.

Здравствуйте уважаемые подписчики и читатели. Сегодня рассмотрим ситуацию о ремонте стиральной машинки. У знакомого на даче недалеко от города сломалась стиральная машинка. В летний период он с семьей живет на даче и без стиральной машинки стирка то ещё удовольствие. Обратился в сервис, работник которого по приезду снял помпу, вытащил 10 копеек, и сделал заключение, что помпа неисправна. Ремонт с заменой в итоге обошелся в 3500 руб., много это или мало незнаю. Старую (сломанную) помпу работник сервиса хотел забрать с собой. В итоге старую помпу принёс мне, проверить её исправность.

Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост
Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост

Внешне помпа не выглядит неисправной, обмотки не закорочены, следов перегрева не видно.


Берём отвертку с плоским шлицем и аккуратно поддеваем крыльчатку. Чпок!

Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост

Внутри ротора грязная вода. Не думаю, что это существенно повлияло на работоспособность.

Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост

Осушаем и чистим внутренности.

Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост

Смазали силиконовой смазкой резиновый уплотнитель. Собираем всё на место.

Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост

Проверяем работоспособность.

Сервис? Ремонт помпы стиральной машинки. Ремонт, Ремонт техники, Сервис, Плохой сервис, Интересное, Помпа, Стиральная машина, Длиннопост

Всё крутится! Теперь есть запасная помпа на стиральную машинку. Только когда она пригодится?


Спасибо за внимание! Чувствуется наступление лета. Всем хорошего и приятного отдыха. Ярких впечатлений и здоровья!

Показать полностью 6
368

Ремонт ББП-30

Здравствуйте уважаемые читатели!
Сегодня попросили отремонтировать блок бесперебойного питания, у нас он питает видеокамеры, поэтому важно и срочно.

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост

Питание подключается стандартно, вверху 12В, внизу 220В. Перед отсоединением проводов отключить питание.
Открываем блок питания.

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост

Предохранители целые, что по 220В, что по 12 В. Меняем вздувшиеся конденсаторы, на фото уже поменяны. Проверяем сопротивление во вторичной цепи, есть кз. Виновником короткого оказался диод Шоттки, SR3100, заменил на диод от блока питания монитора на 5А. Пробуем включить, тишина. Такой ремонт уже начинает нравиться. Проверяем напряжение питания ШИМ контроллера, меньше 7 вольт. Проверим состояние конденсатора в цепи питания ШИМ, он на 47мкФ 50В.

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост

Не очень результаты. Поменяем на новый 47мкФ 63В. После чего напряжение питания ШИМ поднялось до 8,5В, что явно не достаточно.
Смотрим дальше. Замеры элементов показали, что всё исправно. Но что это...

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост

Отошла пайка, площадка под пайкой окисленная. Флюса рядом который может справиться с такой задачей нет, но есть паяльная кислота. Проходимся с паяльником и кислотой по всем подозрительным местам. После чего тщательно отмываем плату.

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост


Отлично!!! Всё работает. Теперь собираем, используя термопасту КПТ-8.

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост

И отдаём доблестной службе безопасности.
Заменили -

Ремонт ББП-30 Ремонт, Блок питания, Ремонт техники, Repair, Интересное, Конденсатор, Длиннопост

Вот такой несложный но интересный ремонт получился!Спасибо за внимание! Успехов и хорошего настроения!

Показать полностью 6
440

Rigonda УСРЛ-1

Здравствуйте уважаемые подписчики и читатели!

Принесли замечательный экземпляр 68 года выпуска радиола Regonda. Не включается, вообще не подаёт признаков жизни.

Rigonda УСРЛ-1 Ремонт техники, Теплый ламповый звук, Радиола, Видео, Длиннопост, Техника СССР, Ремонт

Перед тем как начать диагностику неисправностей рекомендую подготовить следующие инструменты:

1. Пылесос.

2. Кисть с длинной щетиной.

3. Мультиметр.

4. Стирательная резинка.

5. Обезжиривающая жидкость.

6. Отвёртка с прямым шлицем.

7. Ветошь.


В общем на этом этапе достаточно.

И так открываем заднюю крышку и пылесосим.

Rigonda УСРЛ-1 Ремонт техники, Теплый ламповый звук, Радиола, Видео, Длиннопост, Техника СССР, Ремонт
Rigonda УСРЛ-1 Ремонт техники, Теплый ламповый звук, Радиола, Видео, Длиннопост, Техника СССР, Ремонт

Проверяем наличие напряжение на входе трансформатора. Напряжение отсутствует. Прозваниваем цепь. Убедились, что виновник неисправности кнопка включения, контакты которой за продолжительное время бездействия окислились.

Rigonda УСРЛ-1 Ремонт техники, Теплый ламповый звук, Радиола, Видео, Длиннопост, Техника СССР, Ремонт

Путём нехитрых манипуляций восстановили проводимость контактов. Результат не заставил себя ждать.

Rigonda УСРЛ-1 Ремонт техники, Теплый ламповый звук, Радиола, Видео, Длиннопост, Техника СССР, Ремонт

Есть питание. Дальше начинается самый трудоёмкий процесс очистки контактов полозковых переключателей, контакты посеребрённые ни в коем случае не царапать. Желательно использовать из доступного стирательную резинку и обезжиреватель. После чего аппарат ожил и на УКВ поймал несколько местных станций. К сожалению другие диапазоны без внешней антенны молчат.

Rigonda УСРЛ-1 Ремонт техники, Теплый ламповый звук, Радиола, Видео, Длиннопост, Техника СССР, Ремонт

Пусть всегда будет солнце!

Спасибо за внимание! Всем чистого неба над головой и надёжных товарищей на вашем пути к намеченному!


Возможные дубликаты Ролевые игры (@_@)

Показать полностью 5 1
77

Ремонт электробритвы Philips Series 1000

Представьте себе утро, тяжелое утро, нужно ехать на работу, выходные пролетели быстрее чем обычно, активный отдых, покатушки... Доходим до умывальника, берем в руки электробритву Philips Series1000, глаза еще не промаргались, свет яркий режет, тем не менее приводим себя в порядок. Смотрим на бритву, горит красным, батарея почти разрядилась. Так где этот шнурок? А вот он, вроде он, да точно он других вроде небыло. Туго подключается. Иииииии...


БАБАХХХХ НА!!!!!


Блин! Шур не тот. Бритва признаков жизни не подаёт. Печаль.


Вот так, как-то началась история ремонта электробритвы. Принесли мне её без надежды на восстановление. Ремонт в сервисе не рентабельный, дешевле купить новую, а премию платили последний раз 2 года назад, бюджет расписан на пол года вперёд. В общем фоток не много, процесса ремонта нет. По результату

Стрелками отмечено, что заменено.

Ремонт электробритвы Philips Series 1000 Электробритва, Утро добрым не бывает, Ремонт техники, Безопасность, Бритье, Денег нет но вы держитесь, Длиннопост

Диод не отметил к которому провод припаял. Долго ждал транзистор, там из 2 в корпусе на 6 ножек, обозначение t13. Потом оказалось, что батарея села и контроллер её отключил, блока питания рядом нет, подпаял заряженную банку 18650 от ноутбучного аккумулятора, замигал светодиод зелёный. Как оказалось в последствии сгорел резистор отмеченный слева, поставил 0Ом 0604, после чего аккумулятор зарядился и бритва ожила.

Ремонт электробритвы Philips Series 1000 Электробритва, Утро добрым не бывает, Ремонт техники, Безопасность, Бритье, Денег нет но вы держитесь, Длиннопост
Ремонт электробритвы Philips Series 1000 Электробритва, Утро добрым не бывает, Ремонт техники, Безопасность, Бритье, Денег нет но вы держитесь, Длиннопост

Мелкое всё зараза, прийдётся наверное покупать микроскоп.

Спасибо за внимание! Берегите себя! Соблюдайте правила техники безопасности!  Всем здоровья и успехов!!!

Показать полностью 3
204

Ремонт платы управления угольного котла

Здравствуйте уважаемые читатели! Прошло довольно много времени с момента последнего поста. Хочу поделиться с вами интересным ремонтом с аппликацией по фальгированному текстолиту.

Немного предыстории. У брата жены частный дом, для отопления которого купили котел.

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

После 2 зим эксплуатации и нескольких неисправностей, всякое было, в основном заклинивание шнека подачи топлива от попадания под шнек камня, котёл встал. Там ещё пожар один раз чуть не случился, но это тема отдельного поста предупреждения, коротко нужно убирать скапливающуюся под бункером топлива угольную пыль.


К теме поста. Обратились по месту жительства к ремонтникам которые заменили реле и через 2 месяца котёл остановился окончательно. Посмотрим на состояние платы управления.

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

Хмм...

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

На первой картинке можно заметить помимо дыры в плате и супер 3D монтажа реле, ещё одну маленькую неисправность, о которой немного позже.


Приступим к восстановлению платы управления.

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

Сверлим по обозначенному контуру, предварительно устранив обнаруженный прогар между ножками реле, зачистил и залил лаком для ногтей легкого розового цвета.

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост
Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

Дальше берем листок бумаги и ручку, прикладываем листок к плате и обводим получившееся по контуру.

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

вырезаем, и с помощью незаменимого инструмента вставляем заплатку на место.

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

берем остры нож и вырезаем дорожки на заплатке, отмечаем точки для отверстий сверлим и наклеиваем бумажный скотч для дальнейшей работы

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

берём лак

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

заливаем по контуру заплаты

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

Сушим с 2-х сторон, 2 сторона сушится после отклеивания скотча

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

моем спиртом, устанавливаем детали

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

теперь нужно устранить одну маленькую неисправность, которая не даст котлу работать, а именно

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

На микросхеме ULN2003 прогар на против контакта который отвечает за работу реле включения шнека подачи топлива, прогар под которым заделан выше.


Тут всё просто, заказываем на Ali 20 шт. микросхем, по цене получается существенно выгоднее, ждём. Ждём очень долго. Получаем и ставим.

В результате получается следующий вид

Ремонт платы управления угольного котла Угольный котел, Рукоделие, Рукоделие с процессом, Отопление, Ремонт техники, Микросхема, Лак для ногтей, Успех, Длиннопост

После чего радуем хозяина.

Причина прогара на микросхеме следующая, использованное для ремонта реле LS-T73 имеет потребление 550 mA, тогда как микросхема рассчитана на ток 500 mA, родное сгоревшее реле потребляет 450 mA. Плата сгорела от длительной работы реле под нагрузкой выше номинальной, работа двигателя в режиме КЗ при заклинившем шнеке подачи топлива, перегрев контактов реле с последующим выгоранием текстолита под ним. Для исключения в дальнейшем рекомендовано установить предохранитель в цепь питания двигателя на 30 А, для защиты в случае заклинивания шнека.


Можно предложить установить самовосстанавливающийся термопредохранитель. Может у вас есть предложения?



Спасибо за внимание! Здоровья, семейного благополучия, успехов в работе и счастья!


P.S.:  Почему-то возможные дубликаты к примеру "Улицы по которым хочется гулять" или "В лес по грибы 2", а ещё "Уазик сплющило"

Показать полностью 14
369

Ремонт блока питания компьютера.

Уже давно принесли блок питания компьютера на TNY178BPN. Не включается. К ремонту было несколько подходов по 2-3 повторения.

Ремонт блока питания компьютера. Блок питания, Успех, Ремонт техники, Ремонт компьютеров, Длиннопост, Фотография, Процесс

Открыл. Посмотрел. Конденсаторов дутых нет, явных следов неисправных элементов тоже.

Ремонт блока питания компьютера. Блок питания, Успех, Ремонт техники, Ремонт компьютеров, Длиннопост, Фотография, Процесс

Поменял предохранитель. Подал питание. Дежурка есть. Запуска нет. С таким блоком питания столкнулся первый раз, приступил к поиску схемы. А на доступных мне ресурсах схемы нет!!! Ремонт продолжил по аналогии с похожими блоками питания. Где-то прочитал, что на 4 ногу микросхемы нужно для проверки подать - , после чего (лампу то не поставил вместо предохранителя) белый дым известил о необходимости замены транзистора 13N50. В процессе замены транзистора выявил пробитый диод N5408 под радиатором.

Ремонт блока питания компьютера. Блок питания, Успех, Ремонт техники, Ремонт компьютеров, Длиннопост, Фотография, Процесс

Всё заменено, поставил предохранитель, я был на 90% уверен что должно заработать, включаю дежурка есть, замыкаю зеленый провод на землю и БАЦ!!! (лампы то так и нет, есть самоуверенность) Еду за новыми транзисторами 13N50.

Это был удар!

Теперь переворачиваем плату и начинаем рыть от транзисторов. Удача в этот день была на моей стороне.

Ремонт блока питания компьютера. Блок питания, Успех, Ремонт техники, Ремонт компьютеров, Длиннопост, Фотография, Процесс

Вот этот элемент в корпусе SOT-123 с надписью W1 был неисправен, в обе стороны показывал бесконечность. Стабилитрон на 2,7В.

После замены

Ремонт блока питания компьютера. Блок питания, Успех, Ремонт техники, Ремонт компьютеров, Длиннопост, Фотография, Процесс

И установки лампы вместо предохранителя, включаем.

Дежурка есть. Замыкаем зеленый провод на землю и

Ремонт блока питания компьютера. Блок питания, Успех, Ремонт техники, Ремонт компьютеров, Длиннопост, Фотография, Процесс

Проверяем напряжения всё в норме. Подключаю нагрузку, работает, для надежности погоняю несколько дней. После таких приключения блок питания стал как родной, жалко расставаться. Удачных ремонтов, здоровья и хорошего настроения!


Возможные дубликаты поста показывает кадр из фильма о Гарри Поттере, Орден Феникса.

Показать полностью 5

Эти открытки сделали пикабушники. Сможете лучше?

Наш дикий конкурс открыток продолжается! Поздравили друзей, босса и любимую учительницу, а потом не помедлили и прислали свое творение нам? Все правильно сделали. Потому что до конца конкурса, в котором мы разыгрываем оригинальные подарочные наборы, осталось меньше 10 дней.


А чтобы поймать музу, вот порция открыток от пользователей Пикабу, которые они сделали в нашем конструкторе. Главное, не стесняйтесь!

Эти открытки сделали пикабушники. Сможете лучше?

Как поучаствовать в конкурсе:

1. Заходите на страницу конструктора.

2. Выбирайте тему: День интернета, День работников леса или 3 сентября (никогда не поздно).

3. Делайте открытку и не забудьте ее сохранить.

4. Отправляйте свою работу в приложении Сбербанк Онлайн (никаких платежей, все бесплатно).

Отличная работа, все прочитано!
