Держалка для специй

Сделал такой держатель для специй. Подходит только к мельницам этого производителя, но задо они у нас повсеместно в магазинах стречаются.

Держалка для специй 3D принтер, 3D печать, Кухня, Кулинария, Приспособление, Stl

Крепится с помощью саморезов.


Печатать лучше так чтобы лежала на столе горизонтально, так будет наилучшая прочность изделия.

Держалка для специй 3D принтер, 3D печать, Кухня, Кулинария, Приспособление, Stl

STL модели на сайте: https://nvwoodcraft.ru/3d-pechat/models/derzhatel-dlya-spets...

Спасибо всем за внимание!

36

Выдавливание текста во Fusion 360

Раньше выдавить на криволинейной поверхности было большой проблемой. Выдавливаемый текст отображался только на видимой поверхности и искажался на радиусах.

Выдавливание текста во Fusion 360 3D моделирование, Fusion 360, Fusion, Обновление, Компьютерное моделирование, Своими руками, Длиннопост

Продемонстрирую как сделать это в новой версии!
Создаем чертеж:

Выдавливание текста во Fusion 360 3D моделирование, Fusion 360, Fusion, Обновление, Компьютерное моделирование, Своими руками, Длиннопост

Выдавливаем:

Выдавливание текста во Fusion 360 3D моделирование, Fusion 360, Fusion, Обновление, Компьютерное моделирование, Своими руками, Длиннопост

Можно сделать выпуклый текст, так и "впуклый"

Выдавливание текста во Fusion 360 3D моделирование, Fusion 360, Fusion, Обновление, Компьютерное моделирование, Своими руками, Длиннопост

Источник: https://nvwoodcraft.ru/poleznye-stati/3d-modelirovanie/embosse_fusion_360/
VK: https://vk.com/nvwoodcraft
YouTube: https://www.youtube.com/c/nvwoodcraft
Instagram: https://www.instagram.com/nv_woodcraft

Показать полностью 2
373

Столешница из массива полтора года спуста

Почти полтора года назад я рассказывал как делал мебель в ванну комнату со столешницей из массива. Вместе с раковиной шёл дешёвый китайский смеситель. Решил заменить его и заодно обработать столешницу. Столешница из массива дуба стойко пережила полтора года, но местами заворсилась. Выполним профилактические работы, по обновлению покрытия.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

Отключаем воду, снимаем слив с раковины и смеситель со столешницы. Проверяем, что нет серьезных повреждений. Как видно, на столешнице есть темные пятна: это дуб потемнел («заморился») из-за постоянного контакта с водой. Справа от смесителя, след от дозатора мыла, где скапливалась вода. И вокруг отверстия слива есть след, вследствие плохой герметичности комплектных прокладок раковины. На резьбовой части даже ржавчина была, хотя внизу ни одной капли.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

Дуб отличается от многих пород тем, что он очень стоек к гниению. Потемневшие части не рыхные. По твердости, такие же как и не пострадавшие.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

После легкой шлифовки, наносим масло для рабочих поверхностей. Масло можно наносить на ранее обработанную маслом поверхность, без дополнительной обработки: снимать предыдущее покрытие этого же типа не требуется, да и бесполезно (масло глубоко проникает в древесину).

Для нанесения взял кусочек поролона. После использования его можно сразу выкинуть, но можно использовать и любые другие способы нанесения. Хоть, выбранное мной масло и не содержит агрессивных растворителей или биоцидов, но все же лучше работать в перчатках.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

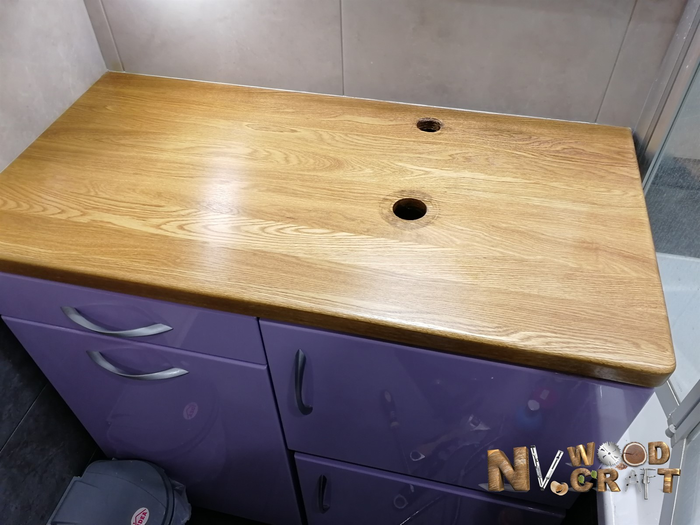

Масло наносится равномерным слоем, даем 30 минут на впитаться. После, если есть сухие участки, распределяем масло с других частей столешницы. Если она равномерно блестит, то вытираем ветошью.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

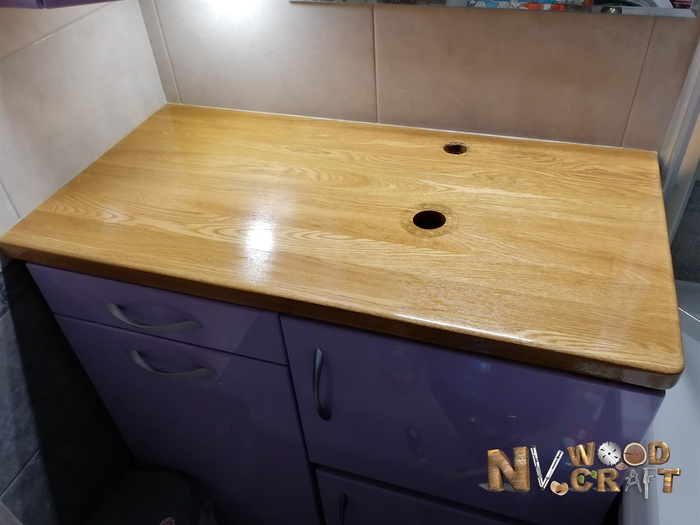

Получаем матовую однородную поверхность. Оставляем на сутки, после наносим второй слой и снова оставляем на сутки.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

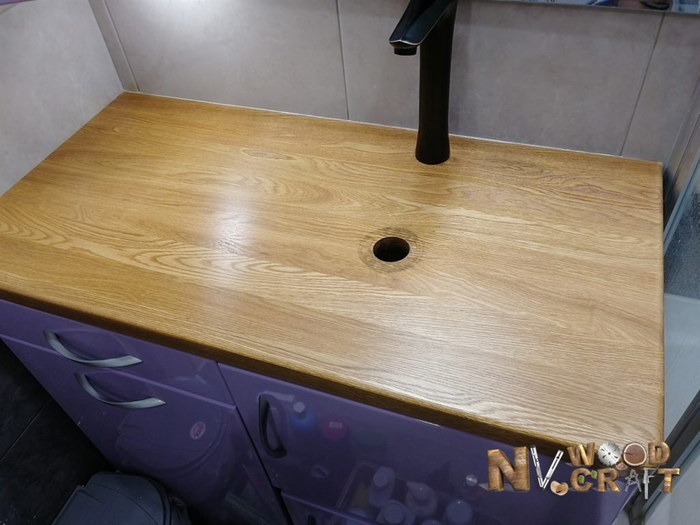

Устанавливаем новый смеситель, он заметно тяжелее китайского.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

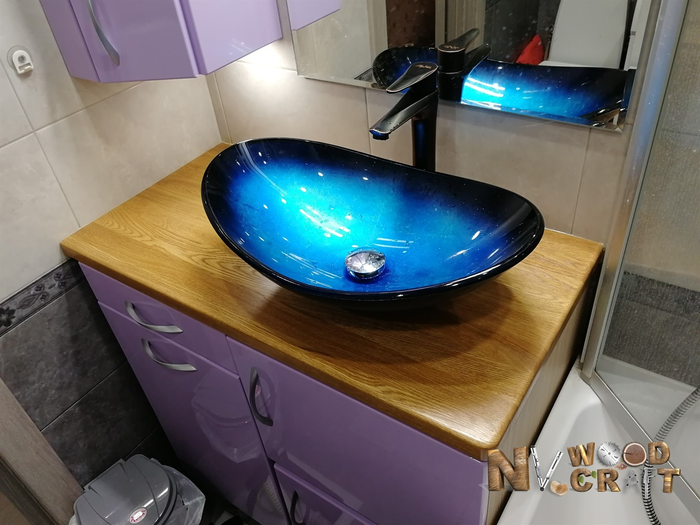

Ставим раковину на место. Слив пришлось покупать новый, уплотнители от старого уже не выполняли свою функцию, протекали.

Столешница из массива полтора года спуста Рукоделие с процессом, Мебель, Своими руками, Мебель из массива, Столярка, Массив, Дуб, Длиннопост

Профилактические мероприятия выполнены, смеситель заменен на более тихий. Столешница из массива дуба выглядит как в первый день после установки. Как видите, обработка маслом не представляет собой сложную задачу.

Благодарю за внимание!


Источник: https://nvwoodcraft.ru/blog/stoleshnitsa-iz-massiva-duba-v-v...

VK: https://vk.com/nvwoodcraft

YouTube: https://youtube.com/c/nvwoodcraft

Instagram: https://www.instagram.com/nv_woodcraft/

Показать полностью 7
242

Коробка для рулонов наждачки

Чем заняться в самоизоляции? Конечно, навести порядок в мастерской! Рулоны с наждачной бумагой обычно валялись на столе или подоконнике. Обрастали пылью и часто мешались. Решил сделать коробку для хранение наждачной бумаги в мастерской.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

Набросал чертежик и поискал обрезки фанеры. И они, весьма удачно, нашлись. Отходы в дело! Стенки из 10мм фанеры, лицевая сторона и задняя крышка из 4мм фанеры.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

С помощью распиловочного станка распилил фанеру согласно чертежу. Фанера была напилена без сколов благодаря острому пильному диску и противоскольному вкладышу.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост
Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

На сверлильном станке (или с помощью дрели) проделываем отверстие под трубки, на которых будут держаться рулоны. Края, желательно, зенковать: это облегчит установку трубок.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

При сверлении, использовалась аспирация для сохранения чистоты на рабочем месте. Об этой системе я писал в соответствующей статье.

В задней стенке проделываем отверстие для удобства её извлечения. При сверлении обязательно используем подложку, чтобы не было рваных краев при сверлении насквозь.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

После фрезеровки пазов под заднюю стенку, сверлим отверстия с зенковкой и скрепляем саморезами.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

Переднюю стенку приколотил гвоздями с помощью электрического нейлера (степлера). Удобный инструмент для быстрой фиксации, когда не требуется скрывать крепеж.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

В трубках нарезал резьбу под болты. После, с помощью них зафиксировал рулоны и скрепил болтами.

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

Теперь три рулона разной зернистости не валяются на столе, а аккуратно лежат под двигателем сверлильного станка. Вот так реализовал хранение наждачной бумаги в мастерской:

Коробка для рулонов наждачки Своими руками, Столярная мастерская, Рукоделие с процессом, Столярка, Рукоделие, Приспособление, Длиннопост

Коробка получилась неказистой, но свою функцию выполняет. В будущем, улучшу её или даже переделаю =)

Пока, не нравится, что рулоны болтаются на трубке. Надо сделать барабан большего диаметра.

Спасибо за внимание!


Источник: https://nvwoodcraft.ru/blog/hranenie-nazhdachnoj-bumagi-v-masterskoj/

VK: https://vk.com/nvwoodcraft

YouTube: https://www.youtube.com/c/nvwoodcraft

Instagram: https://www.instagram.com/nv_woodcraft

Показать полностью 9
392

Аспирация для сверлильного станка

Представляю Вам пылеудаление для сверлильного станка. Чистота в мастерской очень важна: конечно пыль от сверления не такая мелкая как от фрезерования или шлифовки, но стружка от сверл форстнера разлетается повсюду. Для решения этой проблемы, спроектировал гибкую систему стружкоудаления.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

Модель сделана в бесплатной, для некоммерческого пользования, программе Fusion360.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

Методом проб и ошибок, определил что оптимальный диаметр отверстия для стружкоудаления — 30мм.

Диаметр концевой насадки 50, что позволяет использовать сверла форстнера до 50мм.

Все детали печатал без поддержек, благо PETG довольно пластичен и текуч.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

По итогу, деталь успешно напечаталась. Для улучшения прилипания, увеличил площадь основания за счет широкой каймы.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

Есть небольшой дефект в верхней части. На работу устройства он не влияет. Его можно сошлифовать бор-машиной, но я это делать не стал.

Входное отверстие в креплении сделал под имеющийся переходник для электро инструмента. Внутренний диаметр сделан конусом: от 35 до 36,5мм.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

На фото выше, фреза форстнера 40мм.

Эта аспирация сделана для сверлильного станка Jet JDP-8BM (диаметр трубы станка 48мм). Позже, товарищ и коллега по столярному творчеству @carwooding (инста) попросил сделать такую же аспирацию и для его станка JIB RDP86016B, с диаметром трубы 73мм.

Отличается только установочной платформой. К сожалению или к счастью (цветом лучше к станку подошел), закончился синий пластик. Одну деталь напечатал остатками синего, остальные — красные.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

Чтобы набор был более универсальным, сделал переходник-насадку на стандартный пылесосный шланг, с наружным диаметром 38мм

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

Поскольку, станок большой, сегментов сделал много, но всё равно не достаточно для максимального вылета.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

После установки, пылеудаление для сверлильного станка успешно справляется с удалением стружки.

Аспирация для сверлильного станка Столярка, Аспирация, 3D принтер, 3D печать, Приспособление, Столярная мастерская, Мастерская, Видео, Длиннопост

Параметры для печати и сами модели на сайте: https://nvwoodcraft.ru/3d-pechat/models/pyleudalenie-dlya-sv...


Спасибо всем за внимание!

Показать полностью 7 1
191

Встроенный мансардный шкаф своими руками

Представляю Вам встроенный мансардный шкаф, который можно сделать своими руками, при наличии инструмента и желания, конечно =)

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Требования были следующие:

- Шкаф во всю стену: от кровати, до углубления в стене

- Открытые полки у кровати

- Платяная секция в нише от печной трубы

- Должны быть выдвижные корзины (использовал корзины Икеа).


Мансардный этаж вносит свои сложности: скошенная крыша, на соединении крыши и стены проходит брус.

Платяную секцию сделал основанием с цоколем и дверью.

Самой большой проблемой был перепад пола в 25 мм на 2700 мм длины шкафа. Очень важно замерить уровень пола до составления чертежей, чтобы учесть его. Иначе, может получиться так, что шкаф не поместится из-за того что в одном углу высота до потолка меньше чем в другом.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Двери рамочные из МДФ профиля со вставкой из ЛДСП.

Проектирование и подготовку чертежей произвёл в SketchUp. Распил ЛДСП и изготовление дверей производился на фабрике (в любом крупном городе найдется хотя бы одна контора, которая предоставляет эти услуги. Все лицевые кромки из 2 мм ПВХ, а скрытые кромки из 0,45 мм пластика.

Присадку на фабрике не заказывал, а сделал сам. С помощью специальных шаблонов-кондукторов это сделать совсем не сложно, но требуется некоторый навык.

Начал с секции наружных полок. Для крепления полок использовались шканты для фиксации полок и мебельные болты — конфирмат, как их ещё называют.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

С наружной стороны крепеж совершенно не виден. Это как раз тот случай, когда использование конфирматов оправдано.

Теперь сверлим отверстия под полки, фурнитуру и петли. Подробно о присадке и фурнитуре из ИКЕА я рассказывал в статье про угловой шкаф.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Полки, где требуется особая жесткость, фиксировал на усиленные эксцентриковые стяжки rafix:

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

На фото выше представлены два типа штырей:

- с резьбой, односторонний

- стяжка, двухсторонний

Остальные полки ставятся на традиционные полкодержатели, которые можно переставлять, регулируя высоту полок.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Панели, для перевозки крайне желательно упаковать хотя бы в стрейч пленку, а лучше в картон.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

По приезде, встроенный мансардный шкаф кажется не таким уж большим 😃

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Удобнее всего собирать шкаф лежа, если это возможно. Встроенный мансадрный шкаф со скосом это позволяет сделать, т.к. его высота ниже основного потолка. Такой метод сборки позd оляет обходиться только своими руками, без помощников.

Привинчиваем опоры и соединяем основной каркас.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Мебельные усиленные регулируемые «кухонные» опоры есть двух типов:

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост
Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Важно, не перепутать их! К обычной усиленной опоре стандартное крепление цоколя не подойдет.Кстати о цоколе. Он крепится к опорам с помощь специальных клипс. Ответные планки бывают под фрезеровку или пластиковый кухонный цоколь и под фиксацию саморезами для деревянного (лдсп) цоколя.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Чтобы на верхних планках не был виден крепеж, используем традиционные эксцентриковые стяжки.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост
Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Нижний двусторонний штырь для плит толщиной 16 мм.

После того как задняя стенка прикручена, поднимаем шкаф. Выравниваем шкаф, с помощью имбусового ключа, регулируя опоры. Основание должно быть по уровню, иначе стенки шкафа будут испытывать большую нагрузку на излом.

Ставим полки, привинчиваем корзины и петли. Сборка довольно рутинная, ничего сложного.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост
Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Когда всё готово, протираем все полки, собираем инструмент и устанавливаем двери.

Встроенный мансардный шкаф своими руками Мебель из ЛДСП, Своими руками, Корпусная мебель, Рукоделие с процессом, Шкаф, Мебель, Длиннопост

Спасибо Вам за внимание!


Источник: https://nvwoodcraft.ru/blog/vstroennyj-mansardnyj-shkaf-svoimi-rukami/

VK: https://vk.com/nvwoodcraft

Instagram: https://www.instagram.com/nv_woodcraft/

YouTube: https://www.youtube.com/c/nvwoodcraft

Показать полностью 15
51

Центровалка для 125мм шлифкругов орбиталки

Для орбитальной шлифмашины важно точно закрепить шлифлист, чтобы

- во-первых, хорошо работало пылеудаление

- во-вторых, чтобы предотвратить отлетание наждачки во время работы.


Долгое время использовал брусок с деревянными шкантами. Этот брусок постоянно терялся или падал… К тому же занимал довольно много места в чемодане. С появлением 3D принтера, решил сделать это приспособление более точным и компактным, а главное — фиксируется на проводе шлифмашины.

Центровалка для 125мм шлифкругов орбиталки Столярка, Работа с деревом, 3D принтер, 3D печать, Длиннопост

Модель сделал в SketchUp. Редактор хоть и не предназначался для создания моделей к 3d принтеру, но способен их формировать.

Центровалка для 125мм шлифкругов орбиталки Столярка, Работа с деревом, 3D принтер, 3D печать, Длиннопост

После печати получается следующее приспособление, которое можно закрепить на кабеле с помощью хомут-стяжек.

Центровалка для 125мм шлифкругов орбиталки Столярка, Работа с деревом, 3D принтер, 3D печать, Длиннопост

Приспособление-позиционер для орбитальной шлифмашины идеально подходит под отверстия в шлифовальных кругах.

Центровалка для 125мм шлифкругов орбиталки Столярка, Работа с деревом, 3D принтер, 3D печать, Длиннопост

STL модель и параметры печати у меня на сайте: https://nvwoodcraft.ru/3d-pechat/models/prisposoblenie-dlya-...


Благодарю за внимание! =)

Показать полностью 3
34

Клапан для маски респиратора

Здравствуйте! В этой статье представляю Вам выпускной клапан, изготовленный на 3d принтере для самодельной маски респиратора. С клапаном намного легче дышать и меньше накапливается влага.

Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост

Клапан спроектировал из двух деталей, которые соединяются резьбовым соединением. Благодаря этому, клапан можно зафиксировать и на маске медицинской и на многоразовой маске изготовленной своими руками.

Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост
Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост

Модель спроектирована в Fusion360. Очень кстати было, что в нем есть функция изготовления резьбы.

Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост
Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост

Под внутренний диаметр детали со штырьком, вырезаем из резины (например из хозяйственной перчатки) кругляшок. Аккуратно протыкаем или вырезаем в центре отверстие.

Резиновый круг устанавливаем гладкой стороной к клапану и после фиксируем его, расплавляя штырёк паяльником.

Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост

В маске желательно прошить и обметать отверстие под клапан. Так же перед стиркой клапан желательно снимать, т.к. резина может деформироваться.

Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост
Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост
Клапан для маски респиратора Клапан, Респиратор, Своими руками, 3D печать, Stl, Рукоделие с процессом, 3D принтер, 3D моделирование, Видео, Длиннопост

Параметры для печати клапана:

- Пластик с хорошей межслойной адгезией, например PETG

- Для PETG поддержки противопоказаны — будет сложно оторвать, не сломав изделие

- Заполнение на свой вкус, можно 100%, можно 10% =)

- Прилипание к столу не требуется

Благодарю за внимание!


Ссылки для скачивания у меня на сайте: https://nvwoodcraft.ru/3d-pechat/models/klapan-dlya-maski-respiratora/

Показать полностью 7 1
41

Аксессуары для кофемашины Gaggia Classic на 3D принтере

Пока, в самоизоляции, мне совесть не позволяет столярить на балконе. Занимаюсь моделированием для 3д принтера.

Я очень люблю кофе и долго выбирал кофемашину (кофеварку) для дома. Натолкнулся на знаменитую модель Gaggia Classic. Поскольку пост не про саму машину, а про доработки для нее - скажу, что это лучшее что это самая бюджетная из достойных эспрессо машин (хоть у меня и самый неудачный релиз 2015 года).

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Первое, что я сделал для машинки - уменьшенный лоток каплесборник, который позволяет ставить большие чашки, в отличие от штатного лотка.

Кофеварка (кофемашина) Gaggia Classic не меняла дизайн с момента первого выпуска, т.е. более 30 лет. Это означает, что STL-модель для 3d печати пригодна для всех ревизий.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост
Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Лоток каплесборник спроектировал так, чтобы он надежно фиксировался, имел закругленные грани внутри и плотно сидел в кофемашине для предотвращения вибрации.

Стоковый лоток, высотой 5см, позволяет ставить чашки максимальной высотой ~7см. Уменьшенный лоток, высотой 2,5см позволяет разместить чашки высотой уже в 9,5см. Это высота до носика-излива, т.е. есть запас в 0,5см.

Уменьшенный лоток каплесборник для Gaggia Classic спроектирован так, чтобы он печатается он без поддержек и подложки.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Если у Вашей кофемашины Gaggia два или более портафильтра, то для неиспользуемых очень полезен держатель. Например, у Вас, как у меня, один портафильтр на два эспрессо, а второй бездонный на один.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Или один портафильтр с одним носиком, а другой c двумя.

Можно хранить их просто на столе, но они занимают место. Для компактного размещения очень удобно использовать держатель на вертикальную поверхность.

У кофемашины Gaggia Classic отлично подходят боковые стенки под крепления портафильтров.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Я сделал держатель портафильтра Gaggia по принципу байонета «группы». Поскольку у Gaggia уши портафильтра располагаются под углом, в кронштейне вырезы сделаны вертикально.

Крепится держатель на двухстороннюю клейкую ленту. Под нее сделаны пазы, чтобы зазор был минимальным. Использование клейкой ленты предпочтительно если нельзя сверлить поверхность «стены». Например, если надо закрепить на каленном стекле или поверхности кофемашины.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Важно выбрать хорошую ленту, т.к. портафильтр довольно тяжелый: ~0.5кг, а перед приклеиванием хорошо обезжирить поверхность.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

И последняя доработка - держатель для аксессуаров. Очень удобно, когда все приспособления под рукой. Особенно это важно для небольших кухонь. Держатель для термометра и щетки группы для Gaggia Classic серьёзно экономит место.

Крепление имеет глухое отверстие для приспособления под рисование на кофейной пене (купил на алишке - бесполезная хрень, если честно), а так же два сквозных под щетку чистки группы и термометр.

Держатель плотно садится на выступающий край. Благодаря этому нет резонанса и дополнительного шума.

Аксессуары для кофемашины Gaggia Classic на 3D принтере 3D принтер, 3D моделирование, 3D печать, Кофе, Кофемашина, Длиннопост

Благодарю за внимание!


Печатал все PLA, подробности по печати и сами STL модели доступны у меня на сайте совершенно бесплатно =)


Держатель для термометра, рисовалки и щетки группы

Держатель портафильтра

Уменьшенный лоток каплесборник для кофемашины

Показать полностью 8
10

Разметочная линейка и настенное крепление для неё

Приветствую всех!

В этом посте хочу немного рассказать об очень удобной разметочной линейке, но в основном о настенном креплении, которое спроектировал и напечатал на 3D принтере.

Не знаю, в каком сообществе разместить: Работа с деревом или 3Д принтеры... Пусть будет в рукодельниках.

Разметочная линейка и настенное крепление для неё Рукоделие с процессом, Работа с деревом, Своими руками, 3D печать, 3D моделирование, Инструменты, Гифка, Длиннопост

T-Линейка - очень полезный в разметке инструмент. У нее есть прорези под автоматический карандаш, что позволяет делать разметку с очень хорошей точностью. Не разметочный нож, но зато быстрее.

Разметочная линейка и настенное крепление для неё Рукоделие с процессом, Работа с деревом, Своими руками, 3D печать, 3D моделирование, Инструменты, Гифка, Длиннопост

Для столярных и других работ, где требуется точная разметка, эта разметочная линейка подходит как нельзя лучше. Она позволяет чертить линии с точностью до 0,25 мм. Она очень похожа на американскую Incra T-Rule, но имеет немного другую конструкцию, габариты и конечно более низкую цену.

Я себе заказал 2 таких, на 200 и 400мм.

Чтобы было понимание, что это за линейка, посмотрите следующую анимацию:

Разметочная линейка и настенное крепление для неё Рукоделие с процессом, Работа с деревом, Своими руками, 3D печать, 3D моделирование, Инструменты, Гифка, Длиннопост

Она тонкая и очень гибкая. Для неё идеально было бы сделать настенное крепление. На просторах интернета подобного не нашел, и тут на выручку приходит 3D принтер!

Сделал модели которые позволяют повесить одну линейку над другой:

Разметочная линейка и настенное крепление для неё Рукоделие с процессом, Работа с деревом, Своими руками, 3D печать, 3D моделирование, Инструменты, Гифка, Длиннопост
Разметочная линейка и настенное крепление для неё Рукоделие с процессом, Работа с деревом, Своими руками, 3D печать, 3D моделирование, Инструменты, Гифка, Длиннопост

В модели присутствую фиксаторы линейки и углубление под центральную часть.


Крепежные отверстия под 3-3,5мм саморезы.

Разметочная линейка и настенное крепление для неё Рукоделие с процессом, Работа с деревом, Своими руками, 3D печать, 3D моделирование, Инструменты, Гифка, Длиннопост

Линейки размещаются очень компактно, что актуально для моей небольшой мастерской.

Для печати крепления разметочной линейки использовались следующие параметры

- Пластик PETG

- Без поддержек

- Без юбки

- Заполнение 30%


Все, спасибо за внимание!

Ссылки на STL-модели и сами линейки у меня на сайте: https://nvwoodcraft.ru/3d-pechat/models/nastennoe-kreplenie-...

Если будут какие-нибудь вопросы, мой VK: https://vk.com/nvwoodcraft

Показать полностью 5
Отличная работа, все прочитано!
