Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Всем привет!

Еще в начале года сделал умную розетку на 4 розетки (да, да, тавтология), сейчас собрал еще одну и решил поделиться - может кому пригодится (заодно прокачаю навык слепого набора текста). Особых навыков для сборки не требуется, даже программировать не надо уметь - код (не ахти какой, но рабочий) выложу.


Изначально я не планировал разбивать пост на части, но в один все просто не влезет, да и мало кто любит простыни читать, поэтому первая часть про железо, вторая - про софт.


Для чего собственно: в моем случае очень удобно было осенью-зимой включать маслянный

обогреватель по времени перед подъемом на работу и по изменению температуры в

комнате (отопление в Питере еще на дали, а окна на север). Плюс можно управлять любой техникой удаленно, или даже по гпс (вкл или выкл при попадании в настроенную зону), да и много чего еще...


Что понадобится (опционально - оно и в Африке опционально - без этого работать

будет, но с ним лучше и/или красивее):


- корпус от сетевого фильтра, пилота, удлиннителя или чего-то подобного (можно

любой, но придется придумать как туда все впихнуть)

- модуль NodeMCU 12E https://aliexpi.com/E3Rx или такой https://aliexpi.com/yCEr

- модуль реле на 4 реле https://aliexpi.com/sekX

- датчик темературы и влажности DHT22 (+ резистор 10 кОм) https://aliexpi.com/f2T9

- блок питания на 5в https://aliexpi.com/X2mu

- провода разного сечения - для 5в и 220в

- термоусадка - опционально

- клеевой пистолет, он же горячие сопли - опционально

- инструменты (отвертки, кусачки, ножницы, нож, шкурка, зажигалка) - опционально

- 3д принтер - опционально (можно заказать необходимые пару деталей на стороне)

- паяльник и небольшой навык пайки

- комп со средой разработки (в моем случае Arduino IDE)

- прямые руки - опционально


Задумка была простая, да и подобных вещей в сети куча, но решил сделать немного под

себя, хотя в итоге получилось довольно универсально.


Сетевой фильтр взял на авито за пару сотен на обум - не знал, влезет ли все внутрь,

но при ближайшем рассмотрении оказалось, что влезет и влезет идеально (поэтому позже второй взял такой же)! С другими фильтрами не пробовал, но на вскидку у Вектора есть еще

несколько моделей, куда тоже все хорошо войдет (они есть на авито) + есть куча других "пилотов", надо смотреть и примерять на месте. Можно взять нерабочий, ибо из внутренностей понадобятся только рельсы и предохранитель (и то - на ваше усмотрение).

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Вскрываем, вытаскиваем потроха, вырезаем то, что отмечено черным. Аккуратно, не

сломайте лишнего и не порежьтесь - пластик очень твердый! Я ковырял кусачками и ножом, но дремелем будет удобнее

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Зашкуриваем, промываем и получаем примерно такое. Можно и грубее, но я перфекционист

и люблю хорошо вылизать

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Если есть 3д принтер - печатаем такие держатели для датчика и блока питания (файлы в следующем посту с кодом)

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Далее разрезаем любую из рельс примерно так, на 4 части, припаиваем провода. Железка снизу - заземление, ее тоже надо укоротить.

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Собираем отдельно по схеме

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Далее "просто" собираем все вместе) Семь раз отмерь, один раз отрежь! Сначала стойки, потом рельсы, потом эти черные ограничители сверху. Перед склеиванием я вставлял вилку в каждую розетку и ровнял рельсы

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Добавляем электронику и прихватываем где нужно горячими сопельками

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост
Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Т.к. блок питания и реле немного греются -  добавил поролона от губки под датчик (фото другой розетки) и поправки в код

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Готово! Вы великолепны!

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Заметки.


Почему-то и в первой и во второй проблемы с первым реле - на черной оно иногда само отрубается то через полчаса, то через 2, на белой же - всегда включено и кнопка в блинке только зажигает светодиод, хотя при выключении всей розетки слышно как реле отлипает... Наверно модули не оч качественные или наводки, хз.


П.С. Как ни странно - черная работает лучше.

Умная розетка с предохранителем и заземлением (NodeMCU/ESP8266 + Blynk). Часть 1 Arduino, Nodemcu, Blynk, Esp8266, Розетка, Реле, Длиннопост

Про код в следующем посте - итак простыня вышла. Забегая вперед могу сказать, что в коде есть комментарии, все должно быть ясно, но если что не понятно - пишите сюда, отвечу. Если есть замечания и предложения - велкам (хочу добавить OTA-обновления, чтоб не вскрывать постоянно корпус для обнов, но пока не раскурил тему, кто поможет - буду благодарен)

Показать полностью 20
28

Еще один респиратор на 3D принтере

Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост

Сразу скажу - идея не моя, я лишь повторил, но выглядит круто, а если подобрать качественный материал для фильтров, то будет не хуже магазинного. Сылка на файлы ниже.

И не обязательно для защитты от пресловутого вируса - для малярных работ или работ с повышенным количеством мелких частиц тоже подойдет!

Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост

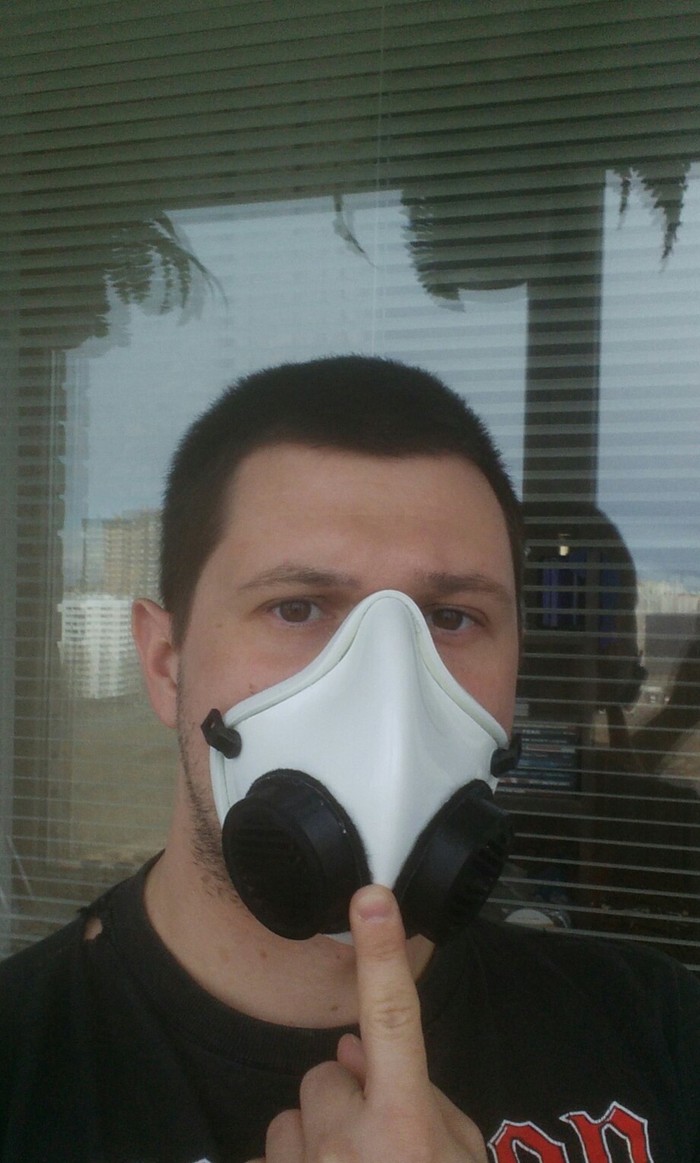

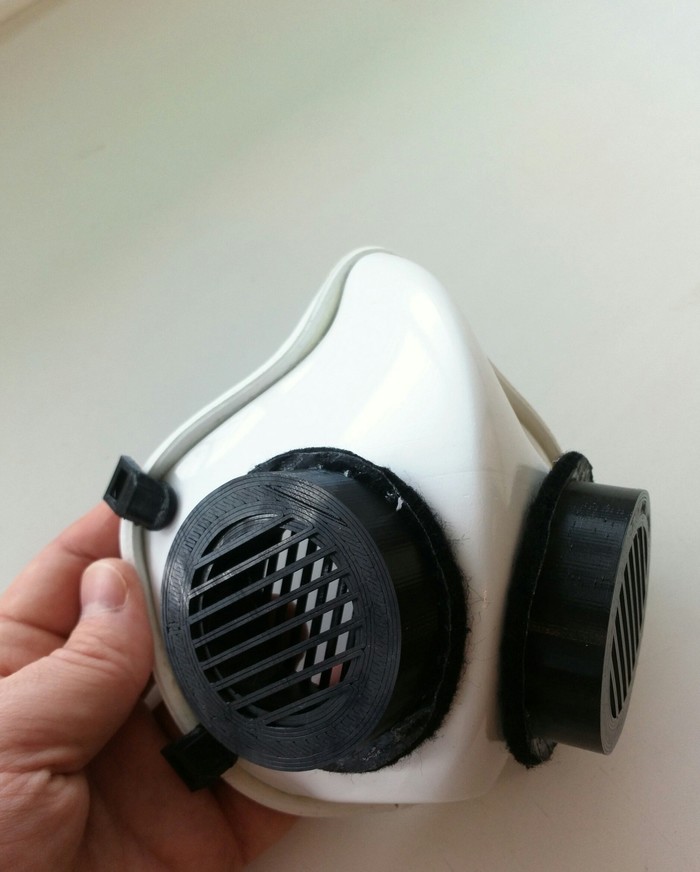

Маска и фильтры напечатаны на принтере,  маска покрашена из баллончика (перед этим шкурил и шпаклевал, грунта не было, но по-хорошемы надо бы), остальное найдено в ближайшем строймаге (в моем случае леруа). Фильтры разборные, фото не сделал, к сожалению, но там все просто...


Что понадобится:

- прямые руки
- 3д принтер

- материал для фильтров (можно от мед масок использовать или что-то свое)
- уплотнительная резинка для пластиковых окон

- лист войлока небольшой толщины (можно что-то пенкоподобное, но я не нашел)

- суперклей

- шкурка разной зернистости

- шпатлевка/грунт/краска

- резинка

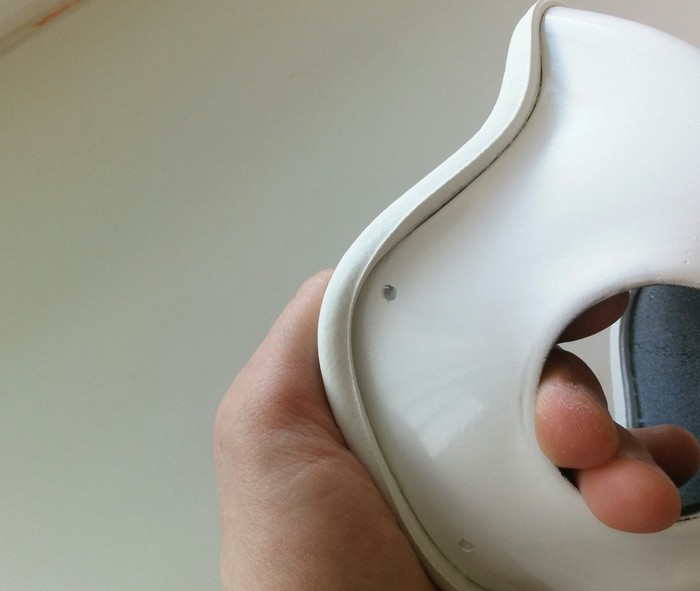

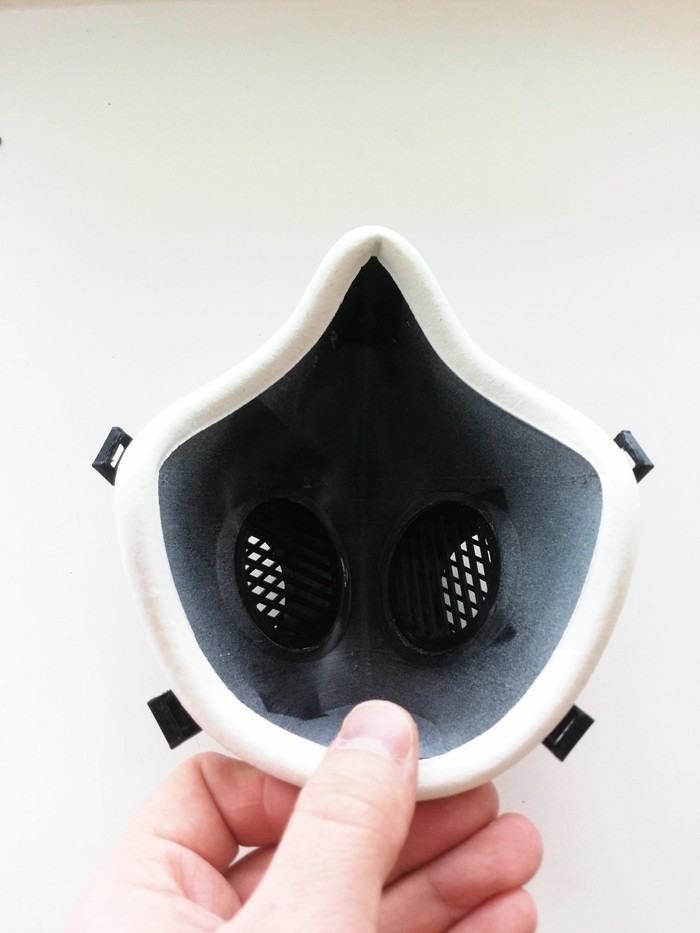

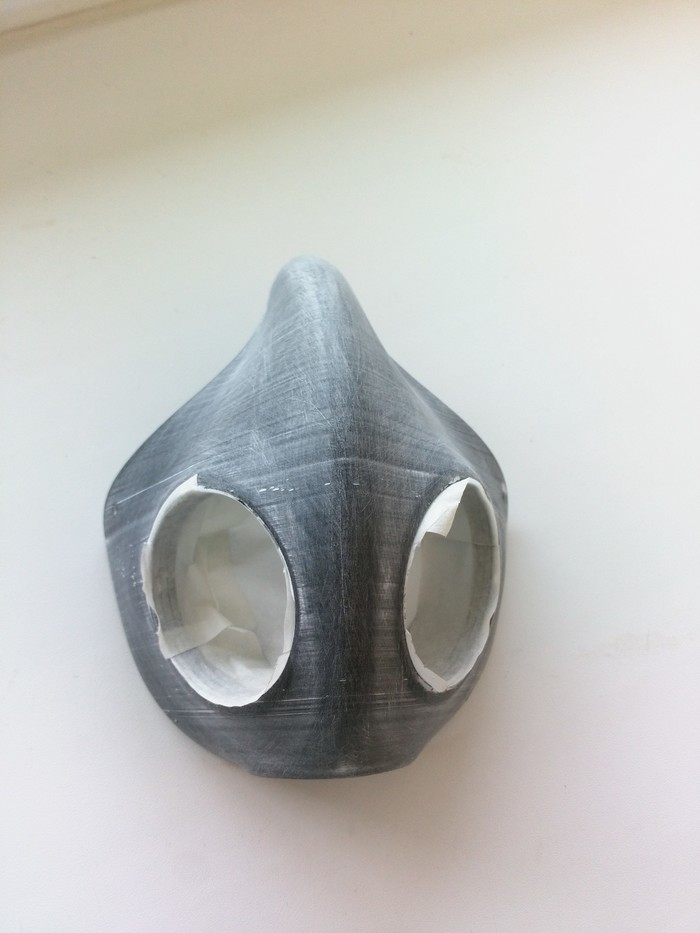

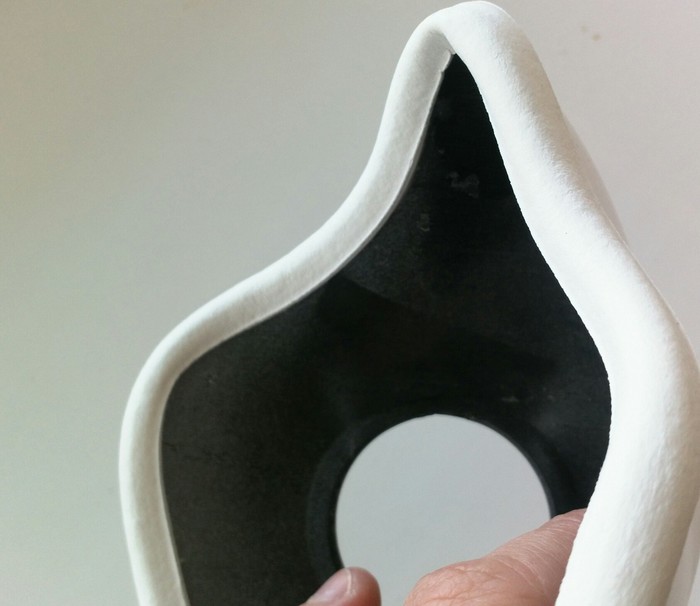

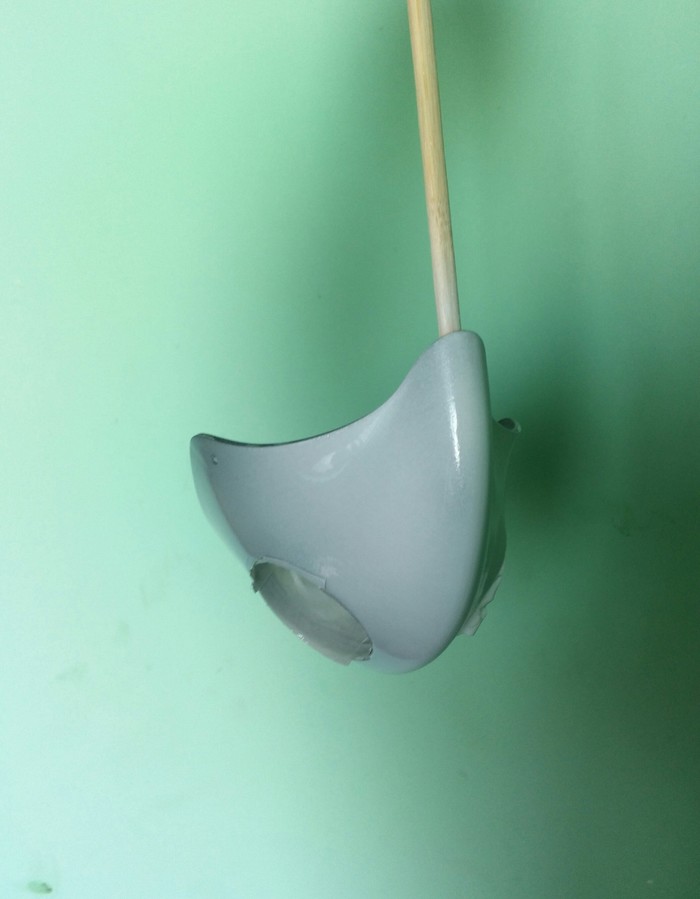

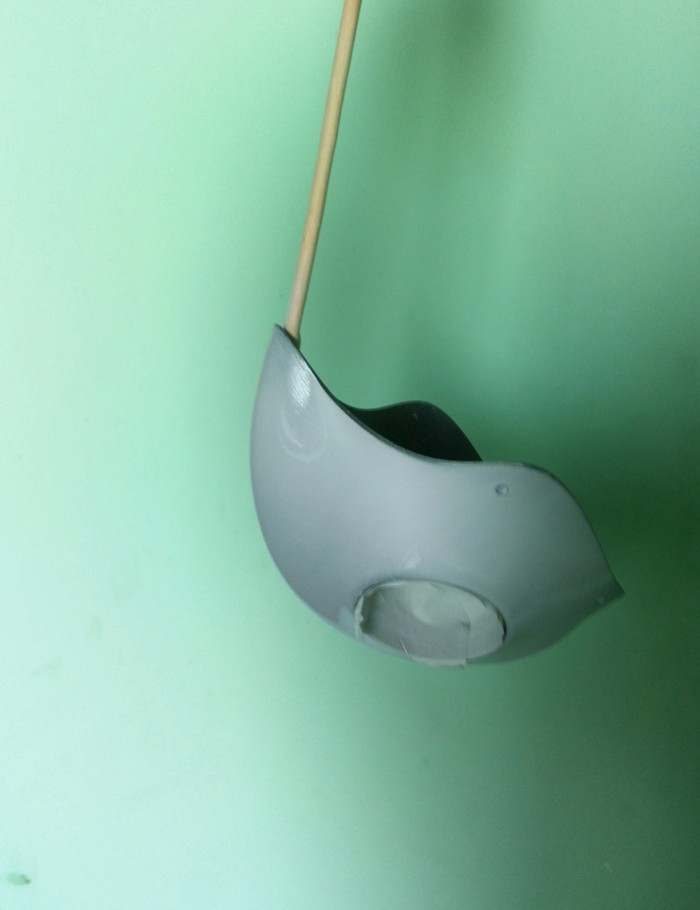

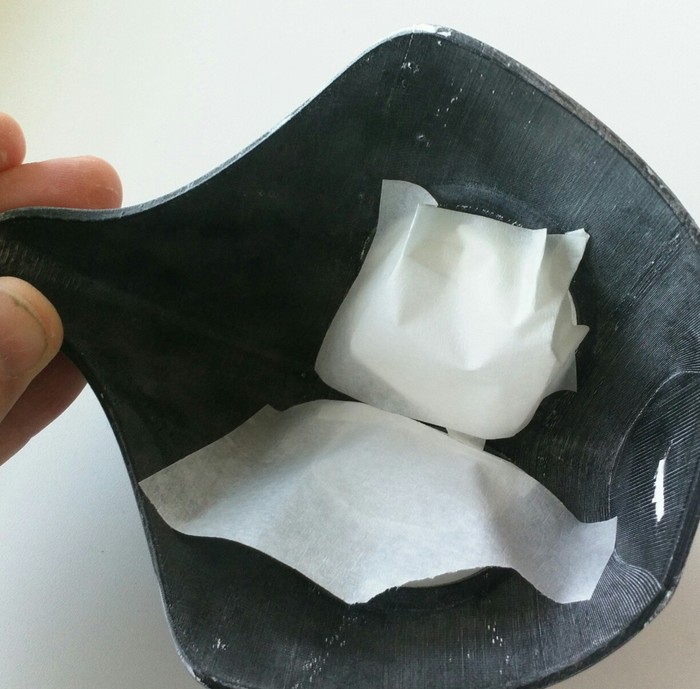

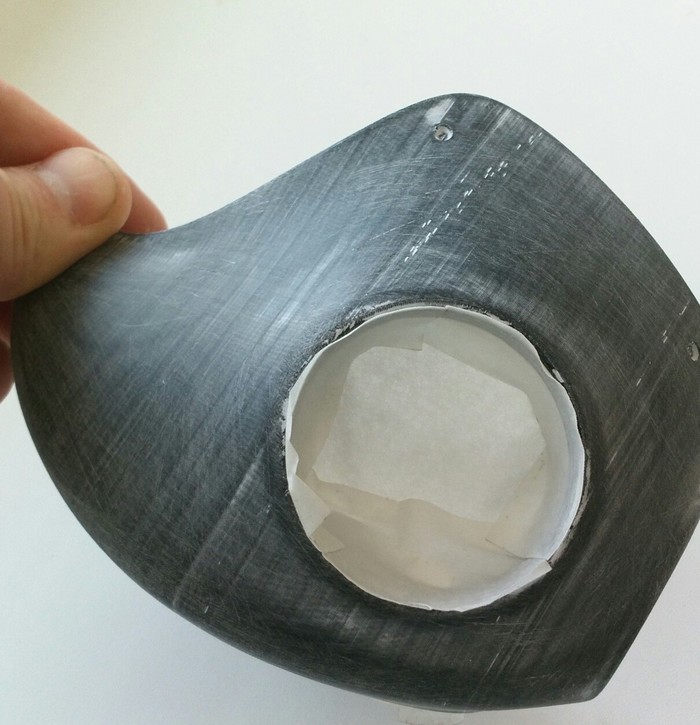

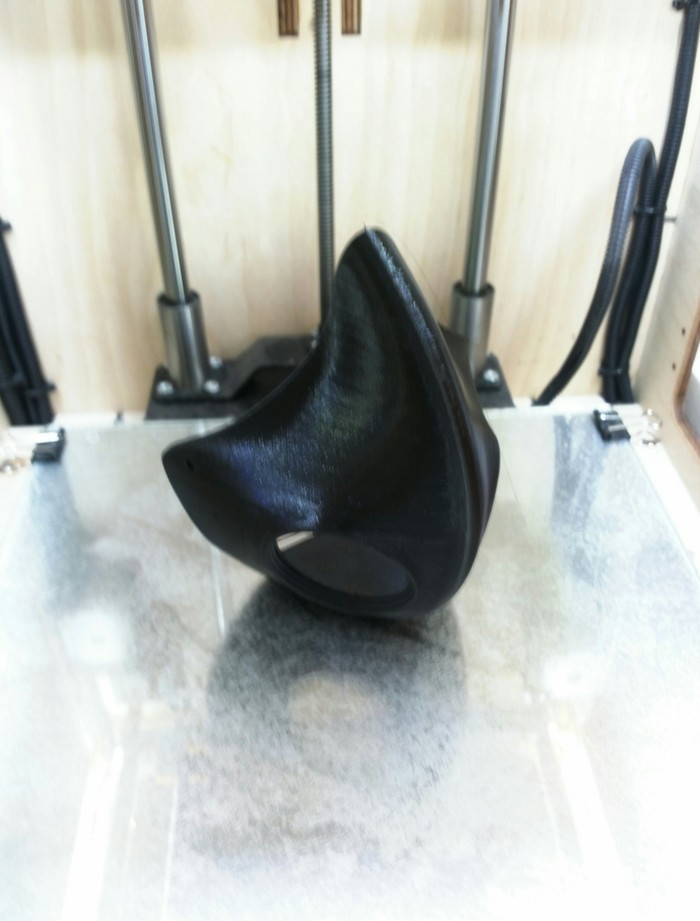

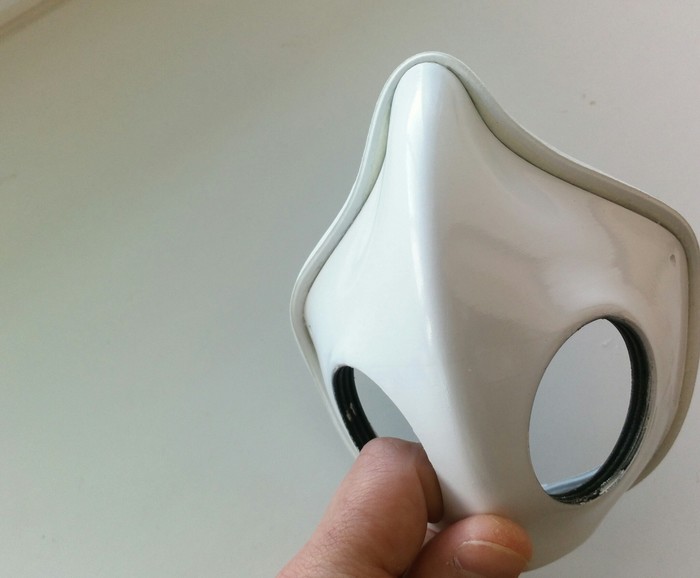

Еще немного фото процесса:

Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост

Файлы (советую делать вторую версию - там больше размер фильтров и дышится легче): https://grabcad.com/library/breathing-mask-with-screw-in-fil...

Остались вопросы - пишите, все равно все дома сидят)

Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
Еще один респиратор на 3D принтере Респиратор, 3D печать, Маска, Фильтр, Апокалипсис, Видео, Длиннопост
