В копилку чудо электриков

В прошлом году мама наняла электрика провести свет в сарай и гараж (деревенский дом).
Всё стандартно, по три светильника и по три розетки в каждое помещение. Принимала работу мама, я проживаю в другой области и появляюсь раз в год.

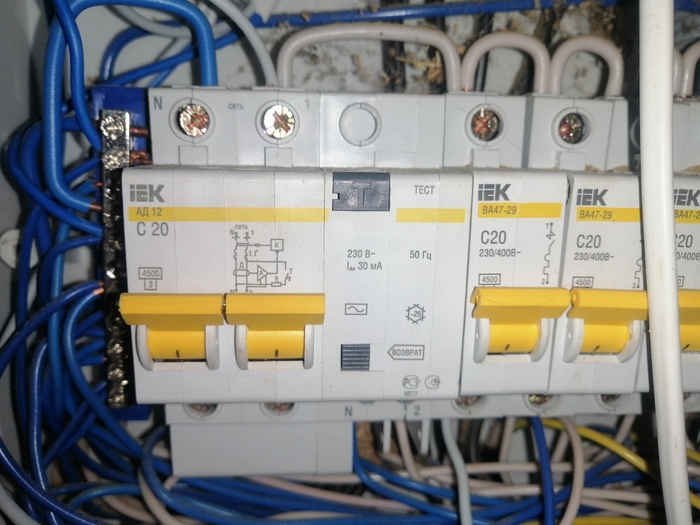

В этом году мне приспичило заглянуть в новый распределительный щиток, а там вот такое чудо:

В копилку чудо электриков Лига Электриков, Электричество, Щиток, Рукожоп, Электрик, Безумие, Длиннопост

- чёрный рукав слева, это вход. Идет с распределительного ящика на столбе у дома. Провод с сечением ВВГ-нг 3×6, но не ищите землю, желтый провод обрезан там где намотана зелёная изолента. И да синий провод это фаза;
- серая гофра это выход в гараж, тоже 3×6 (запоминаем), желтый провод просто отогнут в сторону;
- перемычки на автоматах из провода 4-ки;
- желтый кусочек соединяющий шинки из провода сечением 2.5;
- белый кабель уходящий в пластиковый короб это ВВГ 1.5 квадрата на светильники и розетки в сарае.

Помните ещё про 3×6 уходящие в гараж? Иду в гараж, нахожу место где из земли выходит рукав и заходит в распаячную коробку, открываю её:

В копилку чудо электриков Лига Электриков, Электричество, Щиток, Рукожоп, Электрик, Безумие, Длиннопост

- кабель в серой гофре это ВВГ-нг 3×1.5(!), для сравнения рядом я держу рукой кусок 3×2.5;
- в каком месте под землёй 3×6 превращается в 3×1.5 неизвестно.

Иду к щитку на столбе где у нас счетчик, открываю:

В копилку чудо электриков Лига Электриков, Электричество, Щиток, Рукожоп, Электрик, Безумие, Длиннопост

Думается, что путаница с цветами началась уже с первых минут работы электрика ибо белый провод воткнут в нулевую шинку, а синий с фазой в правый автомат на 25А. Земля всё же должна была добраться до сарая, но как помним, она обрезана в том щитке. Изумительно. Перемычка между автоматами тоже не внушает доверия т.к. сечение у зажатых автоматом проводников явно разное.
Ну и не забываем, что в этом щитке автомат на 25А, а в сарае фаза приходит через автомат 16А. Зачем? Вопрос чисто риторический.

Больше всего в этой работе мне "понравилась" перемычка желтым проводом 2.5 между шинками. Как и для чего родилась такая идея мне не ясно и вообще поначалу лицезрение внутренностей щитка ввело меня в ступор.

Сами автоматы не обсуждаем, ушли в ведро первыми.

Показать полностью 2
10

Помогите опознать "погорельца"

Уважаемые радиолюбители, прошу ерундовой помощи.

После скачка напряжения (вероятно) колонки с усилителем у моего ПК сказали громкое "Бум!" и перестала работать одна из колонок. Т.е. обе колонки исправны (играют при подключении к исправному порту), но один из 4-х разъёмов RCA перестал работать. Вход или выход не известно. При включении колонки она не издаёт звука вообще.

Помогите опознать "погорельца" Резистор, Сгорел, Помощь, Усилитель звука, Схема, Без рейтинга, Длиннопост

Усилитель Defender Avante X35 2.1

Препарирование показало, что потек электролит в одном из конденсаторов.

Помогите опознать "погорельца" Резистор, Сгорел, Помощь, Усилитель звука, Схема, Без рейтинга, Длиннопост

Но скорее всего это произошло ещё до скачка напряжения, т.к. усилитель издавал хорошо слышный гул при выключенном ПК за долго до этого случая. И проблем с этим нет т.к. я просто перепаяю конденсаторы, когда куплю их.


В центре лужи обнаружился резистор-уголёк на позиции R25 криво припаянный и с поджаренной оболочкой из-за чего не разобрать маркировку, цветные полоски исчезли.

Помогите опознать "погорельца" Резистор, Сгорел, Помощь, Усилитель звука, Схема, Без рейтинга, Длиннопост
Помогите опознать "погорельца" Резистор, Сгорел, Помощь, Усилитель звука, Схема, Без рейтинга, Длиннопост

Хочу заменить его на разу, но не могу найти схемы данного усилителя в интернете.

Может кто подсказать что должно подойти или видел схему?

И как мне кажется, замена всего выше сказанного не поможет вернуть звук.

Показать полностью 2
