Никогда такого не встречал. Дом, в доме электрощит. Ничего в нём примечательного пока. Вводной автомат, УЗО, дальше разводка по линиям-потребителям. До дома от ЛЭП кабель в земле, на метр примерно врыт. Заземление я позорно до сих пор не сделал. Долбоёб, я и сам знаю.

Полдня ливень, грохочет гром, сверкают молнии, красота.

В какой-то момент шваркнуло вот прям рядом где-то. Всё потухло. "Агааааа!" - подумал я.

Думал - вломило вводной на столбе, но, проходя мимо щита в доме обнаружил отстрелившее УЗО.

Вот чё это было? Такая некислая наводка на линию, что оно сработало "до"? Ведь, по идее, оно существует, чтоб отсекать утечки "после"?

Покурил интернет - говорят, что так действительно бывает.

Напрягает тот факт, что вот уедешь, а оно вломит и кто вожделенный рычажок щёлкнет?

Эт ж не квартира. 8)))

Здравствуйте! Спасибо за детальную схему!
Вы не подскажете, можно ли менять полярность на входе УЗО/АВДТ (фазу и нуль менять местами)? Использую УЗО/АВДТ в переносном щитке. Хотелось бы каждый раз перед подключением на месте не проверять где фаза а где нуль? Я не электрик поэтому по схеме пойму как повлияет смена полярности.

(подписчик спрашивает про схему устройства, которое уже надеюсь не выпускают из-за его монструозности и наличии более компактных аналогов)

Вот схема, за которую он благодарит:

Мой ответ:
Здравствуйте! Можно. Более того, ни один из ныне существующих УЗО/АВДТ никак не сможет определить где у него фаза и ноль. Ему главное напряжение на входе и оно будет работать.
Можете подключать питание в любой полярности и не переживать.

Добавлю, что электромеханическое УЗО (ВДТ, АВДТ) могут работать вообще без питания - как только через один из полюсов начинает протекать достаточный ток, оно отключается по утечке.

Углубимся в схемы

Я никогда не удовлетворяюсь ответом "так надо", и копаю глубже.

Коллеги, кто знает, для чего на клеммах ВДТ указывают фазу и нейтраль (L, N)?

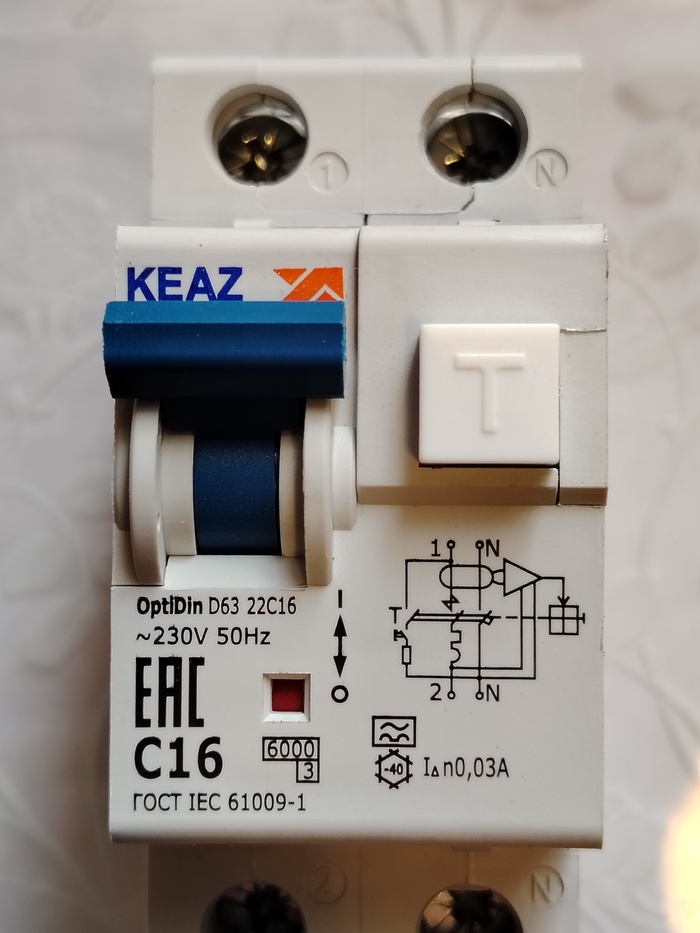

С АВДТ всё понятно - там, как правило, на полюсе L есть защита от сверхтока, поэтому может быть так, что при превышении тока расцепители не сработают. Вот, первая попавшаяся фотка из моих закромов:

Но такая ситуация может только в том фантастическом случае, если этот (такой) диф какой-то чудо-электрик решит использовать как автомат С16. Но вместо использования фазного провода (теоретически будет всё работать и защищать от перегрузки и КЗ) подключит нейтральный.

Во всех остальных случаях, если перепутать фазу и ноль на вводе, выбьет если не по сверхтоку, то по диф.току (утечке). Разве нет?

Теперь вернёмся к ВДТ (или, как привык говорить народ, УЗО).

Справа - полюс N. Что измениться, если фазу поменять местами с нулём? Ничего.

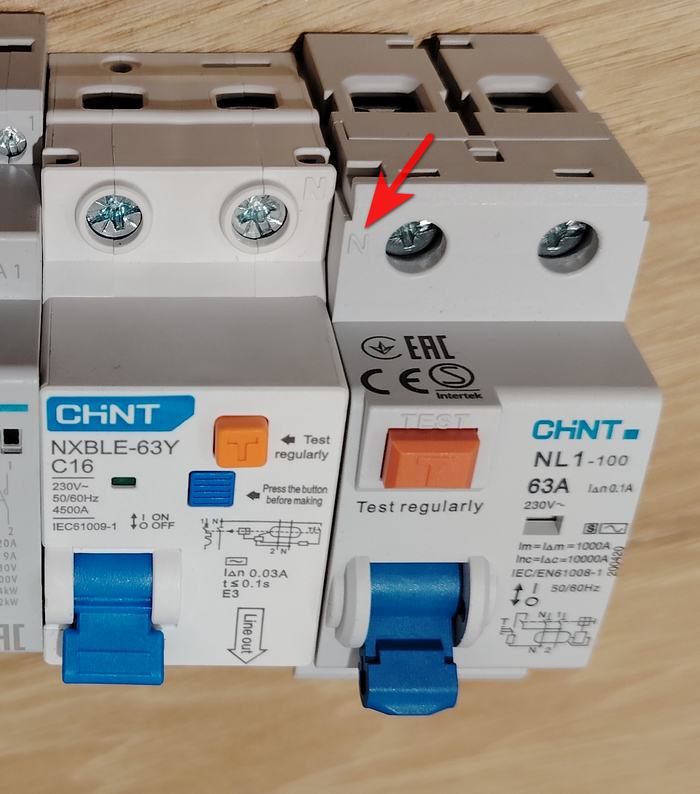

Провёл исследование своих закромов - все ВДТ имеют нейтраль справа. Только ARMAT IEK и CHINT сделали N слева. Почему?

Итак, моё ИМХО. Ответ на вопрос статьи: никак.

Что произойдёт, если перепутать провода на вводе ВДТ? Ничего.

Единственное, что может случиться - кто-то подумает, что если клемма N то там нейтраль и полезет голым пальцем. Примерно, как извечные споры по подключению автомата сверху или снизу. Производитель пишет что можно по всякому, но если снизу - кто-нибудь невнимательный влезет под напряжение.

Примерно, как на клеммах розетки тоже пишут L N, но если поменять местами - всё будет работать.

Только не понятно, почему разные производители по разному маркируют клемму на своих устройствах. Например, IEK у KARAT клемму N делает справа, у ARMAT - слева. Зачем?

Задал вопрос производителям.

Буду рад версиям в комментариях.

Благодарю за внимание!
