Всём привет! Сегодня расскажу про ремонт коптера Mavic 3 у которого после падения появилась ошибка ESC, но после замены платы ESC в другом сервисе дрон совсем перестал включаться, после чего его прислали мне на ремонт из другого региона.

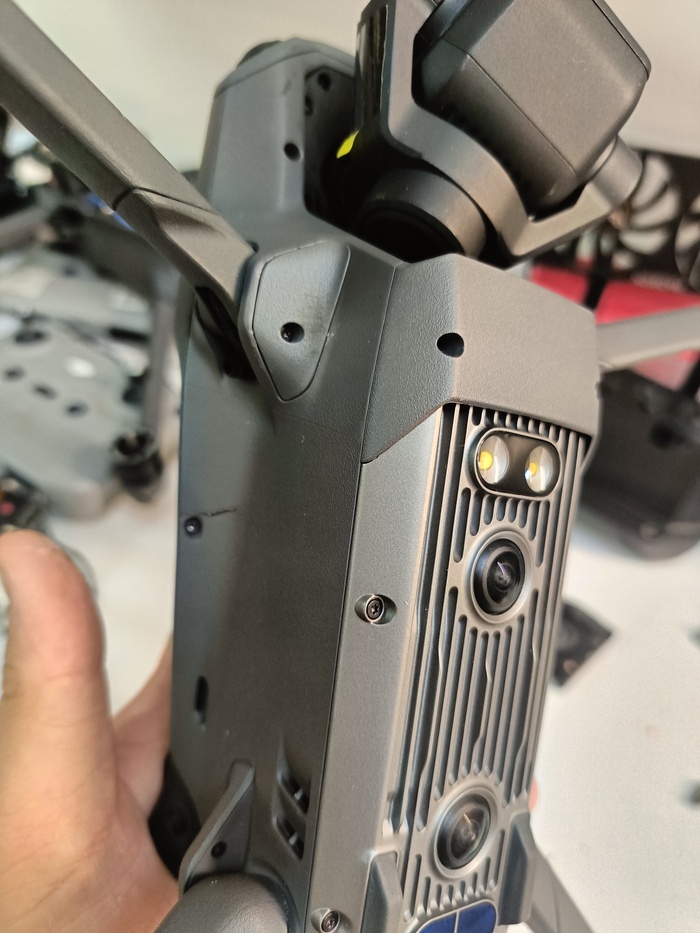

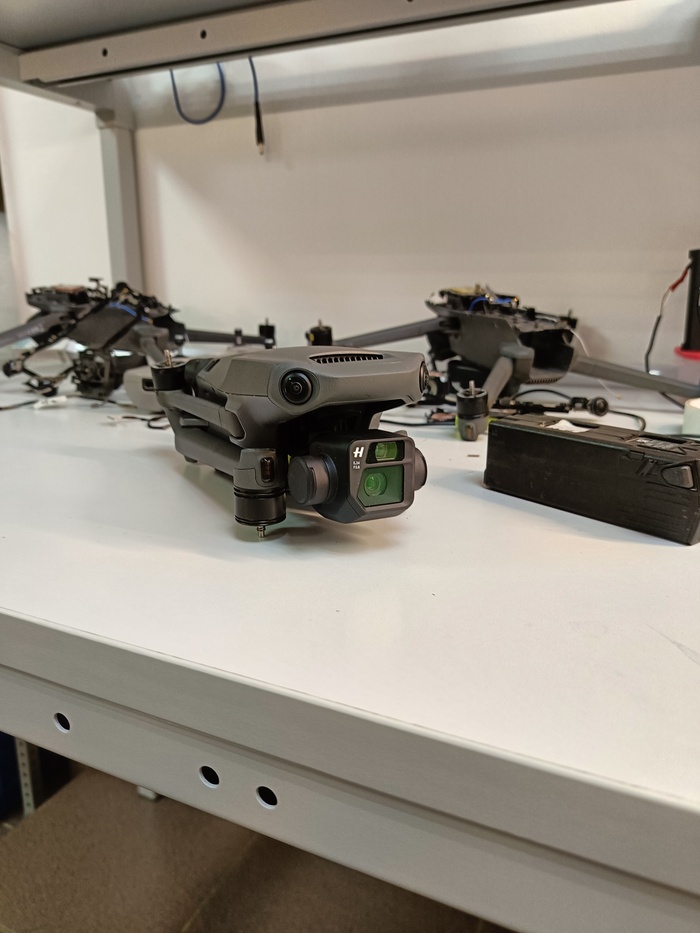

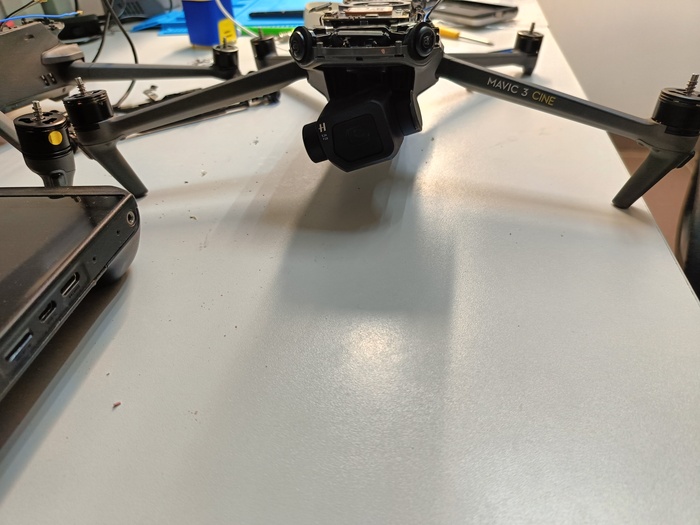

Коптер со следами падения на корпусе, некоторые винты отсутствуют, те которые присутствуют не всё на своих местах.

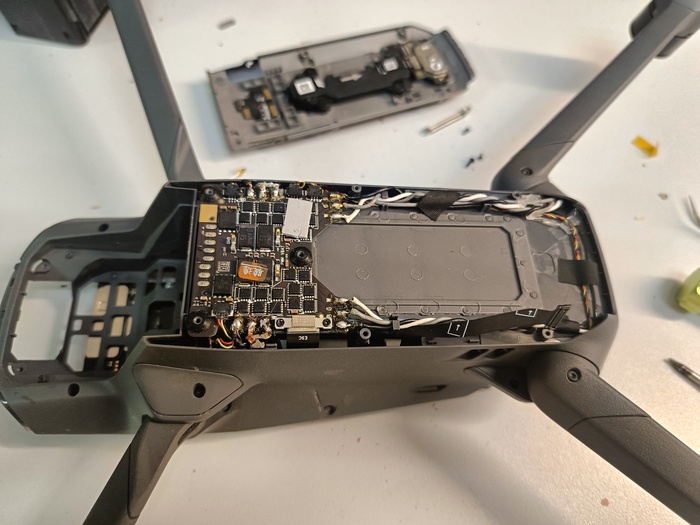

В первую очередь открываю нижнюю крышку, чтобы посмотреть что там с ESC платой.

Её действительно меняли, но пробежавшись мультиметром по ней можно сделать вывод что она в рабочем состоянии, как и та что стояла тут с завода её клиент так-же прислал.

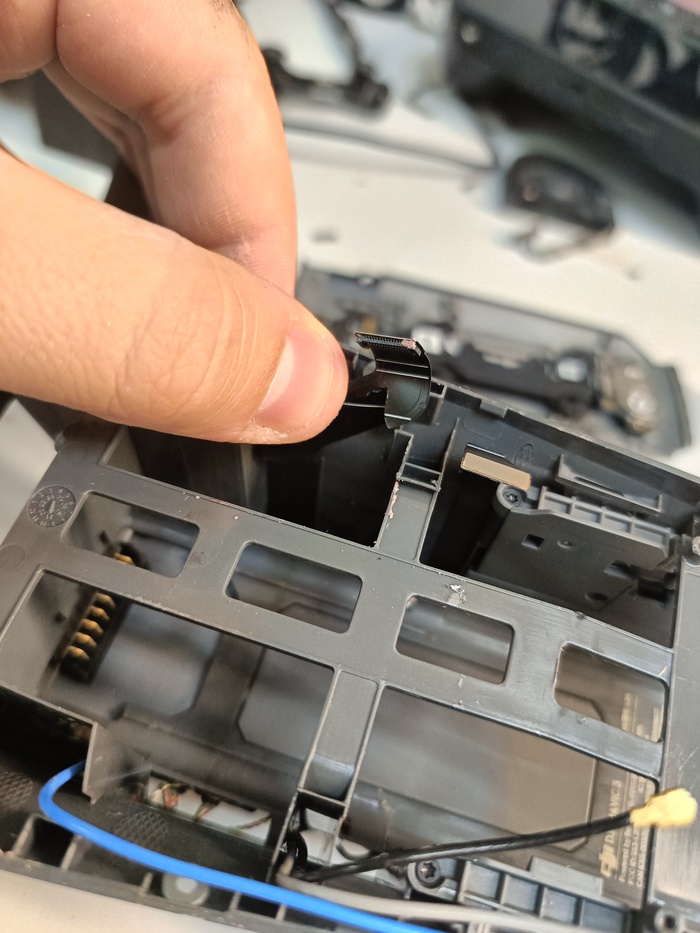

Разбирая ддальше находим причину по которой коптер перестал включаться после манипуляций в местном СЦ, это рваный шлейф ESC.

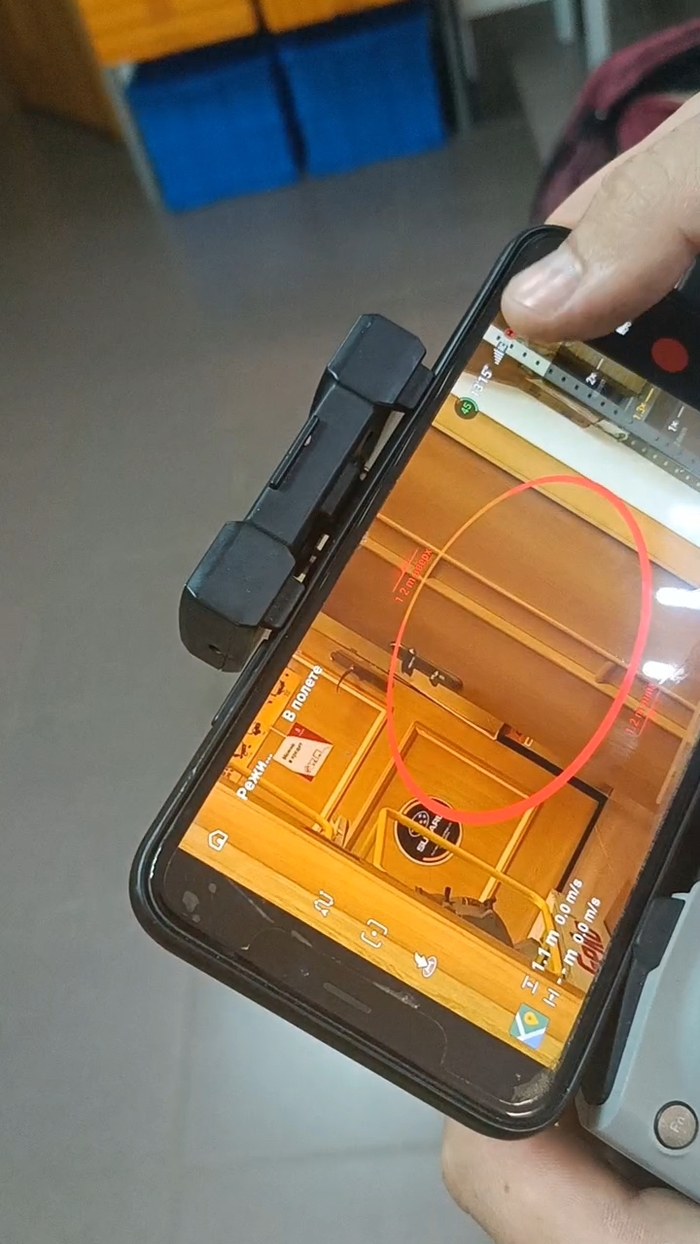

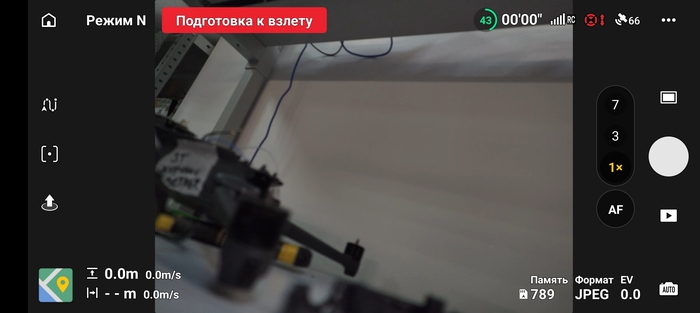

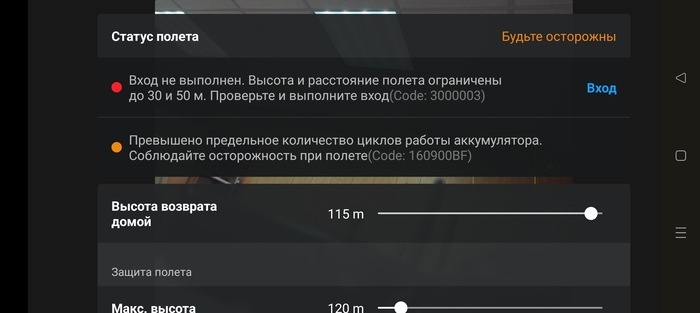

Подкидываем новый, коптер включается, выдает ошибку ESC , передних датчиков и подвес камеры висит на пол шестого..

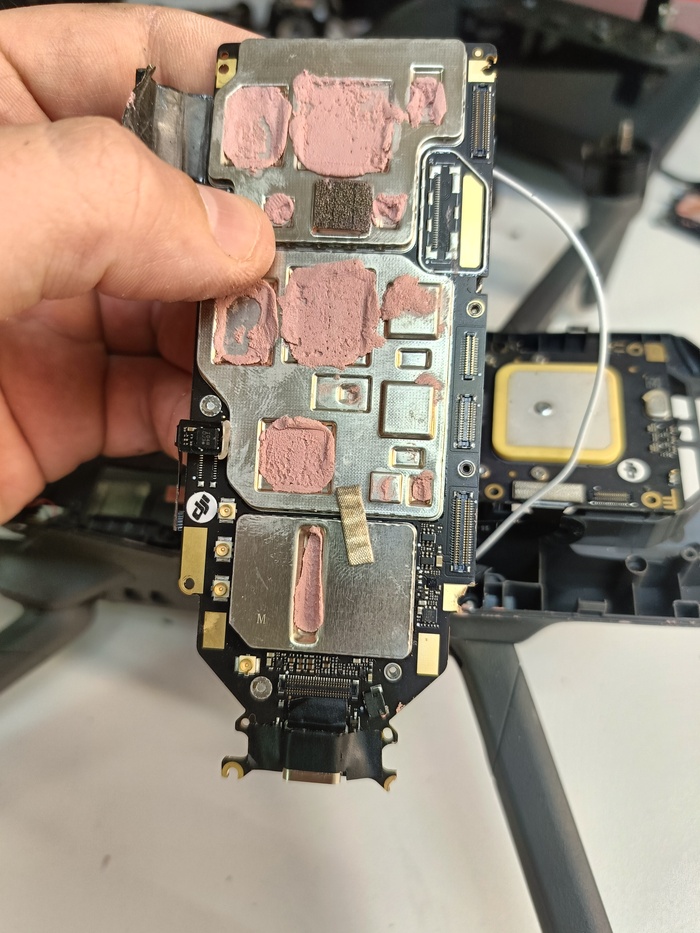

В первую очередь достаю плату, обычно ошибка ESC после падений связана именно с ней, значит её нужно паять..

После чего нужно перебрать подвес и решить вопрос с неработающим яв мотором подвеса, его можно сразу заменить, но зачастую его можно отремонтировать.

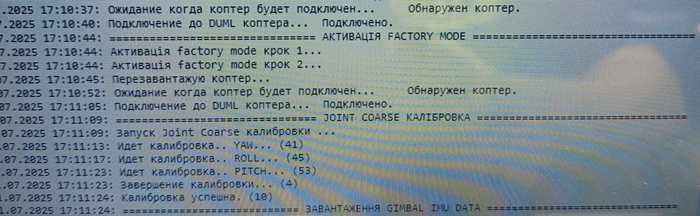

После ремонта подвеса, подвес смотрит не ровно, эта проблема решается с помощью калибровки через спец. ПО.

После калибровки встаёт как нужно.

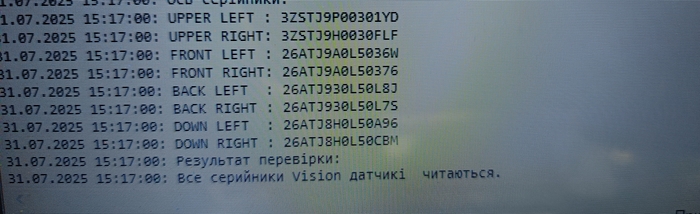

Попутно решаем вопрос с ошибкой видео датчиков заменой шлейфа датчиков и снова проверяем.

Теперь можно собрать дрон, запустить и взлететь.

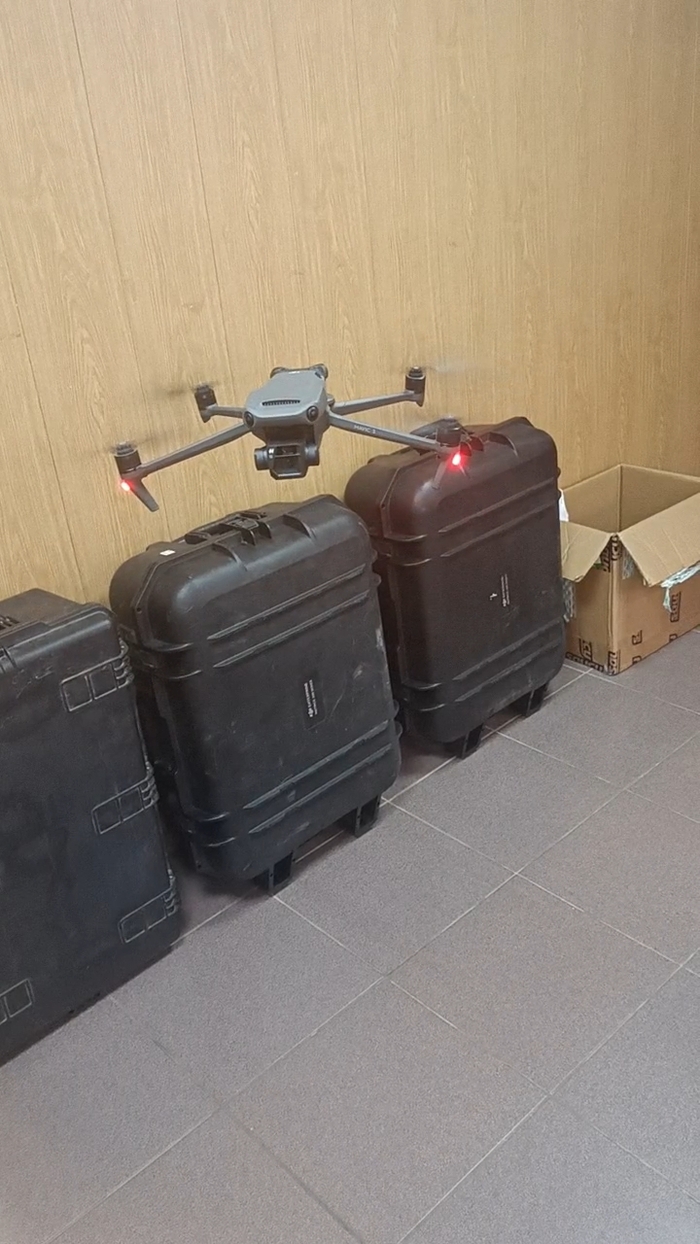

Летает, зум работает, ошибок нет.

В итоге был выполнен ремонт мат. платы(ошибка ESC) , замена шлейфа ESC и датчиков, переборка подвеса с ремонтом яв мотора и калибровкой подвеса ну и вернул обратно родную плату ESC которую забраковали и заменили в другом сервисе.
Спасибо за внимание !
P. S комментарии читаю, по возможности отвечаю!

Всем привет, давно обещал рассказать про ремонт DJI Mavic, а т.к сейчас они очень распространены и востребованы , то решил не много рассказать про их ремонт.
Большинство этих коптеров в данный момент выполняют различные задачи и часто при их выполнении с ними случаются различные неисправности вызванные не очень мягкой посадкой, воздействием РЭБ и т. д

Механические повреждения лучей, подвесов камер, самих камер, материнских плат и всего ,что только возможно..

Вот что происходит, когда дробь догоняет коптер.

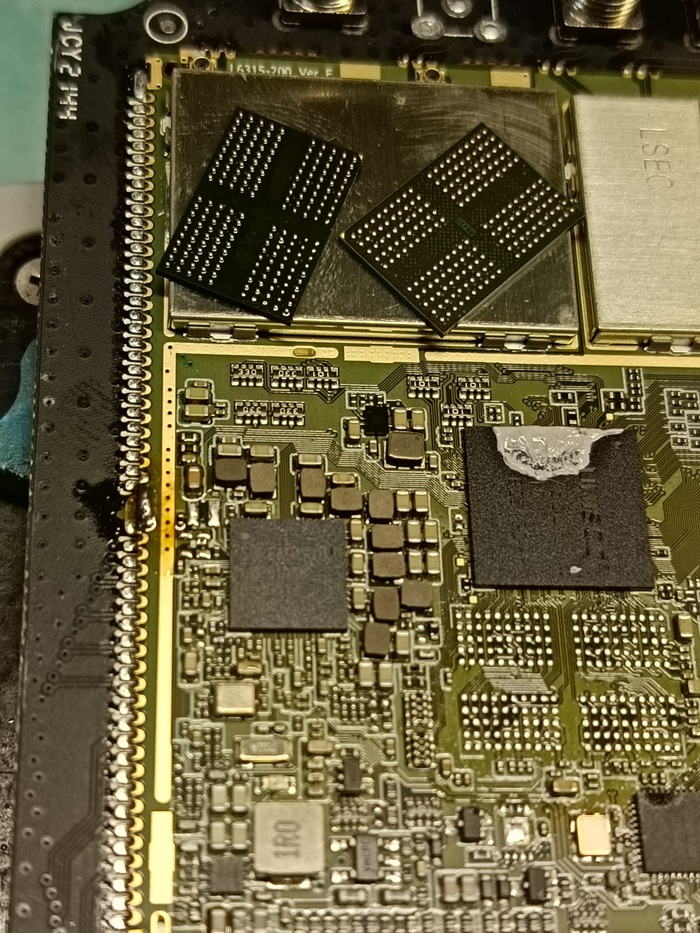

А вот, что произошло с микросхемой ОЗУ на плате того-же Mavic.
Изгибы, заломы, трещины в платах, прогары от воздействия СВЧ в микросхемах не все это возможно восстановить, но стараемся по максимуму.

Все что возможно восстановить, заменить, меняется далее тщательно тестируется и улетает обратно....
Частые неисправности таких материнских плат -это оторванные разъемы, вырванные/оторванные дорожки, отлетевшие элементы на материнках, отколотые микросхемы и многое другое...

Вот для примера процесс восстановления с десяток оторванных дорог на разъме подвеса камеры.
Описать все что делается и какие случаи встречаются невозможно даже в десяти постах, поэтому это назовем вводным, если будет интерес напишу ещё уже более углубленно..
Ремонт этих устройств очень сложен, существует множество нюансов, подводных камней, версий прошивок и т. д. И при этом минимум информации в открытых источниках, все решения это чьи то наработки.
А примерно вот так, выглядит день-два плодотворной работы..

Десяток восстановленных плат с различными неисправностями, которые далее будут тестироваться .
Ну а на этой ноте закончу сегодняшнее повествование..

По вопросам ремонта, контакт для связи со мной в моем профиле Пикабу!
Спасибо за внимание!

Всем привет, все уже наверное слышали что такое "отрицательный рост",сегодня добавим в новояз ещё одно выражение, назовем его " Отрицательная экономия", как обычно все начинается с идеи сэкономить деньги на установке магнитолы, но не у всех правда получается.
Иногда этим страдают сами клиенты (что на мой взгляд простительно) , но хуже когда это делают нерадивые автоэлектрики, которые ориентируются в своей работе только на расцветку проводов, что часто приводит к "летальным " последствиям для техники.

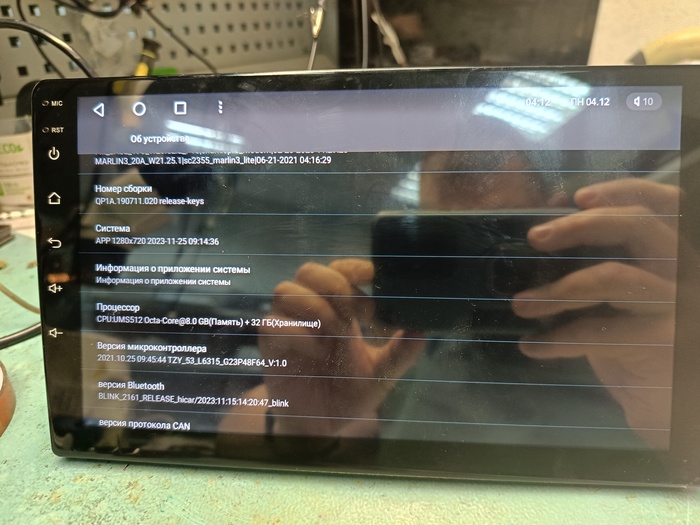

Продемонстрирую один из примеров :магнитола Tpro2 при подключении что-то щелкнуло и кино пропало.

И ещё хочу в данном посте наглядно показать почему нормальная диагностика не может быть бесплатной, у меня диагностика стоит 1000р и входит в стоимость при ремонте (т.е отдельно не оплачивается).
При питании от ЛБП плата потребляет 0.7 А висит несколько секунд и уходит в перезагруз.
Что сразу говорит о том, что есть К. З в вторичных цепях питания, т. е на андроид плате уже после основного КП.
Первое К.З нахожу сразу, источник 4.2 В, кондеры "звенят" и на входе и на выходе.

Убираем его с платы и идем дальше.
Нахожу заниженное сопротивление по линиям питания процессора 0.9 , 1.2В .
Снимаю основной контроллер питания андроид платы UMP510. Сняв его сопротивления приходят в норму, поэтому не ожидав, что могут быть ещё какие то проблемы сразу устанавливаю два новых контроллера на плату и в надежде, что сейчас все будет работать пытаюсь включать плату... Но к сожалению не взлетело.. При этом потребление с блока стало в районе 0.4-0.5 А и даже процессор начинал разогреваться, но потом происходил перезагруз без старта андроид платы. При этом все напряжения поднимались. Тут остаётся несколько вариантов дохлые память или процессор. Но обычно при неисправности процессора можно найти к. з в его обвязке, тут же все нормально.
Поэтому снимаю память и процессор. Память проверю на программаторе, и посмотрю пятаки под процессором.
Все это еще продолжается диагностика, т. о я уже заменил два контроллера которые явно были неисправны и снял процессор с памятью.

Мое внимание привлекает один из контактов под процессором, который выглядит "не здорово" , а именно дорожка ведущая к нему отгорела. В поисках куда же она ведёт приходится ещё раз снять установленный недавно контроллер.

Расковыриваю уходящую в межслой дорожку и восстанавливаю, кидая мини прремычку, и нахожу этот контакт под КП.
Вот теперь есть надежда, что все включится. Но что-бы это узнать нужно все это отреболить и запаять и это по прежнему все еще диагностика..

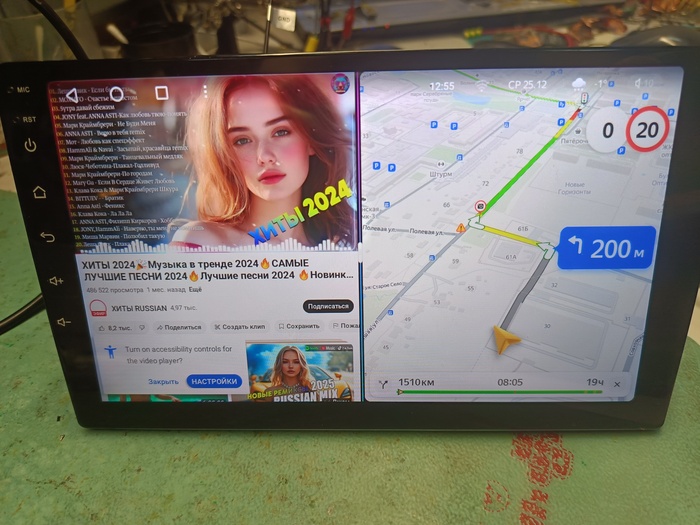

Теперь порядок , плата ожила, фото сделал я это уже после того, как подсобрал магнитолу и обнаружил, что еще и USB не работают.

Пробитый хаб.

Вот небольшая кучка замененных микросхем +одна перемычка под процессором.

Теперь можно снять дамп на флешку, т.к я совсем забыл это сделать, пока emmc была снята.

В итоге магнитола работает, все поет, все колосится, можно отправлять клиенту.

Надеюсь я смог наглядно объяснить ,что диагностика не может быть бесплатной в нормальных сервисах и у нормальных мастеров. В данном случае она заняла не один час.
Спасибо за внимание!
По вопросам ремонта андроид магнитол контакт для связи со мной в моем профиле Пикабу.

Всем привет сегодня опять покажу ужасы чиповки и все что с ней связано.
Имеем Switch Oled которую чиповали , да не вычиповавали!
И тАк консоль приехала в состоянии кирпича.
Вынииаем плату делаем первые замеры и осмотр.

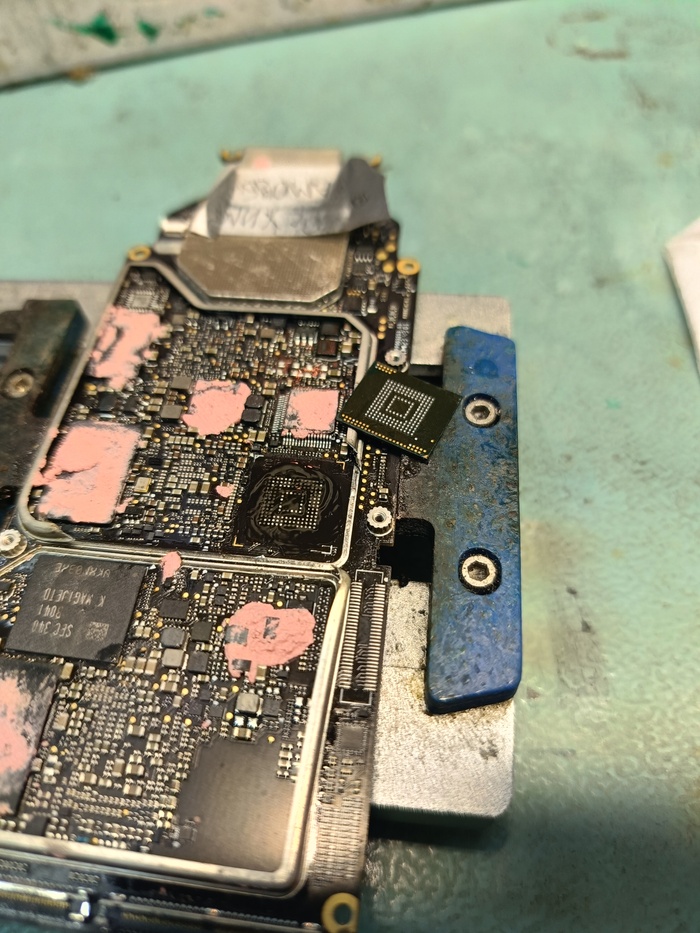

Все обильно смазали флюсом, чип emmc стоит криво.

К. З по питанию, КЗ по шине данных.

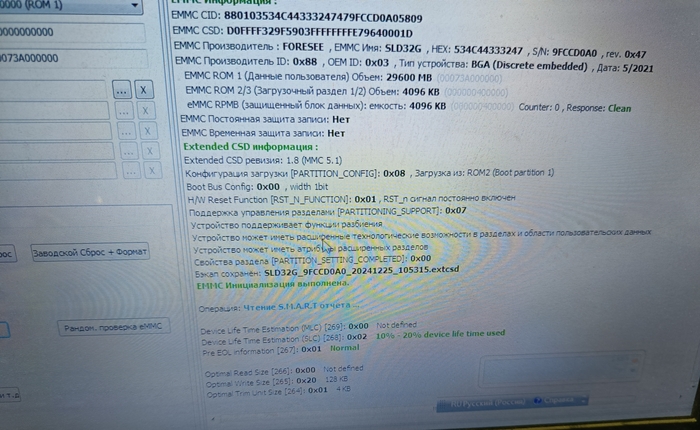

Снимаю emmc, К.З по всем линиям пропадают, проверяю emmc программатором, "она совсем не АЛЕ", программатор говорит, что нет падения напряжений между контактами emmc и её массой. Т. е emmc отправилась в Вальгаллу, отвал кристалла от подложки.

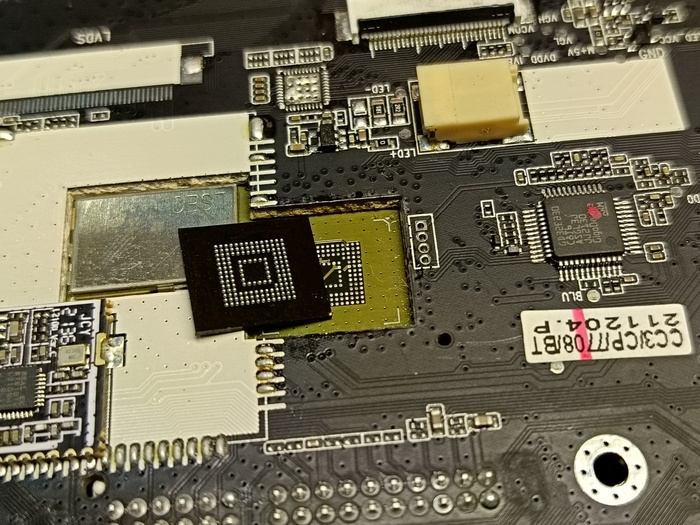

Значит будем её менять на новенький Samsung, перед этим подключу точку d0 непосредственно под контакт emmc.

Шлеп и новенькая микросхема на своём месте!

Теперь консоль с установленным мод чипом будет включаться, но дальше заставки no sd ожидаемо загрузки не произойдет.
Т.к из старого чипа невозможно уже достать ничего, то после замены emmc консоль будет полноценно работать только в режиме "пиратства", про онлайн игры можно забыть.
Если бы возможно было вычитать ключи prod. keys либо весь раздел prod info , то можно было бы сделать полноценную консоль, но увы.
Восстановить консоль без установки чипа в данном случае НЕВОЗМОЖНО.
Алгоритм тут следующий :
Сгенерировать фейковые prod. keys
Поправить серийник и цвет консоли которые храняться в prod info
Совместить сгенерированный раздел prod info с донорским дампом

После сборки дампа с сгенерированным под нашу консоль разделом prod info, записываем дамп и загрузчики в новую emmc.

После чего консоль включается, работает, можно играть, можно заходить в стоковую систему но к интернету в официальном режиме она уже не подключится, но вот пираткой можно пользоваться в полном объеме, в т.ч и обновлять официальное ПО приставки. Впрочем, получили как раз именно, то чего от неё и добивались устанавливая на неё мод чип, но только чуть дороже)

Вот такой получился ремонт!

Стоимость работы и новой микросхемы клиент оплатил девятью билетами банка России с изображением прекрасного города Н. Новгород)
Спасибо за внимание, по вопросам ремонта и апгрейда Nintendo Switch всех ревизий контакт для связи со мной в моем профиле Пикабу!
