Ремонт автомагнитолы Teyes Spro 4/64.Замена микросхемы EMCp(памяти)
Свой рассказ начну с того ,что ремонтом автомагнитол на коммерческой основе никогда не занимался,чинил свои личные и не более того.Но тут раздался звонок от человека ,который просил посмотреть его автомагнитолу Teyes ,по его словам она при загрузке стала зависать бесконечно на заставке.Он носил ее в сервис ,где ее не смогли прошить и сказали ,что нужно прошить ее через программатор ,но программатора у них нет.
Ага,ага , все так просто подумал я , если магнитола стартует ,значит загрузчик жив,а если она не прошивается ,то скорее всего микросхема памяти вышла из строя и больше она уже никогда не прошьется с этим чипом.Я озвучил человеку свои догадки ,по поводу его магнитолы,сказал что заветный программатор есть у меня в арсенале ,но при этом я честно признался ,что на автомагнитолах я заменой памяти никогда не занимался.Я понимал,что тем самым скорее всего спугну потенциального клиента ,но я рассчитывал на то ,что в городе все таки найдутся люди имеющие и необходимые инструменты и знания и помогут человеку с его проблемой.Это была пятница и конец рабочего дня ,поэтому про этот звонок я благополучно забыл,но человек перезвонил уже на след.неделе ,со словами ,что прошел около 5 мастерских,и все ему отказывались помочь.Я уже имел информацию ,о том ,что выход из строя памяти на этих магнитолах частая проблема,а клиенту она очень нравилась и он очень хотел ее отремонтировать ,поэтому я решил взяться за ее ремонт,тем более я и сам давно хотел разобраться с ремонтом этих магнитол ,а это была прекрасная возможность.Обговорив примерный ценник приступаю к работе.
Вот так она висит на заставке бесконечно,не будем терять время выкручиваем 6 винтов ,отсоединяем шлейфа и достаем плату.
Вот сама плата с напаянной на нее логической платой(зеленый текстолит),на которой и находится сам мозг магнитолы.На ней расположен процессор ,чип памяти с встроенной оперативкой,контроллеры wifi,gps,4g и т.д.Грубо говоря наши китайские коллеги прикрутили к планшету на андройде усилитель и получилась магнитола.Далее отпаиваем защитный экранчик.
И сразу же снимем микросхему памяти .А микросхема эта производства Micron ,которые славятся тем ,что дохнут без всяких причин.Она знакома мне с смартфонов ,где я поменял таких не один десяток.Достаем программатор Z3X ,устанавливаем чип в колодку для EMMC 221 сокета,и пытаемся считать ее.

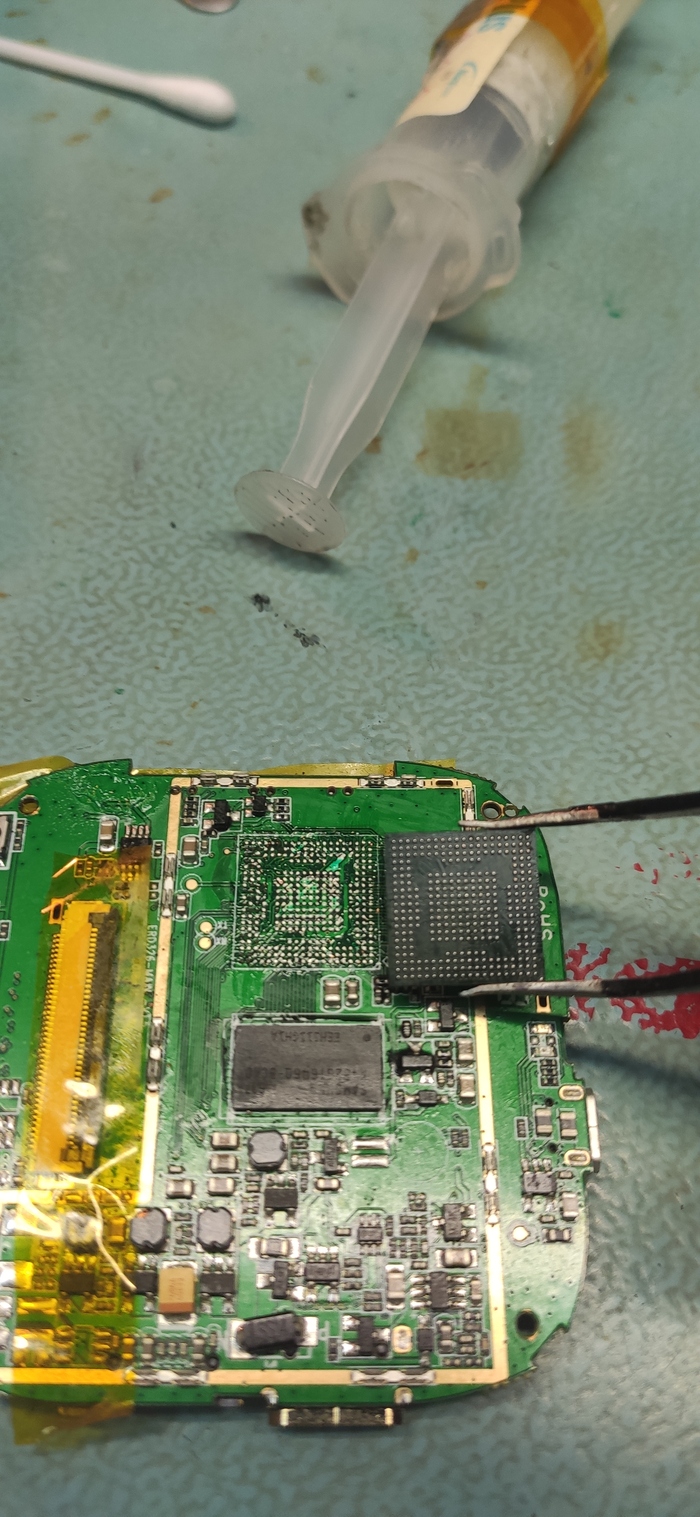

Программатор сыпет ошибки при чтении ,этого и стоило ожидать.Считать с нее уже ничего не удалось.Ну и ладно.Неисправность мы нашли на 100 процентов.Теперь нужно думать ,чем ее заменить .Чип ,если его заказывать на Али выходит не дешево ,даже тот же Micron,за ёмкость в 64Гб+4 ОЗУ наш китайский братишка просит около 4.5 Кило Рублей.Но в своих закромах я отыскал подходящий чип ,а запаян он был на чудесном ,просто изумительном планшете Дигма,который не проработал и одного месяца и попал под колеса машины.От планшета остались одни уши и небольшой кусок платы .Зная эту модель планшета очень хорошо,я точно знал что чип там должен быть именно 4/64 ,так оно и оказалось.Выпаиваем из дигмы чип,ей он уже точно без надобности ,на чипе гордая надпись Hynix,ну что ж - это нам подходит.Вставляем в программатор Hynix .
Делаем детект emmc ,а тут бац и Samsung.Чудес конечно не бывает,ну если только под НГ ,но он уже прошёл,поэтому не верю.
Как же так ? Кто обманывает глаза или Z3x? А не,это хитренький Китаец на заводе про производству божественных планшетов.)))Примерно такое я уже видел на планшетах этого производителя,только обычно более дешевые микросхемы маркировались ,как более дорогие .Например из Микрона и Тошибы в Самсунг,а наоборот впервые вижу.У меня есть на этот счет несколько предположений ,но если знаете ответ ,зачем так делают пишите в комментарии ,будет интересно почитать.Микросхемы Самсунг более функциональны при замене ,можно поменять ее имя ,можно обновить ее внутреннюю прошивку и т.д.
Ну да ладно ,объем ,тот который нужен нам ,поэтому стираем ее,смотрим смарт отчет-микросхема в прекрасном состоянии ,поэтому можем продолжать.Процессор в магнитоле установлен Spreadtrum ,а значит в этом ремонте не придется вызывать шаманов с бубном ,все будет работать и без этого ,чему я несказанно рад.
Просто размечаем ее ,как старую флеш,и записываем дамп с загрузчиком ,который мы купили на сайте БазарДампов, за 2500 рублей.Я все -таки хочу заработать ,поэтому дамп мы находим бесплатно .
Далее накатываем память .
Запаиваем обратно ,обновляем термопасту везде где она была,а именно на процессоре и микросхеме УНЧ.Собираем обратно ,включаем и прошиваем ее ,через USB.
Проверяем те функции ,которые можем проверить без автомобиля,звоним клиенту и радуем ,его тем ,что не придется платить еще раз дядюшке Ли за новую магнитолу.
По итогу ремонта могу сказать ,что данная неисправность для них будет очень массовой т.к установлены самые дешевые чипы памяти с завода ,самсунг прослужит дольше .
Спасибо за внимание!
