Всех приветствую !
Сегодня будет достаточно короткий рассказ про ремонт очень распространенного видеорегистратора ,с такой же распространенной проблемой.
И так на ремонте Neoline X-Cop 9700 дефект со слов клиента звучал как "рябь на изображении " ,но когда я его включил у себя изображения уже и вовсе не было .Эта проблема встречается на всех моделях и производителях и решается она примерно одинаково у всех.
Прибор состоит из 3 плат : на одной радарная часть , плата gps ну и собственно плата с процессором и памятью .В большинстве видеорегистраторов проблемы с отсутствием изображения связаны с самим модулем камеры,который выполнен в виде отдельного узла и соединен с материнкой шлейфом.
Но в данном случае сама светочувствительная матрица расположена на материнской плате и является условно не съемной , а в АСЦ меняется вместе с материнской платой .
Но авторизации по Neoline у меня нет (да если бы и была авторизация, эта плата стоит у них как крыло Боинга),поэтому мы будем ремонтировать на компонентном уровне.

Разборку аппарата показывать не вижу смысла ,поэтому достаем материнскую плату и кидает ее на подогрев.

Смысл проблемы заключается в "отвале" пайки самой матрицы камеры ,поэтому будем снимать ,залуживать припоем с содержанием свинца и устанавливать обратно.
Отпаиваем матрицу с помощью нижнего подогрева и фена ,важно не перегреть матрицу ,поэтому нужно все сделать быстро и с правильно подобранной температурой фена.
Вжух...

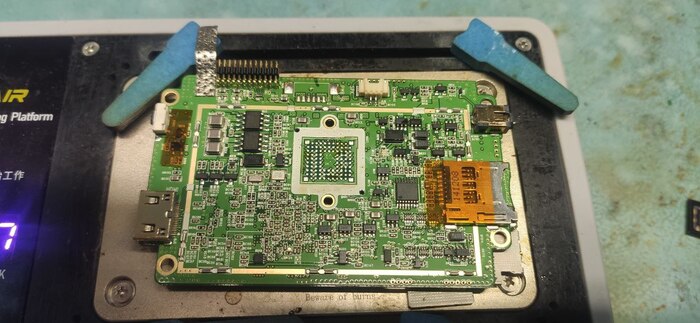

Далее убираем заводской припой с матрицы и платы .
После чего есть несколько вариантов: отреболить ее на полноценные шары или поставить на бугорки из припоя.С завода матрица без шаров , а лежит на "пузе" , так вот если поставить ее при ремонте на шары то изображение будет мыльным и не будет фокуса,т.к изменится расстояние между матрицой и линзой .Поэтому будем делать как на заводе ,но только заменим припой на "свинцовый" ,который менее подвержен разрушению .
Вот уже матрица с бугорками из припоя.

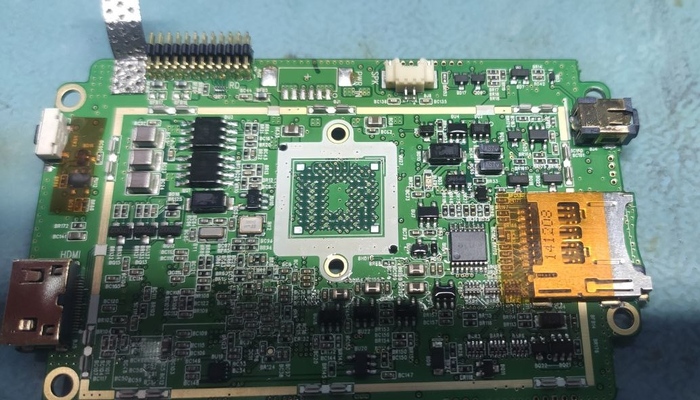

После чего делаем нечто похожее и на плате ,но только меньшего объема и запаиваем все на место.

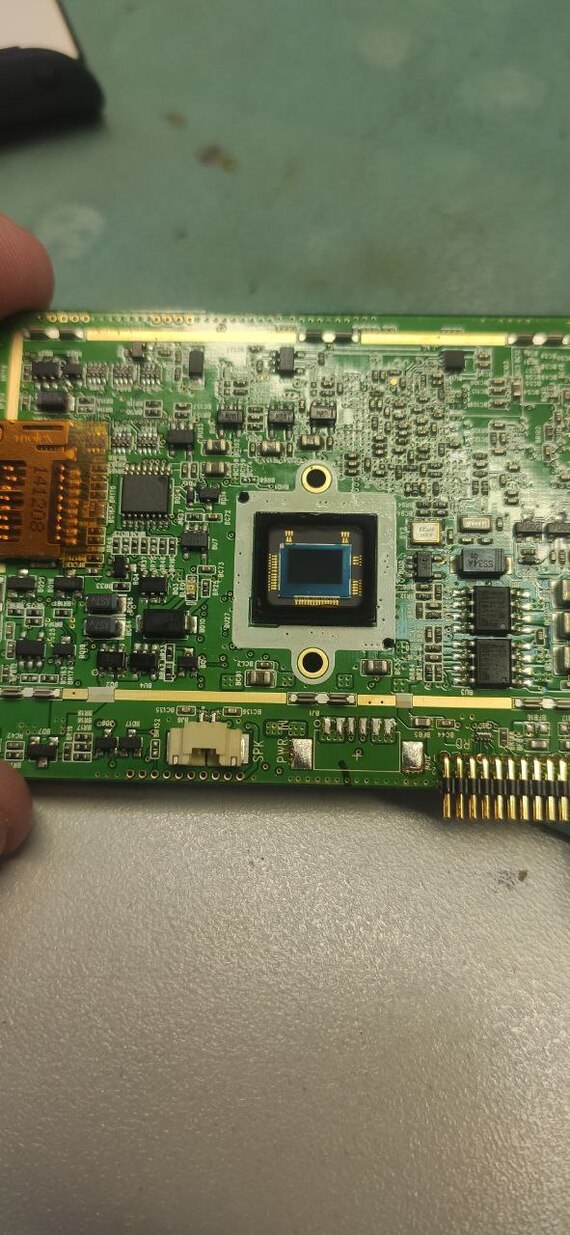

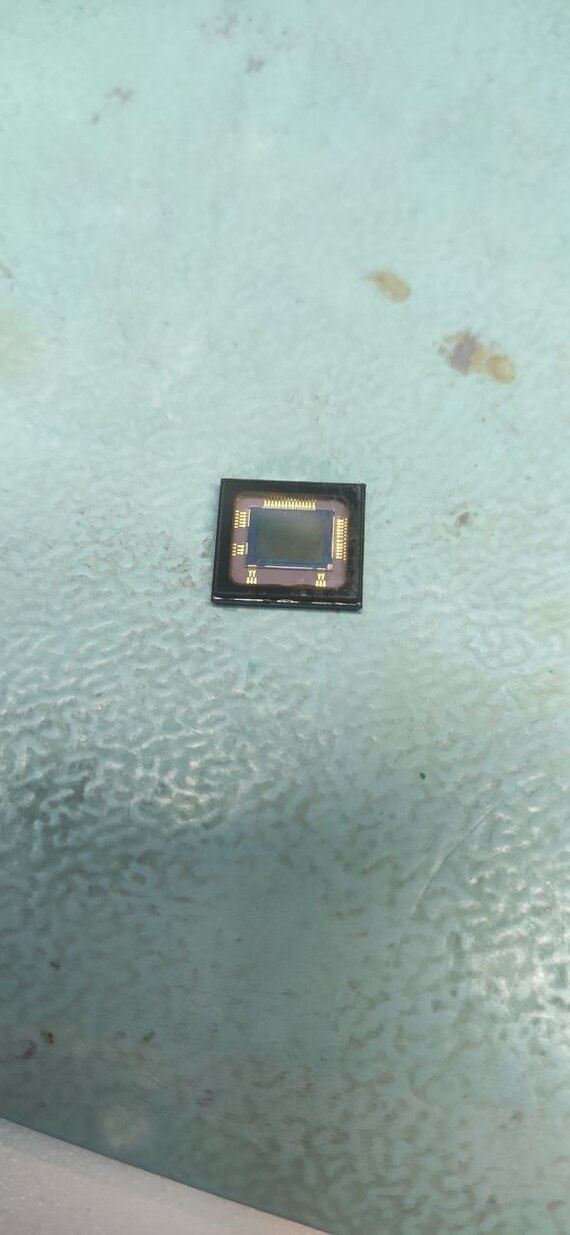

На последнем фото очень хорошо видны проводники которые идут от стекла матрицы к подложке из текстолита,если при ремонте перегреть матрицу и они отвалятся ,то матрицу можно выкинуть ,а новую уже не найти.
Но мы же на опыте)

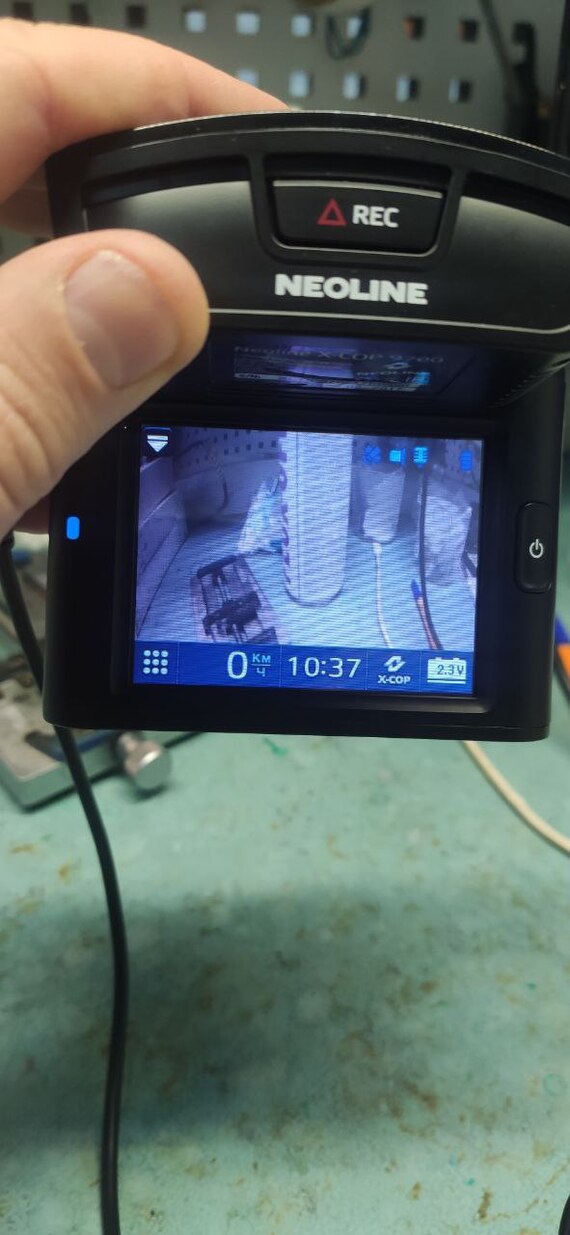

Поэтому собираем аппарат и естественно появилось изображение с камеры.

Как видите бессвинцовые припои не щадят платы и преждевременно выводят из строя не дешёвые устройства.
Тут это происходит из-за чрезмерного нагрева от процессора который находится с другой стороны платы , вибраций при эксплуатации и палящего солнца .Летом температура в салоне авто может достигать 60 градусов , а производители устройств тем временем продолжают ставить в их корпус Li-ion аккумуляторы ,которые бывают очень взрывоопасны.У меня лично в мастерской бахнул такой АКБ без видимых на это причин ,тогда коллега с огнетушителем оказался рядом и потушил его ,но если это произойдет в авто ,то минут за 5-7 выгорит весь салон гарантированно.
На этом ремонт этого регистратора закончен.
Спасибо за внимание!
По вопросам ремонта ссылка для связи со мной в моем профиле!

Приветствую!
У меня на ремонте Видеорегистратор с радар детектором .
Заявленный дефект -не включается.
При подключении к ЛБП ,он действительно не включился с потреблением в 60мА и так бесконечно висел ,без признаков жизни.
Можно разбирать ,но этот пункт я думаю можно и пропустить т.к не слишком интересно.
Аппарат состоит из основной платы и платы радара ,нам нужна основная плата с процессором ,оперативной и нандом.

Вот собственно она ,со снятым защитным экраном .
В первую очередь запитаем плату и проверим хотя бы основные питания 1.2 , 1.8 , 1.5, 3.3 ,5 В.
Т.к все они в данном случае присутствуют ,то причин для не запуска платы не так уж и много - это оперативка и микросхема нанд памяти ,ну и процессор (что большая редкость).
Поэтому начать (и закончить ) можно со снятием микросхемы Nand и прошивкой ее в программаторе.

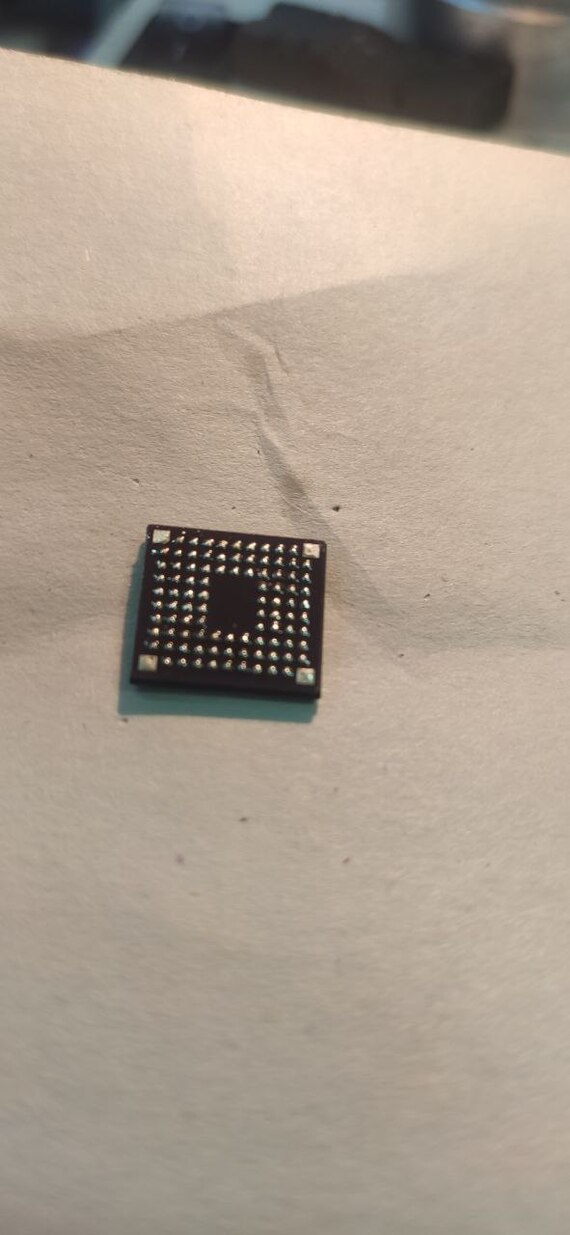

Достаем старичка...

Далее зашиваем полный дамп.

Запаиваем микросхему на место ,собираем аппарат и проверяем.

Регистратор ожил .
Достаточно частая неисправность на старых устройствах кстати .
Спасибо за внимание!
По вопросам ремонта контакт для связи со мной в моем профиле!

С приходом холодов в мой и соседние регионы очень часто стали обращаться с проблемой отсутствия изображения на андроид магнитолах.
И вот для примера свежий ремонт с такой неисправностью.
На деле же оказалось ,что изображение есть ,но нет подсветки матрицы.
Но т.к фото с моего смартфона не передаст этого ,то покажу магнитолу уже после ремонта (с рабочей подсветкой).

Вот такой чудо прибор у меня на столе .
Но начнем с диагностики.
Для начала я проверил саму подсветку матрицы прибором ,которым пользуются ТВ мастера при диагностике подсветок на телевизорах .Прибор автоматически подбирает напряжение подсветки и ток .Подсветка включилась при 16.8 В и примерно 40мА .Но такая проверка не является 100% гарантией ее полной работоспособности , т.к прибор занижает напряжение и ограничивает ток и если в цепи есть дефектный диод ,который в рабочем режиме "подкорачивает" и уводит в защиту драйвер подсветки ,то этого мы не узнаем не разобрав подсветку .
Но делать этого я конечно не буду ,т.к столько времени тратить на такую неисправность непозволительная роскошь .
Поэтому пойдем ещё более простым путем ,возьму первый попавшийся дисплейный модуль (например от Teyes) и подключу его подсветку к материнской плате .
Но как и ожидалось ,подсветка не работает ,поэтому можно смело переходить к материнской плате и искать причину в ней.

Вот на фото крупным планом разъем подсветки ,а рядом и цепь отвечающая за нее .
ШИМ контроллер ,диод , конденсатор ,катушка индуктивности и пару резисторов в обвязке.
Проверяем все пассивные компоненты .
Например в смартфонах при таких неисправностях очень часто выходят из строя катушки индуктивности (в которых появляется межвитковое замыкание ) ,которое будет проявляться отсутствием подсветки совсем или очень тускло светить и при этом ,сам драйвер начинает неистово нагреваться и в конечном итоге выходит из строя совсем .
В данном же случае вышел из строя сам драйвер подсветки.

Поэтому снимаем его с платы вместе с катушкой ,чтобы исключить и ее неисправность .
Можно конечно проверить ее LC -метром ,но смысла в этом нет, ее легче просто выкинуть и поставить с донора вместе с драйвером .
Для этого пришлось потревожить мертвый Teyes Sprop у которого процессор ушел в К.З ,а замена процессора на нем по определённым причинам невозможна,так вот и подсветка ему уже не нужна ..
Запаиваем все на место

Собираем и радуемся результату.

Перевод конечно "божественен" :фабрика,выставлять...Это как во времена нокий с телевизорами ,мне почему то запомнился пункт меню который вместо "Игры" ,назывался "Забавы".
Я даже не успел рассмотреть плату и модель магнитолы ,но проблема эта на самом деле типовая для всех андроид и стала массово проявляться именно с приходом морозов от -20 градусов.Если в обычные месяца с таким дефектом заходит одна ,максимум две ,то тут за одну неделю четыре штуки .
Ну а на этом все , спасибо за внимание!
По вопросам ремонта материнских плат андроид устройств ,контакт для связи со мной в моей профиле.

Всех приветствую!
У меня на ремонте Nintendo Switch lite после попытки самостоятельной чиповки ,сделать все своими руками это конечно похвально , но все бывает просто ,как это показывают на Ютубе.
Так и в этом случае, что-то пошло не так..и итог этого на фото.

Не самый лучший итог для новой консоли ,поэтому разбираем и смотрим что там .

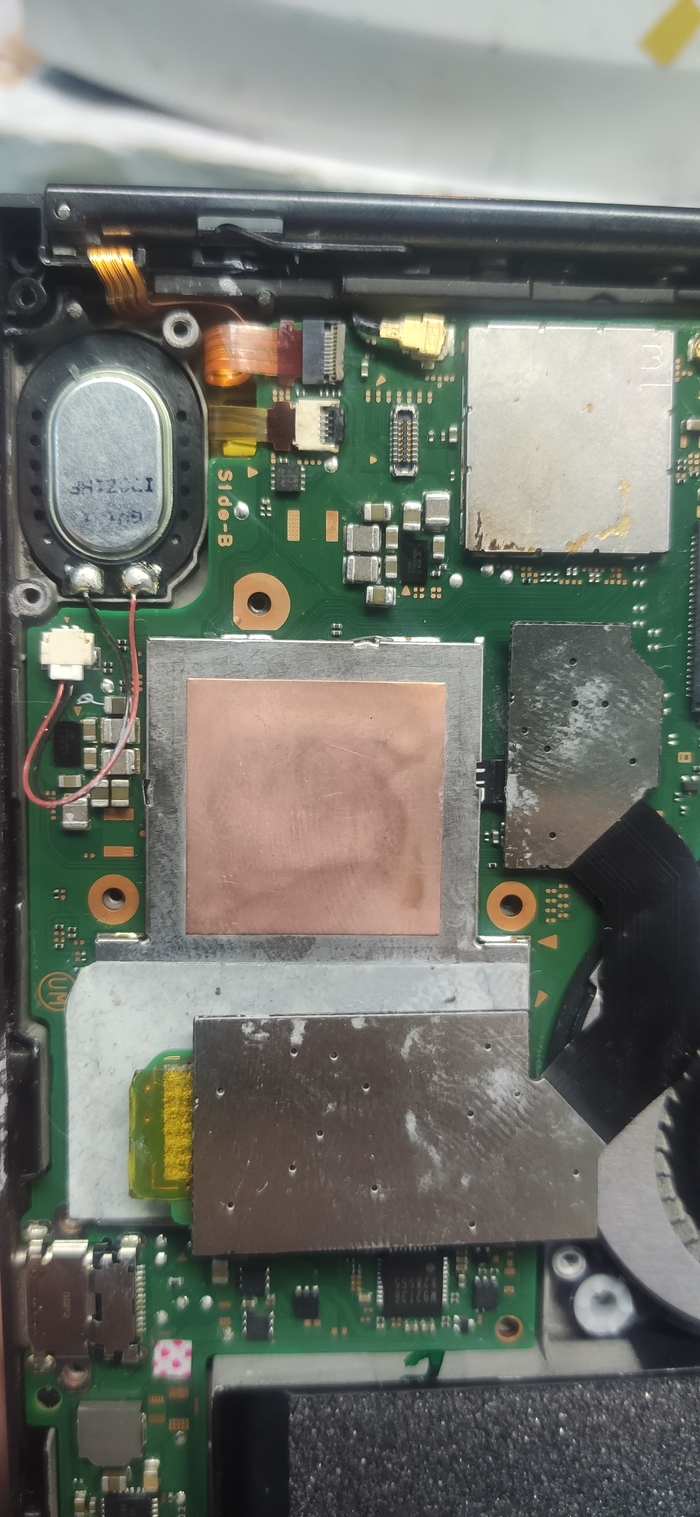

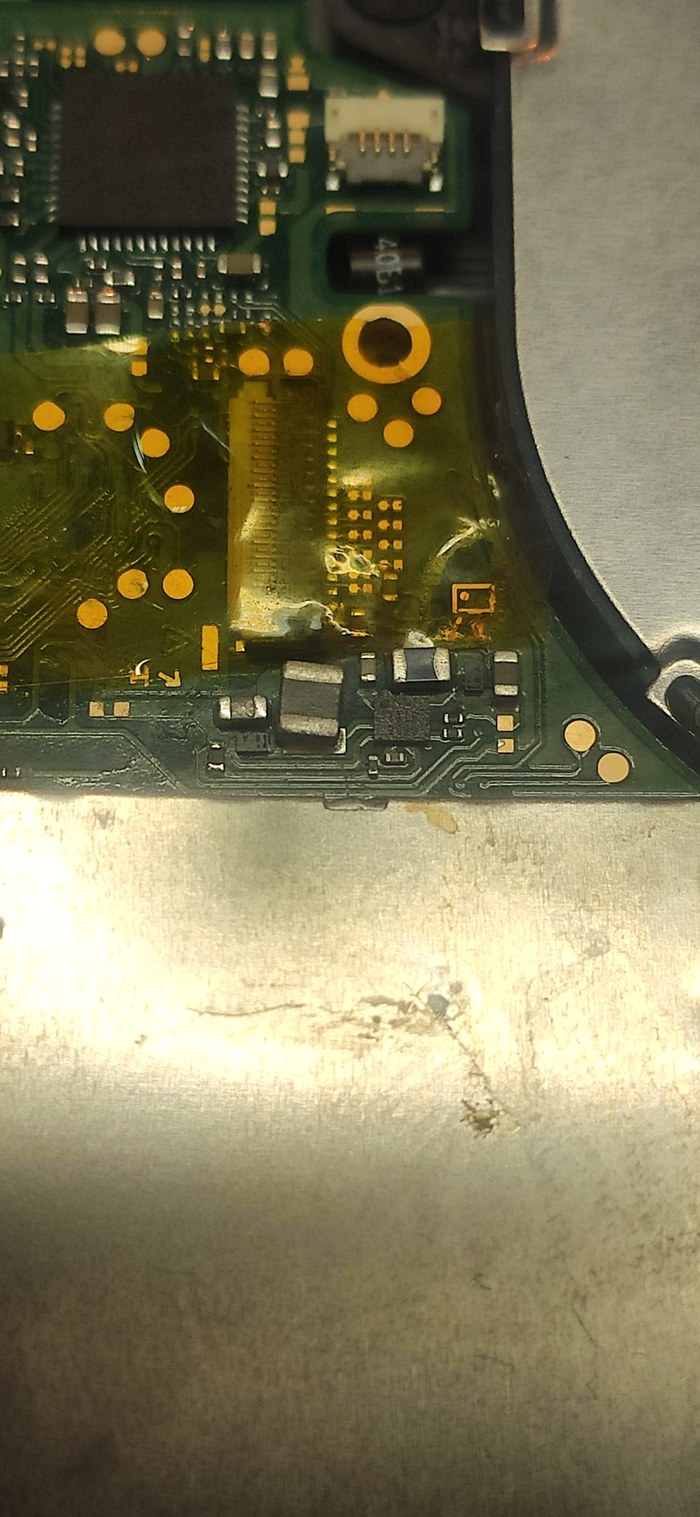

А там все примерно вот так

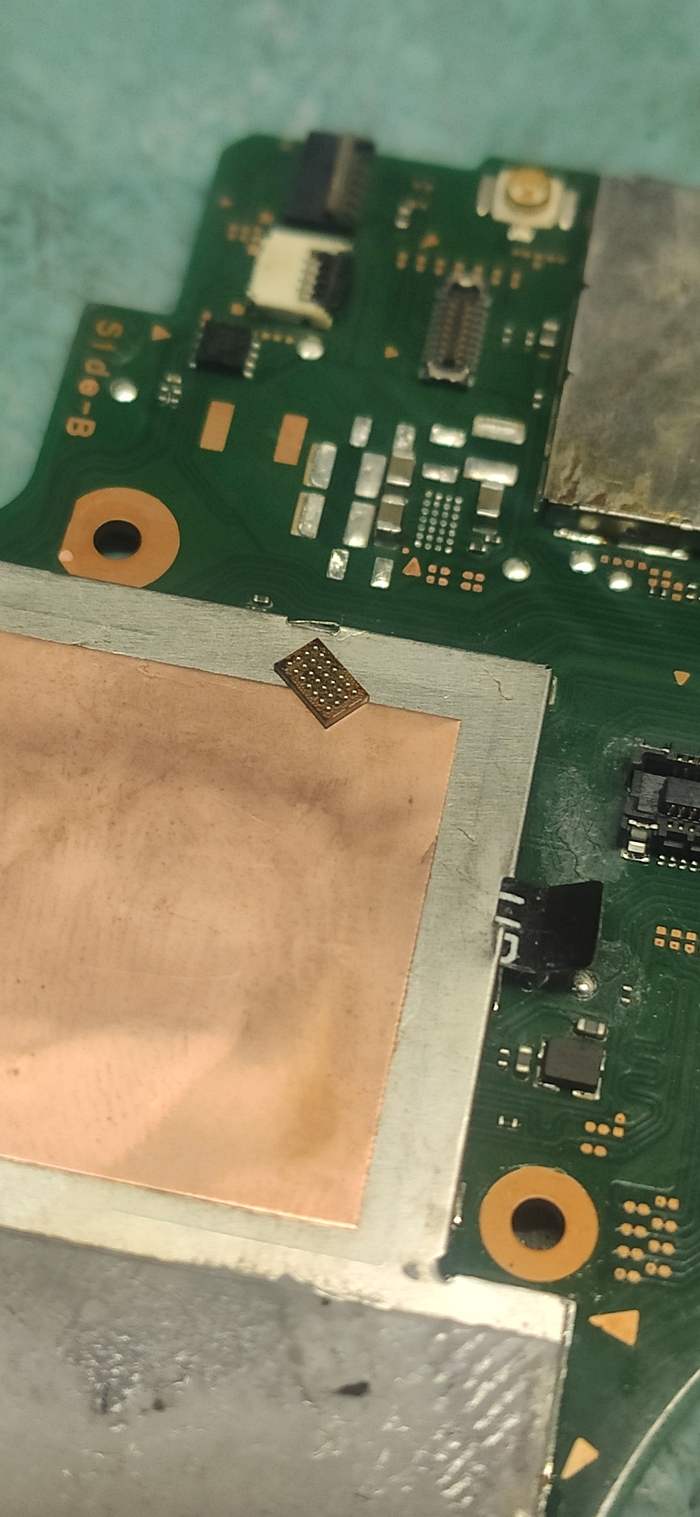

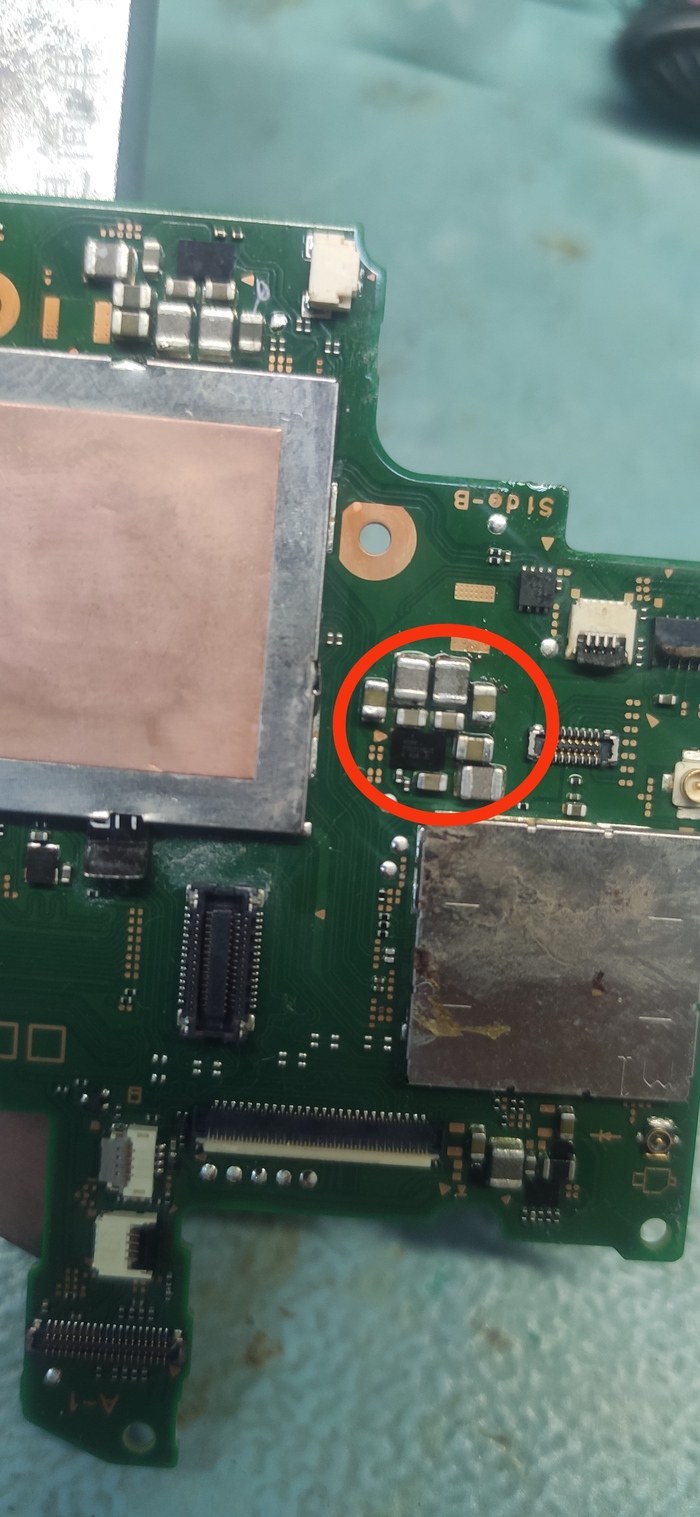

Причина синего экрана была почти на поверхности ,а именно скол на микросхеме питания Max.

А значит будем её снимать и менять..

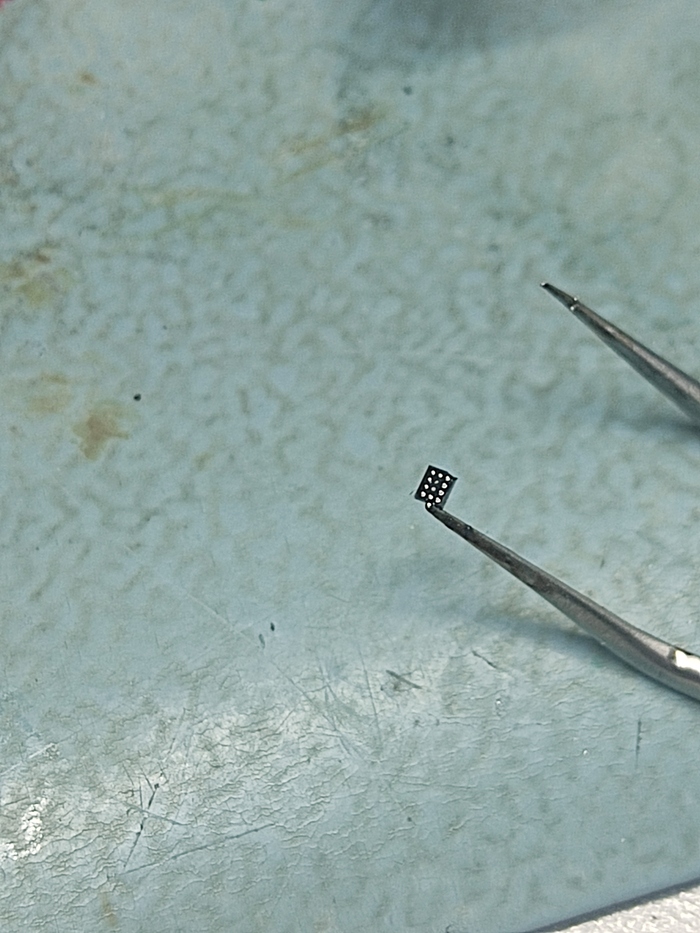

Все просто ,снимаем ,зачищаем посадочное место под новую микросхему и запаиваем ее.

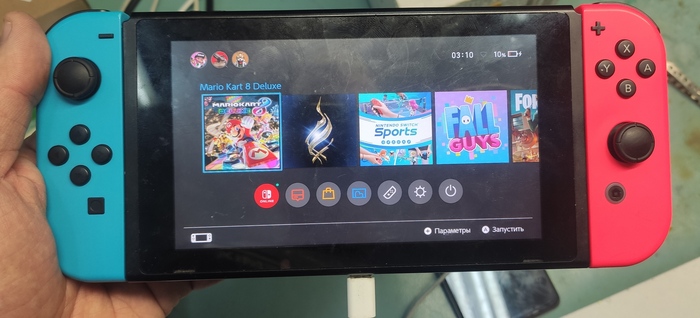

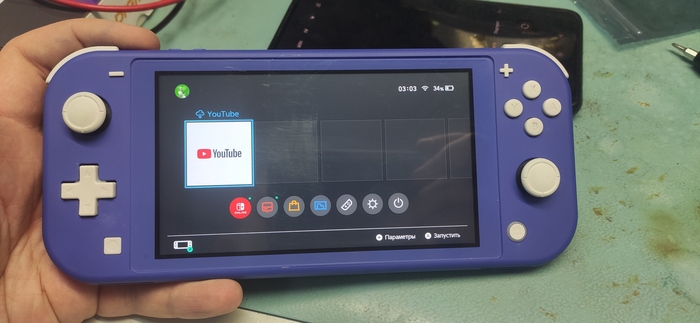

После чего довольные собой подкидываем плату в корпус и смотрим результат .

А результат не самый лучший .

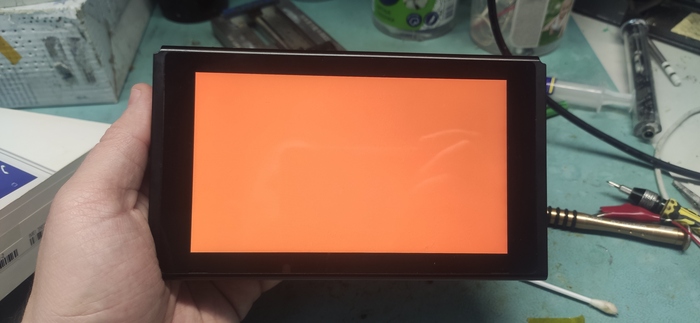

Консоль включается ,но с изображением происходит что-то не то .Оно темное с одной стороны ,и на светлом фоне видно остаточное изображение как на выгоревшем amoled.
Но на первом фото с синим экраном сразу видно это затемнение ....
Проверяю на всякий случай напряжение подсветки ,там все ок ,17В.
Значит будем искать дальше ...

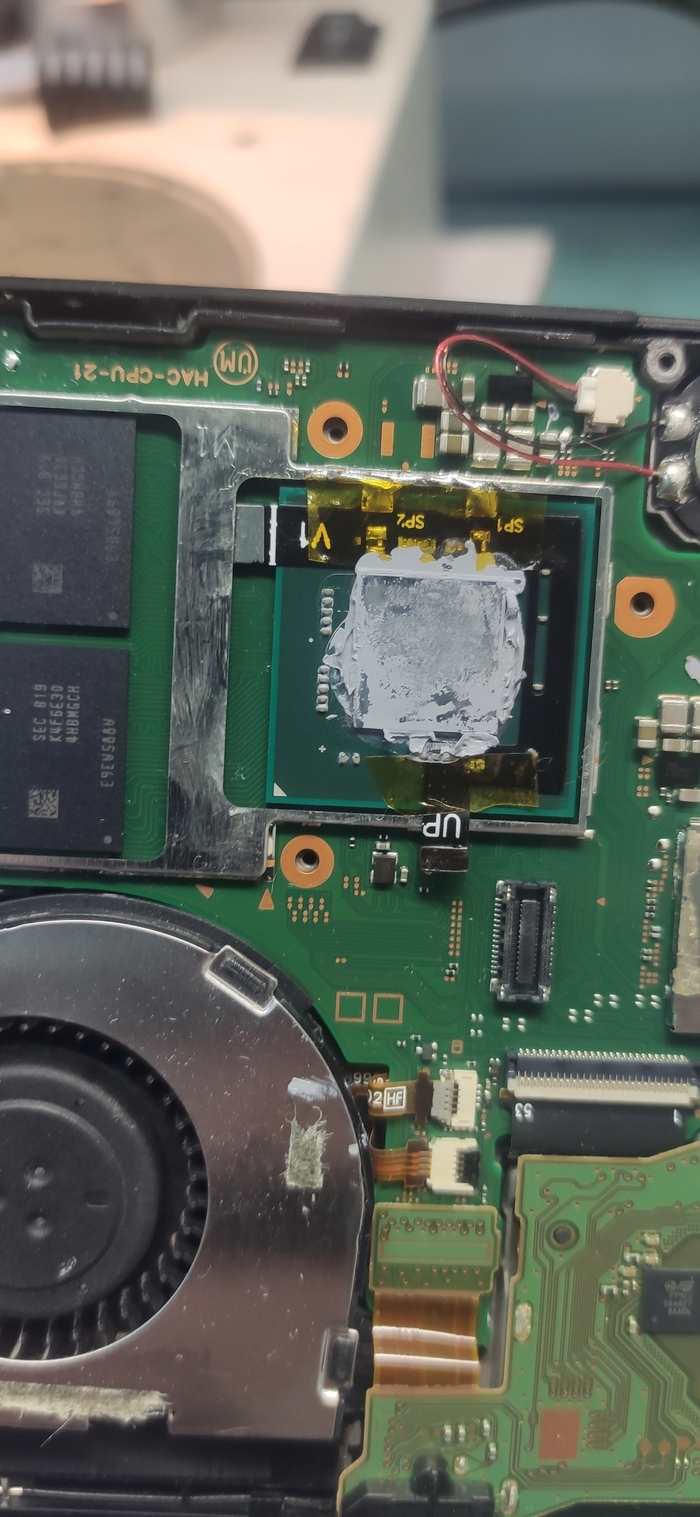

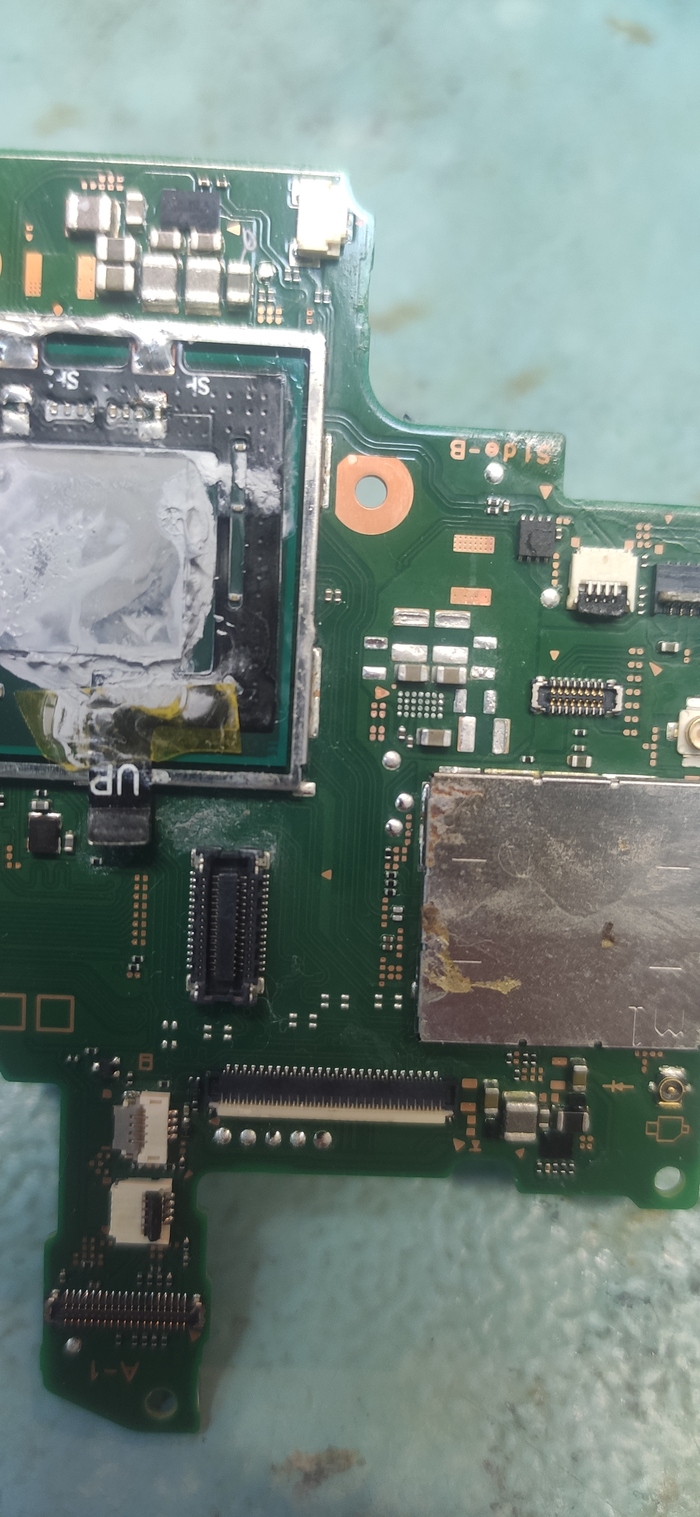

Посмотрим например на процессор

Сразу появляется ощущение ,что изи мани сегодня не будет..
Продолжение следует...
